REGA IO - Versterkerhandleiding
INSTALLATIE
De io werkt goed op de meeste oppervlakken, zoals een plank of tafel, mits er voldoende lucht rond de versterker is om oververhitting te voorkomen. Als u een draaitafel gebruikt, kan magnetische interferentie worden vermeden door de versterker zo ver mogelijk van de cartridge te plaatsen als de tonarmleiding toelaat. Het wordt aanbevolen om geen andere hifi-apparatuur direct bovenop de versterker te stapelen. Plaats hem nooit op stof of tapijt.
BEHUIZING KAN HEET WORDEN.
CONNECTIVITEIT
Alle ingangen worden gemaakt via RCA (phono) connectoren:
- Ingang 1: Phono (draaitafels)
- Ingangen 2 en 3: Lijnniveau-ingangen
AARDING
Mogelijk moet u uw draaitafel aarden via de tonarm. Voor Rega-draaitafels wordt aarding bereikt via de Phono-leidingaarde; daarom is een aparte aarde niet nodig. Als uw tonarm een afzonderlijke aardingsdraad heeft, moet deze worden aangesloten op de aardingsmoer op het achterpaneel van de versterker. U kunt de moer gebruiken om de aardingsdraad vast te klemmen, maar zorg ervoor dat de draaitafel en io zo ver mogelijk uit elkaar staan en zorg tegelijkertijd voor de veiligheid van beide producten.
LUIDSPREKERS
De io is in staat om alle normale hifi-luidsprekers aan te sturen. Rega raadt aan om luidsprekers te gebruiken met een nominale impedantie van 6-8 Ω. Het is mogelijk om luidsprekers tot 4 Ω te gebruiken, maar dergelijke eenheden kunnen ervoor zorgen dat de behuizing meer dan 40 °C boven de omgevingstemperatuur uitkomt.
Als de luidsprekerkabels kortgesloten zijn, beschermt de foldback-kortsluitbeveiliging de uitgangstrap tegen overmatige stromen. Dit beveiligingscircuit is niet in het audiosignaalpad geplaatst en heeft daarom geen invloed op de geluidskwaliteit.
SCHAKEL DE VERSTERKER ALTIJD UIT BIJ HET VERVANGEN VAN KABELS EN LUIDSPREKERKABELS.
HOOFDTELEFOONS
De io is in staat om alle standaard hifi-hoofdtelefoons aan te sturen. De hoofdtelefoonuitgang is gekarakteriseerd om overeen te komen met de meest gebruikte hoofdtelefoons (zie specificaties voor de uitgangsniveaus). Wanneer een hoofdtelefoon in de aansluiting wordt gestoken, worden de luidsprekers automatisch uitgeschakeld. Het wordt echter aanbevolen om het volume van de io te verlagen voordat u een hoofdtelefoon aansluit om te voorkomen dat deze beschadigd raakt en om gehoorbeschadiging te voorkomen.
DE io KAN EEN HOGE GELUIDSDRUK GENEREREN, WAT EEN RISICO OP GEHOORBESCHADIGING VORMT. OM MOGELIJKE GEHOORBESCHADIGING TE VOORKOMEN, MAG U NIET LANGDURIG NAAR HOOFDTELEFOONS OP EEN HOOG NIVEAU LUISTEREN.

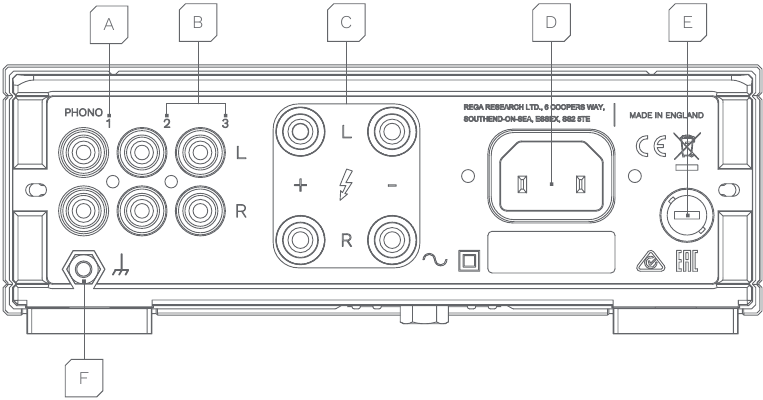

ACHTERPANEEL
- PHONO STAGE INPUT 1 (PLATENSPELER)
Deze ingang is een phonotrap die kan worden gebruikt met moving magnet (MM) of specifiek moving coil (MC) cartridges met hoge output. - LINE LEVEL INPUT 2 & 3
Lijningangen maken de aansluiting van alle extra bronnen mogelijk, zoals CD-spelers, Blu-ray-spelers, streamers enz. - LUIDSPREKERUITGANG
Bovenste rij: Linker luidspreker - rood en zwart
Onderste rij: Rechter luidspreker - rood en zwart - NETVOEDING
Alleen voor gebruik met de netvoeding die op het typeplaatje staat vermeld. - ZEKERING
Vervang deze alleen door de gespecificeerde zekering (zie de specificaties voor de zekeringwaarde van uw product). - AARDINGSMOER
Voor het aarden van tonarmen van derden.

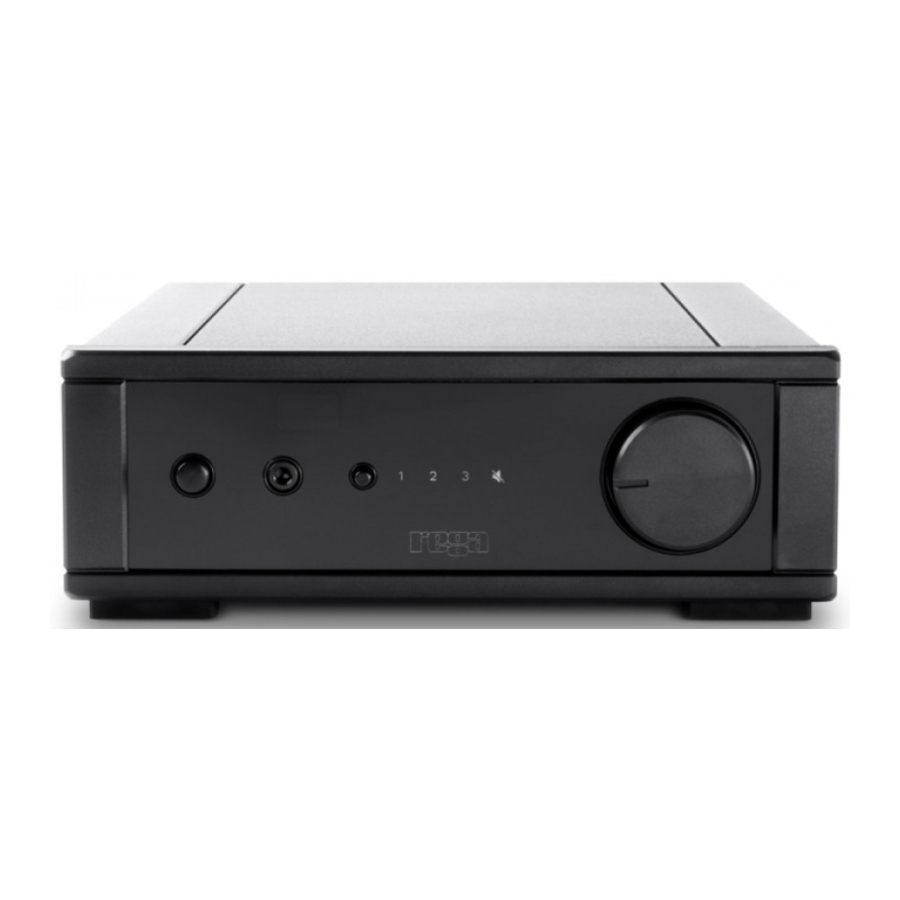

INGANGSELECTIE
- AAN/UIT-KNOP
Om de io in te schakelen, drukt u op de zwarte aan/uit-knop. Na een paar seconden hoort u een relais 'klikken' en is de io operationeel. - HOOFDTELEFOONAANSLUITING
3,5 mm stereo hoofdtelefoonaansluiting. - INGANGSDISPLAY
Om tussen ingangen te wisselen, drukt u op de kleine zwarte knop naast de rij ingangscijfers om door 1-3 te bladeren. De geselecteerde ingang wordt gemarkeerd doordat het nummer rood oplicht. Ingangselectie kan ook worden gewijzigd met de afstandsbediening. - VOLUME REGELAAR
De volumeregelaar heeft een minimum- en maximumwaarde die wordt aangegeven door de inkeping. Het volume wordt niet na elk gebruik gereset. Zorg ervoor dat het volume is verlaagd voordat u een hoofdtelefoon aansluit. - DEMPEN
Demping op de io wordt bediend met de afstandsbediening (zie volgende pagina).

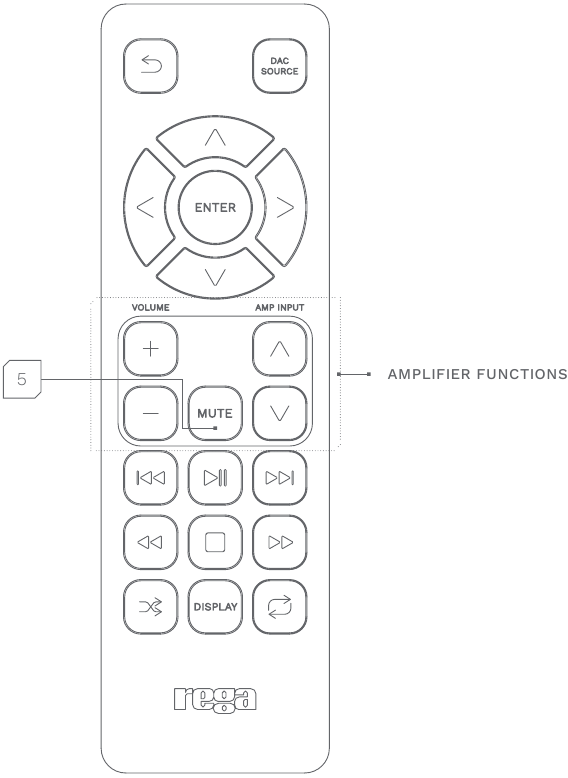

AFSTANDSBEDIENING
