REGA Fono MC - Versterkerhandleiding
Inleiding
De Fono MC is ontworpen om effectief en gemakkelijk te gebruiken te zijn en vooral om muziek te reproduceren. De Fono MC maakt gebruik van de Linear Systems low noise LSK389 FET in een volledig discrete ingangstrap waar een laag geluidsniveau en lineariteit van vitaal belang zijn om het beste uit een MC-element te halen. Vanwege de hoge ingangsimpedantie van FET zijn de belastingseffecten van het versterkercircuit minuscuul en hebben geen invloed op de prestaties van het element. Een MUSE operationele versterker wordt gebruikt in de RIAA-equalizatieversterker. Polypropyleen condensatoren zijn gebruikt in het signaalpad en in de RIAA-equalisatiecircuits.
Er is selecteerbare ingangsbelasting voor zowel weerstand als capaciteit, samen met twee verschillende versterkingsinstellingen aan de achterkant, waardoor de Fono MC compatibel is met de meeste MC-elementen met lage output.
Het esthetische ontwerp van de Fono MC was net zo belangrijk als de kwaliteit van zijn elektrische mogelijkheden, dus profiteert hij van dezelfde aluminium behuizing als de Rega TTPSU en Fono MM-versterker, waardoor hij een ontwerp heeft dat een vertrouwd gevoel geeft en hem bovendien in lijn brengt met zijn illustere grotere broers.
Het nieuwe Fono MC-circuit is het resultaat van het ontwerpwerk dat is uitgevoerd aan de Aria phono-versterker. De Fono-platenspeler is ontworpen om het signaal van een moving coil-element te versterken tot een niveau dat kan worden ingevoerd in een lijningang van 200 mV op een standaard hifi-versterker.
Inschakelen
De Fono MC wordt ingeschakeld door op de aan-uitknop aan de voorkant te drukken. Wanneer het apparaat actief is, licht het Rega-logo ROOD op.
We raden u aan om eerst de Fono in te schakelen, gevolgd door de versterker. Dit komt doordat de stroompiek in de Fono een hoorbare "bonk" kan veroorzaken bij het inschakelen, wat de luidsprekers kan belasten.
Verbindingsmethode
INGANG: Sluit de toonarmlijnen en aarde (indien gebruikt) aan op de ingang en op de aardingsklem aan de achterkant van de Fono.
DIP-schakelaarinstellingen voor ingangsbelasting (aan de achterkant):
Laadweerstand
1 en 2 uit = 400Ω
1 aan = 100Ω 2 aan = 150Ω
1 en 2 AAN = 70Ω
Capaciteit
3 uit = 1000pF
3 aan = 4300pF
Versterking
4 uit = 63,5dB
4 aan = 69,5dB
Platenspeler aarde:
Als de platenspeler of toonarm een afzonderlijke signaalaardaansluiting heeft, moet deze worden aangesloten op de aardaansluiting van de platenspeler aan de achterkant van het apparaat.
UITGANG:
Sluit de uitgang van de Fono aan op de lijningang van de versterker.
Let op: Als u een geïntegreerde versterker heeft met een ingebouwde phono-trap, sluit de Fono dan NIET aan op deze ingang.

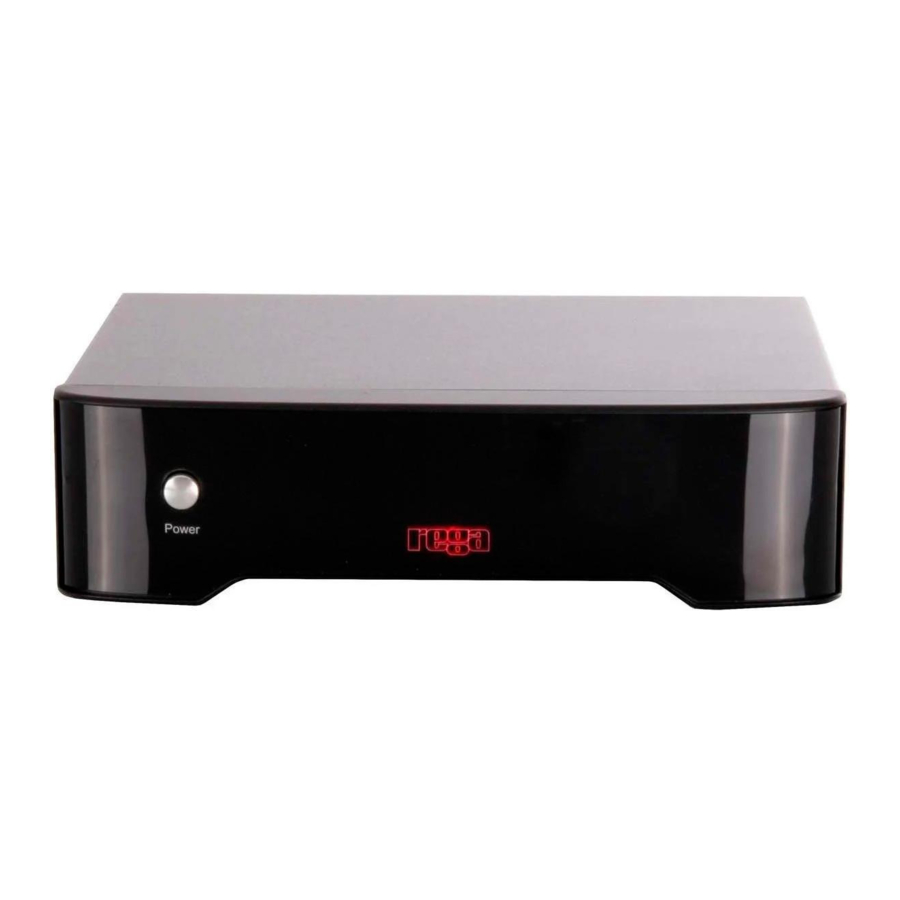

Bedieningselementen op het voorpaneel

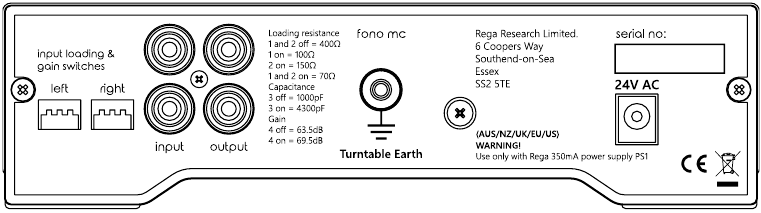

Aansluitingen op het achterpaneel
Specificaties
Ingangsgevoeligheid (voor 200mV output)
4 uit = 133uV
4 aan = 67uV
Ingangsbelastingsweerstand
1 en 2 uit = 400Ω
1 aan = 100Ω
2 aan = 150Ω
1 en 2 aan = 70Ω
Ingangsbelastingscapaciteit
3 uit = 1000pF
3 aan = 4300pF
Versterking (bij 1 KHz)
4 uit = 63,5dB
4 aan = 69,5dB
Maximaal ingangsniveau (bij 1 KHz)
4 uit = 6,7mV
4 aan = 3,4mV
Uitgangsimpedantie = 200Ω
Aanbevolen minimale uitgangsbelastingsweerstand = 5K
Frequentiebereik (50KΩ uitgangsbelasting) = 13Hz (-3dB) tot 100KHz (-0,3dB)
RIAA-nauwkeurigheid (50KΩ uitgangsbelasting) = Beter dan +/-0,2dB 100Hz tot 100KHz
Stroomvereisten = 24V AC bij maximaal 150mA. Alleen te gebruiken met Rega PS1.
Stroomvoorziening
Sluit de Rega PS1 aan op de AC-aansluiting op het achterpaneel van de Fono.
Specificaties stroomvoorziening
PS1 (VK)
Ingang: 230V ~ 50Hz 0,07A
Uitgang: 24V ~ 350MA AC
PS1 (EU - Euro 2-pins)
Ingang: 230V ~ 50Hz 0,07A
Uitgang: 24V ~ 350MA AC
PS1 (UL - Amerikaans)
Ingang: 115-120V ~ 60Hz
Uitgang: 24V ~ 350MA AC
De Rega PS1 en Fono MC-versterker zijn een apparaat van klasse II.
Belangrijke informatie
Uitsluitend te gebruiken met de Rega PS1-voeding.
Stel het apparaat nooit bloot aan regen of vocht.
Open de behuizing niet. Er bevinden zich geen onderdelen in die door de gebruiker kunnen worden onderhouden.
