Rega Brio-R handleiding
INLEIDING, FUNCTIES EN TECHNOLOGIE
De Brio-Ris gehuisvest in een gloednieuwe behuizing en bouwt voort op de stamboom van de vorige drie incarnaties van dit model. Het sonische recept voor de Brio-Rbelichaamt het beste in traditionele audiocircuits met uitstekende technische praktijken.
Een nieuw ontworpen uitgangsversterker in de Brio-Ris ontstaan na uitgebreid onderzoek door onze ingenieurs om een laagohmige emittervolger Klasse A-drivertrap te ontwikkelen. Dit is gebaseerd op een complementair paar van 150w Sanken Darlington-uitgangstransistors. De technische en sonische verbetering die wordt verkregen door het gebruik van laagohmige drivers is algemeen bekend, maar deze kan hoge ruststromen in de drivertrap bevatten bij gebruik van standaard transistorgebruik. Door de laagohmige driver te combineren met de Sanken Darlington-transistors (met hun ingebedde thermische biasnetwerk dat werkt met een lagere ruststroom), vormt deze combinatie een complementaire emittervolger die Klasse A-omstandigheden emuleert met een goede thermische stabiliteit met lagere ruststromen in de drivertrap.
Andere opmerkelijke verbeteringen zijn de ingangsschakelaars (relais) en de draaiknop voor volumeregeling. De ingangsrelais bevinden zich in de optimale positie, direct tussen de ingangsaansluitingen en de versterkeringang, waardoor het signaalpad in deze kritieke fase wordt verkort.
Afstandsbediening is voor het eerst toegevoegd aan de Brio-Rzonder het sonische ontwerp van de versterker in gevaar te brengen. Dit werd bereikt door het afstandsbedieningscircuit gescheiden te houden van het audiocircuit en een eigen speciale voeding te hebben (via een aparte wikkeling op de transformator). Er is geen direct contact tussen de microcontroller en het signaalpad, aangezien de microcontroller de relais en de volumeregelingsmotor aanstuurt met behulp van DC-stuerspanningen.
Tijdens het ontwerpproces van de Brio-Rheeft Rega het circuit herzien en de laag- en hoogstroomvoedingen, koppelings- en bypasscondensatoren verbeterd (waar filmcondensatoren in het hele signaalpad worden gebruikt). De phonotrap is verbeterd om de huidige verbeteringen in de Rega Planar-draaitafels weer te geven, waarbij de ingangsgevoeligheid is verhoogd, samen met een herziening van het sub 100Hz-gedeelte van de phono-frequentierespons.
De uitgangsversterker is in staat om onhandige belastingen tot 1,7 Ω aan te sturen, daaronder is de versterker beschermd tegen kortgesloten luidsprekers en reactieve belastingen.
De voeding maakt gebruik van een ruisarme, royaal gedimensioneerde ringkerntransformator en gladmakende condensatoren van 10.000 µF die voldoende stroom leveren om de meest lastige belastingen aan te sturen.
We hebben overbodige gadgets zoals toonregelaars en hoofdtelefoonaansluitingen vermeden omdat deze het signaalpad belemmeren en de geluidskwaliteit aantasten. De Rega Ear (apart verkrijgbaar) is een speciale hoofdtelefoonversterker die speciaal voor dit doel is ontworpen en veel betere prestaties biedt dan een ingebouwde aansluiting.
De Brio-Rmaakt gebruik van componenten van de hoogste kwaliteit en alle ervaring van onze ingenieurs om de beste sonische prestaties te bereiken en ervoor te zorgen dat dit de meest geavanceerde en meest complete Brio tot nu toe is.
INSTALLATIE
De Brio-Rzal goed werken op de meeste oppervlakken, zoals een plank of tafel, mits er voldoende lucht rond de versterker is om oververhitting te voorkomen. Bij gebruik van een draaitafel kan magnetische interferentie worden vermeden door de versterker zo ver mogelijk van de cartridge te plaatsen als de toonarmkabel toelaat. Stapel nooit andere hifi-apparatuur direct bovenop de versterker. De warmte die door de Brio-Rwordt geproduceerd, wordt door de behuizing zelf aan de lucht afgegeven. Zorg ervoor dat de behuizing een vrije luchtpassage eromheen heeft. Plaats hem nooit direct op stof of tapijten.
CONNECTIVITEIT
Alle lijningangen en de lijnuitgang zijn gemaakt via RCA (Phono)-connectoren. De aansluitingen op Rega-versterkers worden als volgt geïdentificeerd:
Links: Altijd de bovenste rij en gemarkeerd in WIT
Rechts: Altijd de onderste rij en gemarkeerd in ROOD
SCHAKEL ALTIJD DE VERSTERKER UIT WANNEER U KABELS & LUIDSPREKERKABELS VERVANGT.

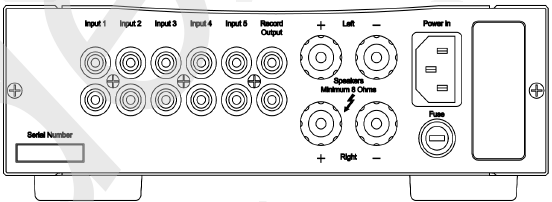

Aansluitingen op het achterpaneel
Ingang 1 – Phonotrap alleen voor gebruik met een draaitafel.
De phono-ingang kan worden gebruikt met moving magnet (MM)- of HIGH OUTPUT moving coil (MC)-cartridges.
Aarding:

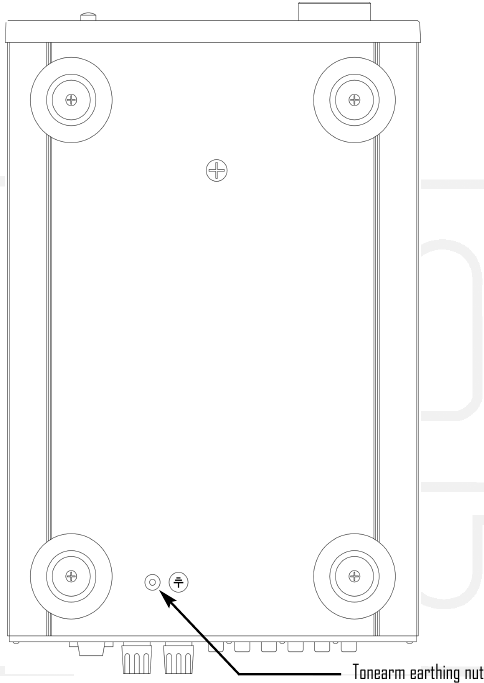

Voor Rega-draaitafels wordt de aarding bereikt via de aarde van de phonokabel, dus een aparte aarde is niet nodig. Als uw toonarm een aparte aardedraad heeft, moet deze worden aangesloten op de aardingsmoer aan de onderkant van de versterker.
Ingang 2-5 – Standaard "Lijnniveau"
Lijningangen maken de aansluiting van alle extra bronnen mogelijk, zoals cd-spelers, dvd, TUNER enz. Let op: de recorduitgang is uitgeschakeld wanneer ingang 5 is geselecteerd.
Ingang 5 – Opname-ingang "lijn niveau"
We adviseren om, als een opnameapparaat met de mogelijkheid om het opnamesignaal te bewaken op de versterker is aangesloten, de uitgang ervan op ingang 5 aan te sluiten om mogelijke feedbackproblemen te voorkomen.
Recorduitgang
Voor aansluiting op elk opneembaar apparaat (zoals een cd-recorder). De uitgang is een 'opnamesignaal' zoals geselecteerd door de hoofdingangsselector 1-4. Let op: de recorduitgang is uitgeschakeld wanneer ingang 5 is geselecteerd. Deze uitgang wordt niet beïnvloed door de volumeregelaar.
Netsnoer
Het meegeleverde netsnoer moet worden aangesloten op de 'Power in'-aansluiting die zich ook aan de achterkant van het apparaat bevindt.
LUIDSPREKERAANSLUITINGEN
De Brio-Ris in staat om alle normale hifi-luidsprekers aan te sturen, Rega raadt aan om luidsprekers te gebruiken met een nominale impedantie van 8 Ω. Het is mogelijk om luidsprekers tot 4 Ω te gebruiken, maar dergelijke units kunnen ervoor zorgen dat de behuizing meer dan 40 °C boven de omgevingstemperatuur komt.
Bovenste rij ROOD en ZWART linker luidspreker
Onderste rij ROOD en ZWART rechter luidspreker

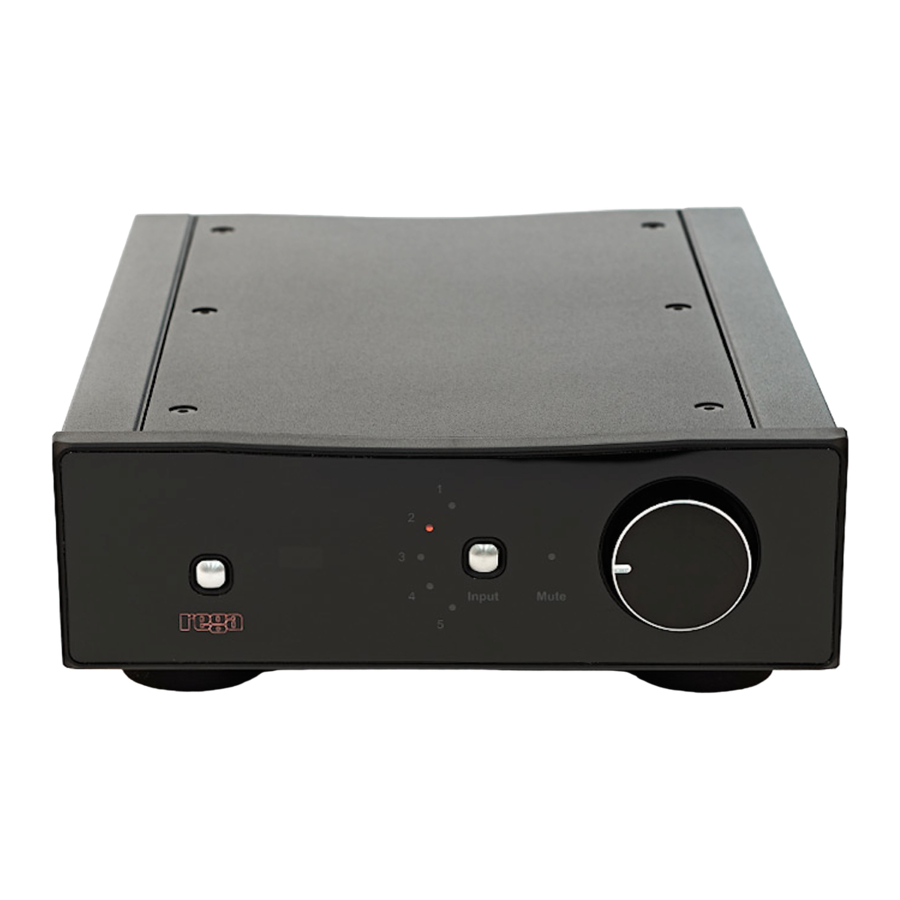

IN GEBRUIK
Schakel de Brio-Rin door op de aan/uit-knop aan de linkerkant van het voorpaneel boven het Rega-logo te drukken. Na een paar seconden hoort u een zachte klik die aangeeft dat het inschakelrelais is losgelaten en dat de versterker klaar is voor gebruik.
INGANGSELECTIE
Om tussen ingangen te wisselen, drukt u eenvoudig op de knop met het label 'input' (ingang) om van 1 naar 5 te bladeren. (Deze knop kan ingedrukt worden gehouden om snel te bladeren).
De geselecteerde ingang wordt gemarkeerd door de bijbehorende rode LED. De ingangselectie kan ook worden gewijzigd via de meegeleverde afstandsbediening.
DEMPEN
De mute-functie is alleen beschikbaar via de afstandsbediening. Deze functie dempt de uitgangen van de eindversterker. Wanneer geselecteerd, brandt er een rode LED op het voorpaneel, druk nogmaals om de selectie op te heffen.
AFSTANDSBEDIENING
De Brio-Rwordt geleverd met een speciale afstandsbediening waarmee u ingangen 1 tot en met 5 kunt selecteren, het apparaat kunt dempen en het volume kunt aanpassen.
(Inclusief batterijen 2 x AAA Alkaline).
Brio- R SPECIFICATIES
Ingangsgevoeligheden voor nominaal uitgangsniveau:
- Ingang 1 (Phono) ingangsgevoeligheid = 2,1 mV bij 47 KΩ parallel met 220 pF.
- Maximaal ingangsniveau 1 (Phono) = 100 mV.
- Ingang 2 tot 5 (Lijn) ingangsgevoeligheid = 210 mV bij 47K.
- Maximaal ingangsniveau 2 tot 5 (Lijn) = 10,25 V
Vermogens bij 230/115V voedingsspanning:
- 50 Watt RMS beide kanalen aangestuurd in de nominale belasting van 8Ω.
- 58 Watt RMS één kanaal aangestuurd in de nominale belasting van 8Ω.
- 73 Watt RMS beide kanalen aangestuurd in de nominale belasting van 4Ω.
- 93 Watt RMS één kanaal aangestuurd in de nominale belasting van 4Ω.
- Voortgezet gebruik op hoog niveau in 4 Ω kan ervoor zorgen dat de behuizing meer dan 40 °C boven de omgevingstemperatuur komt.
Stroomverbruik:
- 195 Watt bij 230/115V in de nominale belasting van 8Ω.
Recorduitgangsniveau:
- Recorduitgangsniveau (met nominale ingangsniveaus) = 210 mV.
- Recorduitgangsimpedantie = 470Ω.
Frequentierespons:
- Phono 15Hz tot 40KHz (-3dB punten) / 27Hz tot 20,5KHz (-1dB punten).
- RIAA-nauwkeurigheid (100Hz tot 10KHz) ± 0,4dB, doorgaans beter dan ± 0,3dB
- Lijn 12Hz (-1dB punten) tot 43KHz (-3dB punten).
PROBLEEMOPLOSSING
Geen stroom - logo niet verlicht
Stroom AAN - Logo verlicht maar geen uitvoer

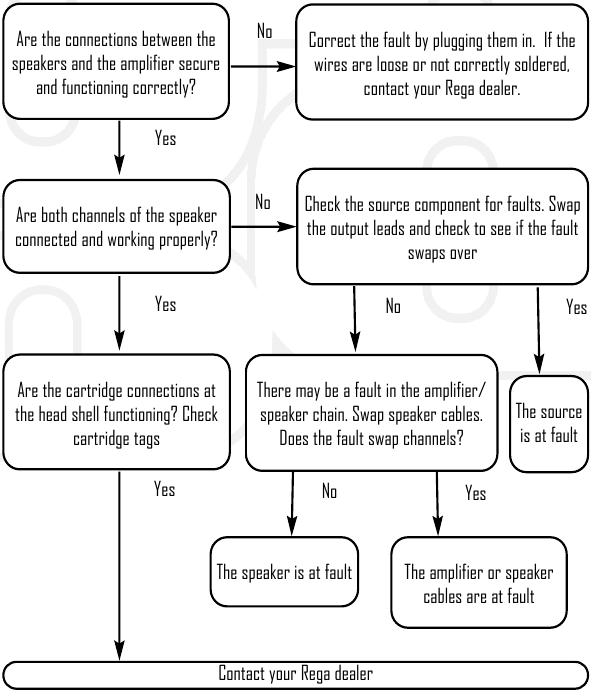

Stroom AAN - alleen geluid uit één luidspreker

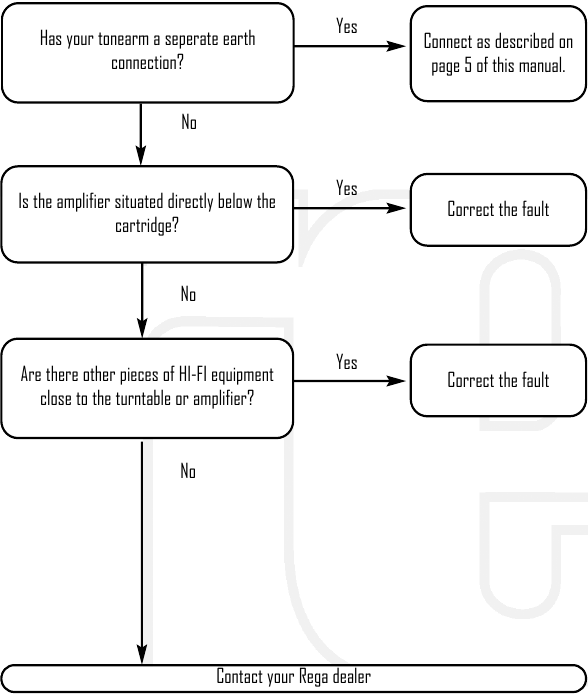

Luide brom via beide luidsprekers wanneer 'Phono' is geselecteerd
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Rega Brio-R handleiding
