REGA Fono MM - Versterkerhandleiding
Inleiding
De Fono MM is ontworpen om effectief en eenvoudig in gebruik te zijn en, bovenal, om muziek te reproduceren. De Fono MM maakt gebruik van een volledig discrete, trapsgewijze, complementaire versterkeringangstrap. Van deze configuratie is bewezen dat deze goed werkt met moving magnet-cartridges. De RIAA-equalisatie is verdeeld in twee fasen om interactie te minimaliseren. In het signaalpad zijn polyestercondensatoren gebruikt en in de RIAA-equalisatiecircuits worden polypropyleencondensatoren gebruikt.
Het esthetische ontwerp van de Fono MM was net zo belangrijk als de kwaliteit van de elektrische mogelijkheden. Daarom profiteert hij van dezelfde aluminium behuizing als de Rega TTPSU en Fono MC-versterker, waardoor hij een vertrouwd ontwerp heeft en bovendien aansluit bij zijn illustere grotere broers.
De Fono-schijfstage is ontworpen om het signaal van een moving magnet-cartridge te versterken tot een niveau dat kan worden ingevoerd in een 200mV-lijnniveau-ingang op een standaard hifi-versterker.
Inschakelen

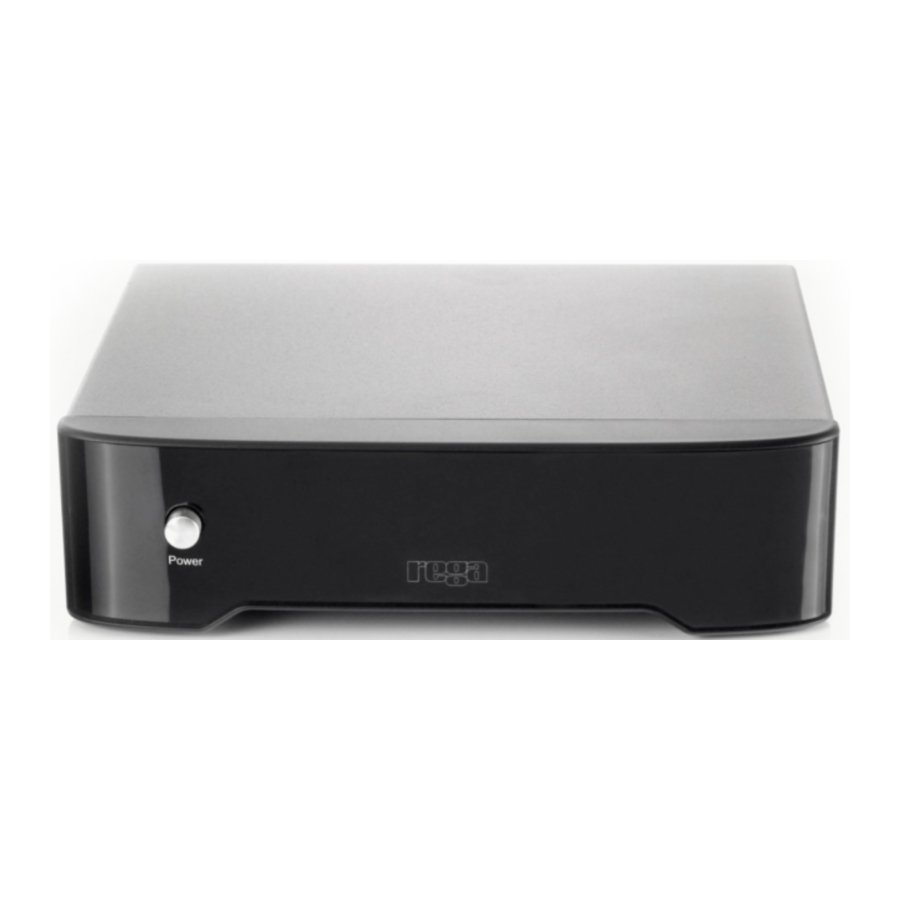

De Fono MM wordt ingeschakeld door op de aan/uit-knop aan de voorkant te drukken. Wanneer het apparaat actief is, licht het Rega-logo ROOD op.
We raden u aan om eerst de Fono en daarna de versterker in te schakelen. Dit komt omdat de stroomstoot in de Fono een hoorbare "dreun" bij het inschakelen kan veroorzaken, wat de luidsprekers kan beschadigen.
Verbindingsmethode
INGANG
Sluit de toonarmlijnen en aarde (indien gebruikt) aan op de ingangsaansluiting en op de aardklem aan de achterkant van de Fono.
Draaitafelaarde
Als de draaitafel of toonarm een aparte signaalaardverbinding heeft, moet deze worden aangesloten op de draaitafelaardklem aan de achterkant van het apparaat.
UITGANG
Sluit de uitgangsaansluiting van de Fono aan op de lijningang van de versterker.
Let op: Als u een geïntegreerde versterker met ingebouwde phonotrap heeft, sluit de Fono dan NIET aan op deze ingang.
VOEDING
Sluit de Rega PS1 aan op de AC-aansluiting op het achterpaneel van de Fono.

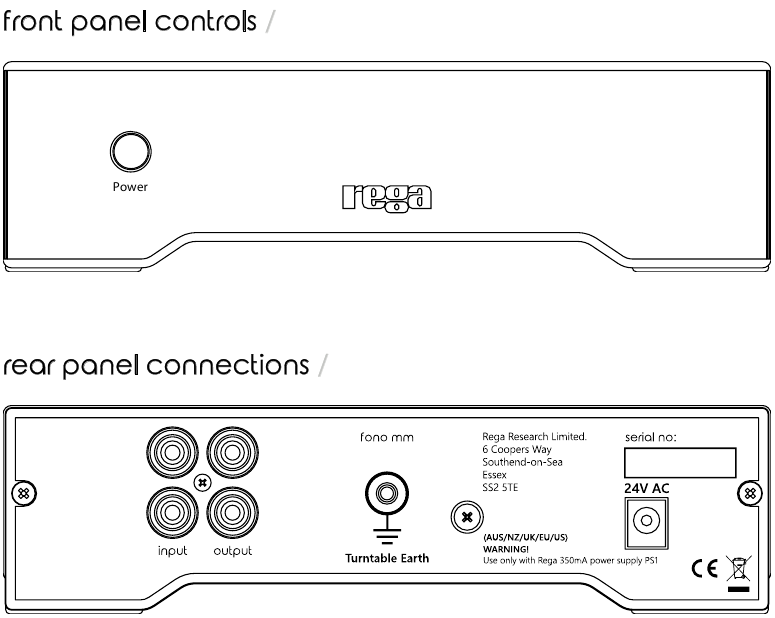

Overzicht
Specificaties
Ingangsgevoeligheid = 1,7 mV voor 200 mV uitgang
Ingangsbelasting = 47KΩ parallel aan 100pF
Maximaal ingangsniveau = 60 mV bij 1 KHz
Versterking = 41,4 dB bij 1 KHz
Uitgangsimpedantie = 200Ω
Aanbevolen minimale uitgangsbelastingsweerstand = 5KΩ
Frequentierespons (50KΩ uitgangsbelasting) = 15 Hz (-3dB) tot 100 KHz (-0,2dB)
RIAA-nauwkeurigheid (50KΩ uitgangsbelasting) = beter dan +/-0,2dB 100Hz tot 100KHz
Stroomvereisten = 24V AC bij maximaal 80mA. Alleen te gebruiken met Rega PS1.
PS1 (VK)
Ingang: 230V ~ 50Hz 0.07A
Uitgang: 24V ~ 350MA AC
PS1 (EU - Euro 2-pins)
Ingang: 230V ~ 50Hz 0.07A
Uitgang: 24V ~ 350MA AC
PS1 (UL - Amerikaans)
Ingang: 115-120V ~ 60Hz
Uitgang: 24V ~ 350MA AC
De Rega PS1 en Fono MM-versterker is een klasse II-apparaat.
Alleen gebruiken met de Rega PS1-voeding. Stel het apparaat nooit bloot aan regen of vocht. Open de behuizingsdeksels niet. Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download REGA Fono MM - Versterkerhandleiding
