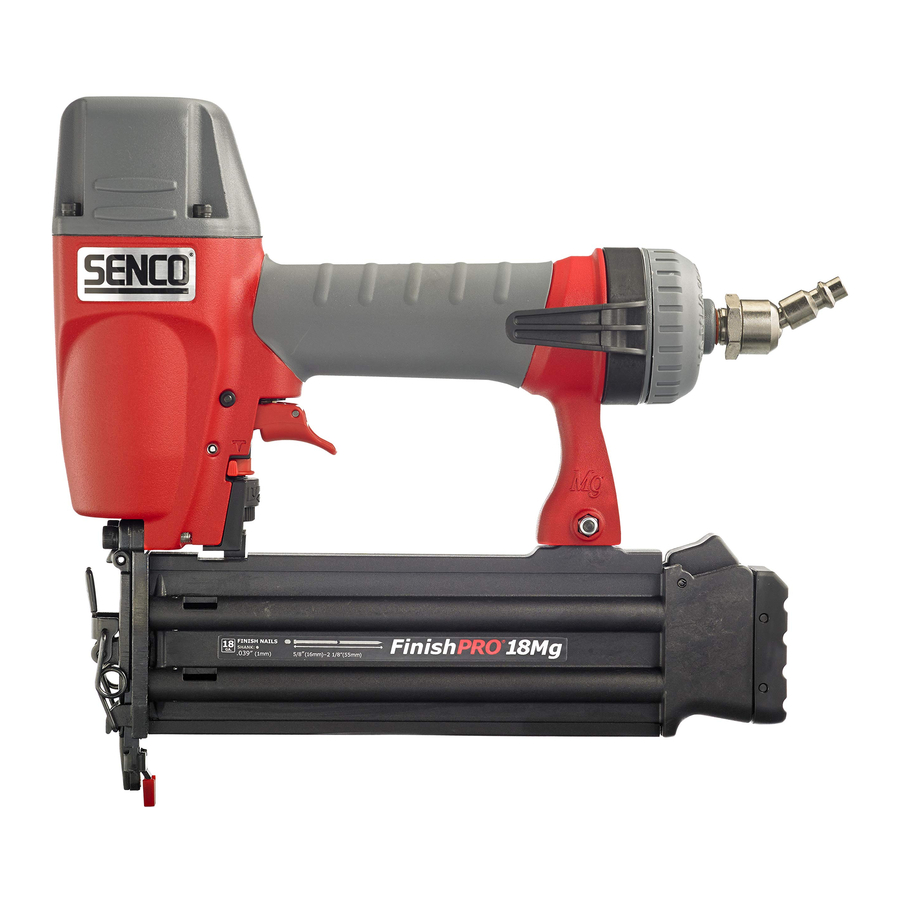

Senco FinishPro 18Mg - Brad Nailer handleiding

Senco FinishPro 18Mg

VEILIGHEIDSWAARSCHUWINGEN

  • Lees en begrijp de gereedschapslabels en de handleiding. Het niet opvolgen van waarschuwingen kan leiden tot DODELIJK of ERNSTIG LETSEL.
  • Gebruik veiligheidsuitrusting. Draag altijd een ANSI Z87.1-veiligheidsbril met permanent bevestigde zijschermen. Stofmasker, antislip veiligheidsschoenen, harde hoed of gehoorbescherming moeten worden gebruikt voor de juiste omstandigheden. Het niet doen hiervan kan leiden tot persoonlijk letsel.
Persoonlijke veiligheid
  • Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
Explosiegevaar
  • Gebruik het gereedschap nooit in een explosieve atmosfeer of in de aanwezigheid van brandbare materialen zoals ontvlambare vloeistoffen, gassen of stof.
  • Gebruik nooit zuurstof, koolstofdioxide of een ander gas in flessen als krachtbron voor dit gereedschap; het gereedschap zal exploderen en ernstig letsel veroorzaken.
  • Haal altijd uw vinger van de trekker wanneer u geen bevestigingsmiddelen aandrijft. Draag het gereedschap nooit met uw vinger op of onder de trekker. Het gereedschap zal een bevestigingsmiddel uitwerpen als het veiligheidselement wordt geraakt.
  • Ga er altijd van uit dat het gereedschap bevestigingsmiddelen bevat. Geen onbehouwen gedrag. Respecteer het gereedschap als een werkend instrument.
  • Houd het gereedschap van uzelf en anderen af gericht en sluit lucht aan op het gereedschap.
  • Drijf bevestigingsmiddelen alleen in het werkoppervlak; nooit in materialen die te hard zijn om door te dringen.
  • Drijf geen bevestigingsmiddelen bovenop andere bevestigingsmiddelen of met het gereedschap in een te steile hoek; de bevestigingsmiddelen kunnen terugkaatsen en iemand verwonden.
  • Bij het gebruik van het gereedschap moet u voorzichtig zijn vanwege de mogelijkheid van terugslag van het gereedschap nadat een bevestigingsmiddel is aangedreven. Als het veiligheidselement onbedoeld opnieuw in contact komt met het werkoppervlak na een terugslag, zal een ongewenst bevestigingsmiddel worden aangedreven. Laat het gereedschap daarom volledig van het werkoppervlak terugkaatsen nadat een bevestigingsmiddel is aangedreven om deze situatie te vermijden. Duw het veiligheidselement niet op het werkoppervlak totdat een tweede bevestigingsmiddel gewenst is.
  • Drijf geen bevestigingsmiddelen dicht bij de rand van het werkoppervlak. Het werkstuk zal waarschijnlijk splijten en het bevestigingsmiddel kan vrij vliegen of terugkaatsen en iemand raken.
  • Gebruik alleen onderdelen, bevestigingsmiddelen en accessoires die worden aanbevolen of verkocht door SENCO. Wijzig het gereedschap niet zonder toestemming van SENCO.
  • Gebruik alleen schone, droge, gereguleerde perslucht bij de aanbevolen druk.
  • Sluit geen gereedschap aan op een luchtdruk die mogelijk hoger is dan 200 psig of 13,7 bar.
  • Luchtcompressoren die worden gebruikt om perslucht aan dit gereedschap te leveren, moeten voldoen aan de vereisten van ANSI/ ASME B 19.1–1995 (VS), "Safety Standard For Air Compressor Systems."
  • De luchtslang moet een minimale werkdruk hebben van 150 psig (10,3 bar) of 150% van de maximale druk die in het systeem wordt geproduceerd, afhankelijk van wat hoger is.
  • Het gereedschap en de luchtslang moeten een slangkoppeling hebben zodat alle druk van het gereedschap wordt verwijderd wanneer de koppelingsverbinding wordt losgekoppeld.
  • Gebruik het gereedschap niet zonder gevarenlabel op het gereedschap. Als het label ontbreekt, beschadigd of onleesbaar is, neem dan contact op met uw SENCO-vertegenwoordiger om een nieuw label te verkrijgen.
  • Plaats uzelf altijd in een stevig uitgebalanceerde positie bij het gebruiken of hanteren van het gereedschap.
Veiligheid eerst. De enige manier om te werken.®
  • Neem voor informatie over het "SENCO Safety First Program" contact op met uw SENCO-vertegenwoordiger.

GEREEDSCHAP GEBRUIKEN

  • Lees het gedeelte "Veiligheidswaarschuwingen" voordat u het gereedschap gebruikt.
Om te laden:
  • Plaats een strip bevestigingsmiddelen in het magazijn met de punten rustend op de bevestigingsmiddelgeleider. Gebruik alleen originele SENCO-bevestigingsmiddelen. Niet laden met werkstukcontact (veiligheidselement) of trekker ingedrukt.
  • Duw de rail naar voren totdat deze vastklikt.
  • Om de richting van de uitlaatlucht aan te passen, draait u de uitlaatdeflector naar de gewenste locatie.
  • Om de diepte aan te passen waarop het bevestigingsmiddel wordt aangedreven, koppelt u eerst de luchttoevoer los. Draai met uw duim of wijsvinger aan het wiel om het werkstukcontact (veiligheidselement) van de dieptecontrole aan te passen om de gewenste diepte te bereiken.
  • Deze gereedschappen hebben een instelbare trekker en kunnen worden ingesteld voor Contact Actuation () of Sequential Actuation ().

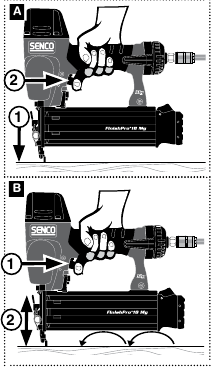

  • Met een "Contact-Actuation" (Dual-Action) trekker kunnen spijkers op twee manieren worden aangedreven:
    1. Eerst,  plaats het veiligheidselement tegen het werkoppervlak, dan trek de trekker over — "Trigger Fire" (Trekker afvuren).
    2. Eerst,  trek de trekker over, dan duw het veiligheidselement tegen het werkoppervlak voor bediening elke keer dat het veiligheidselement tegen het werkoppervlak wordt geduwd. Deze "bottom-fire" (onderaf vuren) bedieningsmodus heeft de voorkeur wanneer een hoge snelheid, snelle plaatsing van bevestigingsmiddelen gewenst is.
  • Met een "Sequential" (Restrictive) (Opeenvolgende (Beperkende)) trekker kunnen spijkers slechts op één manier worden aangedreven. Eerst,  plaats het veiligheidselement tegen het werkoppervlak, dan trek de trekker over. Deze functie is handig wanneer een nauwkeurige plaatsing van bevestigingsmiddelen vereist is.
    Lees de "Customer Satisfaction and Safety Reminder" (CSSR) (Klanttevredenheid en veiligheidswaarschuwing) in de gereedschaps- en bevestigingsmiddelendozen voor veiligheidsinformatie met betrekking tot de Dual Action- en Restrictive-trekkers. Onder bepaalde omstandigheden kan de Restrictive-trekker de kans op letsel voor u of anderen die met u samenwerken, verminderen.
  • Mocht er een spijker vast komen te zitten, koppel dan de luchttoevoer los.
  • Duw de vergrendeling in en schuif de rail open. Verwijder bevestigingsmiddelen.
  • Laat de E-Z Clear-vergrendeling los en open de deur.
  • Verwijder het vastgelopen bevestigingsmiddel. Sluit de deur en vergrendel deze.
  • Houd het gereedschap van uzelf en anderen af gericht en sluit lucht aan op het gereedschap.

ONDERHOUD

  • Reparaties die niet hier worden beschreven, mogen alleen worden uitgevoerd door getraind, gekwalificeerd personeel. Neem contact op met SENCO voor informatie op:
    1-800-543-4596.
  • Lees het gedeelte "Veiligheidswaarschuwingen" voordat u het gereedschap onderhoudt.
  • Alle schroeven moeten goed vastzitten. Losse schroeven leiden tot onveilige bediening en het breken van onderdelen.
  • Maak met het gereedschap losgekoppeld dagelijks een inspectie om een vrije beweging van het veiligheidselement en de trekker te verzekeren. Gebruik het gereedschap niet als het veiligheidselement of de trekker blijft steken of vastloopt.
  • Veeg het gereedschap dagelijks schoon en inspecteer het op slijtage. Gebruik indien nodig alleen niet-ontvlambare reinigingsoplossingen.
  • NIET DOMPELEN.

  • Dergelijke oplossingen kunnen O–ringen en andere gereedschapsonderdelen beschadigen.

PROBLEEMOPLOSSING

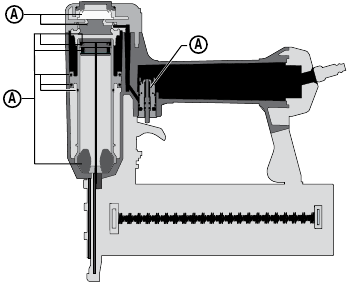

A = Onderdelenset # YK0780

1 SYMPTOOM
Luchtlek nabij de bovenkant van het gereedschap / Trage werking.
OPLOSSING
Controleer de luchttoevoer / Draai de schroeven vast of installeer de onderdelenset A.
2 SYMPTOOM
Luchtlek nabij de onderkant van het gereedschap / Slechte terugkeer.
OPLOSSING
Reinig het gereedschap / Draai de schroeven vast of installeer de onderdelenset A.
3 SYMPTOOM
Andere problemen.
OPLOSSING
Neem contact op met SENCO.

ACCESSOIRES

SENCO biedt een volledig assortiment accessoires voor uw SENCO-gereedschap, waaronder:

  • Luchtcompressoren
  • Slang
  • Koppelingen
  • Fittingen
  • Veiligheidsbrillen
  • Drukmeters
  • Smeermiddelen
  • Regelaars
  • Filters

Vraag uw vertegenwoordiger naar #DLD118 voor meer informatie of een complete geïllustreerde catalogus van SENCO-accessoires.

TECHNISCHE SPECIFICATIES

Minimale tot maximale werkdruk 70–120 psi
Luchtverbruik (60 cycli per minuut) 2,4 scfm
Luchtinlaat 1/4 in. NPT
Maximale snelheid (cycli per seconde) 5
Gewicht 2,5 lbs.
Spijkers per magazijncapaciteit 110
Spijkerschacht 9 3/4 in.
Gereedschapsgrootte: Hoogte 10 1/2 in.
Gereedschapsgrootte: Lengte 2 1/2 in.
Gereedschapsgrootte: Breedte: Hoofdgedeelte 3-1/4 in.

SENCO Bevestigingsmiddelcode A
IN MM
AX10 5/8 16
AX11 3/4 19
AX13 1 25
AX15 1 1/4 32
AX17 1 1/2 38
AX18 1 5/8 41
AX19 1 3/4 45
AX21 2 50

Senco Brands, Inc.
4270 Ivy Pointe Blvd.
Cincinnati, OH 45245
1-800-543-4596
www.senco.com
