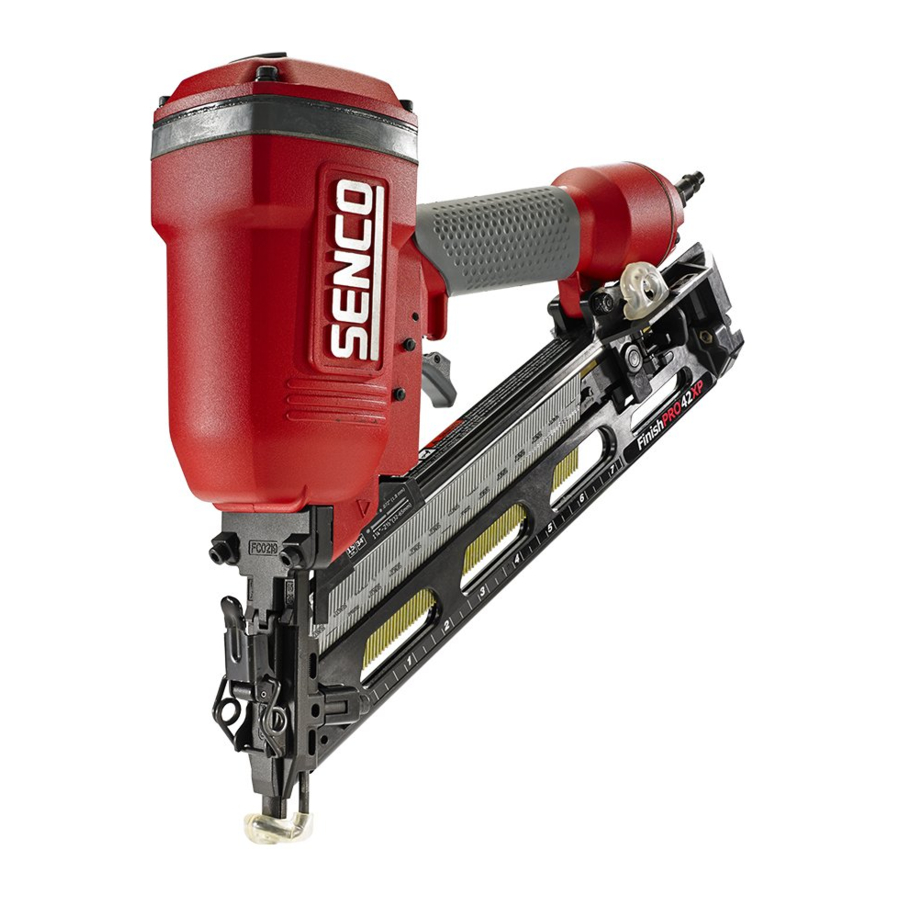

Senco FinishPro 42XP - 2½" Handmatige afwerkspijker

VERANTWOORDELIJKHEDEN VAN DE WERKGEVER

De werkgever moet naleving van de veiligheidswaarschuwingen en alle andere instructies die bij dit gereedschap worden geleverd, afgedwongen zoals verzonden door de fabrikant. Bewaar deze handleiding zodat deze beschikbaar is voor gebruik door alle personen die zijn toegewezen aan het gebruik van dit gereedschap. Lees en begrijp al deze instructies zorgvuldig voor persoonlijke veiligheid en een juiste werking van dit gereedschap.

VEILIGHEIDSWAARSCHUWINGEN

• Lees en begrijp de gereedschapslabels en de handleiding. Het niet opvolgen van waarschuwingen kan leiden tot DE DOOD of ERNSTIG LETSEL.


Bewaar deze instructies

• Gebruik veiligheidsuitrusting. Draag altijd een ANSI Z87.1-veiligheidsbril met permanent bevestigde zijbeschermers. Stofmasker, antislip veiligheidsschoenen, veiligheidshelm of gehoorbescherming moeten worden gebruikt voor de juiste omstandigheden. Het niet doen hiervan kan leiden tot persoonlijk letsel.


Persoonlijke veiligheid

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.


Explosiegevaar

• Gebruik het gereedschap nooit in een explosieve atmosfeer of in de buurt van brandbare materialen zoals ontvlambare vloeistoffen, gassen of stof.

• Gebruik nooit zuurstof, koolstofdioxide of een ander gas in flessen als energiebron voor dit gereedschap; het gereedschap zal exploderen en ernstig letsel veroorzaken.

• Haal altijd uw vinger van de trekker als u geen bevestigingsmiddelen indrijft. Draag het gereedschap nooit met uw vinger op of onder de trekker. Het gereedschap werpt een bevestigingsmiddel uit als het veiligheidselement wordt geraakt.

• Ga er altijd van uit dat het gereedschap bevestigingsmiddelen bevat. Geen onbezonnen gedrag. Respecteer het gereedschap als een werkend werktuig.

• Houd het gereedschap van uzelf en anderen af gericht en sluit de lucht aan op het gereedschap.
• Gereedschap moet worden bediend op de laagste druk die nodig is voor de toepassing. Dit vermindert het geluidsniveau, de slijtage van onderdelen en het energieverbruik.

• Drijf bevestigingsmiddelen alleen in het werkoppervlak; nooit in materialen die te hard zijn om te penetreren.

• Drijf geen bevestigingsmiddelen bovenop andere bevestigingsmiddelen of met het gereedschap in een te steile hoek; de bevestigingsmiddelen kunnen terugkaatsen en iemand verwonden.

• Bij het gebruik van gereedschap moet zorgvuldigheid worden betracht vanwege de mogelijkheid van terugslag van het gereedschap nadat een bevestigingsmiddel is ingedreven. Als het veiligheidselement onbedoeld opnieuw in contact komt met het werkoppervlak na een terugslag, wordt een ongewenst bevestigingsmiddel ingedreven. Laat het gereedschap daarom volledig van het werkoppervlak terugkaatsen nadat een bevestigingsmiddel is ingedreven om deze situatie te vermijden. Duw het veiligheidselement niet op het werkoppervlak totdat een tweede bevestigingsmiddel gewenst is.

• Drijf geen bevestigingsmiddelen dicht bij de rand van het werkoppervlak. Het werkstuk zal waarschijnlijk splijten en het bevestigingsmiddel kan vrij vliegen of terugkaatsen en iemand raken.

• Het gereedschap kan een bevestigingsmiddel uitwerpen wanneer het is aangesloten op de luchttoevoer; daarom

  1. verwijder alle bevestigingsmiddelen uit het gereedschap
  2. voordat u de lucht aansluit.
• Gebruik het gereedschap nooit als het veiligheidselement, de trekker of de veren onbruikbaar, ontbreken of beschadigd zijn. Manipuleer of verwijder het veiligheidselement, de trekker of de veren niet.


• Koppel het gereedschap los van de lucht voordat u onderhoud aan het gereedschap uitvoert, een vastgelopen bevestigingsmiddel verwijdert, het werk verlaat, het gereedschap naar een andere locatie verplaatst of het gereedschap aan een andere persoon overhandigt.

• Zorg ervoor dat alle schroeven en doppen te allen tijde stevig zijn vastgedraaid. Voer dagelijkse inspecties uit op vrije beweging van de trekker en het veiligheidselement. Gebruik het gereedschap nooit als er onderdelen ontbreken of beschadigd zijn.

• Gebruik alleen onderdelen, bevestigingsmiddelen en accessoires die worden aanbevolen of verkocht door SENCO. Wijzig het gereedschap niet zonder toestemming van SENCO.

• Gebruik alleen schone, droge, gereguleerde perslucht op de aanbevolen druk.

• Sluit gereedschap niet aan op een luchtdruk die mogelijk hoger is dan 200 psig of 13,7 bar.

• Luchtcompressoren die worden gebruikt om perslucht aan dit gereedschap te leveren, moeten voldoen aan de vereisten ANSI/ ASME B 19.1–1995 (VS), "Safety Standard For Air Compressor Systems."


• De luchtslang moet een minimale werkdruk hebben van 150 psig (10,3 bar) of 150% van de maximale druk die in het systeem wordt geproduceerd, afhankelijk van wat hoger is.

• Het gereedschap en de luchtslang moeten een slangkoppeling hebben zodat alle druk van het gereedschap wordt verwijderd wanneer de koppeling wordt losgekoppeld.

• Laad geen bevestigingsmiddelen met de trekker of het veiligheidselement ingedrukt.

• Gebruik nooit een gereedschap dat lucht lekt of reparatie nodig heeft.

• Gebruik het gereedschap niet zonder gevarenlabel op het gereedschap. Als het label ontbreekt, beschadigd of onleesbaar is, neem dan contact op met uw SENCO-vertegenwoordiger om een nieuw label te verkrijgen.

• Plaats uzelf altijd in een stevig evenwichtige positie bij het gebruik of hanteren van het gereedschap.

• Neem voor informatie over het "SENCO ® Safety First Program" contact op met uw SENCO-vertegenwoordiger.


HET GEREEDSCHAP GEBRUIKEN

• Lees het hoofdstuk "Veiligheidswaarschuwingen" voordat u het gereedschap gebruikt.


Laden:

1. Sluit de luchttoevoer aan.
2. Steek een strook nagels in de achterkant van het magazijn.
   Gebruik alleen originele SENCO bevestigingsmiddelen (zie "Bevestigingsmiddelspecificaties").
   • Niet laden met werkstukcontact (veiligheidselement) of ingedrukte trekker.

• Trek de toevoerschoen naar achteren.

• Met een Contact-Actuation ("Dual-Action") trekker kunnen nagels op twee manieren worden aangedreven:
  1. De eerste manier:

     1. Druk het werkstukcontact (veiligheidselement) tegen het werkoppervlak.
     2. Haal de trekker over en het bevestigingsmiddel wordt aangedreven.
  2. De tweede manier:

     1. Haal de trekker over.
     2. Druk het werkstukcontactelement tegen het werkoppervlak en drijf een bevestigingsmiddel aan. Elke keer dat u het werkstukcontact (veiligheidselement) tegen het werkoppervlak drukt, wordt er een bevestigingsmiddel aangedreven.
     • Deze bedieningsmodus heeft de voorkeur wanneer u een hoge productie en snelle plaatsing van bevestigingsmiddelen wenst.
• Met een Sequential Actuation (Restrictive) trekker kunnen bevestigingsmiddelen slechts op één manier worden aangedreven:

  1. Druk het werkstukcontact (veiligheidselement) tegen het werkoppervlak.
  2. Haal de trekker over.
     • Deze bedieningsmodus is handig wanneer u een nauwkeurige plaatsing van bevestigingsmiddelen vereist.

Lees de "Klanttevredenheid en veiligheidswaarschuwing" (CSSR) in de gereedschaps- en bevestigingsmiddelendozen voor veiligheidsinformatie met betrekking tot de Contact-activering en Sequential trekkerstanden. Onder bepaalde omstandigheden kan de Sequential trekkerstand de kans op letsel bij u of anderen die met u samenwerken, verkleinen.

De diepte waarop het bevestigingsmiddel wordt aangedreven aanpassen:

• Koppel de luchttoevoer los.

• Gebruik uw duim of wijsvinger en draai aan het wiel (aan de zijkant van de geleidebehuizing) om het werkstukcontact (veiligheidselement) aan te passen om de gewenste diepte te bereiken. Aanpassingen worden uitgevoerd in stappen van een halve draai.

  Verleng het werkstukcontact niet meer dan 1/4" voorbij de kortste instelling. Hierdoor kan het werkstukcontact losraken en het gereedschap onbruikbaar worden.


Mocht er een nagel vastlopen:

• Koppel de luchttoevoer los.


1. Maak de toevoerschoen los en schuif deze naar voren.
2. Verwijder de bevestigingsmiddelen uit het gereedschap.

• Maak de E-Z Clear-vergrendeling los en open de deur. Verwijder het vastgelopen bevestigingsmiddel. Sluit de deur en vergrendel deze.

• U kunt een No-Mar Pad (HF0079) toevoegen aan de onderkant van het werkstukcontact (veiligheidselement) om schrammen of schade aan het werkoppervlak te voorkomen. Dit kussen is gemarkeerd om het uitgangspunt van de nagel aan te geven, waardoor het uitlijnen gemakkelijker wordt.

• Om de richting van de uitlaatlucht aan te passen, draait u de uitlaatdeflector naar de gewenste locatie.


ONDERHOUD

• Reparaties die hier niet worden beschreven, mogen alleen worden uitgevoerd door opgeleid, gekwalificeerd personeel. Neem contact op met SENCO voor informatie op: 1-800-543-4596.
• Lees het hoofdstuk "Veiligheidswaarschuwingen" voordat u het gereedschap onderhoudt.
• Alle schroeven moeten goed vastzitten. Losse schroeven leiden tot een onveilige werking en het breken van onderdelen.

• Maak, wanneer het gereedschap is losgekoppeld, dagelijks een inspectie om een vrije beweging van het veiligheidselement en de trekker te garanderen. Gebruik het gereedschap niet als het veiligheidselement of de trekker vastzit of klemt.

• Routinematige smering is niet nodig.

• Niet oliën.
• Veeg het gereedschap dagelijks schoon en inspecteer het op slijtage. Gebruik alleen niet-ontvlambare reinigingsmiddelen indien nodig.

• NIET LATEN WEEKEN.
•
  Dergelijke oplossingen kunnen O–ringen en andere gereedschapsdelen beschadigen.

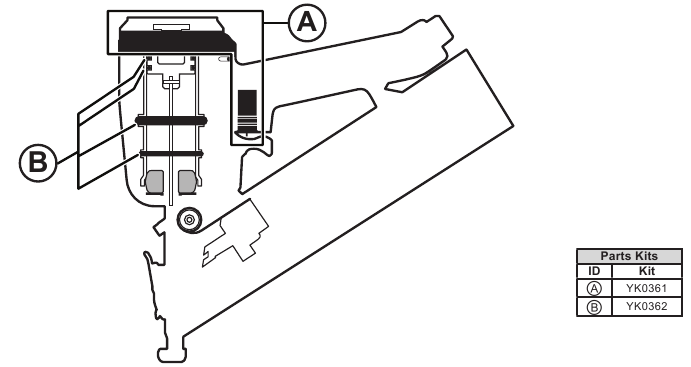

PROBLEEMOPLOSSING

Luchtlek nabij de bovenkant van het gereedschap / Trage werking

Controleer de luchttoevoer / Draai de schroeven vast of installeer reparatieset Ⓐ.

Luchtlek nabij de onderkant van het gereedschap / Slechte terugkeer

Maak het gereedschap schoon / Draai de schroeven vast of installeer reparatieset Ⓑ.

Andere problemen

Neem contact op met SENCO.

ACCESSOIRES

SENCO biedt een volledig assortiment accessoires voor uw SENCO gereedschap, waaronder:

• Luchtcompressoren
• Slang
• Koppelingen
• Fittingen
• Veiligheidsbrillen
• Manometers
• Smeermiddelen
• Regelaars
• Filters

Vraag uw vertegenwoordiger naar #MK336 voor meer informatie of een complete geïllustreerde catalogus van SENCO accessoires.

TECHNISCHE SPECIFICATIES

SPECIFICATIES BEVESTIGINGSMIDDELEN

Waarschuwingen voor het veilige gebruik van dit gereedschap zijn opgenomen in deze handleiding.
www.senco.com
