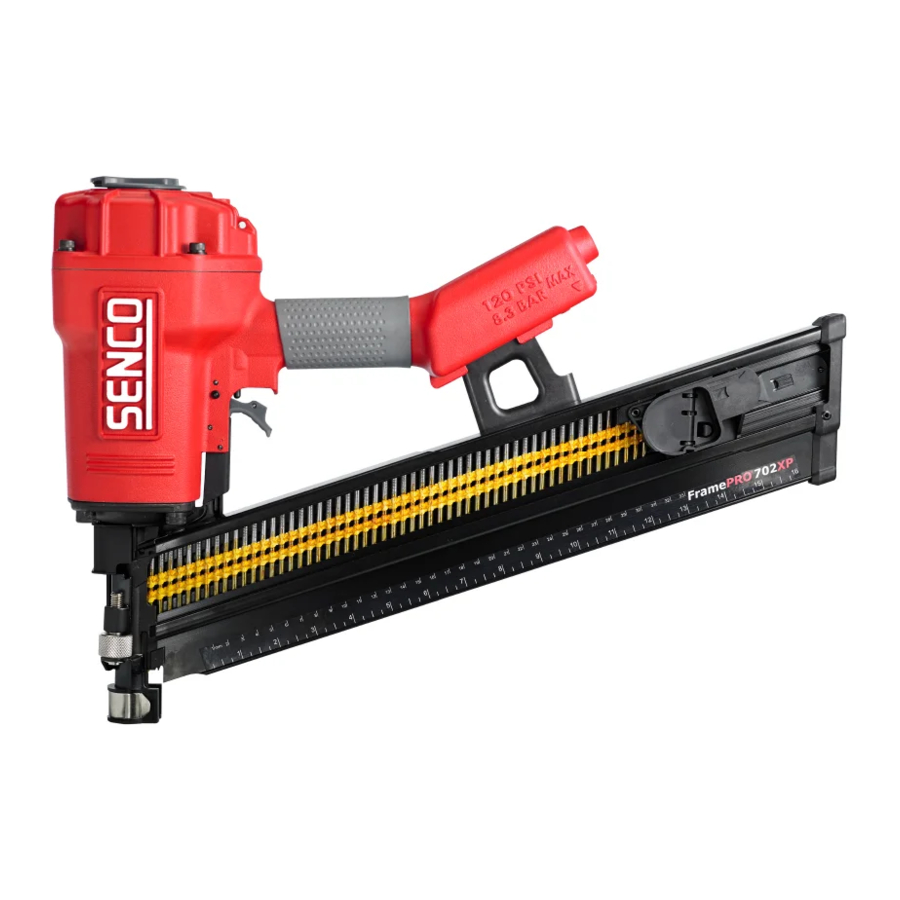

Senco FramePro 702XP - Handleiding spijkerpistool voor framing

VERANTWOORDELIJKHEDEN VAN DE WERKGEVER

Waarschuwingen voor het veilige gebruik van dit gereedschap zijn opgenomen in deze handleiding.
De werkgever moet naleving van de veiligheidswaarschuwingen en alle andere instructies die bij dit gereedschap worden geleverd, afgedwongen zien te krijgen. Bewaar deze handleiding zodat deze gebruikt kan worden door alle mensen die dit gereedschap gebruiken. Voor persoonlijke veiligheid en correcte werking van dit gereedschap, lees en begrijp al deze instructies zorgvuldig.

VEILIGHEIDSWAARSCHUWINGEN

• Lees en begrijp de labels op het gereedschap en de handleiding. Het niet opvolgen van waarschuwingen kan leiden tot DODELIJK of ERNSTIG LETSEL.


Bewaar deze instructies

• Gebruik veiligheidsuitrusting. Draag altijd een ANSI Z87.1-veiligheidsbril met permanent bevestigde zijbeschermers. Stofmasker, antislip veiligheidsschoenen, veiligheidshelm of gehoorbescherming moeten worden gebruikt voor de juiste omstandigheden. Het niet doen hiervan kan leiden tot persoonlijk letsel.


Persoonlijke veiligheid

• Blijf alert, let op wat u aan het doen bent en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.


Explosiegevaar

• Gebruik het gereedschap nooit in een explosieve atmosfeer of in de buurt van brandbare materialen zoals ontvlambare vloeistoffen, gassen of stof.

• Gebruik nooit zuurstof, koolstofdioxide of enig ander gas in flessen als energiebron voor dit gereedschap; het gereedschap zal exploderen en ernstig letsel veroorzaken.

• Haal altijd uw vinger van de trekker als u geen bevestigingsmiddelen inslaat. Draag het gereedschap nooit met uw vinger op of onder de trekker. Het gereedschap zal een bevestigingsmiddel uitwerpen als het veiligheidselement wordt geraakt.

• Ga er altijd vanuit dat het gereedschap bevestigingsmiddelen bevat. Geen geklier. Respecteer het gereedschap als een werkinstrument.

• Houd het gereedschap van uzelf en anderen af gericht en sluit de luchttoevoer aan op het gereedschap.
• Gereedschap moet worden bediend met de laagste druk die nodig is voor de toepassing. Dit vermindert geluidsniveaus, slijtage van onderdelen en energieverbruik.

• Schiet bevestigingsmiddelen alleen in het werkoppervlak; nooit in materialen die te hard zijn om te penetreren.

• Schiet geen bevestigingsmiddelen bovenop andere bevestigingsmiddelen of met het gereedschap in een te steile hoek; de bevestigingsmiddelen kunnen afketsen en iemand verwonden.

• Bij gebruik van het gereedschap moet er zorg worden besteed aan de mogelijkheid van terugslag van het gereedschap nadat een bevestigingsmiddel is ingeschoten. Als het veiligheidselement onbedoeld opnieuw in contact komt met het werkoppervlak na een terugslag, zal een ongewenst bevestigingsmiddel worden ingeschoten. Laat het gereedschap daarom volledig van het werkoppervlak terugkaatsen nadat een bevestigingsmiddel is ingeschoten om deze situatie te vermijden. Duw het veiligheidselement niet op het werkoppervlak totdat een tweede bevestigingsmiddel gewenst is.

• Schiet geen bevestigingsmiddelen dicht bij de rand van het werkoppervlak. Het werkstuk zal waarschijnlijk splijten en het bevestigingsmiddel kan vrij vliegen of afketsen en iemand raken.

• Het gereedschap kan een bevestigingsmiddel uitwerpen wanneer het is aangesloten op de luchttoevoer; daarom,

  1. verwijder alle bevestigingsmiddelen uit het gereedschap
  2. voordat u de luchttoevoer aansluit.
• Gebruik het gereedschap nooit als het veiligheidselement, de trekker of de veren defect, vermist of beschadigd zijn. Manipuleer of verwijder het veiligheidselement, de trekker of de veren niet.


• Koppel het gereedschap los van de luchttoevoer voordat u onderhoud aan het gereedschap uitvoert, een vastgelopen bevestigingsmiddel verwijdert, het werkgebied verlaat, het gereedschap naar een andere locatie verplaatst of het gereedschap aan een andere persoon overhandigt.

• Zorg ervoor dat alle schroeven en doppen te allen tijde stevig zijn vastgedraaid. Voer dagelijkse inspecties uit op vrije beweging van de trekker en het veiligheidselement. Gebruik het gereedschap nooit als er onderdelen ontbreken of beschadigd zijn.

• Gebruik alleen onderdelen, bevestigingsmiddelen en accessoires die worden aanbevolen of verkocht door SENCO. Wijzig het gereedschap niet zonder toestemming van SENCO.

• Gebruik alleen schone, droge, gereguleerde perslucht met de aanbevolen druk.

• Sluit gereedschap niet aan op een luchtdruk die mogelijk hoger is dan 200 psig of 13,7 bar.

• Luchtcompressoren die worden gebruikt om perslucht aan dit gereedschap te leveren, moeten voldoen aan de vereisten van ANSI/ ASME B 19.1–1995 (VS), "Safety Standard For Air Compressor Systems."

• De luchtslang moet een minimale werkdruk hebben van 150 psig (10,3 bar) of 150% van de maximale druk die in het systeem wordt geproduceerd, afhankelijk van welke hoger is.


• Het gereedschap en de luchtslang moeten een slangkoppeling hebben die ervoor zorgt dat alle druk van het gereedschap wordt verwijderd wanneer de koppeling wordt losgekoppeld.

• Laad geen bevestigingsmiddelen met de trekker of het veiligheidselement ingedrukt.

• Gebruik nooit een gereedschap dat lucht lekt of reparatie nodig heeft.

• Gebruik het gereedschap niet zonder gevarenetiket op het gereedschap. Als het etiket ontbreekt, beschadigd of onleesbaar is, neem dan contact op met uw SENCO-vertegenwoordiger om een nieuw etiket te verkrijgen.

• Zorg er altijd voor dat u in een stevig evenwichtige positie staat wanneer u het gereedschap gebruikt of hanteert.

• Neem voor informatie over het "SENCO Safety First Program" contact op met uw SENCO-vertegenwoordiger.


HULPGEBRUIK

• Lees het hoofdstuk "Veiligheidswaarschuwingen" voordat u het gereedschap gebruikt.


Laden:

1. Sluit de luchttoevoer aan.
2. Plaats een strook spijkers aan de achterkant van het magazijn.
   Gebruik alleen originele SENCO-bevestigingsmiddelen (zie onderdelentabel).
   • Niet laden met werkstukcontact (veiligheidselement) of trekker ingedrukt.

• Trek de toevoerschoen terug.

• Met een contactactivering ("Dual-Action") trekker kunnen spijkers op twee manieren worden ingeslagen:
  1. De eerste manier:

     1. Druk het werkstukcontact (veiligheidselement) tegen het werkoppervlak.
     2. Haal de trekker over en het bevestigingsmiddel wordt ingeslagen.
  2. De tweede manier:

     1. Haal de trekker over.
     2. Druk het werkstukcontactelement tegen het werkoppervlak en sla een bevestigingsmiddel in. Elke keer dat u het werkstukcontact (veiligheidselement) tegen het werkoppervlak drukt, wordt er een bevestigingsmiddel ingeslagen.
        • Deze werkwijze heeft de voorkeur wanneer u een hoge productie en snelle plaatsing van bevestigingsmiddelen wenst.

• Met een sequentiële activering (beperkende) trekker kunnen bevestigingsmiddelen slechts op één manier worden ingeslagen:

  1. Druk het werkstukcontact (veiligheidselement) tegen het werkoppervlak.
  2. Haal de trekker over.
• Deze werkwijze is handig wanneer u een nauwkeurige plaatsing van bevestigingsmiddelen vereist.

Lees de "Klanttevredenheid en veiligheidsherinnering" (CssR) in de gereedschaps- en bevestigingsmiddelen dozen voor veiligheidsinformatie over de contact-activering en sequentiële trekker modi. Onder bepaalde omstandigheden kan de sequentiële trekker modus de kans op letsel voor u of anderen die met u samenwerken verminderen.

Om de diepte waarop het bevestigingsmiddel wordt ingeslagen aan te passen:

• Koppel eerst de luchttoevoer los.
• Gebruik uw duim of wijsvinger om aan het wiel te draaien om het werkstukcontact (veiligheidselement) van de diepte controle aan te passen om de gewenste diepte te bereiken.

Als er een spijker vastloopt:

• Koppel de luchttoevoer los.


1. Maak de toevoerschoen los en schuif deze naar voren.
2. Verwijder bevestigingsmiddelen uit het gereedschap.

• Draai de vergrendelingsknop aan de achterkant van het gereedschap met de hand los. Trek het magazijn terug.

• Verwijder het vastgelopen bevestigingsmiddel uit de geleiding.


• Schuif het magazijn terug in positie en draai de vergrendelingsknop vast.
• Sluit de luchttoevoer aan en vervang de bevestigingsmiddelen.
• Trek de toevoerschoen terug.

• Het gereedschap kan worden omgebouwd voor nontoenail (plat oppervlak) toepassingen door het toevoegen van de no-mar pad.


• De deflector kan worden gedraaid om de richting van de uitlaatlucht te veranderen. Koppel de luchttoevoer los, draai de dop schroef los met een inbussleutel en draai de deflector vervolgens in de gewenste richting. Draai de dop schroef vast.


• Dit gereedschap is uitgerust met een vergrendelingsfunctie die voorkomt dat het gereedschap in deze omstandigheden wordt geactiveerd:


1. Wanneer er ongeveer vijf spijkers in het magazijn zitten, wordt het werkstukcontact (veiligheidselement) vergrendeld in de niet-ingedrukte positie totdat er meer spijkers in het magazijn worden geladen. (Veiligheidsopmerking: Door verschillende spijkerformaten kan het gereedschap eenmaal vergrendelen, maar toch een spijker inslaan als het werkstukcontact opnieuw wordt ingedrukt.)

2. Wanneer het magazijn wordt teruggetrokken, wordt het werkstukcontact vergrendeld in de niet-ingedrukte positie totdat het magazijn naar voren wordt verplaatst en op zijn plaats wordt vergrendeld.


ONDERHOUD

• Reparaties anders dan die hier worden beschreven, mogen alleen worden uitgevoerd door opgeleid, gekwalificeerd personeel. Neem contact op met SENCO voor informatie op: 1-800-543-4596.
• Lees het hoofdstuk "Veiligheidswaarschuwingen" voordat u het gereedschap onderhoudt.
• Alle schroeven moeten goed vast zitten. Losse schroeven leiden tot onveilige werking en breuk van onderdelen.

• Maak met het gereedschap losgekoppeld een dagelijkse inspectie om een vrije beweging van het veiligheidselement en de trekker te garanderen. Gebruik het gereedschap niet als het veiligheidselement of de trekker blijft hangen of vastloopt.

• Spuit tweemaal daags Senco pneumatische olie (5 tot 10 druppels) in de luchtinlaat (afhankelijk van de frequentie van het gebruik van het gereedschap). Andere oliën kunnen O-ringen en andere onderdelen van het gereedschap beschadigen.

• Veeg het gereedschap dagelijks schoon en inspecteer het op slijtage. Gebruik alleen niet-ontvlambare reinigingsoplossingen indien nodig.

• Niet weken.
•
  Dergelijke oplossingen kunnen O–ringen en andere onderdelen van het gereedschap beschadigen.

PROBLEEMOPLOSSING

Luchtlek nabij de bovenkant van het gereedschap / Trage werking

Controleer de luchttoevoer / Draai de schroeven vast of installeer reparatieset YK0243.

Luchtlek nabij de onderkant van het gereedschap / Slechte terugkeer

Reinig het gereedschap / Draai de schroeven vast of installeer reparatieset YK0244.

Andere problemen

Neem contact op met SENCO.

ACCESSOIRES

SENCO biedt een complete lijn accessoires voor uw SENCO-gereedschap, waaronder:

• Luchtcompressoren
• Slang
• Koppelingen
• Fittingen
• Veiligheidsbrillen
• Manometers
• Smeermiddelen
• Regelaars
• Filters

Vraag uw vertegenwoordiger naar #MK336 voor meer informatie of een complete geïllustreerde catalogus van SENCO-accessoires.

OPTIES

SEQUENTIËLE TREKKER—Deze functie is handig wanneer nauwkeurige plaatsing van bevestigingsmiddelen vereist is.

TECHNISCHE SPECIFICATIES

BEVESTIGINGSMIDDEL SPECIFICATIES

*Afgerond naar de dichtstbijzijnde 5mm
