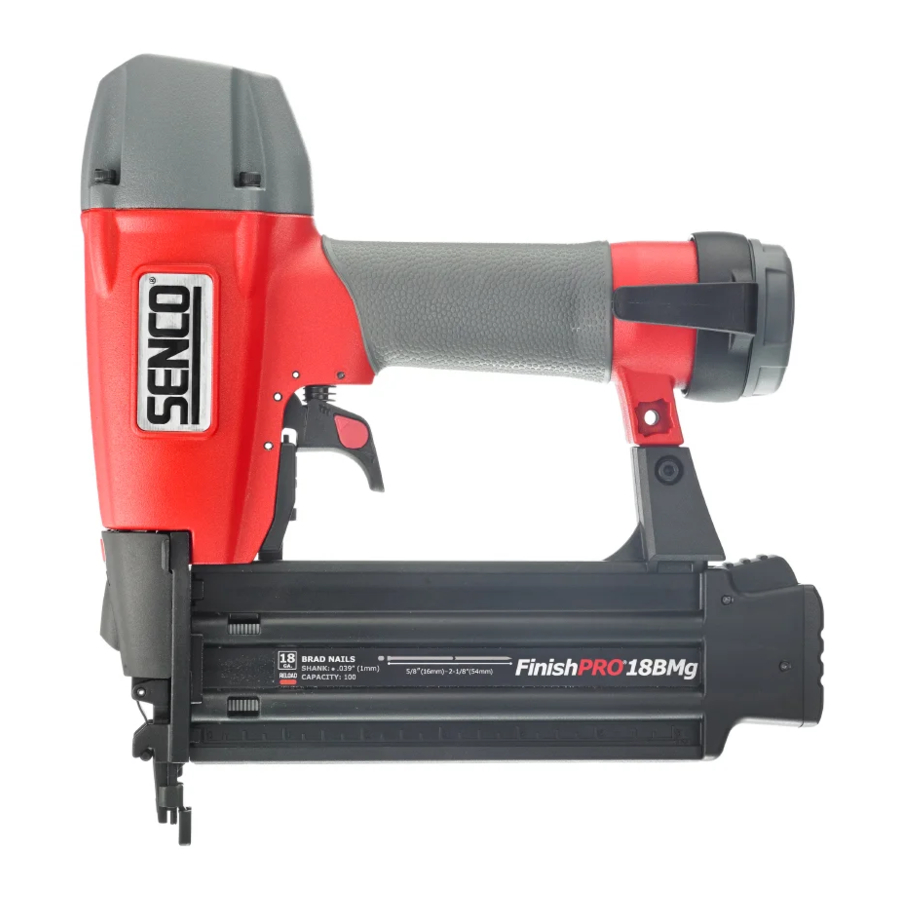

Senco FinishPro18BMg - Brad Nailer Handleiding

VERANTWOORDELIJKHEDEN VAN DE WERKGEVER

De werkgever moet naleving van de veiligheidswaarschuwingen en alle andere instructies die bij dit gereedschap worden geleverd, zoals verzonden door de fabrikant, afdwingen.

Houd deze handleiding beschikbaar voor gebruik door alle personen die zijn toegewezen aan het gebruik van dit gereedschap.

Lees en begrijp al deze instructies zorgvuldig voor uw persoonlijke veiligheid en een correcte werking van dit gereedschap

VEILIGHEIDSWAARSCHUWINGEN

• Lees en begrijp de etiketten en handleiding van het gereedschap. Het niet opvolgen van waarschuwingen kan leiden tot DODELIJK of ERNSTIG LETSEL.

  Bewaar deze instructies
• Gebruik veiligheidsuitrusting. Draag altijd een ANSI Z87.1-veiligheidsbril met permanent bevestigde zijbeschermers. Stofmasker, antislip veiligheidsschoenen, veiligheidshelm of gehoorbescherming moeten worden gebruikt voor de juiste omstandigheden. Het niet doen kan leiden tot persoonlijk letsel.


Persoonlijke veiligheid

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.


Explosiegevaar

• Gebruik het gereedschap nooit in een explosieve atmosfeer of in de aanwezigheid van brandbare materialen zoals ontvlambare vloeistoffen, gassen of stof.

• Gebruik nooit zuurstof, koolstofdioxide of een ander gas in flessen als energiebron voor dit gereedschap; het gereedschap zal exploderen en ernstig letsel veroorzaken.

• Haal altijd uw vinger van de trekker wanneer u geen bevestigingsmiddelen inslaat. Draag het gereedschap nooit met uw vinger op of onder de trekker. Het gereedschap zal een bevestigingsmiddel uitwerpen als het veiligheidselement wordt geraakt.

• Ga er altijd van uit dat het gereedschap bevestigingsmiddelen bevat. Geen onbezonnen gedrag. Respecteer het gereedschap als een werkend instrument.
• Houd het gereedschap van uzelf en anderen af gericht en sluit lucht aan op het gereedschap.


• Sla bevestigingsmiddelen alleen in het werkoppervlak; nooit in materialen die te hard zijn om door te dringen.

• Sla geen bevestigingsmiddelen bovenop andere bevestigingsmiddelen of met het gereedschap in een te steile hoek; de bevestigingsmiddelen kunnen terugkaatsen en iemand verwonden.

• Wees voorzichtig bij het gebruik van het gereedschap vanwege de mogelijkheid van terugslag van het gereedschap nadat een bevestigingsmiddel is ingeslagen. Als het veiligheidselement onbedoeld opnieuw in contact komt met het werkoppervlak na een terugslag, wordt een ongewenst bevestigingsmiddel ingeslagen. Laat het gereedschap daarom volledig van het werkoppervlak terugkaatsen nadat een bevestigingsmiddel is ingeslagen om deze situatie te vermijden. Duw het veiligheidselement pas op het werkoppervlak als een tweede bevestigingsmiddel gewenst is.

• Sla geen bevestigingsmiddelen dicht bij de rand van het werkoppervlak. Het werkstuk zal waarschijnlijk splijten en het bevestigingsmiddel kan vrij wegvliegen of terugkaatsen en iemand raken.

• Gebruik alleen onderdelen, bevestigingsmiddelen en accessoires die worden aanbevolen of verkocht door SENCO. Wijzig het gereedschap niet zonder toestemming van SENCO.

• Gebruik alleen schone, droge, gereguleerde perslucht met de aanbevolen druk.


• Sluit gereedschap niet aan op een luchtdruk die mogelijk hoger is dan 200 psig of 13,7 bar.

• Luchtcompressoren die worden gebruikt om perslucht aan dit gereedschap te leveren, moeten voldoen aan de vereisten van ANSI/ASME B 19.1–1995 (VS), "Safety Standard For Air Compressor Systems."

• De luchtslang moet een minimale werkdruk hebben van 150 psig (10,3 bar) of 150% van de maximale druk die in het systeem wordt geproduceerd, afhankelijk van wat hoger is.

• Het gereedschap en de luchtslang moeten een slangkoppeling hebben zodat alle druk van het gereedschap wordt verwijderd wanneer de koppeling wordt losgekoppeld.

• Gebruik het gereedschap niet zonder gevarenetiket op het gereedschap. Als het etiket ontbreekt, beschadigd of onleesbaar is, neem dan contact op met uw SENCO-vertegenwoordiger om een nieuw etiket te verkrijgen.

• Plaats uzelf altijd in een stevige, evenwichtige positie bij het gebruik of hanteren van het gereedschap.

• Neem voor informatie over het "SENCO Safety First Program" contact op met uw SENCO-vertegenwoordiger.


GEBRUIK VAN HET GEREEDSCHAP

Lees het hoofdstuk "Veiligheidswaarschuwingen" voordat u het gereedschap gebruikt.

Om te laden:

• Plaats de strip bevestigingsmiddelen in het magazijn met de punten op de bevestigingsgeleider. Gebruik alleen originele SENCO-bevestigingsmiddelen. Niet laden met werkstukcontact (veiligheidselement) of trekker ingedrukt.

• Duw de rail naar voren totdat deze vastklikt.

• Deze gereedschappen hebben een instelbare trekker en kunnen worden ingesteld voor Contact Actuation () of voor Sequential Actuation ().

• Met een Contact-Actuation ("Dual-Action") trekker kunnen spijkers op twee manieren worden ingeslagen:
  A De eerste manier:

  ① Druk het werkstukcontact (veiligheidselement) tegen het werkoppervlak.
  ② Haal de trekker over en het bevestigingsmiddel wordt ingeslagen.
  B De tweede manier:

  ① Haal de trekker over.
  ② Druk het werkstukcontactelement tegen het werkoppervlak en sla een bevestigingsmiddel in. Elke keer dat u het werkstukcontact (veiligheidselement) tegen het werkoppervlak drukt, wordt een bevestigingsmiddel ingeslagen.
• Deze bedieningsmodus heeft de voorkeur wanneer u een hoge productie en snelle plaatsing van bevestigingsmiddelen wenst.

• Met een Sequential Actuation (Restrictive) trekker kunnen bevestigingsmiddelen slechts op één manier worden ingeslagen:

  ① Druk het werkstukcontact (veiligheidselement) tegen het werkoppervlak.
  ② Haal de trekker over.
• Deze bedieningsmodus is handig wanneer u een nauwkeurige plaatsing van bevestigingsmiddelen vereist.

Lees de "Customer Satisfaction and Safety reminder" (CSSr) in de gereedschaps- en bevestigingsmiddelen dozen voor veiligheidsinformatie over de Contact-Actuation en Sequential trigger modi. Onder bepaalde omstandigheden kan de Sequential trigger modus de kans op letsel bij u of anderen die met u samenwerken verminderen.

• De FinishPro18BMg is uitgerust met een LED-koplamp. Om het licht aan te zetten, drukt u op de rode aan/uit-knop. Om het uit te zetten, drukt u nogmaals op de knop.


Om de diepte aan te passen waarop het bevestigingsmiddel wordt ingeslagen:

• Koppel de luchttoevoer los.

• Gebruik uw duim of wijsvinger om aan het wiel te draaien om het werkstukcontact (veiligheidselement) van de dieptecontrole aan te passen om de gewenste diepte te bereiken.


Om de richting van de uitlaatlucht aan te passen:

• Draai de uitlaatdeflector naar de gewenste locatie.


Mocht er een spijkervastloper optreden:

• Koppel de luchttoevoer los.

• Duw op de vergrendeling en schuif de rail open. Verwijder bevestigingsmiddelen.

• Maak de E-Z Clear-vergrendeling los en open de deur.

• Verwijder het vastgelopen bevestigingsmiddel.
• Sluit de deur en vergrendel deze.
• Houd het gereedschap van uzelf en anderen af gericht en sluit lucht aan op het gereedschap.


ONDERHOUD

• Reparaties anders dan die hier worden beschreven, mogen alleen worden uitgevoerd door getraind, gekwalificeerd personeel. Neem contact op met SENCO voor informatie op: 1-800-543-4596.
• Lees het hoofdstuk "Veiligheidswaarschuwingen" voordat u het gereedschap onderhoudt.
• Alle schroeven moeten goed vastgedraaid blijven. Losse schroeven leiden tot onveilige bediening en het breken van onderdelen.

• Maak bij losgekoppeld gereedschap dagelijks een inspectie om een vrije beweging van het veiligheidselement en de trekker te garanderen. Gebruik het gereedschap niet als het veiligheidselement of de trekker blijft steken of vastloopt.

• Veeg het gereedschap dagelijks schoon en inspecteer het op slijtage. Gebruik alleen niet-ontvlambare reinigingsoplossingen indien nodig.

• NIET WEKEN.
•
  Dergelijke oplossingen kunnen O-ringen en andere gereedschapsdelen beschadigen.

PROBLEEMOPLOSSING

1. SYMPTOOM
   Luchtlek nabij de bovenkant van het gereedschap / Trage werking

OPLOSSING

• Controleer de luchttoevoer / draai de schroeven vast of installeer de onderdelenset YK0868

2. SYMPTOOM
   Luchtlek nabij de onderkant van het gereedschap / Slechte terugkeer.

OPLOSSING

• Reinig het gereedschap / Draai de schroeven vast of installeer de onderdelenset YK0868.

3. SYMPTOOM
   Andere problemen.

OPLOSSING

• Neem contact op met SENCO.

ACCESSOIRES

SENCO biedt een complete lijn accessoires voor uw SENCO-gereedschap, waaronder:

• Luchtcompressoren
• Slang
• Koppelingen
• Fittingen
• Veiligheidsbrillen
• Manometers
• Smeermiddelen
• Regelaars
• Filters

Vraag uw vertegenwoordiger naar #DLD118 voor meer informatie of een complete geïllustreerde catalogus van SENCO-accessoires.

TECHNISCHE SPECIFICATIE

SPECIFICATIE BEVESTIGINGSMIDDEL

Senco Brands, Inc.
4270 Ivy Pointe Blvd.
Cincinnati, OH 45245
1-800-543-4596
www.senco.com
