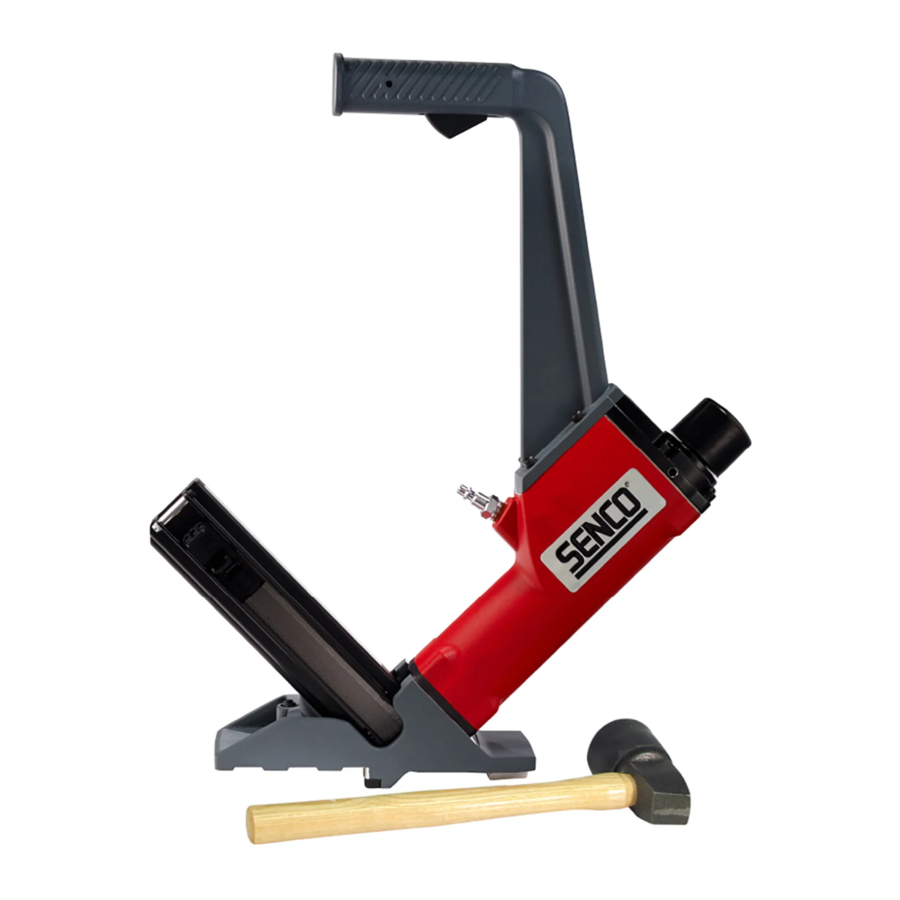

Senco SHF200 - Handleiding spijkermachine

Veiligheidswaarschuwingen

	Lees en begrijp de etiketten en handleiding van het gereedschap. Het niet opvolgen van waarschuwingen kan leiden tot DE DOOD of ERNSTIG LETSEL.
	Gebruik veiligheidsuitrusting. Draag altijd een ANSI Z87.1-veiligheidsbril met permanent bevestigde zijschermen. Stofmasker, antislip veiligheidsschoenen, veiligheidshelm of gehoorbescherming moeten worden gebruikt voor de juiste omstandigheden. Het niet doen hiervan kan leiden tot persoonlijk letsel.
	Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
	EXPLOSIEGEVAAR Gebruik het gereedschap nooit in een explosieve atmosfeer of in de buurt van brandbare materialen zoals ontvlambare vloeistoffen, gassen of stof.
	Gebruik nooit zuurstof, koolstofdioxide of een ander gas in flessen als energiebron voor dit gereedschap; het gereedschap zal exploderen en ernstig letsel veroorzaken.
	Zorg altijd voor een stevige, evenwichtige positie bij het gebruik of hanteren van het gereedschap. Gebruik dit gereedschap alleen voor de installatie van vloeren.
Safety First. The only way to work.®	Neem contact op met uw SENCO-vertegenwoordiger voor informatie over het "SENCO Safety First Program".
	Haal altijd uw vinger van de trekker als u geen bevestigingsmiddelen vastschroeft. Draag het gereedschap nooit met uw vinger op of onder de trekker. Het gereedschap zal een bevestigingsmiddel uitwerpen als de bumper van de ontstekingsklep wordt geraakt.
	Ga er altijd van uit dat het gereedschap bevestigingsmiddelen bevat. Houd het gereedschap van uzelf en anderen af gericht. Geen paardrijden. Respecteer het gereedschap als een werkinstrument.
	Gebruik dit gereedschap alleen voor het installeren van hardhouten vloeren over een ondervloer. Gebruik het nooit om vloeren direct over beton te installeren.
	Schroef geen bevestigingsmiddelen bovenop andere bevestigingsmiddelen of met het gereedschap in een te steile hoek; de bevestigingsmiddelen kunnen terugkaatsen en iemand verwonden.
	Koppel het gereedschap los van de luchttoevoer voordat u onderhoud aan het gereedschap uitvoert, een vastgelopen bevestigingsmiddel verwijdert, het werkgebied verlaat, het gereedschap naar een andere locatie verplaatst of het gereedschap aan een andere persoon overhandigt.
	Houd het gereedschap altijd stevig in de werkpositie (boven de ondervloer) wanneer u de luchttoevoer aansluit. Laat het gereedschap nooit op zijn kant liggen terwijl de luchttoevoer is aangesloten. Draag of manipuleer het gereedschap altijd aan de handgreep.
	Zorg ervoor dat alle schroeven en doppen te allen tijde stevig zijn vastgedraaid. Inspecteer dagelijks de vrije beweging van de trekker. Gebruik het gereedschap nooit als er onderdelen ontbreken of beschadigd zijn.
	Gebruik nooit een gereedschap dat lucht lekt of gerepareerd moet worden.

Gebruik van het gereedschap

• Lees de "Veiligheidswaarschuwingen" voordat u het gereedschap gebruikt.
• Sluit de luchttoevoer aan op het gereedschap terwijl het rechtop op de ondervloer staat. Draag of manipuleer het gereedschap altijd aan de handgreep wanneer het is aangesloten op de luchttoevoer.

• Om te laden:
  Plaats, terwijl het gereedschap rechtop op de ondervloer staat, een strip bevestigingsmiddelen in de achterkant van het magazijn. Gebruik alleen originele SENCO-bevestigingsmiddelen.

• Trek de invoerschoen volledig naar achteren en laat deze langzaam los om achter de bevestigingsmiddelen in te grijpen. Er kunnen storingen optreden als de invoerclip niet is ingeschakeld.

• Gebruik de rubberen kant van de hamer om de vloer stevig op zijn plaats te zetten.

• De rand van de basis moet goed aansluiten op de tong van de vloer. Er moet neerwaartse druk worden uitgeoefend om een goede plaatsing van het bevestigingsmiddel te garanderen.

• Activeer het gereedschap door op de trekker te drukken en lichtjes op de kop van de kop te slaan met de RUBBEREN KANT van de hamer die bij het gereedschap wordt geleverd. Sla nooit op het gereedschap met het metalen uiteinde van de hamer.

• Mocht er een storing in een bevestigingsmiddel optreden, koppel dan de luchttoevoer los.

• Maak de invoerclip los en verwijder de bevestigingsmiddelen uit het gereedschap.

• Om de storing te verhelpen:

  1. Verwijder 4 KD0037-schroeven om de basisassemblage en de geleider/magazijnassemblage van het hoofdgedeelte te scheiden.
  2. Verwijder 4 KB6449-schroeven om het geleidergedeelte van de magazijnassemblage te scheiden.
  3. Verwijder 2 KD0030-schroeven om de geleidergedeelteplaat van de magazijnassemblage te scheiden.
  4. Verwijder het vastgelopen bevestigingsmiddel.
  5. Inspecteer de onderdelen van de toevoerassemblage op slijtage en beschadigingen.
  6. Zet in omgekeerde volgorde weer in elkaar.

Onderhoud

• Lees en begrijp de handleiding "VEILIGHEIDSINSTRUCTIES" die bij dit gereedschap is geleverd voordat u het gereedschap gebruikt.
• Alle schroeven moeten goed vast blijven zitten. Losse schroeven leiden tot onveilige bediening en het breken van onderdelen.

• Spuit dagelijks Senco pneumatische olie (5 tot 10 druppels) in de luchtinlaat. (Afhankelijk van de frequentie van het gebruik van het gereedschap.) Andere oliën kunnen O-ringen en andere gereedschaponderdelen beschadigen.

• Veeg het gereedschap dagelijks schoon en inspecteer het op slijtage. Gebruik alleen niet-ontvlambare reinigingsoplossingen indien nodig – NIET DOMPELEN.


  Dergelijke oplossingen kunnen O-ringen en andere gereedschaponderdelen beschadigen.

Probleemoplossing

Reparaties die hier niet worden beschreven, mogen alleen worden uitgevoerd door getraind, gekwalificeerd personeel. Neem contact op met SENCO voor informatie op: 1-800-543-4596.

• Lees het hoofdstuk "Veiligheidswaarschuwingen" voordat u het gereedschap onderhoudt.

	SYMPTOOM	OPLOSSING
	Luchtlek nabij de bovenkant van het gereedschap/Trage werking.	Controleer de luchttoevoer/draai de schroeven vast.
	Luchtlek nabij de onderkant van het gereedschap/Slecht terugkeer.	Maak het gereedschap schoon/draai de schroeven vast.
	Gebroken of versleten driver.	Vervang de zuigerdrivercilinder, set EA0349.
	Andere problemen.	Neem contact op met SENCO.

Accessoires

SENCO biedt een volledig assortiment accessoires voor uw SENCO-gereedschap, waaronder:

• Luchtcompressoren
• Slangen
• Koppelingen
• Fittingen
• Veiligheidsbrillen
• Manometers
• Smeermiddelen
• Regelaars
• Filters

Vraag uw vertegenwoordiger naar #MK336 voor meer informatie of een complete geïllustreerde catalogus van SENCO-accessoires.

Specificaties

SHF200 Hardwood Flooring Cleat Nailer - aandrijving 16 gauge, SENCO L Style, 1 ½-2 inch Head Flooring Cleat Nails

TECHNISCHE SPECIFICATIES

Senco Brands, Inc.
4270 Ivy Pointe Blvd.
Cincinnati, OH 45245
1-800-543-4596
www.senco.com
