VEILIGHEIDSWAARSCHUWINGEN

• Lees en begrijp de labels op het gereedschap en de handleiding. Het niet opvolgen van waarschuwingen kan leiden tot DE Dood of ERNSTIG LETSEL.
  Bewaar deze instructies
• Gebruik veiligheidsuitrusting. Draag altijd een ANSI Z87.1-veiligheidsbril met permanent bevestigde zijbeschermers. Stofmasker, antislip veiligheidsschoenen, veiligheidshelm of gehoorbescherming moeten worden gebruikt voor de juiste omstandigheden. Het niet doen kan leiden tot persoonlijk letsel.

• Persoonlijke veiligheid
  Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.

• Explosiegevaar
  Gebruik het gereedschap nooit in een explosieve atmosfeer of in de aanwezigheid van brandbare materialen zoals ontvlambare vloeistoffen, gassen of stof.
• Gebruik nooit zuurstof, koolstofdioxide of een ander gas in flessen als energiebron voor dit gereedschap; het gereedschap zal exploderen en ernstig letsel veroorzaken.

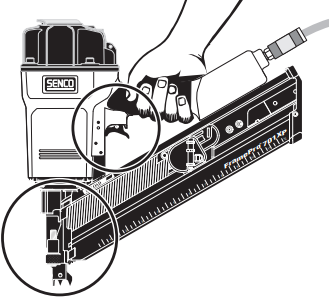

• Haal altijd uw vinger van de trekker als u geen bevestigingsmiddelen aan het aanbrengen bent. Draag het gereedschap nooit met uw vinger op of onder de trekker. Het gereedschap zal een bevestigingsmiddel uitwerpen als het veiligheidselement wordt geraakt.

• Ga er altijd van uit dat het gereedschap bevestigingsmiddelen bevat. Maak geen grapjes. Respecteer het gereedschap als een werkend werktuig.

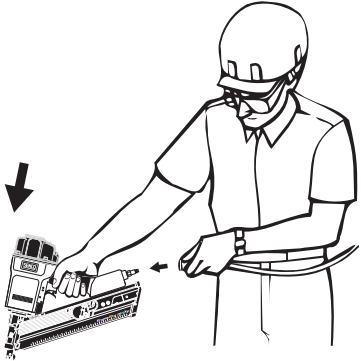

• Houd het gereedschap van uzelf en anderen af gericht en sluit de lucht aan op het gereedschap.
• Gereedschap moet worden bediend op de laagste druk die nodig is voor de toepassing. Dit vermindert het geluidsniveau, de slijtage van onderdelen en het energieverbruik.

• Drijf bevestigingsmiddelen alleen in het werkoppervlak; nooit in materialen die te hard zijn om door te dringen.

• Drijf geen bevestigingsmiddelen bovenop andere bevestigingsmiddelen of met het gereedschap in een te steile hoek; de bevestigingsmiddelen kunnen afketsen en iemand verwonden.

• Bij het gebruik van het gereedschap moet voorzichtigheid worden betracht vanwege de mogelijkheid van terugslag van het gereedschap nadat een bevestigingsmiddel is aangebracht. Als het per ongeluk wordt toegestaan dat het veiligheidselement opnieuw contact maakt met het werkoppervlak na een terugslag, wordt er een ongewenst bevestigingsmiddel aangebracht. Laat het gereedschap daarom volledig van het werkoppervlak terugkaatsen nadat een bevestigingsmiddel is aangebracht om deze situatie te voorkomen. Duw het veiligheidselement niet op het werkoppervlak totdat er een tweede bevestigingsmiddel gewenst is.

• Drijf geen bevestigingsmiddelen dicht bij de rand van het werkoppervlak. Het werkstuk zal waarschijnlijk splijten en het bevestigingsmiddel kan vrij vliegen of afketsen en iemand raken.

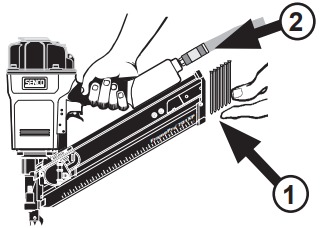

• Het gereedschap kan een bevestigingsmiddel uitwerpen wanneer het op de luchttoevoer is aangesloten; daarom,
  1. alle bevestigingsmiddelen uit het gereedschap verwijderen
  2. voordat de lucht wordt aangesloten.

• Gebruik het gereedschap nooit als het veiligheidselement, de trekker of de veren onbruikbaar, ontbrekend of beschadigd zijn. Niet knoeien met of verwijder het veiligheidselement, de trekker of de veren.

• Koppel het gereedschap los van de lucht voordat u onderhoud aan het gereedschap uitvoert, een vastgelopen bevestigingsmiddel verwijdert, het werkgebied verlaat, het gereedschap naar een andere locatie verplaatst of het gereedschap aan een andere persoon overhandigt.

• Zorg ervoor dat alle schroeven en doppen te allen tijde goed vastzitten. Voer dagelijks inspecties uit op vrije beweging van de trekker en het veiligheidselement. Gebruik het gereedschap nooit als er onderdelen ontbreken of beschadigd zijn.

• Gebruik alleen onderdelen, bevestigingsmiddelen en accessoires die door SENCO worden aanbevolen of verkocht. Wijzig het gereedschap niet zonder toestemming van SENCO.

• Gebruik alleen schone, droge, gereguleerde perslucht met de aanbevolen druk.

• Sluit geen gereedschap aan op een luchtdruk die mogelijk hoger is dan 200 psig of 13,7 bar.

• Luchtcompressoren die worden gebruikt om perslucht aan dit gereedschap te leveren, moeten voldoen aan de vereisten van ANSI/ ASME B 19.1–1995 (VS), "Safety Standard For Air Compressor Systems."

• De luchtslang moet een minimale werkdruk hebben van 150 psig (10,3 bar) of 150% van de maximale druk die in het systeem wordt geproduceerd, afhankelijk van wat hoger is.

• Het gereedschap en de luchtslang moeten een slangkoppeling hebben zodat alle druk van het gereedschap wordt verwijderd wanneer de koppeling wordt losgekoppeld.

• Laad geen bevestigingsmiddelen met de trekker of het veiligheidselement ingedrukt.

• Gebruik nooit een gereedschap dat lucht lekt of gerepareerd moet worden.

• Gebruik het gereedschap niet zonder gevarenlabel op het gereedschap. Als het label ontbreekt, beschadigd of onleesbaar is, neem dan contact op met uw SENCO-vertegenwoordiger om een nieuw label te verkrijgen.

• Plaats uzelf altijd in een stevige, evenwichtige positie bij het gebruiken of hanteren van het gereedschap.

• Neem contact op met uw SENCO-vertegenwoordiger voor informatie over het "SENCO Safety First Program".

HET GEREEDSCHAP GEBRUIKEN

• Lees het hoofdstuk "Veiligheidswaarschuwingen" voordat u het gereedschap gebruikt.

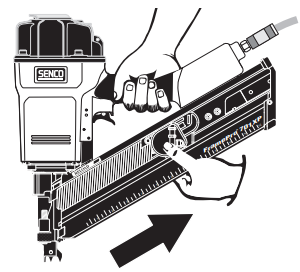

Laden

1. Sluit de luchttoevoer aan.
2. Plaats een strook nagels in de achterkant van het magazijn.
   • Gebruik alleen originele SENCO bevestigingsmiddelen (zie onderdelentabel).

• Niet laden met het werkstukcontact (veiligheidselement) of de trekker ingedrukt.
• Trek de aanvoerschoen naar achteren.


• Met een contactactiveringstrekker ("Dual-Action") kunnen nagels op twee manieren worden ingeslagen:

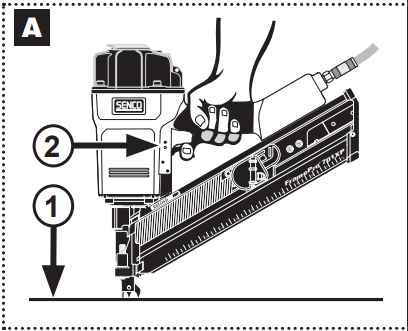

  1. De eerste manier:

     1. Druk het werkstukcontact (veiligheidselement) tegen het werkoppervlak.
     2. Haal de trekker over en de bevestiger wordt ingeslagen.

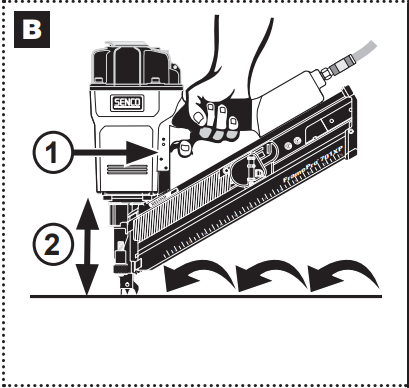

  2. De tweede manier:

     1. Haal de trekker over.
     2. Druk het werkstukcontactelement tegen het werkoppervlak en schiet een bevestiger in. Elke keer dat u het werkstukcontact (veiligheidselement) tegen het werkoppervlak drukt, wordt er een bevestiger ingeslagen. - Deze manier van werken verdient de voorkeur als u een hoge productie en snelle plaatsing van bevestigingsmiddelen wilt.

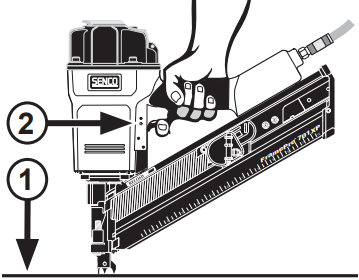

• Met een sequentiële activeringstrekker (restrictief) kunnen bevestigingsmiddelen slechts op één manier worden ingeslagen:

  1. Druk het werkstukcontact (veiligheidselement) tegen het werkoppervlak.
  2. Haal de trekker over.
• Deze manier van werken is handig wanneer u een nauwkeurige plaatsing van bevestigingsmiddelen nodig hebt.

Lees de "Klanttevredenheid en veiligheidsherinnering" (CSSR) in de gereedschaps- en bevestigingsmiddelendozen voor veiligheidsinformatie over de contactactivering en sequentiële trekkermodi. Onder bepaalde omstandigheden kan de sequentiële trekkermodus de kans op letsel bij u of anderen die met u samenwerken verminderen.

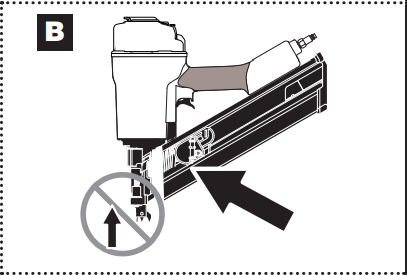

De diepte aanpassen waarop de bevestiger wordt ingeslagen

• Koppel eerst de luchttoevoer los.
• Draai met uw duim of wijsvinger aan het wiel om het werkstukcontact (veiligheidselement) van de dieptecontrole aan te passen om de gewenste diepte te bereiken.

Als er een vastloper van een spijker optreedt

• Koppel de luchttoevoer los.

  1. Maak de aanvoerschoen los en schuif hem naar voren.
  2. Verwijder bevestigingsmiddelen uit het gereedschap.

• Maak de vergrendelingsknop aan de achterkant van het gereedschap met de hand los. Trek het magazijn naar achteren.

• Verwijder vastgelopen bevestigingsmiddel uit het geleidelichaam.

• Schuif het magazijn terug in de juiste positie en draai de vergrendelingsknop vast.
• Sluit de luchttoevoer aan en vervang de bevestigingsmiddelen.
• Trek de aanvoerschoen naar achteren.

• Het gereedschap kan worden omgebouwd voor toepassingen zonder teenagel (vlak oppervlak) door de no-mar-pad toe te voegen.

• De deflector kan worden gedraaid om de richting van de uitlaatlucht te veranderen. Koppel de luchttoevoer los, draai de stelschroef los met een inbussleutel en draai de deflector vervolgens in de gewenste richting. Draai de stelschroef vast.

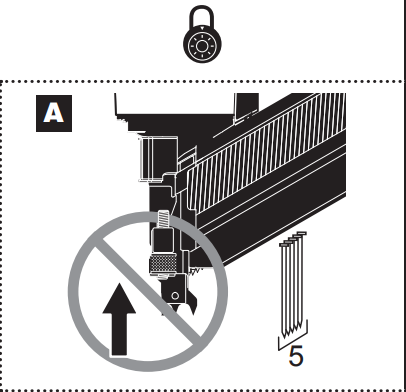

• Dit gereedschap is uitgerust met een vergrendelingsfunctie die voorkomt dat het gereedschap onder de volgende omstandigheden wordt geactiveerd:
  1. Wanneer er ongeveer vijf nagels in het magazijn achterblijven, wordt het werkstukcontact (veiligheidselement) vergrendeld in de niet-ingedrukte positie totdat er meer nagels in het magazijn worden geladen.

     ( Veiligheidsopmerking: vanwege de verschillende nagelgroottes kan het gereedschap eenmaal vergrendelen, maar toch een nagel inslaan als het werkstukcontact opnieuw wordt ingedrukt.)
  2. Wanneer het magazijn naar achteren wordt getrokken, wordt het werkstukcontact vergrendeld in de niet-ingedrukte positie totdat het magazijn naar voren wordt bewogen en op zijn plaats wordt vergrendeld.


ONDERHOUD

• Reparaties anders dan die hier worden beschreven, mogen alleen worden uitgevoerd door opgeleid, gekwalificeerd personeel. Neem contact op met SENCO voor informatie op: 1-800-543-4596.
• Lees het hoofdstuk "Veiligheidswaarschuwingen" voordat u het gereedschap onderhoudt.
• Alle schroeven moeten goed vastzitten. Losse schroeven leiden tot onveilige bediening en het breken van onderdelen.

• Controleer dagelijks met het gereedschap losgekoppeld of het veiligheidselement en de trekker vrij kunnen bewegen. Gebruik het gereedschap niet als het veiligheidselement of de trekker blijft steken of vastloopt.

• Spuit twee keer per dag Senco pneumatische olie (5 tot 10 druppels) in de luchtinlaat (afhankelijk van de frequentie van het gebruik van het gereedschap). Andere oliën kunnen O-ringen en andere gereedschapsdelen beschadigen.

• Veeg het gereedschap dagelijks schoon en controleer het op slijtage. Gebruik alleen niet-ontvlambare reinigingsoplossingen indien nodig.
• NIET DOMPELEN.

•
  Dergelijke oplossingen kunnen O-ringen en andere gereedschapsdelen beschadigen.

PROBLEEMOPLOSSING

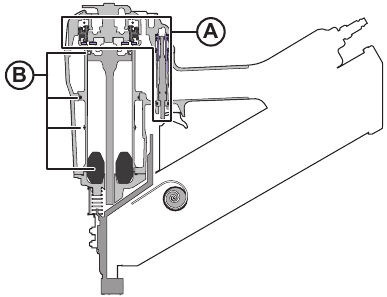

Onderdelensets
Set	Nummer
	YK0243
	YK0244

SYMPTOOM & OPLOSSING

	SYMPTOOM	OPLOSSING
1	Luchtlek in de buurt van de bovenkant van het gereedschap / Trage werking	Controleer de luchttoevoer / Draai de schroeven vast of installeer onderdelenset
2	Luchtlek in de buurt van de onderkant van het gereedschap / Slechte terugkeer.	Reinig het gereedschap / Draai de schroeven vast of installeer onderdelenset .
3	Andere problemen.	Neem contact op met SENCO.

ACCESSOIRES

SENCO biedt een volledige lijn accessoires voor uw SENCO-gereedschap, waaronder:

• Luchtcompressoren
• Slang - Koppelingen
• Fittingen
• Veiligheidsbrillen
• Manometers
• Smeermiddelen
• Regelaars
• Filters

Vraag uw vertegenwoordiger naar #MK336 voor meer informatie of een complete geïllustreerde catalogus van SENCO-accessoires.

OPTIES

SEQUENTIËLE TRIGGER — Deze functie is handig wanneer een nauwkeurige plaatsing van bevestigingsmiddelen vereist is.

TECHNISCHE SPECIFICATIES

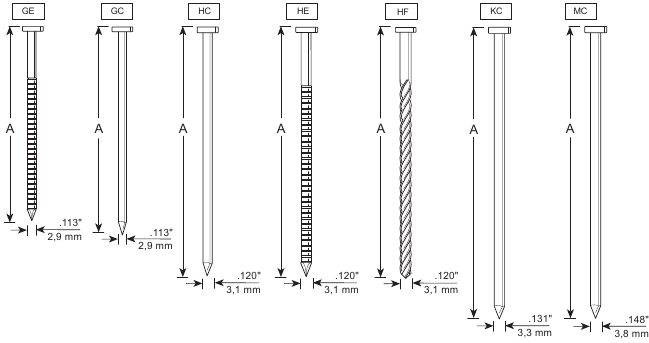

SPECIFICATIES BEVESTIGINGSMIDDELEN

• Afgerond tot de dichtstbijzijnde 5 mm
