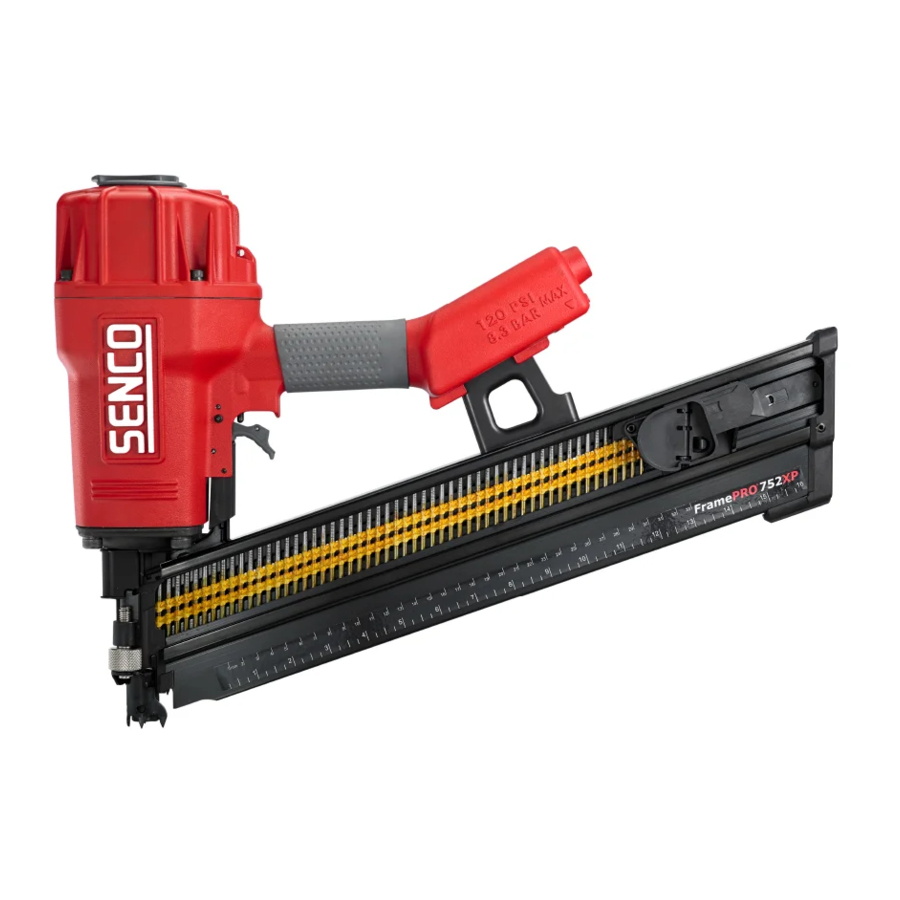

Senco FramePro 752XP - Handleiding Framingspijker

VEILIGHEIDSWAARSCHUWINGEN

	Lees en begrijp de toollabels en de handleiding. Het niet opvolgen van waarschuwingen kan leiden tot DODELIJK of ERNSTIG LETSEL.
	Gebruik veiligheidsuitrusting. Draag altijd ANSI Z87.1-veiligheidsbrillen met permanent bevestigde zijschilden. Stofmasker, antislip veiligheidsschoenen, harde hoed of gehoorbescherming moeten worden gebruikt voor de juiste omstandigheden. Het nalaten hiervan kan leiden tot persoonlijk letsel.
	Persoonlijke veiligheid Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
	Explosiegevaar Gebruik het gereedschap nooit in een explosieve atmosfeer of in de buurt van brandbare materialen, zoals ontvlambare vloeistoffen, gassen of stof.
	Gebruik nooit zuurstof, koolstofdioxide of een ander gas in flessen als energiebron voor dit gereedschap; het gereedschap zal exploderen en ernstig letsel veroorzaken.
	Haal altijd uw vinger van de trekker wanneer u geen bevestigingsmiddelen aan het inslaan bent. Draag het gereedschap nooit met uw vinger op of onder de trekker. Het gereedschap zal een bevestigingsmiddel uitwerpen als het veiligheidselement wordt geraakt.
	Ga er altijd van uit dat het gereedschap bevestigingsmiddelen bevat. Geen onzin. Respecteer het gereedschap als een werkinstrument. Houd het gereedschap van uzelf en anderen af gericht en sluit lucht aan op het gereedschap. Gereedschappen moeten worden bediend met de laagste druk die nodig is voor de toepassing. Dit vermindert het geluidsniveau, de slijtage van onderdelen en het energieverbruik.
	Sla bevestigingsmiddelen alleen in het werkoppervlak; nooit in materialen die te hard zijn om door te dringen.
	Sla geen bevestigingsmiddelen bovenop andere bevestigingsmiddelen of met het gereedschap in een te steile hoek; de bevestigingsmiddelen kunnen afketsen en iemand verwonden.
	Bij gebruik van het gereedschap moet u voorzichtig zijn vanwege de mogelijkheid van terugslag van het gereedschap nadat een bevestigingsmiddel is ingeslagen. Als het veiligheidselement onbedoeld opnieuw in contact komt met het werkoppervlak na een terugslag, wordt een ongewenst bevestigingsmiddel ingeslagen. Laat het gereedschap daarom volledig van het werkoppervlak terugkaatsen nadat een bevestigingsmiddel is ingeslagen om deze situatie te vermijden. Duw het veiligheidselement pas op het werkoppervlak als een tweede bevestigingsmiddel gewenst is.
	Sla geen bevestigingsmiddelen dicht bij de rand van het werkoppervlak in. Het werkstuk zal waarschijnlijk splijten en het bevestigingsmiddel kan vrij vliegen of afketsen en iemand raken.
	Het gereedschap kan een bevestigingsmiddel uitwerpen wanneer het is aangesloten op de luchttoevoer; daarom, verwijder alle bevestigingsmiddelen uit het gereedschap voordat u de lucht aansluit.
	Gebruik het gereedschap nooit als het veiligheidselement, de trekker of de veren onbruikbaar, ontbrekend of beschadigd zijn. Manipuleer of verwijder het veiligheidselement, de trekker of de veren niet.
	Koppel het gereedschap los van de lucht voordat u onderhoud aan het gereedschap uitvoert, een vastgelopen bevestigingsmiddel verwijdert, het werkgebied verlaat, het gereedschap naar een andere locatie verplaatst of het gereedschap aan een andere persoon overhandigt.
	Zorg ervoor dat alle schroeven en kappen te allen tijde goed vastzitten. Voer dagelijks inspecties uit op vrije beweging van de trekker en het veiligheidselement. Gebruik het gereedschap nooit als er onderdelen ontbreken of beschadigd zijn.
	Gebruik alleen onderdelen, bevestigingsmiddelen en accessoires die worden aanbevolen of verkocht door SENCO. Pas het gereedschap niet aan zonder toestemming van SENCO.
	Gebruik alleen schone, droge, gereguleerde perslucht met de aanbevolen druk.
	Sluit geen gereedschap aan op een luchtdruk die mogelijk hoger is dan 200 psig of 13,7 bar.
	Luchtcompressoren die worden gebruikt om perslucht aan dit gereedschap te leveren, moeten voldoen aan de vereiste ANSI/ASME B 19.1–1995 (VS), "Safety Standard For Air Compressor Systems."
	De luchtslang moet een minimale werkdruk hebben van 150 psig (10,3 bar) of 150% van de maximale druk die in het systeem wordt geproduceerd, afhankelijk van wat hoger is.
	Het gereedschap en de luchtslang moeten een slangkoppeling hebben, zodat alle druk van het gereedschap wordt verwijderd wanneer de koppelingsverbinding wordt losgekoppeld.
	Laad geen bevestigingsmiddelen met de trekker of het veiligheidselement ingedrukt.
	Gebruik nooit een gereedschap dat lucht lekt of gerepareerd moet worden.
	Gebruik het gereedschap niet zonder gevarenetiket op het gereedschap. Als het etiket ontbreekt, beschadigd of onleesbaar is, neem dan contact op met uw SENCO-vertegenwoordiger om een nieuw etiket te verkrijgen.
	Plaats uzelf altijd in een stevig evenwichtige positie bij het gebruik of hanteren van het gereedschap.
Veiligheid eerst. De enige manier om te werken.®	Neem voor informatie over het "SENCO Safety First Program" contact op met uw SENCO-vertegenwoordiger.

HET GEREEDSCHAP GEBRUIKEN

• Lees het gedeelte "Veiligheidswaarschuwingen" voordat u het gereedschap gebruikt.

	Laden: Sluit de luchttoevoer aan. Steek een strook nagels in de achterkant van het magazijn. Gebruik alleen originele SENCO-bevestigingsmiddelen (zie de onderdelentabel). Niet laden met werkstukcontact (veiligheidselement) of trekker ingedrukt.
	Trek de invoerschoen terug.

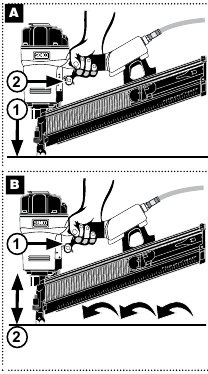

	Met een contactbediening ("Dual-Action")-trekker kunnen nagels op twee manieren worden ingeslagen: De eerste manier: Druk het werkstukcontact (veiligheidselement) tegen het werkoppervlak. Haal de trekker over en de bevestiger wordt ingeslagen. De tweede manier: Haal de trekker over. Druk het werkstukcontactelement tegen het werkoppervlak en sla een bevestiger in. Elke keer dat u het werkstukcontact (veiligheidselement) tegen het werkoppervlak drukt, wordt er een bevestiger ingeslagen. Deze manier van werken heeft de voorkeur wanneer u een hoge productie en snelle plaatsing van bevestigers wenst.
	Met een sequentiële bediening (restrictieve) trekker kunnen bevestigers slechts op één manier worden ingeslagen: Druk het werkstukcontact (veiligheidselement) tegen het werkoppervlak. Haal de trekker over. Deze manier van werken is handig wanneer u een nauwkeurige plaatsing van de bevestigers vereist.
	Lees de "Customer Satisfaction and Safety Reminder" (CSSR) in de gereedschaps- en bevestigingsmiddelen dozen voor veiligheidsinformatie met betrekking tot de contactbediening en sequentiële trekker modi. Onder bepaalde omstandigheden kan de sequentiële trekker modus de kans op letsel voor u of anderen die met u samenwerken verminderen.
	Om de diepte waarop de bevestiger wordt ingeslagen aan te passen: Koppel eerst de luchttoevoer los. Draai met uw duim of wijsvinger aan het wiel om het dieptecontrole werkstukcontact (veiligheidselement) aan te passen om de gewenste diepte te bereiken.
	Mocht er een nagel vast komen te zitten: Koppel de luchttoevoer los.
	Laat de invoerschoen los en schuif hem naar voren. Verwijder de bevestigingsmiddelen uit het gereedschap.
	Draai de vergrendelknop aan de achterkant van het gereedschap met de hand los. Trek het magazijn naar achteren.
	Verwijder de vastgelopen bevestiger uit het geleiderlichaam.
	Schuif het magazijn terug op zijn plaats en draai de vergrendelknop vast. Sluit de luchttoevoer aan en vervang de bevestigingsmiddelen. Trek de invoerschoen terug.
	Het gereedschap kan worden omgebouwd voor toepassingen zonder nagels (vlak oppervlak) door de geen-markeerpad toe te voegen.
	De deflector kan worden gedraaid om de richting van de uitlaatlucht te veranderen. Koppel de luchttoevoer los, draai de dopbout los met een inbussleutel en draai de deflector in de gewenste richting. Draai de dopbout vast.

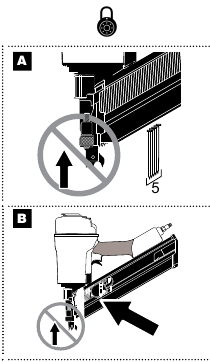

	Dit gereedschap is uitgerust met een vergrendelingsfunctie die voorkomt dat het gereedschap onder de volgende omstandigheden wordt geactiveerd: Wanneer er ongeveer vijf nagels in het magazijn zitten, wordt het werkstukcontact (veiligheidselement) vergrendeld in de niet-ingedrukte positie totdat er meer nagels in het magazijn zijn geladen. (Veiligheidsopmerking: Vanwege verschillende nagelgroottes kan het gereedschap eenmaal vergrendelen, maar toch een nagel inslaan als het werkstukcontact opnieuw wordt ingedrukt.) Wanneer het magazijn naar achteren wordt getrokken, wordt het werkstukcontact vergrendeld in de niet-ingedrukte positie totdat het magazijn naar voren wordt bewogen en op zijn plaats wordt vergrendeld.

ONDERHOUD

•
  Reparaties anders dan die hier worden beschreven, mogen alleen worden uitgevoerd door opgeleid, gekwalificeerd personeel. Neem contact op met SENCO voor informatie op: 1-800-543-4596.
• Lees het gedeelte "Veiligheidswaarschuwingen" voordat u het gereedschap onderhoudt.
• Alle schroeven moeten strak worden gehouden. Losse schroeven leiden tot onveilige bediening en het breken van onderdelen.

• Maak, terwijl het gereedschap is losgekoppeld, dagelijks een inspectie om een vrije beweging van het veiligheidselement en de trekker te verzekeren. Gebruik het gereedschap niet als het veiligheidselement of de trekker blijft steken of vastloopt.

• Spuit tweemaal per dag SENCO pneumatische olie (5 tot 10 druppels) in de luchtinlaat (afhankelijk van de frequentie van het gebruik van het gereedschap). Andere oliën kunnen O-ringen en andere gereedschaps onderdelen beschadigen.

• Veeg het gereedschap dagelijks schoon en inspecteer het op slijtage. Gebruik alleen niet-ontvlambare reinigingsoplossingen indien nodig.

• NIET DOMPELEN.
•
  Dergelijke oplossingen kunnen O–ringen en andere gereedschaps onderdelen beschadigen.

PROBLEEMOPLOSSING

ACCESSOIRES

SENCO biedt een complete lijn accessoires voor uw SENCO gereedschap, waaronder:

• Luchtcompressoren
• Slang
• Koppelingen
• Fittingen
• Veiligheidsbrillen
• Manometers
• Smeermiddelen
• Regelaars
• Filters

Voor meer informatie of een complete geïllustreerde catalogus van SENCO accessoires, vraag uw vertegenwoordiger naar #MK336.

OPTIES

SEQUENTIËLE TREKKER — Deze functie is handig wanneer een nauwkeurige plaatsing van de bevestiger vereist is.

TECHNISCHE SPECIFICATIES

SPECIFICATIES BEVESTIGINGSMIDDELEN

* Afgerond op de dichtstbijzijnde 5 mm

Senco Brands, Inc.
4270 Ivy Pointe Blvd.
Cincinnati, OH 45245
1-800-543-4596
www.senco.com
