Handleiding LED-lichtset Traxxas RUSTLER 4x4 (6795)

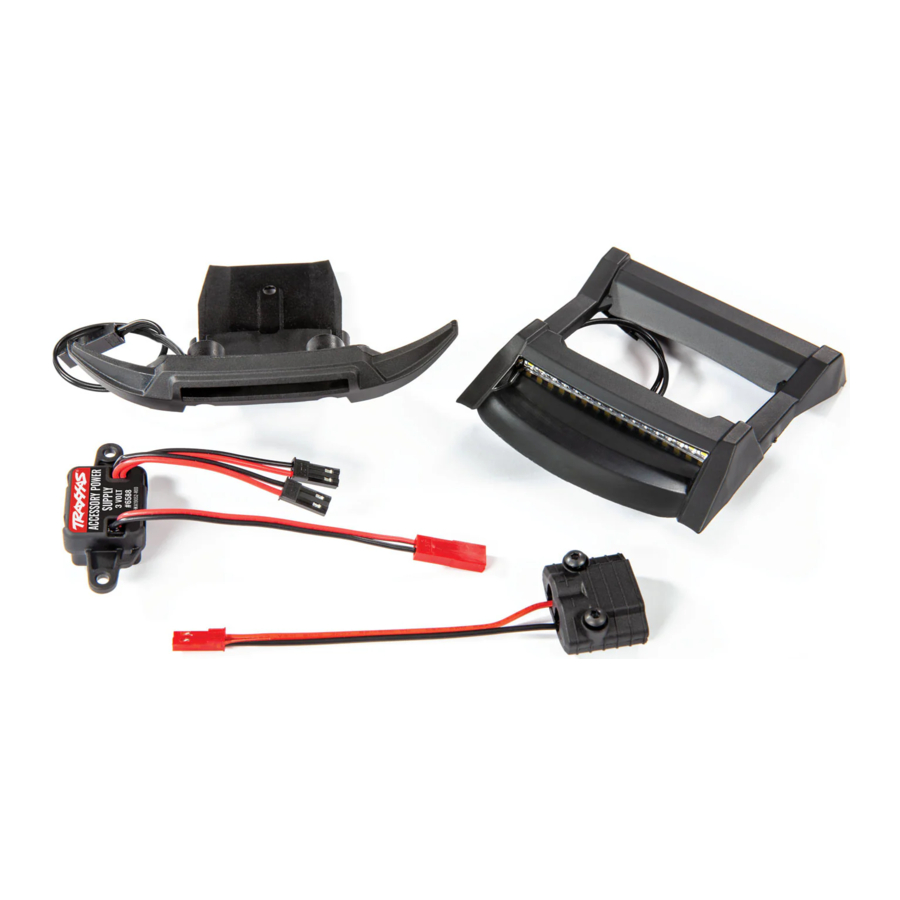

Inhoud van de set

• 3-volt accessoirevoeding
• Stroomaftakking voor elektronische snelheidsregelaar (ESC)
• 3x10 mm knopkop-schroeven (2)
• Dakbeschermplaat met LED-lichtbalken voor en achter
• Voorbumper met LED-lichtbalk
• Body-sjabloon
• Kabelbinders (3)

Benodigde gereedschappen:

• 2,0 mm inbussleutel
• 2,5 mm inbussleutel
• Kegelvormige bodyruimer (onderdeel nr. 3433 of #3433X, afzonderlijk verkrijgbaar)
• Bodyschaar (onderdeel nr. 3431 of #3432, afzonderlijk verkrijgbaar)

RISICO OP LETSEL! Wees voorzichtig met hobbymessen, kegelvormige ruimers en ander snijgereedschap, aangezien deze extreem scherp zijn en ernstig letsel, diepe sneden en/of prikwonden kunnen veroorzaken.

RISICO OP SCHADE AAN ACCU'S! Sluit de stroomaftakking niet aan op de accuconnector. Sluit deze alleen aan op de connector van de elektronische snelheidsregelaar (ESC). Koppel de accu altijd los van de ESC wanneer deze niet in gebruik is om overontlading te voorkomen.

Installatie-instructies

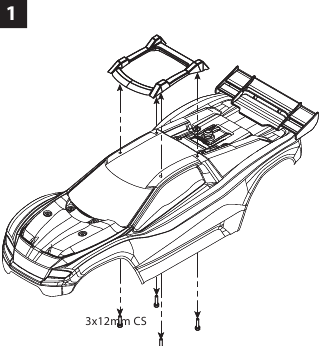

1. Verwijder de bestaande dakbeschermplaat.

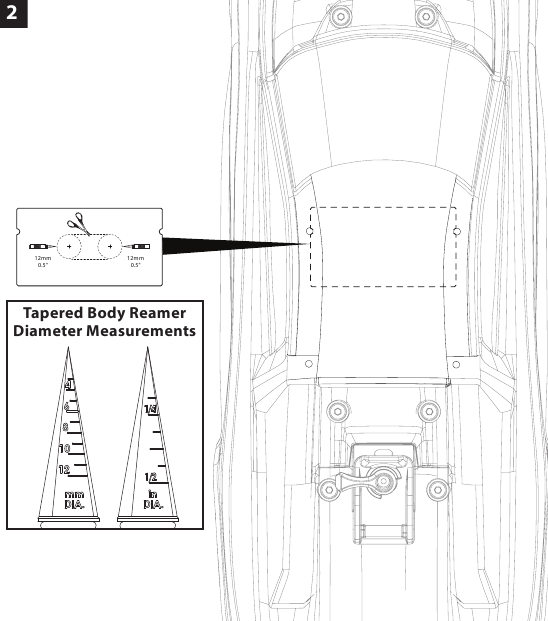

2. Body-aanpassing: Voordat de nieuwe dakbeschermplaat kan worden geïnstalleerd, moet de carrosserie van het voertuig worden aangepast. Verwijder de achterkant van de meegeleverde zelfklevende snijsjabloon. Installeer de sjabloon op de carrosserie van het voertuig en lijn de gaten in de sjabloon uit met de voorste schroefgaten in het dak. Gebruik een kegelvormige bodyruimer om voorzichtig gaten in het dak te snijden tot aan de stippellijnen op de sjabloon (let op de gatdiameters die op de sjabloon zijn aangegeven en de bijbehorende diametermetingen op de bodyruimer). Gebruik een bodyschaar om het gedeelte tussen de twee gaten uit te snijden, zoals aangegeven.

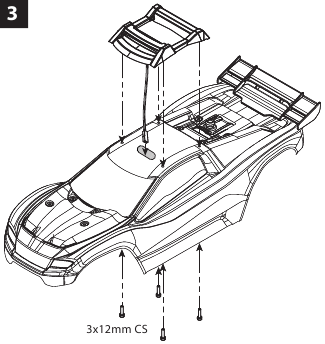

3. Installeer de nieuwe dakbeschermplaat; voer de kabelboomconnector door het gat in het dak.

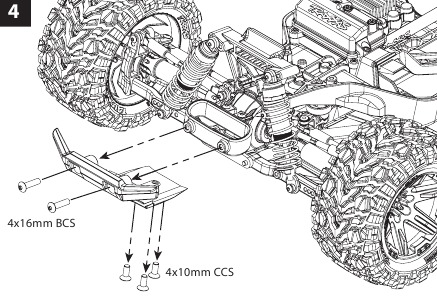

4. Verwijder de bestaande voorbumper.

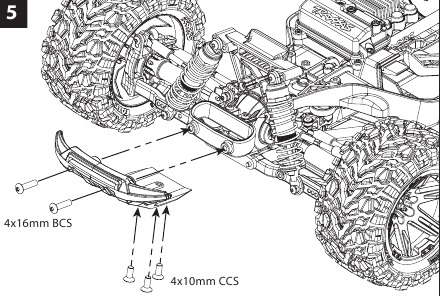

5. Installeer de nieuwe voorbumper. Zie stap 9 voor kabelgeleiding.

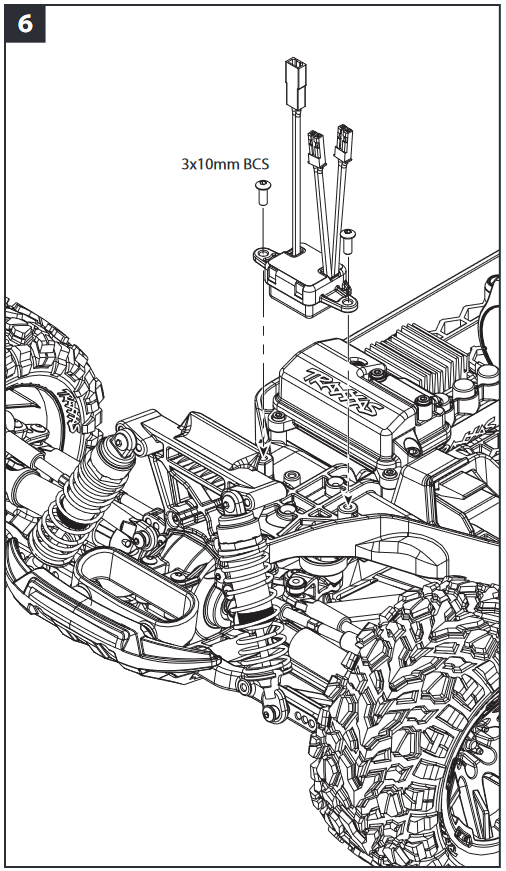

6. Installeer de accessoirevoeding op het chassis.


Belangrijke opmerking! Gebruik de meegeleverde stroomaftakking als de directe batterijbron voor de accessoirevoeding. Sluit niet aan op de accessoire BEC-stroomuitgang op de ESC (indien aanwezig). Het aansluiten van accessoires met een hoge belasting op de voeding terwijl deze rechtstreeks op de ESC is aangesloten, kan het BEC-circuit van de snelheidsregelaar overbelasten. Dit kan ervoor zorgen dat de snelheidsregelaar in thermische beveiligingsmodus gaat of schade aan de snelheidsregelaar veroorzaakt.

RISICO OP SCHADE AAN ACCESSOIRES! Let op de polariteit en draadkleur op de vooraf geïnstalleerde draden op de stroomaftakking. Zorg ervoor dat de polariteit correct is tijdens de installatie op de High-Current Connector: rood (+) (positief), zwart (-) (negatief).

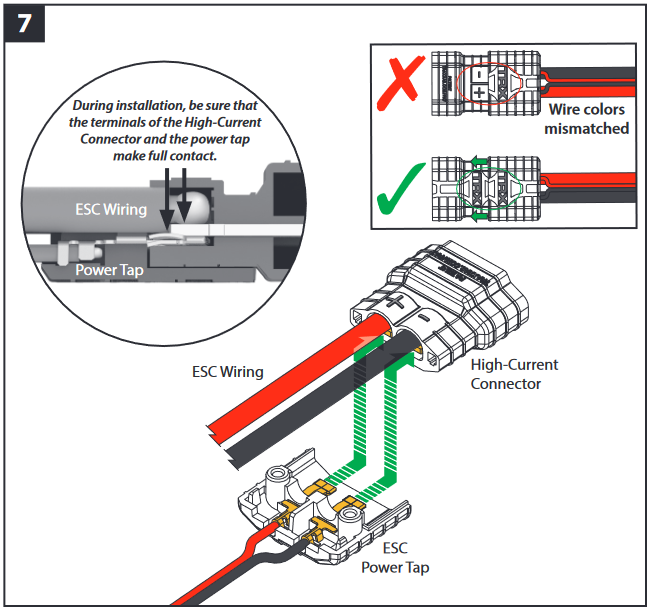

7. Sluit de stroomaftakking aan op de High-Current Connector van de elektronische snelheidsregelaar (ESC).

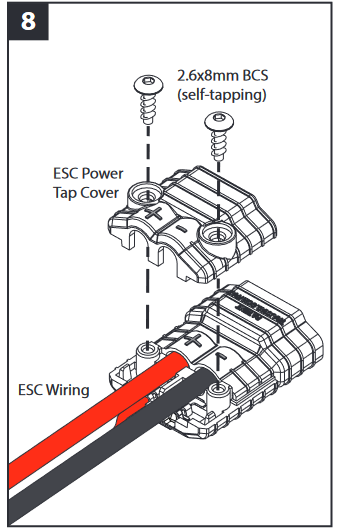

8. Installeer de afdekking op de stroomaftakking.

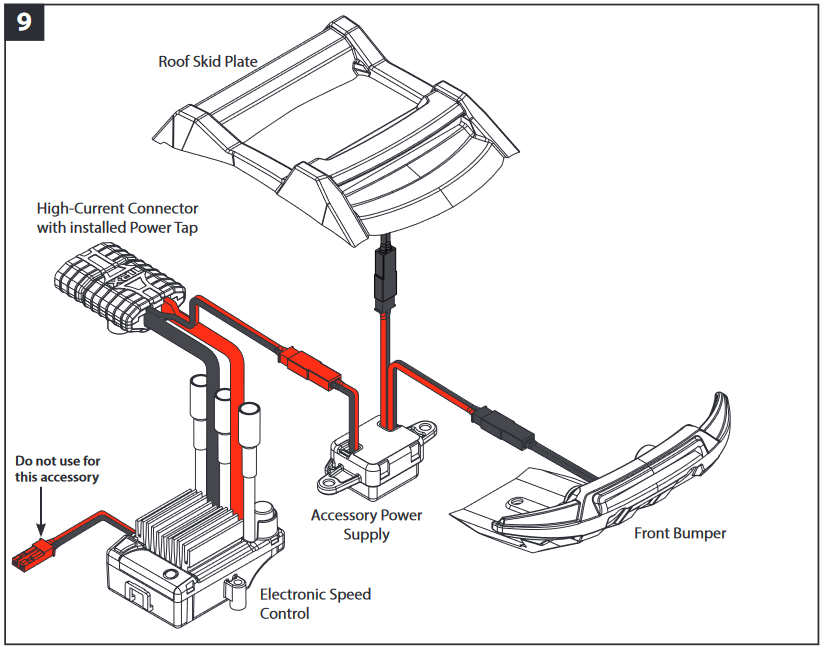

9. Bedradingsschema
   Leid de kabelboom van de voorbumper naar de accessoirevoeding. Gebruik de meegeleverde kabelbinders (3) om de kabelboom vast te zetten.
   Opmerking: Zorg ervoor dat de kabelboom uit de buurt wordt gehouden van bewegende delen en verwarmde oppervlakken. Sluit de zwarte mannelijke connectoren van de accessoirevoeding aan op de zwarte vrouwelijke connectoren van de kabelbomen van de voorbumper en de dakbeschermplaat. Sluit de rode mannelijke connector van de stroomaftakking aan op de rode vrouwelijke connector van de accessoirevoeding. De accessoirevoeding en LED-verlichting gaan branden wanneer een batterij is aangesloten. Koppel de batterij altijd los wanneer deze niet in gebruik is.


TRAXXAS.com
Traxxas, 6250 Traxxas Way, McKinney, TX 75070, Telefoon: 972-549-3000, Fax: 972-549-3011, e-mail: support@Traxxas.com
