Traxxas Traxx TRX-4, 8880 Handleiding

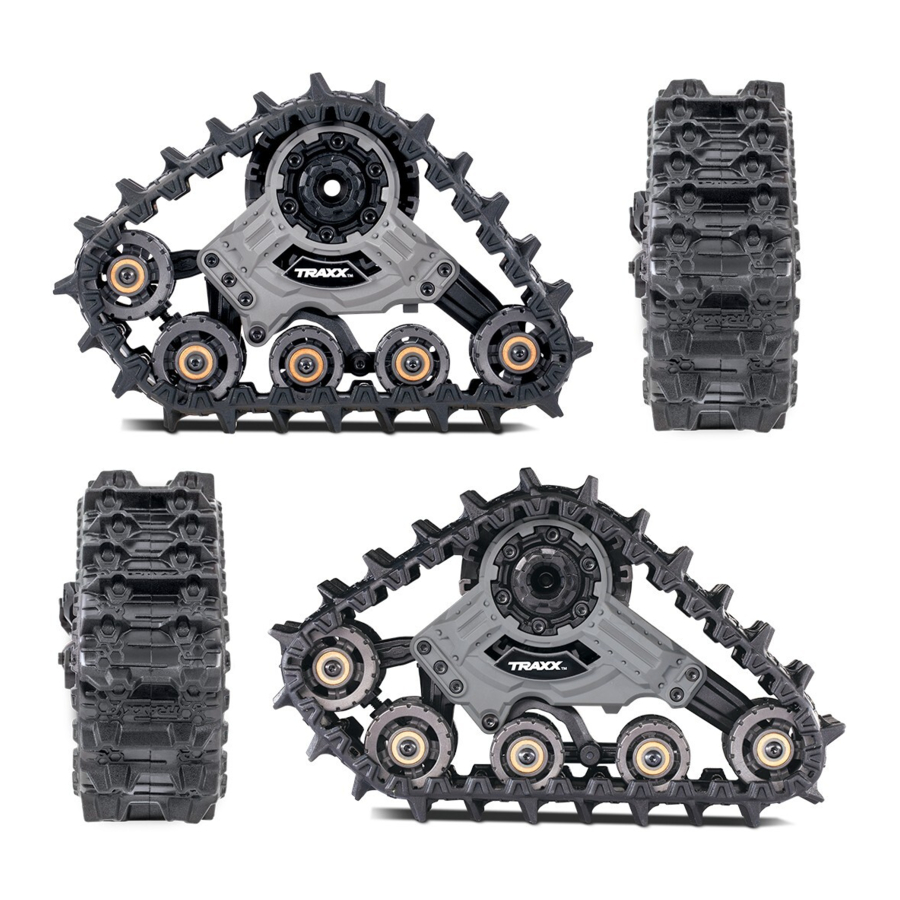

Inhoud van de kit

• TRX-4 Traxx (2 voor, 2 achter)
• 2,5x12mm schroeven met bolkop (8)
• 17mm wielsleutel

Aanbevolen voor optimale prestaties (apart verkrijgbaar):

Opmerkingen

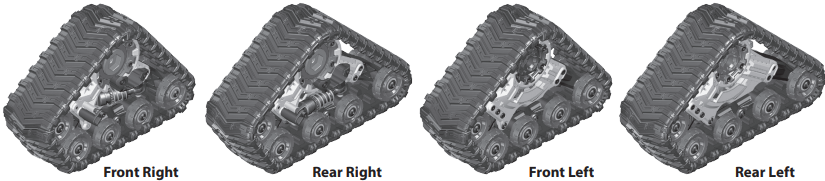

Opmerking: Traxx-aandrijfeenheden zijn inbegrepen voor elke hoek van de truck en zijn gemarkeerd voor correcte installatie: linksvoor, rechtsvoor, linksachter, rechtsachter. De aandrijfeenheden moeten op de juiste plaatsen worden geïnstalleerd voor een correcte werking.

Opmerking: De carrosserie van het voertuig, de voor-/achterbumpers of de rots sliders vereisen mogelijk kleine aanpassingen voor voldoende speling na installatie van de Traxx-aandrijfeenheden. Er is een rijbegrenzer voorgeïnstalleerd in de achterschokdempers op de aandrijfeenheden om de hoeveelheid trimmen die nodig is op de carrosserie te minimaliseren. Verwijder voor meer trackarticulatie op oneffen terrein de rijbegrenzer; mogelijk is extra trimmen van de carrosserie vereist. Installeer de TRX-4 Long Arm Lift Kit (onderdeel #8140, 8140R of 8140X, apart verkrijgbaar) voor extra hoogte en speling met de carrosserie.

GEBRUIK LAGE VERSNELLING
Op modellen die zijn uitgerust met transmissies met twee versnellingen, rijdt u met de transmissie in de lage versnelling om oververhitting en permanente schade aan de motor te voorkomen. Op modellen die zijn uitgerust met transmissies met één versnelling, is de standaard overbrenging (17-T rondsel en 39-T spurwiel) geschikt voor algemeen gebruik op het meeste terrein met NiMH- of 2s LiPo-batterijen; voor gebruik in modder of sneeuw, of bij gebruik van een 3s LiPo-batterij, moet u de standaard overbrenging vervangen door een 11-T rondsel en een 45-T spurwiel voordat u gaat rijden.

Installatiestappen

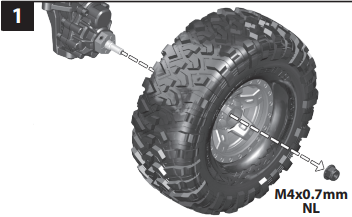

1. Verwijder de M4x0,7 mm wielmoeren van de fusee en verwijder alle vier wielen en banden. Bewaar en hergebruik de wielmoeren.

2. Verwijder de fuseemoeren van de Traxx-aandrijfeenheden met behulp van de meegeleverde 17 mm wielsleutel.

3. Installeer de aandrijfeenheden op de fusees en installeer de wielmoeren opnieuw; stevig vastdraaien. Installeer de fuseemoeren opnieuw.

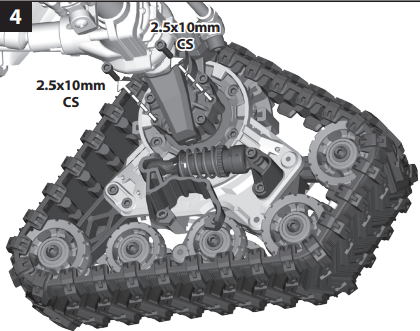

4. Verwijder de 2,5x10mm schroeven met bolkop van de portaalversnellingsbakken.

5. Installeer de anti-rotatiebeugels op de portaalversnellingsbakken. Positioneer de beugels op de versnellingsbakken totdat de lipjes op de beugel op hun plaats klikken.

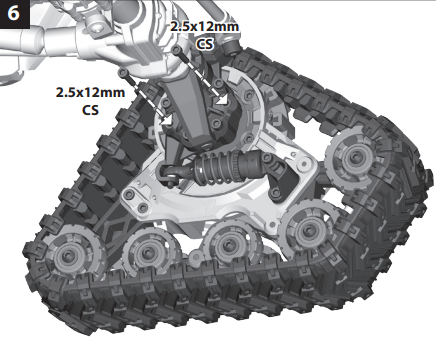

6. Zet de beugels vast met de meegeleverde 2,5x12mm schroeven met bolkop (2).


Rijtips

• Houd de aandrijftanden aan de binnenkant van elke rubberen track vrij van vuil om te voorkomen dat de track verschuift of ontspoort tijdens het rijden.
• Af en toe kan het aandrijfwiel overslaan op de aandrijftanden van de track. Dit is normaal en veroorzaakt geen schade aan uw truck. Controleer op eventuele obstakels en/of herpositioneer de truck voordat u verder gaat.

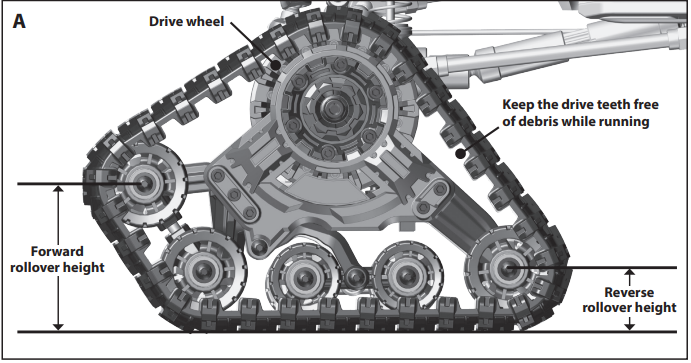

• Let op de kantelhoogte bij het rijden over hoge obstakels. Probeer niet over obstakels te klimmen die hoger zijn dan de kantelhoogte van de Traxx (Fig. A). Wees voorzichtig bij het achteruitrijden. Het achterste wiel heeft een veel lagere kantelhoogte dan de voorste wielen; sommige obstakels zijn te hoog voor het achterste wiel.

  Fig. A
• Verhoogde tractie van de rubberen tracks kan ervoor zorgen dat de carrosserie van uw truck naar één kant leunt tijdens het rijden door diepe sneeuw of dikke modder. Dit wordt torque twist genoemd. Het installeren van stijvere veringveren kan torque twist in het chassis verminderen en extra stabiliteit bieden.

Onderhoud

• Verwijder altijd vuil van de Traxx-aandrijfeenheden na het rijden, inclusief sneeuwophoping, modder, enz. Spuit alle metalen onderdelen, schroeven, lagers en bussen in met WD-40® of een vergelijkbare waterverdringende lichte olie. Het is het beste om de rubberen tracks te verwijderen om toegang te krijgen tot alle gebieden en om de assemblages volledig te kunnen reinigen.
• Reinig de aandrijfeenheden met een tuinslang met een spuitmondstuk. Als er geen tuinslang beschikbaar is, zal het rijden met de Traxx in helder water, zoals een beek of ondiepe vijver, veel van de opgehoopte modder verwijderen. Blaas al het resterende water uit de trackassemblages met perslucht.
• Laat GEEN modder op de aandrijfeenheden opdrogen, omdat dit ervoor zorgt dat de assemblages vastlopen en een volledige demontage en grondige reiniging vereisen.
• Vul de anti-rotatieschokdempers (oliedempers) indien nodig bij met 40wt siliconen schokdemperolie.

Onderdelenlijst

Ascomponenten

Lagers en bussen

Hardware

Rubberen tracks

Schokdempers (GTR)

Tracks

Wielen

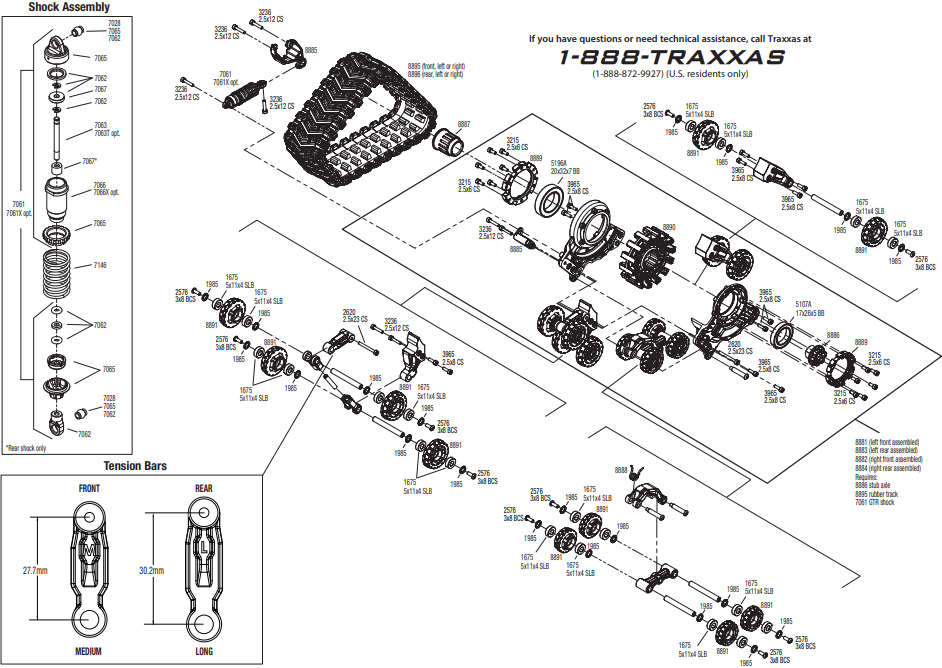

Explosietekening

Trackspanningsaanpassing

Opmerking: De trackspanning is in de fabriek ingesteld en zou geen aanpassing vereisen. Als meer spanning gewenst is, verwijder dan de spannings balk en pas de spanning aan.

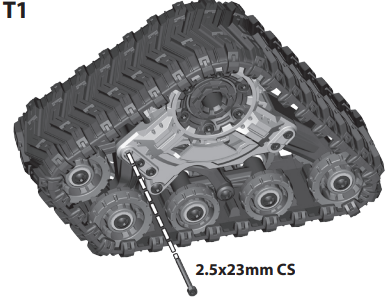

1. Verwijder de 2,5x23mm schroef met bolkop van de trackspanningsbalk (T1).

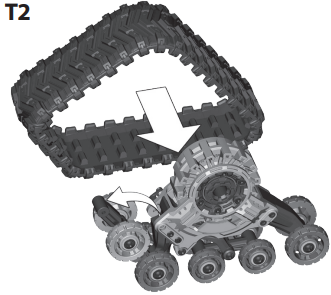

2. Maak de spanningsbalk los en vouw deze op het chassis; verwijder het chassis van de track (T2).

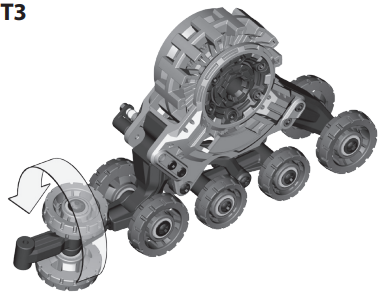

3. Schroef de spanner (T3) los

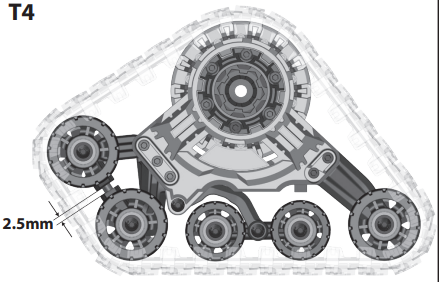

   naar de gewenste trackspanning (2,5 mm is de fabrieksinstelling) (T4).

4. Installeer de componenten in omgekeerde volgorde opnieuw. Voor hulp kunt u bellen met 1-888-TRAXXAS, of Traxxas op elk gewenst moment e-mailen op support@Traxxas.com

Wees voorzichtig bij het aanpassen van de spanning; te veel spanning zal resulteren in zeer hoge aandrijflijnbelasting, motorstoring en/of voortijdige slijtage van trackcomponenten.

Telefoon: 972-549-3000,
Fax: 972-549-3011,
e-mail: support@Traxxas.com
