Handleiding Acer K202HQL, K242HQL

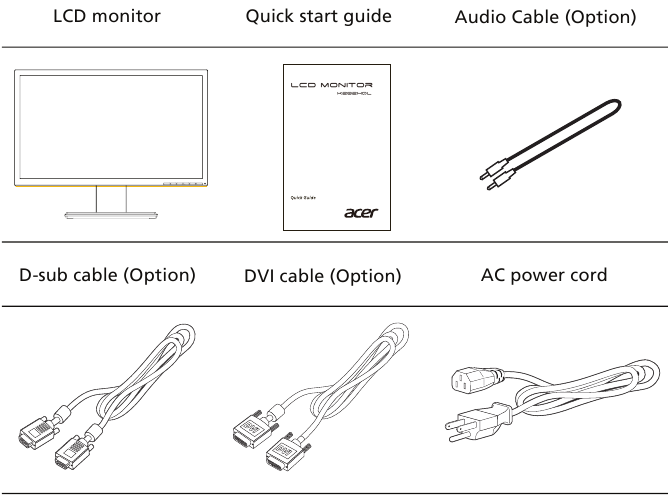

Uitpakken

Controleer of de volgende items aanwezig zijn wanneer u de doos uitpakt en bewaar het verpakkingsmateriaal voor het geval u de monitor in de toekomst moet verzenden of transporteren.

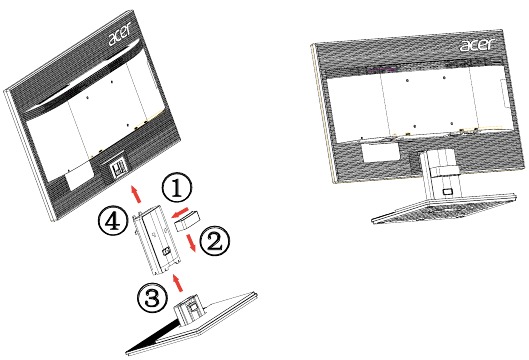

De voet bevestigen

Opmerking: verwijder de monitor en de monitorvoet uit de verpakking. Plaats de monitor voorzichtig met de voorkant naar beneden op een stabiele ondergrond - gebruik een doek om krassen op het scherm te voorkomen.

Verwijderen: Voer de stappen in omgekeerde volgorde uit om de voet te verwijderen.

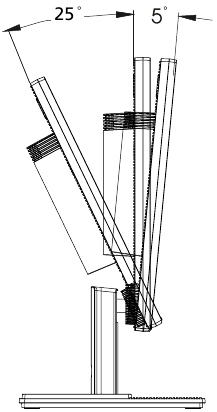

Schermpositie aanpassen

Om de kijkpositie te optimaliseren, kunt u de monitor kantelen door beide handen te gebruiken om de randen van de monitor vast te houden, zoals hieronder wordt weergegeven.
De monitor kan 25 graden omhoog of 5 graden omlaag worden versteld.

Het netsnoer aansluiten

• Controleer eerst of het netsnoer dat u gebruikt het juiste type is dat vereist is voor uw regio.
• De monitor heeft een universele voeding die gebruik mogelijk maakt in een spanningsgebied van 100/120 V AC of 220/240 V AC. Er is geen aanpassing door de gebruiker vereist.
• Steek het ene uiteinde van het netsnoer in de AC-ingang en het andere uiteinde in een stopcontact.
• Voor eenheden die 120 V AC gebruiken:
  Gebruik een UL-goedgekeurde snoerset, type SVT-draad en stekker met een vermogen van 10 A/125 V.
• Voor eenheden die 220/240 V AC gebruiken:
  Gebruik een snoerset bestaande uit een H05VV-F-snoer en een stekker met een vermogen van 10 A/250 V. De snoerset moet de juiste veiligheidskeuren hebben voor het land waarin de apparatuur wordt geïnstalleerd.

Energiebesparing

De monitor wordt overgeschakeld naar de "power saving" (energiebesparende) modus door het stuursignaal van de beeldschermcontroller, zoals aangegeven door de amberkleurige stroom-led.

De energiebesparende modus wordt aangehouden totdat een stuursignaal is gedetecteerd of het toetsenbord of de muis is geactiveerd. De hersteltijd van de "power saving" (energiebesparende) modus terug naar "on" (aan) is ongeveer 3 seconden.

Display Data Channel (DDC)

Om de installatie te vereenvoudigen, zolang uw systeem het DDC-protocol ondersteunt, is de monitor in staat tot plug-and-play. De DDC is een communicatieprotocol waarmee de monitor het host-systeem automatisch informeert over zijn mogelijkheden; bijvoorbeeld ondersteunde resoluties en bijbehorende timing. De monitor ondersteunt de DDC2B-standaard.

Connector pin-toewijzing

15-pins kleurenschermsignaalkabel

24-pins kleurenschermsignaalkabel*

Standaard timingtabel

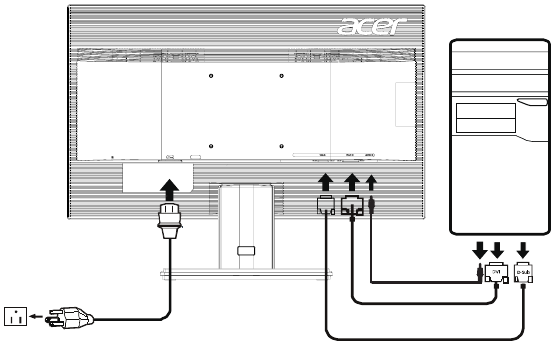

Installatie

Volg de onderstaande stappen om de monitor op uw hostsysteem te installeren:

Stappen:

1. Sluit de videokabel aan
   1. Zorg ervoor dat zowel de monitor als de computer zijn uitgeschakeld.
   2. Sluit de VGA-videokabel aan op de computer.
   3. Sluit de digitale kabel aan (alleen voor modellen met dubbele ingang).
      1. Zorg ervoor dat zowel de monitor als de computer zijn uitgeschakeld.
      2. Sluit het ene uiteinde van de 24-pins DVI-kabel aan op de achterkant van de monitor en het andere uiteinde op de poort van de computer.
2. Sluit het netsnoer aan
   Sluit het netsnoer aan op de monitor en vervolgens op een correct geaard stopcontact.
3. Optioneel: Sluit de audio-ingang (AUDIO IN) van de LCD-monitor en de line-out-poort op de computer aan met de audiokabel.
4. Schakel de monitor en computer in
   Schakel eerst de monitor in en vervolgens de computer. Deze volgorde is erg belangrijk.
5. Als de monitor niet goed werkt, raadpleegt u het gedeelte over probleemoplossing om het probleem te diagnosticeren.

GEBRUIKERSBEDIENING

Power Switch/Power LED (Aan/uit-schakelaar/Aan/uit-led):
Om de monitor in of uit te schakelen.
Licht op om aan te geven dat de stroom is ingeschakeld.

Het snelmenu gebruiken

Druk op de functietoets om het snelmenu te openen. Met het snelmenu kunt u snel de meest gebruikte instellingen selecteren.

Empowering:
Druk op de Empowering-toets om de Acer eColor Management OSD te openen en toegang te krijgen tot de scenariomodi.

Auto Adjust (Automatisch aanpassen):
Druk op deze knop om de functie Auto Adjustment (Automatisch aanpassen) te activeren. De functie Auto Adjustment (Automatisch aanpassen) wordt gebruikt om de HPos, VPos, Clock (Klok) en Focus in te stellen.

OSD functions (OSD-functies)
Druk op deze knop om het OSD-menu te activeren.

Input Key (Ingangstoets)
Gebruik de Input key (Ingangstoets) om te kiezen uit verschillende videobronnen die mogelijk op uw monitor zijn aangesloten.

1. VGA input (VGA-ingang)
2. DVI input (DVI-ingang)

Wanneer u door de bronnen bladert, ziet u de volgende berichten rechtsboven in het scherm om de momenteel geselecteerde invoerbron aan te geven. Het kan 1 of 2 seconden duren voordat de afbeelding verschijnt.
VGA of DVI
Als de VGA- of DVI-ingang is geselecteerd, maar de VGA- en DVI-kabels niet zijn aangesloten, geeft een zwevend dialoogvenster het volgende aan:
"No Cable Connect" (Geen kabel aangesloten) of "No Signal" (Geen signaal)

Een instelling aanpassen

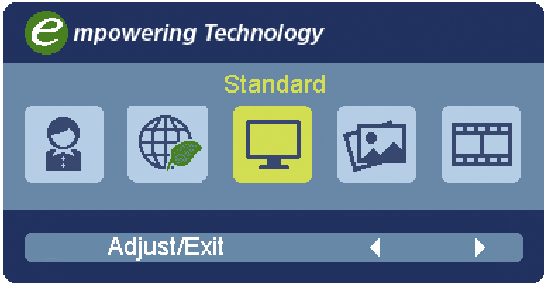

Acer eColor Management

Bedieningsinstructies

1. Druk op de ""-toets om het Acer eColor Management OSD te openen en toegang te krijgen tot de scenariomodi
2. Druk op "" of "" om de modus te selecteren
3. Druk op de " AUTO " (AUTO)-toets om de modus te bevestigen en het eColor-menu te verlaten.

Functies en voordelen

Pictogram hoofdmenu	Pictogram submenu	Submenu-item	Beschrijving
	N/A	Gebruikersmodus	Door de gebruiker gedefinieerd. Instellingen kunnen worden aangepast aan elke situatie
	N/A	ECO-modus	Past de instellingen aan om het stroomverbruik te verminderen.
	N/A	Standaardmodus	Standaardinstelling. Geeft de oorspronkelijke weergavemogelijkheden weer
	N/A	Grafische modus	Verbetert kleuren en benadrukt fijne details. Foto's en afbeeldingen verschijnen in levendige kleuren met scherpe details.
	N/A	Filmmodus	Geeft scènes in de helderste details weer. Presenteert geweldige beelden, zelfs in ongeschikt verlichte omgevingen.

De OSD-instellingen aanpassen

Opmerking: De volgende inhoud is uitsluitend bedoeld ter referentie. De werkelijke productspecificaties kunnen variëren.
De OSD kan worden gebruikt voor het aanpassen van de instellingen van uw LCD-monitor. Druk op de MENU-toets om de OSD te openen. U kunt de OSD gebruiken om de beeldkwaliteit, OSD-positie en algemene instellingen aan te passen. Raadpleeg de volgende pagina voor geavanceerde instellingen:

De beeldkwaliteit aanpassen

1. Druk op de MENU-toets om de OSD te openen.
2. Selecteer met behulp van de -toetsen Picture (Beeld) in de OSD. Navigeer vervolgens naar het beeldelement dat u wilt aanpassen.
3. Gebruik de -toetsen om de schuifbalken aan te passen.
4. Het menu Picture (Beeld) kan worden gebruikt om de huidige Brightness (Helderheid), Contrast (Contrast), Colour Temp (Kleurtemp.), Auto Config (Auto config.) en andere beeldgerelateerde kwaliteiten aan te passen.

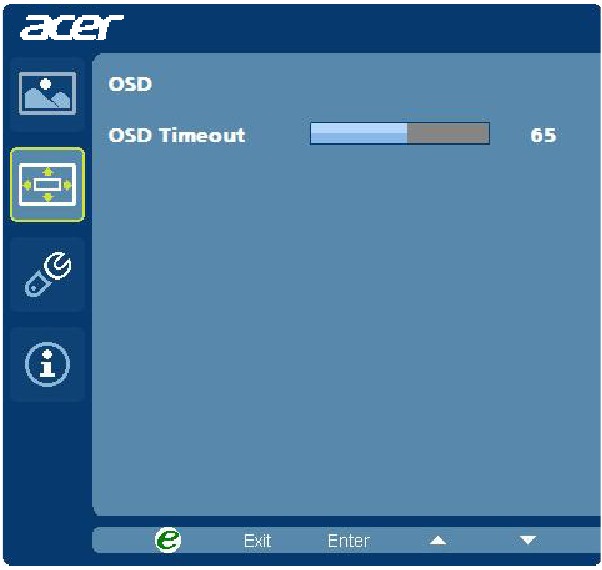

De OSD-positie aanpassen

1. Druk op de MENU-toets om de OSD te openen.
2. Selecteer met behulp van de richtingstoetsen OSD in het schermmenu. Navigeer vervolgens naar de functie die u wilt aanpassen.

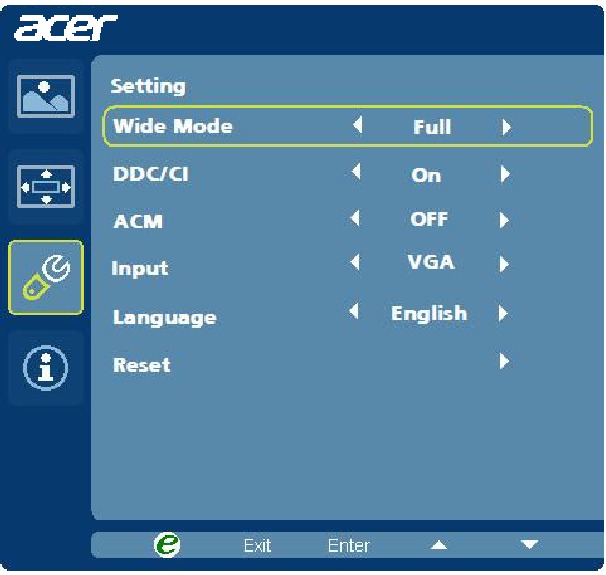

De instelling aanpassen

1. Druk op de MENU-toets om de OSD te openen.
2. Selecteer met behulp van de -toetsen Setting (Instelling) in de OSD. Navigeer vervolgens naar de functie die u wilt aanpassen.
3. Het menu Setting (Instelling) kan worden gebruikt om de schermtaal en andere belangrijke instellingen aan te passen.

Productinformatie

1. Druk op de MENU-toets om de OSD te openen.
2. Selecteer met behulp van de -toetsen Information (Informatie) in de OSD. Vervolgens wordt de basisinformatie van de LCD-monitor weergegeven voor de huidige invoer.

Probleemoplossing

Voordat u uw LCD-monitor opstuurt voor service, controleert u de onderstaande lijst met probleemoplossingen om te zien of u het probleem zelf kunt vaststellen.

VGA-modus

DVI-modus

Speciale opmerkingen over LCD-monitoren

De volgende zaken zijn normaal bij de LCD-monitor en duiden niet op een probleem.

• Vanwege de aard van het fluorescentielicht kan het scherm flikkeren tijdens het eerste gebruik. Schakel de aan/uit-schakelaar uit en weer in om er zeker van te zijn dat het flikkeren verdwijnt.
• Afhankelijk van het bureaubladpatroon dat u gebruikt, kan de helderheid op het scherm enigszins ongelijkmatig zijn.
• Het LCD-scherm heeft 99,99% of meer effectieve pixels. Het kan vlekken van 0,01% of minder bevatten, zoals een ontbrekende pixel of een pixel die de hele tijd brandt.
• Vanwege de aard van het LCD-scherm kan er een nabeeld van het vorige scherm achterblijven na het wisselen van de afbeelding, wanneer dezelfde afbeelding urenlang wordt weergegeven. In dit geval wordt het scherm langzaam hersteld door de afbeelding te wijzigen of de aan/uit-schakelaar een paar uur uit te schakelen.
• De Acer-monitor is bedoeld voor video- en visuele weergave van informatie die is verkregen van elektronische apparaten.

Informatie voor uw veiligheid en comfort

Veiligheidsinstructies

Lees deze instructies zorgvuldig door. Bewaar dit document als naslagwerk. Volg alle waarschuwingen en instructies die op het product staan aangegeven.

Uw monitor reinigen
Volg deze richtlijnen zorgvuldig bij het reinigen van de monitor:

• Koppel de monitor altijd los voordat u hem schoonmaakt.
• Gebruik een zachte doek om het scherm en de voorkant en zijkanten van de behuizing af te vegen.

Het apparaat aansluiten/loskoppelen
Neem de volgende richtlijnen in acht bij het aansluiten en loskoppelen van de stroom van de LCD-monitor:

• Zorg ervoor dat de monitor aan de voet is bevestigd voordat u het netsnoer op het stopcontact aansluit.
• Zorg ervoor dat zowel de LCD-monitor als de computer zijn uitgeschakeld voordat u een kabel aansluit of het netsnoer loskoppelt.
• Als het systeem meerdere stroombronnen heeft, ontkoppel dan de stroom van het systeem door alle netsnoeren van de voedingen los te koppelen.

Toegankelijkheid
Zorg ervoor dat het stopcontact waarop u het netsnoer aansluit gemakkelijk toegankelijk is en zich zo dicht mogelijk bij de bediener van de apparatuur bevindt. Wanneer u de stroom van de apparatuur moet loskoppelen, zorg er dan voor dat u het netsnoer uit het stopcontact haalt.

Veilig luisteren
Volg deze instructies om uw gehoor te beschermen.

• Verhoog geleidelijk het volume totdat u het duidelijk en comfortabel en zonder vervorming kunt horen.
• Verhoog het volume niet meer nadat uw oren zich hebben aangepast.
• Beperk de tijd dat u naar muziek luistert op een hoog volume.
• Vermijd het verhogen van het volume om lawaaierige omgevingen te blokkeren.
• Zet het volume lager als u mensen in uw buurt niet kunt horen praten.

• Gebruik dit product niet in de buurt van water.
• Plaats dit product niet op een onstabiele kar, standaard of tafel. Als het product valt, kan het ernstig beschadigd raken.
• Er zijn sleuven en openingen aangebracht voor ventilatie om een betrouwbare werking van het product te garanderen en om het te beschermen tegen oververhitting. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, bank, kleed of een ander vergelijkbaar oppervlak te plaatsen. Dit product mag nooit in de buurt van of boven een radiator of warmterooster worden geplaatst, of in een ingebouwde installatie, tenzij er voldoende ventilatie is.
• Steek nooit voorwerpen van welke aard dan ook door de sleuven in de behuizing in dit product, omdat ze gevaarlijke spanningpunten kunnen raken of onderdelen kunnen kortsluiten die brand of een elektrische schok kunnen veroorzaken. Mors nooit vloeistoffen van welke aard dan ook op of in het product.
• Om schade aan interne componenten te voorkomen en om batterijlekkage te voorkomen, mag u het product niet op een trillend oppervlak plaatsen.
• Gebruik het nooit tijdens het sporten, trainen of in een andere trillende omgeving, omdat dit waarschijnlijk een onverwachte kortsluiting of schade aan interne apparaten zal veroorzaken.

Elektrische stroom gebruiken

• Dit product mag alleen worden gebruikt met de stroom die op het markeringslabel staat aangegeven. Als u niet zeker bent van het type stroom dat beschikbaar is, raadpleeg dan uw dealer of plaatselijke energiebedrijf.
• Laat niets op het netsnoer rusten. Plaats dit product niet op een plaats waar mensen op het snoer kunnen lopen.
• Als er een verlengsnoer met dit product wordt gebruikt, zorg er dan voor dat de totale ampèrewaarde van de apparatuur die op het verlengsnoer is aangesloten de ampèrewaarde van het verlengsnoer niet overschrijdt. Zorg er ook voor dat de totale waarde van alle producten die op het stopcontact zijn aangesloten de zekeringwaarde niet overschrijdt.
• Overbelast een stopcontact, stekkerdoos of contactdoos niet door te veel apparaten aan te sluiten. De totale systeembelasting mag niet meer dan 80% van de nominale waarde van de stroomkring bedragen. Als er stekkerdozen worden gebruikt, mag de belasting niet meer dan 80% van de ingangsspanning van de stekkerdoos bedragen.
• Het netsnoer van dit product is uitgerust met een geaarde stekker met drie draden. De stekker past alleen in een geaard stopcontact. Zorg ervoor dat het stopcontact goed geaard is voordat u de stekker van het netsnoer insteekt. Steek de stekker niet in een niet-geaard stopcontact. Neem contact op met uw elektricien voor meer informatie.

  De aardingspin is een veiligheidsvoorziening. Het gebruik van een stopcontact dat niet goed geaard is, kan leiden tot een elektrische schok en/of letsel.
  Opmerking: De aardingspin biedt ook een goede bescherming tegen onverwacht geluid dat wordt geproduceerd door andere elektrische apparaten in de buurt die de prestaties van dit product kunnen beïnvloeden.

• Gebruik het product alleen met het meegeleverde netsnoer. Als u het netsnoer moet vervangen, zorg er dan voor dat het nieuwe netsnoer aan de volgende eisen voldoet: afneembaar type, UL-vermeld/CSA-gecertificeerd, type SPT-2, nominale waarde 7 A 125 V minimum, VDE-goedgekeurd of equivalent, maximale lengte 4,5 meter (15 voet).

Productonderhoud
Probeer dit product niet zelf te onderhouden, omdat het openen of verwijderen van deksels u kan blootstellen aan gevaarlijke spanningpunten of andere risico's. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel.
Haal de stekker van dit product uit het stopcontact en laat het onderhoud over aan gekwalificeerd onderhoudspersoneel wanneer:

• het netsnoer of de stekker is beschadigd, doorgesneden of gerafeld
• er vloeistof in het product is gemorst
• het product is blootgesteld aan regen of water
• het product is gevallen of de behuizing is beschadigd
• het product vertoont een duidelijke verandering in prestaties, wat wijst op de noodzaak van onderhoud
• het product niet normaal werkt na het volgen van de bedieningsinstructies

Opmerking: Pas alleen die bedieningselementen aan die in de bedieningsinstructies worden behandeld, omdat een onjuiste aanpassing van andere bedieningselementen schade kan veroorzaken en vaak uitgebreide werkzaamheden vereist door een gekwalificeerde technicus om het product in normale staat te herstellen.

LCD-pixelverklaring

De LCD-eenheid wordt geproduceerd met behulp van uiterst nauwkeurige fabricagetechnieken. Desondanks kunnen sommige pixels af en toe niet goed werken of als zwarte of rode stippen verschijnen. Dit heeft geen invloed op het opgenomen beeld en vormt geen storing.
Dit product is verzonden met ingeschakeld energiebeheer:

• Activeer de slaapstand van het scherm binnen 5 minuten na inactiviteit van de gebruiker.
• Activeer de monitor wanneer deze in de actieve uit-modus staat, beweeg de muis of druk op een toets op het toetsenbord.

Tips en informatie voor comfortabel gebruik

Computergebruikers kunnen na langdurig gebruik klagen over vermoeide ogen en hoofdpijn. Gebruikers lopen ook risico op lichamelijk letsel na lange uren werken achter een computer. Lange werkperioden, een slechte houding, slechte werkgewoonten, stress, ontoereikende werkomstandigheden, persoonlijke gezondheid en andere factoren vergroten het risico op lichamelijk letsel aanzienlijk.
Onjuist computergebruik kan leiden tot het carpaletunnelsyndroom, peesontsteking, tenosynovitis of andere aandoeningen van het bewegingsapparaat. De volgende symptomen kunnen optreden in de handen, polsen, armen, schouders, nek of rug:

• gevoelloosheid, of een branderig of tintelend gevoel
• pijn, gevoeligheid of gevoeligheid
• pijn, zwelling of kloppen
• stijfheid of spanning
• koude of zwakte

Als u deze symptomen of andere terugkerende of aanhoudende ongemakken en/of pijn gerelateerd aan computergebruik heeft, raadpleeg dan onmiddellijk een arts en informeer de afdeling gezondheid en veiligheid van uw bedrijf.
De volgende sectie geeft tips voor comfortabeler computergebruik.

Uw comfortzone vinden
Vind uw comfortzone door de kijkhoek van de monitor aan te passen, een voetensteun te gebruiken of uw zithoogte te verhogen om maximaal comfort te bereiken. Neem de volgende tips in acht:

• vermijd te lang in een vaste houding te blijven zitten
• vermijd voorover te zakken en/of achterover te leunen
• sta regelmatig op en loop rond om de belasting van uw beenspieren te verminderen

Zorg dragen voor uw gezichtsvermogen
Lange kijktijden, het dragen van een verkeerde bril of contactlenzen, verblinding, overmatige kamerverlichting, slecht scherpgestelde schermen, zeer kleine lettertypen en displays met een laag contrast kunnen uw ogen belasten. De volgende secties geven suggesties over hoe u vermoeide ogen kunt verminderen.

Ogen

• Rust uw ogen regelmatig.
• Geef uw ogen regelmatig pauzes door weg te kijken van de monitor en u te concentreren op een punt in de verte.
• Knipper regelmatig om te voorkomen dat uw ogen uitdrogen.

Scherm

• Houd uw scherm schoon.
• Houd uw hoofd hoger dan de bovenrand van het scherm, zodat uw ogen naar beneden wijzen wanneer u naar het midden van het scherm kijkt.
• Pas de helderheid en/of het contrast van het scherm aan tot een comfortabel niveau voor een betere leesbaarheid van de tekst en duidelijkere graphics.
• Elimineer verblinding en reflecties door:
  • uw scherm zo te plaatsen dat de zijkant naar het raam of een andere lichtbron is gericht
  • de kamerverlichting te minimaliseren door gebruik te maken van gordijnen, jaloezieën of rolluiken
  • een bureaulamp te gebruiken
  • de kijkhoek van het scherm te veranderen
  • een filter te gebruiken dat verblinding vermindert
  • een schermvizier te gebruiken, zoals een stuk karton dat is uitgeschoven vanaf de bovenste voorkant van het scherm
• Vermijd het aanpassen van uw scherm in een ongemakkelijke kijkhoek.
• Vermijd langdurig kijken naar felle lichtbronnen, zoals open ramen.

Goede werkgewoonten ontwikkelen
Ontwikkel de volgende werkgewoonten om uw computergebruik meer ontspannen en productief te maken:

• Neem regelmatig en vaak korte pauzes.
• Doe een paar rek- en strekoefeningen.
• Adem zo vaak mogelijk frisse lucht in.
• Beweeg regelmatig en behoud een gezond lichaam.
