Acer R240HY, R241Y Handleiding

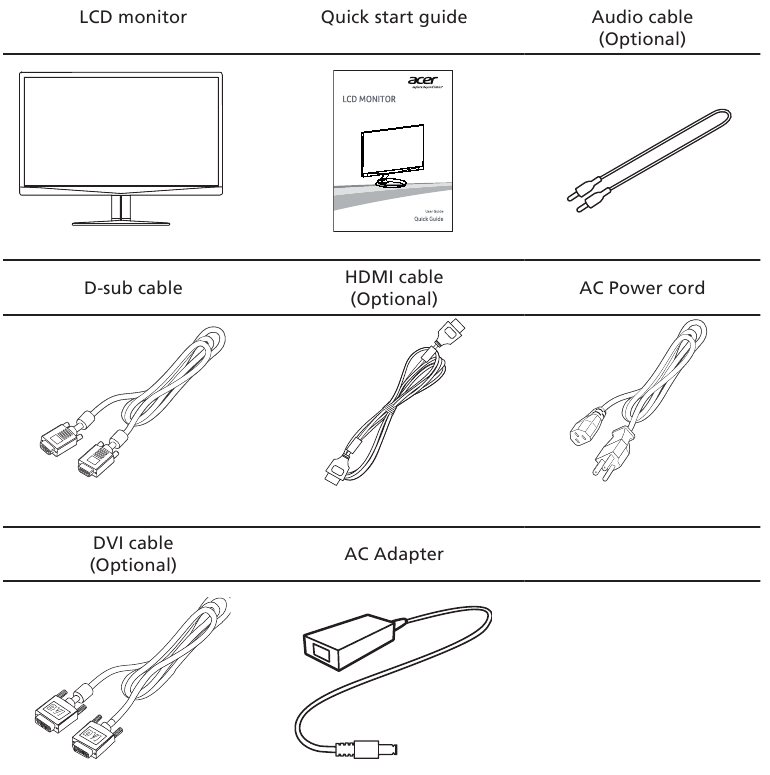

Uitpakken

Controleer of de volgende items aanwezig zijn wanneer u de doos uitpakt en bewaar het verpakkingsmateriaal voor het geval u de monitor in de toekomst moet verzenden of vervoeren.

De voet bevestigen (voor geselecteerde modellen)

Opmerking: verwijder de monitor en de monitorvoet uit de verpakking. Plaats de monitor voorzichtig met de voorkant naar beneden op een stabiele ondergrond -- gebruik een doek om krassen op het scherm te voorkomen.

1. Bevestig de monitorstandaardarm aan de voet.
2. Zorg ervoor dat de voet op de monitorstandaardarm is vergrendeld.

• Zet de voet vast aan de monitorstandaardarm door de witte schroef te draaien met behulp van het geïntegreerde lipje of een geschikte munt. (voor geselecteerde modellen)

Opmerking: wees voorzichtig bij het uitvoeren van de installatie om uzelf niet te verwonden.

Schermpositie aanpassen

Om de kijkpositie te optimaliseren, kunt u de monitor kantelen door met beide handen de randen van de monitor vast te houden. De monitor kan 15 graden omhoog of 5 graden omlaag worden versteld.

De adapter en het netsnoer aansluiten

• Controleer eerst of het netsnoer dat u gebruikt, het juiste type is dat vereist is voor uw regio.
• De monitor heeft een universele voeding die werking mogelijk maakt in een spanningsgebied van 100/120 V AC of 220/240 V AC. Er is geen gebruikersaanpassing vereist.
• Steek het ene uiteinde van het netsnoer in de adapter en steek het andere uiteinde in een stopcontact.
• Voor eenheden die 120 V AC gebruiken: gebruik een UL-gecertificeerde snoerset, type SVT-draad en stekker met een nominale waarde van 10 A/125 V.
• Voor eenheden die 220/240 V AC gebruiken:

Gebruik een snoerset bestaande uit een H05VV-F-snoer en een stekker met een nominale waarde van 10 A/250 V. De snoerset moet de juiste veiligheidskeurmerken hebben voor het land waarin de apparatuur wordt geïnstalleerd.

Energiebesparing

De monitor wordt door het stuursignaal van de beeldschermcontroller overgeschakeld naar de modus "energiebesparing", zoals aangegeven door het knipperende blauwe lampje.

De energiebesparingsmodus wordt gehandhaafd totdat een stuursignaal is gedetecteerd of het toetsenbord of de muis is geactiveerd. De hersteltijd van de "energiebesparingsmodus" terug naar "aan" is ongeveer 3 seconden.

Display Data Channel (DDC)

Om de installatie te vereenvoudigen, zolang uw systeem het DDC-protocol ondersteunt, is de monitor plug-and-play. De DDC is een communicatieprotocol waarmee de monitor het hostsysteem automatisch informeert over zijn mogelijkheden; bijvoorbeeld ondersteunde resoluties en bijbehorende timing. De monitor ondersteunt de DDC2B-standaard.

Connector-pintoewijzing

15-pins kleurenschermsignaalkabel

24-pins kleurenschermsignaalkabel

19-pins kleurenschermsignaalkabel

Standaard timingtabel

Installatie

Volg de onderstaande stappen om de monitor op uw hostsysteem te installeren:

Stappen

1. Sluit de videokabel aan
   1. Zorg ervoor dat zowel de monitor als de computer zijn uitgeschakeld.
   2. Sluit de VGA-videokabel aan op de computer.
   3. Sluit de digitale kabel aan
      1. Zorg ervoor dat zowel de monitor als de computer zijn uitgeschakeld.
      2. DVI-kabel (optioneel, alleen Dual-Input Model)
         1. Zorg ervoor dat zowel de monitor als de computer zijn uitgeschakeld.
         2. Sluit de DVI-kabel aan op de computer.
      3. HDMI-kabel (optioneel, alleen HDMI-Input Model)
         1. Zorg ervoor dat zowel de monitor als de computer zijn uitgeschakeld.
         2. Sluit de HDMI-kabel aan op de computer.
   4. Sluit de audiokabel aan (optioneel, alleen Audio-input Model).
2. Sluit de adapter aan
   1. Sluit het netsnoer aan op de adapter.
   2. Sluit het ene uiteinde van de adapter aan op de monitor en het andere uiteinde op een correct geaard stopcontact.
3. Schakel de monitor en computer in
   Schakel eerst de monitor in en daarna de computer. Deze volgorde is erg belangrijk.
4. Als de monitor niet goed werkt, raadpleegt u de sectie over probleemoplossing om het probleem te diagnosticeren.


Opmerking: Audio-uitvoer is alleen voor audio-uitvoermodellen.

Om schade aan de monitor te voorkomen, til de monitor niet op aan de voet.

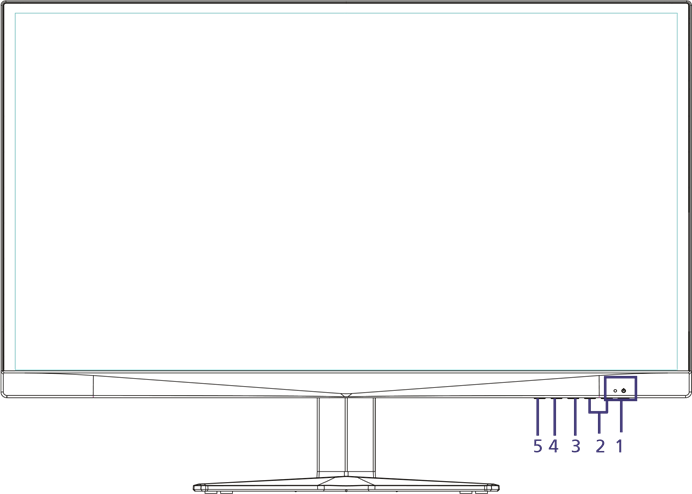

Bedieningselementen voor gebruikers

Paneelbediening

Het snelmenu gebruiken

Druk op een van de functieknopen (Empowering Key, Auto-knop of Menu-knop) om het snelmenu te openen. Met het snelmenu kunt u snel de meest gebruikte instellingen selecteren.

Icoon	Item	Omschrijving
	Empowering	Druk op de Empowering Key om de Acer eColor Management te openen en toegang te krijgen tot de scenariomodi.
	Auto	Druk op de knop Auto om de functie Auto Adjustment (automatische aanpassing) te activeren en de monitor optimaliseert automatisch de weergavepositie, focus en klok van uw scherm.
	Menu	Druk op de Menu-knop om het OSD-menu te activeren.
	Volume	Druk op de Volume-knop om het volume aan te passen. (Optioneel, alleen Audio-Input Model)
	Input	Druk op de Input-knop om te selecteren uit verschillende videobronnen die mogelijk op uw monitor zijn aangesloten. (Optioneel, alleen Dual-Input Model of HDMI-Input Model)

Acer eColor Management

Bedieningsinstructies

1. Druk op de Empowering Key om het Acer eColor Management OSD-menu te openen en toegang te krijgen tot de scenariomodi.

2. Druk op de knop < / > om de gewenste modus te selecteren.
3. Druk op de Auto-knop om de selectie te bevestigen en Acer eColor Management te verlaten.

Functies en voordelen

Icoon	Modustype	Omschrijving
	Gebruikersmodus	Door de gebruiker gedefinieerd. Instellingen kunnen worden aangepast aan elke situatie.
	ECO-modus	Past de instellingen aan om het stroomverbruik te verminderen.
	Standaardmodus	Standaardinstellingen. Geeft de oorspronkelijke weergavemogelijkheden weer.
	Grafische modus	Verbetert de kleuren en benadrukt fijne details. Foto's en afbeeldingen verschijnen in levendige kleuren met scherpe details.
	Filmmodus	Geeft scènes in de helderste details weer. Presenteert geweldige beelden, zelfs in ongeschikt verlichte omgevingen.

De OSD-menu's gebruiken

Opmerking: De volgende inhoud is alleen bedoeld ter algemene referentie. De werkelijke productspecificaties kunnen variëren.

Uw LCD-monitor is uitgerust met een OSD-menu (on-screen display) voor het maken van verschillende aanpassingen en instellingen.

Druk op de Menu-knop om het OSD-menu te openen. U kunt het OSD-menu gebruiken om de beeldkwaliteit, de OSD-time-out en de algemene instellingen aan te passen.

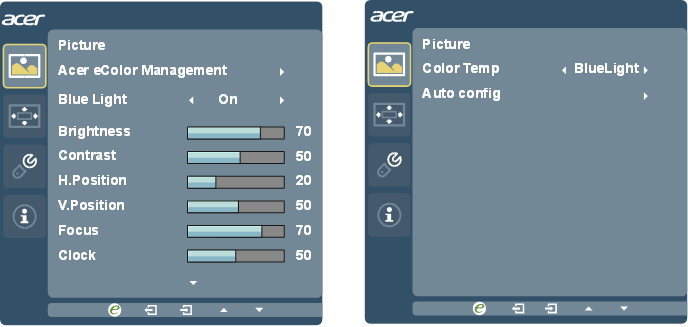

Beeldmenu

Het Beeldmenu wordt gebruikt voor het aanpassen van de beeldkwaliteit.

1. Druk op de MENU-toets om de OSD weer te geven.
2. Selecteer met de toetsen < / > Picture (beeld) in de OSD. Navigeer vervolgens naar het beeldelement dat u wilt aanpassen.
3. Gebruik de toetsen < / > om de schuifbalken aan te passen.
4. Het Beeldmenu kan worden gebruikt om de helderheid, het contrast, de kleurtemperatuur, het blauwe licht, de 6-assige verzadiging, de 6-assige tint en andere beeldgerelateerde kwaliteiten aan te passen.
5. Blue Light (blauw licht): filter blauw licht uit door verschillende Blue Light (blauw licht) weer te geven - 80%, 70%, 60%, 50%

OSD-menu

Het OSD-menu wordt gebruikt voor het aanpassen van de locatie van het OSD-menu en de time-outinstelling.

1. Druk op de knop Menu om het OSD-menu te openen.
2. Druk op de knop < / > om OSD te selecteren en druk op de knop Menu om het menu OSD te openen.
3. Om de OSD H.Position / V.Position (OSD horizontale positie/verticale positie) aan te passen, drukt u op de knop Menu om het submenu te openen.
4. Druk op de knop < / > om de doelpositie aan te passen en druk op de knop Auto om te bevestigen.

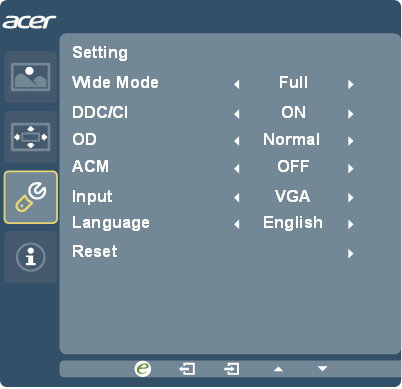

Instellingenmenu

Het Instellingenmenu wordt gebruikt voor het aanpassen van de algemene instellingen voor het huidige ingangssignaal, zoals de beeldverhouding, de OSD-taal, enz.

1. Druk op de knop Menu om het OSD-menu te openen.
2. Druk op de knop < / > om Setting te selecteren en druk op de knop Menu om het menu Setting te openen. De volgende opties zijn beschikbaar in het menu Setting: Wide Mode, DDC/CI, OD, ACM, Input, Language en Reset.
3. Druk op de knop < / > om door de Setting-opties te scrollen en druk op de knop Menu om het submenu te openen.
4. Druk op de knop < / > om de instelling aan te passen/selecteren en druk op de knop Auto om te bevestigen.

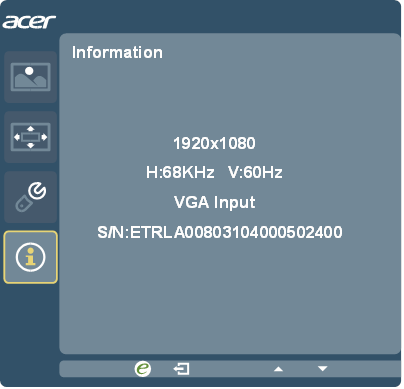

Informatiemenu

Het Informatiemenu toont de basisinformatie van de LCD-monitor.

1. Druk op de knop Menu om het OSD-menu te openen.
2. Om de basisinformatie van de LCD-monitor te bekijken, drukt u op de knop < / > om Information te selecteren.

Probleemoplossing

Voordat u uw LCD-monitor opstuurt voor onderhoud, raadpleegt u de onderstaande probleemoplossingslijst om te zien of u het probleem zelf kunt diagnosticeren.

VGA-modus

DVI/HDMI-modus (optioneel)

Informatie voor uw veiligheid en comfort

Veiligheidsinstructies

Lees deze instructies zorgvuldig door. Bewaar dit document voor toekomstig gebruik. Volg alle waarschuwingen en instructies op die op het product zijn aangegeven.

Speciale opmerkingen over LCD-monitoren

De volgende verschijnselen zijn normaal bij de LCD-monitor en duiden niet op een probleem.

• Vanwege de aard van het fluorescentielicht kan het scherm tijdens het eerste gebruik flikkeren. Schakel de aan/uit-schakelaar uit en weer in om er zeker van te zijn dat het flikkeren verdwijnt.
• Afhankelijk van het bureaubladpatroon dat u gebruikt, kan de helderheid van het scherm enigszins ongelijkmatig zijn.
• Het LCD-scherm heeft 99,99% of meer effectieve pixels. Het kan vlekken van 0,01% of minder bevatten, zoals een ontbrekende pixel of een pixel die altijd brandt.
• Vanwege de aard van het LCD-scherm kan een nabeeld van het vorige scherm achterblijven na het omschakelen van de afbeelding, wanneer dezelfde afbeelding urenlang wordt weergegeven. In dit geval herstelt het scherm langzaam door de afbeelding te wijzigen of de aan/uit-schakelaar enkele uren uit te schakelen.

Uw monitor schoonmaken

Volg deze richtlijnen zorgvuldig bij het schoonmaken van de monitor:

• Haal altijd de stekker van de monitor uit het stopcontact voordat u deze schoonmaakt.
• Gebruik een zachte doek om het scherm en de voor- en zijkanten van de behuizing af te vegen.

Toegankelijkheid

Zorg ervoor dat het stopcontact waarin u het netsnoer steekt gemakkelijk toegankelijk is en zich zo dicht mogelijk bij de bediener van de apparatuur bevindt. Wanneer u de stroom van de apparatuur moet uitschakelen, moet u het netsnoer uit het stopcontact halen.

Veilig luisteren

Volg deze instructies om uw gehoor te beschermen.

• Verhoog geleidelijk het volume totdat u het duidelijk en comfortabel kunt horen, zonder vervorming.
• Nadat u het volumeniveau hebt ingesteld, mag u het niet meer verhogen nadat uw oren zich hebben aangepast.
• Beperk de hoeveelheid tijd dat u naar muziek luistert met een hoog volume.
• Vermijd het verhogen van het volume om lawaaierige omgevingen te blokkeren.
• Zet het volume lager als u mensen in uw buurt niet kunt horen spreken.

• Gebruik dit product niet in de buurt van water.
• Plaats dit product niet op een onstabiele kar, standaard of tafel. Als het product valt, kan het ernstig beschadigd raken.
• Er zijn sleuven en openingen voorzien voor ventilatie om een betrouwbare werking van het product te garanderen en het te beschermen tegen oververhitting. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, bank, kleed of een ander soortgelijk oppervlak te plaatsen. Dit product mag nooit in de buurt van of boven een radiator of warmterooster worden geplaatst, of in een ingebouwde installatie, tenzij er voldoende ventilatie is.
• Steek nooit voorwerpen van welke aard dan ook in dit product via de sleuven in de behuizing, omdat ze in contact kunnen komen met gevaarlijke spanningspunten of onderdelen kunnen kortsluiten die brand of een elektrische schok kunnen veroorzaken. Mors nooit vloeistoffen van welke aard dan ook op of in het product.
• Om schade aan interne componenten te voorkomen en batterijlekkage te voorkomen, mag u het product niet op een trillend oppervlak plaatsen.
• Gebruik het nooit tijdens het sporten, oefenen of in een trillende omgeving, omdat dit waarschijnlijk een onverwachte kortsluiting of schade aan interne apparaten zal veroorzaken.
• De adapter wordt alleen voor deze monitor gebruikt, niet voor andere doeleinden.
• Uw apparaat gebruikt een van de volgende voedingen:
  Fabrikant: Shenzhen Honor Electronic Co., Ltd: ADS-40SG-19-3 19025G (25W)
  Fabrikant: Shenzhen Honor Electronic Co., Ltd: ADS-40SG-19-3 19030G LF (30W)

Elektrisch vermogen gebruiken

• Dit product mag alleen worden gebruikt met het type stroom dat op het markeringslabel staat aangegeven. Als u niet zeker bent van het type stroom dat beschikbaar is, neem dan contact op met uw dealer of het plaatselijke energiebedrijf.
• Zorg ervoor dat er niets op het netsnoer rust. Plaats dit product niet op een plaats waar mensen op het snoer kunnen lopen.
• Als er een verlengsnoer met dit product wordt gebruikt, zorg er dan voor dat de totale ampèrewaarde van de apparatuur die op het verlengsnoer is aangesloten de ampèrewaarde van het verlengsnoer niet overschrijdt. Zorg er ook voor dat de totale waarde van alle producten die op het stopcontact zijn aangesloten de waarde van de zekering niet overschrijdt.
• Overbelast een stopcontact, stekkerdoos of contactdoos niet door er te veel apparaten op aan te sluiten. De totale systeembelasting mag niet meer dan 80% van de nominale waarde van het aftakkingscircuit bedragen. Als er stekkerdozen worden gebruikt, mag de belasting niet meer dan 80% van de ingangsspanning van de stekkerdoos bedragen.
• Het netsnoer van dit productis uitgerust met een geaarde stekker met drie draden. De stekker past alleen in een geaard stopcontact. Zorg ervoor dat het stopcontact goed is geaard voordat u de stekker van het netsnoer in het stopcontact steekt. Steek de stekker niet in een niet-geaard stopcontact. Neem contact op met uw elektricien voor meer informatie.

De aardingspen is een veiligheidsvoorziening. Het gebruik van een stopcontact dat niet goed is geaard, kan leiden tot een elektrische schok en/of letsel.

Opmerking: De aardingspen biedt ook een goede bescherming tegen onverwachte ruis die wordt geproduceerd door andere elektrische apparaten in de buurt die de prestaties van dit product kunnen beïnvloeden.

• Gebruik het product alleen met het meegeleverde netsnoer. Als u het netsnoer moet vervangen, zorg er dan voor dat het nieuwe netsnoer aan de volgende eisen voldoet: afneembaar type, UL-vermeld/CSA-gecertificeerd, type SPT-2, nominaal 7 A 125 V minimum, VDE-goedgekeurd of equivalent, maximale lengte 4,6 meter (15 voet).

Productonderhoud

Probeer dit product niet zelf te repareren, omdat het openen of verwijderen van deksels u kan blootstellen aan gevaarlijke spanningen of andere risico's. Laat alle reparaties over aan gekwalificeerd onderhoudspersoneel.

Haal de stekker van dit product uit het stopcontact en laat reparaties over aan gekwalificeerd onderhoudspersoneel wanneer:

• het netsnoer of de stekker beschadigd, doorgesneden of gerafeld is
• er vloeistof in het product is gemorst
• het product is blootgesteld aan regen of water
• het product is gevallen of de behuizing is beschadigd
• het product een duidelijke verandering in prestaties vertoont, wat aangeeft dat er onderhoud nodig is
• het product niet normaal werkt na het volgen van de bedieningsinstructies

Opmerking: Pas alleen die bedieningselementen aan die in de bedieningsinstructies worden behandeld, aangezien een onjuiste afstelling van andere bedieningselementen schade kan veroorzaken en vaak uitgebreide werkzaamheden door een gekwalificeerde technicus vereist zijn om het product in normale staat te herstellen.

Potentieel explosieve omgevingen

Schakel uw apparaat uit in elk gebied met een potentieel explosieve atmosfeer en volg alle borden en instructies op. Potentieel explosieve atmosferen omvatten gebieden waar u normaal gesproken wordt geadviseerd om uw voertuigmotor uit te schakelen. Vonken in dergelijke gebieden kunnen een explosie of brand veroorzaken met lichamelijk letsel of zelfs de dood tot gevolg. Schakel het apparaat uit in de buurt van benzinepompen bij tankstations. Neem beperkingen in acht met betrekking tot het gebruik van radioapparatuur in brandstofdepots, opslag- en distributiegebieden; chemische fabrieken; of waar springwerkzaamheden aan de gang zijn. Gebieden met een potentieel explosieve atmosfeer zijn vaak, maar niet altijd, gemarkeerd. Ze omvatten benedendeks op boten, chemische overslag- of opslagfaciliteiten, voertuigen die vloeibaar petroleumgas gebruiken (zoals propaan of butaan) en gebieden waar de lucht chemicaliën of deeltjes bevat, zoals graan, stof of metaalpoeders.

Aanvullende veiligheidsinformatie

Uw apparaat en de verbeteringen ervan kunnen kleine onderdelen bevatten. Houd ze buiten het bereik van kleine kinderen.

Recyclinginformatie voor IT-apparatuur

Acer zet zich sterk in voor de bescherming van het milieu en beschouwt recycling, in de vorm van het bergen en verwijderen van gebruikte apparatuur, als een van de belangrijkste prioriteiten van het bedrijf om de belasting van het milieu te minimaliseren.

Wij van Acer zijn ons zeer bewust van de milieueffecten van ons bedrijf en streven ernaar de beste werkprocedures te identificeren en te bieden om de milieu-impact van onze producten te verminderen.

Ga voor meer informatie en hulp bij het recyclen naar deze website: http://www.acer-group.com/public/Sustainability/sustainability01.htm

Bezoek www.acer-group.com voor meer informatie over de functies en voordelen van onze andere producten.

LCD-pixelverklaring

De LCD-unit wordt geproduceerd met uiterst nauwkeurige fabricagetechnieken. Desalniettemin kunnen sommige pixels af en toe slecht functioneren of als zwarte of rode stippen verschijnen. Dit heeft geen invloed op de opgenomen afbeelding en vormt geen storing.

Dit product is verzonden met ingeschakeld energiebeheer:

• Activeer de slaapstand van het scherm binnen 15 minuten van inactiviteit van de gebruiker.
• Activeer de slaapstand van de computer binnen 30 minuten van inactiviteit van de gebruiker.
• Activeer de computer vanuit de slaapstand door op de aan/uit-knop te drukken.

Tips en informatie voor comfortabel gebruik

Computergebruikers kunnen na langdurig gebruik klagen over vermoeide ogen en hoofdpijn. Gebruikers lopen ook het risico op lichamelijk letsel na lange uren werken voor een computer. Lange werkperioden, een slechte houding, slechte werkgewoonten, stress, onvoldoende werkomstandigheden, persoonlijke gezondheid en andere factoren vergroten het risico op lichamelijk letsel aanzienlijk.

Onjuist computergebruik kan leiden tot carpaal tunnelsyndroom, peesontsteking, tenosynovitis of andere aandoeningen van het bewegingsapparaat. De volgende symptomen kunnen optreden in de handen, polsen, armen, schouders, nek of rug:

• gevoelloosheid, of een brandend of tintelend gevoel
• pijn, gevoeligheid of gevoeligheid
• pijn, zwelling of kloppen
• stijfheid of beklemming
• koude of zwakte

Als u deze symptomen of andere terugkerende of aanhoudende ongemakken en/of pijn gerelateerd aan computergebruik heeft, raadpleeg dan onmiddellijk een arts en informeer de afdeling gezondheid en veiligheid van uw bedrijf.

De volgende sectie geeft tips voor comfortabeler computergebruik.

Uw comfortzone vinden

Vind uw comfortzone door de kijkhoek van de monitor aan te passen, een voetensteun te gebruiken of uw zithoogte te verhogen om maximaal comfort te bereiken. Neem de volgende tips in acht:

• vermijd te lang in één vaste houding te blijven
• vermijd voorover te buigen en/of achterover te leunen
• sta regelmatig op en loop rond om de spanning op uw beenspieren te verminderen

Zorg voor uw ogen

Lange kijktijden, het dragen van een verkeerde bril of contactlenzen, verblinding, overmatige kamerverlichting, slecht scherpgestelde schermen, zeer kleine lettertypen en displays met een laag contrast kunnen uw ogen belasten. De volgende secties geven suggesties over hoe u vermoeide ogen kunt verminderen.

Ogen

• Laat uw ogen regelmatig rusten.
• Geef uw ogen regelmatig een pauze door weg te kijken van de monitor en u te concentreren op een punt in de verte.
• Knipper regelmatig om te voorkomen dat uw ogen uitdrogen.

Weergave

• Houd uw scherm schoon.
• Houd uw hoofd op een hoger niveau dan de bovenrand van het scherm, zodat uw ogen naar beneden wijzen wanneer u naar het midden van het scherm kijkt.
• Pas de helderheid en/of het contrast van het scherm aan tot een comfortabel niveau voor een betere leesbaarheid van tekst en duidelijkheid van afbeeldingen.
• Elimineer verblinding en reflecties door:
• uw scherm zo te plaatsen dat de zijkant naar het raam of een andere lichtbron is gericht
• de kamerverlichting te minimaliseren door gebruik te maken van gordijnen, jaloezieën of lamellen
• een bureaulamp te gebruiken
• de kijkhoek van het scherm te wijzigen
• een filter voor het verminderen van verblinding te gebruiken
• een schermvizier te gebruiken, zoals een stuk karton dat vanaf de bovenste voorrand van het scherm is uitgestrekt
• Vermijd het aanpassen van uw scherm naar een ongemakkelijke kijkhoek.
• Vermijd langdurig naar felle lichtbronnen te kijken, zoals open ramen.

Goede werkgewoonten ontwikkelen

Ontwikkel de volgende werkgewoonten om uw computergebruik meer ontspannend en productief te maken:

• Neem regelmatig en vaak korte pauzes.
• Doe wat stretchoefeningen.
• Haal zo vaak mogelijk frisse lucht.
• Sport regelmatig en houd een gezond lichaam in stand.

Referenties

• Acer Group Home | Acer Group

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

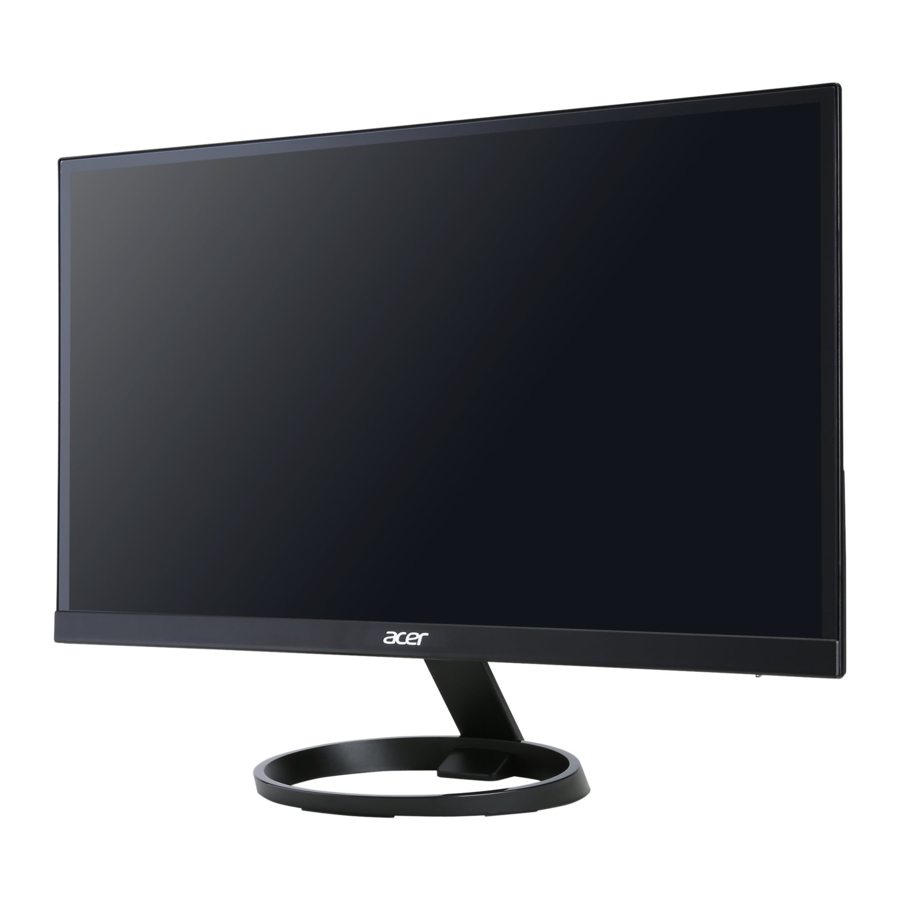

Download Acer R240HY, R241Y Handleiding

Beschikbare talen
