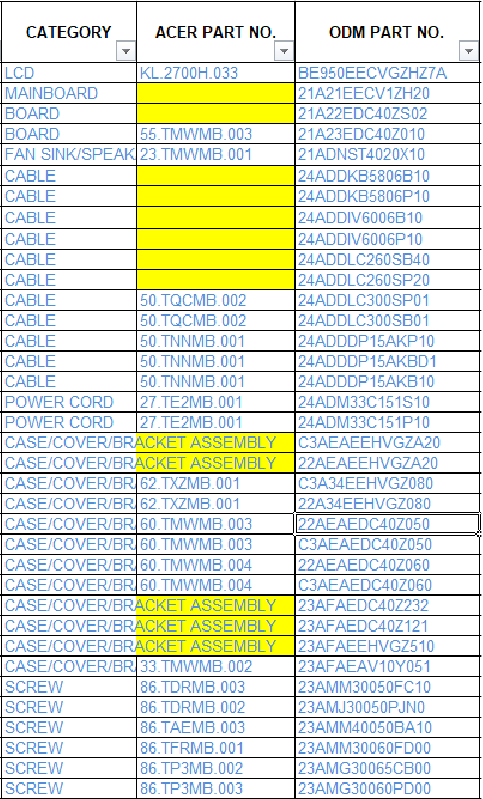

Acer QG271 M3 Handleiding

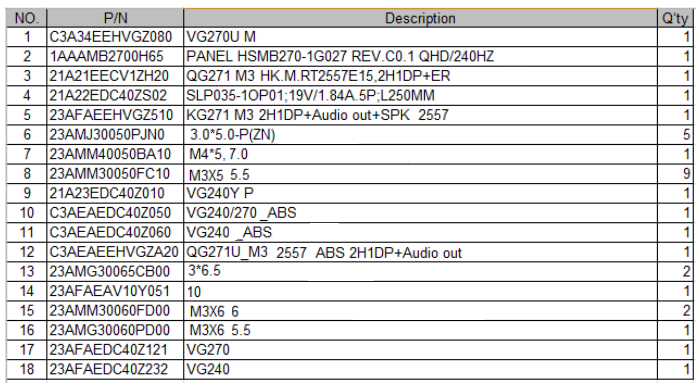

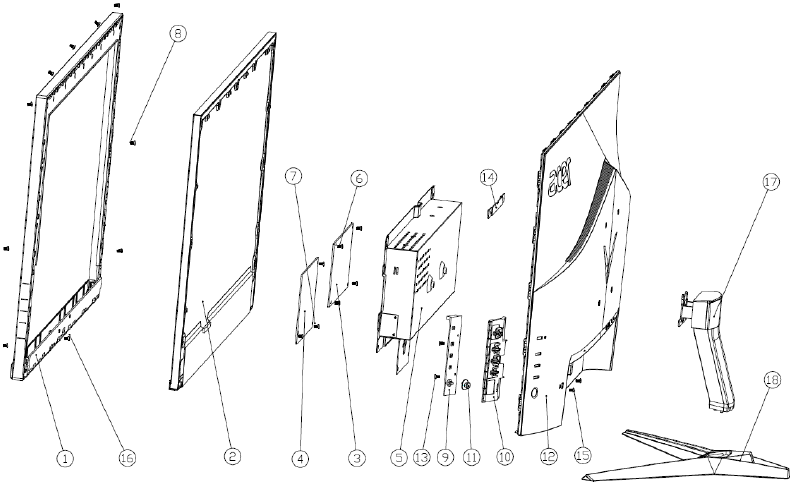

Demontageprocedures

1. Maak de ruimte schoon voor demontage
2. Identificeer het gebied voor de monitor
3. Controleer de positie waar de monitoren worden geplaatst en de hoeveelheid van de monitor; bereid het gebied voor materiaalstroom voor; plan volgens de actuele toestand de demontagelay-out
4. Bereid de implementatie, apparatuur en materialen als volgt voor:

1. werktafel
2. Schroevendraaier
3. mes
4. handschoen
5. reinigingsdoek
6. ESD-bescherming

1. Demonteer de voet en de standaard

1. Plaats de machine eerst met de voorkant naar beneden op de schone vlakke ringen

2. Verwijder de schroef van de beugel en verwijder de voet

3. Gebruik de schroevendraaier om de schroef te verwijderen en verwijder de standaard van de monitor


2. Demonteer de achterklep

1. Verwijder de drie schroeven waarmee de achterklep aan de afscherming is bevestigd

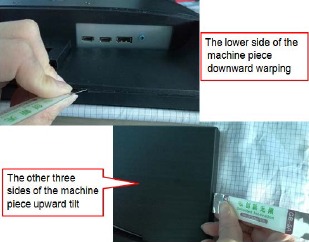

2. Gebruik het demontagehulpmiddel om de achterklep van de onderkant naar de andere drie zijden los te maken

3. Verwijder de achterklep en trek de toetsenbordlijn en de LED-lijn verticaal eruit


3. Demonteer het toetsenbord, de kabel en de afscherming

1. Gebruik de schroevendraaier om de schroef op het toetsenblok te verwijderen en het toetsenblok te verwijderen

2. Trek de tape los waarmee de draad en de afscherming zijn bevestigd

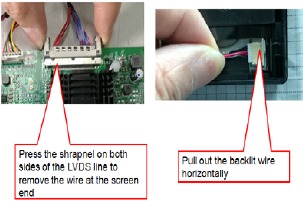

3. Trek de LVDS-draad en de backlight-draad uit het paneel

4. Verwijder de afscherming

4. Verwijder het moederbord en het voedingsbord en trek de draad uit het bord

1. Gebruik de schroevendraaier om de schroef te verwijderen waarmee het moederbord en het voedingsbord aan de afscherming zijn bevestigd

2. Verwijder het moederbord en het voedingsbord van de afscherming

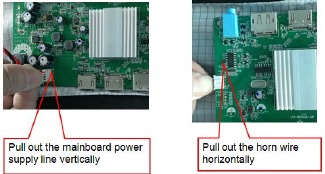

3. Trek de draden uit het moederbord en het voedingsbord



5. Demonteer het middenframe

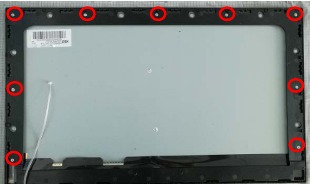

1. Gebruik de schroevendraaier om de negen schroeven te verwijderen waarmee het middenframe en het paneel zijn bevestigd

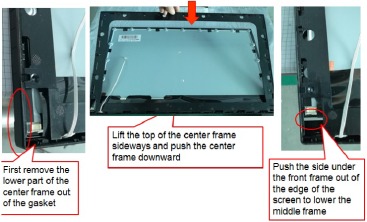

2. Verwijder het middenframe


Montageprocedures

1. Maak de ruimte schoon om te werken
2. Identificeer het gebied voor materiaal
3. Bereid de implementatie, apparatuur en materialen als volgt voor:
   1. werktafel
   2. Schroevendraaier
   3. Mes
   4. handschoen
   5. reinigingsdoek ESD-bescherming

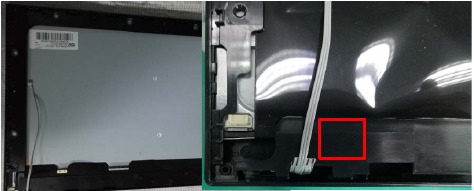

1. Monteer het middenframe

1. Voer de LCD in op de pallet

2. Neem een middenframe en plaats dit aan de achterkant van het paneel
   Plaats de onderkant van het paneel in het middenframe en plaats de backlight-connector aan de linkerkant van het middenframe

3. Laad het middenframe op het paneel

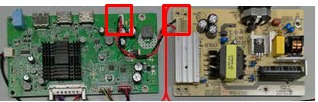

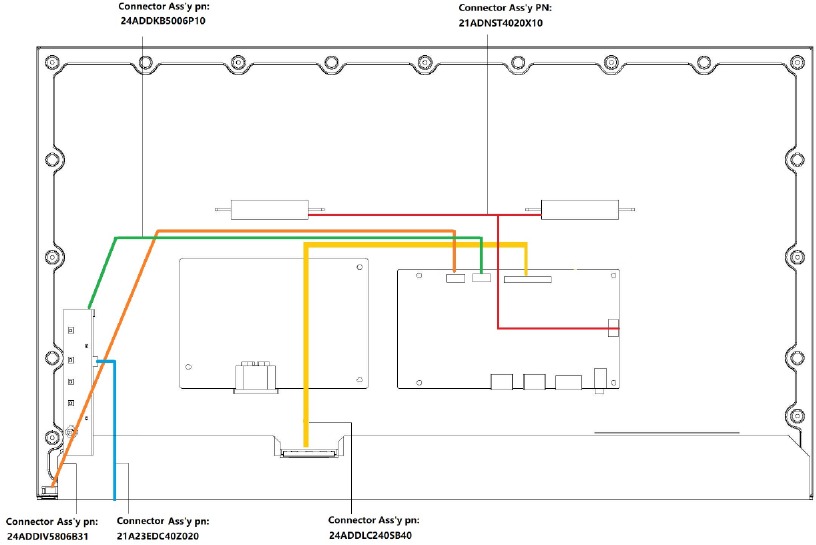

2. Monteer het moederbord en het voedingsbord van de afscherming

1. Monteer de LVDS-draad, de toetsenbordaansluiting en de backlight-draad op het moederbord

2. Monteer de voedingsdraad van het moederbord op het voedingsbord

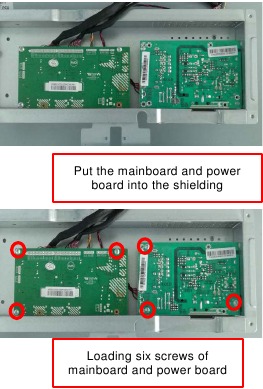

3. Plaats het moederbord en het voedingsbord in de afscherming en laad schroeven op de afscherming


3. Monteer de luidspreker

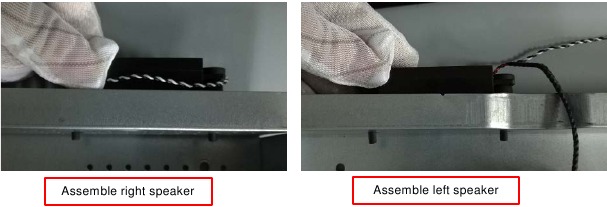

1. Monteer de luidspreker op de afscherming

2. Monteer de luidsprekerkabel op het moederbord

3. Bevestig de luidsprekerkabel op de afscherming

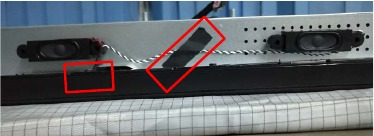

4. Laad het middenframe met het paneel en monteer de kabel van het moederbord op het paneel

1. Laad negen schroeven van het middenframe met een schroevendraaier

2. Monteer de LVDS-lijn met een mal op het paneel

3. Bevestig de afscherming
   Plaats de afscherming in de registratiemast van het middenframe en plak aluminiumfolie aan de rechter- en linkerzijde om de afscherming te bevestigen

4. Monteer de backlight op het paneel

5. Vaste backlight- en luidsprekerkabel met tape


5. Monteer de achterklep

1. Laad het toetsenblok met een schroevendraaier op de achterklep

2. Monteer het toetsenblok en de LED-draad op het toetsenblok

3. Monteer de achterklep en druk deze met de hand door de onder-, linker-, rechter- en bovenkant


6. Laad de schroef van de achterklep en monteer de standaard en de voet

1. Laad drie achterkleppen met een schroevendraaier

2. Monteer de standaard in de achterklep

3. Monteer de voet met de registratiemast

4. Laad de schroef met een schroevendraaier


Geen beeld

• Pas met behulp van OSD de helderheid en het contrast aan tot het maximum of reset ze naar de standaardinstellingen.

• Controleer de aan/uit-schakelaar

• Controleer of het netsnoer correct is aangesloten op de monitor.

• Controleer of de videosignaalkabel correct is aangesloten aan de achterkant van de monitor

• Controleer of de stroom van het computersysteem AAN staat

Afwijkend geluid

• Controleer of de audiokabel met de host-pc is verbonden

• Controleer of de volume-instelling van de host-pc op de minimumpositie staat en probeer het volumeniveau te verhogen.
