Acer Nitro XZ342CU V3bmiiphx Handleiding

Speciale opmerkingen over lcd-monitoren

Het volgende is normaal bij de lcd-monitor en duidt niet op een probleem.

• Vanwege de aard van het fluorescentielicht kan het scherm flikkeren tijdens het eerste gebruik. Schakel de aan/uit-schakelaar uit en weer in om er zeker van te zijn dat het flikkeren verdwijnt.
• U kunt een enigszins ongelijke helderheid op het scherm vinden, afhankelijk van het bureaubladpatroon dat u gebruikt.
• Het lcd-scherm heeft 99,99% of meer effectieve pixels. Het kan vlekken van 0,01% of minder bevatten, zoals een ontbrekende pixel of een pixel die de hele tijd brandt.
• Vanwege de aard van het lcd-scherm kan een nabeeld van het vorige scherm achterblijven na het wisselen van afbeelding, wanneer dezelfde afbeelding urenlang wordt weergegeven. In dit geval herstelt het scherm langzaam door de afbeelding te wijzigen of de aan/uit-schakelaar een paar uur uit te schakelen.
• De Acer-monitor is bedoeld voor video- en visuele weergave van informatie verkregen van elektronische apparaten.

Informatie voor uw veiligheid en comfort

Veiligheidsinstructies
Lees deze instructies zorgvuldig door. Bewaar dit document voor toekomstig gebruik. Neem alle waarschuwingen en instructies in acht die op het product zijn aangegeven.

Uw monitor schoonmaken

Volg deze richtlijnen zorgvuldig op bij het schoonmaken van de monitor:

• Haal altijd de stekker van de monitor uit het stopcontact voordat u deze schoonmaakt.
• Gebruik een zachte doek om het scherm en de voorkant en zijkanten van de behuizing schoon te vegen.

Het apparaat aansluiten/loskoppelen

Neem de volgende richtlijnen in acht bij het aansluiten en loskoppelen van de stroom van de lcd-monitor:

• Zorg ervoor dat de monitor aan de voet is bevestigd voordat u het netsnoer op het stopcontact aansluit.
• Zorg ervoor dat zowel de lcd-monitor als de computer zijn uitgeschakeld voordat u een kabel aansluit of de stekker uit het stopcontact haalt.
• Als het systeem meerdere stroombronnen heeft, ontkoppel dan de stroom van het systeem door alle netsnoeren van de voedingen los te koppelen.

Toegankelijkheid

Zorg ervoor dat het stopcontact waarop u het netsnoer aansluit gemakkelijk toegankelijk is en zich zo dicht mogelijk bij de bediener van de apparatuur bevindt. Wanneer u de stroom van de apparatuur moet loskoppelen, zorg er dan voor dat u het netsnoer uit het stopcontact haalt.

Veilig luisteren

Volg deze instructies om uw gehoor te beschermen.

• Verhoog het volume geleidelijk totdat u het duidelijk en comfortabel kunt horen en zonder vervorming.
• Verhoog het volume niet meer nadat u het volume hebt ingesteld en uw oren eraan gewend zijn.
• Beperk de hoeveelheid tijd dat u naar muziek luistert op een hoog volume.
• Vermijd het verhogen van het volume om lawaaierige omgevingen te blokkeren.
• Zet het volume lager als u mensen in de buurt niet kunt horen praten.

• Gebruik dit product niet in de buurt van water.
• Plaats dit product niet op een onstabiele kar, standaard of tafel. Als het product valt, kan het ernstig beschadigd raken.
• Er zijn sleuven en openingen aangebracht voor ventilatie om een betrouwbare werking van het product te garanderen en om het te beschermen tegen oververhitting. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, bank, kleed of een ander soortgelijk oppervlak te plaatsen. Dit product mag nooit in de buurt van of boven een radiator of warmterooster worden geplaatst, of in een ingebouwde installatie, tenzij er voldoende ventilatie is.
• Steek nooit voorwerpen van welke aard dan ook in dit product via de sleuven in de behuizing, omdat ze gevaarlijke spanningspunten kunnen raken of onderdelen kunnen kortsluiten die kunnen leiden tot brand of een elektrische schok. Mors nooit vloeistof van welke aard dan ook op of in het product.
• Om schade aan interne componenten en batterijlekkage te voorkomen, mag u het product niet op een trillend oppervlak plaatsen.
• Gebruik het nooit tijdens het sporten, trainen of in een trillende omgeving, omdat dit waarschijnlijk onverwachte kortsluiting of schade aan interne apparaten zal veroorzaken.

Elektrisch vermogen gebruiken

• Dit product moet worden gebruikt met het type stroom dat op het markeringsetiket staat aangegeven. Als u niet zeker bent van het type stroom dat beschikbaar is, neem dan contact op met uw dealer of het plaatselijke energiebedrijf.
• Laat niets op het netsnoer rusten. Plaats dit product niet op een plaats waar mensen op het snoer lopen.
• Als er een verlengsnoer wordt gebruikt met dit product, zorg er dan voor dat het totale ampèrevermogen van de apparatuur die op het verlengsnoer is aangesloten, de ampèrewaarde van het verlengsnoer niet overschrijdt. Zorg er ook voor dat de totale waarde van alle producten die op het stopcontact zijn aangesloten de waarde van de zekering niet overschrijdt.
• Overbelast een stopcontact of stekkerdoos niet door te veel apparaten aan te sluiten. De totale systeembelasting mag niet meer dan 80% van de nominale waarde van het vertakte circuit bedragen. Als er stekkerdozen worden gebruikt, mag de belasting niet meer dan 80% van de ingangsspanning van de stekkerdoos bedragen.
• Het netsnoer van dit product is uitgerust met een geaarde stekker met drie draden. De stekker past alleen in een geaard stopcontact. Zorg ervoor dat het stopcontact goed geaard is voordat u de stekker van het netsnoer erin steekt. Steek de stekker niet in een niet-geaard stopcontact. Neem contact op met uw elektricien voor meer informatie.

De aardingspin is een veiligheidsvoorziening. Het gebruik van een stopcontact dat niet goed geaard is, kan leiden tot een elektrische schok en/of letsel.

Opmerking: de aardingspen biedt ook een goede bescherming tegen onverwachte ruis die wordt geproduceerd door andere elektrische apparaten in de buurt die de prestaties van dit product kunnen beïnvloeden.

• Gebruik het product alleen met de meegeleverde voedingskabel. Als u de voedingskabel moet vervangen, zorg er dan voor dat de nieuwe voedingskabel aan de volgende eisen voldoet: afneembaar type, UL-vermeld/CSA-gecertificeerd, type SPT-2, nominale waarde 7 A 125 V minimum, VDE-goedgekeurd of het equivalent daarvan, maximale lengte van 4,5 meter.

Productonderhoud

Probeer dit product niet zelf te onderhouden, omdat het openen of verwijderen van deksels u kan blootstellen aan gevaarlijke spanningspunten of andere risico's. Laat alle onderhoudswerkzaamheden over aan gekwalificeerd onderhoudspersoneel.

Haal de stekker van dit product uit het stopcontact en laat het onderhoud over aan gekwalificeerd onderhoudspersoneel wanneer:

• het netsnoer of de stekker beschadigd, gesneden of gerafeld is
• er vloeistof in het product is gemorst
• het product is blootgesteld aan regen of water
• het product is gevallen of de behuizing is beschadigd
• het product een duidelijke verandering in de prestaties vertoont, wat aangeeft dat onderhoud nodig is
• het product niet normaal werkt na het opvolgen van de bedieningsinstructies

Opmerking: Pas alleen de bedieningselementen aan die in de bedieningsinstructies worden behandeld, omdat onjuiste aanpassing van andere bedieningselementen schade kan veroorzaken en vaak uitgebreide werkzaamheden door een gekwalificeerde technicus vereist om het product in normale staat te herstellen.

Potentieel explosieve omgevingen

Schakel uw apparaat uit in een gebied met een mogelijk explosieve atmosfeer en volg alle borden en instructies op. Potentieel explosieve atmosferen omvatten gebieden waar u normaal gesproken wordt geadviseerd om uw voertuigmotor uit te schakelen. Vonken in dergelijke gebieden kunnen een explosie of brand veroorzaken met lichamelijk letsel of zelfs de dood tot gevolg. Schakel het apparaat uit in de buurt van benzinepompen bij tankstations. Neem de beperkingen voor het gebruik van radioapparatuur in acht in brandstofdepots, opslag- en distributiegebieden, chemische fabrieken of waar straalwerkzaamheden aan de gang zijn. Gebieden met een mogelijk explosieve atmosfeer zijn vaak, maar niet altijd, gemarkeerd. Ze omvatten benedendeks op boten, chemische overslag- of opslagfaciliteiten, voertuigen die vloeibaar petroleumgas (zoals propaan of butaan) gebruiken en gebieden waar de lucht chemicaliën of deeltjes zoals graan, stof of metaalpoeder bevat.

Aanvullende veiligheidsinformatie
Uw apparaat en de verbeteringen ervan kunnen kleine onderdelen bevatten. Houd ze buiten het bereik van kleine kinderen.

LCD-pixelverklaring

De lcd-eenheid wordt geproduceerd met uiterst nauwkeurige fabricagetechnieken. Desondanks kunnen sommige pixels af en toe niet goed werken of verschijnen als zwarte of rode stippen. Dit heeft geen invloed op de opgenomen afbeelding en vormt geen storing.

Dit product is verzonden met energiebeheer ingeschakeld:

• Activeer de slaapstand van het scherm binnen 5 minuten na inactiviteit van de gebruiker.
• Activeer de monitor wanneer deze in de actieve uit-modus staat, beweeg de muis of druk op een toets op het toetsenbord.

Tips en informatie voor comfortabel gebruik

Computergebruikers kunnen na langdurig gebruik klagen over vermoeide ogen en hoofdpijn. Gebruikers lopen ook risico op lichamelijk letsel na lange uren werken achter een computer. Lange werkperioden, een slechte houding, slechte werkgewoonten, stress, onvoldoende arbeidsomstandigheden, persoonlijke gezondheid en andere factoren vergroten het risico op lichamelijk letsel aanzienlijk.

Onjuist computergebruik kan leiden tot carpaaltunnelsyndroom, tendinitis, tenosynovitis of andere aandoeningen van het bewegingsapparaat. De volgende symptomen kunnen optreden in de handen, polsen, armen, schouders, nek of rug:

• gevoelloosheid of een branderig of tintelend gevoel
• pijn, gevoeligheid of gevoeligheid
• pijn, zwelling of kloppen
• stijfheid of beklemming
• kou of zwakte

Als u deze symptomen heeft, of andere terugkerende of aanhoudende ongemakken en/of pijn gerelateerd aan computergebruik, raadpleeg dan onmiddellijk een arts en informeer de afdeling gezondheid en veiligheid van uw bedrijf.

De volgende sectie geeft tips voor comfortabeler computergebruik.

Uw comfortzone vinden
Vind uw comfortzone door de kijkhoek van de monitor aan te passen, een voetenbank te gebruiken of uw zithoogte te verhogen om maximaal comfort te bereiken.

Neem de volgende tips in acht:

• blijf niet te lang in één vaste houding
• vermijd voorovergebogen en/of achterovergeleund zitten
• sta regelmatig op en loop rond om de belasting van uw beenspieren te verminderen

Zorg dragen voor uw gezichtsvermogen
Lange kijkuren, het dragen van een verkeerde bril of contactlenzen, verblinding, overmatige kamerverlichting, slecht scherpgestelde schermen, zeer kleine lettertypen en displays met een laag contrast kunnen uw ogen belasten. De volgende secties geven suggesties over hoe u vermoeide ogen kunt verminderen.

Ogen

• Laat uw ogen regelmatig rusten.
• Geef uw ogen regelmatig pauze door weg te kijken van de monitor en u te concentreren op een punt in de verte.
• Knipper regelmatig om te voorkomen dat uw ogen uitdrogen.

Weergave

• Houd uw display schoon.
• Houd uw hoofd op een hoger niveau dan de bovenrand van het display, zodat uw ogen naar beneden wijzen wanneer u naar het midden van het display kijkt.
• Pas de helderheid en/of het contrast van het display aan tot een comfortabel niveau voor een verbeterde leesbaarheid van tekst en grafische helderheid.
• Elimineer verblinding en reflecties door:
• uw display zo te plaatsen dat de zijkant naar het raam of een andere lichtbron is gericht
• het minimaliseren van de kamerverlichting door gebruik te maken van gordijnen, jaloezieën of lamellen
• het gebruik van een taaklamp
• het veranderen van de kijkhoek van het display
• het gebruik van een filter tegen verblinding
• het gebruik van een displayvizier, zoals een stuk karton dat is uitgeschoven vanaf de bovenste voorkant van het display
• Vermijd het aanpassen van uw display in een ongemakkelijke kijkhoek.
• Vermijd het langdurig kijken naar felle lichtbronnen, zoals open ramen.

Goede werkgewoonten ontwikkelen
Ontwikkel de volgende werkgewoonten om uw computergebruik meer ontspannen en productief te maken:

• Neem regelmatig en vaak korte pauzes.
• Doe enkele rekoefeningen.
• Adem zo vaak mogelijk frisse lucht in.
• Beweeg regelmatig en houd een gezond lichaam aan.

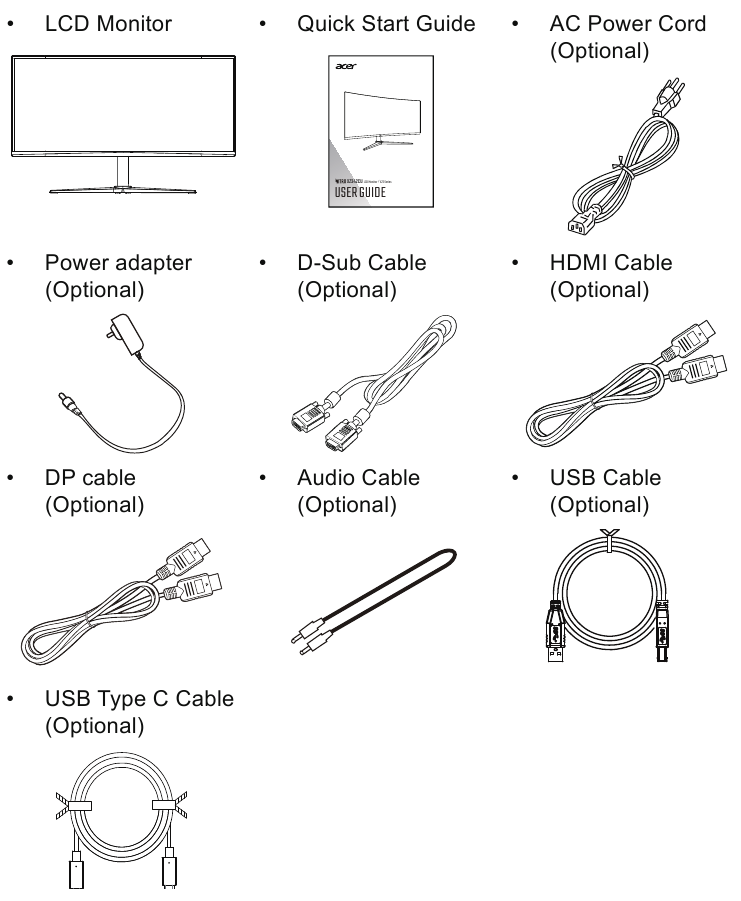

UITPAKKEN

Controleer of de volgende items aanwezig zijn wanneer u de doos uitpakt en bewaar het verpakkingsmateriaal voor het geval u de monitor in de toekomst moet verzenden of vervoeren.

*Onderstaande items zijn hier slechts indicatief weergegeven. Het daadwerkelijke product kan afwijken.

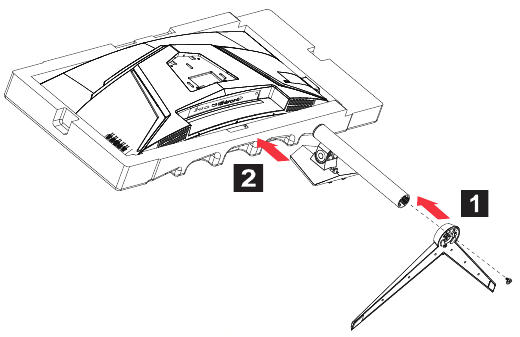

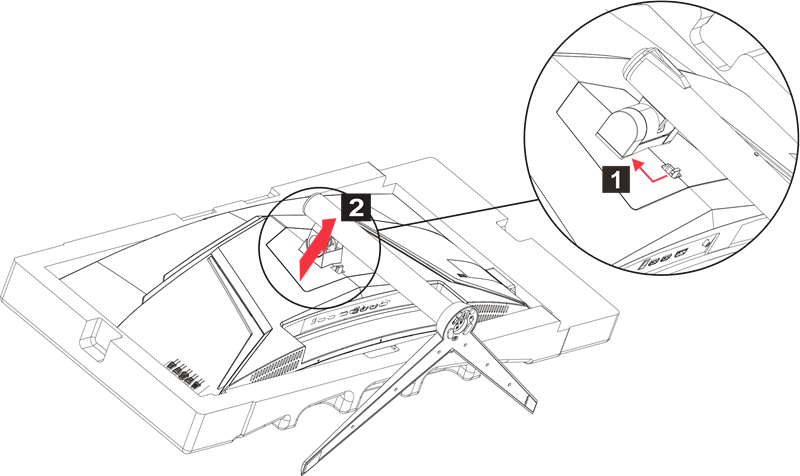

DE BASIS BEVESTIGEN/VERWIJDEREN

Opmerking: verwijder de monitor en de voet uit de verpakking. Leg de monitor voorzichtig met de voorkant naar beneden op een stabiele ondergrond -- gebruik een doek om krassen op het scherm te voorkomen.

1. Bevestig de monitorstandaardarm aan de basis.

2. Bevestig de basis aan de arm van de monitorstandaardvoet.

Opmerking: als u installeert met een wandmontagekit, wordt aanbevolen om een VESA-montagekit (100 x 100 mm) te gebruiken met 4*M4 x 10 (L) mm schroeven om uw monitor aan de muur te bevestigen.

Volg deze instructies om de basis van de monitor te verwijderen.

Opmerking: Plaats de monitor voorzichtig met de voorkant naar beneden op een vlakke ondergrond-gebruik een doek om krassen op het scherm te voorkomen.

1. Duw de splitknop omhoog om de basis van de monitor te scheiden.
2. Verwijder de schroeven die verbinding maken met de basis.

SCHERMPOSITIE AANPASSEN

Om de beste kijkpositie te optimaliseren, kunt u de hoogte/kanteling van de monitor aanpassen.

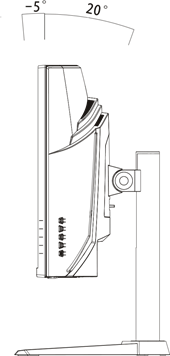

• Kantelen
  Zie de onderstaande afbeelding voor een voorbeeld van het kantelbereik.

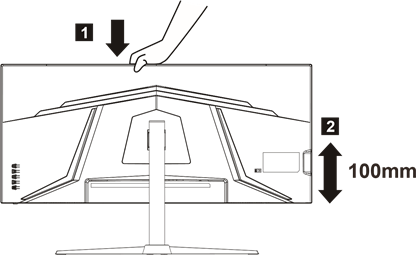

• Hoogte aanpassen
  Nadat u op de bovenkant van de monitor hebt gedrukt, kunt u de hoogte van de monitor aanpassen.


DE STROOMKABEL AANSLUITEN

• Controleer eerst of het netsnoer dat u gebruikt het juiste type is dat vereist is voor uw regio.
• Deze monitor heeft een universele voeding die een werking mogelijk maakt in een spanningsgebied van 100/120V AC of 220/240 V AC. Er is geen gebruikersaanpassing vereist.
• Steek het ene uiteinde van het AC-netsnoer in een AC-ingang en steek het andere uiteinde in een stopcontact.
• Voor eenheid die wordt gebruikt op 120 V AC: gebruik een UL Listed Cord Set, Type SVT-draad en stekker met een nominale waarde van 10 A/125 V.
• Voor eenheid die wordt gebruikt op 220/240 V AC (buiten de VS):

Gebruik een snoerset bestaande uit een H05VV-F-snoer en een stekker met een nominale waarde van 10 A, 250 V. De snoerset moet de juiste veiligheidskeuren hebben voor het land waarin de apparatuur wordt geïnstalleerd.

VEILIGHEIDSMAATREGEL

• Plaats de monitor of een ander zwaar voorwerp niet op het netsnoer om schade aan de kabel te voorkomen.
• Stel de monitor niet bloot aan regen, overmatige vochtigheid of stof.
• Bedek de ventilatiesleuven of openingen van de monitor niet. Plaats de monitor altijd op een plaats met voldoende ventilatie.
• Plaats de monitor niet tegen een heldere achtergrond of waar zonlicht of andere lichtbronnen op het scherm van de monitor kunnen weerkaatsen. Plaats de monitor net onder ooghoogte.
• Wees voorzichtig bij het vervoeren van de monitor.
• Geef geen schokken of krassen op het scherm, aangezien het scherm kwetsbaar is.
• Om schade aan de monitor te voorkomen, til de monitor niet aan de voet op.

UW MONITOR REINIGEN

Volg de onderstaande richtlijnen zorgvuldig bij het reinigen van de monitor.

• Haal altijd de stekker van de monitor uit het stopcontact voordat u deze schoonmaakt.
• Gebruik een zachte doek om het scherm en de voorkant en zijkanten van de behuizing voorzichtig af te vegen.
• SPUIT OF GIET NOOIT VLOEISTOF RECHTSTREEKS OP HET SCHERM OF DE BEHUIZING.
• GEBRUIK GEEN REINIGINGSMIDDELEN OP BASIS VAN AMMONIAK OF ALCOHOL OP HET LCD-SCHERM OF DE BEHUIZING.
• Acer is niet aansprakelijk voor schade als gevolg van het gebruik van reinigingsmiddelen op basis van ammoniak of alcohol.

ENERGIEBESPARING

De monitor wordt in de modus "Energiebesparing" gezet door het stuursignaal van de beeldschermcontroller, zoals aangegeven door de LED die knippert.

Status	LED-lampje
Aan	Blauw
Energiebesparingsmodus	Type 1: Amber Type 2: LED knippert

De energiebesparingsstanden blijven behouden totdat een stuursignaal is gedetecteerd of het toetsenbord of de muis is geactiveerd. De hersteltijd van de actieve UIT-stand terug naar de AAN-stand is ongeveer 3 seconden.

DDC

Om uw installatie te vereenvoudigen, is de monitor in staat om Plug and Play met uw systeem te werken als uw systeem ook het DDC-protocol ondersteunt. De DDC (Display Data Channel) is een communicatieprotocol waarmee de monitor het hostsysteem automatisch informeert over zijn mogelijkheden, bijvoorbeeld ondersteunde resoluties en bijbehorende timing. De monitor ondersteunt de DDC2B-standaard.

PIN-TOEWIJZING CONNECTOR

19-pins kleurenschermsignaalkabel*

PIN	Betekenis	PIN	Betekenis
1.	TMDS-gegevens2+	10.	TMDS Clock+
2.	TMDS Data2 Shield	11.	TMDS Clock Shield
3.	TMDS-gegevens2-	12.	TMDS Clock-
4.	TMDS-gegevens1+	13.	CEC
5.	TMDS Data1 Shield	14.	Gereserveerd (N.C. op apparaat)
6.	TMDS-gegevens1-	15.	SCL
7.	TMDS-gegevens0+	16.	SDA
8.	TMDS Data0 Shield	17.	DDC/CEC-aarde
9.	TMDS-gegevens0-	18.	+5V-voeding
		19.	Hot Plug Detect

* alleen voor bepaalde modellen

20-pins kleurenschermsignaalkabel*

PIN	Beschrijving	PIN	Beschrijving
1.	Lane0(p)	11.	GND
2.	GND	12.	Lane3(n)
3.	Lane0(n)	13.	Config1
4.	Lane1(p)	14.	Config2
5.	GND	15.	AUX_CH (n)
6.	Lane1(n)	16.	GND
7.	Lane2(p)	17.	AUX_CH (p)
8.	GND	18.	Hot Plug Detect
9.	Lane3(n)	19.	DP Power_Return
10.	Lane3(p)	20.	DP Power

* alleen voor bepaalde modellen

15-pins kleurenschermsignaalkabel

Threading	Uitleg	Threading	Uitleg
1.	Rood	9.	+5 V
2.	Groen	10.	Logische aarde
3.	Blauw	11.	Monitoraarde
4.	Monitoraarde	12.	DDC-continue gegevens
5.	DDC-retour	13.	Lijnsynchronicatiesignaal
6.	Rode aarde	14.	Veldsynchronicatiesignaal
7.	Groene aarde	15.	DDC-continue klok
8.	Blauwe aarde

* alleen voor bepaalde modellen

24-pins USB Type C-kabel

PIN-nr.	Signaaltoewijzing	PIN-nr.	Signaaltoewijzing
A1	GND	B12	GND
A2	SSTXp1	B11	SSTXp1
A3	SSTXn1	B10	SSTXn1
A4	VBUS	B9	VBUS
A5	CC1	B8	CC1
A6	Dp1	B7	Dp1
A7	Dn1	B6	Dn1
A8	SBU1	B5	SBU1
A9	VBUS	B4	VBUS
A10	SSTXn2	B3	SSTXn2
A11	SSTXp2	B2	SSTXp2
A12	GND	B1	GND

* alleen voor bepaalde modellen

STANDAARD TIMING TABEL

	Modus	Resolutie	Opmerking
1	VGA	640x480	60Hz
2		640x480	72Hz
3		640x480	75Hz
4	MAC	640x480	66.66Hz
5	VESA	720x400	70Hz
6	SVGA	800x600	56Hz
7		800x600	60Hz
8		800x600	72Hz
9		800x600	75Hz
10	MAC	832x624	74.55Hz
11	XGA	1024x768	60Hz
12		1024x768	70Hz
13		1024x768	75Hz
14	MAC	1152x870	75Hz
15	VESA	1152x864	75Hz
16		1280x960	60Hz
17	SXGA	1280x1024	60Hz
18		1280x1024	75Hz
19	VESA	1280x720	60Hz
20	WXGA	1280x800	60Hz
21	WXGA+	1440x900	60Hz
22	WSXGA+	1680x1050	60Hz
23	FHD	1920x1080	60Hz
24		1920x1080	144Hz Alleen voor DP
25	Wide HD	2560x1080	60Hz
26	QHD	3440x1440	60Hz
27		3440x1440	100Hz
28		3440x1440	120Hz Alleen voor DP
29		3440x1440	144Hz Alleen voor DP
30		3440x1440	165Hz Alleen voor DP
31		3440x1440	180Hz Alleen voor DP

Opmerking: als de monitor DisplayPort ondersteunt, ondersteunt deze opzettelijk de G-Sync compatible/Freesync/Freesync Premium/Freesync Premium Pro/Adaptive-Sync (DP)-ondersteuningstechnologie. Met deze technologie kan de Freesync/Freesync Premium/Freesync Premium Pro/Adaptive-Sync (DP)-ondersteunde grafische bron de vernieuwingsfrequentie van het scherm dynamisch aanpassen op basis van typische frame rates van content om haperingen te elimineren en de weergave met lage latentie te verbeteren.

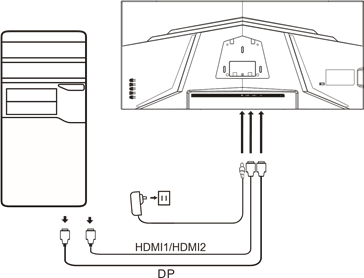

INSTALLATIE

Volg de onderstaande stappen om de monitor op uw hostsysteem te installeren:

Stappen

1. Schakel uw computer uit en haal het netsnoer eruit.
2. 2-1 Videokabel aansluiten
   1. Zorg ervoor dat zowel de monitor als de computer zijn uitgeschakeld.
   2. Sluit de VGA-kabel aan op de computer. (Optioneel)

2-2 HDMI-kabel aansluiten (alleen model met HDMI-ingang) (optioneel)

1. Zorg ervoor dat zowel de monitor als de computer zijn uitgeschakeld.
2. Sluit de HDMI-kabel aan op de computer.

2-3 DP-kabel aansluiten (alleen model met DP-ingang) (optioneel)

1. Zorg ervoor dat zowel de monitor als de computer zijn uitgeschakeld.
2. Sluit de DP-kabel aan op de computer.

3. Sluit de audiokabel aan (alleen model met audio-ingang) (optioneel)
4. Sluit de USB Type C-kabel aan (alleen model met USB Type C-ingang) (optioneel)
5. Steek de stroomkabel van de monitor in de stroompoort aan de achterkant van de monitor.
6. Steek de netsnoeren van uw computer en uw monitor in een stopcontact in de buurt.
7. Selecteer Power-off USB charge ON/OFF (USB-opladen uitgeschakeld/ingeschakeld bij uitschakelen) om de USB-oplaadfunctie bij uitschakelen in/uit te schakelen. (Optioneel)

~		Opmerking: de locatie en namen van de aansluitingen op de monitor kunnen variëren afhankelijk van het monitormodel, en sommige aansluitingen zijn mogelijk niet beschikbaar voor sommige modellen.
HDMI (optioneel)	(optioneel)
VGA IN (optioneel)	USB (optioneel)
AUDIO IN (optioneel)	DP (optioneel)
AUDIO OUT(optioneel)	USB Type C (optioneel)

GEBRUIKERSBEDIENING

Basisbediening

Opmerking: de locatie en namen van de functie- en aan/uit-knoppen op de monitor kunnen verschillen per monitormodel en sommige knoppen zijn mogelijk niet beschikbaar voor sommige modellen.

Type 1

Nr.	Omschrijving
1	Ga naar het hoofdmenu.
2	Ga naar de bronmodus.
3/4	Sneltoets 1, 2 knoppen. Druk hierop om de door de gebruiker gedefinieerde sneltoetsfunctie te activeren.
5	In de uitgeschakelde toestand zet het indrukken van de knop het apparaat aan; in de ingeschakelde toestand gaat het indrukken van de knop normaal gesproken naar het menuscherm voor het schakelen tussen modi, en het lang indrukken gedurende 3 seconden schakelt het apparaat uit.

Type 2

Nr.	Omschrijving
1	Ga naar het menuscherm voor het schakelen tussen modi.
2	Ga naar de helderheidsaanpassing.
3	Ga naar de bronmodus.
4	Ga naar het hoofdmenu.
5	In-/uitschakelen.

Type 3-1

Nr.	Item	Omschrijving
1	Aan/uit-knop/ indicator	Schakelt de monitor in/uit. Blauw geeft aan dat de stroom is ingeschakeld. Amber geeft de stand-by-/energiebesparingsmodus aan.
2	Sneltoets 1, 2 knoppen	Druk hierop om de door de gebruiker gedefinieerde sneltoetsfunctie te activeren.
3	Input-knop (invoer)	Druk hierop om tussen invoerbronnen te schakelen.
4	Navi/OK-knop	Druk hierop om het OSD-menu te activeren en gebruik het vervolgens als richtingtoets om de gewenste functie te markeren. Druk er nogmaals op om een selectie te maken.

Type 3-2

Nr.	Item	Omschrijving
1	Menu/Navi/OK-knop	Inschakelen/lang indrukken om uit te schakelen. Open het hoofdmenu, selecteer/pas menuopties aan.

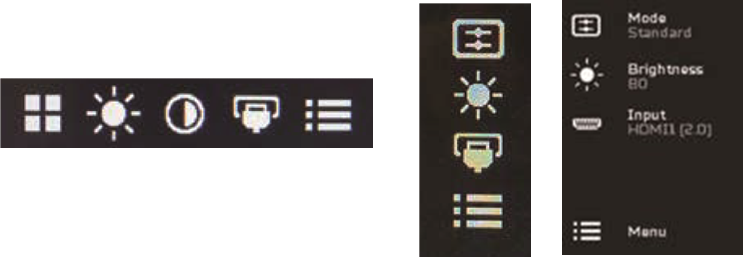

Het snelmenu gebruiken

Opmerking: de volgende inhoud is uitsluitend bedoeld als algemene referentie. De werkelijke productspecificaties kunnen variëren.

Het OSD (on-screen display) kan worden gebruikt voor het aanpassen van de instellingen van uw LCD-monitor. Druk op de MENU-toets om het OSD te openen. U kunt het OSD gebruiken om de beeldkwaliteit, OSD-positie en algemene instellingen aan te passen. Raadpleeg de volgende pagina voor geavanceerde instellingen:

De knop en de daadwerkelijke functies zijn afhankelijk van het gedetailleerde model. Sommige functies zijn mogelijk grijs weergegeven als het model dit niet ondersteunt.

Hoofdpagina

Modi in- of uitschakelen

Opmerking: selecteer de knopfunctie volgens het daadwerkelijke knoptype.

De knop van type 1
Druk vanaf elke functiepagina op de knoppen 5 om de modusbediening te openen en selecteer welk door de gebruiker gedefinieerd profiel moet worden gebruikt (zie het OSD-gedeelte voor meer informatie).

De knop van type 2
Druk vanaf elke functiepagina op de knoppen 1 om de modusbediening te openen en selecteer welk door de gebruiker gedefinieerd profiel moet worden gebruikt (zie het OSD-gedeelte voor meer informatie).

De knop van type 3
Druk vanaf elke functiepagina op om de modusbediening te openen en selecteer welk door de gebruiker gedefinieerd profiel moet worden gebruikt (zie het gedeelte over de functiepagina voor meer informatie).

De functiepagina
De knop van type 1

Druk tweemaal op Knop 1 om de menufunctie te selecteren en gebruik vervolgens de knoppen 1/2/3/4 om de instellingen aan te passen die u nodig hebt. Wanneer u klaar bent, gebruikt u Knop 4 om terug te keren naar het vorige niveau of om het menu te verlaten.

De knop van type 2
Druk tweemaal op Knop 4 om de menufunctie te selecteren en gebruik vervolgens de knoppen 1/2/3/4 om de instellingen aan te passen die u nodig hebt. Wanneer u klaar bent, gebruikt u Knop 4 om terug te keren naar het vorige niveau of om het menu te verlaten.

De knop van type 3
Open de functiepagina om een menufunctie te selecteren en pas de instellingen aan die u wilt gebruiken met de Navi/OK-knop. Wanneer u klaar bent, drukt u op om af te sluiten. U kunt ook op vanaf elke functiepagina drukken om uw gewenste modus te selecteren.

De knop van type 3-2
Open de functiepagina om de menufunctie te selecteren en gebruik vervolgens de knop Menu/Navi/Ok om de instellingen aan te passen die u nodig hebt. Wanneer u klaar bent, trekt u de knop Menu/Navi/Ok naar links om terug te keren naar het vorige niveau of om het menu te verlaten.

De instellingen aanpassen

Gebruik de knoppen om het OSD te openen en naar de instellingen te navigeren die u nodig hebt.

De knop van type 1

1. Druk tweemaal op Knop 1 om het OSD te openen.
2. Gebruik de knoppen 1/2 om de instellingen te selecteren die u nodig hebt in het OSD.
3. Druk vervolgens op Knop 3 om naar de instelling te navigeren die u wilt aanpassen.

De knop van type 2

1. Druk tweemaal op Knop 4 om het OSD te openen.
2. Gebruik de knoppen 1/2 om de instellingen te selecteren die u nodig hebt in het OSD.
3. Druk vervolgens op Knop 3 om naar de instelling te navigeren die u wilt aanpassen.

De knop van type 3-1

1. Druk op de MENU-knop om het OSD te openen.
2. Gebruik de Navi/Ok-knop om de instellingen te selecteren die u nodig hebt in het OSD.
3. Gebruik vervolgens de Navi/Ok-knop om naar de instelling te navigeren die u wilt aanpassen.

De knop van type 3-2

1. Druk op de knop Menu/Navi/OK om het OSD te openen.
2. Gebruik de knop Menu/Navi/Ok om de instellingen te selecteren die u nodig hebt in het OSD.
3. Gebruik vervolgens de knop Menu/Navi/Ok om naar de instelling te navigeren die u wilt aanpassen.

De beeldinstellingen aanpassen

1. Brightness (Helderheid): Pas de helderheid aan van 0 tot 100.
   Opmerking: Past de balans aan tussen lichte en donkere tinten.
2. Contrast (Contrast): pas het contrast aan van 0 tot 100.
   Opmerking: Stelt de mate van verschil in tussen lichte en donkere gebieden.
3. Blue Light (Blauw licht): filter blauw licht door verschillende Blue Light (Blauw licht) weergaveverhoudingen aan te passen - 80%, 70%, 60%, 50%.
   Opmerking: Hogere waarden laten meer blauw licht door. Selecteer voor de beste bescherming een lagere waarde.
4. Black Boost (Zwartversterking): Dit versterkt de amplitude van de donkere kleurniveaus van het scherm - zwart zal minder zwart zijn. Hoe hoger het niveau, hoe hoger de boost.
5. ACM: Schakel ACM in of uit. De standaardinstelling is uit.
6. HDR: Schakel HDR uit, Auto of HDR in. De standaardinstelling is Uit. Selecteer Auto om deze functie in te schakelen om automatisch HDR-signalen te detecteren en te verwerken.
   Opmerking:
   1. Als HDR "Auto" is, worden de modi automatisch op "HDR" ingesteld.
   2. Als HDR "Auto" is, worden bepaalde parameters (ACM, Gamma, Contrast, Blue Light (Blauw licht), Color Temperature (Kleurtemperatuur), Black Boost (Zwartversterking), Grayscale Mode (Grijswaardenmodus), 6-axis Hue (6-assige tint), 6-axis Saturate (6-assige verzadiging) en VRB/TVR) grijs weergegeven en uitgeschakeld.
   3. De HDR-functie is alleen beschikbaar voor HDMI 2.0 of DP.
7. Super Sharpness-technologie kan beelden met een hoge resolutie simuleren door de pixeldichtheid van de oorspronkelijke bron te verhogen. Het kan beelden scherper en helderder maken.

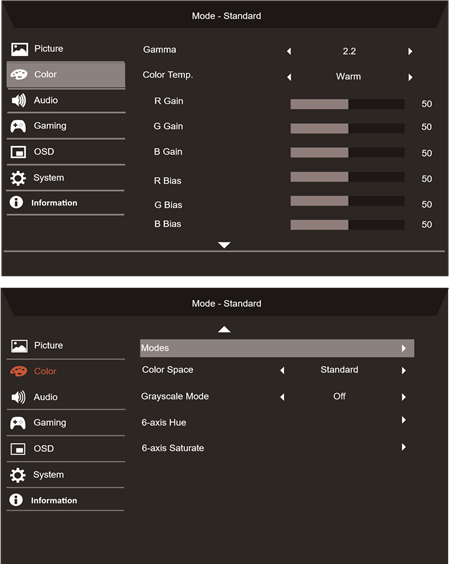

De kleurinstellingen aanpassen

1. Met de gammamodus kunt u de luminantietoon aanpassen. De standaardwaarde is 2.2 (standaardwaarde voor Windows).
2. Color temperature (Kleurtemperatuur): De standaardinstelling is warm. U kunt kiezen uit Cool (Koel), Warm (Warm), Normal (Normaal), Bluelight (Blauw licht) of User (Gebruiker).
3. Modes (Modi): Selecteer uw gewenste modus.
4. Color Space (Kleurruimte): Selecteer uw gewenste Color Space (Kleurruimte).
   Opmerking:

1. Als Color Space (Kleurruimte) "HDR" is, worden de Modi automatisch op "HDR" ingesteld.
2. Als Color Space (Kleurruimte) niet "HDR" is, worden de Modi op "Standard" (Standaard) ingesteld.

5. Grayscale Mode (Grijswaardenmodus): Schakel de grijswaardenmodus in of uit.
6. 6-axis Hue (6-assige tint): Pas de rode, groene, blauwe, gele, magenta en cyaankleurtoon aan.
7. 6-axis Saturate (6-assige verzadiging): Pas de rode, groene, blauwe, gele, magenta en cyaankleurverzadiging aan.

De audio-instellingen aanpassen

1. Volume: Past het volume aan.
2. Mute (Dempen): Selecteer Aan of Uit.

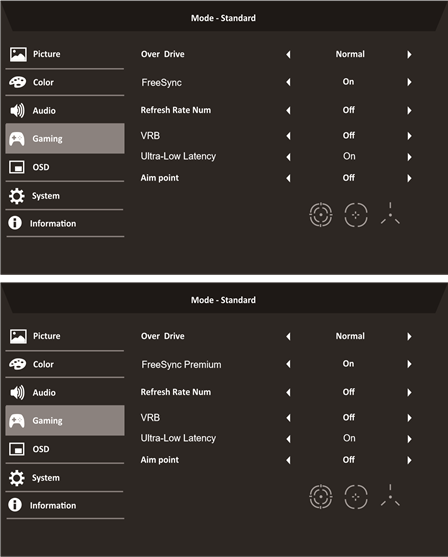

De gaming-instellingen aanpassen

1. Over Drive: Selecteer Off (Uit), Normal (Normaal) of Extreme (Extreem).
   Opmerking:
   1. Als FreeSync/Freesync Premium/Freesync Premium Pro/AdaptiveSync "ON" is, wordt de Over Drive-selectie automatisch ingesteld op "Normal" (Normaal).
   2. Als FreeSync/Freesync Premium/Freesync Premium Pro/AdaptiveSync "OFF" is, kan de gebruiker Over Drive instellen op een van de drie instellingen, waaronder: (a) Extreme (Extreem) (b) Normal (Normaal) (c) Off (Uit)

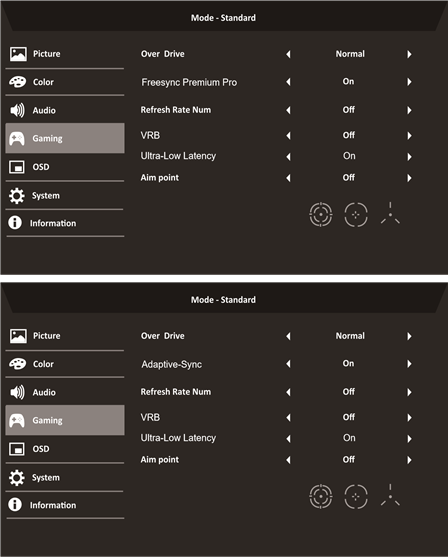

2. FreeSync: Selecteer Aan of Uit. FreeSync is alleen beschikbaar voor AMD-ondersteunde grafische kaarten.
   Freesync Premium: Selecteer Aan of Uit. Freesync Premium is alleen beschikbaar voor AMD-ondersteunde grafische kaarten.
   Freesync Premium Pro: Selecteer Aan of Uit. Freesync Premium Pro is alleen beschikbaar voor AMD-ondersteunde grafische kaarten.
   Adaptive-Sync: Selecteer Aan of Uit. Adaptive-Sync is alleen beschikbaar voor AMD-ondersteunde grafische kaarten.

Opmerking: Freesync/Freesync Premium/Freesync Premium Pro/AdaptiveSync zijn afhankelijk van het detailmodel.

3. Refresh Rate Num (Vernieuwingsfrequentie): Geeft de huidige vernieuwingsfrequentie van het paneel op het scherm weer.
4. VRB: Wanneer VRB Extreme of Normal is, biedt VRB een scherper en helderder dynamisch beeld; de standaardinstelling is Off (Uit).

• VRB biedt geen ondersteuning voor PIP/PBP-modus en HDR-modus. (Selectieve modellen)
• Wanneer VRB Extreme of Normal is, wordt Freesync/Freesync Premium/Freesync Premium Pro/Adaptive-Sync automatisch uitgeschakeld.
• VRB heeft invloed op de helderheid van het volgende: Logo, Aim Point, Message (Bericht) en Input Icon (Invoerpictogram).
• De VRB-functie is afhankelijk van de maximale vernieuwingsfrequentie van de monitor. En het is beschikbaar wanneer de vernieuwingsfrequentie groter is dan of gelijk is aan 75 Hz.

5. Ultra-Low Latency: Selecteer Aan om de verwerkingstijd van het displayschakelproces te versnellen.
   Opmerking:
   1. Als Freesync/Freesync Premium/Freesync Premium Pro/AdaptiveSync "ON" is, wordt de Ultra-Low Latency automatisch ingeschakeld en grijs weergegeven.
   2. Ultra-Low Latency wordt niet ondersteund bij resoluties lager dan 800x600.
6. Aim Point: Toon een richtpunt op het scherm voor schietspellen.

Opmerking: Aim Point wordt niet ondersteund in de PBP-modus.

De OSD aanpassen

1. Language (Taal): Stel de taal van het OSD-menu in.
2. OSD Timeout: Pas de vertraging aan voordat het OSD-menu wordt uitgeschakeld.
3. Transparency (Transparantie): Selecteer de transparantie bij gebruik van de gaming-modus. De transparantie kan 0% (OFF (UIT)), 20%, 40%, 60% of 80% zijn.
4. OSD Lock: De OSD Lock-functie wordt gebruikt om te voorkomen dat de OSD-knop per ongeluk wordt ingedrukt.

Opmerking:

1. Voor de Side 9-toets (Zijtoets 9) moet de Navi-toets in het midden worden ingedrukt om de OSD te ontgrendelen.
2. Voor de zij-/onderkant 1/5-toets (1/5-toets aan de zij-/onderkant) kan, behalve de aan/uit-knop, worden ontgrendeld.

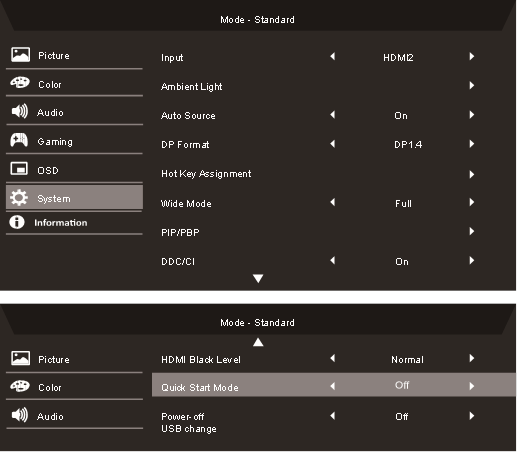

Het systeem aanpassen

1. Input: Selecteer de bron uit een beschikbare invoerbron.
2. Ambient Light: Pas de lichteffecten, kleur en stijl aan.
3. Auto Source: Zoekt automatisch naar beschikbare invoerbronnen.
4. DP Format: U kunt selecteren welk DP-formaat u gebruikt. De standaardinstelling is DP1.4 of DP1.2. (*alleen voor DP-functie)
5. Hot Key Assignment: Selecteer de functie van Hot Key 1 of Hot Key 2.
6. Wide Mode: U kunt selecteren welke schermverhouding u gebruikt.
7. PIP/PBP: De opties voor PIP/PBP Mode zijn Off, PIP Large, PIP Small en PBP. U kunt ook de PIP Position, PBP Size, Sub Source, Source Swap en Audio Source aanpassen.
8. DDC/CI: Hiermee kunnen de monitorinstellingen worden ingesteld via de software op de pc.

Opmerking: DDC/CI, afkorting voor Display Data Channel/Command Interface, waarmee monitorbediening via software kan worden verzonden.

9. HDMI Black Level: U kunt het zwartniveau onder de HDMI-bron selecteren. De opties zijn Normal en Low.
10. Quick Start Mode: Schakel de monitor snel in.
11. Power-off USB charge (Optioneel): Zet aan of uit. (*alleen voor USB-functie)

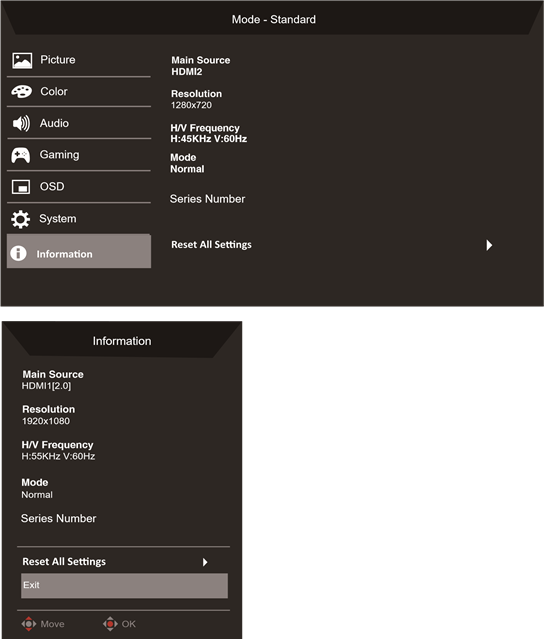

Productinformatie

1. Bekijk de basisinformatie van de machine.
2. Reset All Settings: Reset alle instellingen naar de fabrieksinstellingen.

PROBLEEMOPLOSSING

Voordat u uw LCD-monitor ter reparatie aanbiedt, controleert u de onderstaande lijst met probleemoplossingen om te zien of u het probleem zelf kunt vaststellen.

HDMI/DP-modus

Problemen	Huidige status	Oplossing
Geen beeld	LED AAN	Gebruik OSD om de helderheid en het contrast maximaal aan te passen of terug te zetten naar de standaardinstellingen.
	LED UIT	Controleer de aan/uit-schakelaar.
		Controleer of het netsnoer correct is aangesloten op de monitor.
	LED knippert	Controleer of de videokabel correct is aangesloten op de achterkant van de monitor.
		Controleer of de computer aan staat.
Abnormaal geluid (alleen model met audio-ingang) (Optioneel)	Geen geluid of geluidsniveau is te laag	Controleer of de audiokabel met de host-pc is verbonden.
		Controleer of het volume van de host-pc op de minimumstand staat en probeer het volume te verhogen.

VGA-modus

Problemen	Huidige status	Oplossing
Geen beeld	LED AAN	Gebruik OSD om de helderheid en het contrast maximaal aan te passen of terug te zetten naar de standaardinstellingen.
	LED UIT	Controleer de aan/uit-schakelaar.
		Controleer of het netsnoer correct is aangesloten op de monitor.
	LED knippert	Controleer of de videokabel correct is aangesloten op de achterkant van de monitor.
		Controleer of de computer aan staat.
Afwijkend beeld	Onstabiel beeld	Controleer of de specificatie van de grafische adapter en de monitor overeenkomen, wat de oorzaak kan zijn van de verkeerde frequentie van het ingangssignaal.
	Weergave ontbreekt, is verschoven, te klein of te groot	Gebruik OSD om RESOLUTION (RESOLUTIE), CLOCK (KLOK), CLOCK-PHASE (KLOKFASE), H-POSITION (H-POSITIE) en V-POSITION (V-POSITIE) aan te passen met niet-standaardsignalen.
		Als er geen schermvullend beeld is, selecteer dan via OSD een andere resolutie of andere verticale vernieuwingsfrequentie.
		Wacht enkele seconden na het aanpassen van de grootte van de afbeelding voordat u de signaalkabel wijzigt of loskoppelt of de monitor uitschakelt.
Abnormaal geluid (Alleen model met audio-ingang) (Optioneel)	Geen geluid of geluidsniveau is te laag	Controleer of de audiokabel met de host-pc is verbonden.
		Controleer of het volume van de host-pc op de minimumstand staat en probeer het volume te verhogen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Acer Nitro XZ342CU V3bmiiphx Handleiding

Beschikbare talen
