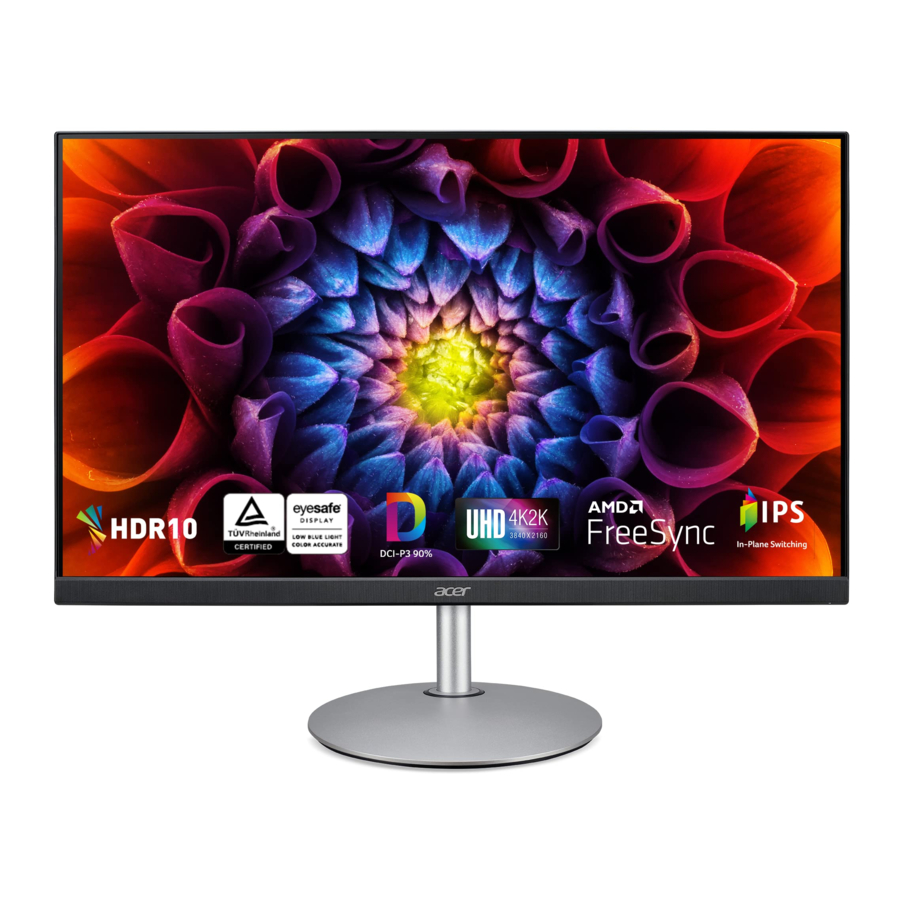

Acer CBL282K, CB2 Series Handleiding
Inhoud
De monitor aan de voet bevestigen
- Haal de monitor uit de verpakking.
- Bevestig de voet aan de basis. (voor geselecteerde modellen).
- Draai met de klok mee om te vergrendelen. Zorg ervoor dat de basis op de standaard is vergrendeld. (voor geselecteerde modellen)
- Zet de basis vast aan de standaard door de schroef vast te draaien met behulp van het geïntegreerde lipje of een geschikte munt. (voor geselecteerde modellen)
Uw monitor aansluiten op een computer
- Schakel uw computer uit en trek de stekker van uw computer uit het stopcontact.
- Sluit de signaalkabel aan op de DP (optioneel) en/of HDMI (optioneel) ingangsaansluiting van de monitor, en de DP (optioneel) en/of HDMI (optioneel) uitgangsaansluiting van de grafische kaart op de computer. Draai vervolgens de vleugelschroeven op de signaalkabelconnector vast.
- Optioneel: Sluit de audio-ingangsaansluiting (AUDIO IN) van de LCD-monitor en de line-out poort op de computer aan met de audiokabel.
- Steek de voedingskabel van de monitor in de voedingspoort aan de achterkant van de monitor.
- Steek de stekkers van uw computer en uw monitor in een stopcontact in de buurt.
Let op: Audio-uitgang is alleen voor audio-uitgang modellen. Raadpleeg de gebruikershandleiding voor meer instructies.
FreeSync (DP/HDMI):
Het kan een FreeSync-ondersteunde grafische bron in staat stellen om de vernieuwingsfrequentie van het scherm dynamisch aan te passen op basis van typische frame rates van de inhoud voor een energiezuinige, vrijwel stottervrije en lage-latentie schermupdate.
Externe bedieningselementen
| 1 | Power button (Aan/uit-knop) | Schakelt de monitor in/uit. Blauw geeft aan dat de stroom is ingeschakeld. Oranje geeft de stand-by/energiebesparende modus aan. |
| 2 | Functietoets |
|
| 3 | Functietoets |
|
| 4 | Functietoets |
|
| 5 | Functietoets |
|
SPECIFICATIE
| LCD Panel | Driving system | TFT Color LCD | |
| Size | 28"W (71cm) | ||
| Pixel pitch | 0.16mm(H) x 0.16mm(V) | ||
| Brightness | 300cd/m2(Typisch) | ||
| Contrast | 100,000,000:1Max. (ACM) | ||
| Viewable angle | 178° (H) 178° (V) (CR=10) (Typisch) | ||
| Response time | 4ms (G to G) | ||
| Panel Type | In-Plane Switching | ||
| H-Frequency | HDMI:30-160KHz DP:160-160KHz | ||
| V-Frequency | 40-60Hz | ||
| Display Colors | 1.07B Colors | ||
| Dot Clock | 600MHz | ||
| Max. Resolution | 3840x2160@60Hz | ||
| Plug & Play | VESA DDCCI/DDC2B | ||
| Power consumption @200cd/m2 | ON Mode | 31W(typ.) | |
| Standby mode | 0.5W(typ.) | ||
| Off Mode | 0.35W(typ.) | ||
| Input Connector | DP (Only DP Model)(Optional) HDMI (Only HDMI Model) | ||
| Input Video Signal | DP (Only DP Model)(Optional) HDMI (Only HDMI-Input Model) | ||
| Speakers | 2W x 2 | ||
| Audio | Audio-Output (Only Audio-Output Model) | ||
| Maximum Screen Size | Horizontal: 620.928mm Vertical: 341.28mm | ||
| Power Source | 100-240V~, 50/60Hz | ||
| Environmental Considerations | Operating Temp: 0° to 40°C Storage Temp: -20° to 60°C Operating Humidity: 20% to 80% | ||
| Dimensions | 637(W) x 437-567(H) x 269 (D)mm | ||
| Weight (N. W.) | 7.25kg Unit (net) | ||
| Mechanism spec | Tilt: -5° to +35° Swivel: Yes Height adjustment: 130mm Pivot: Yes Detachable foot stand: Yes | ||
| External Controls: | Functions | Brightness (Helderheid) Contrast (Contrast) Black Boost (Zwartversterking) Blue Light (Blauw Licht) ACM HDR Super Sharpness (Superscherpte) Auto Config (Automatische configuratie) H. Position (Positie) V. Position (Positie) Focus (Scherpstelling) Clock (Klok) Gamma Color Temp. (Kleurtemp.) Modes (Modi) sRGB Mode Grayscale Mode (Grijswaardenmodus) 6-axis Hue (6-assige tint) 6-axis Saturate (6-assige verzadiging) Volume (Volume) Mute (Dempen) Over Drive FreeSync VRB Refresh Rate Num (Vernieuwingsfrequentie) Language (Taal) OSD Timeout Transparency (Transparantie) OSD Lock (OSD-vergrendeling) Input (Invoer) Auto Source (Automatische bron) Wide Mode (Brede modus) Hot Key Assignment (Sneltoets toewijzing) DDC/CI HDMI Black Level (HDMI zwartniveau) Quick Start Mode (Snelstartmodus) Reset (Herstellen) | |
| *Specificaties kunnen variëren afhankelijk van model, sku en/of regio. | |||
Belangrijke veiligheidsinstructies
Lees de volgende instructies zorgvuldig door.
- Om het LCD-monitorscherm schoon te maken:
- Schakel de LCD-monitor uit en trek de stekker uit het stopcontact.
- Spray een reinigingsmiddel zonder oplosmiddel op een doek en reinig het scherm voorzichtig.
- Plaats de LCD-monitor niet in de buurt van een raam. Blootstelling van de monitor aan regen, vocht of zonlicht kan deze ernstig beschadigen.
- Oefen geen druk uit op het LCD-scherm. Overmatige druk kan permanente schade aan het scherm veroorzaken.
- Verwijder de afdekking niet en probeer dit apparaat niet zelf te repareren. Een geautoriseerde technicus moet onderhoud van welke aard dan ook uitvoeren.
- Bewaar de LCD-monitor in een ruimte met een temperatuur van -20° tot 60°C (-4° tot 140°F). Het opslaan van de LCD-monitor buiten dit bereik kan leiden tot permanente schade.
- Trek onmiddellijk de stekker van uw monitor uit het stopcontact en bel een geautoriseerde technicus als een van de volgende omstandigheden zich voordoet:
- De signaalkabel van de monitor naar de pc is gerafeld of beschadigd.
- Er komt vloeistof op de LCD-monitor terecht of de monitor wordt blootgesteld aan regen.
- De LCD-monitor of behuizing is beschadigd.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Acer CBL282K, CB2 Series Handleiding
