Asus X571 Serie Handleiding

Demontageprocedure

Serviceoverzicht

Let goed op de onderstaande waarschuwingen om schade aan de notebook te voorkomen en zorg ervoor dat u de juiste gereedschappen selecteert die in dit gedeelte worden beschreven om de gewenste services uit te voeren.

Voorzorgsmaatregelen
Voordat u een service of reparatie aan de notebook uitvoert, dient u eerst de onderstaande stappen te volgen.

1. Zorg ervoor dat de notebook is uitgeschakeld.
2. Koppel de stekker van de notebook los.
3. Verwijder alle ringen, horloges en andere metalen voorwerpen van uw handen.

4. Draag altijd een aardingsband om uw hand om de notebook te beschermen tegen statische ontlading.
5. Raadpleeg "ANSI ESD S20.20" over ESD-beschermingsmaatregelen.
6. Plaats de gedemonteerde onderdelen in de functionele PE BAG om schade aan de A/B/C/D-onderdelen te voorkomen.

7. De omgevingstemperatuur is 20-30 ℃ en de luchtvochtigheid is 40% - 70%.

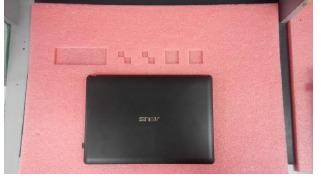

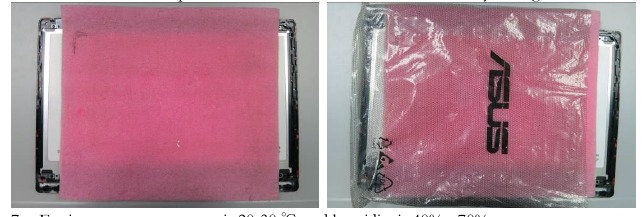

8. Vermijd krassen op het oppervlak van de machine en gebruik antistatische en zachte materialen om op het bureau te leggen in de reparatieomgeving, zoals op de onderstaande foto.


Geschikte gereedschappen
De onderstaande afbeeldingen tonen de geschikte gereedschappen die moeten worden gebruikt voor de service en reparatie van de notebook.

Kruiskopschroevendraaier

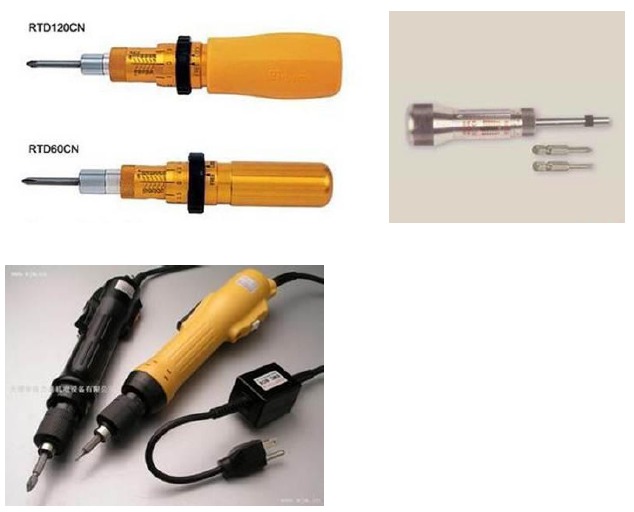

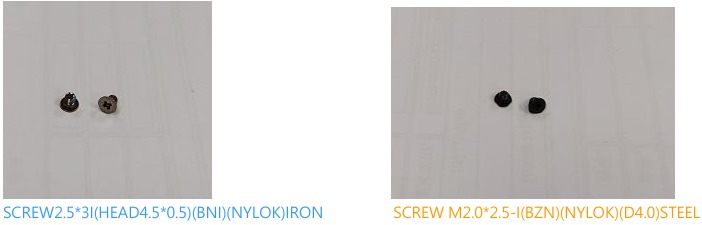

Kies een andere schroevendraaier en kop volgens de verschillende schroefspecificaties. Onderstaande foto's zijn slechts ter referentie.

Gebruik een kruiskopschroevendraaier om schroeven vast te draaien/verwijderen.

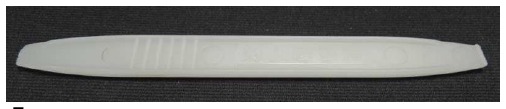

Plastic mes

Pincet
Gebruik een pincet om flexibele kabels te verwijderen/plaatsen.

Dikte meter
Dikte kompas specificatie 0.05mm-1.5mm
Gebruik het om de opening te meten.

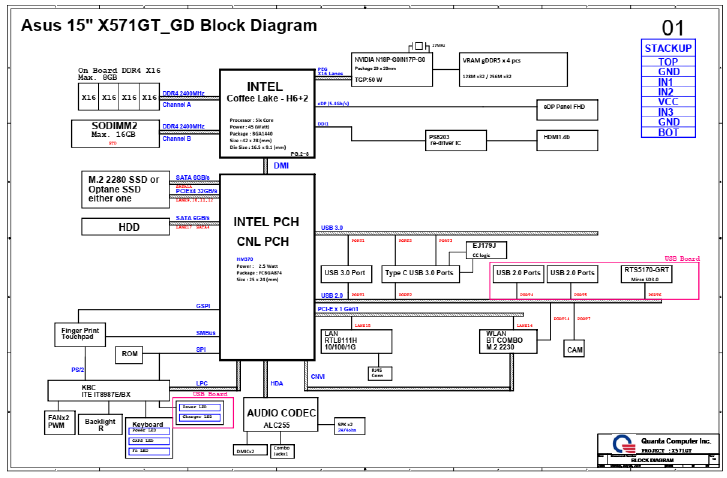

Blokschema

Bottom Case Module
De onderstaande afbeeldingen laten zien hoe u de Bottom Case Module verwijdert.

Bottom Case Module verwijderen

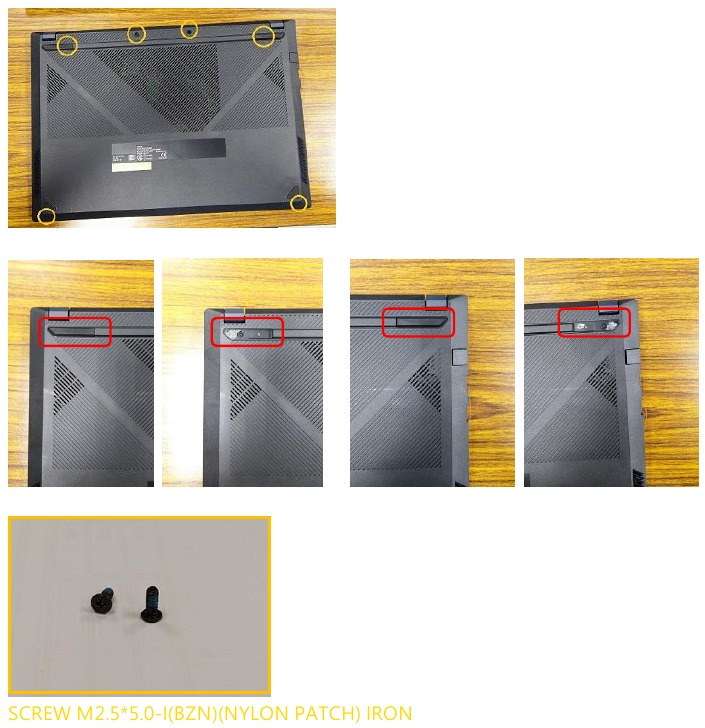

Verwijder 6 schroeven op de Bottom Case. (Er zitten 2 schroeven onder de rubberen voetjes.)

Onderdelen

• Totaal aantal schroeven *6

Scheiden van de Top Case Module

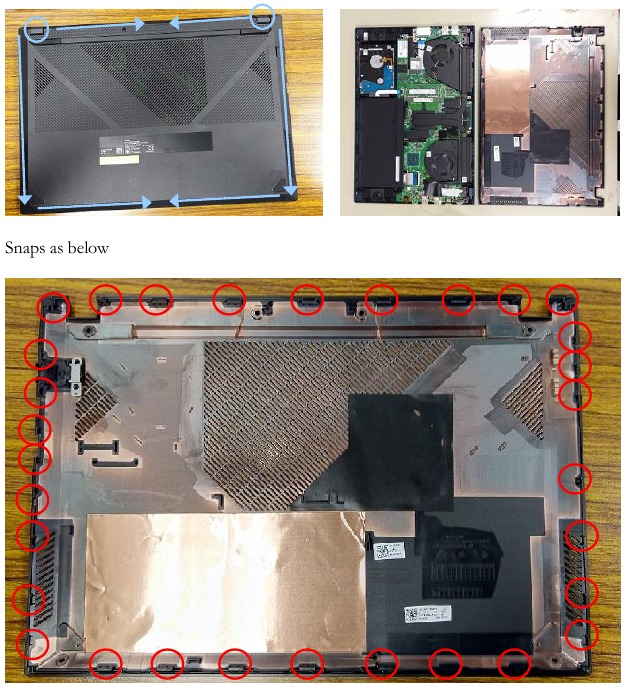

Gebruik een plastic mes om de Bottom Case los te wrikken.

Onderdelen
X571 BOTTOM CASE ASSY * 1
(De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

Batterijmodule

De onderstaande afbeelding laat zien hoe u de batterijmodule verwijdert.

Let op: Zorg er voor de demontage voor dat u de adapter eruit trekt en de batterij langer dan tien seconden loskoppelt om IC-schade te voorkomen.

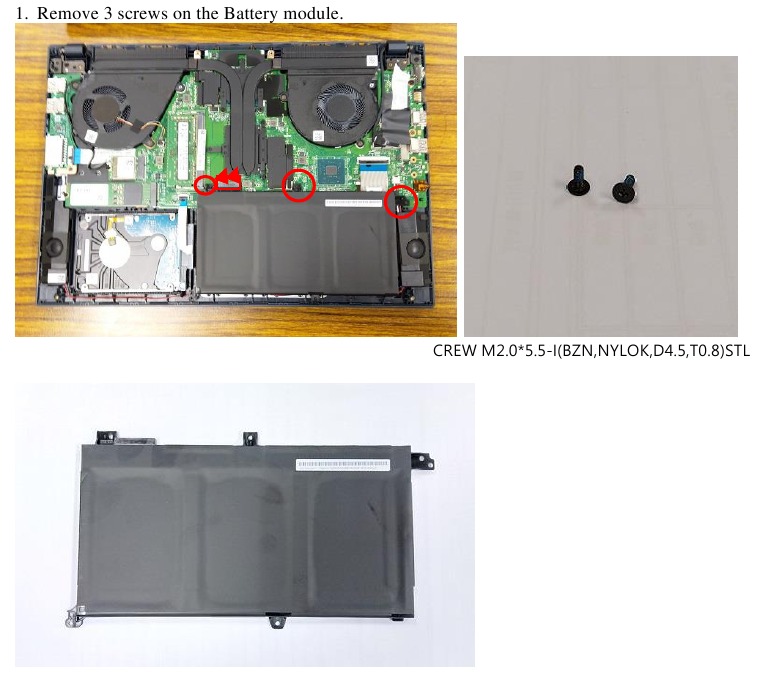

1. Verwijder 3 schroeven op de batterijmodule.


Onderdelen

• X571 BATT/B31N1732(-1)/SMP/ICP485780D(LP485780)/3S1P/11.52V/42Wh *1
• Totaal aantal schroeven *3

Luidsprekermodule

De onderstaande afbeeldingen laten zien hoe u de luidsprekermodule verwijdert.

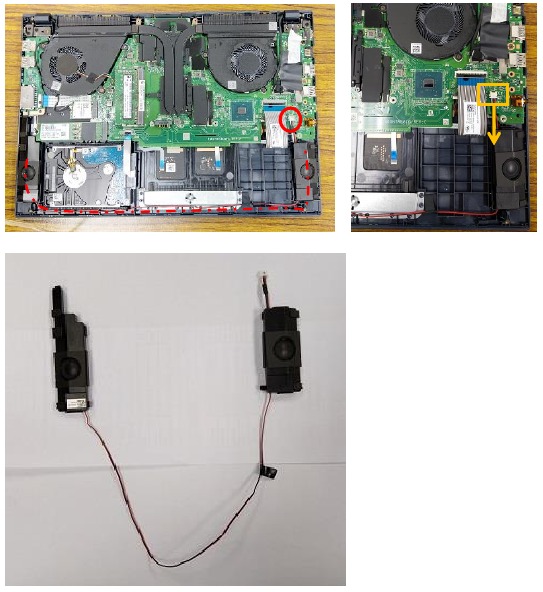

1. Koppel de luidsprekerkabel los van de M/B en verwijder deze.
   Montage-opmerking: rangschik de audiokabels goed en plaats ze in de haaksleuf.


Onderdelen

• X571 SPEAKER SET//QCI/DN320102001*1

Ventilatormodule

De onderstaande afbeelding laat zien hoe u de ventilatormodule verwijdert.

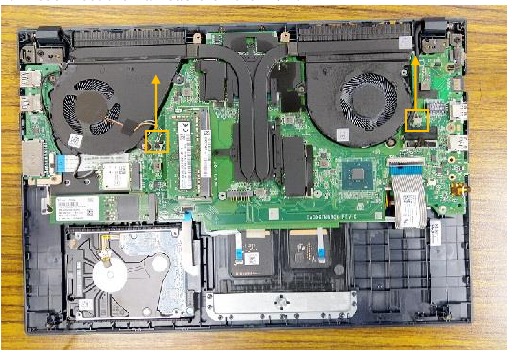

1. Koppel de ventilatorkabel los van de M/B.

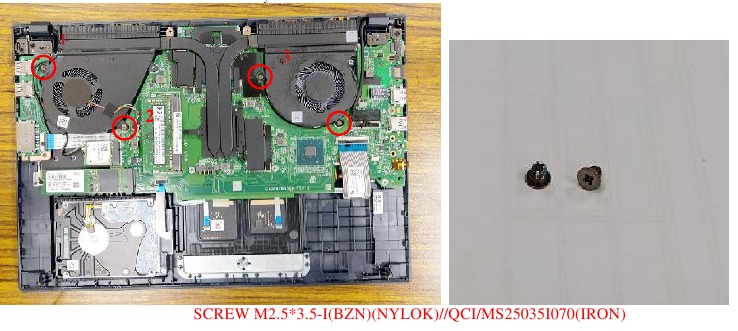

2. Verwijder 4 schroeven en verwijder de ventilator.

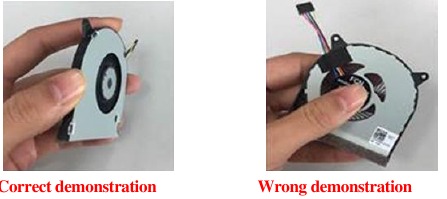

• Gebruik de juiste techniek voor het verwijderen van ventilatoren om te voorkomen dat ze uit vorm raken.


Onderdelen

• X571 FAN//QCI/DQ5D517G000(104.4*75.6*6.5) & DQ5D587G000(83.7*73.6*6.5)
• Totaal aantal schroeven * 4

Thermische module

De onderstaande afbeelding laat zien hoe u de thermische module verwijdert.

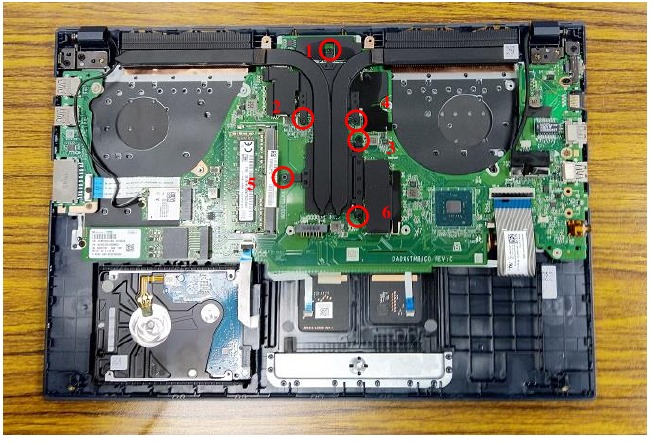

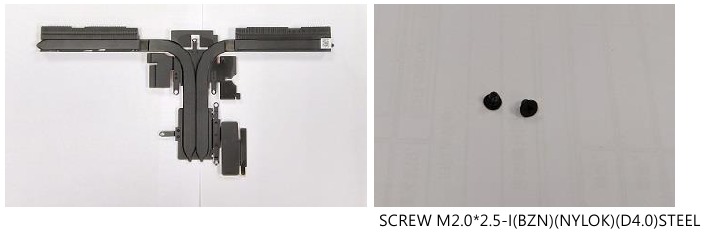

1. Verwijder 6 schroeven op het koellichaam.

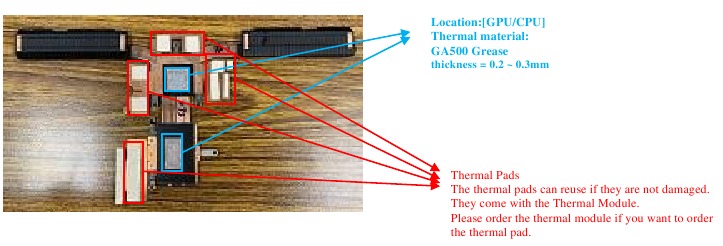

Raadpleeg Repair Notice RN201907120_1 SOP voor het herwerken van thermisch materiaal wanneer u de thermische module opnieuw monteert.

Onderdelen

• Totaal aantal schroeven *6
• X571 HEAT SINK//QCI/FBXKT009010

HDD & SSD Module

De onderstaande afbeelding laat zien hoe u de HDD- en SSD-module verwijdert.

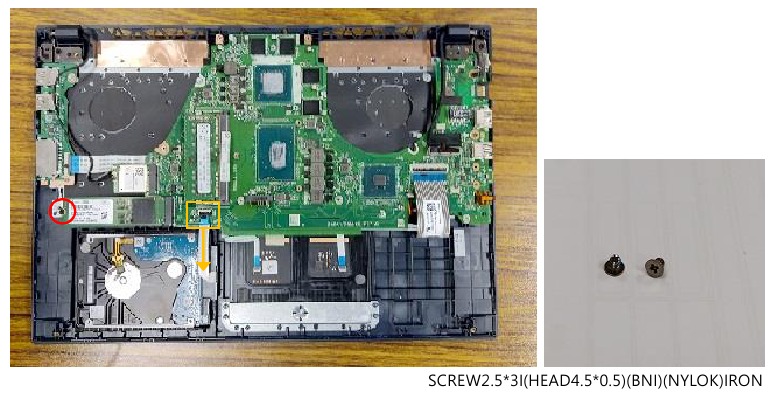

1. Koppel de kabel los van de M/B. Verwijder 1 schroef op de SSD-module.
   Montage-opmerking: steek de FFC helemaal tot aan de onderkant totdat deze overeenkomt met de lijn wanneer u de vergrendeling vergrendelt.

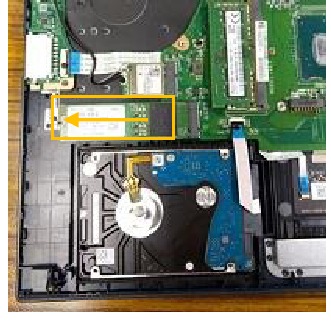

2. Verwijder de SSD van links.

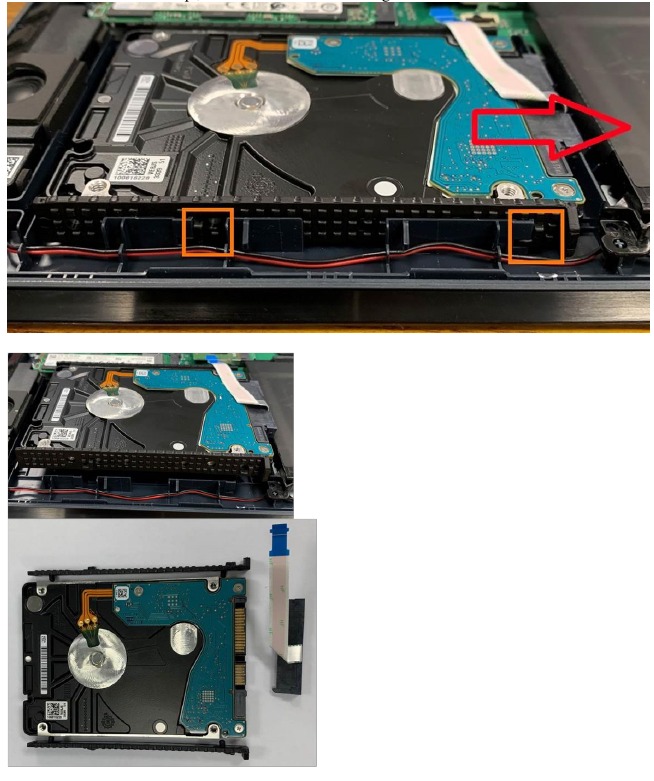

3. Verwijder de Bracket Snap, duw de HDD-module naar rechts en haal hem eruit

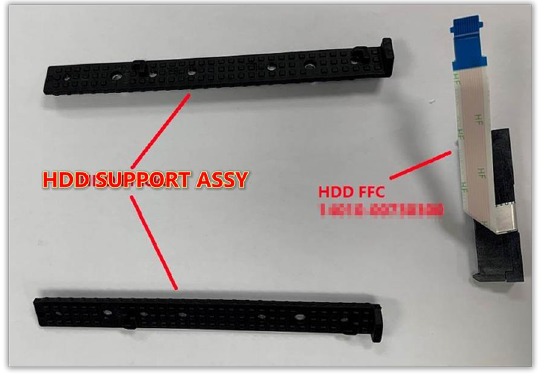

Let op: als gebruikers dit model alleen met SSD krijgen, kunnen ze zelf een nieuwe HDD toevoegen, maar ze hebben de onderstaande twee onderdelen nodig om de HDD te monteren.

1. HDD SUPPORT ASSY (alleen X571)
2. HDD FFC


Onderdelen

• Totaal aantal schroeven *1
• SATA3 HDD 1TB 5400R 2.5'*1
• SSD P3X4 512GB M2 2280 OP 32GB*1

Draadloze module

De onderstaande afbeelding laat zien hoe u de draadloze module verwijdert.

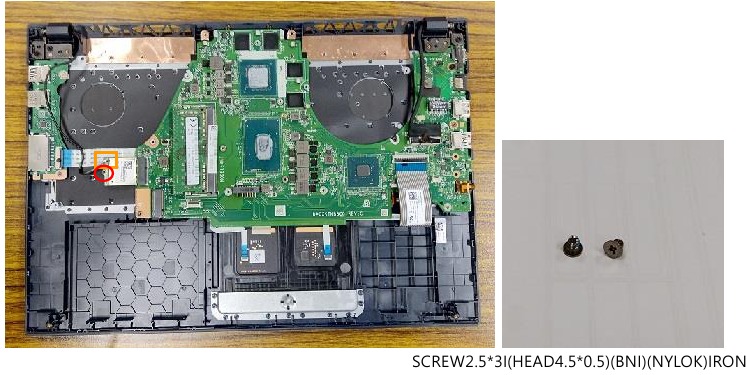

1. Koppel de kabel los van de draadloze module en verwijder 1 schroef.

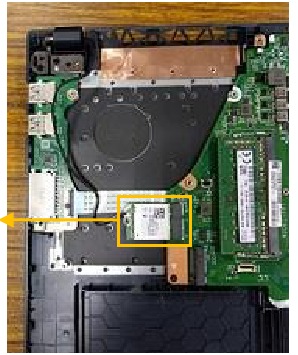

2. Verwijder de WLAN-kaart van links.


Onderdelen

• Totaal aantal schroeven *1
• INTEL/9461.NGWG.NV 958855 JFP1 * 1

USB-kaart

De onderstaande afbeeldingen laten zien hoe u de USB-kaart verwijdert.

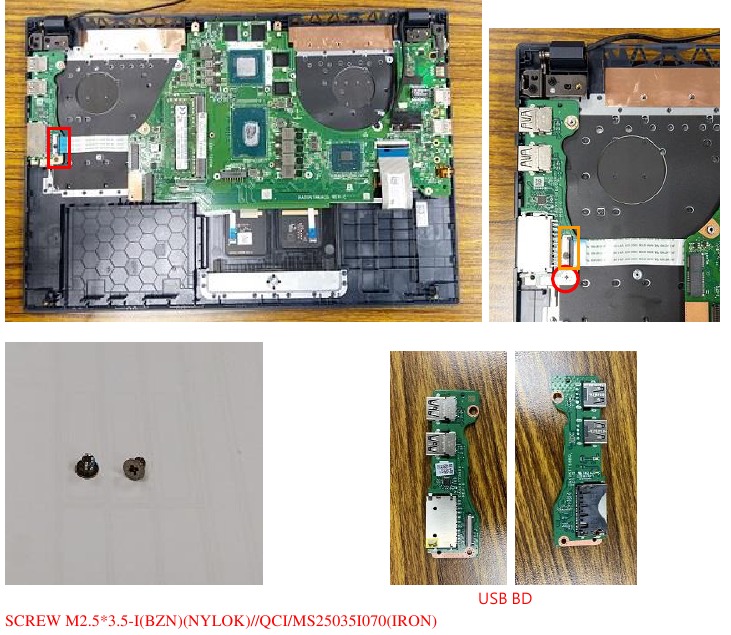

1. Koppel de FFC los van het moederbord en verwijder 1 schroef.
   Montage-instructie: steek de FFC helemaal tot de bodem, totdat deze overeenkomt met de lijn wanneer u de vergrendeling vastzet.


Onderdelen

• Totaal aantal schroeven *1
• X571 USB BD * 1

Moederbord

De onderstaande afbeeldingen laten zien hoe u het moederbord loskoppelt.

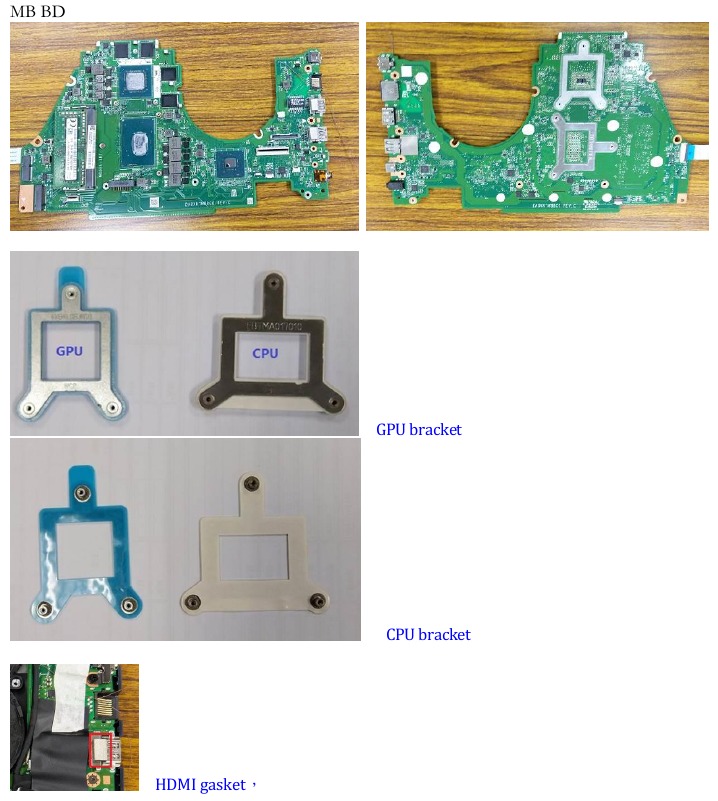

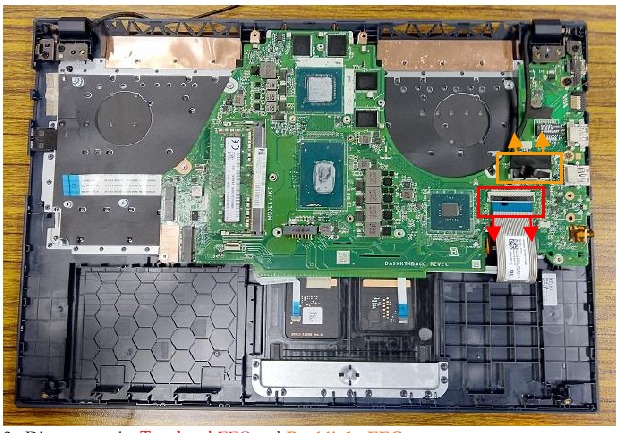

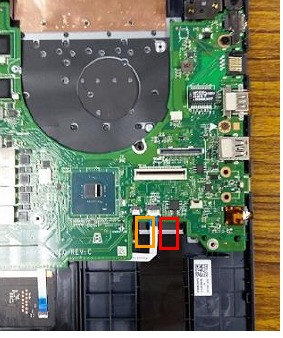

1. Koppel de Keyboard FPC en EDP-kabel los.
   Montage-instructie: steek de FFC helemaal tot de bodem, totdat deze overeenkomt met de lijn wanneer u de vergrendeling vastzet.


2. Koppel de Touchpad FFC en Backlight FFC los.
   Montage-instructie: steek de FFC helemaal tot de bodem, totdat deze overeenkomt met de lijn wanneer u de vergrendeling vastzet.

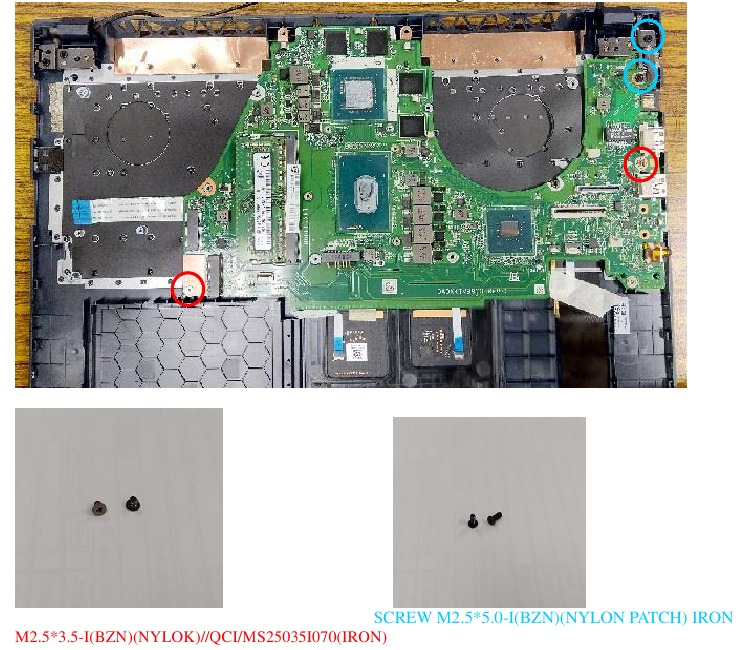

3. Verwijder 2 schroeven op de MB-kaart en 2 schroeven op het scharnier.

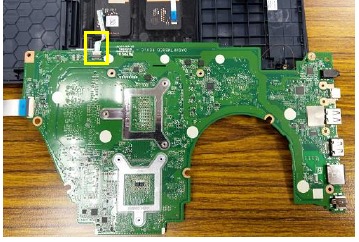

4. Koppel de FP FPC los.
   Montage-instructie: steek de FFC helemaal tot de bodem, totdat deze overeenkomt met de lijn wanneer u de vergrendeling vastzet.



Montage-instructie: vervang het door een nieuwe als de FFC tijdens de demontage is beschadigd.

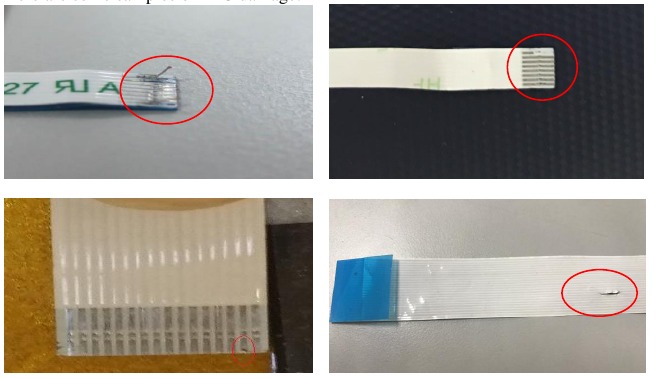

Hier zijn enkele voorbeelden van FFC-schade:

Onderdelen

• Totaal aantal schroeven *4
• X571 MB BD *1

Touchpadmodule

De onderstaande afbeeldingen laten zien hoe u de touchpadmodule verwijdert.

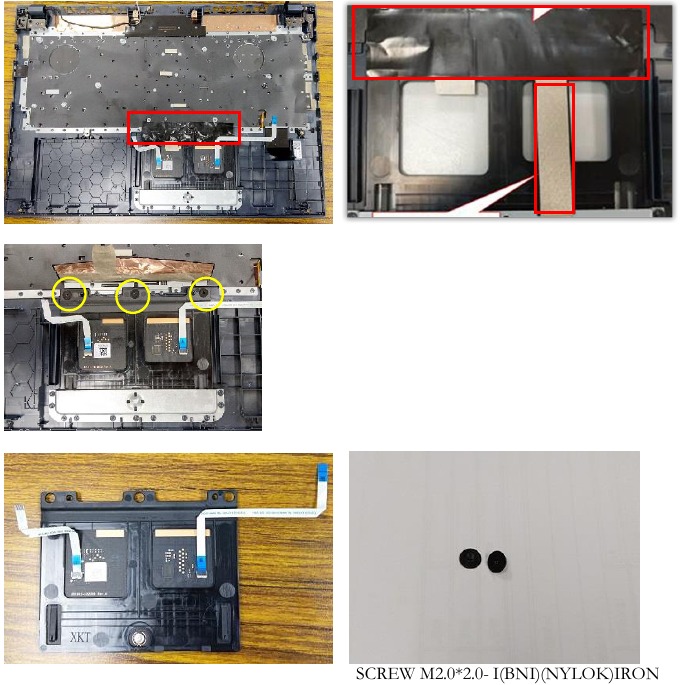

1. Scheur de Mylar open en verwijder 3 schroeven op de touchpadmodule.
   Let op: Plak nieuwe Mylars wanneer de touchpad is gemonteerd.


• Totaal aantal schroeven *3
• TOUCHPAD FOR X571//ELAN/FA473D-32A1 (W/ FP)
• TOUCHPAD FOR X571//ELAN/ SA473I-1100 (W/O FP)
• CONDUCTIVE TAPE *1
• CU FOIL * 1

Bezelmodule

De onderstaande afbeeldingen laten zien hoe u de bezelmodule verwijdert.

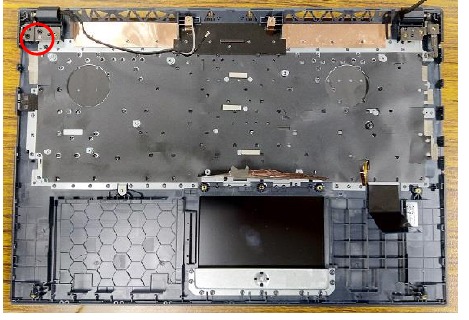

1. Verwijder de laatste 2 schroeven op het scharnier

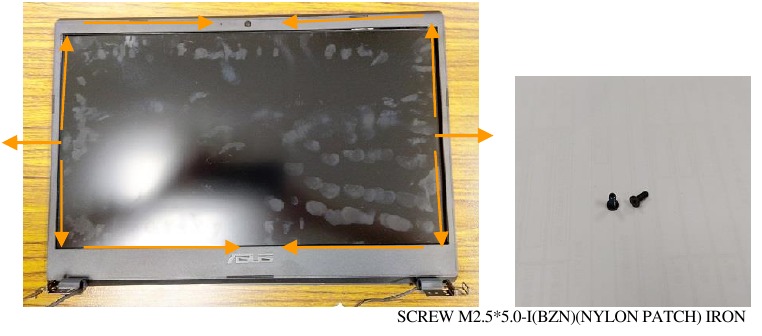

2. Bescherm het LCD-scherm op de juiste manier en gebruik een plastic mes om de bezel los te wrikken. Begin aan de rechter- en linkerbinnenkant van de bezel.


Montage-instructie: vervang de bezel door een nieuwe wanneer u de bezelmodule monteert.

• Totaal aantal schroeven *2
• X571 Bezel *1

LCD-module

De onderstaande afbeeldingen laten zien hoe u de LCD-module verwijdert.

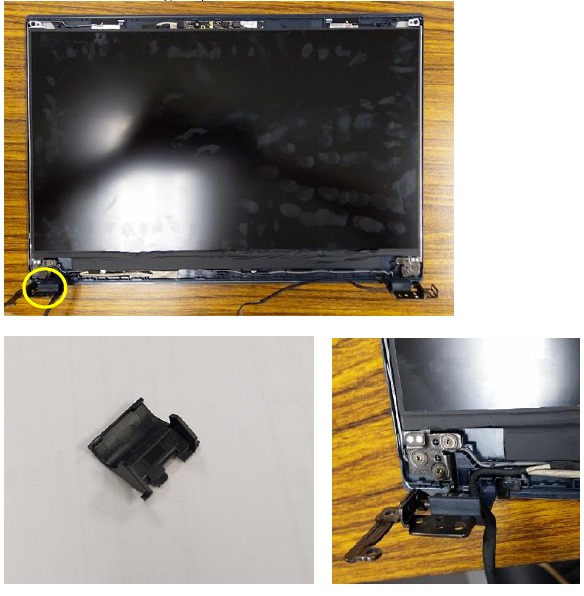

1. Verwijder de linker scharnierdop.

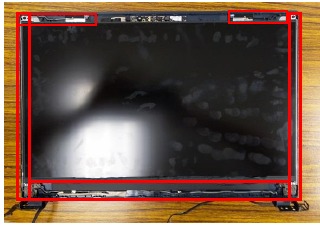

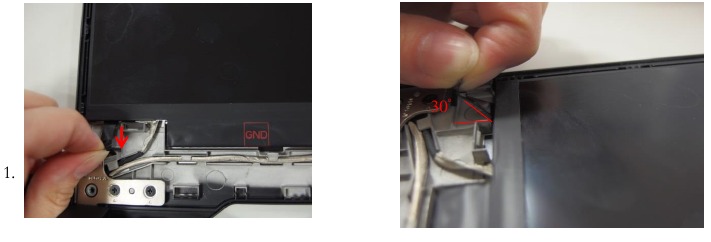

2. Verwijder de LCD-module van de plakband aan beide zijden van de behuizing.


Montage-instructie: controleer of de plakband aanwezig is op de LCD-behuizing wanneer u de onderste behuizing monteert. Zo niet, plak deze dan vanaf de onderkant van de LCD-behuizing.

Let op: trek de plakband langzaam omhoog onder een hoek van ongeveer 30 graden.

Scharnier

De onderstaande afbeeldingen laten zien hoe u het scharnier verwijdert.

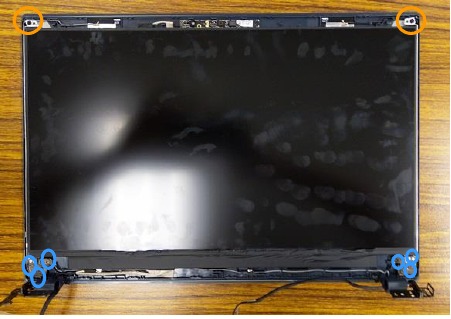

1. Verwijder 6 schroeven aan de onderkant en 2 schroeven aan de bovenkant.



• Totaal aantal schroeven *8
• X571 HINGE R//QCI/FBXKT002010 (main)
• X571 HINGE R//QCI/FBXKT002010 (second)
• X571GT HINGE L//QCI/FBXKT004010 (main)
• X571GT HINGE L//QCI/FBXKT004010 (second)

Let op: Als u scharnieren moet vervangen, zorg er dan voor dat scharnier R en scharnier L van dezelfde leverancier zijn.

WLAN-antennekabel

De onderstaande afbeeldingen laten zien hoe u de antennekabel verwijdert

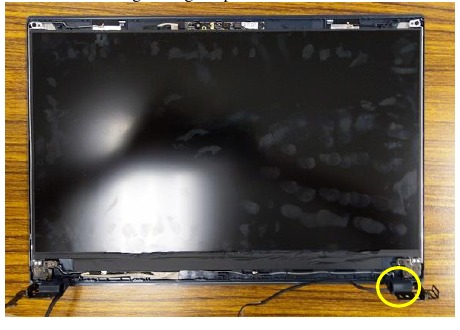

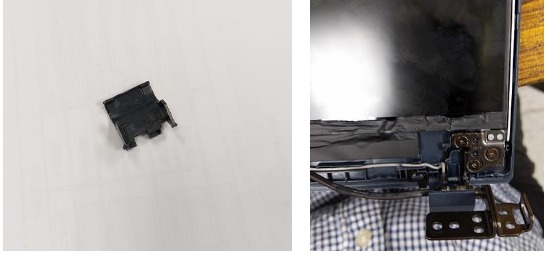

1. Verwijder de rechter scharnierkap.



2. WLAN-kabel loskoppelen van de klep


• ASUS is niet verantwoordelijk voor directe, indirecte, opzettelijke of onopzettelijke schade als gevolg van onjuiste installatie en bediening.
• Lees deze servicehandleiding zorgvuldig door voor een overzicht van de verschillende componenten van het apparaat voordat u service en reparaties uitvoert.
• Om de beste service te bieden, hebben we de onderstaande informatie verstrekt voor technici van distributeurs en wederverkopers om de volledige demontage en montage van het apparaat uit te voeren. Lees voordat u de procedures uitvoert de overzicht in deze servicehandleiding voor een overzicht van de componenten om onnodige schade aan de hardware van het apparaat te voorkomen.
• Vanwege verschillen in het verkoopbeleid kunnen de componenten verschillende specificaties hebben voor hetzelfde serieproduct. Raadpleeg de E-manual per model.
