Asus E210M Series handleiding

Serviceoverzicht

• ASUS is niet verantwoordelijk voor directe, indirecte, opzettelijke of onopzettelijke schade als gevolg van onjuiste installatie en bediening.
• Lees deze servicehandleiding zorgvuldig door voor een overzicht van de verschillende onderdelen van het apparaat voordat u service en reparaties uitvoert.
• Om de beste service te bieden, hebben we de onderstaande informatie verstrekt voor technici van distributeurs en wederverkopers om de volledige demontage en montage van het apparaat uit te voeren. Voordat u de procedures uitvoert, dient u het overzicht in deze servicehandleiding door te lezen voor een overzicht van de onderdelen om onnodige schade aan de hardware van het apparaat te voorkomen.
• Vanwege verschillen in het verkoopbeleid kunnen de onderdelen verschillende specificaties hebben op hetzelfde serieproduct. Raadpleeg de E-handleiding per model.

Checklist vóór reparatie

• Lees de volledige handleiding voordat u met serviceprocedures begint en volg alle instructies.
• Maak een back-up van de gegevens op uw apparaat.
• Plaats uw apparaat op een schoon en stabiel oppervlak.
• Schakel uw apparaat uit.
• Koppel alle aangesloten randapparatuur en kabels los.
• Koppel alle stroomkabels los en verwijder de batterij (indien van toepassing).

• Als u niet zeker bent over het uitvoeren van de beschreven serviceprocedures, stop dan en neem contact op met een erkend servicecentrum voor hulp.
• Koop vervangende onderdelen bij geautoriseerde retailers van dit apparaat om maximale compatibiliteit en betrouwbaarheid te garanderen.

OPMERKING

• De illustratie is alleen ter referentie.
• De serviceprocedures die in dit document worden beschreven, zijn afhankelijk van de modelconfiguratie en geven mogelijk niet het volledige serviceproces weer.
  Voor het onderhouden van onderdelen die niet in dit document worden behandeld, kunt u een erkend servicecentrum bezoeken voor verdere assistentie.
• Bewaar alle plakband, isolatiematerialen, schroeven en andere verwijderbare items op een veilige plaats totdat de serviceprocedure is voltooid, omdat deze mogelijk nodig zijn tijdens het opnieuw monteren.

Let goed op de onderstaande waarschuwingen om schade aan de notebook te voorkomen en zorg ervoor dat u de juiste gereedschappen selecteert die in dit gedeelte worden beschreven om de gewenste services uit te voeren.

Voorzorgsmaatregelen

Voordat u service of reparatie aan de notebook uitvoert, dient u eerst de onderstaande stappen te volgen.

1. Zorg ervoor dat de notebook is uitgeschakeld.
2. Koppel de AC-stekker los van de notebook.

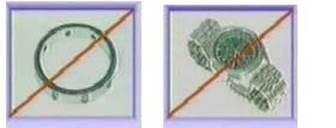

3. Verwijder alle ringen, horloges en andere metalen voorwerpen van uw handen.

4. Draag altijd een aardingsband om uw hand om de notebook te beschermen tegen statische ontlading.
5. Raadpleeg "ANSI ESD S20.20" over ESD-beschermingsmaatregelen.

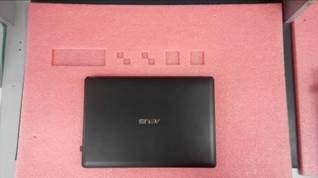

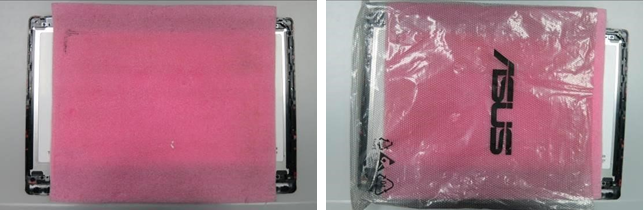

6. Doe de gedemonteerde onderdelen in de functionele PE-zak om schade aan de A/B/C/D-onderdelen te voorkomen.

7. De omgevingstemperatuur is 20-30 ℃ en de luchtvochtigheid is 40% - 70%.
8. Vermijd krassen op het oppervlak van de machine; gebruik antistatische en zachte materialen om op het bureau te leggen in de reparatieomgeving zoals op de onderstaande foto.

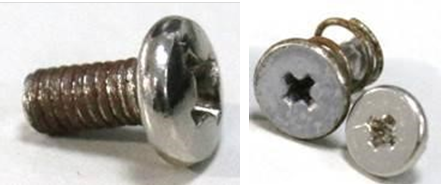

9. Uiterlijkcriteria voor schroeven.
   Als de schroeven het volgende beschadigde uiterlijk vertonen, gebruik ze dan niet.
   1. Vorm vervormd.
   2. Verf eraf gekrast.
   3. Roestig.

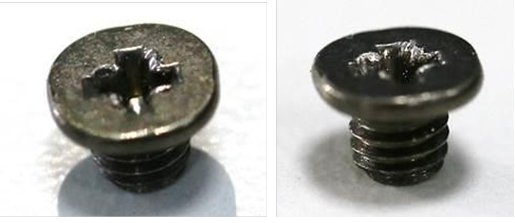

   4. Beschadigde kop – kan niet worden ingedraaid.

   5. Beschadigd en kan niet stevig worden vastgedraaid.
10. Het volgende hoofdstuk bevat alle onderdeelnummers die in de servicehandleiding worden genoemd en worden alleen ter referentie gebruikt. De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU's. Raadpleeg het orderboek als u het exacte onderdeelnummer voor het bestellen nodig hebt.
11. Vanwege verschillen in het verkoopbeleid kunnen de onderdelen verschillende specificaties hebben op hetzelfde model. Houd er rekening mee dat alle afbeeldingen en onderdelen die in de servicehandleiding worden getoond, alleen bedoeld zijn voor demontage/montage. Raadpleeg het daadwerkelijke product voor demontage/montage.

Geschikte hulpmiddelen

De onderstaande afbeeldingen tonen de juiste hulpmiddelen die moeten worden gebruikt voor de service en reparatie van de notebook.

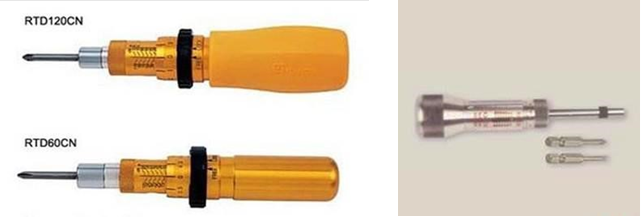

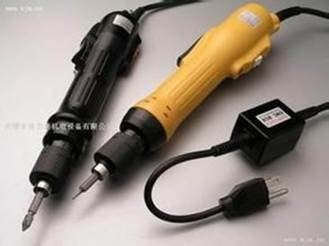

• Kruiskopschroevendraaier
  Kies een andere schroevendraaier en kop volgens de verschillende schroefspecificaties.
  Onderstaande foto's zijn alleen ter referentie.
  Gebruik een kruiskopschroevendraaier om schroeven vast/los te draaien.


• Plastic mesje
• Pincet
  Gebruik een pincet om flexibele kabels te verwijderen/plaatsen.

• Dikte meter
  Diktekompas specificatie 0,05 mm-1,5 mm. Gebruik het om de opening te meten.


Onderste behuizingmodule

De onderstaande afbeeldingen laten zien hoe u de onderste behuizingmodule verwijdert.
Let op: zorg ervoor dat u de adapter eruit trekt en de batterij langer dan tien seconden loskoppelt om IC-schade te voorkomen voordat u deze demonteert.

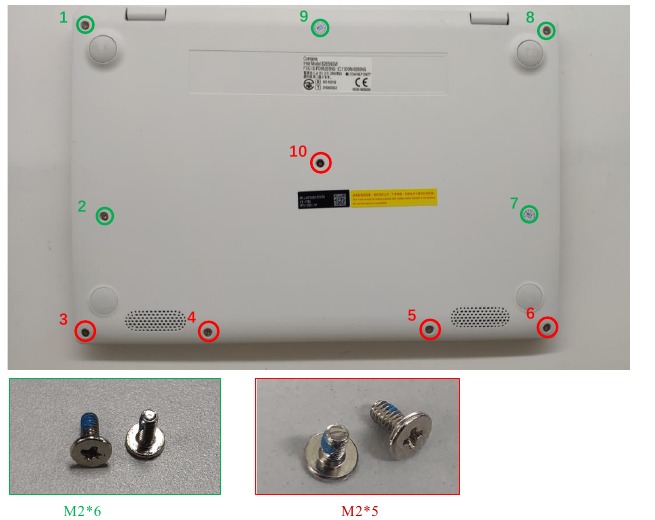

1. Verwijder 10 schroeven op de onderste behuizing.
   Montage-opmerking: volg de omgekeerde nummers om schroeven vast te draaien.
   Aanhaalkoppel schroef (Kg F-cm): 2,0KG±0,2kgf.
   Aanhaalkoppel schroef (Kg F-cm): 2,0KG±0,2kgf.

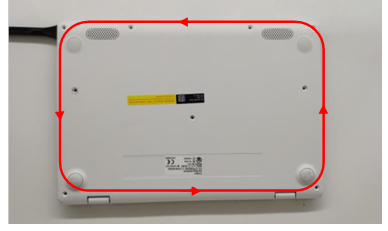

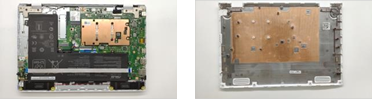

2. Gebruik een plastic mesje om de onderste behuizing los te wrikken en te verwijderen.

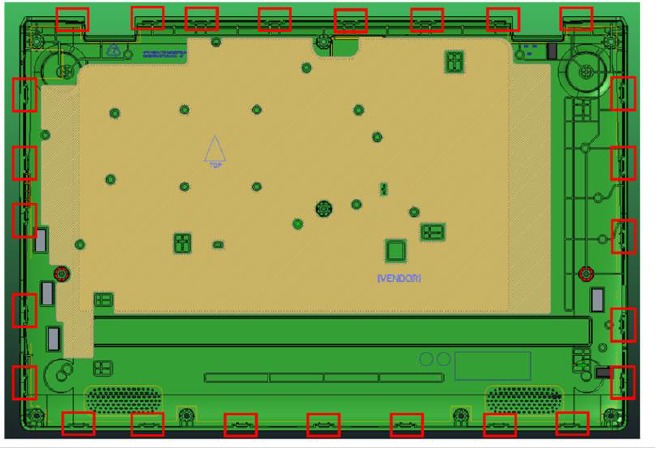

Klikverbindingen zoals hieronder

Onderdelen:

• Totaal aantal schroeven * 10
• ONDERSTE BEHUIZING *1
• (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU's.)

Batterijmodule

De onderstaande afbeeldingen laten zien hoe u de batterijmodule verwijdert.
Let op: zorg ervoor dat u de adapter eruit trekt en de batterij langer dan tien seconden loskoppelt om IC-schade te voorkomen voordat u deze demonteert.

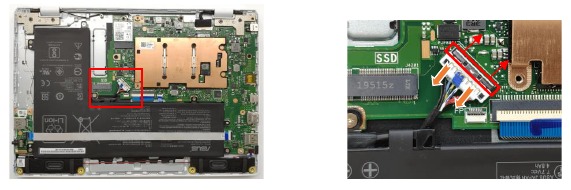

1. Koppel de batterijconnector los.

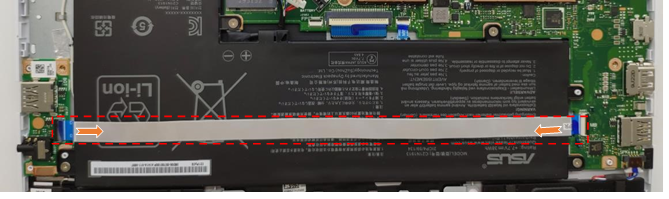

2. Koppel de IO FFC los.
   Let op: plaats de FFC helemaal tot aan de onderkant totdat deze overeenkomt met de lijn wanneer u de vergrendeling vergrendelt.

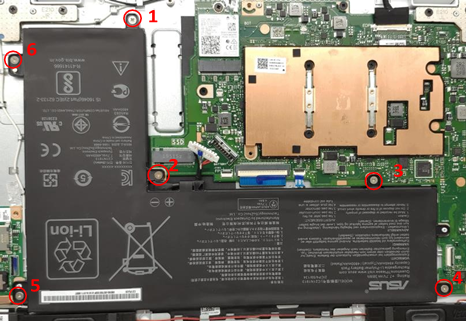

3. Volg de onderstaande nummers om 6 schroeven op de batterijmodule te verwijderen.
   Montage-opmerking: volg de omgekeerde nummers om schroeven vast te draaien.
   Aanhaalkoppel schroef (Kg F-cm): 2,0KG±0,2kgf.

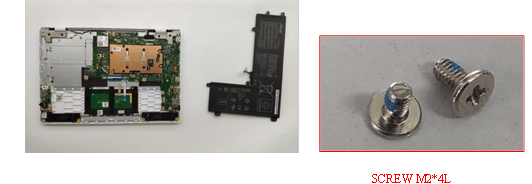

4. Verwijder de batterij.

   Montage-opmerking: vervang door een nieuwe als de FFC tijdens de demontage is beschadigd.

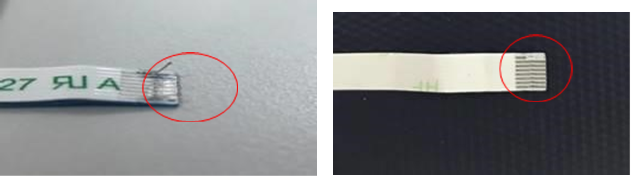

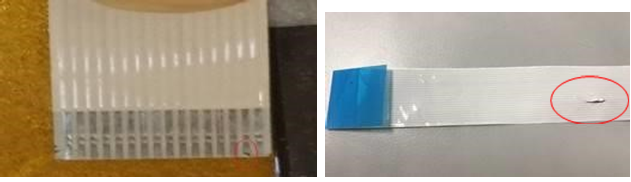

   Hier zijn enkele voorbeelden van FFC-schade:



Onderdelen:

• Totaal aantal schroeven * 4
• E210 BATT *1
• (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU's.)

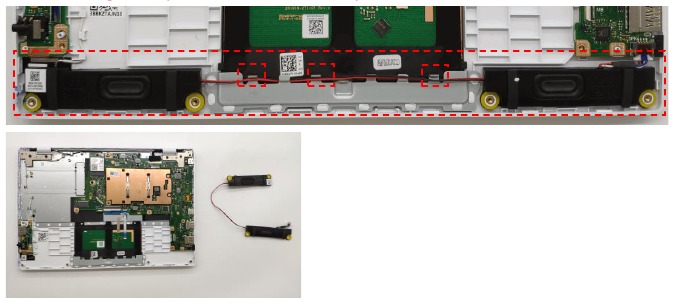

Luidsprekermodule

De onderstaande afbeeldingen laten zien hoe u de luidsprekermodule verwijdert.

1. Koppel de luidsprekerkabel los


2. Haal de luidspreker eruit.
   Zorg ervoor dat u de luidsprekerkabel goed rangschikt wanneer u deze monteert.


Onderdelen:

• Totaal aantal schroeven * 0
• LUIDSPREKERMODULE * 1
• (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU's.)

Touchpadmodule

De onderstaande illustraties laten zien hoe je de touchpadmodule verwijdert.

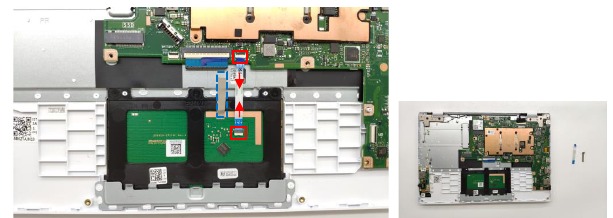

1. Koppel de TP FFC los en verwijder de TP-houderpakking.
   Let op: Steek de FFC tot aan de onderkant in, zodat deze overeenkomt met de lijn wanneer je de vergrendeling vastzet.
   De pakking moet goed vastzitten wanneer deze is gemonteerd.

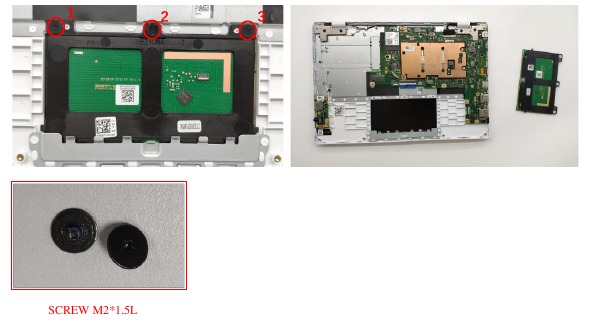

2. Verwijder 3 schroeven en haal de touchpad eruit.
   Montage-opmerking: volg de omgekeerde nummers om de schroeven vast te zetten.
   Aandraaimoment schroef (kg F-cm): 1,8 KG±0,2 kgf.

   Montage-opmerking: vervang de FFC als deze beschadigd is tijdens de demontage. Hier zijn enkele voorbeelden van FFC-schade:



Onderdelen:

• Totaal aantal schroeven * 3
• TOUCHPAD *1
• X330UA TP HOUDER PAKKING *1
• E210MA TP FFC 8P 0.5MM L47//XINYA/X19AA1-8372-HP *1
• (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

WLAN-module

De onderstaande illustraties laten zien hoe je de WLAN-module verwijdert.

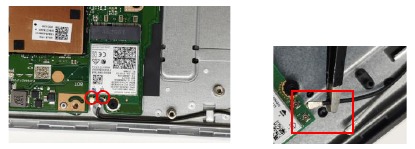

1. Verwijder de antenneconnectoren.

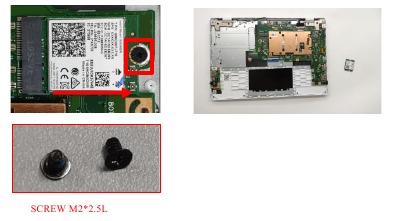

2. Verwijder 1 schroef en haal de WLAN eruit.
   Aandraaimoment schroef: 2,0 KG±0,2 kgf


Onderdelen:

• Totaal aantal schroeven * 1
• 802.11AC+BT5.0(2*2)M.2_WW//IN/9560.NGWG.NV957715JFP2/BLK *1
• (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

IO-bord

De onderstaande illustraties laten zien hoe je het IO-bord verwijdert.

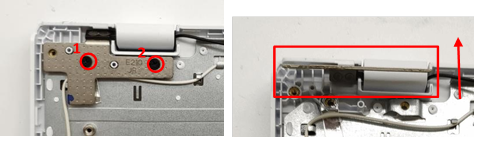

1. Verwijder 2 schroeven en draai het scharnier.
   Aandraaimoment schroef: 2,5 KG±0,2 kgf

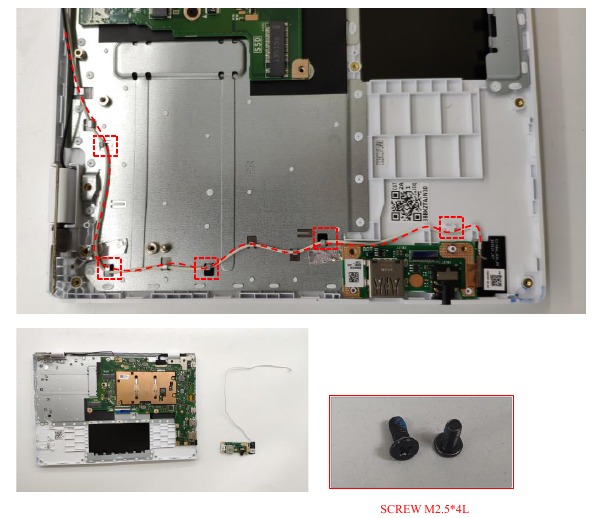

2. Haal het IO-bord en de AUX-antenne eruit.
   Plaats de antenne goed wanneer je deze monteert.

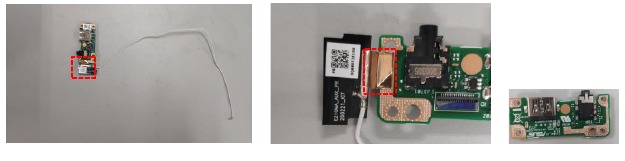

3. Verwijder de AUX-antenne.


Onderdelen:

• Totaal aantal schroeven * 2
• E210MA WIFI AUX ANTENNA//AWAN/AYP6Y-100108*1
• IO_BD.//R2.0*1
• (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

Thermische module

De onderstaande illustraties laten zien hoe je de thermische module verwijdert.

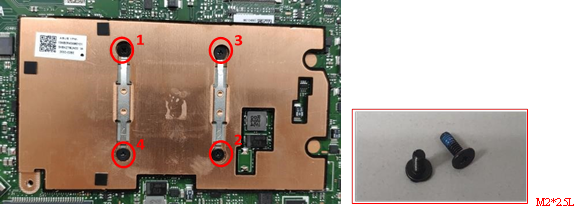

1. Verwijder 4 schroeven.
   Montage-opmerking: volg de omgekeerde nummers om de schroeven vast te zetten.
   Aandraaimoment schroef: 2,0 KG±0,2 kgf

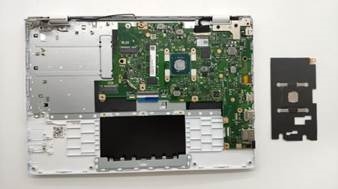

2. Haal de thermische module eruit.

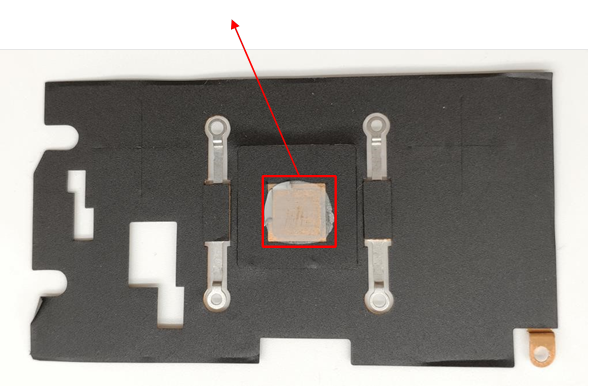

   Maak het resterende thermische materiaal schoon en bestel UL50A TH CPU PAD voor het herwerken van thermisch materiaal wanneer je de thermische module opnieuw monteert.


Onderdelen:

• Totaal aantal schroeven * 4
• THERMISCHE MODULE// *1
• (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

Moederbordmodule

De onderstaande illustraties laten zien hoe je de moederbordmodule verwijdert.

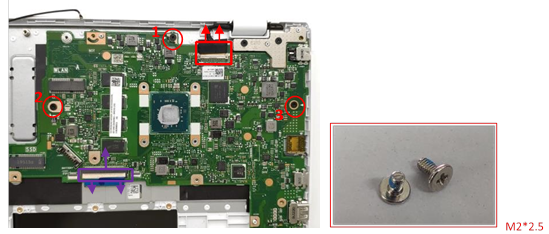

1. Verwijder 3 schroeven, koppel de EDP-kabel en toetsenbordkabel los.
   Aandraaimoment schroef: 2,0 KG±0,2 kgf
   Montage-opmerking: plaats de kabels goed wanneer je ze monteert.

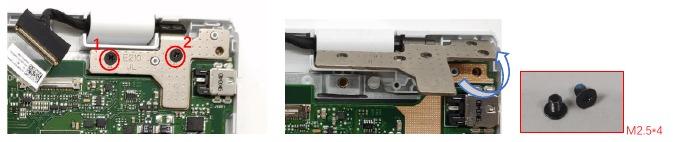

2. Verwijder 2 schroeven op het scharnier en draai het.
   Aandraaimoment schroef: 2,5 KG±0,2 kgf

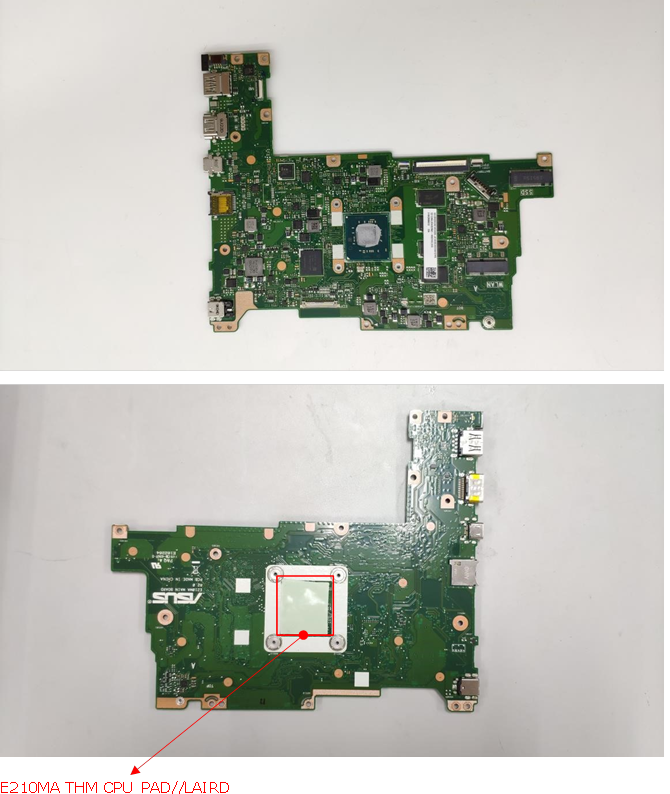

3. Haal het moederbord eruit.


Onderdelen:

• Totaal aantal schroeven * 5
• (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

Let op: deze afbeeldingen zijn ter referentie voor mylar/pakking/spons enz. van MB.

Topcasemodule

De onderstaande illustraties laten zien hoe je de topcasemodule verwijdert.

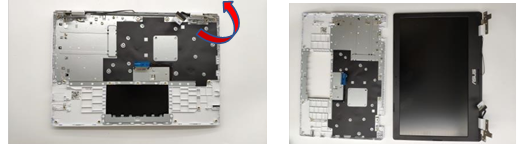

Volg de richting van de pijlen om de scharnieren te draaien en de topcase eruit te halen.

Onderdelen:

• Totaal aantal schroeven * 0
• K/B_(ND)_MODULE*1
• (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

LCD-module

De onderstaande illustraties laten zien hoe je de LCD-module verwijdert.

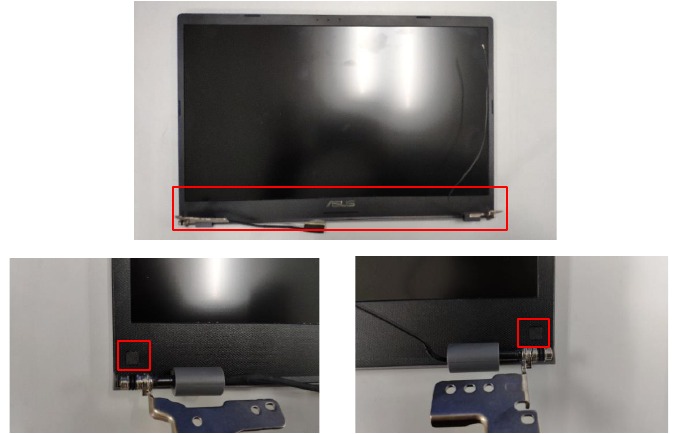

1. Verwijder 2 schroefmylars.

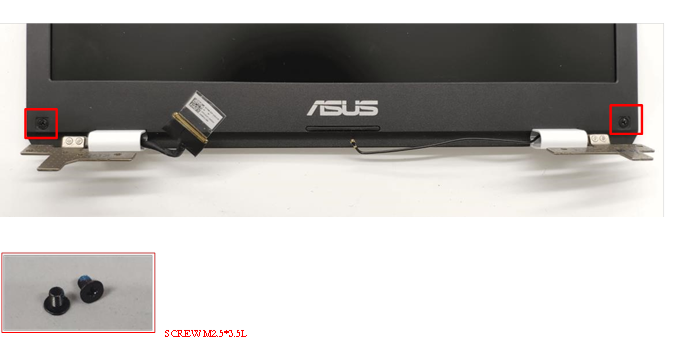

2. Verwijder 2 schroeven op de bezel.
   Aandraaimoment schroef: 2,5 KG±0,2 kgf

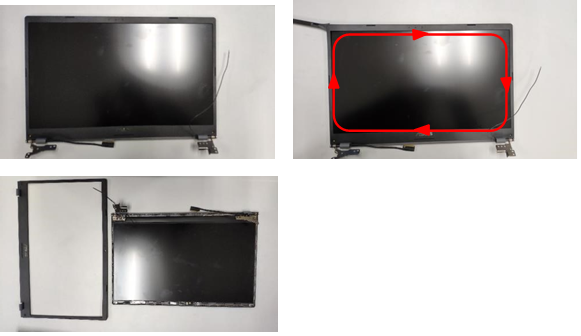

3. Gebruik een plastic mes om de rand omhoog te wrikken en de LCD-bezel eruit te halen.

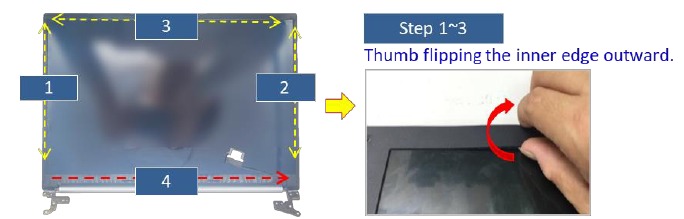

   Stap 1~3, Begin vanuit het midden van elke kant van de bezel, gebruik de wijsvinger om de buitenrand stevig vast te houden en de duim om de binnenrand van de bezel naar buiten te klappen om de haken los te maken, zoals aangegeven in het diagram. (Het kan handig zijn om de buitenrand van de bezel stevig vast te houden met de wijsvinger.)

4. Volg onderstaande nummers om 4 schroeven op het scharnier te verwijderen.
   Montage-opmerking: volg de omgekeerde nummers om de schroeven vast te zetten.
   Aandraaimoment schroef (kg F-cm): 2,5 KG±0,2 kgf.


   Let op: als je scharnieren (scharnierafdekkingen) moet vervangen, zorg er dan voor dat scharnier (scharnierafdekking) R en scharnier (scharnierafdekking) L van dezelfde leverancier zijn.

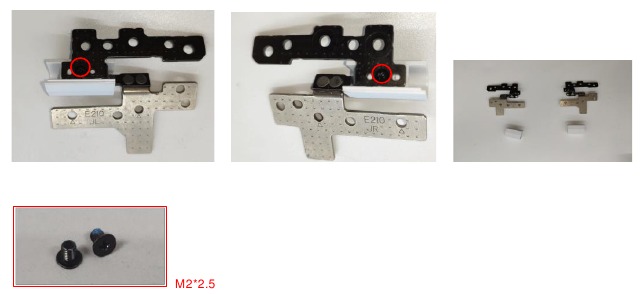

   Verwijder 2 schroeven en haal de scharnierdop L en R eruit.
   Aandraaimoment schroef (kg F-cm): 1,8 KG±0,1 kgf.

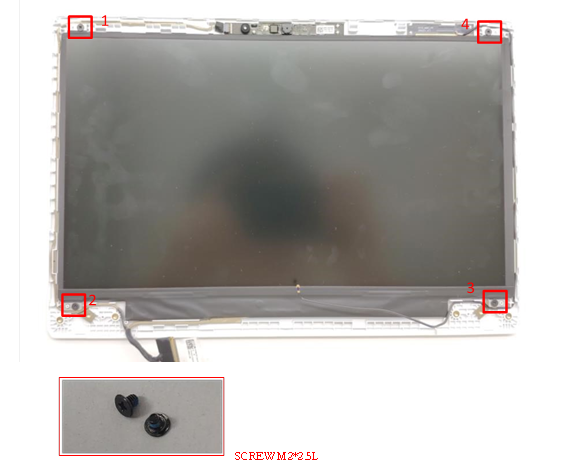

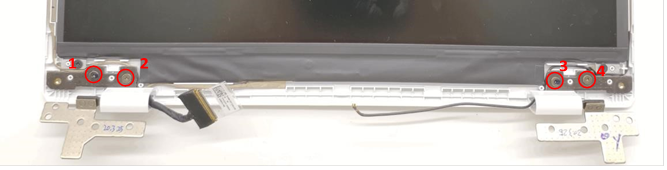

5. Verwijder 4 schroeven op de beugel.
   Montage-opmerking: volg de omgekeerde nummers om de schroeven vast te zetten.
   Aandraaimoment schroef (kg F-cm): 2,0 KG±0,2 kgf.

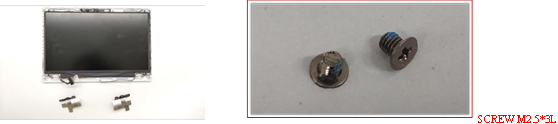

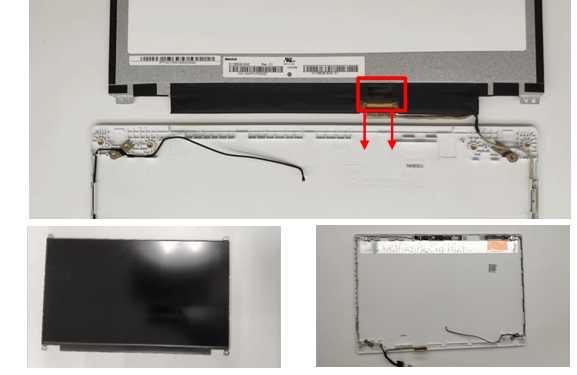

6. Draai het LCD-paneel en koppel de EDP-kabel los, haal het paneel eruit.

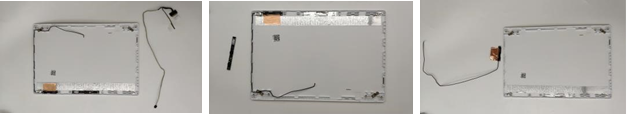

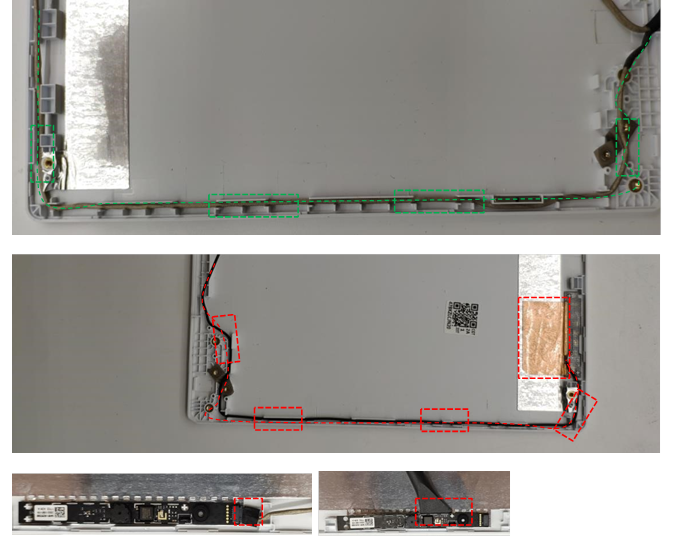

7. Koppel de EDP-kabel en de HOOFDantenne los en verwijder de camera. Plaats de kabel goed wanneer je ze monteert.

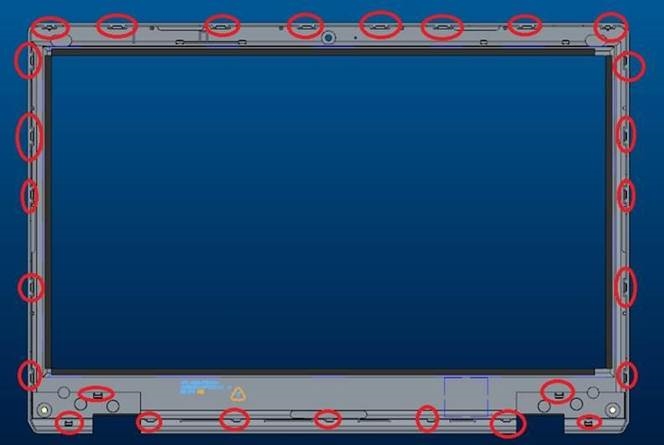

Klikt zoals hieronder

Onderdelen:

• Totaal aantal schroeven * 10
• LCD BEZEL SCHROEF MYLAR//EASYRUN*2
• LCD BEZEL SUB ASSY//POWER SUCCES*1
• SCHARNIER L//兆利*1
• SCHARNIER R//兆利*1
• LCD COVER SUB ASSY//POWER SUCCES*1
• WIFI HOOFDANTENNE//INPAQ/WA-P-LB-02-799*1
• LCD TFT 11.6' HD US EDP//INNOLUX/N116BGE-EA2*1
• CAMERA VGA FIX 3.3V AMIC CL//AZWAVE/AM-7SF5A11-C*1
• EDP-KABEL*1
• Scharnierdop *2
• (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

Veiligheidsmaatregelen

• Voordat u onderdelen hanteert, gebruikt u een geaarde polsband of raakt u een veilig geaard object aan om schade door statische elektriciteit te voorkomen. Houd vloeistoffen of vocht uit de buurt van uw apparaat om kortsluiting te voorkomen.
• Verwijder ringen, horloges en andere metalen voorwerpen van uw handen.
• Houd onderdelen bij de randen vast om te voorkomen dat u de ICS aanraakt.
• Installeer alle onderdelen correct voordat u de netstroom aansluit.
• Gebruik geen stroomadapters of batterijen van andere apparaten om het risico op letsel door brand of explosie te verminderen.
• Gebruik alleen gecertificeerde stroomadapters of batterijen die door de fabrikant of geautoriseerde verkopers zijn geleverd.
• Maak alle clips of flappen los voordat u kabels verwijdert om schade te voorkomen.
• Gebruik de juiste schroefmodellen op uw apparaat om schade te voorkomen.
• Verwijder alle lijmresten volledig na het verwijderen en voor het installeren van onderdelen.
• Maak een foto van het uiterlijk van kabels, kabelgeleiding, connectoren en schroeven ter referentie voordat u met elke stap verdergaat.
