Asus FA707X, TUF Gaming A17-serie Handleiding

Serviceoverzicht

• Lees deze servicehandleiding zorgvuldig door voor een overzicht van de verschillende componenten van het apparaat voordat u onderhoud en reparaties uitvoert.
• Om de beste service te bieden, hebben we de onderstaande informatie verstrekt aan technici van distributeurs en wederverkopers om de volledige demontage en montage van het apparaat uit te voeren. Voordat u de procedures uitvoert, dient u de overview in deze servicehandleiding door te lezen voor een overzicht van de componenten om onnodige schade aan de apparaathardware te voorkomen.
• De volgende inhoud omvat alle onderdeelnummers die in de servicehandleiding worden vermeld, worden alleen ter referentie gebruikt. Als u het exacte onderdeelnummer voor de bestelling nodig hebt, raadpleegt u het OrderBook.

• Vanwege verschillen in het verkoopbeleid kunnen de componenten verschillende specificaties hebben voor hetzelfde serieproduct. Raadpleeg de E-handleiding per model.

Vanwege verschillen in het verkoopbeleid kunnen de componenten verschillende specificaties hebben voor hetzelfde model. Neem contact op met de servicehotline als u operationele problemen ondervindt.

Serieoverzicht

Vooraanzicht

1. Arraymicrofoons
2. Camera-indicator
3. Camera
4. Displaypaneel
5. Statusindicatoren
6. Toetsenbord
7. Indicator voor hoofdlettervergrendeling
8. Ventilatieroosters
9. Aan/uit-knop
10. Indicator voor vliegtuigmodus
11. Numeriek toetsenblok
12. Touchpad

Onderaanzicht

1. Ventilatieroosters
2. Audiospeakers
3. Onderklep

Rechterzijde

1. USB 3.2 Gen 1-poort
2. Ventilatieroosters
3. Kensington®-beveiligingsslot

Linkerzijde

1. Ventilatieroosters (op bepaalde modellen)
2. Voedingsingang (DC)
3. LAN-poort
4. HDMI-uitgang
5. Thunderbolt TM 4-poort
6. USB 3.2 Gen 2 Type-C®/DisplayPort/Power Delivery-combipoort

7. USB 3.2 Gen 1-poort
8. Hoofdtelefoon-/headset-/microfoonaansluiting

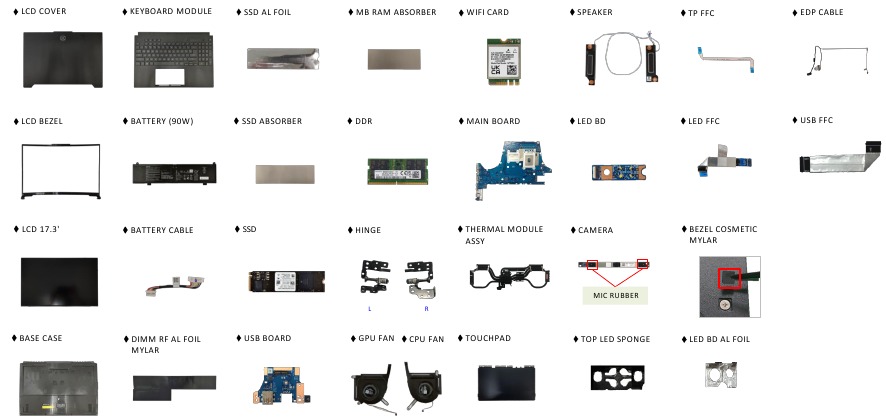

Componenten bovenaanzicht

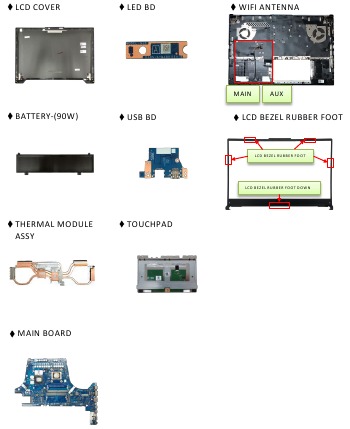

Componenten onderaanzicht

Reparatieoverzicht

In dit hoofdstuk worden demontage en montage beschreven (het montagedocument kunt u op de laatste pagina vinden). Volg de informatie in dit gedeelte om de volledige demontageprocedure uit te voeren.

Voorzorgsmaatregelen:
Voordat u onderhoud of reparaties aan de notebook uitvoert, dient u speciale aandacht te besteden aan de waarschuwingen om schade aan de notebook te voorkomen.

1. Zorg ervoor dat de notebook is uitgeschakeld.
2. Voordat u een onderdeel demonteert, dient u alle stroombronnen los te koppelen. Bijv.: AC-stekker/batterijconnector/stroombeveiligingsschroef enz.
3. Verwijder alle ringen, horloges en andere metalen voorwerpen van uw handen.

4. Draag altijd een aardingsband om uw hand om de notebook te beschermen tegen statische ontlading.
5. Raadpleeg "ANSI ESD S20.20" over ESD-beschermingsmaatregelen.
6. Plaats de gedemonteerde onderdelen in de functionele PE BAG om schade aan de A/B/C/D-onderdelen te voorkomen.

7. De omgevingstemperatuur voor onderhoud is 20-30 ℃ en de luchtvochtigheid is 40% - 70%.
8. Om krassen op het oppervlak van de machine te voorkomen, gebruikt u antistatische en zachte materialen om op het bureau in de reparatieomgeving te plaatsen, zoals op de foto hieronder.


9. Criteria voor het uiterlijk van schroeven: als de schroeven de volgende beschadigde uiterlijk vertonen, gebruik ze dan niet.
   1. Vorm vervormd.
   2. Beschadigde kop – niet in staat om in te draaien of de gestripte schroef.
   3. Beschadigd niet in staat om stevig vast te draaien.
   4. Verf eraf gekrast.
   5. Roestig

10. Het volgende hoofdstuk bevat alle onderdeelnummers die in de servicehandleiding worden vermeld en worden alleen ter referentie gebruikt. De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU's. Als u het exacte onderdeelnummer voor de bestelling nodig hebt, raadpleegt u het Orderbook.
11. Vanwege verschillen in het verkoopbeleid kunnen de componenten verschillende specificaties hebben voor hetzelfde model. Houd er rekening mee dat alle afbeeldingen en componenten die in de servicehandleiding worden getoond, uitsluitend bedoeld zijn voor de beschrijving van de demontage/montage, dus raadpleeg het werkelijke product voor demontage/montage.

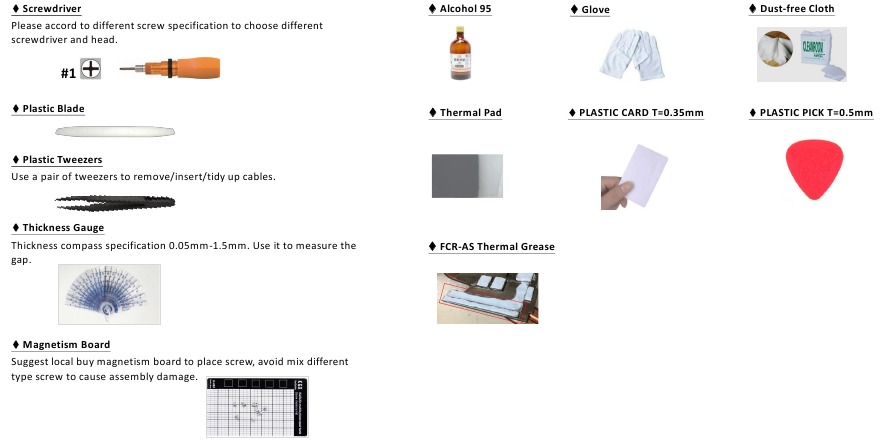

Geschikt gereedschap

Bereid en selecteer het juiste gereedschap voor demontage/montage van de ASUS TUF Gaming A17 (FA707N)-serie notebook.

ONDERKANT

Demontagebericht

Het apparaat heeft een omgevingslichtsensor (ALS) voor uitschakelbeveiliging.

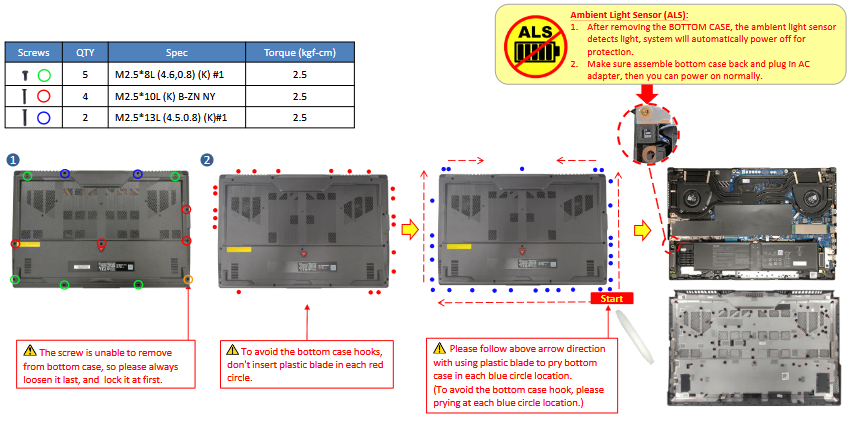

Stap 1: verwijder schroeven*11stuks.
Stap 2: gebruik het niet-geleidende wrikgereedschap om de onderkant los te wrikken.

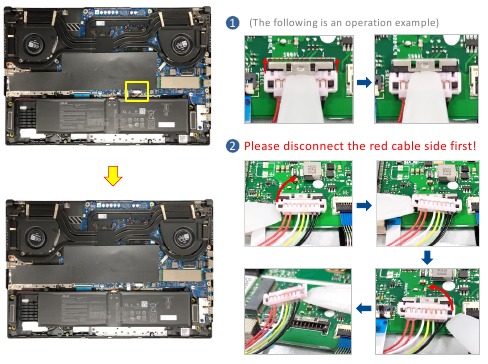

BATTERIJCONNECTOR LOSKOPPELEN

Demontagebericht

Het apparaat heeft een omgevingslichtsensor (ALS) voor uitschakelbeveiliging.

Voordat u de batterijconnector demonteert, dient u de adapter los te koppelen en de batterij langer dan tien seconden los te koppelen om schade aan de IC te voorkomen.

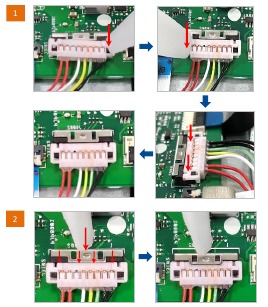

Stap 1: gebruik het niet-geleidende wrikgereedschap om de ijzeren plaat te duwen.

Stap 2: gebruik het niet-geleidende wrikgereedschap om de batterijconnector los te koppelen.

Opmerking : Koppel eerst de rode kabel los.

Montagebericht
Om een kortsluiting of een elektrische schok te voorkomen, dient u de onderstaande stappen te volgen om de batterijconnector aan te sluiten.

Stap 1: gebruik het niet-geleidende wrikgereedschap om eerst de zwarte kabel aan te sluiten en vervolgens de rode kabel.

Stap 2: gebruik het niet-geleidende wrikgereedschap om de ijzeren plaat te duwen.

SSD

Demontagebericht

Het apparaat heeft een omgevingslichtsensor (ALS) voor uitschakelbeveiliging.

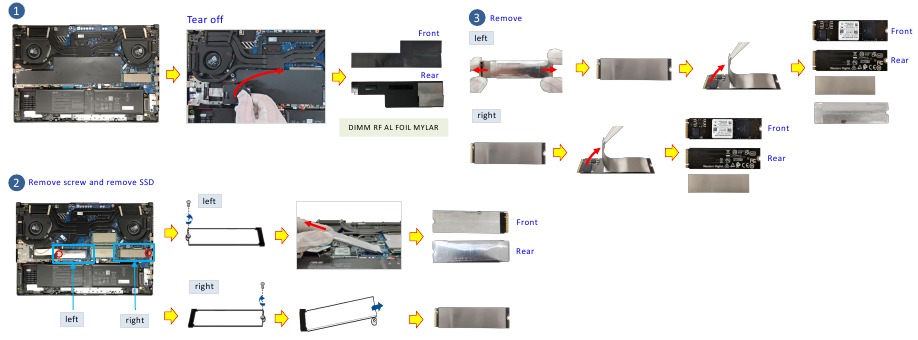

Stap 1: verwijder de (geel gemarkeerde) DIMM RF AL FOIL MYLAR.

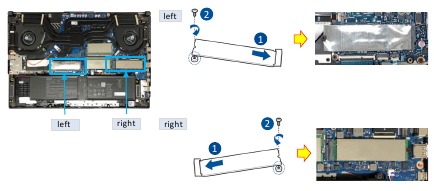

Stap 2: verwijder SSD-schroeven en M.2-kaart (SSD).

Stap 3: verwijder de AL FOIL en ABSORBER van de linker M.2-kaart (SSD).

*Bewaar deze onderdelen, ze worden hergebruikt voor de installatie van de nieuwe SSD.

Montagebericht

Het apparaat heeft een omgevingslichtsensor (ALS) voor uitschakelbeveiliging.

1. Gebruik deze SSD1-sleuf als eerste prioriteit.

2. Plak de ABSORBER op de nieuwe linker M.2-kaart (SSD). (linker en rechter SSD)

3. Plaats de linker M.2-kaart (SSD) in de AL FOIL. (linker SSD)

4. Houd bij het installeren van de SSD de SSD minder dan 15 graden ten opzichte van het moederbord en plaats vervolgens de SSD.

5. Lijn de nieuwe M.2-kaart uit en plaats deze in de modulesleuf. Zet de M.2-kaart vast door de schroef vast te draaien.

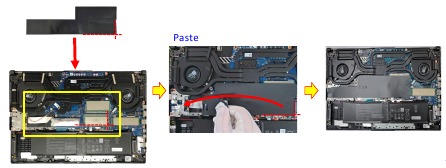

6. Nadat u de SSD hebt geïnstalleerd, plakt u de DIMM COVER MYLAR op de onderstaande locatie. (gele markering)


DDR

Demontagebericht

Het apparaat heeft een omgevingslichtsensor (ALS) voor uitschakelbeveiliging.

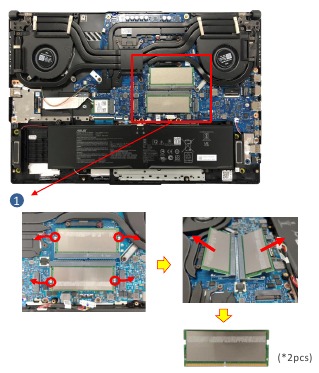

Stap 1: ontgrendel en verwijder de RAM-module.

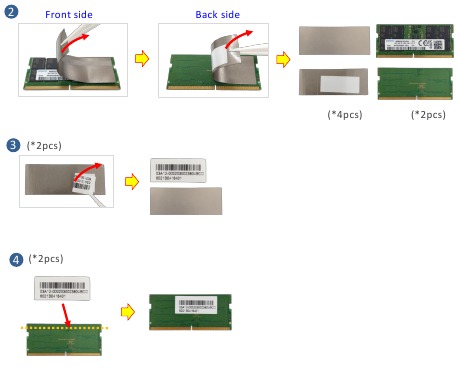

Stap 2: verwijder de ABSORBERS van de voor- en achterkant van het RAM-geheugen.

Stap 3: trek het DDR-LABEL voorzichtig van de ABSORBERS los. Stap 4: plak het DDR-LABEL op de DDR.

*Opmerking: bewaar deze onderdelen, ze worden hergebruikt voor de installatie van de nieuwe DDR.

Voor stap 4 - 5:
Als het DDR-label tijdens het verwijderen van de ABSORBER wordt afgescheurd, vergeet het dan niet terug op de DDR te plakken om te voorkomen dat het niet kan worden teruggestuurd naar het magazijn.

Montagebericht

Het apparaat heeft een omgevingslichtsensor (ALS) voor uitschakelbeveiliging.

Plak ABSORBERS op de voor- en achterkant van het RAM-geheugen voordat u de geheugenmodule installeert.

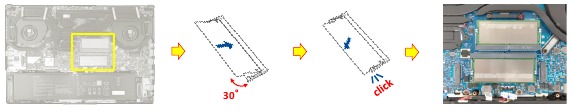

1. Plak de twee ABSORBERS op de nieuwe RAM-voor- en achterkant. (*2stuks)

2. Lijn de nieuwe RAM-module uit en plaats deze in een hoek van 30° in de geheugensleuf. Zodra de module correct is geplaatst, duwt u de RAM-module naar beneden totdat deze vastklikt. (*2stuks)


BATTERIJ

Demontagebericht

Het apparaat heeft een omgevingslichtsensor (ALS) voor uitschakelbeveiliging.

Voordat u de batterijconnector demonteert, dient u de adapter los te koppelen en de batterij langer dan tien seconden los te koppelen om schade aan de IC te voorkomen.

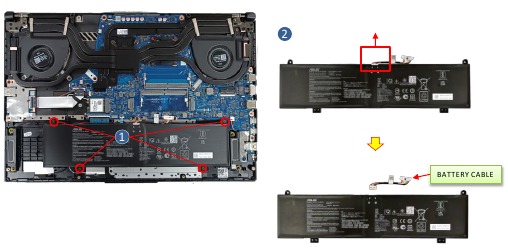

Stap 1: verwijder de (rood gemarkeerde) schroeven*4stuks.

Stap 2: verwijder de batterij en verwijder vervolgens de batterijkabel.

USB-BOARD

Demontagebericht

Het apparaat heeft een omgevingslichtsensor (ALS) voor uitschakelbeveiliging.

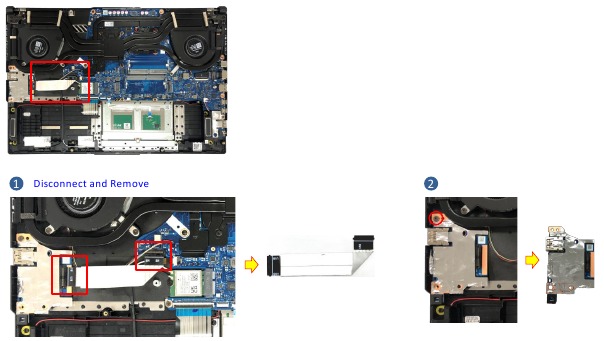

Stap 1: koppel de USB FPC los en verwijder deze.

Stap 2: verwijder de schroef*1stuks en verwijder vervolgens het USB BOARD.

Montagebericht
Als FFC tijdens de demontage is beschadigd, vervang deze dan door een nieuwe. Hier zijn enkele voorbeelden van FFC-schade:

Wi-Fi-KAART

Demonteermelding

Het apparaat heeft een omgevingslichtsensor (ALS) voor de functie stroom-uit-beveiliging.

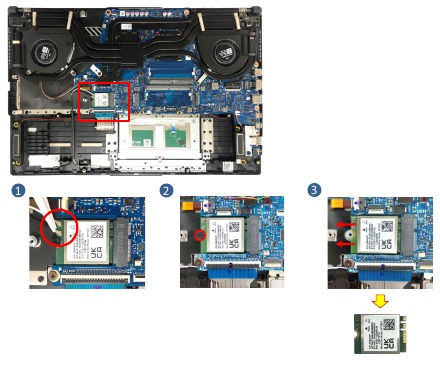

Stap 1: Koppel de RF CABLE-connectoren*2 stuks los.

Stap 2: Verwijder de schroef*1 stuks.

Stap 3: Verwijder de Wi-Fi-KAART.

Assemblagemelding

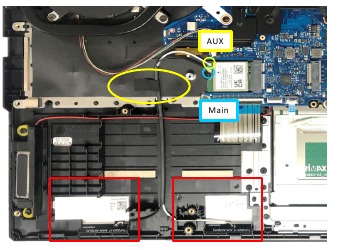

Volg de onderstaande afbeelding om de Wi-Fi-module te monteren.

THERMISCHE MODULE

Demonteermelding

Het apparaat heeft een omgevingslichtsensor (ALS) voor de functie stroom-uit-beveiliging.

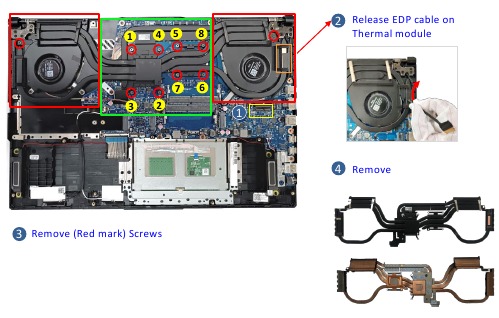

Stap 1: Koppel (gele markering) de EDP-connector*1 stuks los.

Stap 2: Maak de EDP-kabel los.

Stap 3: Volg de omgekeerde schroefnummers om de schroeven*10 stuks te verwijderen.

Stap 4: Verwijder de THERMISCHE MODULE.

Aanbevolen wordt om het krachtpunt op het groene blok te plaatsen en de thermische module omhoog te trekken om deze eruit te halen. Trek niet omhoog aan het rode blok en let er ook op dat de thermische buis geen vervorming vertoont.

Assemblagemelding
Stap 1

• THERMISCHE MODULE Locatie:[VRAM/CHOKE/MOS] Materiaal: FCR-AS Vet
• MB Locatie:[GPU/CPU] Materiaal: TH PAD PTM7958)

Stap 2
Volg de schroefnummers om de schroeven vast te draaien *8 stuks.

Koelpasta, thermische pads, vloeibaar metaal of andere thermische interfacematerialen moeten grondig worden verwijderd en vervangen als dit onderdeel wordt verwijderd. Zorg ervoor dat er vervangende materialen beschikbaar zijn voordat u verdergaat, of neem contact op met een erkend servicecentrum voor hulp.

Het koellichaam bevat vloeibaar metaal en mag alleen worden verwijderd door erkend onderhoudspersoneel. Er kan aanzienlijke schade aan de moederbordcomponenten ontstaan als het koellichaam onjuist wordt verwijderd.

VENTILATOR en HOOFDBORD

Demonteermelding

Het apparaat heeft een omgevingslichtsensor (ALS) voor de functie stroom-uit-beveiliging.

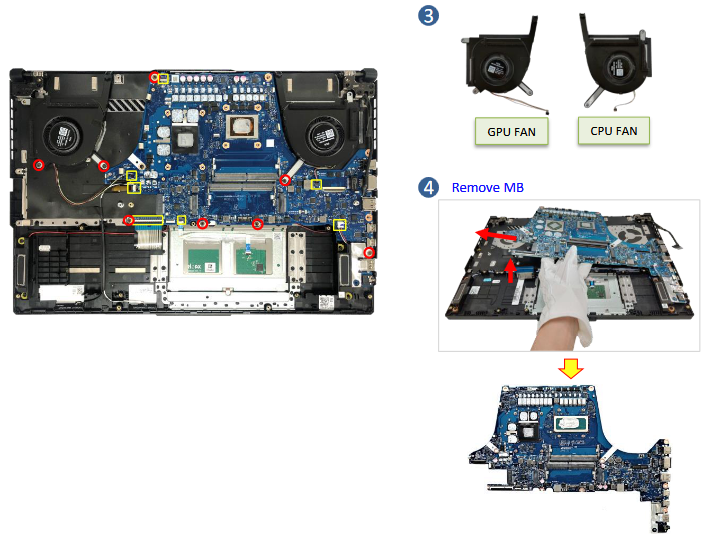

Stap 1: Koppel (gele markering) de connectoren*7 stuks los.

Stap 2: Verwijder (rode markering) de schroeven*8 stuks.

Stap 3: Verwijder de CPU-VENTILATOR en GPU-VENTILATOR.

Stap 4: Verwijder het Hoofdbord.

1. Koppel los (gele markering)
2. Verwijder (rode markering) schroeven

Assemblagemelding
Als de FFC beschadigd is tijdens de demontage, vervang deze dan door een nieuwe. Hier zijn enkele voorbeelden van FFC-schade:

Gebruik de juiste techniek om de ventilatoren te verwijderen om te voorkomen dat ze uit vorm raken.

Volg de foto's om de EDP-kabel op te ruimen en plak de tape terug (oranje markering).

HOOFDBORD

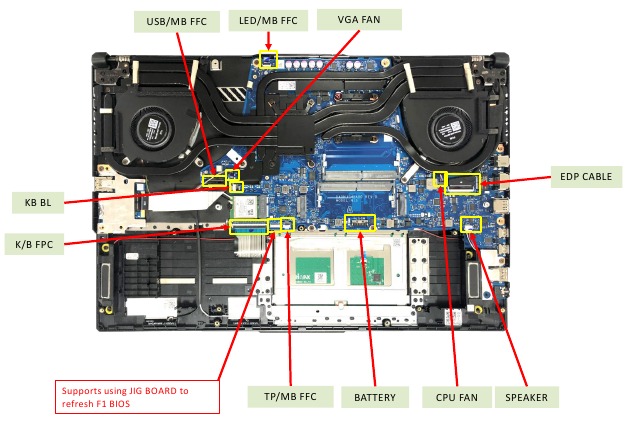

Plaatsing van connectoren op het hoofdbord

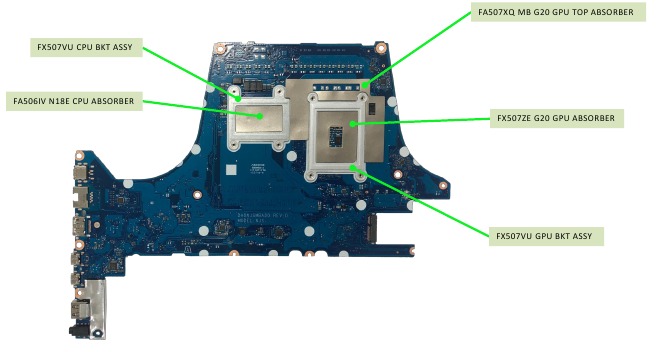

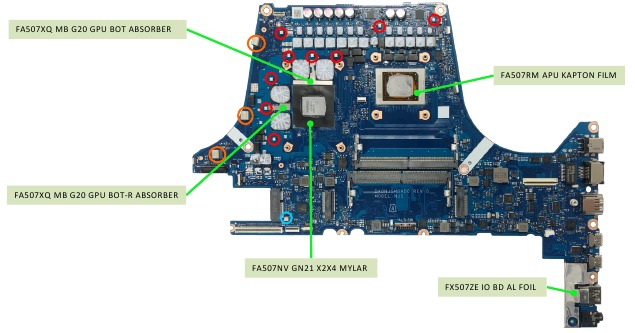

Materialen op het hoofdbord

BOVENKANT
Onderdelen die geel zijn gemarkeerd, kunnen afzonderlijk worden besteld/vervangen op L2-reparatieniveau. Wanneer L3/L4-reparatie is voltooid, is het niet nodig om een nieuwe te plakken als er een tekort is aan dit materiaal op de MB.

ONDERKANT
Onderdelen die geel zijn gemarkeerd, kunnen afzonderlijk worden besteld/vervangen op L2-reparatieniveau. Wanneer L3/L4-reparatie is voltooid, is het niet nodig om een nieuwe te plakken als er een tekort is aan dit materiaal op de MB.

LUIDSPREKER

Demonteermelding

Het apparaat heeft een omgevingslichtsensor (ALS) voor de functie stroom-uit-beveiliging.

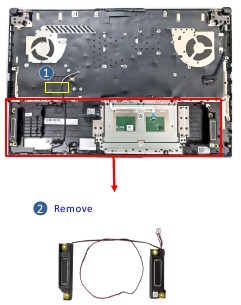

Stap 1: Maak de tape in de gele markering los.

Stap 2: Verwijder de LUIDSPREKER.

Assemblagemelding

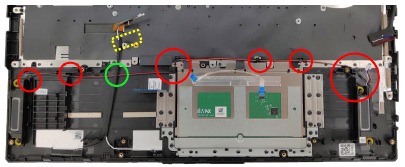

Volg de onderstaande markering voor de montage van de luidspreker om de kabel op te ruimen.

Stap 1: Ruim de kabel op zoals afgebeeld en plaats de kabel ook onder de WIFI-ANTENNE zoals weergegeven in de Groene markering.

Stap 2: Plak tape zoals hieronder gele markering om de kabel vast te zetten.

LED-PANEEL

Demonteermelding

Het apparaat heeft een omgevingslichtsensor (ALS) voor de functie stroom-uit-beveiliging.

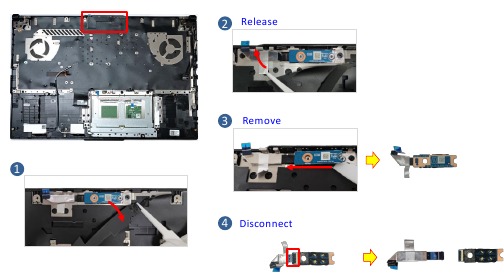

Stap 1: Draai de (rode markering) MYLAR op de LED-module om.

Stap 2: Maak de pakking van de kabel los.

Stap 3: Verwijder de LED-module.

Stap 4: Koppel de LED FFC los.

Assemblagemelding
Als de FFC beschadigd is tijdens de demontage, vervang deze dan door een nieuwe. Hier zijn enkele voorbeelden van FFC-schade:

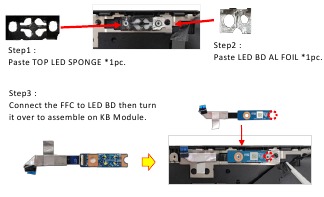

De BOVENSTE LED-SPONS en LED BD AL FOLIE zijn niet herbruikbaar na de demontage van het LED-PANEEL. Volg de onderstaande stappen om de nieuwe BOVENSTE LED-SPONS en LED BD AL FOLIE te plakken voordat u de LED-PANEEL module monteert.

LCD-RAND

Demonteermelding

Het apparaat heeft een omgevingslichtsensor (ALS) voor de functie stroom-uit-beveiliging.

Stap 1: Verwijder BEZEL COSMETIC MYLAR*2 stuks.

Stap 2: Verwijder de schroeven*2 stuks.

Stap 3: Verwijder de LCD-RAND.

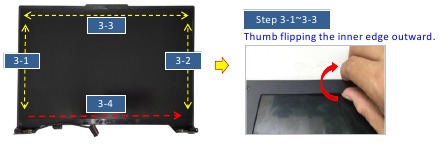

Stap 3-1~3-3, Begin vanuit het midden van elke kant van de rand. Gebruik de wijsvinger om de buitenrand stevig vast te houden en de duim om de binnenrand van de rand naar buiten te klappen om de haken los te maken, zoals aangegeven in het diagram. (Het kan handig zijn om de buitenrand van de rand stevig vast te houden met de wijsvinger.)

Stap 3-4 Omdat er wat tape achter de onderrand van de rand zit, gebruikt u een plastic mes om de rand af te breken. Volg de richting die wordt aangegeven door de rode pijl om het plastic mes van links naar rechts te bewegen en de rand langzaam af te pellen. Beweeg het mes tijdens het pellen in de parallelle richting van het paneel en druk de zwarte Mylar naar beneden (zoals omcirkeld in het groen) om ervoor te zorgen dat de zwarte Mylar en de tape achter de rand goed gescheiden zijn. Beweeg het mes langzaam om de rand te scheiden en druk de zwarte Mylar naar beneden met de parallelle richting van het paneel.

Assemblagemelding
Bij hergebruik van de LCD-RAND:
Plak nieuwe LCD-RANDPLAKBAND voordat u de RAND monteert. (Nieuwe LCD-RAND bevat al LCD-RANDPLAKBAND *4 stuks)

LCD-PANEEL

Demonteermelding

Het apparaat heeft een omgevingslichtsensor (ALS) voor de functie stroom-uit-beveiliging.

Stap 1: Verwijder de schroeven*6 stuks en scharnieren*2 stuks.

Stap 2: Trek de LCD-plakstrips*2 stuks eruit.

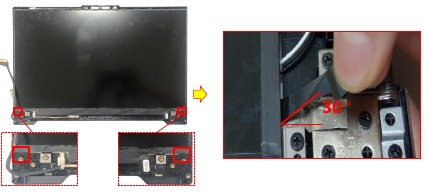

Trek de plakstrip langzaam omhoog in een hoek van ongeveer 30 graden en trek de tape niet verticaal uit!

Stap 3: Klap het paneel omhoog en koppel de EDP-kabel los.

LCD-PANEEL en LCD-KAP

Assemblagemelding

Het apparaat heeft een omgevingslichtsensor (ALS) voor de functie stroom-uit-beveiliging.

1. Bij hergebruik van het LCD-Paneel of de BEZEL: (Het volgende is een operationeel voorbeeld) Gebruik de vingertop om de achtergebleven lijm op het PANEEL of de BEZEL te verwijderen.

2. Reinig de achterkant van het LCD-PANEEL :
   Voordat u het LCD-paneel monteert, gebruikt u een stofvrije doek en een kleine hoeveelheid alcohol om de achterkant van het paneel te reinigen.

3. Bij vervanging van de LCD en hergebruik van de LCD-KAP:
   Plak nieuwe LCD COVER TAPE *2 stuks op de kap. Niet over de markeringslijn heen, en dan met de hand platstrijken.

4. Bij montage van het LCD-PANEEL:

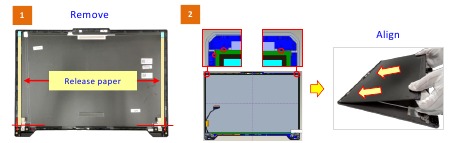

   Stap 1: Verwijder het releasepapier van LCD-plakstrip*2 stuks.
   Stap 2: Monteer en lijn de LCD uit met de bovenkant van de LCD-KAP

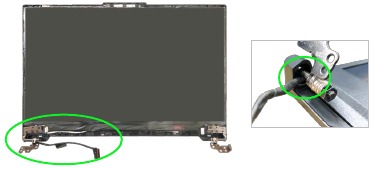

5. Volg de groene markering om de EDP-kabel op te ruimen.


Veiligheidsmaatregelen

• Houd vloeistoffen of vocht uit de buurt van uw Notebook-pc voordat u onderdelen installeert of verwijdert.
• Zorg ervoor dat u uw Notebook-pc op een stabiele ondergrond plaatst voordat u onderdelen installeert of verwijdert.
• Maak de clip of klep los voordat u de signaalkabels verwijdert om schade te voorkomen.
• Koppel de stekker los door de stekker gelijkmatig uit te trekken om schade te voorkomen. Zorg ervoor dat u de signaalkabels in de juiste richting aansluit.
• Koppel alle stroomkabels los en verwijder de batterij (indien van toepassing) voordat u uw Notebook-pc reinigt met vloeibaar reinigingsmiddel om het risico op elektrische schokken te vermijden.
• Koppel alle stroomkabels los en verwijder de batterij (indien van toepassing) voordat u onderdelen installeert of verwijdert. Zorg ervoor dat u de instructies in de handleiding leest en opvolgt.
• Gebruik, voordat u onderdelen aanraakt, een geaarde polsband of raak een veilig geaard object aan om schade door statische elektriciteit te voorkomen.
• Houd vloeistoffen of vocht uit de buurt van uw Notebook-pc om kortsluiting te voorkomen.
• Houd onderdelen vast aan de randen om te voorkomen dat u de IC's aanraakt.
• Zorg ervoor dat u alle onderdelen correct installeert voordat u de netstroom aansluit.
• Gebruik geen stroomadapters of batterijen van andere apparaten om het risico op persoonlijk letsel door brand of explosie te verminderen. Gebruik alleen gecertificeerde stroomadapters of batterijen die door de fabrikant of geautoriseerde retailers zijn geleverd.
• Zorg ervoor dat u de juiste schroefmodellen op uw Notebook-pc installeert om schade te voorkomen.
