Asus UX425EA Reparatiehandleiding

Serviceoverzicht

Let goed op de onderstaande waarschuwingen om schade aan de notebook te voorkomen en zorg ervoor dat u de juiste gereedschappen selecteert die in dit gedeelte worden beschreven om de gewenste services uit te voeren.

Voorzorgsmaatregelen

Voordat u service of reparaties aan de notebook uitvoert, dient u eerst de onderstaande stappen te volgen.

1. Zorg ervoor dat de notebook is uitgeschakeld.
2. Koppel de AC-stekker los van de notebook.
3. Verwijder alle ringen, horloges en andere metalen voorwerpen van uw handen.

4. Draag altijd een aardingsband om uw hand om de notebook te beschermen tegen statische ontlading.
5. Raadpleeg "ANSI ESD S20.20" voor informatie over ESD-beschermingsmaatregelen.

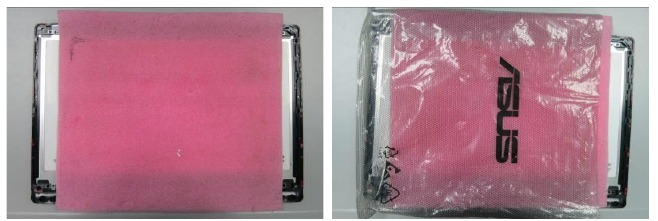

6. Plaats de gedemonteerde onderdelen in de functionele PE BAG om schade aan de A/B/C/D-onderdelen te voorkomen.

7. De omgevingstemperatuur is 20-30 ℃ en de luchtvochtigheid is 40% - 70%.
8. Vermijd krassen op het oppervlak van de machine; gebruik antistatische en zachte materialen om op het bureau te leggen in de reparatieomgeving zoals op de onderstaande foto.

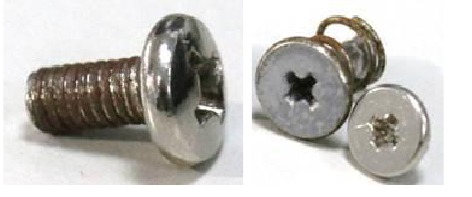

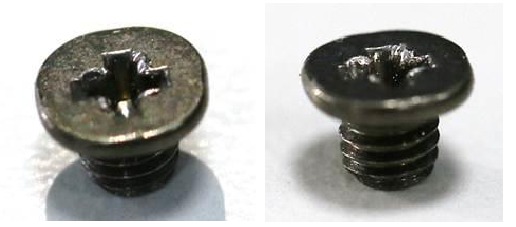

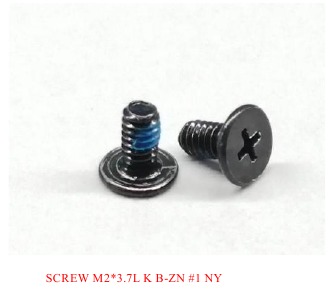

9. Uiterlijke criteria schroef. Als de schroeven de volgende beschadigde uiterlijk hebben, gebruik ze dan niet.
   1. Vorm vervormd.
   2. Verf eraf gekrast.
   3. Roestig.

   4. Beschadigde kop – niet in staat om in te draaien.

   5. Beschadigd, kan niet veilig worden vastgedraaid.

Geschikte gereedschappen

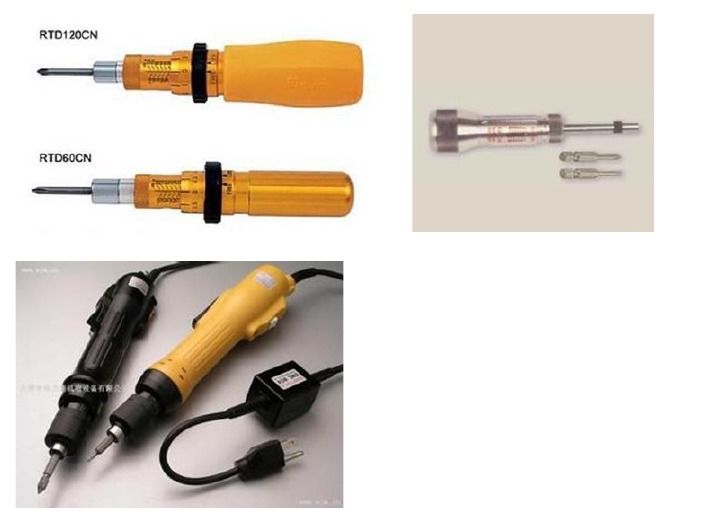

De onderstaande afbeeldingen tonen de geschikte gereedschappen die moeten worden gebruikt voor de service en reparatie van de notebook.

• Kruiskopschroevendraaier
  Gebruik verschillende schroevendraaiers en koppen, afhankelijk van de schroefspecificatie.
  Onderstaande foto's zijn slechts ter referentie.
  Gebruik een kruiskopschroevendraaier om schroeven vast/los te maken.

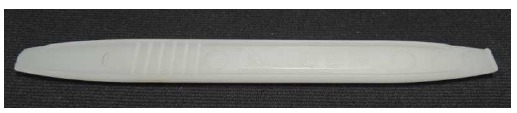

• Plastic mes

• Pincet
  Gebruik een pincet om flexibele kabels te verwijderen/plaatsen.

• Dikte meter
  Specificatie diktekompas 0,05 mm-1,5 mm. Gebruik het om de opening te meten.


Module onderste behuizing

De onderstaande afbeeldingen laten zien hoe u de module van de onderste behuizing verwijdert.
Let op: Zorg ervoor dat u, voordat u gaat demonteren, de adapter eruit trekt en de batterij langer dan tien seconden loskoppelt om IC-schade te voorkomen.

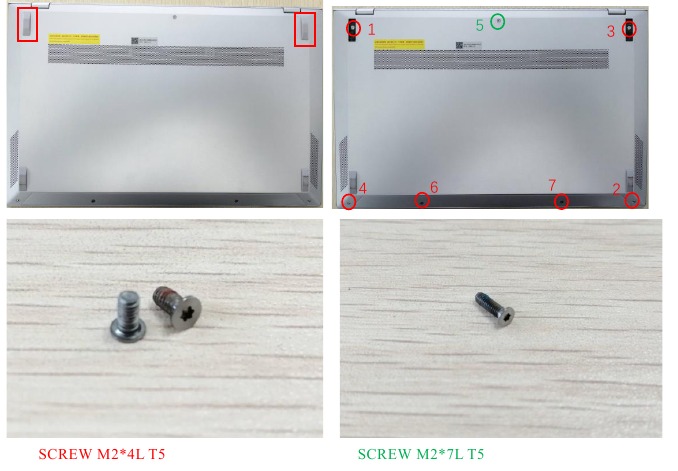

1. Verwijder eerst 2 voetrubbers en verwijder vervolgens 7 schroeven op de onderste behuizing.
   Assemblage-opmerking: volg de omgekeerde nummers om schroeven vast te zetten en 2 rubbers te installeren.
   Aandraaimoment schroef (Kg F-cm): 2,0 kg±0,2 kgf.
   Aandraaimoment schroef (Kg F-cm): 2,0 kg±0,2 kgf.

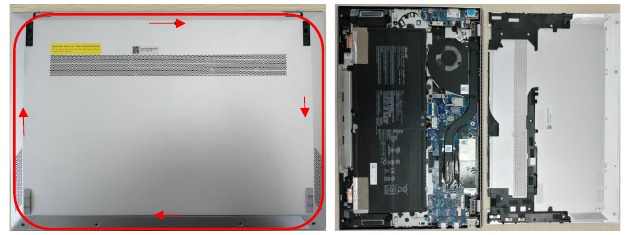

2. Gebruik een plastic mes om de onderste behuizing los te wrikken en te verwijderen.

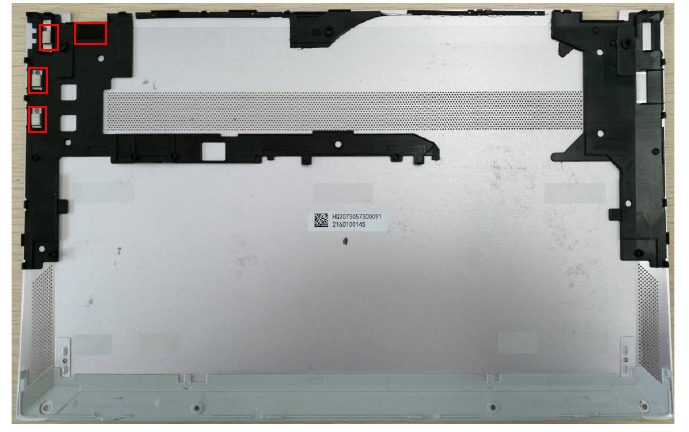

   Assemblage-opmerking: controleer of de geleidende sponzen aanwezig zijn op de onderste behuizing bij het monteren van de onderste behuizing.


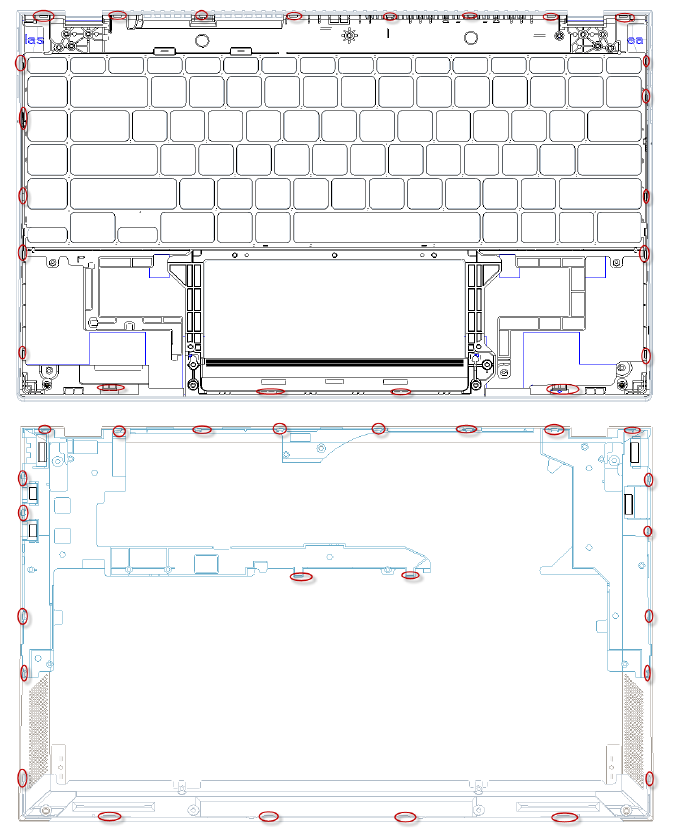

Klik zoals hieronder:

Onderdelen:

• Totaal schroeven * 7
• UX425JA BOTTOM CASE MODULE * 1
• UX325JA RUBBER FOOT DOWN* 2
  (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU)

Batterijmodule

De onderstaande afbeeldingen laten zien hoe u de batterijmodule verwijdert.

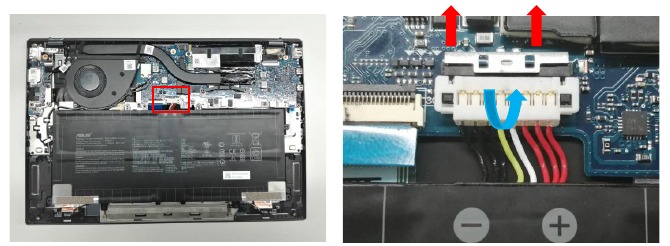

1. Duw de anti-off metalen terug en koppel vervolgens de batterijkabel los van het moederbord.
   Let op: Zorg ervoor dat u, voordat u gaat demonteren, de adapter eruit trekt en de batterij langer dan tien seconden loskoppelt om IC-schade te voorkomen.

   Volg de onderstaande stappen om de batterijconnector los te koppelen.

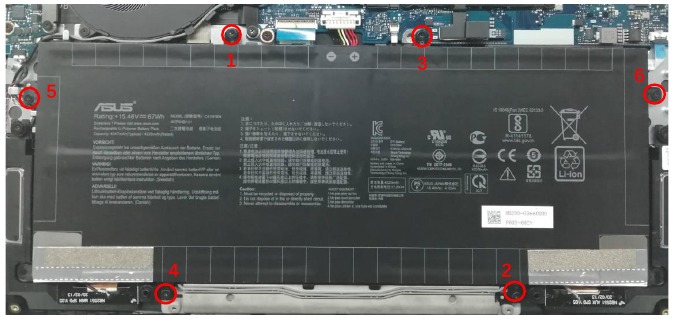

2. Volg onderstaande nummers om 6 schroeven op de batterijmodule te verwijderen.
   Assemblage-opmerking: volg de omgekeerde nummers om schroeven vast te zetten.
   Aandraaimoment schroef (Kg F-cm): 2,0 kg±0,2 kgf.

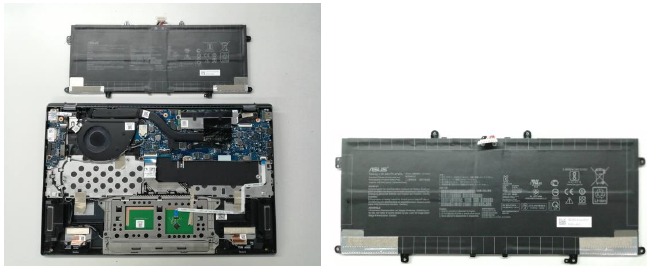

3. Verwijder de batterij


Onderdelen:

• Totaal schroeven * 6
• UX425 C41N1904_4220 mAh_4347 mAh*1
• (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU)

Antenne- en luidsprekermodule

De onderstaande afbeeldingen laten zien hoe u de antenne- en luidsprekermodule verwijdert.

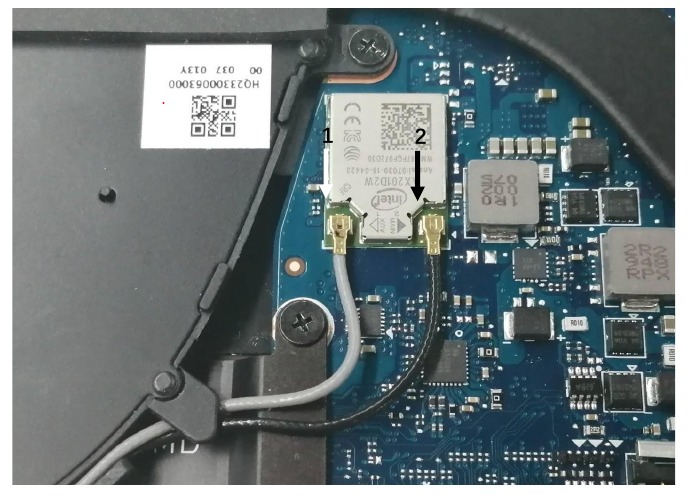

1. Koppel de WLAN-antenneconnector los van het moederbord.
   Assemblage-opmerking: zwarte hoofdkabel verbindt het indicatienummer 2(▲MAIN), witte aux-kabel verbindt het indicatienummer 1(∆AUX).

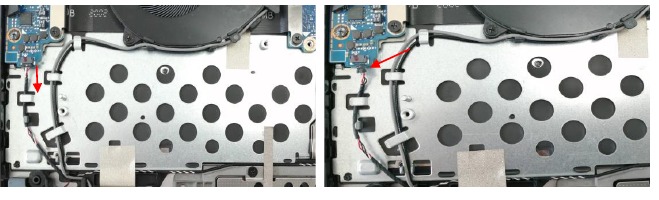

2. Koppel de luidsprekermoduleconnector los van de USB-kaart, zoals hieronder weergegeven.

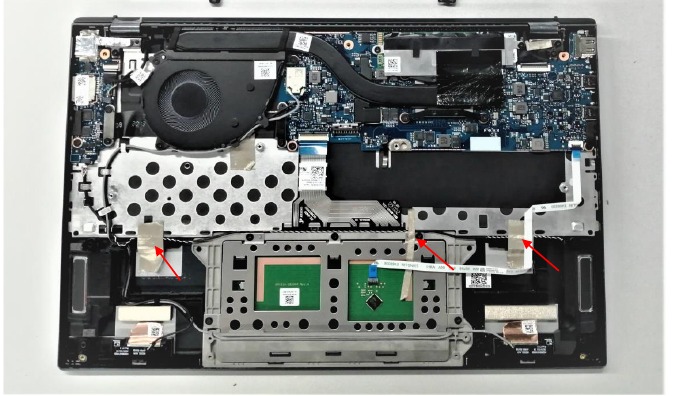

3. Verwijder 3 geleidende sponzen en haal de luidsprekers voorzichtig weg.

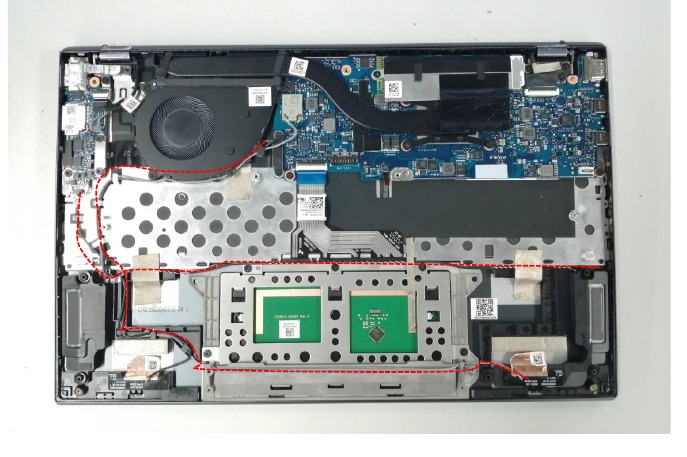

   Assemblage-opmerking: plaats de luidspreker-/antennekabels zorgvuldig in de haaksleuf zoals hieronder en plak geleidende sponzen.

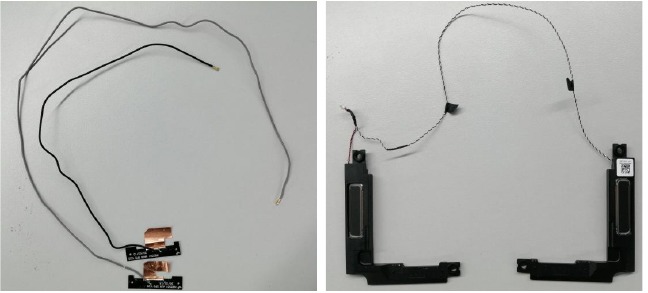

4. Scheid de luidspreker- en antennemodule.

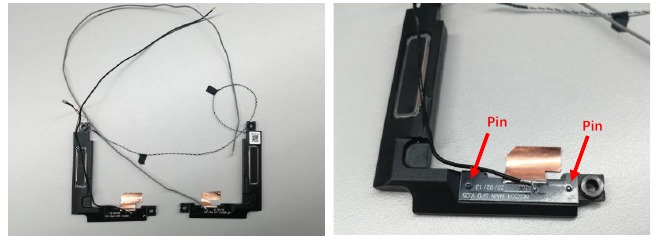

   Assemblage-opmerking: lijn de pin uit om de antennemodule te monteren.


Onderdelen

• X425JA SPEAKER*1
• UX425JA MAIN ANTENNA 2.4G/5.0G//292MM *1
• UX425JA AUX ANTENNA 2.4G/5.0G//292MM*1
• UX325JA CONDUCTIVE MYLAR*2
• UX325JA TP TAPE*1
  (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

Ventilatormodule

De onderstaande afbeeldingen laten zien hoe u de ventilatormodule verwijdert.

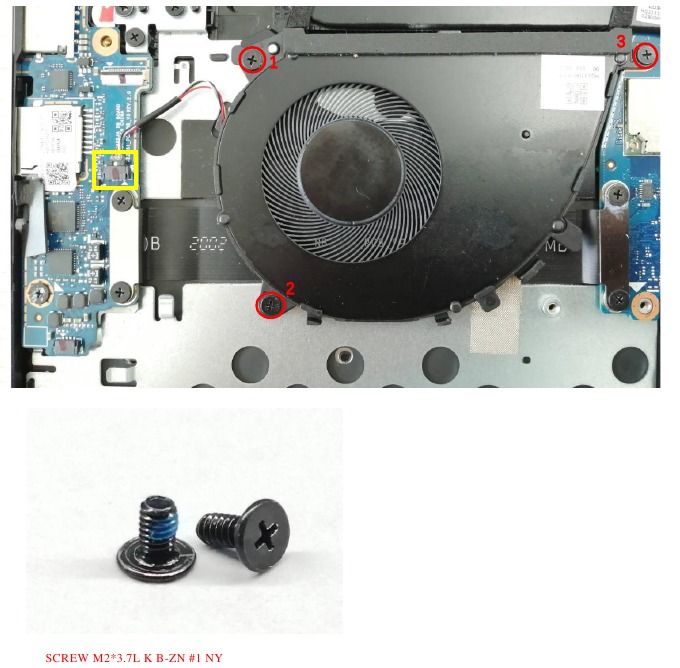

1. Verwijder 3 schroeven en trek de ventilatorkabels eruit.
   Assemblage-opmerking: volg de omgekeerde nummers om schroeven vast te zetten.
   Aandraaimoment schroef: 2,0 kg±0,2 kgf

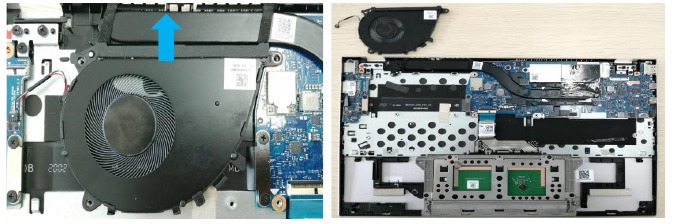

2. Haal de ventilatoren uit de onderste behuizing.

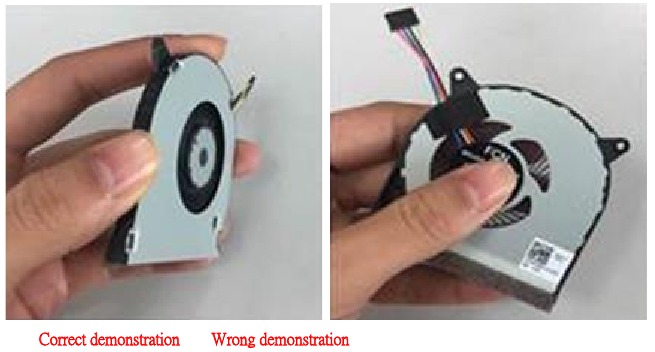

   Let op: gebruik de juiste techniek om ventilatoren te verwijderen om te voorkomen dat ze uit vorm raken.


Onderdelen:

• Totaal schroeven * 3
• UX325JA THERMAL FAN *1
  (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

SSD-module

De onderstaande afbeeldingen laten zien hoe u de SSD-module verwijdert.

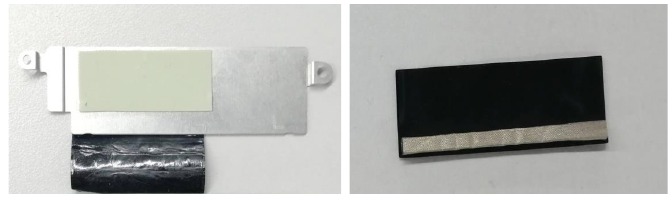

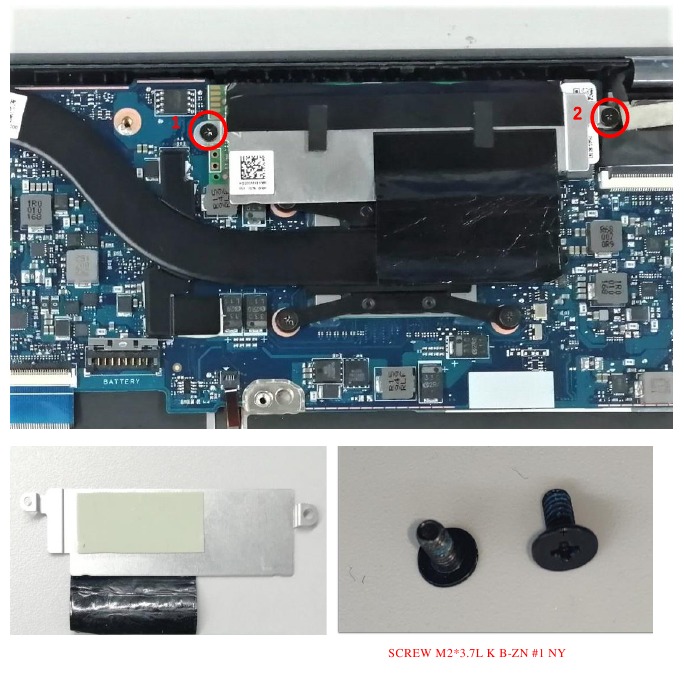

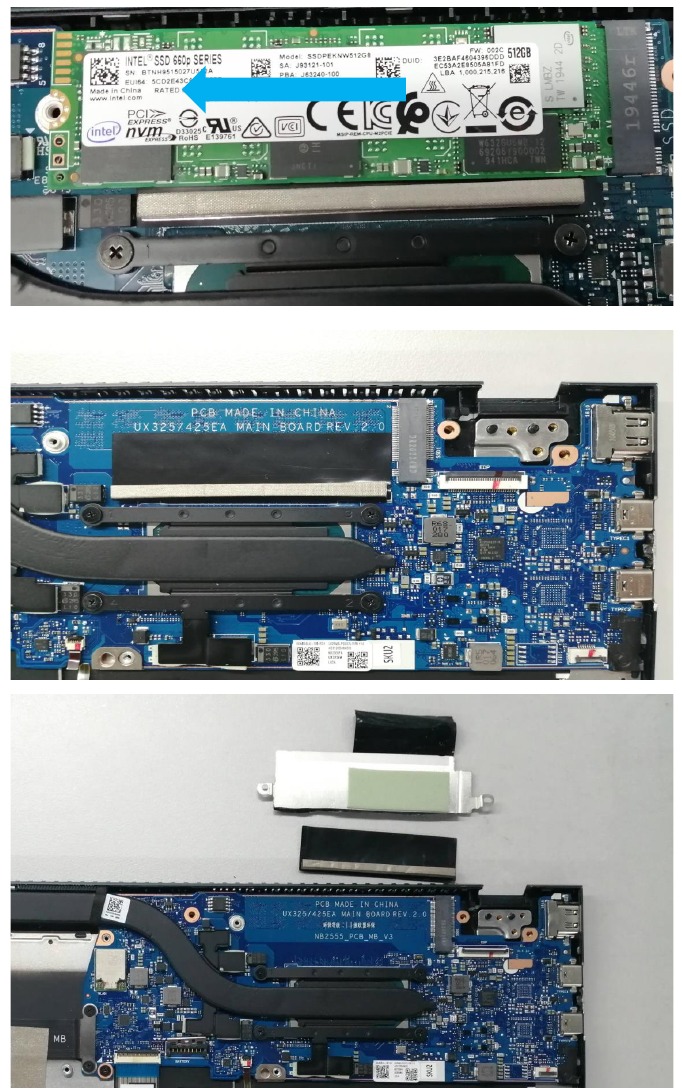

1. Verwijder 2 schroeven en verwijder de SSD-afscherming, zoals hieronder weergegeven.
   Aandraaimoment schroef (Kg F-cm): 2,0 kg±0,2 kgf


2. Verwijder de SSD, let op de richting, zoals hieronder weergegeven.

   De onderdelen kunnen worden hergebruikt als ze niet beschadigd zijn.


Onderdelen:

• Totaal schroeven * 2
• UX425JA SSD M2 2280 P3X2 512G*1
• UX325JA THERMAL MOD ASSY * 1
• UX325JA SSD GASKET * 1
  (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

Thermische module

De onderstaande afbeeldingen laten zien hoe u de thermische module verwijdert.

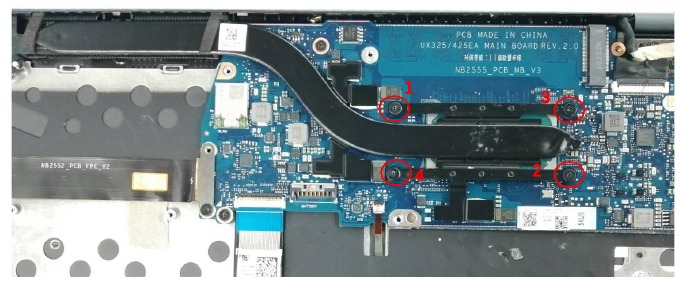

1. Volg onderstaande nummers om 4 schroeven op de thermische module te verwijderen.
   Assemblage-opmerking: volg de omgekeerde nummers om schroeven vast te zetten.
   Aandraaimoment schroef (Kg F-cm): 2,0± 0,2 kg/cm2.
   Let op: Maak de CPU PAD schoon voordat u een nieuwe thermische module installeert.

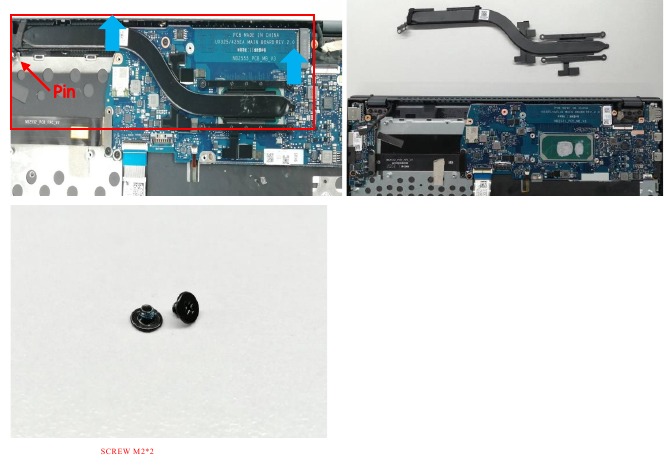

2. Verwijder de thermische module van het moederbord, zoals hieronder weergegeven.


Onderdelen:

• Totaal schroeven * 4
• UX325JA THERMAL MOD ASSY*1
  (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

Moederbordmodule

De onderstaande illustraties laten zien hoe u de moederbordmodule verwijdert.

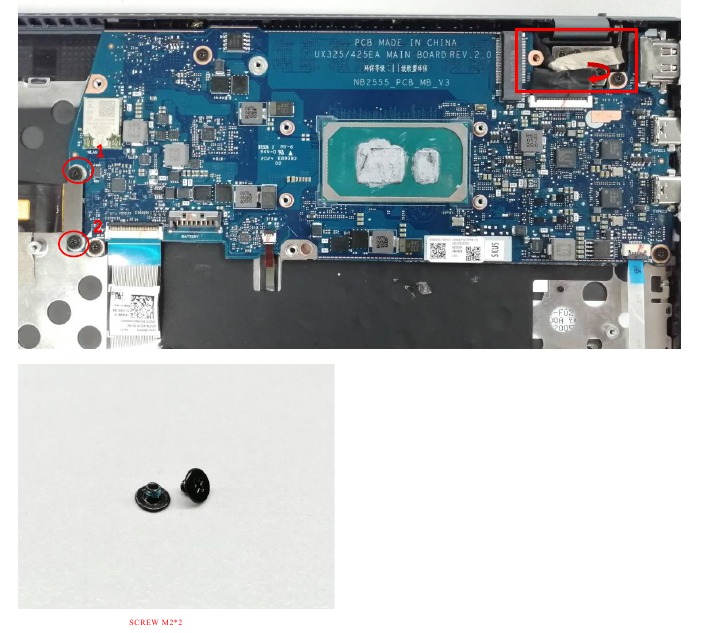

1. Scheur de acetaatdoek van de EDP-kabelconnector op het moederbord en koppel vervolgens de EDP-kabel los. Verwijder 2 schroeven die op de FPC-kabel zijn vergrendeld, zoals hieronder weergegeven.
   Montage-opmerking: volg de omgekeerde nummers om schroeven te vergrendelen.
   Aandraaimoment schroef: 2,0 KG± 0,2 kgf

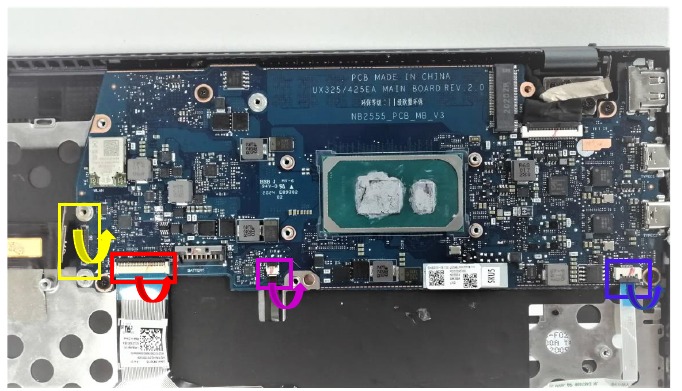

2. Koppel de I/O FPC, TP FFC, K/B, K/B-achtergrondverlichtingskabel los van het moederbord.
   Montage-opmerking: steek FFC tot aan de onderkant in totdat deze overeenkomt met de lijn bij het vergrendelen van de vergrendeling.

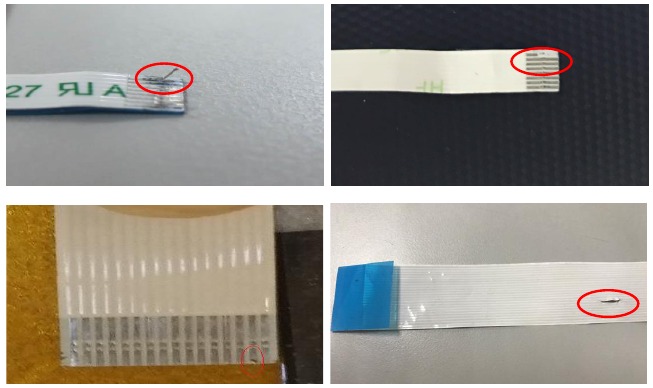

   Montage-opmerking: vervang deze door een nieuwe als FFC tijdens de demontage is beschadigd.
   Er zijn enkele beschadigde FFC-kabels.

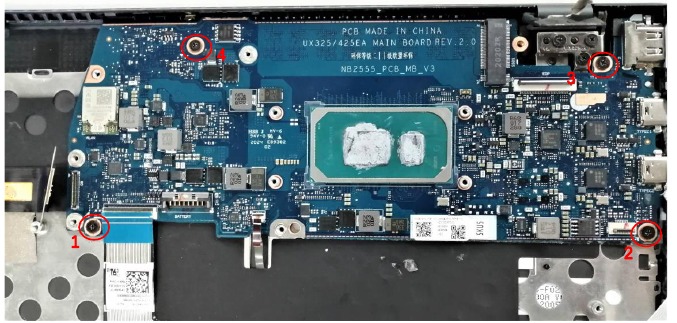

3. Verwijder 4 schroeven op het moederbord, zoals hieronder weergegeven.
   Montage-opmerking: volg de omgekeerde nummers om schroeven te vergrendelen.
   Aandraaimoment schroef: 2,0 KG± 0,2 kgf

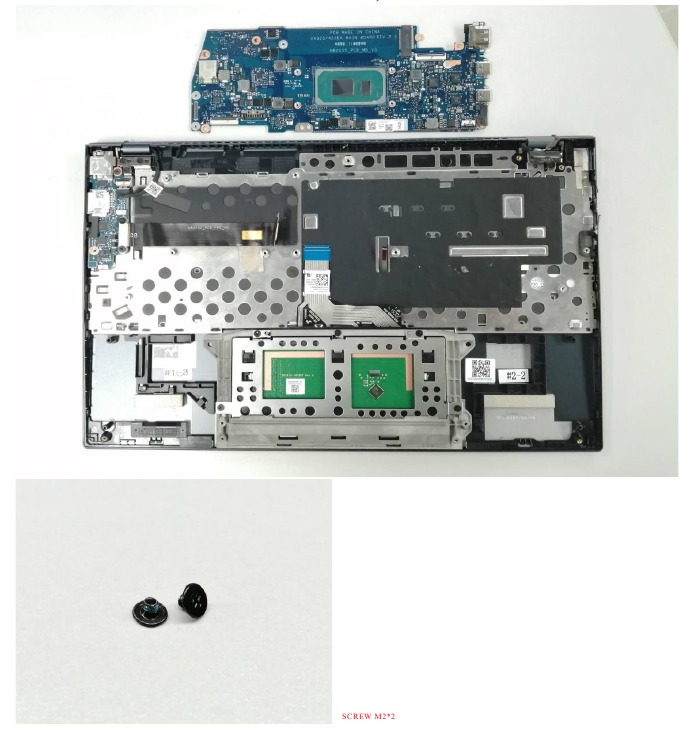

4. Haal het moederbord uit de onderkant van de behuizing, zoals hieronder weergegeven.

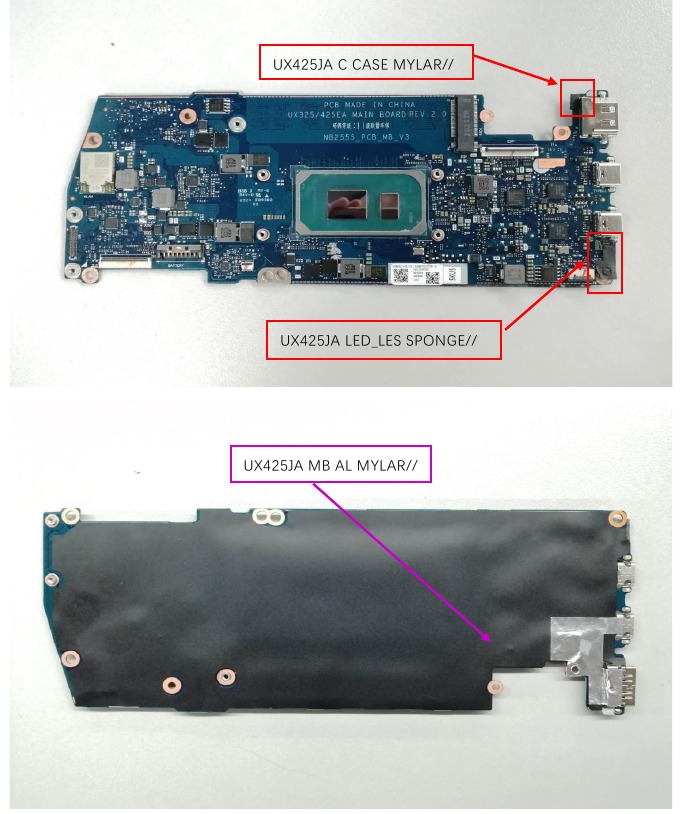

5. Controleer het materiaal op het moederbord, zoals hieronder weergegeven.
   Opmerking: Controleer de mylar vóór de installatie van het moederbord.


Onderdelen:

• Totaal aantal schroeven *4
• UX425JA IO FPC * 1
• UX425JA MB* 1
• UX325JA LED_LES SPONGE* 1
• UX325JA MB AL MYLAR* 1
• UX425JA C CASE MYLAR// (
  De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

USB-kaartmodule

De onderstaande illustraties laten zien hoe u de USB-kaartmodule verwijdert.

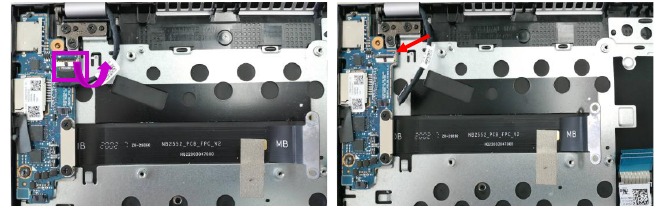

1. Koppel eerst de LCD-kabel los van de USB-kaart, zoals hieronder weergegeven.

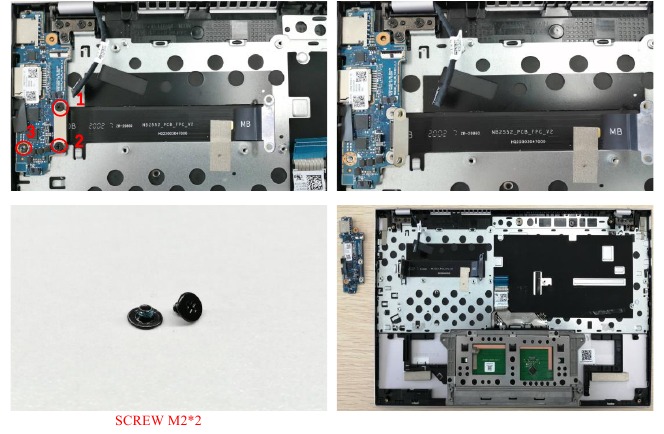

2. Verwijder 3 schroeven van de USB-kaart, zoals hieronder weergegeven.
   Montage-opmerking: volg de omgekeerde nummers om schroeven te vergrendelen.
   Aandraaimoment schroef: 2,0 KG± 0,2 kgf

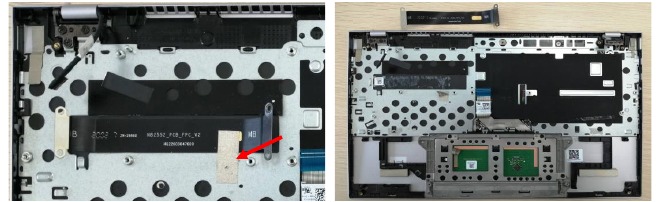

3. Verwijder de I/O FPC-kabel, zoals hieronder weergegeven
   Opmerking: de geleidende spons mag niet ontbreken bij de kabelinstallatie.

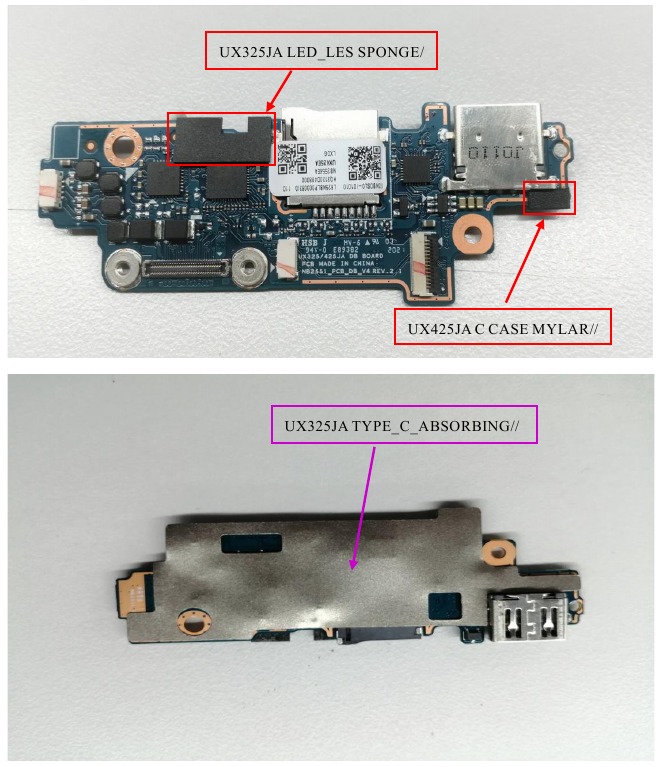

4. Controleer het materiaal op de USB-kaart, zoals hieronder weergegeven.
   Opmerking: Controleer de mylar vóór de DB-installatie.


Onderdelen

• UX325EA IO_BD *1
• Totaal aantal schroeven *3
• UX325JA LED_LES SPONGE*1
• UX325JA TYPE_C_ABSORBING*1
• UX325JA CONDUCTIVE MYLAR*1
• UX425JA C CASE MYLAR//
  (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

Touchpadmodule

De onderstaande illustraties laten zien hoe u de touchpadmodule verwijdert.

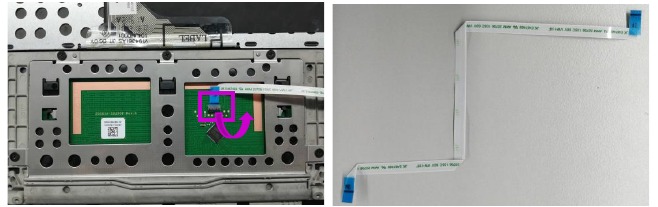

1. Koppel de TP FFC los, zoals hieronder weergegeven
   Montage-opmerking: steek FFC tot aan de onderkant in totdat deze overeenkomt met de lijn bij het vergrendelen van de vergrendeling.

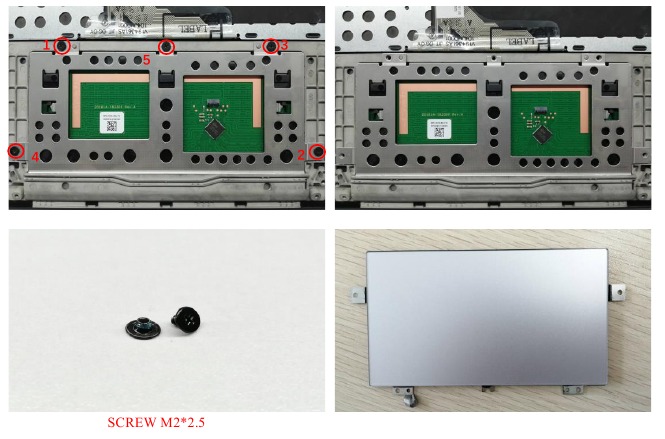

2. Verwijder 5 schroeven, zoals hieronder weergegeven
   Montage-opmerking: volg de omgekeerde nummers om schroeven te vergrendelen. Aandraaimoment schroef: 2,0 KG± 0,2 kgf

   Montage-opmerking: vervang deze door een nieuwe als FFC tijdens de demontage is beschadigd.

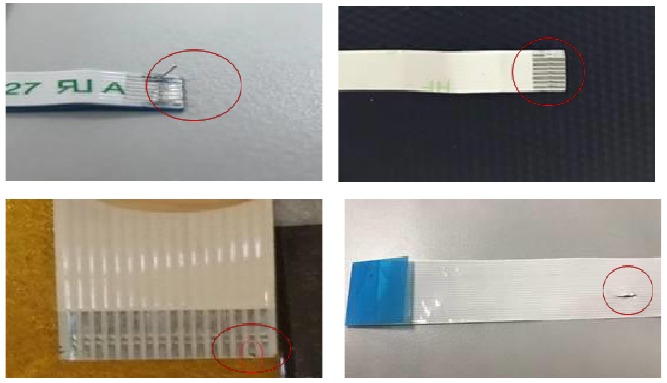

   Hier zijn enkele voorbeelden van beschadigde FFC:


Onderdelen:

• Totaal aantal schroeven * 5
• UX425JA TP FFC ZIF 8PIN 203MM *1
• UX425JA-2G NUMBER PAD MOD * 1
  (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

Bovenste behuizingsmodule

De onderstaande illustraties laten zien hoe u de bovenste behuizingsmodule verwijdert.

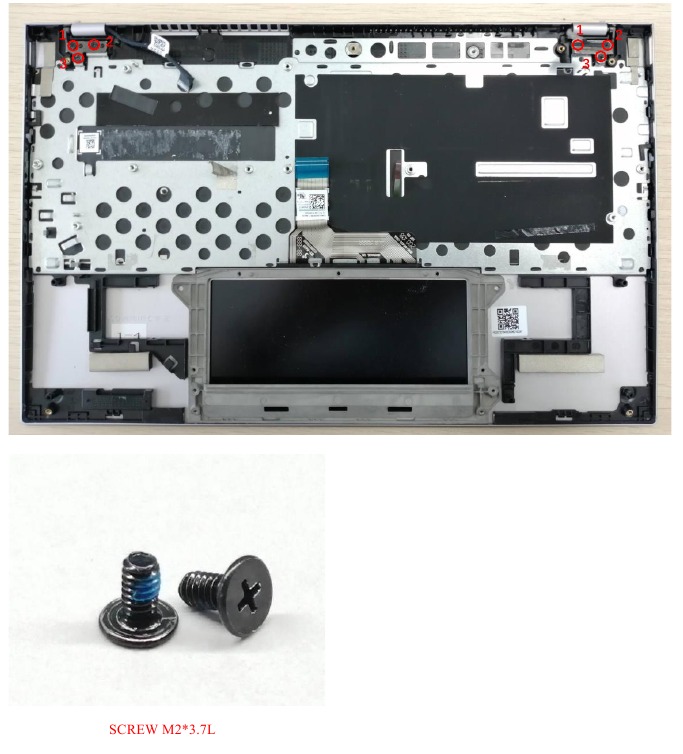

1. Verwijder 3 schroeven aan elke kant van het scharnier en scheid vervolgens de bovenste behuizingsmodule en de onderste behuizingsmodule.
   Montage-opmerking: volg de omgekeerde nummers om schroeven te vergrendelen. Aandraaimoment schroef: 2,0 KG± 0,2 kgf

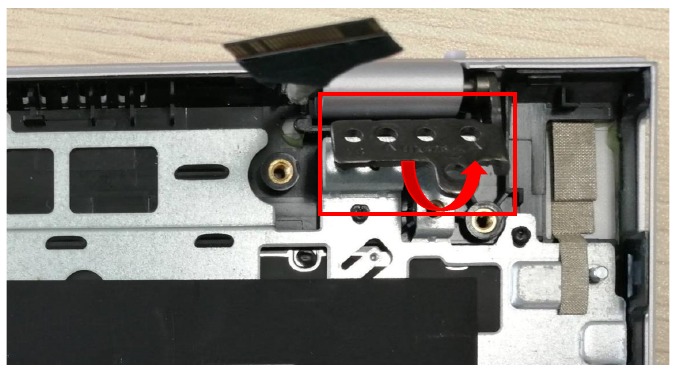

2. Rol het scharnier op, zoals hieronder weergegeven

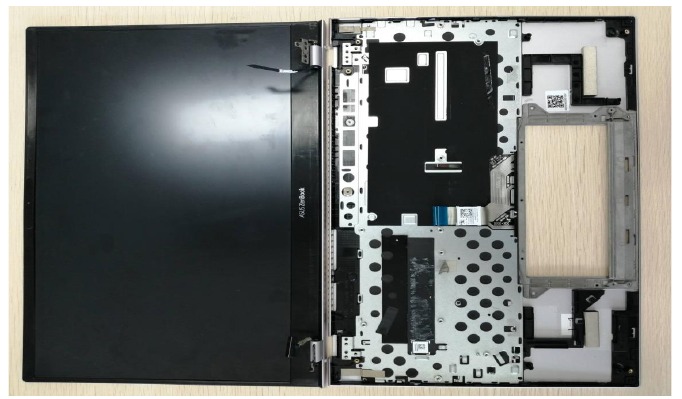

3. Scheid de onderste behuizingsmodule en de bovenste behuizingsmodule.


Onderdelen:

• Totaal aantal schroeven * 6
• UX425EA-2G K/B MOD * 1
  (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

LCD-module

De onderstaande illustraties laten zien hoe u de LCD-module verwijdert.

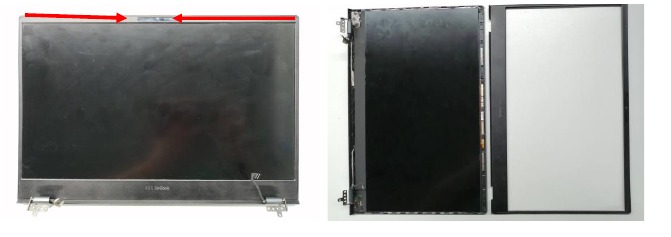

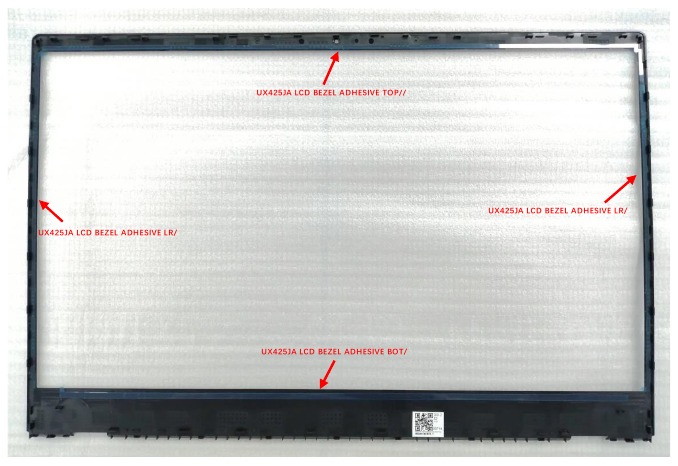

1. Gebruik een demontagetool om de rand tussen de LCD-bezel en de LCD-cover omhoog te wrikken. En haal het weg.

   Let op: de bezel heeft 3 soorten bezel-tapes, plak er nieuwe op wanneer u deze monteert. De posities van de tapes zijn als volgt:

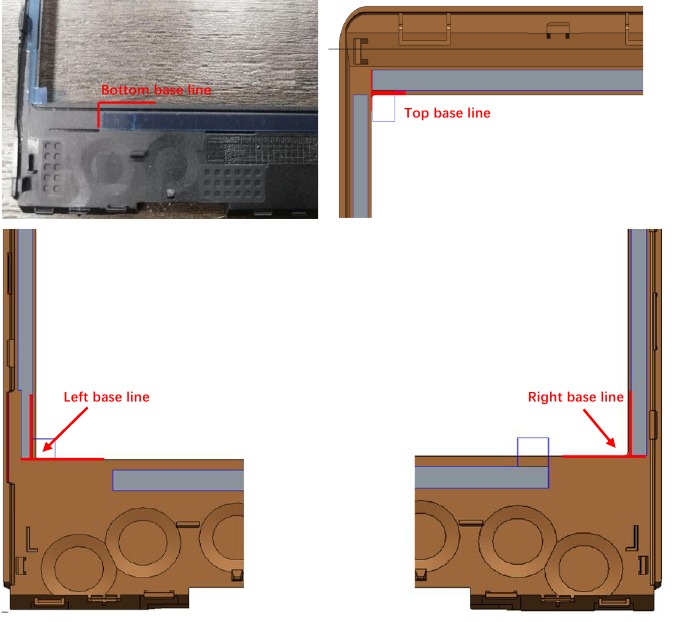

   Volg het onderstaande verzoek om de tapes te plakken:

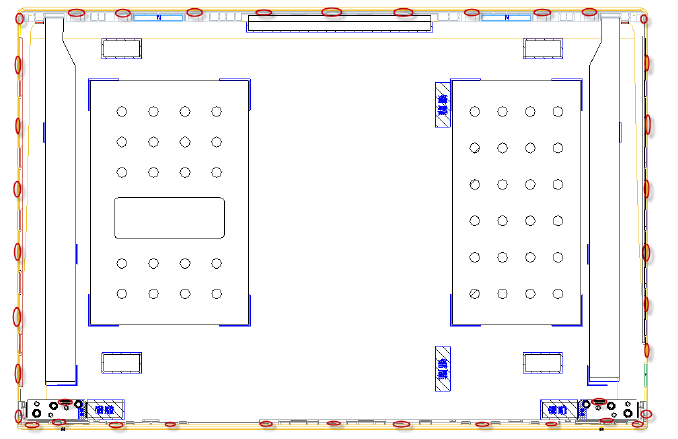

   Opmerking: de kleefstof mag de rand van het binnenframe niet overschrijden en mag niet worden opgetild, scheefgetrokken of gerimpeld zijn.

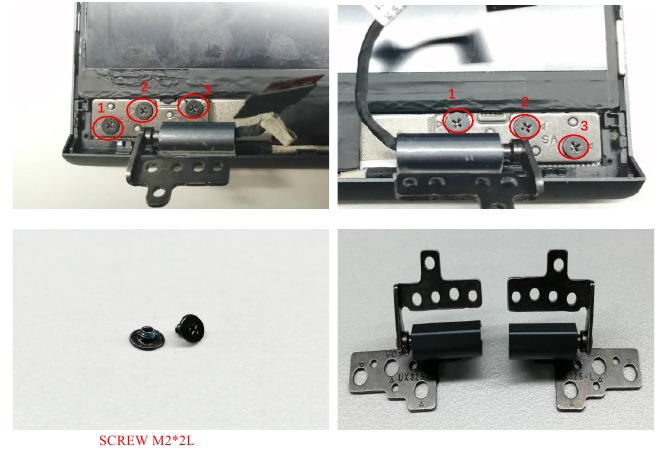

2. Verwijder 6 schroeven op het scharnier, zoals hieronder weergegeven. Aandraaimoment schroef: 2,0± 0,2 Kg/cm2
   Montage-opmerking: als u scharnieren (rechts en links) vervangt, zorg er dan voor dat alle scharnieren van dezelfde leverancier zijn.

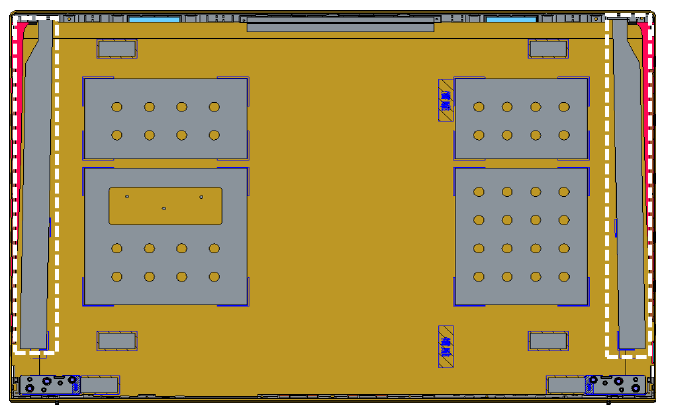

3. Trek voorzichtig de easy-pull lijm (kleefstof) aan de linker- en rechterkant eruit
   Opmerking: blijf trekken in een constante hoek van meer dan 30 graden. Breek het niet, vooral niet in het begin. Trek voorzichtig de easy-pull lijm (kleefstof) aan de linker- en rechterkant eruit.

   Opmerking: trek de kleefstof langzaam omhoog in een hoek van ongeveer 30 graden.


4. Scheid de LCM van de bovenste behuizingsmodule.

   Let op: plak 2 nieuwe easy-tapes als u deze monteert. De posities van de tapes worden hieronder weergegeven, let op de richting.
   OPMERKING: gebruik verschillende tapes voor verschillende configuraties.

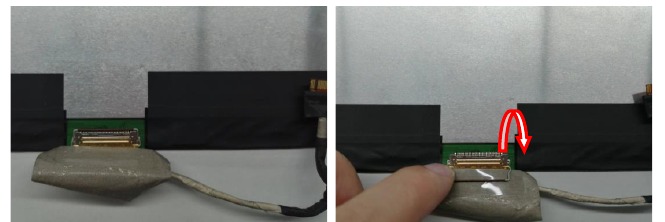

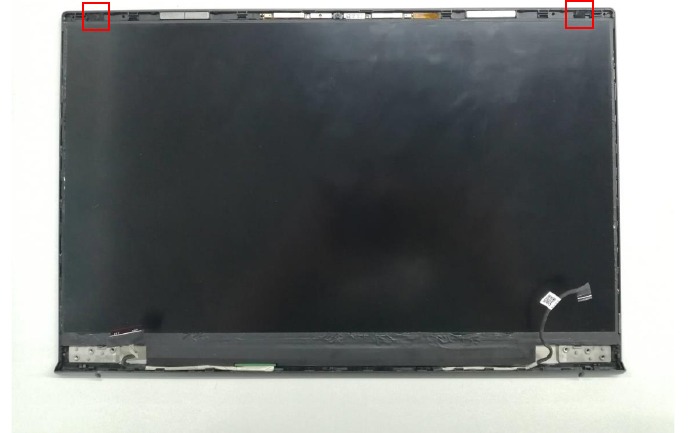

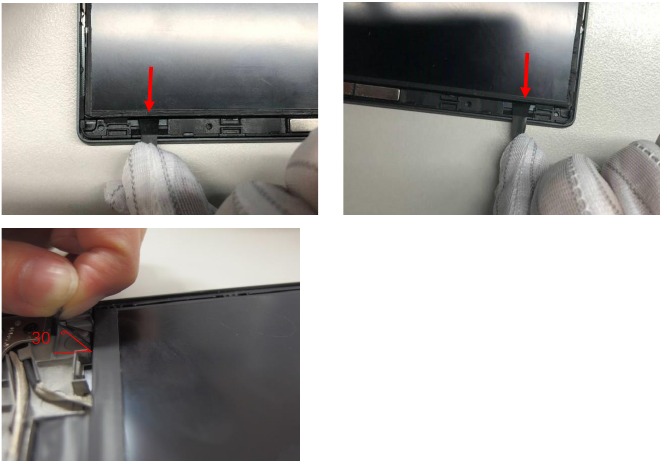

5. Scheur de film op de LCD los en pak de beugel op de connector op.

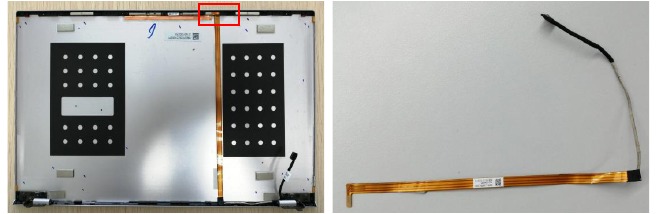

6. Koppel de LCM-kabel los van de cameramodule en verwijder vervolgens de kabel van de LCD-cover.
   Montage-opmerking: plaats de kabel correct zoals hieronder.

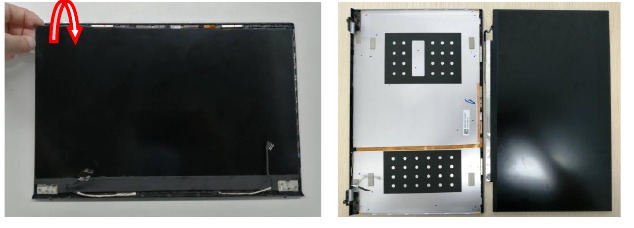

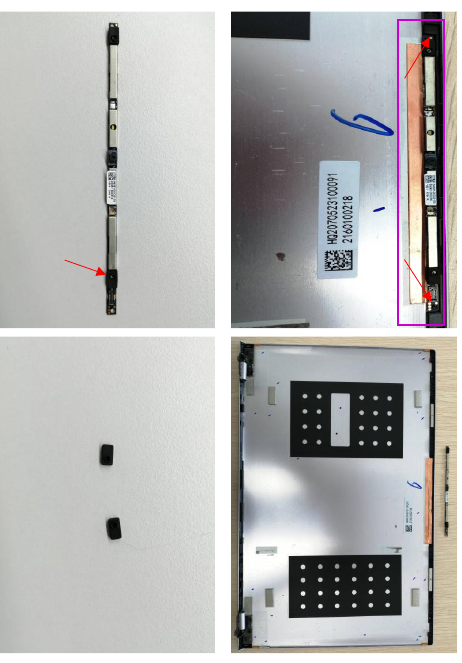

7. Wrik de cameramodule met een pincet omhoog van de LCD-cover.
   Opmerking: wees voorzichtig bij het omhoog wrikken van deze module, het is een gemakkelijk beschadigd onderdeel.

   Opmerking: het MIC-rubber mag niet ontbreken, kan niet worden omgekeerd.
   Klik zoals hieronder:


Onderdelen:

• Totaal aantal schroeven * 6
• UX425 LCD MOD*1
• UX425JA CAM CABEL 14PIN 330MM*1
• UX425JA EDP CABLE 30PIN 114MM*1
• UX425JA-2G LCD COVER ASSY*1
• UX425JA HINGE LEFT*1
• UX425JA HINGE RIGHT*1
• UX425JA-2G LCD BEZEL ASSY*1
• X431FA MIC RUBBER*2
• UX325JA/UX425JA CAMERA MOD. HD*1
• UX325JA LCD CVR PULLTAPE 0P8 L//*1(Gebruik voor ATHENA )
• UX325JA LCD CVR PULLTAPE 0P8 R//*1(Gebruik voor ATHENA )
• UX325JA LCD COVER PULL TAPE L//*1
• UX325JA LCD COVER PULL TAPE R//*1
• UX425JA LCD BEZEL ADHESIVE TOP//*1
• UX425JA LCD BEZEL ADHESIVE BOT//*1
• UX425JA LCD BEZEL ADHESIVE LR//*2
  (De werkelijke onderdeelnaam is afhankelijk van de verschillende SKU.)

Functieaccessoires en schroefaandraaimoment

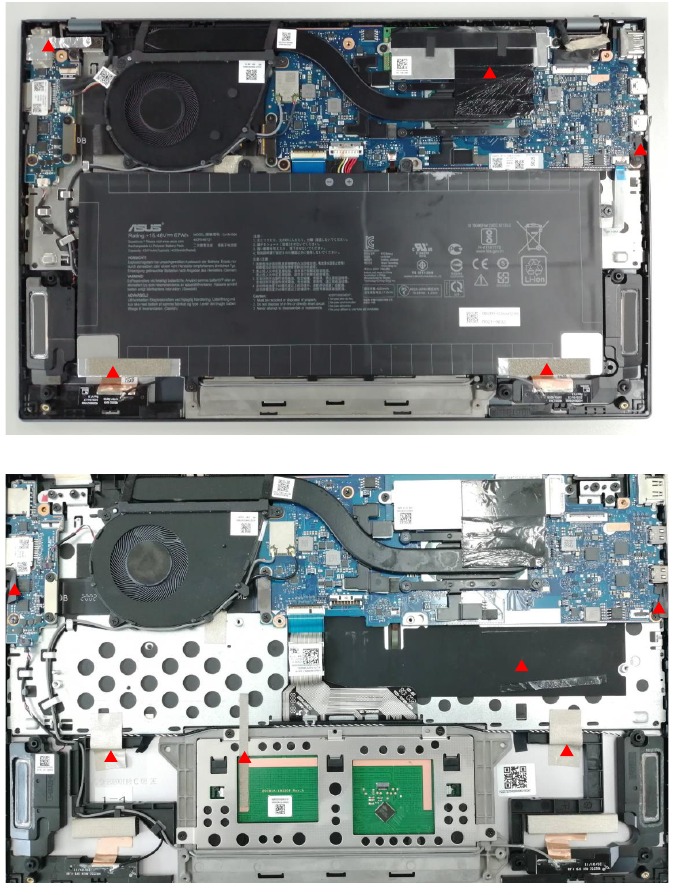

1. Onderstaand materiaal dat is gemarkeerd met heeft een functie, mag niet ontbreken


Serviceoverzicht

• ASUS is niet verantwoordelijk voor directe, indirecte, opzettelijke of onopzettelijke schade als gevolg van onjuiste installatie en bediening.
• Lees deze servicehandleiding aandachtig door om de verschillende componenten van het apparaat te bekijken voordat u service en reparaties uitvoert.
• Om de beste service te bieden, hebben we de onderstaande informatie verstrekt aan technici van distributeurs en resellers om de volledige demontage en montage van het apparaat uit te voeren. Lees voordat u de procedures uitvoert het overzicht in deze servicehandleiding voor een overzicht van de componenten om onnodige schade aan de hardware van het apparaat te voorkomen.
• Vanwege verschillen in het verkoopbeleid kunnen de componenten verschillende specificaties hebben voor hetzelfde serieproduct. Raadpleeg de E-manual per model.

Veiligheidsmaatregelen

• Voordat u onderdelen hanteert, gebruikt u een geaarde polsband of raakt u een veilig geaard object aan om schade door statische elektriciteit te voorkomen.
• Houd vloeistoffen of vocht uit de buurt van uw apparaat om kortsluiting te voorkomen.
• Verwijder ringen, horloges en andere metalen voorwerpen van uw handen.
• Houd componenten vast aan de randen om te voorkomen dat u de IC's aanraakt.
• Installeer alle componenten correct voordat u de wisselstroom aansluit.
• Gebruik geen stroomadapters of batterijen van andere apparaten om het risico op persoonlijk letsel door brand of explosie te verminderen. Gebruik alleen gecertificeerde stroomadapters of batterijen die door de fabrikant of geautoriseerde verkopers zijn geleverd.
• Maak alle klemmen of kleppen los voordat u kabels verwijdert om schade te voorkomen.
• Gebruik de juiste schroefmodellen op uw apparaat om schade te voorkomen.
• Verwijder alle lijmresten volledig na het verwijderen en vóór het installeren van componenten.
• Maak foto's van het uiterlijk van kabels, kabelgeleiding, connectoren en schroeven voor latere referentie voordat u verdergaat met elke stap.

Checklist vóór reparatie

• Lees de volledige handleiding voordat u met serviceprocedures begint en volg alle instructies.
• Maak een back-up van de gegevens op uw apparaat.
• Plaats uw apparaat op een schoon en stabiel oppervlak.
• Schakel uw apparaat uit.
• Koppel alle aangesloten randapparatuur en kabels los.
• Koppel alle stroomkabels los en verwijder de batterij (indien van toepassing).

• Als u niet zeker weet hoe u de beschreven serviceprocedures moet uitvoeren, stop dan en neem contact op met een geautoriseerd servicecentrum voor hulp.
• Koop vervangende onderdelen bij geautoriseerde verkopers van dit apparaat om maximale compatibiliteit en betrouwbaarheid te garanderen.

OPMERKING

• De illustratie is alleen ter referentie.
• De serviceprocedures die in dit document worden beschreven, zijn afhankelijk van de modelconfiguratie en weerspiegelen mogelijk niet het volledige serviceproces.
• Bezoek een geautoriseerd servicecentrum voor verdere hulp om componenten te onderhouden die niet in dit document worden behandeld.
• Bewaar alle plakband, isolatiematerialen, schroeven en andere verwijderbare items op een veilige plaats totdat de serviceprocedure is voltooid, aangezien deze mogelijk nodig zijn tijdens het opnieuw monteren.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

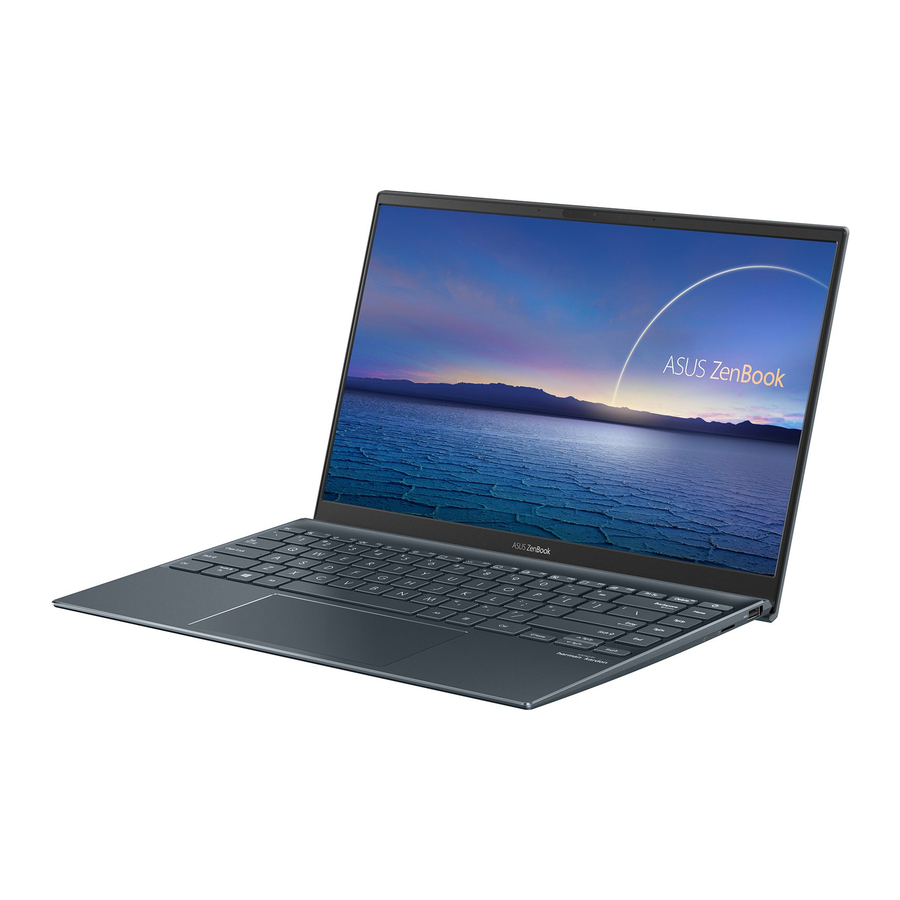

Download Asus UX425EA Reparatiehandleiding

Beschikbare talen
