Asus VIVOBOOK M1503QA / M1503IA handleiding

Serviceoverzicht

• ASUS is niet verantwoordelijk voor directe, indirecte, opzettelijke of onopzettelijke schade als gevolg van onjuiste installatie en bediening.
• Lees deze servicehandleiding aandachtig door voor een overzicht van de verschillende componenten van het apparaat voordat u service en reparaties uitvoert.
• Om de beste service te bieden, hebben we de onderstaande informatie verstrekt voor technici van distributeurs en wederverkopers om de volledige demontage en montage van het apparaat uit te voeren. Voordat u de procedures uitvoert, dient u de inleiding in deze servicehandleiding te lezen voor een overzicht van de componenten om onnodige schade aan de hardware van het apparaat te voorkomen.
• Vanwege verschillen in het verkoopbeleid kunnen de componenten verschillende specificaties hebben op hetzelfde serieproduct, raadpleeg de E-handleiding per model.

Veiligheidsmaatregelen

• Voordat u componenten hanteert, gebruikt u een geaarde polsband of raakt u een veilig geaard object aan om schade door statische elektriciteit te voorkomen.
• Houd vloeistoffen of vocht uit de buurt van uw apparaat om kortsluiting te voorkomen.
• Verwijder ringen, horloges en andere metalen voorwerpen van uw handen.
• Houd componenten aan de randen vast om te voorkomen dat u de IC's aanraakt.
• Installeer alle componenten correct voordat u de wisselstroom aansluit.
• Gebruik geen stroomadapters of batterijen van andere apparaten om het risico op letsel door brand of explosie te verminderen. Gebruik alleen gecertificeerde stroomadapters of batterijen die door de fabrikant of geautoriseerde retailers worden geleverd.
• Maak alle clips of kleppen los voordat u kabels verwijdert om schade te voorkomen.
• Gebruik de juiste schroefmodellen op uw apparaat om schade te voorkomen.
• Verwijder alle lijmresten volledig na het verwijderen en voordat u componenten installeert.
• Fotografeer het uiterlijk van kabels, kabelgeleiding, connectoren en schroeven voor latere referentie voordat u met elke stap verdergaat.

Pre-reparatielijst

• Lees de volledige handleiding voordat u met serviceprocedures begint en volg alle instructies.
• Maak een back-up van de gegevens op uw apparaat.
• Plaats uw apparaat op een schone en stabiele ondergrond.
• Schakel uw apparaat uit.
• Koppel alle aangesloten randapparatuur en kabels los.
• Koppel alle stroomkabels los en verwijder de batterij (indien van toepassing).

• Als u niet zeker weet of u de beschreven serviceprocedures kunt uitvoeren, stop dan en neem contact op met een geautoriseerd servicecentrum voor hulp.
• Koop vervangende onderdelen bij geautoriseerde retailers van dit apparaat om maximale compatibiliteit en betrouwbaarheid te garanderen.

OPMERKING

• De illustratie is alleen ter referentie.
• De serviceprocedures die in dit document worden beschreven, zijn afhankelijk van de modelconfiguratie en geven mogelijk niet het volledige serviceproces weer. Om onderdelen te onderhouden die niet in dit document worden behandeld, kunt u een geautoriseerd servicecentrum bezoeken voor verdere hulp.
• Bewaar alle plakband, isolatiematerialen, schroeven en andere verwijderbare items op een veilige plaats totdat de serviceprocedure is voltooid, omdat ze mogelijk nodig zijn tijdens het opnieuw monteren.

Overzicht

Bovenaanzicht

1. Arraymicrofoons
2. Webcam shield
3. Camera
4. Camera-indicator
5. Displaypaneel
6. Microfoonindicator
7. Toetsenbord
8. Indicator hoofdlettervergrendeling
9. Camera uit-indicator
10. Aan/uit-knop
11. Numeriek toetsenblok
12. Vingerafdruksensor
13. Touchpad

Onderaanzicht

1. Ventilatieroosters
2. Audiospeakers

Rechterzijde

1. Koptelefoon/Headset/Microfoonaansluiting
2. USB 3.2 Gen 2 Type-C®-poort
3. USB 3.2 Gen 1-poort
4. HDMI-uitgang
5. Stroomingang (DC)

Linkerzijde

1. USB 2.0-poort
2. Statusindicatoren
3. Ventilatieroosters

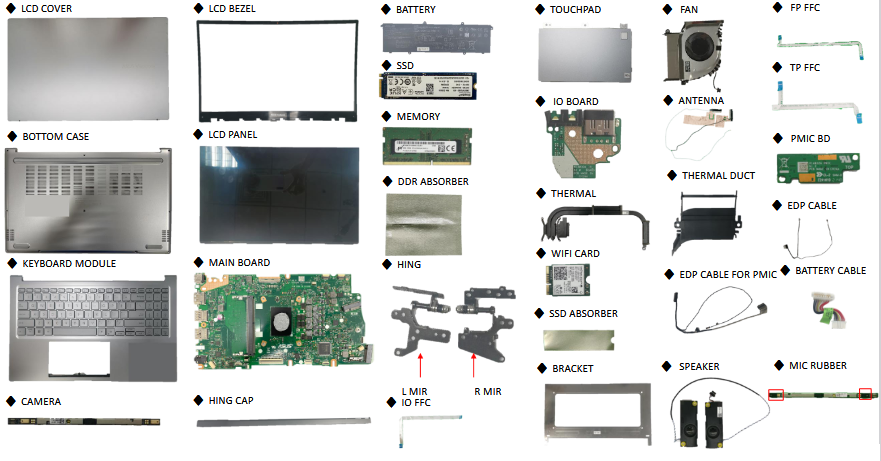

Componenten Bovenaanzicht

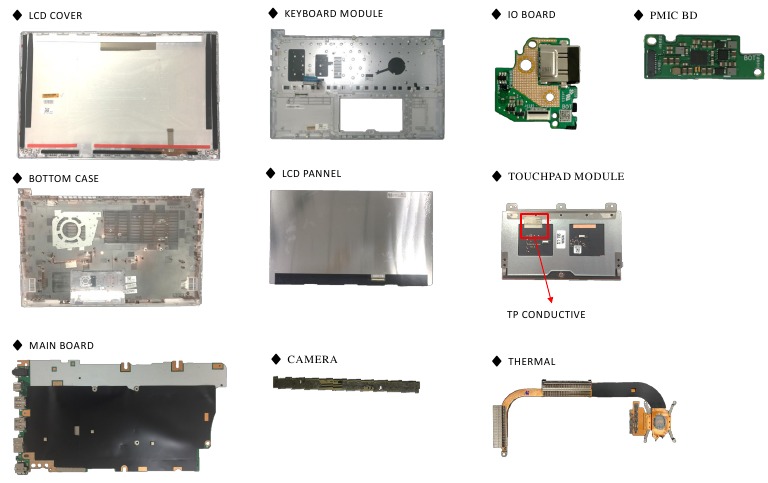

Componenten Onderaanzicht

Reparatieoverzicht

Dit hoofdstuk beschrijft de demontage en montage (het montagedocument is te vinden op de laatste pagina), volg de informatie in deze sectie om de volledige demontageprocedure uit te voeren.

♦ Voorzorgsmaatregelen:
Voordat u service of reparaties aan de notebook uitvoert, dient u speciale aandacht te besteden aan de waarschuwingen om schade aan de notebook te voorkomen.

1. Zorg ervoor dat de notebook is uitgeschakeld.
2. Voordat u een onderdeel demonteert, dient u alle stroombronnen los te koppelen. bijv.: AC-stekker/Batterijconnector/Stroombeveiligingsschroef enz.
3. Verwijder alle ringen, horloges en andere metalen voorwerpen van uw handen.

4. Draag altijd een aardingsband om uw hand om de notebook te beschermen tegen statische ontlading.
5. Raadpleeg "ANSI ESD S20.20" over ESD-beschermingsmaatregelen.
6. Plaats de gedemonteerde onderdelen in de functionele PE-ZAK om schade aan het A/B/C/D-deel te voorkomen.

7. De temperatuur van de onderhoudsomgeving is 20-30 ℃ en de luchtvochtigheid is 40% - 70%.
8. Om krassen op het oppervlak van de machine te voorkomen; gebruik antistatische en zachte materialen om op het bureau in de reparatieomgeving te plaatsen, zoals op de onderstaande foto.


9. Criteria voor het uiterlijk van schroeven: Als de schroeven het volgende beschadigde uiterlijk hebben, gebruik ze dan niet.

   1. Vorm vervormd.
   2. Beschadigde kop – kan niet worden ingedraaid of de schroef is doorgedraaid.
   3. Beschadigd, kan niet veilig worden vastgedraaid.
   4. Verf afgeschaafd.
   5. Roestig
10. Het volgende hoofdstuk bevat alle onderdeelnummers die in de servicehandleiding worden genoemd, die alleen ter referentie worden gebruikt, de werkelijke onderdeelnaam is afhankelijk van de verschillende SKU's
11. Vanwege verschillen in het verkoopbeleid kunnen de componenten verschillende specificaties hebben op hetzelfde model. Houd er rekening mee dat alle afbeeldingen en componenten die in de servicehandleiding worden getoond alleen dienen ter beschrijving van de demontage/montage, raadpleeg het daadwerkelijke product voor demontage/montage.

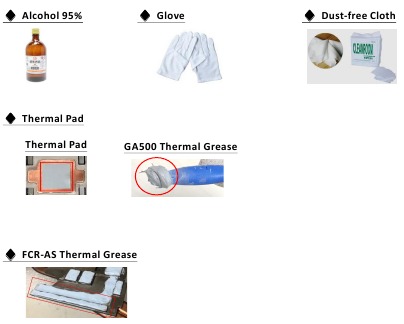

Geschikt gereedschap

Bereid en selecteer het juiste gereedschap voor het demonteren/monteren van de VIVOBOOK X1503ZA-notebook.

♦ Schroevendraaier
Kies de juiste schroevendraaier en kop op basis van de verschillende schroefspecificaties.

♦ Plastic mes

♦ Pincet ( Materiaal pincet: metaal en Plastic)
Gebruik een pincet om kabels te verwijderen/plaatsen/ordenen.

♦ Dikte meter
Diktekompas specificatie 0,05 mm-1,5 mm. Gebruik het om de opening te meten.

♦ Magnetismebord
Stel voor om lokaal een magnetismebord te kopen om schroeven te plaatsen, vermijd het mengen van verschillende soorten schroeven om schade aan de montage te veroorzaken.

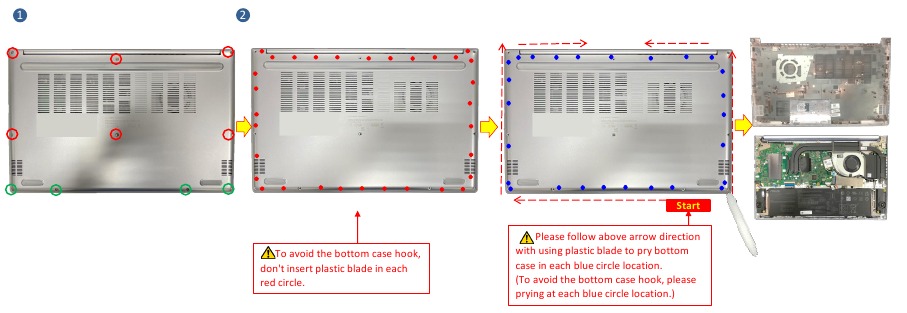

ONDERKANT

Kennisgeving over demontage

Stap 1 : verwijder de schroeven *10 stuks.
Stap 2 : gebruik een plastic mes om de onderkant los te wrikken.

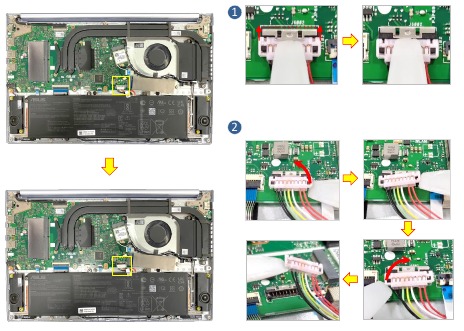

BATTERIJCONNECTOR LOSKOPPELEN

Kennisgeving over demontage Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Voordat u de batterijconnector loskoppelt, dient u de adapter eruit te trekken en de batterij langer dan tien seconden los te koppelen om IC-schade te voorkomen.

Stap 1 : gebruik het niet-geleidende wrikgereedschap om de ijzeren plaat te duwen.
Stap 2 : gebruik het niet-geleidende wrikgereedschap om de batterijconnector los te koppelen.

Opmerking : Koppel eerst de rode kabelzijde los.

Kennisgeving over montage
Om kortsluiting of een elektrische schok te voorkomen, volgt u de onderstaande stappen om de batterijconnector aan te sluiten.

Stap 1 : gebruik het niet-geleidende wrikgereedschap om eerst de zwarte kabelzijde aan te sluiten en vervolgens de rode kabelzijde aan te sluiten.
Stap 2 : gebruik het niet-geleidende wrikgereedschap om de ijzeren plaat te duwen.

GEHEUGEN

Demontage-instructie Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

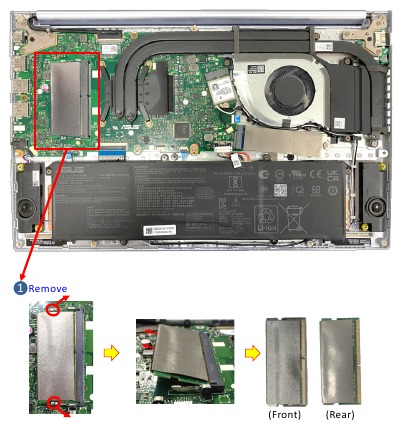

Stap 1: Verwijder het GEHEUGEN *1pc (rode markering).

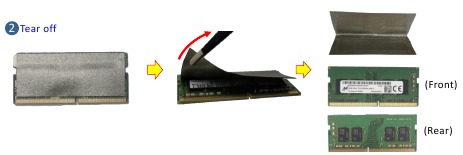

Stap 2: Trek de ABSORBEERDER van het GEHEUGEN.

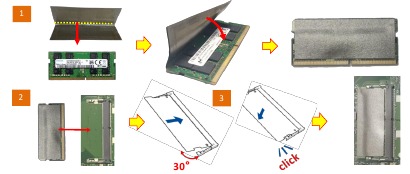

Montage-instructie


Stap 1: Plak de ABSORBEERDER *1pc op de nieuwe RAM.
Stap 2: Lijn de nieuwe RAM-module uit en steek deze onder een hoek van 30° in de geheugensleuf.
Stap 3: Zodra deze goed is geplaatst, drukt u de RAM-module omlaag totdat deze vastklikt.

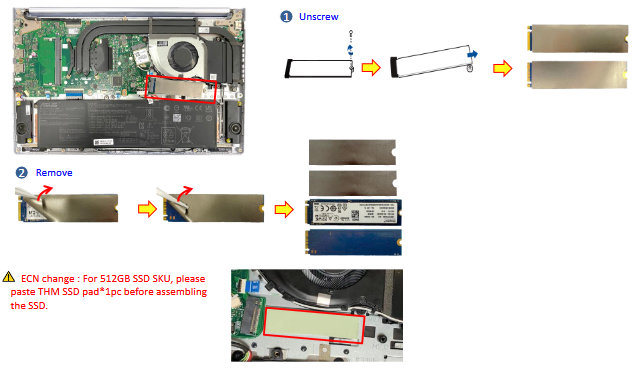

SSD

Demontage-instructie Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Stap 1: Verwijder de schroef *1pc en verwijder vervolgens de SSD *1pc (rode markering).
Stap 2: Trek de ABSORBEERDER van de SSD.

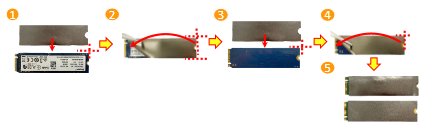

Montage-instructie
Zorg ervoor dat u ABSORBEERDER *2 stuks op de voor- en achterkant van de SSD plakt voordat u deze op de SSD monteert.

Zorg er bij het installeren van de SSD voor dat de SSD minder dan 15 graden met het moederbord is en plaats vervolgens de SSD.

BATTERIJ

Demontage-instructie Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Voordat u de batterijconnector demonteert, moet u ervoor zorgen dat u de adapter eruit trekt en de batterij langer dan tien seconden loskoppelt om IC-schade te voorkomen.

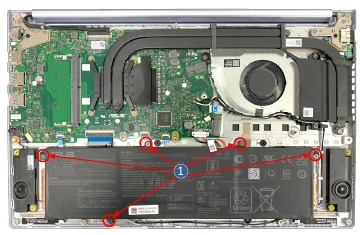

Stap 1: Verwijder schroef (rode markering) *5 stuks.

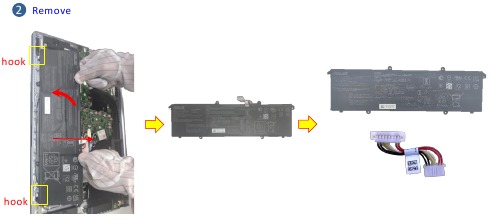

Stap 2: Verwijder de BATTERIJ en de BATTERIJKabel.

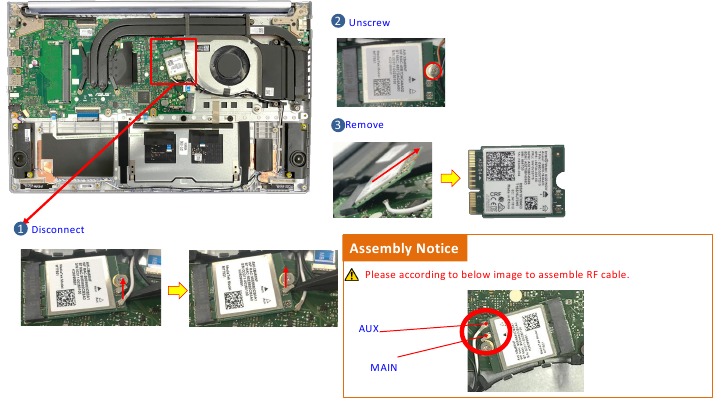

WIFI-KAART

Demontage-instructie Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Stap 1: Koppel de RF-KABEL connector *2 stuks los.
Stap 2: Verwijder de schroef *1pc.
Stap 3: Verwijder de WIFI-KAART.

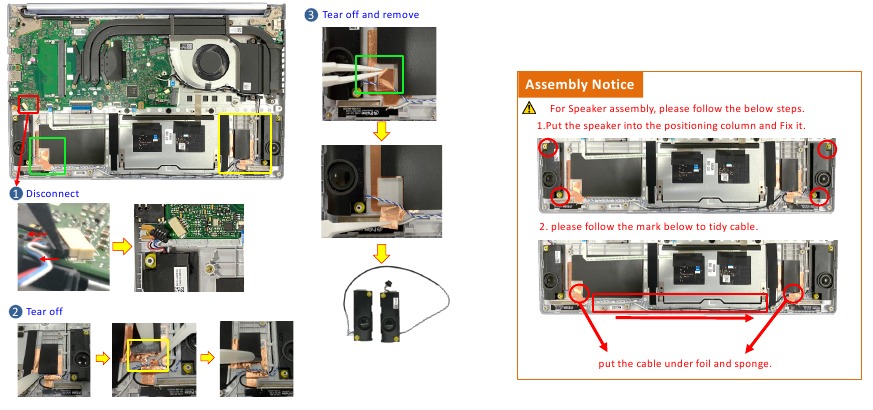

LUIDSPREKER

Demontage-instructie Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Stap 1: Koppel de luidsprekerconnector (rode markering) los.
Stap 2: Trek een deel van de SPONS los en trek vervolgens een deel van de FOLIE los (gele markering).
Stap 3: Trek een deel van de FOLIE (groene markering) los en verwijder vervolgens de LUIDSPREKER.

HOOFD BOARD (met thermische module) en VENTILATOR

Demontage-instructie Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

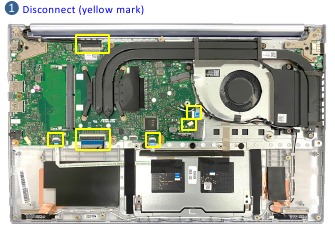

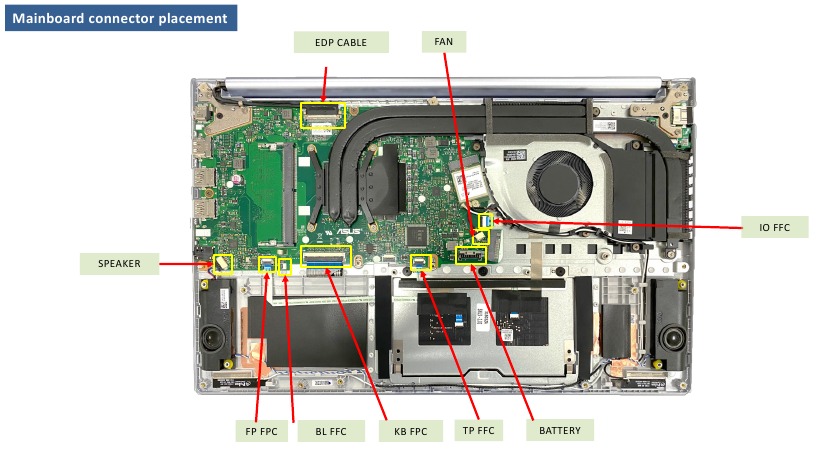

Stap 1: Koppel de connector *6 stuks los (gele markering).

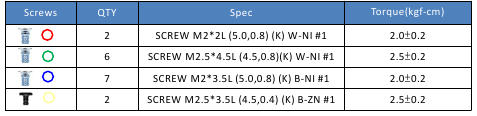

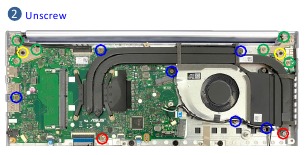

Stap 2: Verwijder de schroef (rode, groene, blauwe en gele markering) *17 stuks.

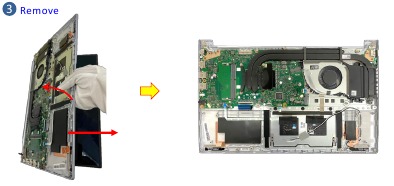

Stap 3: Open en verwijder KB (met Thermische, MB, Touchpad en VENTILATOR).

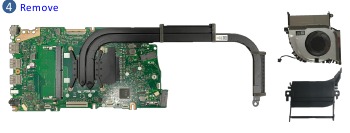

Stap 4: Verwijder de MB (met thermische module) en VENTILATOR.

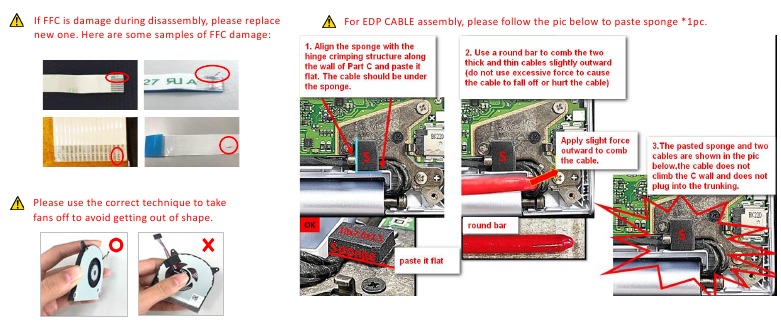

Montage-instructie Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

THERMISCHE MODULE

Demontage-instructie Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

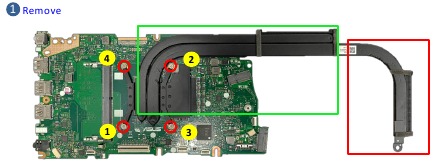

Stap 1: Verwijder de schroef *4 stuks.

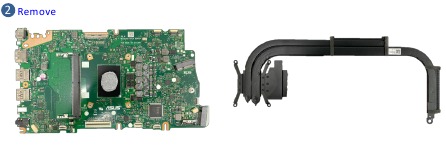

Stap 2: Verwijder de THERMISCHE MODULE.

Het wordt aanbevolen om het krachtpunt op het groene blok te plaatsen en de thermische module omhoog te trekken om deze eruit te halen. Trek niet omhoog aan het rode blok en let op dat de thermische pijp geen vervorming mag vertonen.

Montage-instructie
Stap 1

• THERMISCHE MODULE Locatie: [VRAM/CHOKE/MOS]
• MB Locatie: [CPU]

Stap 2
Volg de schroefnummers om de schroef *4 stuks vast te zetten.

HOOFD BOARD

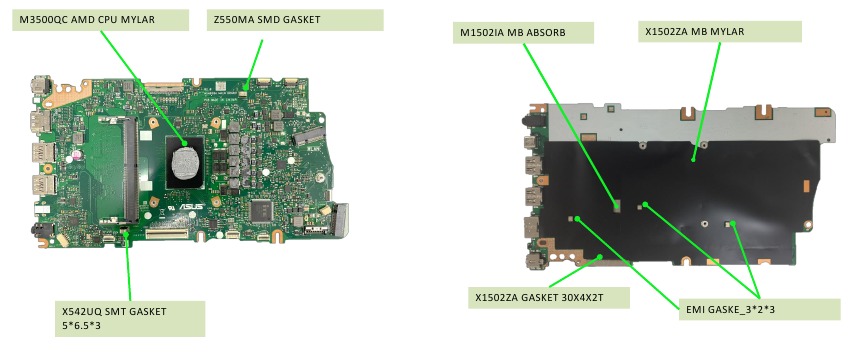

HOOFD BOARD M1503QA

Materialen op het moederbord

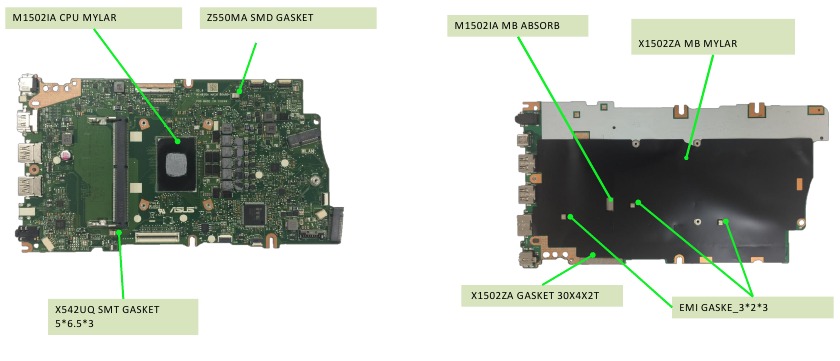

HOOFD BOARD M1503IA

Materialen op het moederbord

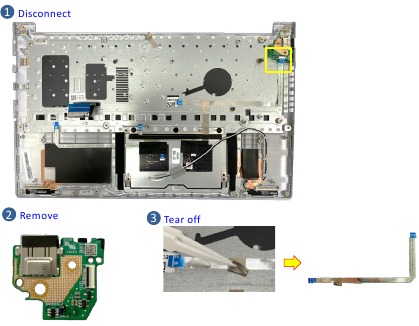

IO BOARD

Demontage-instructie Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Stap 1: Koppel de IO-connector (gele markering) los.
Stap 2: Verwijder de IO BD.
Stap 3: Scheur de tape (rode markering) af en verwijder vervolgens IO FFC.

Montage-instructie
Zorg ervoor dat u materialen plakt voordat u ze op de IO BD monteert.

Als FFC tijdens de demontage beschadigd is, vervang deze dan door een nieuwe. Hier zijn enkele voorbeelden van FFC-schade:

Volg voor de IO FFC-montage de onderstaande afbeelding om GELEIDENDE TAPE *2 stuks te plakken na montage op de IO FFC. (ECN-WIJZIGING)

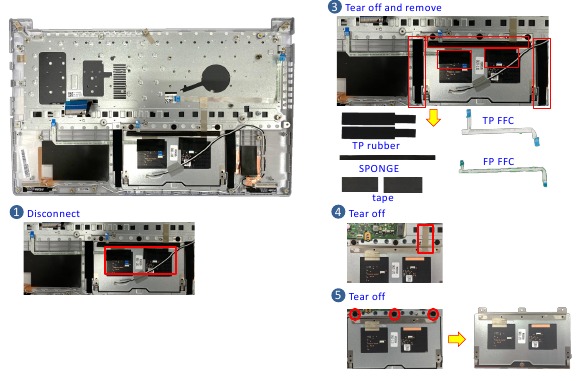

TOUCHPAD MODULE

Demontagebericht Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Stap 1 : Koppel de connector los (rode markering) *2 stuks.
Stap 2: Scheur TP-rubber, tape en spons (rode markering) af en verwijder vervolgens de FP FFC en TP FFC.
Stap 3: Scheur de TP CONDUCTIVE*1 stuks af.
Stap 4: Verwijder de schroef *3 stuks (rode markering) en verwijder vervolgens de touchpad.

Montagebericht
Als FFC beschadigd is tijdens de demontage, vervang deze dan door een nieuwe. Hier zijn enkele voorbeelden van FFC-schade:

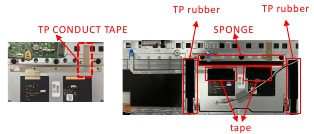

Volg voor de montage van de TOUCHPAD-module de onderstaande locatie om de nieuwe TP CONDUCT TAPE te plakken en plak vervolgens tape, TP-rubber na montage van de FFC.

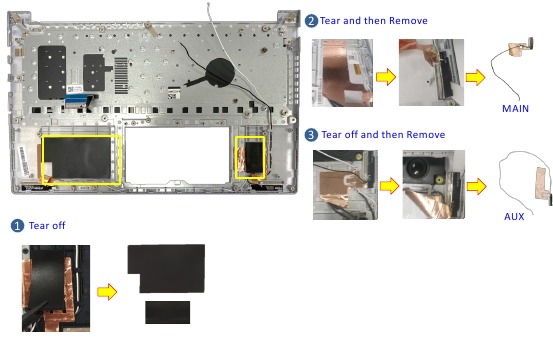

ANTENNE

Demontagebericht Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Stap 1: Scheur de spons (gele markering) af *2 stuks.
Stap 2: Scheur de FOLIE af en verwijder vervolgens de ANTENNA_MAIN.
Stap 3: Scheur de FOLIE af en verwijder vervolgens de ANTENNA_AUX.

Montagebericht

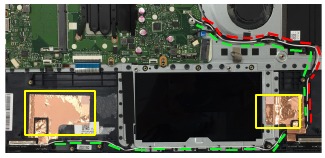

Volg voor de ANTENNA-montage de onderstaande afbeelding om de nieuwe te plakken en de kabel op te ruimen.

TOETSENBORDMODULE

Demontagebericht Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

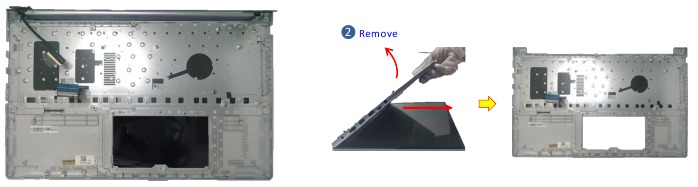

Stap 1 : Verwijder de TOETSENBORDMODULE.

LCD-RAND

Demontagebericht Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

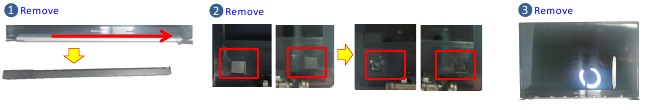

Stap 1 : Verwijder de scharnierkap.
Stap 2: Verwijder schroef mylar *2 stuks en verwijder vervolgens schroef *2 stuks (rode markering).
Stap 3: Verwijder de LCD BEZEL.

Stap 3-1~3-4, volg de onderstaande afbeelding om de rand te verwijderen. Omdat er wat tape achter de onderrand van de rand zit, gebruikt u een plastic mes om de rand af te scheuren. Volg de richting die wordt weergegeven in de rode pijl om het plastic mes van links naar rechts te bewegen en de rand langzaam los te trekken. Beweeg tijdens het pellen het mes in de parallelle richting van het paneel en druk de zwarte Mylar naar beneden (zoals omcirkeld in het groen) om ervoor te zorgen dat de zwarte Mylar en de tape achter de rand goed van elkaar gescheiden zijn.
Beweeg het mes langzaam om de rand te scheiden en moet de zwarte Mylar naar beneden drukken met een parallelle paneelrichting.

Montagebericht

Bij hergebruik van de LCD BEZEL:
Plak nieuwe LCD BEZEL ADHESIVE voordat u de BEZEL monteert. (Nieuwe LCD BEZEL bevat al LCD BEZEL ADHESIVE 4 stuks)

Vergeet bij de montage van de LCD BEZEL niet om nieuwe schroefmylar *2 stuks te plakken na montage op de LCD BEZEL.

Volg voor de montage van de LCD BEZEL de onderstaande stappen om spons *2 stuks te plakken voordat u de BEZEL monteert.

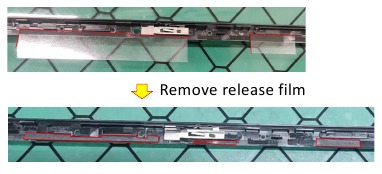

Volg voor de montage van de LCD BEZEL de onderstaande stappen om BEZEL ADH MYLAR *2 stuks te plakken voordat u de montage uitvoert.

1. Scheur de releasefilm van de onderste kleeflaag aan de grondzijde van B-deel
2. Lijn de mylar uit langs de linkerkant van a en de bovenrand van c op de onderste randlijm, plak deze plat. De geplakte Mylar wordt weergegeven in de onderstaande afbeelding: (De geplakte Mylar mag niet gekanteld of afgeweken zijn en mag de lijst niet overschrijden).

3. Lijn de mylar uit langs de rechterkant van en de bovenrand van c op de onderste randlijm, plak deze plat. De geplakte Mylar wordt weergegeven in de onderstaande afbeelding: (De geplakte Mylar mag niet gekanteld of afgeweken zijn en mag de lijst niet overschrijden).

4. De geplakte Mylar moet worden aangedrukt.

LCD-PANEEL

Demontagebericht Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

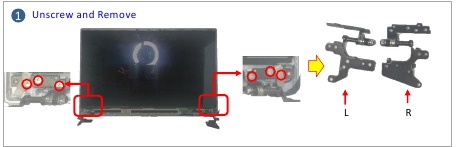

Stap 1 : Verwijder de schroeven *6 stuks en verwijder vervolgens de scharnieren *2 stuks.

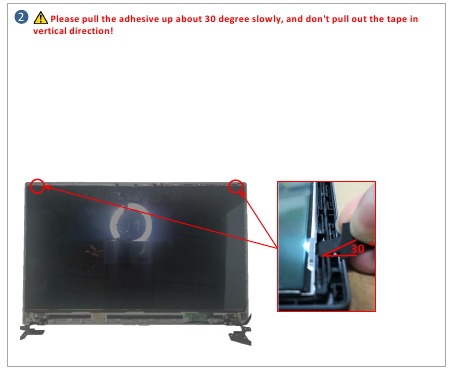

Stap 2: Trek LCD-lijm *2 stuks uit.

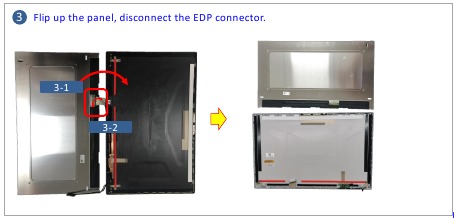

Stap 3: Verwijder LCD PANEL ASSY.

OLED LCD BKT + LCD-PANEEL

Demontagebericht Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

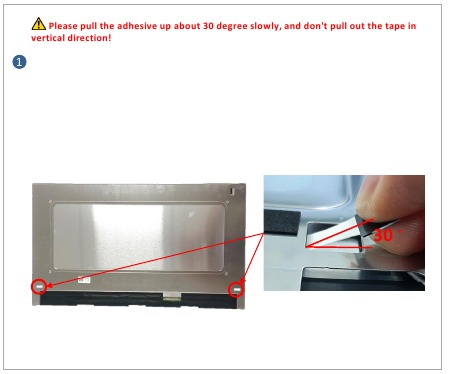

Stap 1: Trek LCD-lijm *2 stuks uit.

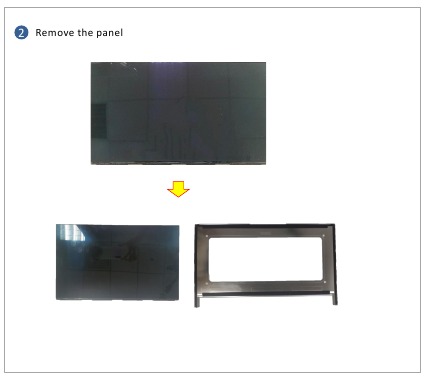

Stap 2: Verwijder LCD PANEL.

CAMERA

Demontagebericht Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

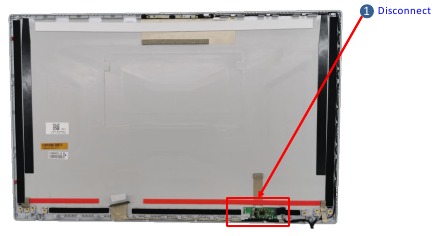

Stap 1: Koppel de connector *1 stuks (rode markering) los van de PMIC BD.

Stap 2 : Verwijder de CAMERA en EDP CABLE.

Montagebericht
Volg voor de CAMERA-montage de onderstaande stappen.

1. Sluit de CAMERA aan en plaats deze vervolgens in de LCD COVER.

2. volg de onderstaande locatie om de kabel op te ruimen.

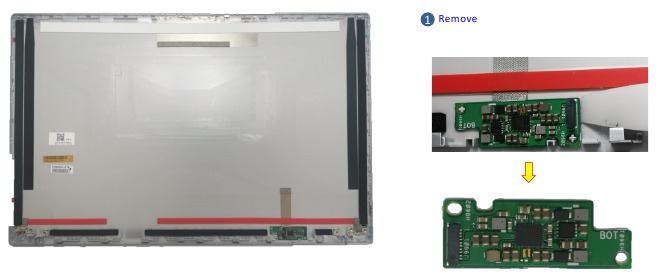

PMIC BOARD (VOOR GEBOGEN OLED SKU)

Demontagebericht Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Stap 1: Verwijder de PMIC BD.

LCD-COVER

Montage-instructie Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

1. Bij hergebruik van het LCD-PANEEL:

2. Bij hergebruik van de OLED PNL BKT en montage van de OLED PNL:

   Stap 1: Plak nieuwe BKT ADHESIVE *2 stuks, verwijder vervolgens het papier van BKT ADHESIVE *2 stuks.

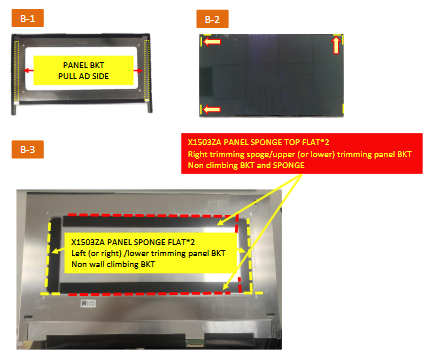

   Stap 2: Lijn de boven- en linkerzijde uit.
   Stap 3: Plak de linker- en rechtersponzen op het paneel, plak vervolgens de bovenste en onderste sponzen op het paneel

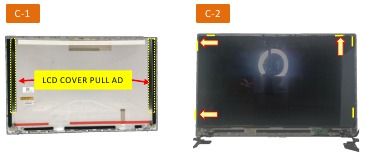

3. Bij hergebruik van de LCD-COVER:

   Stap 1: Plak nieuwe ADHESIVE *2 stuks, verwijder vervolgens het papier van ADHESIVE *2 stuks.
   Stap 2: Lijn de boven- en linkerzijde uit.

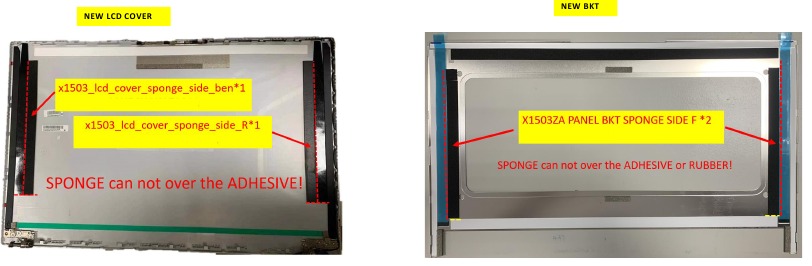

Gebruik voor nieuwe LCD COVER & BKT onderstaande SPONGE

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Asus VIVOBOOK M1503QA / M1503IA handleiding

Beschikbare talen
