Asus C423NA Servicehandleiding

Serviceoverzicht

Lees dit hoofdstuk aandachtig door voor een blik op de verschillende onderdelen van de Notebook voordat u service en reparaties uitvoert. Om de beste service en ondersteuning voor de ASUS C423-serie Notebook te bieden, hebben we de onderstaande informatie verstrekt aan technici van distributeurs en wederverkopers om de volledige demontage en montage van de Notebook uit te voeren. Maar voordat u de procedures uitvoert, moet u de samenvatting in dit hoofdstuk doorlezen voor een overzicht van de onderdelen om onnodige schade aan de hardware van de Notebook te voorkomen.

C423 Overzicht

In dit gedeelte wordt een overzicht van de C423, samen met de componenten, gepresenteerd.
De onderstaande afbeeldingen tonen het overzicht van de Notebook vanuit vooraanzicht, rechterzijaanzicht, linkerzijaanzicht en achteraanzicht. De meeste onderdelen worden in deze handleiding besproken.

Rechterzijaanzicht

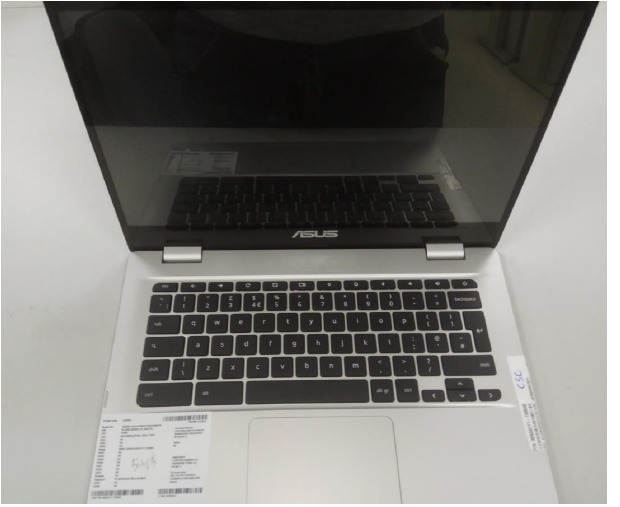

Rechterzijaanzicht

Linkerzijaanzicht
Linkerzijaanzicht - Deel 1
Linkerzijaanzicht - Deel 2

Vooraanzicht
Vooraanzicht

Achteraanzicht
Achteraanzicht

Componenten

De onderstaande afbeeldingen tonen de componenten van de C423

LCD-model

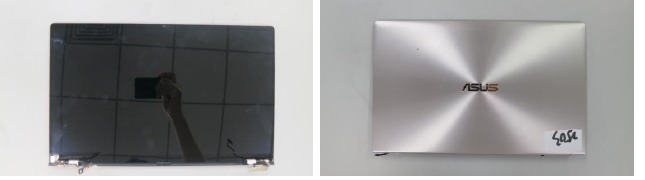

De onderstaande afbeelding toont het LCD-model.
Componenten - LCD-model

Bovenkant behuizing
De onderstaande afbeelding toont de bovenkant van de behuizing.

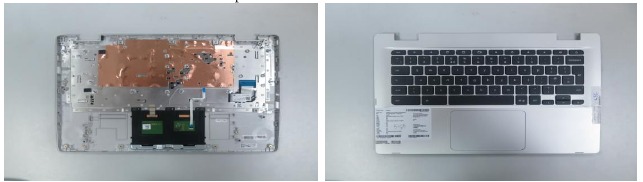

Componenten - Bovenkant behuizing

Onderkant behuizing
De onderstaande afbeelding toont de onderkant van de behuizing.

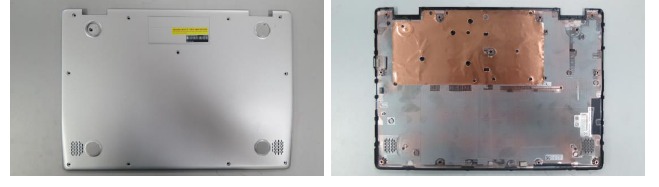

Componenten - Onderkant behuizing

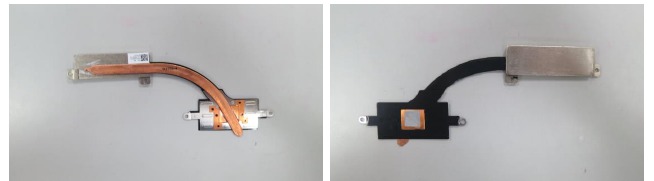

Thermische module
De onderstaande afbeelding toont de thermische module.
Componenten - Thermische module

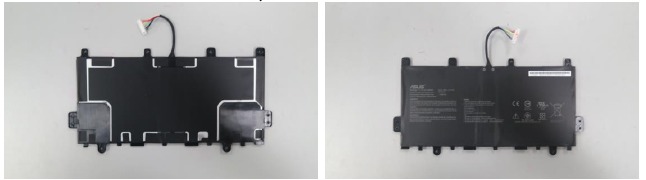

Batterij
De onderstaande afbeelding toont de batterij.
Componenten - Batterij

Hoofdbord

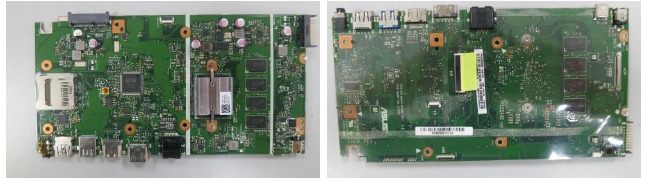

De onderstaande afbeelding toont het hoofdbord.
Componenten - Hoofdbord

WLAN-module
De onderstaande afbeelding toont de WLAN-module.

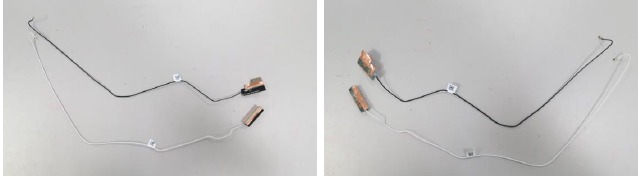

Componenten - WLAN-module

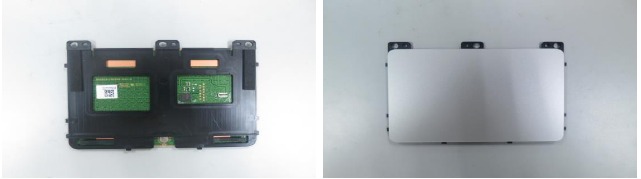

Touchpad
De onderstaande afbeelding toont de touchpad.
Componenten - Touchpad

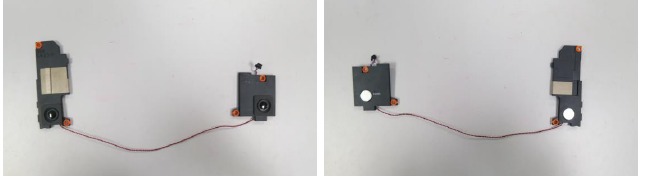

Luidspreker
De onderstaande afbeelding toont de luidspreker.
Componenten - Luidspreker

IO-kaart
De onderstaande afbeelding toont de IO-kaart.

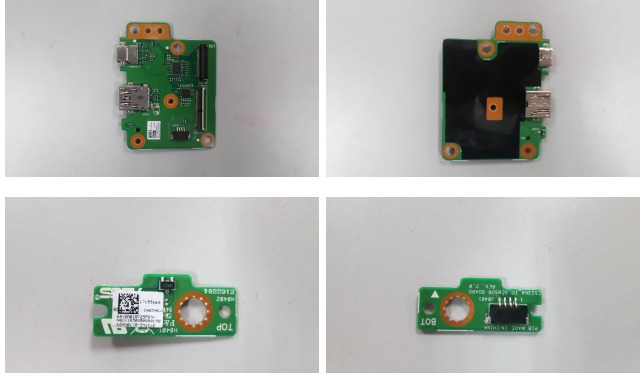

Componenten - IO-kaart

Demontageprocedure

Volg de informatie in dit gedeelte om de volledige demontageprocedure van de notebook uit te voeren. Zorg ervoor dat u de juiste gereedschappen gebruikt die eerder zijn beschreven.
De ASUS C423 Series Notebook bestaat uit verschillende modules. Dit hoofdstuk beschrijft de procedure voor de volledige demontage en montage van de notebook (montagedocument kunt u op de laatste pagina vinden). Daarnaast wordt tussen de procedures de gedetailleerde demontageprocedure van afzonderlijke modules verstrekt voor uw servicebehoeften.

Geschikt gereedschap
De onderstaande afbeeldingen tonen het juiste gereedschap dat moet worden gebruikt voor service en reparatie van de notebook.

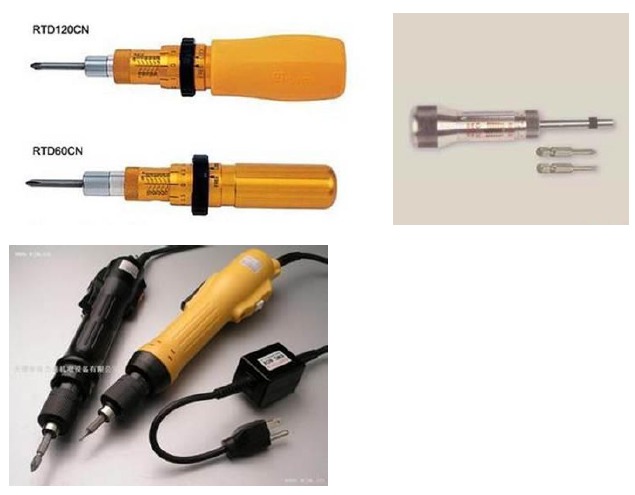

Kruiskopschroevendraaier
Kies alstublieft een andere schroevendraaier en -kop afhankelijk van de verschillende schroefspecificaties. Onderstaande foto's zijn alleen ter referentie.
Gebruik een kruiskopschroevendraaier om schroeven vast te draaien/te verwijderen.

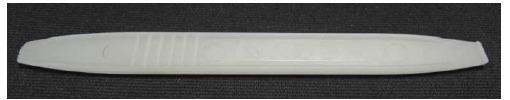

Plastic mes

Pincet
Gebruik een pincet om flexibele kabels te verwijderen/plaatsen.

Onderste behuizingsmodule
De onderstaande afbeeldingen laten zien hoe u de onderste behuizingsmodule verwijdert.

Onderste behuizingsmodule verwijderen

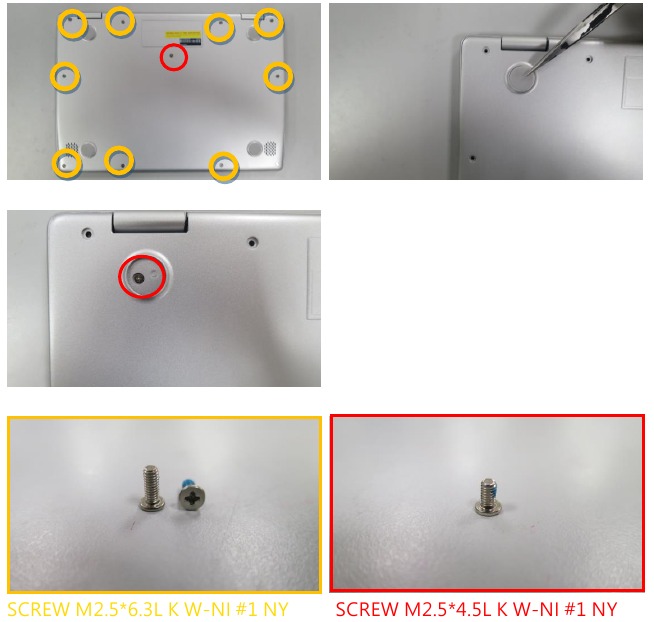

  1. Verwijder 11 schroeven op de onderste behuizing.
    Montage-instructie: volg de omgekeerde nummers om schroeven vast te zetten.
    Aanhaalkoppel schroef (Kg F-cm): 2,5 kg
    Aanhaalkoppel schroef (Kg F-cm): 2,5 kg.
    Onderdelen
    Onderste behuizingsmodule verwijderen
    • Totaal aantal schroeven *11

Bovenste behuizingsmodule verwijderen

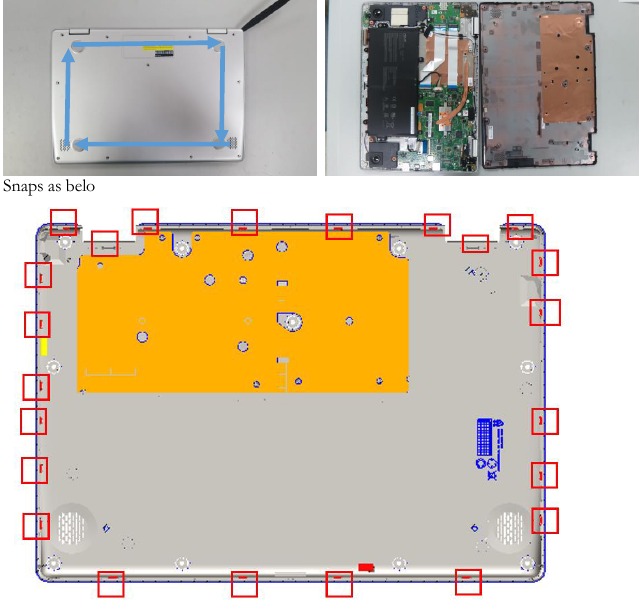

  1. Gebruik een plastic mes om de onderste behuizing los te wrikken.
    Bovenste behuizingsmodule verwijderen

Onderdelen
C223NA BOTTOM CASE ASSY
(De werkelijke naam van het onderdeel is afhankelijk van verschillende SKU's.)

Batterijmodule
De onderstaande afbeelding laat zien hoe u de batterijmodule verwijdert.

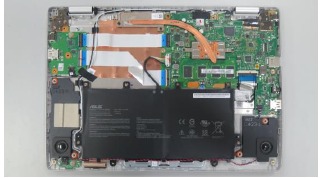

  1. Koppel de batterijkabel los.
    Let op: Zorg ervoor dat u, voordat u iets demonteert, de adapter eruit trekt en de batterij langer dan tien seconden loskoppelt om schade aan de IC te voorkomen.
    Batterijmodule - Stap 1

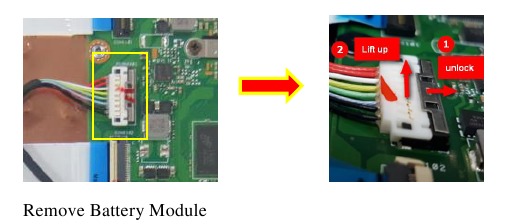

    LET OP: Volg de onderstaande stappen om de batterijaansluiting los te koppelen.
    Batterijmodule - Stap 2

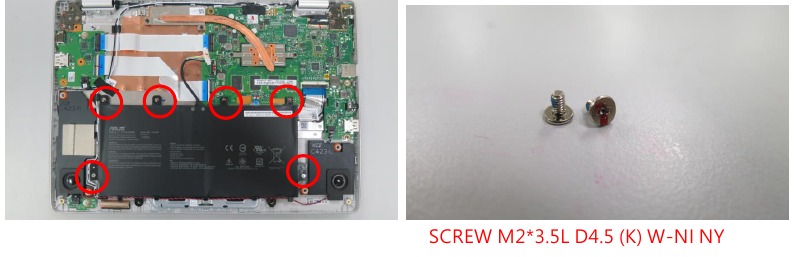

  2. Volg de onderstaande nummers om 4 schroeven op de batterijmodule te verwijderen
    Montage-instructie: volg de omgekeerde nummers om schroeven vast te zetten.
    Aanhaalkoppel schroef (Kg F-cm): 2,0 KG± 0,3 kgf.

    Batterijmodule - Stap 3

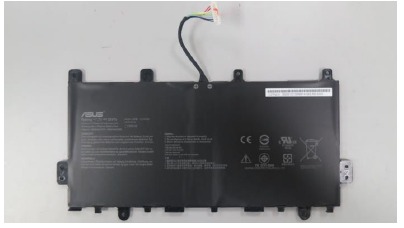

    Batterijmodule - Stap 4

Onderdelen

  • C2 C423 BATT/ATL POLY/C21N1808//SMP/359191/2S1P/7.7V/38WH
  • Totaal aantal schroeven *6

Luidsprekermodule
De onderstaande afbeeldingen laten zien hoe u de luidsprekermodule verwijdert.

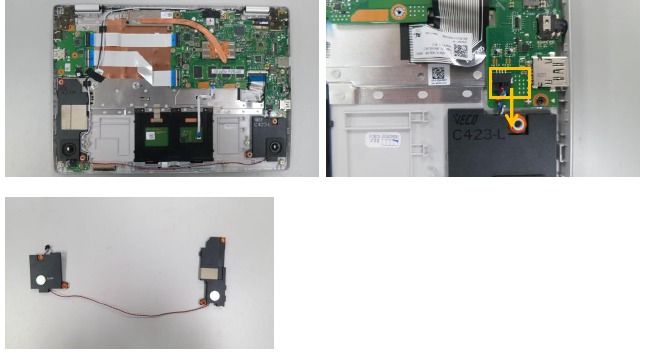

Luidsprekermodule verwijderen

  1. Koppel de luidsprekerkabel los op de M/B
    Montage-instructie: plaats de audiokabels goed en plaats ze in de haaksleuf zoals hieronder.
    Luidsprekermodule verwijderen

Onderdelen

  • C423NA SPEAKER//PEGA/04A4-03DJ000

WLAN-antennekabel
De onderstaande afbeeldingen laten zien hoe u de antennekabel verwijdert

WLAN-module verwijderen

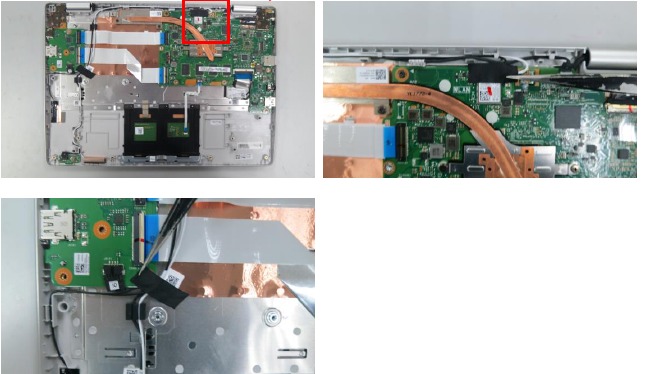

  1. Koppel de WLAN-kabel los van de WLAN
    Montage-instructie: zwarte kabel wordt aangesloten op de 'MAIN'-ingangspoort. Witte kabel wordt aangesloten op de 'AUX'-poort.
    WLAN-module verwijderen - Stap 1

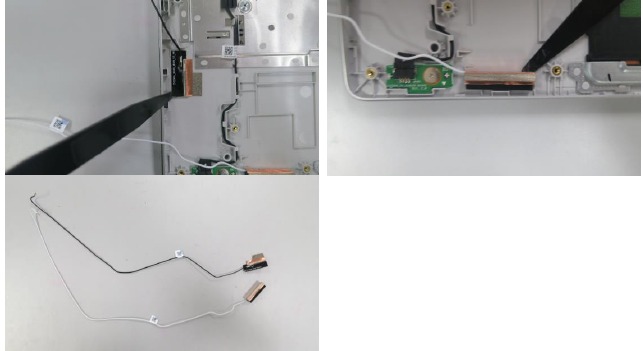

  2. Gebruik een plastic mes om het los te wrikken.
    Montage-instructie: plaats de WLAN-kabels goed en plaats ze in de haaksleuf zoals hieronder.
    WLAN-module verwijderen - Stap 2

LCD-module

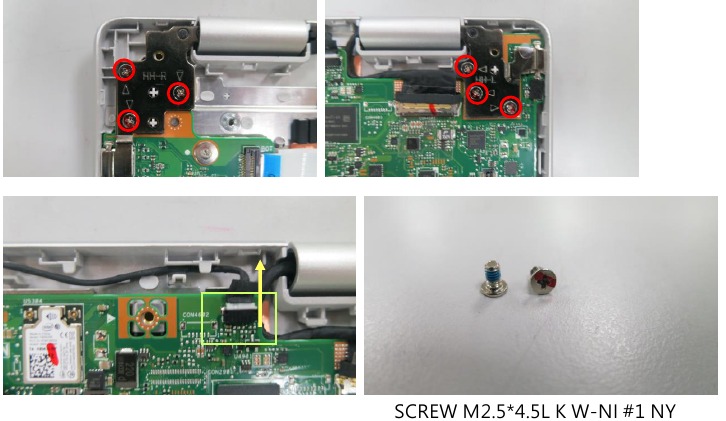

LCD-module verwijderen

  1. Verwijder 6 schroeven op het scharnier
    LCD-module verwijderen - Stap 1
    Let op: als u scharnieren (scharnierkappen) moet vervangen, zorg er dan voor dat scharnier (scharnierkap) R en scharnier (scharnierkap) L van dezelfde leverancier zijn.

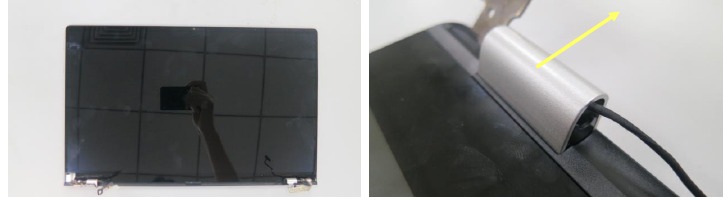

    LCD-module verwijderen - Stap 2

Onderdelen

  • Totaal aantal schroeven * 6
  • C223NA_THERMAL_MODULE_ASSY//AURAS
  • C423NA-1A HINGE CAP R//PEGA/13N1-63P0301
  • C423NA LCD COVER ASSY//PEGA/13N1-63A0201

Thermische module
De onderstaande afbeelding laat zien hoe u de thermische module verwijdert.

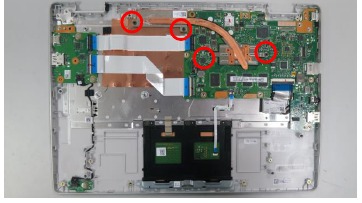

  1. Verwijder 4 schroeven op het koellichaam en verwijder de thermische module.
    Montage-instructie: volg de omgekeerde nummers om schroeven vast te zetten. Aanhaalkoppel schroef (Kg F-cm): 2 kg
    Thermische module - Stap 1

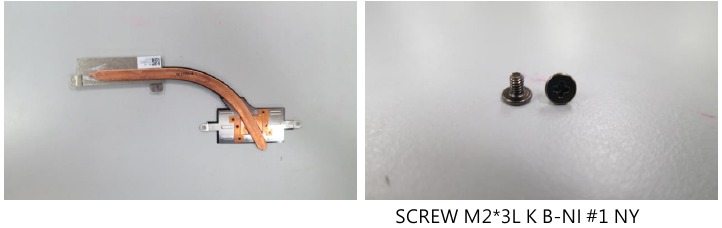

    Montage-instructie: maak na het vervangen van een nieuw moederbord de resterende CPU- en GPU-thermische pad op de thermische module schoon en plak er een nieuwe op.
    Thermische module - Stap 2
    Als de originele eenheid een garantielabel heeft, plak dan het 'WARRANTY VOID'-label op de thermische module bij het opnieuw monteren van het moederbord.

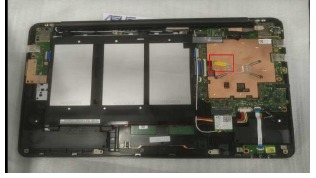

    Thermische module - Stap 3

Onderdelen

  • Totaal aantal schroeven * 4
  • C223NA_THERMAL_MODULE_ASSY//AURAS

IO-kaart
De onderstaande afbeeldingen laten zien hoe u de IO-kaart verwijdert.

IO-kaart verwijderen

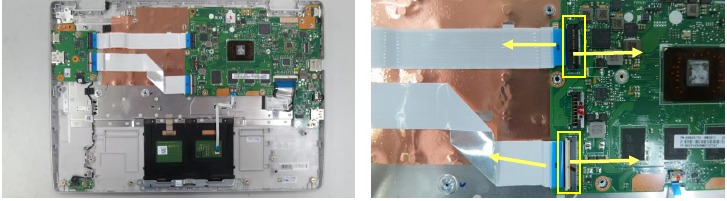

  1. Koppel de FFC los van het moederbord.
    IO-kaart verwijderen - Stap 1
  2. Verwijder 2 schroeven op de IO-kaart

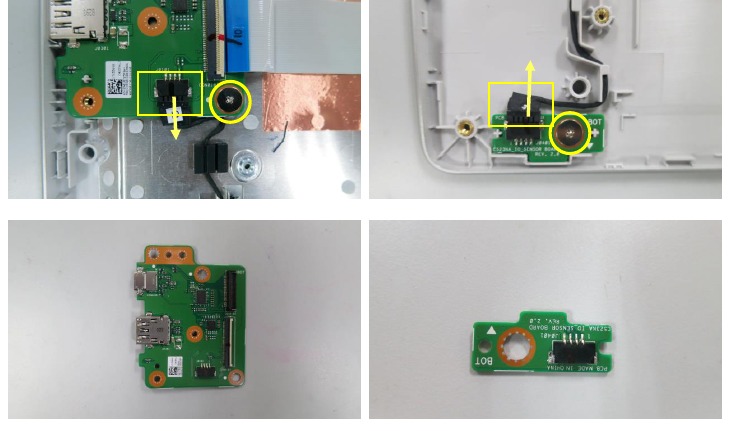

    IO-kaart verwijderen - Stap 2
    IO-kaart verwijderen - Stap 3
    Montage-instructie: Vervang door een nieuwe als de FFC tijdens de demontage beschadigd is.

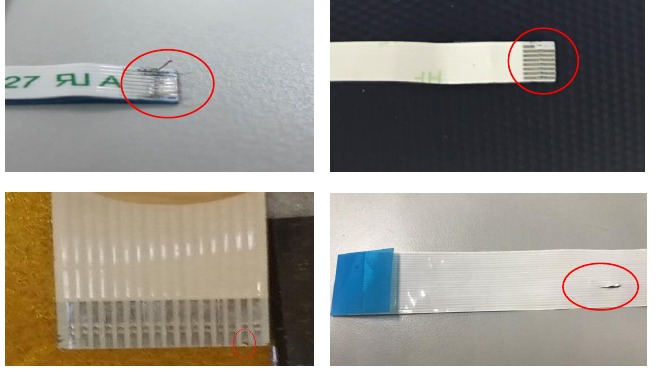

    Hier zijn enkele voorbeelden van FFC-schade:
    IO-kaart verwijderen - Stap 4

Onderdelen

  • Totaal aantal schroeven *2
  • C223NA IO_BD._0M.
  • C223NA IO FFC 30P 0.5MM L114MM//XINYA/X18AA1-4299-F-HF

Moederbordmodule
De onderstaande afbeeldingen laten zien hoe u de moederbordmodule scheidt

Moederbordmodule verwijderen

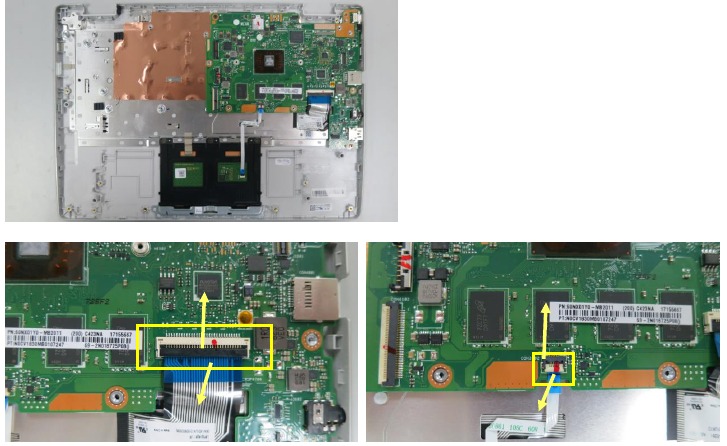

  1. Koppel de toetsenbord-FPC- en touchpad-FFC-kabel los
    Montage-instructie: Plaats de FFC tot de bodem tot hij overeenkomt met de lijn wanneer u de vergrendeling sluit.
    Moederbordmodule verwijderen - Stap 1

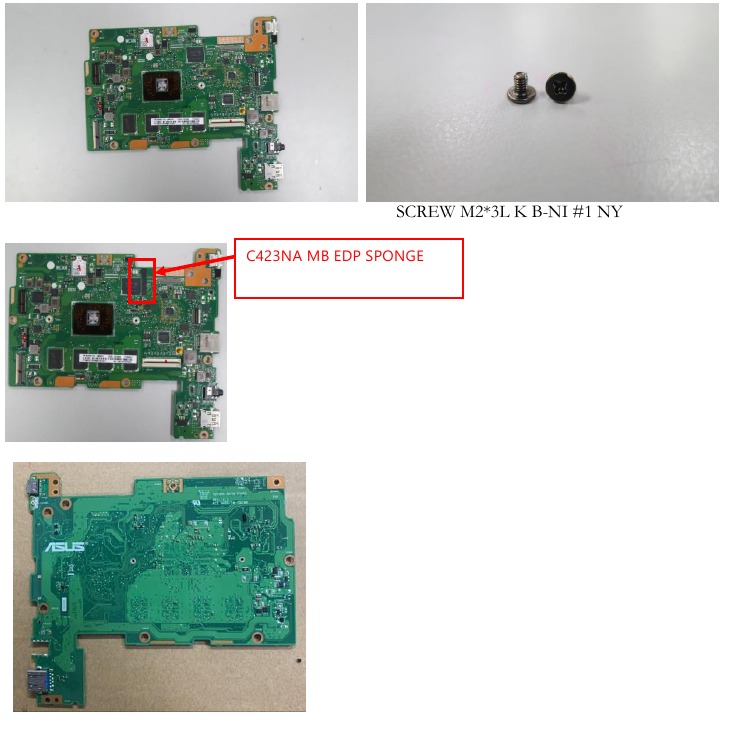

  2. Verwijder 2 schroeven op het moederbord en verwijder de M/B
    Aanhaalkoppel schroef (Kg F-cm): 2,0±0,3

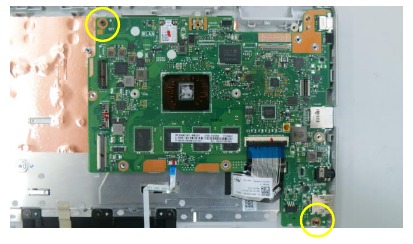

    Moederbordmodule verwijderen - Stap 2
    Moederbordmodule verwijderen - Stap 3
  • C423NA MB._4G/N4200/AS//(EMMC32G/AC)/PEGA/9C-N163M0300
  • Totaal aantal schroeven *2

Touchpadmodule
De onderstaande afbeeldingen laten zien hoe u de touchpadmodule verwijdert.

Touchpadmodule verwijderen

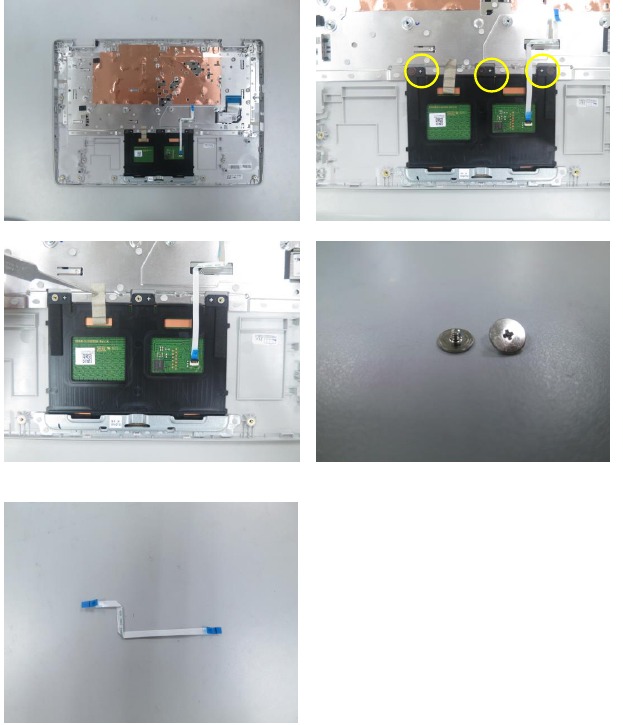

  1. Verwijder 3 schroeven op het touchpad en koppel de FFC los op de T/P Montage-instructie: volg de omgekeerde nummers om schroeven vast te zetten.
    Touchpadmodule verwijderen
  • Totaal aantal schroeven *3
  • TOUCHPAD FOR C201PA//ELAN/S9855D-1000
  • C423NA CMOS FPC NONTOUCH//PEGA/0801-9JE0E00

KB-MODULE
Montage-instructie:
ECN-wijziging: Plak de GRAPHITE langs de rand van de structuur voordat u deze op de KB-MODULE monteert.

LCD-module
De onderstaande afbeeldingen laten zien hoe u de LCD-module verwijdert.

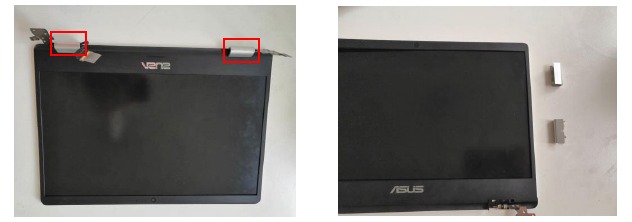

  1. Verwijder de scharnierkap van de LCD-module
    LCD-module - Stap 1

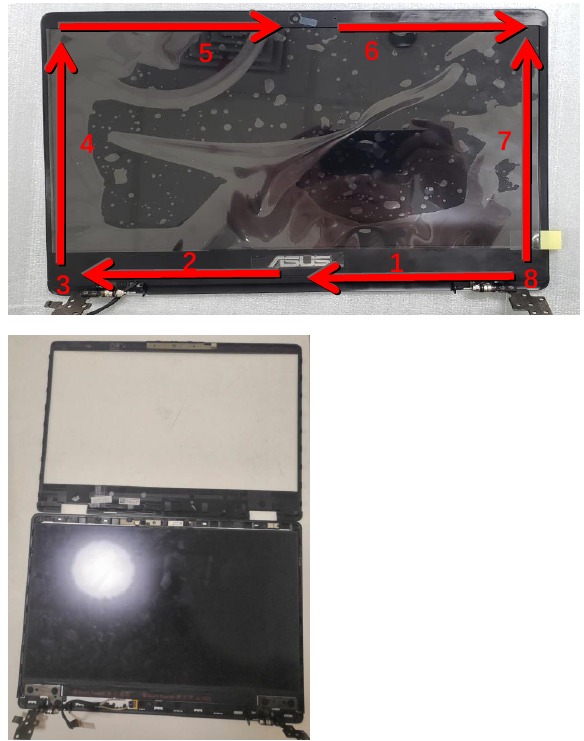

  2. Gebruik een plastic mes om de rand los te wrikken en verwijder de voorste LCD-bezel.
    LCD-module - Stap 2

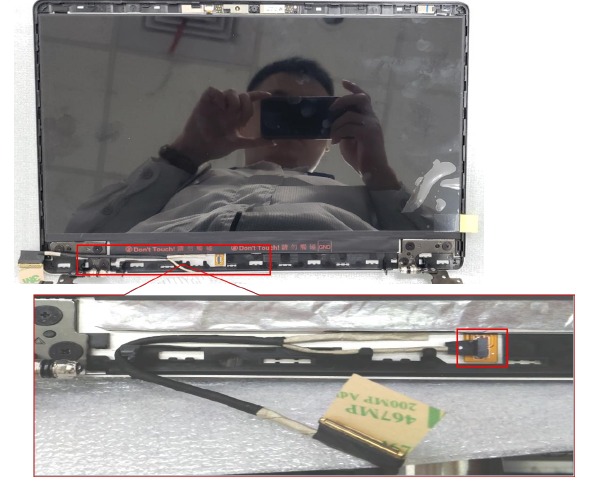

  1. Verwijder de EDP-kabel en koppel de camera-FPC-poort los.
    LCD-module - Stap 3

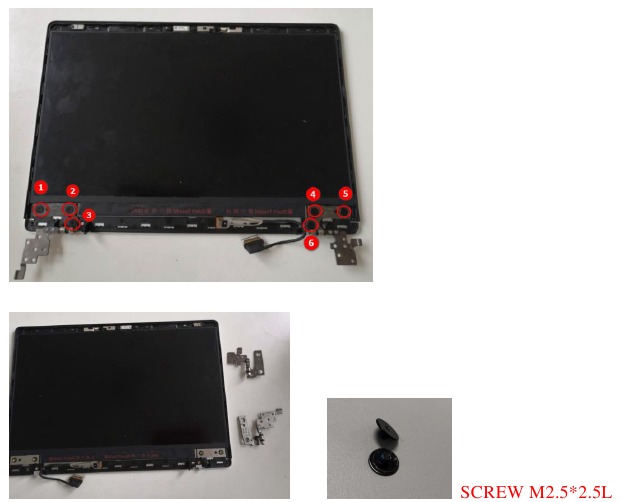

  1. Volg de onderstaande nummers om 6 schroeven op het scharnier te verwijderen en verwijder het. Montage-instructie: volg de omgekeerde nummers om schroeven vast te zetten. Aanhaalkoppel schroef (Kg F-cm): 2,5 KG± 0,2 kgf.
    LCD-module - Stap 4
    Let op: als u scharnieren (scharnierkappen) moet vervangen, zorg er dan voor dat scharnier (scharnierkap) R en scharnier (scharnierkap) L van dezelfde leverancier zijn.

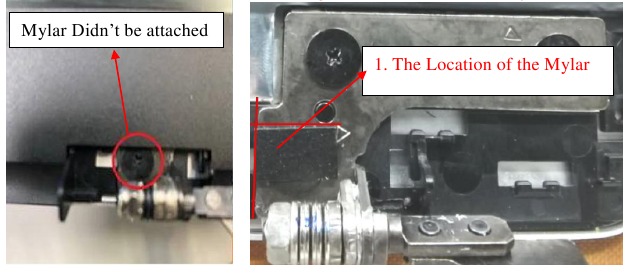

    Let op: wanneer u het scharnier monteert, bevestig dan de Mylar op de schroef, bevestig de Mylar aan de linkerrand van het scharnier en de onderste zijrand van de bezel, zoals op de volgende afbeelding.
    LCD-module - Stap 5
  1. Verwijder de kleefstof langzaam met een pincet

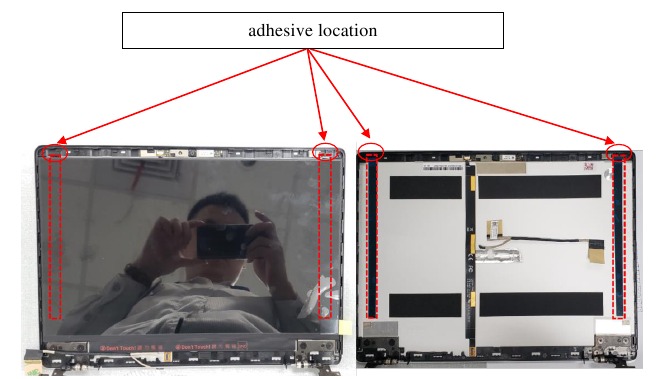

    LCD-module - Stap 6
    Let op: trek de kleefstof langzaam omhoog in een hoek van ongeveer 30 graden.

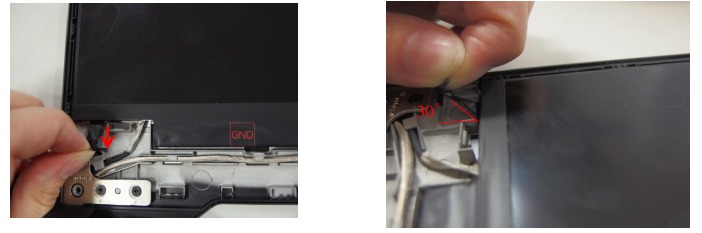

    LCD-module - Stap 7

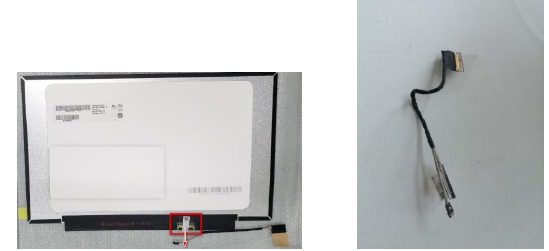

  1. Verwijder de EDP-kabel horizontaal.
    LCD-module - Stap 8

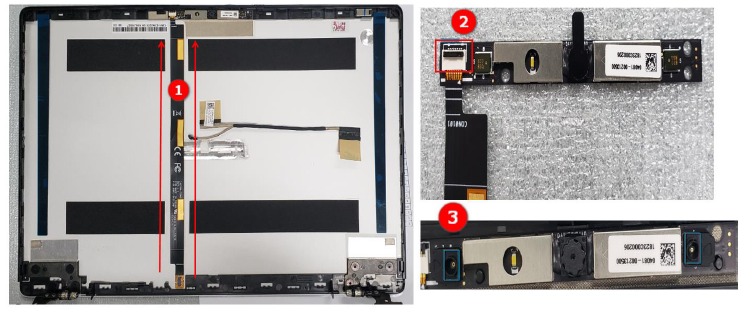

  1. Verwijder de camera-FPC en verwijder de camera. Koppel de camerakabel los. Verwijder 2 stuks microfoonrubbers
    LCD-module - Stap 9

Onderdelen:

  • C423NA-1A HINGE R *1
  • C423NA-1A HINGE L *1
  • C423NA-1A 14.0' HD US *1
  • C423NA-1A LCD BEZEL SUB ASSY *1
  • Totaal aantal schroeven * 6

Veiligheidsmaatregelen

  • Gebruik een geaarde polsband of raak een veilig geaard object aan voordat u componenten hanteert, om schade door statische elektriciteit te voorkomen.
  • Houd vloeistoffen of vocht uit de buurt van uw Notebook PC om kortsluiting te voorkomen.
  • Verwijder ringen, horloges en andere metalen voorwerpen van uw handen.
  • Houd componenten vast aan de randen om te voorkomen dat u de IC's aanraakt.
  • Installeer alle componenten correct voordat u de wisselstroom aansluit. Gebruik geen voedingsadapters of batterijen van andere apparaten om het risico op letsel door brand of explosie te verminderen. Gebruik alleen gecertificeerde voedingsadapters of batterijen die door de fabrikant of geautoriseerde verkopers zijn geleverd.
  • Maak alle clips of kleppen los voordat u kabels verwijdert om schade te voorkomen.
  • Koppel kabels, connectoren en stekkers los door de stekker gelijkmatig eruit te trekken om schade te voorkomen.
  • Gebruik de juiste schroefmodellen op uw Notebook PC om schade te voorkomen.
  • Controleer of de kabeloriëntatie correct is voordat u kabels aansluit.
  • Verwijder alle lijmresten volledig na het verwijderen en voordat u componenten installeert.
  • Maak een foto van het uiterlijk van kabels, kabelgeleiding, connectoren en schroeven ter referentie voordat u met elke stap verdergaat.
