Asus ROG Flow X16 Series, GV601R Handleiding

Serviceoverzicht

• Lees deze servicehandleiding zorgvuldig door voor een overzicht van de verschillende onderdelen van het apparaat voordat u service en reparaties uitvoert.
• Om de beste service te bieden, hebben we de onderstaande informatie verstrekt voor technici van distributeurs en resellers om de volledige demontage en montage van het apparaat uit te voeren. Voordat u de procedures uitvoert, moet u de algemene informatie in deze servicehandleiding doorlezen voor een overzicht van de componenten om onnodige schade aan de hardware van het apparaat te voorkomen.
• De volgende inhoud bevat alle onderdeelnummers die in de servicehandleiding worden vermeld en worden uitsluitend ter referentie gebruikt. Raadpleeg de Orderbook als u het exacte onderdeelnummer voor bestelling nodig hebt.
• Vanwege verschillen in het verkoopbeleid kunnen de componenten verschillende specificaties hebben voor hetzelfde serieproduct. Raadpleeg de E-manual per model.

Vanwege verschillen in het verkoopbeleid kunnen de componenten verschillende specificaties hebben voor hetzelfde model. Als u operationele problemen ondervindt, neem dan contact op met de servicehotline.

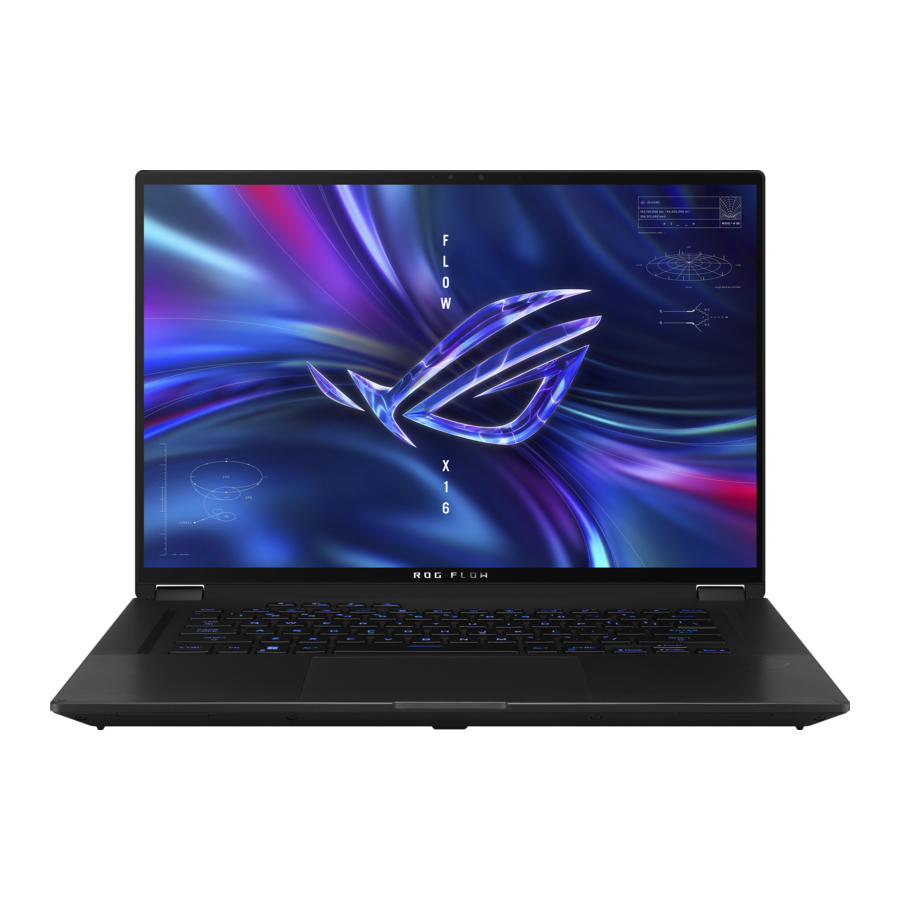

ASUS ROG Flow X16 (GV601R) serieoverzicht

Bovenaanzicht

1. Arraymicrofoons
2. Camera
3. Camera-indicator
4. 360 º - verstelbaar touchscreenpaneel
5. Audiospeakers
6. Indicator voor hoofdlettervergrendeling
7. Toetsenbord
8. Touchpad

Onderaanzicht

1. Ventilatieopeningen
2. Audiospeakers
3. compartimentdeksel

Klep

1. Microfoon

Rechterkant

1. Aan/uit-knop
2. Stroomindicator
3. MicroSD-kaartsleuf
4. USB 3.2 Gen 2-poort
5. Ventilatieopeningen

Linkerkant

1. Stroomingang (DC)
2. HDMI-uitgang
3. USB 3.2 Gen 2 Type-C®/ DisplayPort/ Power Delivery-combipoort
4. ROG XG Mobile-interface
5. Koptelefoon/Headset/Microfoonaansluiting
6. Indicator voor schijfactiviteit

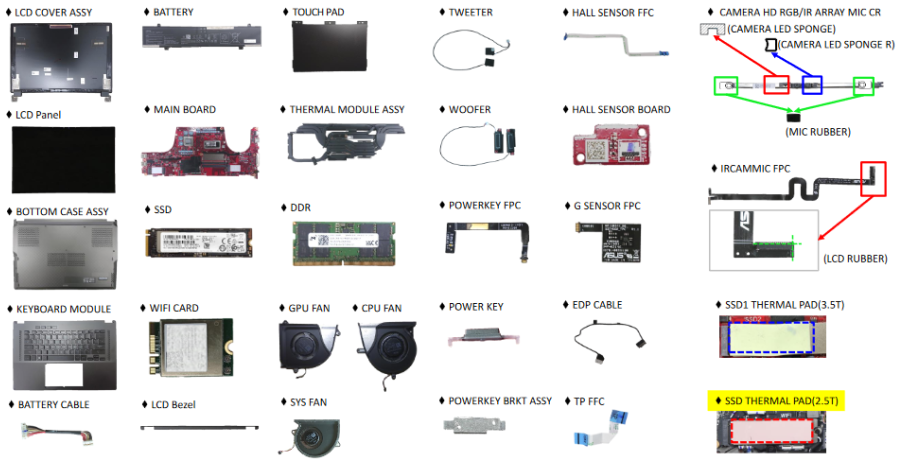

Componenten Bovenaanzicht

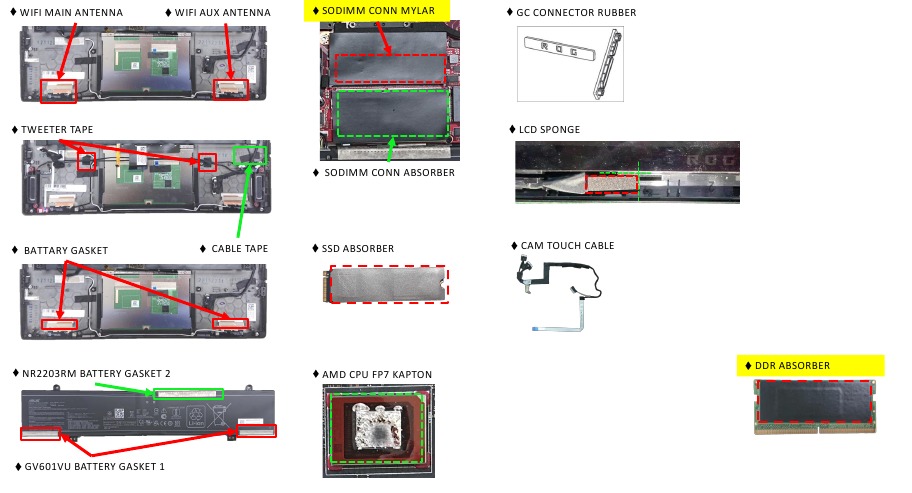

Componenten Onderaanzicht

Reparatieoverzicht

Dit hoofdstuk beschrijft de demontage en montage (montagedocument is te vinden op de laatste pagina). Volg de informatie in dit gedeelte om de volledige demontageprocedure uit te voeren.

Voorzorgsmaatregelen: voordat u service of reparaties aan de notebook uitvoert, dient u speciale aandacht te besteden aan de waarschuwingen om schade aan de notebook te voorkomen.

1. Zorg ervoor dat de notebook is uitgeschakeld.
2. Voordat u een onderdeel demonteert, dient u alle stroombronnen los te koppelen. bijv.: stekker/batterijaansluiting/stroombeveiligingsschroef enz.
3. Verwijder alle ringen, horloges en andere metalen voorwerpen van uw handen.

4. Draag altijd een aardingsband om uw hand om de notebook te beschermen tegen statische ontlading.
5. Raadpleeg "ANSI ESD S20.20" voor informatie over ESD-beschermingsmaatregelen.
6. Plaats de gedemonteerde onderdelen in de functionele PE BAG om schade aan de A/B/C/D-onderdelen te voorkomen.

7. De omgevingstemperatuur voor onderhoud is 20-30 ℃ en de luchtvochtigheid is 40% - 70%.
8. Gebruik antistatische en zachte materialen om op het bureau in de reparatieomgeving te leggen om krassen op het oppervlak van de machine te voorkomen, zoals op de foto hieronder.


9. Schroef uiterlijkcriteria: gebruik de schroeven niet als ze het volgende beschadigde uiterlijk hebben.

1. Vorm vervormd.

2. Beschadigde kop – kan niet worden aangedraaid of de schroef is gestript.

3. Beschadigd en kan niet stevig worden vastgedraaid.

4. Verf afgeschraapt.

5. Roestig


10. Het volgende hoofdstuk bevat alle onderdeelnummers die in de servicehandleiding worden vermeld en worden uitsluitend ter referentie gebruikt, de werkelijke onderdeelnaam is afhankelijk van de verschillende SKU's. Raadpleeg de Orderbook als u het exacte onderdeelnummer voor bestelling nodig hebt.
11. Vanwege verschillen in het verkoopbeleid kunnen de componenten verschillende specificaties hebben voor hetzelfde model. Houd er rekening mee dat alle afbeeldingen en componenten die in de servicehandleiding worden weergegeven, uitsluitend bedoeld zijn voor de beschrijving van demontage/montage, dus raadpleeg het daadwerkelijke product voor demontage/montage.

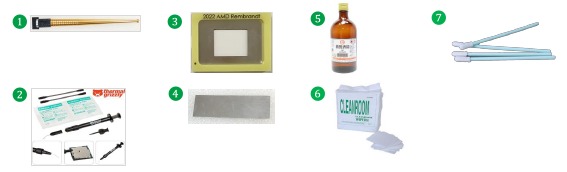

Geschikte hulpmiddelen

Bereid de juiste hulpmiddelen voor en selecteer ze voor demontage/montage van de ASUS ROG Flow X16 (GV601R) Series notebook.

• Schroevendraaier
  Kies een andere schroevendraaier en kop op basis van de verschillende schroefspecificaties.

• Plastic mesje

• Plastic pincet
  Gebruik een pincet om kabels te verwijderen/plaatsen/ordenen.

• Diktetester
  Specificatie diktekompas 0,05 mm-1,5 mm. Gebruik het om de opening te meten.

• Magnetismebord
  Stel voor om een lokaal magnetismebord te kopen om schroeven te plaatsen, vermijd het mengen van verschillende soorten schroeven om schade aan de montage te veroorzaken.

• Alcohol 95%

• Thermische pad

• FCR-AS Thermisch vet

• Handschoen

• PLASTIC CARD T=0.35mm

• Stofvrije doek

• PLASTIC PICK T=0.5mm


Bereid de juiste hulpmiddelen voor en selecteer ze voor demontage/montage van de ASUS ROG Flow X16 (GV601R) Series notebook.

ONDERKANT

Schroeven	AANTAL	Specificatie	Koppel (kgf-cm)
	9	M2*9.5L (4.5,0.8) (K) #1	2.3±0.1
	4	M2*3.5L (4.5,0.8) (K) #1	2.3±0.1

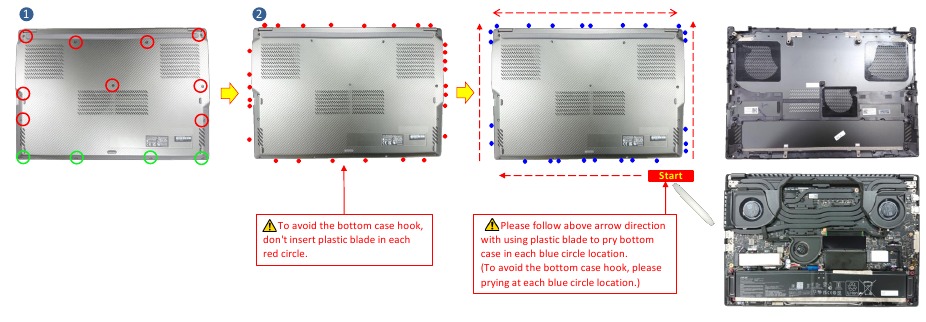

Demontagekennisgeving

1. Verwijder schroeven *13 stuks.
2. Gebruik een plastic mesje om de onderkant los te wrikken.

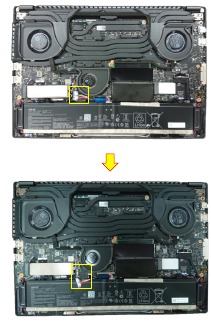

BATTERIJAANSLUITING LOSKOPPELEN

Demontagekennisgeving
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.
Voordat u de batterijaansluiting demonteert, dient u ervoor te zorgen dat u de adapter eruit trekt en de batterij langer dan tien seconden loskoppelt om IC-schade te voorkomen.

1. Gebruik het niet-geleidende wrikgereedschap om de ijzeren plaat te duwen.

2. Gebruik het niet-geleidende wrikgereedschap om de batterijaansluiting los te koppelen.
   Opmerking: koppel eerst de rode kabelzijde los.


Montagekennisgeving
Volg de onderstaande stappen om een kortsluiting of een elektrische schok te voorkomen om de batterijaansluiting aan te sluiten.

1. Gebruik het niet-geleidende wrikgereedschap om eerst de zwarte kabelzijde aan te sluiten en vervolgens de rode kabelzijde aan te sluiten.

2. Gebruik het niet-geleidende wrikgereedschap om de ijzeren plaat te duwen.


SSD

Demontage-informatie
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

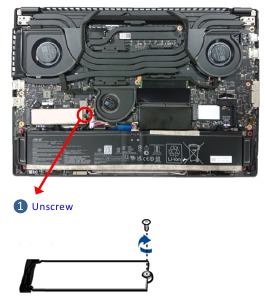

1. Verwijder de schroef *1pc.

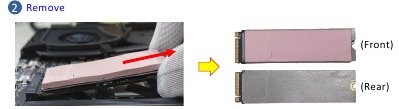

2. Verwijder de SSD-module.

3. Verwijder de SSD THERMAL PAD.

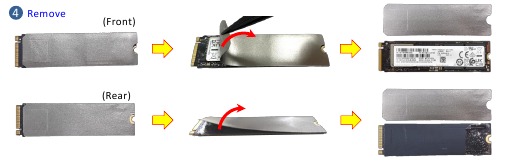

4. Verwijder de SSD ABSORBER van beide kanten van de SSD-kaart.


Montage-informatie
Indien vereist om twee SSD's te installeren, volg dan de volgorde om eerst Slot A te installeren, en daarna Slot B.

Montage-informatie
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Volg de onderstaande stappen bij het installeren van de SSD.

1. Omdat twee SSD-slots verschillende Thermal Pads vereisen, gelieve de onderdelen volgens de lijst te bestellen.


   Beschrijving	Memo
   TP470EZ SSD ABSORBER
   NR2203RM SSD THERMAL PAD(2.5T)	Voor Slot A
   NR2203RM SSD1 THERMAL PAD(3.5T)	Voor Slot B

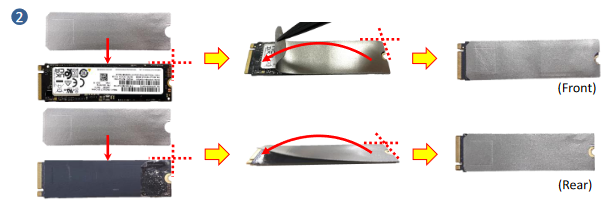

2. Lijn de ABSORBER uit en plak deze op de SSD-kaart aan beide kanten van de voor- en achterkant.

3. Lijn de SSD Thermal Pad uit en plak deze op de SSD-kaart, en installeer vervolgens de SSD-kaart in de modulesleuf.


Zorg ervoor dat de SSD minder dan 15 graden is ten opzichte van het moederbord bij het installeren van de SSD, en steek de SSD vervolgens in.

Controleer of het SSD-label zich aan de achterkant van de ABSORBER bevindt bij het demonteren van de SSD ABSORBER. Zo ja, verwijder dan het SSD-label en plaats het terug op de SSD-kaart.

DDR

Demontage-informatie
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

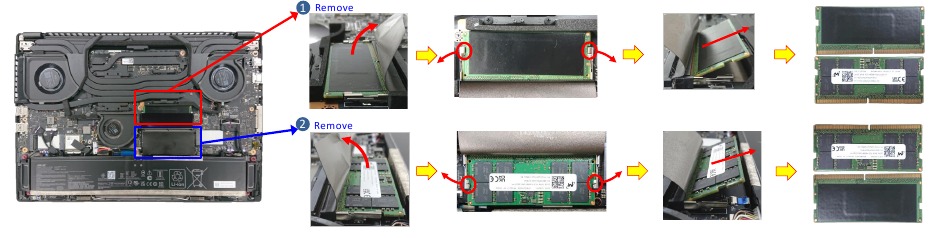

1. Open SODIMM CONN MYLAR, ontgrendel en verwijder de RAM-module.
2. Open SODIMM CONN ABSORBER, ontgrendel en verwijder vervolgens de RAM-module.

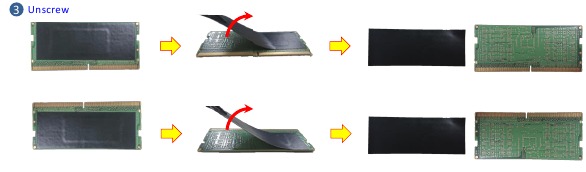

3. Scheur DDR ABSORBER van beide RAM-modules.


Montage-informatie
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Volg de onderstaande stappen bij het installeren van DDR.

1. Lijn de DDR ABSORBER uit en plak deze op de RAM-module.

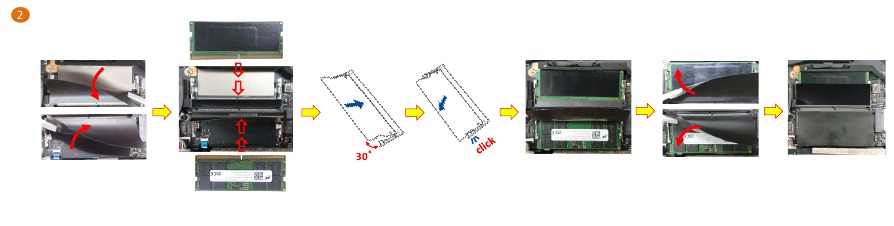

2. Lijn de RAM-module uit en steek deze onder een hoek van 30° in de geheugensleuf. Nadat deze correct is geplaatst, duwt u de RAM-module omlaag totdat deze vastklikt, en bedek vervolgens SODIMM CONN ABSORBER en SODIMM CONN MYLAR weer.


BATTERIJ

Demontage-informatie
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.
Zorg ervoor dat u de adapter eruit trekt en de batterij langer dan tien seconden loskoppelt voordat u de batterijaansluiting demonteert om IC-schade te voorkomen.

1. Verwijder de schroeven *4 stuks.

2. Haal de batterij eruit en verwijder vervolgens de batterijkabel.


Schroeven	AANTAL	Specificatie	Koppel (kgf-cm)
	4	M2*3.5L (4.5,0.8) (K) #1	2.0±0.1

Montage-informatie

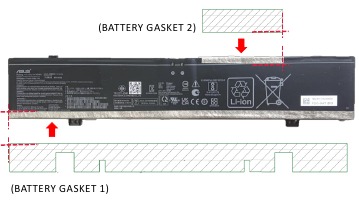

Plak nieuwe BATTERY GASKET 1 en BATTERY GASKET 2 op de batterij volgens de onderstaande afbeelding bij het vervangen van een nieuwe batterij.

WIFI-KAART

Demontage-informatie
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

1. Scheur de CABLE Tape af.

2. Koppel WIFI ANTENNA-kabels los en verwijder de schroef *1 st., verwijder vervolgens de WIFI-kaart.


Schroeven	AANTAL	Specificatie	Koppel (kgf-cm)
	1	M2*3.5L (4.5,0.8) (K) #1	1.5±0.1

Montage-informatie
Volg de onderstaande afbeelding om WIFI MAIN- en AUX-antennekabels te monteren.

Volg de onderstaande locatie om CABLE Tapes te plakken en WIFI MAIN- en AUX-kabels vast te zetten.

SYS FAN (met Main Board、Thermal Module & FAN)

Demontage-informatie
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

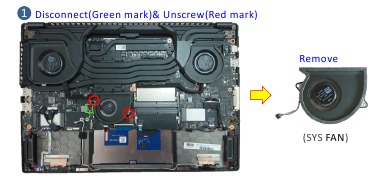

1. Koppel de SYS FAN-connector los en verwijder de schroeven *2 stuks, verwijder vervolgens SYS FAN.

2. Koppel de connector *10 stuks los. (gele markering)
3. Verwijder de schroeven *5 stuks.

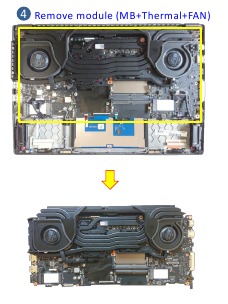

4. Verwijder het moederbord, de thermische module en de ventilator samen.


Schroeven	AANTAL	Specificatie	Koppel (kgf-cm)
	2	M2*3.5L (4.5,0.8) (K) #1	1.7±0.1
	5	M2*4.5L (4.5,0.8) (K) #1	2.0±0.1

Montage-informatie
Vervang een nieuwe als FFC beschadigd is tijdens de demontage. Hier zijn enkele voorbeelden van FFC-schade:

THERMISCHE MODULE en VENTILATOR

Demontage-informatie
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

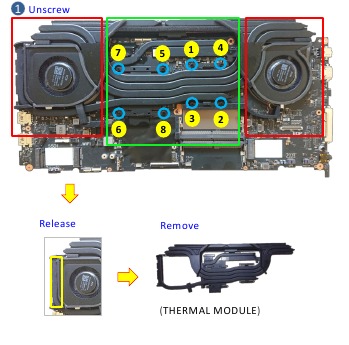

1. Volg de omgekeerde schroefnummers om schroeven *8 stuks te verwijderen, en laat Mylar *1 stuks op de thermische module los, verwijder vervolgens de thermische module van het moederbord.

2. Koppel de VENTILATOR-connector *2 stuks los.

3. Verwijder de schroeven *4 stuks en verwijder vervolgens VGA FAN & CPU FAN.


Het wordt aanbevolen om het krachtpunt op het groene blok te plaatsen en de thermische module omhoog te trekken om deze eruit te halen. Trek niet omhoog aan het rode blok en let ook op dat de thermische pijp geen vervorming vertoont.

Raadpleeg de Repair Notice SOP voor het herwerken van vloeibaar metaal.

Montage-informatie
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

1. THERMAL MODULE Locatie: [VRAM/CHOKE/MOS]
   Materiaal: FCR-AS Vet
   • MB Locatie: [GPU]
     Materiaal: Main (GA500 Grease)
     Vervanging (PSX Thermal pad)
2. Raadpleeg de Repair Notice SOP voor het herwerken van vloeibaar metaal bij het opnieuw monteren van de thermische module.
   • MB Locatie: [CPU]
3. Volg de schroefnummers om schroeven *8 stuks vast te zetten.

Koelpasta, thermische pads, vloeibaar metaal of andere thermische interfacematerialen moeten grondig worden verwijderd en vervangen als dit onderdeel wordt verwijderd. Zorg ervoor dat vervangende materialen beschikbaar zijn voordat u verdergaat, of neem contact op met een erkend servicecentrum voor assistentie.

De koellichaam bevat vloeibaar metaal en mag alleen worden verwijderd door geautoriseerd servicepersoneel. Er kan aanzienlijke schade aan de componenten van het moederbord ontstaan als de koellichaam onjuist wordt verwijderd.

MAIN BOARD

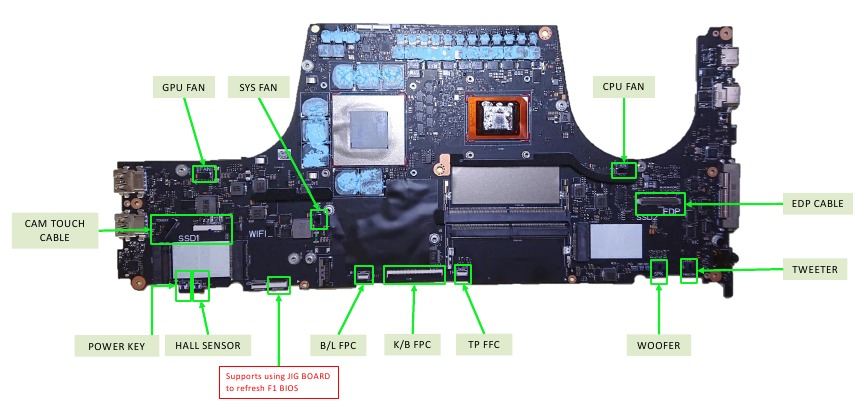

Plaatsing van de connectoren op het moederbord

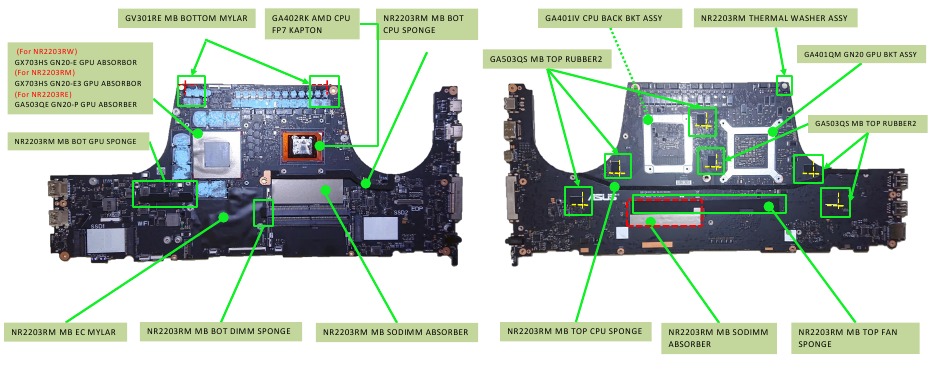

Materialen op het moederbord

TWEETER en WOOFER

Mededeling demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

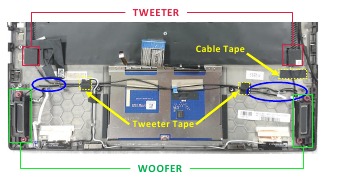

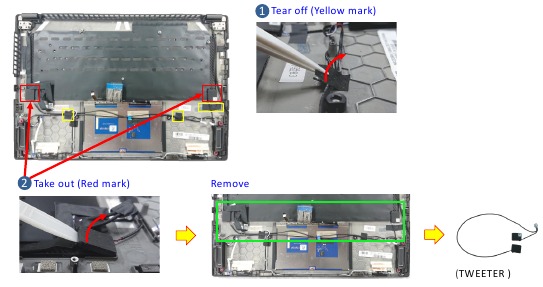

1. Scheur Tweeter Tapes *2 stuks en Cable tape *1 stuk af.
2. Haal de TWEETER eruit en verwijder deze.

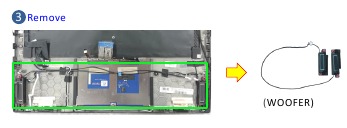

3. Verwijder WOOFER.


Mededeling montage
Volg bij de montage van Tweeter en Woofer de onderstaande locatie om kabels op te ruimen en Tweeter Tapes en Cable tape te plakken.

HALL SENSOR BOARD

Mededeling demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

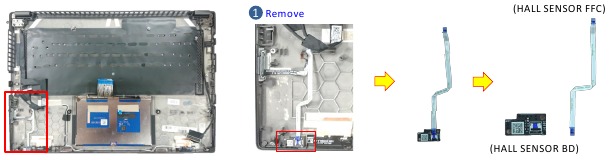

1. Verwijder HALL SENSOR BOARD en FFC, en koppel vervolgens HALL SENSOR FFC *1 stuk los.

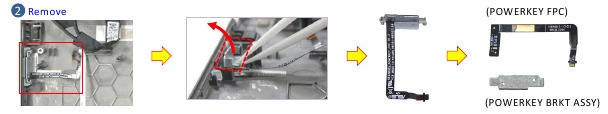

2. Verwijder POWERKEY FPC en POWER KEY BRKT ASSY *1 stuk.

3. Verwijder POWERKEY *1 stuk.


Belangrijke reparatiemededeling

Als een Module(L2) of Main-Board(L3) moet worden gerepareerd en een apparaat of Main-Board moet worden ingeschakeld, moet u HALL SENSOR Board monteren en vervolgens de stroom aansluiten (Batterij/AC-adapter). Daarna kunt u het opstarten.
*Opmerking: als HALL SENSOR Board niet is gemonteerd, werkt de aan/uit-knop niet.

Mededeling montage
Volg bij de montage van POWERKEY_FPC de onderstaande locatie om te bevestigen op POWER KEY BRKT ASSY.

Volg bij de montage van Power Key en Power Key BRKT ASSY de onderstaande locatie om te bevestigen

KEYBOARD MODULE

Mededeling demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Schroeven	AANTAL	Specificatie	Koppel (kgf-cm)
	3	M2*2.5L (4.5,0.5) (K) #1	2.0±0.1
	6	M2*3.5L (4.5,0.8) (K) #1	2.0±0.1

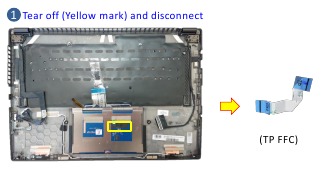

1. Scheur Tape af en koppel TP FFC los.

2. Verwijder schroeven *3 stuks en verwijder vervolgens TOUCHPAD.

3. Verwijder schroeven *6 stuks en maak ACETATE Clothes en CONDUCTIVE Tape los.

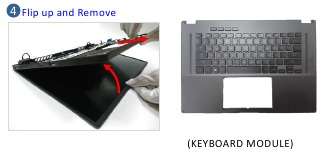

4. Klap de Keyboard Module omhoog en verwijder deze.


Mededeling montage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

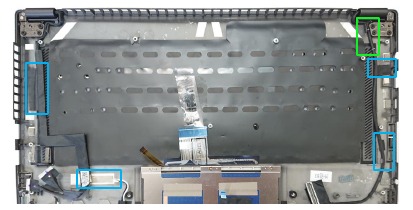

Volg bij de montage van de KEYBOARD Module de onderstaande afbeelding om kabels op te ruimen en ACETATE Clothes en CONDUCTIVE Tape te plakken. *Houd voor het groene teken de witte lijn (op de kabel) op dezelfde locatie.

Volg bij de montage van het SCHARNIER op de Keyboard Module de onderstaande volgorde om de schroeven vast te draaien.

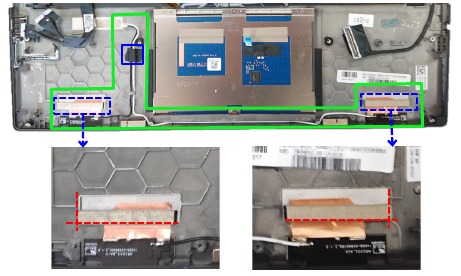

Volg bij de montage van de WIFI ANTENNA de onderstaande locatie om kabels op te ruimen en tape*1 stuk, batterijpakking*2 stuks te plakken.

LCD BEZEL

Mededeling demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

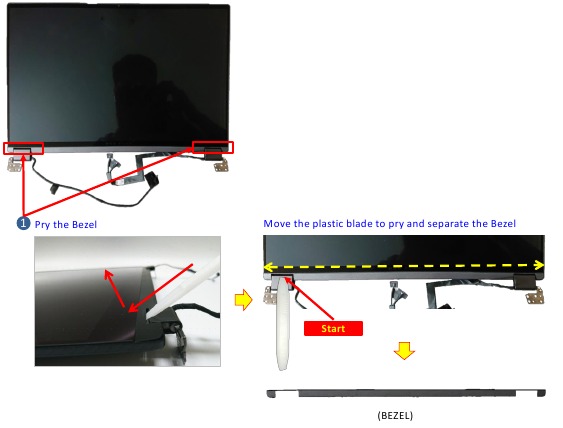

1. Gebruik een plastic mes om de LCD BEZEL los te wrikken.


Mededeling montage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Volg bij de montage van de LCD BEZEL de onderstaande locatie om eerst LCD SPONGE te plakken.

Bij de montage van de BEZEL:

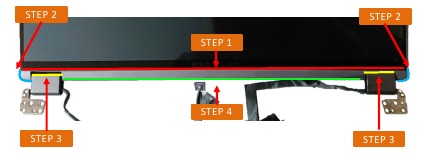

Volg de onderstaande volgorde om BEZEL te installeren en erop te drukken.

1. Installeer de BEZEL aan de bovenkant.
2. Druk op de linker- en rechterhoek van de BEZEL.
3. Druk op de HINGE-spleet.
4. Druk op de onderste BEZEL-zijde.

Volg het gele teken om de EDP-kabel en TOUCH-kabel op te ruimen.
Zorg ervoor dat beide kabels in HINGE CAP zijn geplaatst.

LCD PANEL

Mededeling demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

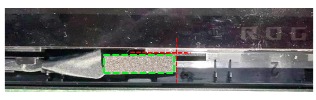

1. Trek LCD-lijm *2 stuks eruit.
   Trek de lijm langzaam omhoog in een hoek van ongeveer 30 graden en trek de tape niet in verticale richting eruit!

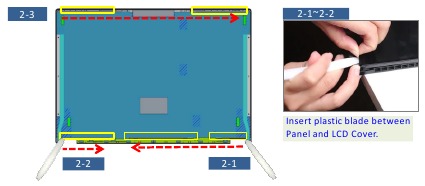

2. Gebruik een plastic mes om het paneel te scheiden en te verwijderen.
   Vanwege de lijm (geel teken) achter het paneel, scheidt u het paneel met behulp van een plastic mes vanaf de linker- en rechteronderkant. Volg de richting van de rode pijl om het plastic mes langzaam te bewegen om het paneel van de LCD COVER te scheiden.

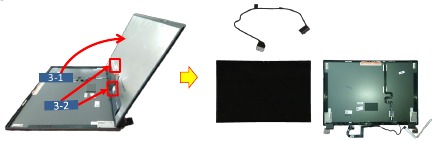

3. Verwijder LCD PANEL en EDP Cable.
   Klap het paneel omhoog en koppel de EDP-kabel los.


Mededeling montage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

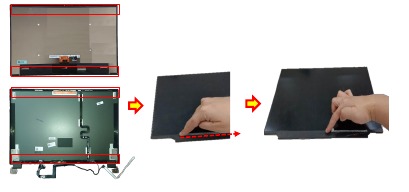

1. Bij hergebruik van de LCD PANEL of LCD Cover: Gebruik de vingertop om de achtergebleven lijm op de achterkant van PANEL en LCD COVER te verwijderen.

2. Reinig de Panel Mylar: Gebruik voor de montage van het LCD-paneel een stofvrije doek en een kleine hoeveelheid alcohol om de achterkant van het paneel te reinigen.

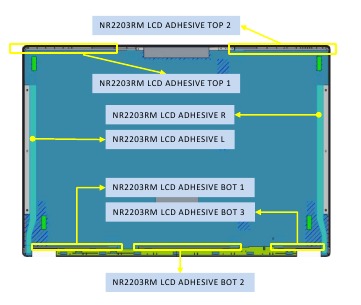

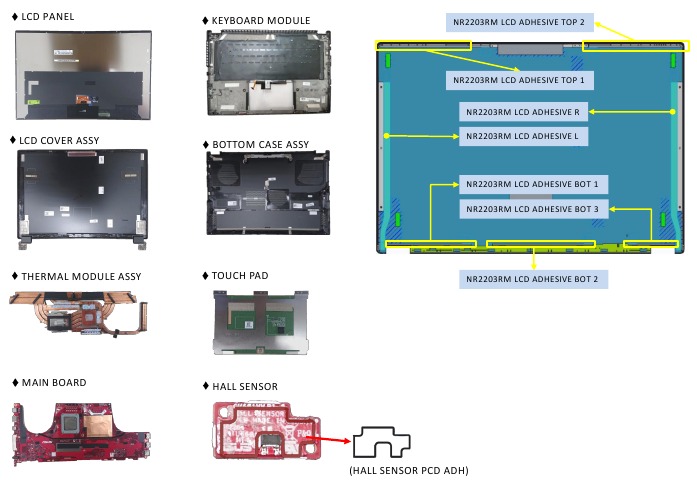

3. Bij hergebruik van de LCD COVER: Plak hieronder nieuwe LCD ADHESIVE *7 stuks op de LCD COVER. (Nieuwe LCD COVER bevat al die ADHESIVE *7 stuks (geel teken).

4. Bij de montage van de LCD PANEL:
   1. Verwijder het releasepapier van LCD Adhesive *7 stuks.

   2. Sluit de kabels goed aan en lijn de LCD uit met de bovenkant van de LCD Cover en monteer deze vervolgens.

   3. Gebruik de duim met een stofvrije doek om op het paneel te drukken en te duwen.


*Plaats de LCD-module plat op het bureau.
*Druk en duw ten minste 20 keer op de boven- en onderkant van het paneel.

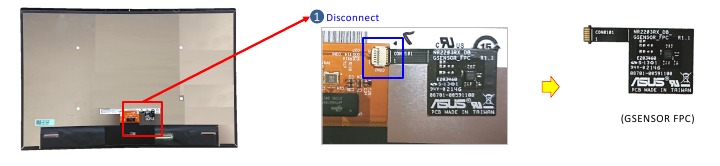

G SENSOR FPC

Mededeling demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

1. Koppel GSENSOR FPC los en haal het vervolgens uit de achterkant van het paneel.

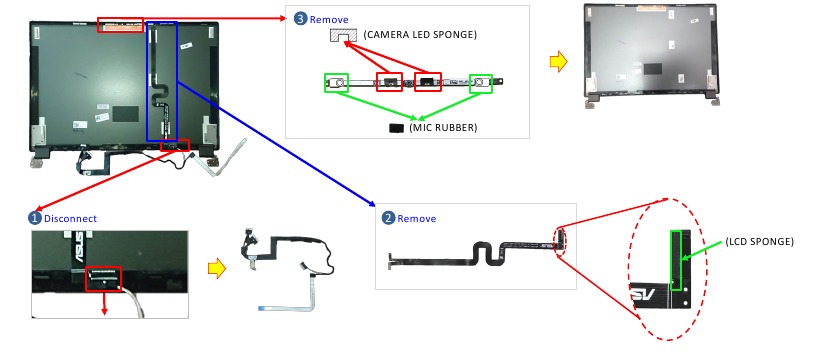

LCD-COVER

Demontage-opmerking
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

1. Koppel de CAM TOUCH-kabel los en verwijder deze.
2. Verwijder IRCAMMIC FPC *1 st., en verwijder vervolgens LCD RUBBER.
3. Verwijder CAMERA HD RGB/IR ARRAY MIC CR, MIC RUBBER *2 stuks en CAMERA LCD SPONGE van LCD COVER.

Montage-opmerking
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Volg de onderstaande locatie om de FPC te bevestigen wanneer u de CAM FPC monteert.

Volg de onderstaande locatie om nieuwe CAMERA LED SPONGE te plaatsen wanneer u CAMERA HD RGB/IR ARRAY MIC CR vervangt. CAMERA LED SPONGE (blauwe markering)

• Bedek de LED niet.
• De bovenkant moet worden uitgelijnd met het frame, in geval van lichtlekkage.

Volg de onderstaande locatie om LCD SPONGE te bevestigen wanneer u IRCAMMIC FPC vervangt.

Veiligheidsmaatregelen

• Houd vloeistoffen of vocht uit de buurt van uw Notebook-pc voordat u onderdelen installeert of verwijdert.
• Zorg ervoor dat u uw Notebook-pc op een stabiele ondergrond plaatst voordat u onderdelen installeert of verwijdert.
• Maak de clip of flap los voordat u de signaalkabels verwijdert om schade te voorkomen.
• Koppel de stekker los door deze gelijkmatig uit te trekken om schade te voorkomen. Zorg ervoor dat u de signaalkabels in de juiste richting aansluit.
• Koppel alle stroomkabels los en verwijder het batterijpakket (indien van toepassing) voordat u uw Notebook-pc met vloeibaar reinigingsmiddel reinigt om het risico op elektrische schokken te voorkomen.
• Koppel alle stroomkabels los en verwijder het batterijpakket (indien van toepassing) voordat u onderdelen installeert of verwijdert. Zorg ervoor dat u de instructies in de handleiding leest en opvolgt.
• Gebruik een geaarde polsband of raak een veilig geaard object aan voordat u onderdelen hanteert om schade door statische elektriciteit te voorkomen.
• Houd vloeistoffen of vocht uit de buurt van uw Notebook-pc om kortsluiting te voorkomen.
• Houd onderdelen vast aan de randen om te voorkomen dat u de IC's aanraakt.
• Zorg ervoor dat alle onderdelen correct zijn geïnstalleerd voordat u de wisselstroom aansluit.
• Gebruik geen stroomadapters of batterijen van andere apparaten om het risico op persoonlijk letsel door brand of explosie te verminderen. Gebruik alleen gecertificeerde stroomadapters of batterijen die door de fabrikant of geautoriseerde retailers zijn geleverd.
• Zorg ervoor dat u de juiste schroefmodellen op uw Notebook-pc installeert om schade te voorkomen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Asus ROG Flow X16 Series, GV601R Handleiding

Beschikbare talen
