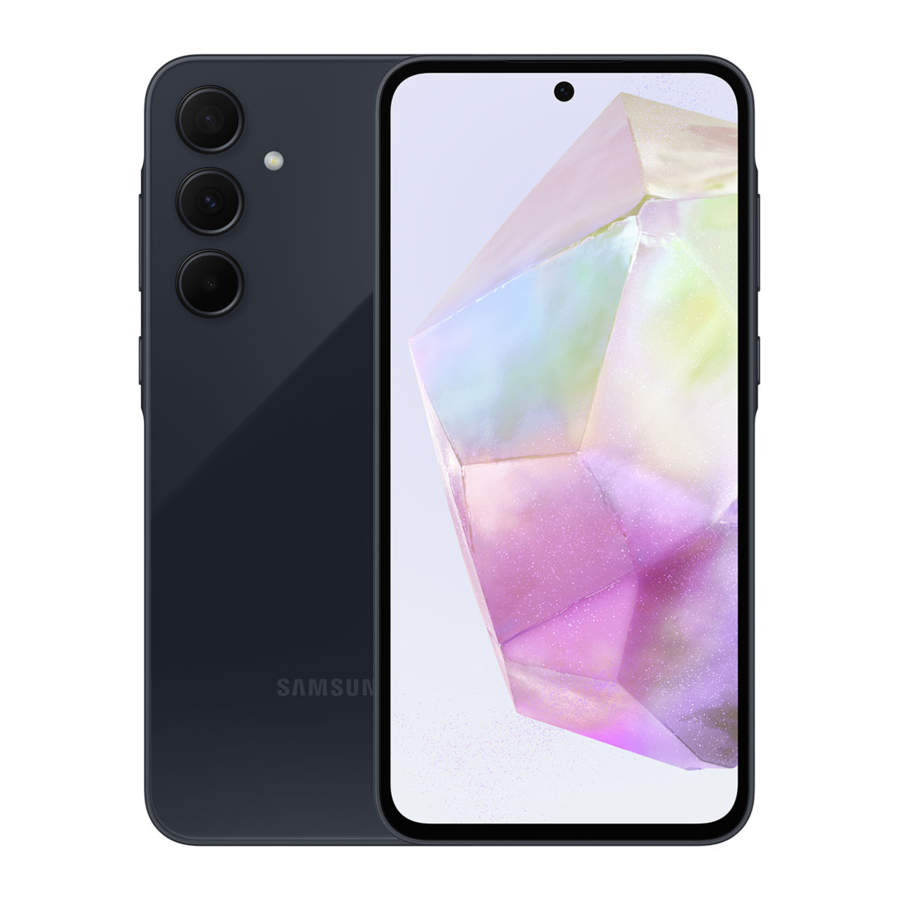

Samsung Galaxy A35 (SM-A356U) Demontagehandleiding

Demontage

Om de demontage van Galaxy A35-apparaten te voltooien, zijn de volgende gereedschappen en apparatuur nodig:

A.O.D. Onderdeelnr. GH81-14819A	77mm Blue Seal Onderdeelnr. GH8118491A	Torque Driver and Bit Onderdeelnr. 05074826001	Opening Pick Onderdeelnr. GH81-20863A	Plastic ESD Tweezers Onderdeelnr. GH81-14437A

Stappen:

1. Configureer de AOD:
   • Vervang de Orange Center Seal door de Blue Seal
   • Stel de temperatuur in op 75°C (boven) en 65°C (onder)
2. Verwijder de SIM-lade
3. Plaats het apparaat met de voorkant naar beneden en de camera naar links gericht en lijn de center Seal uit over het midden van het apparaat
4. Verwijder de Back Cover met de Back Glass Setting op de AOD
5. Verwijder de Rework Tape van de Rear Cover
6. Verwijder de 18 schroeven waarmee de Rear Assembly aan het Frame is bevestigd
7. Verwijder de Top en Bottom Rear Assembly met behulp van de juiste demontagepunten
8. Koppel de Battery FPCB los met behulp van de Opening Pick
9. Koppel de Finger Print Scanner FPCB los van de Sub PBA
10. Koppel de Coaxial Cables los van de Sub PBA
11. Koppel FPBC los van de Sub PBA
12. Verwijder één (1) schroef van de Sub PBA
13. Verwijder de Sub PBA
14. Koppel de FPCB los van de Main PBA en UB en verwijder de FPBC
15. Koppel de Front Facing Camera los van de Main PBA en verwijder de Front Facing Camera
16. Koppel de Coaxial Cables los van de Main PBA
17. Verwijder de ene (1) Main PBA
18. Verwijder de Main PBA

UB Demontage/Montage

Om de demontage en montage van de Galaxy A35 UB te voltooien, zijn de volgende gereedschappen en apparatuur nodig:

A.O.D. Onderdeelnr. GH81-14819A	77mm Blue Seal Onderdeelnr. GH8118490A	Tape Attach Jig Onderdeelnr.GH81-22845A	Plastic ESD Tweezers Onderdeelnr. GH81-14437A	Press Jig & 1N Torque Wheel Onderdeelnr. GH81-11903A	Universal Press Pad Onderdeelnr. GH81-19344A

Demontage

1. Wrik de UB FPCB voorzichtig los van het Frame
2. Plak de UB FPCB op het apparaat
3. Zorg ervoor dat de AOD is ingesteld op 65°C boven en 45°C onder
4. Plaats het apparaat in de AOD met de linker- en rechterzuigzones "ON" (AAN)
5. Druk op de Vacuum (Vacuüm) button gevolgd door OCTA op de AOD en laat 5 minuten opwarmen
6. Gebruik een plastic spatel om de UB voorzichtig van het Frame te helpen
7. Zodra de UB vrij is, plaatst u de plastic spatel tussen de UB en het Frame en zet u de press STOP (persstop) op de AOD uit
8. Verwijder het apparaat uit de AOD en verwijder de tape waarmee de UB FPCB aan het Frame is bevestigd om de UB volledig van het Frame te verwijderen
9. Reinig alle oude tapes van het Frame (buiten en midden) en verwijder eventuele resten

Montage

1. Plaats het Frame in de Tape Jig
2. Breng de linker Mid Tape aan en verwijder de plastic tape protector NIET
3. Breng de rechter Mid Tape aan en verwijder de plastic tape protector NIET
4. Breng de buitenste UB Tape aan met behulp van de Tape Jig voor uitlijning
5. Gebruik de plastic Tweezers en ga langs de Outer UB Tape om deze aan het Frame te bevestigen
6. Verwijder de plastic tape protectors
7. Lijn de UB uit met het Frame en zorg ervoor dat de UB FPCB door het gat in het Frame gaat
8. Druk de UB voorzichtig op zijn plaats met uw handen
9. Verwijder de oude UB FPBC-fixeertape van het Frame en vervang deze door nieuwe tape
10. Plaats het apparaat in de Press Pad en druk de bovenste helft 30 seconden aan met een kracht van 1N
11. Draai het apparaat om en druk de onderste helft 30 seconden aan met een kracht van 1N
12. Druk het hele apparaat 30 seconden aan met een kracht van 1N
13. Gebruik de Mid Tape Press Pad en druk het apparaat 5 seconden aan met een kracht van 1N

Montage

Om de montage van Galaxy A35-apparaten te voltooien, zijn de volgende gereedschappen en apparatuur nodig:

SVC Tape Back Cover Onderdeelnr.GH02 25711A	Torque Driver and Bit Onderdeelnr. 05074826001	Opening Pick Onderdeelnr.GH81-20863A	Plastic ESD Tweezers Onderdeelnr. GH81-14437A	Press Jig & 1N Torque Wheel Onderdeelnr. GH81-11903A	Universal Press Pad Onderdeelnr. GH81-19344A
OCTA Screen Replacement (Tape type)				Hoeveelheid	SVC-code
Kit Code (GH82-34539A)	A/S-TAPE BG WP SVC			1	GH02-25711A
	A/S-TAPE UB WP SVC			1	GH81-25066A
	PROTECT VINYL OCTA PROCESS			1	GH02-24429A
	Display connector tape			1	GH02-25823A
	TAPE FRONT HR L			1	GH02-25818A
	TAPE FRONT HR R			1	GH02-25819A
	Screw - Silver (Rear 18)	M1.4 X L3.5		18	6001-003427
	Screw - Black (Main PBA1, Sub PBA1)	M1.4 X L2.5		2	6001-001530

Stappen:

1. Vervang de Main PBA en installeer één (1) Main PBA Screw met een koppel van 1,1 kfg/cm
2. Installeer en verbind de Front Facing Camera
3. Sluit de Coaxial Cables opnieuw aan op de Main PBA
4. Vervang de Sub PBA en installeer één (1) Sub PBA Screw met een koppel van 1,1 kfg/cm
5. Sluit de Finger Print Camera opnieuw aan
6. Sluit de Coaxial Cables opnieuw aan op de Sub PBA
7. Druk de UB Connector voorzichtig op de Sub PBA
8. Sluit de FPCB aan op de Sub PBA
9. Sluit de FPCB aan op de Main PBA
10. Sluit de batterij aan
11. Installeer de Upper en Lower Rear Assembly
12. Vervang de 18 Screws in de Mid Plate Assembly met een koppel van 1,2 kfg/cm
13. Breng nieuwe Rework Tape aan op de Rear Cover
14. Plaats de Rear Cover terug op het apparaat en druk één (1) minuut aan met één (1) Newton kracht
15. Installeer de SIM-lade opnieuw

Revisiegeschiedenis

De volgende tabel geeft een overzicht van de revisies die in deze OJT-resource zijn aangebracht.
