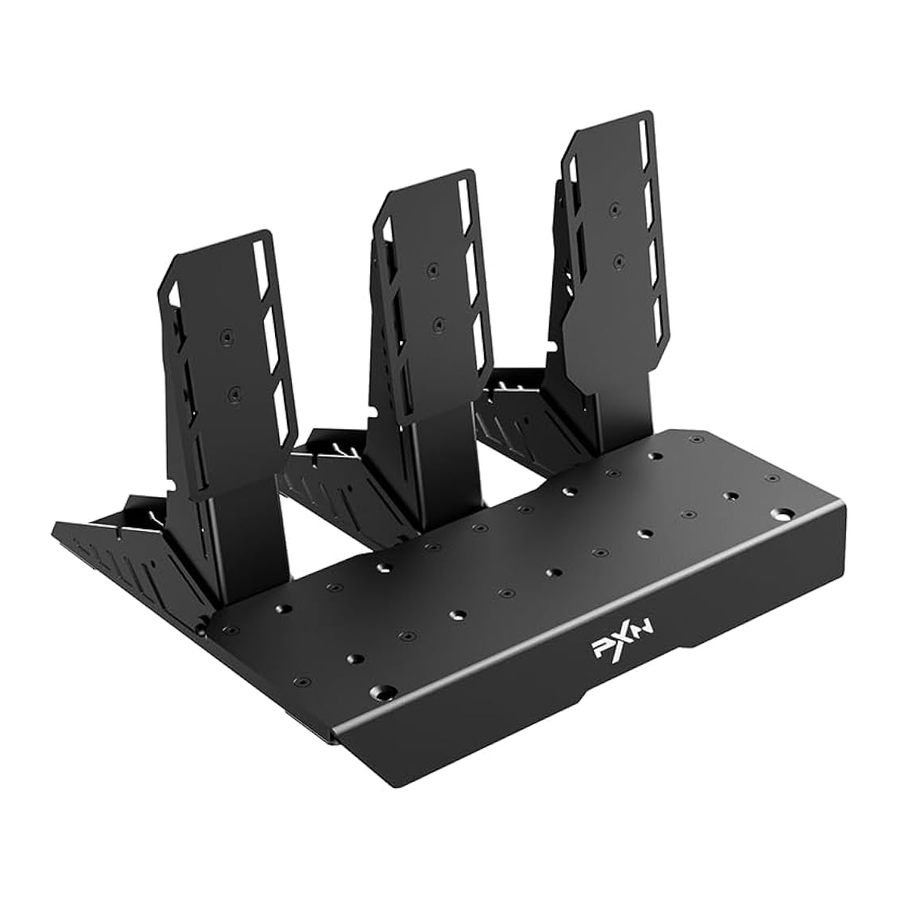

PXN PD HM Handleiding

Systeemvereisten

Ondersteund racestuur: PXN-V10, V12 DDL, V12 DDS
Ondersteund platform: PC
Systeemvereisten op PC: Windows 7/8/10/11

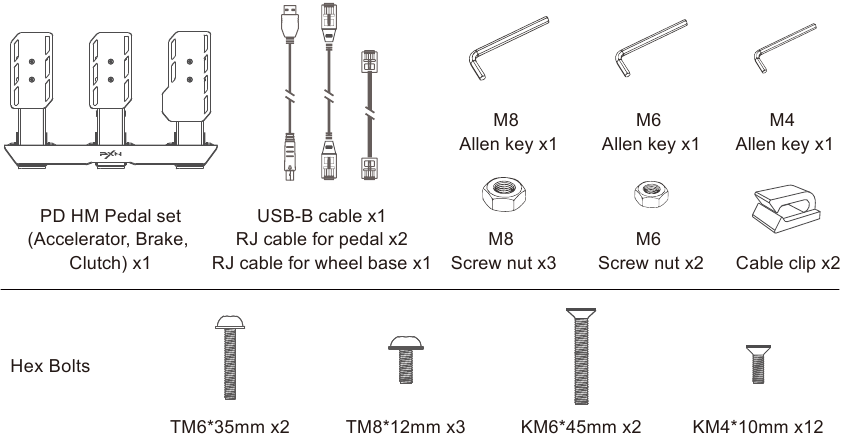

Inhoud van de verpakking

Installatie

De pedalen vastklemmen

Het pedaal kan worden geïnstalleerd op een beugel of een racestoel.

1. Lijn de schroefgaten aan de onderkant van het pedaal uit met de installatiegaten.
2. Zet het pedaal vast met schroeven en moeren.
3. Draai de schroeven en moeren vast met een inbussleutel en een steeksleutel.

Pedaalassemblage

Het pedaal kan aan een beugel of een racestoel worden bevestigd.

1. Haal de pedaalset en het pedaalbord eruit.

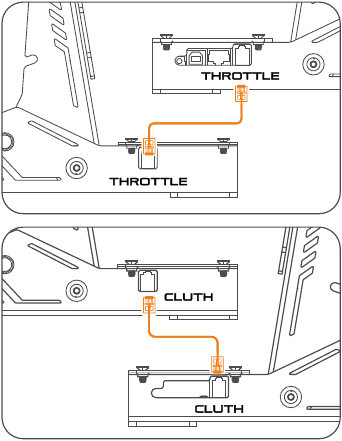

2. Sluit de koppeling en het gaspedaal aan op de rempedalen met behulp van een RJ-kabel.

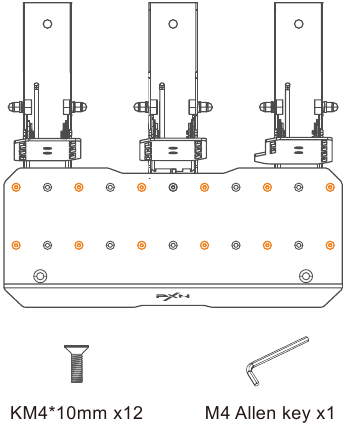

3. Bevestig drie pedaalsets op het pedaalbord met behulp van de meegeleverde KM4*10mm Hex-bouten en M4-inbussleutel.


Aansluiten op de PC

1. Zet het pedaal in de juiste positie vast.
2. Sluit het pedaal aan op de PC met behulp van een USB-B-kabel.
3. Druk na een succesvolle verbinding elk pedaal tot de maximale afstand in voor kalibratie voor gebruik.

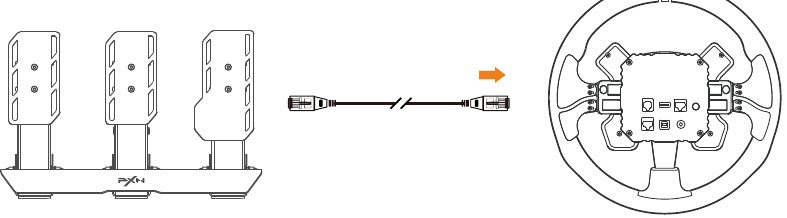

Aansluiten op de PXN-wielbasis

1. Zet het pedaal in de juiste positie vast.
2. Sluit het pedaal aan op de PXN-wielbasis met behulp van een RJ-kabel.
3. Druk na een succesvolle verbinding elk pedaal tot de maximale afstand in voor kalibratie voor gebruik.

Geavanceerde pedaalinstellingen

Download de APP op iOS: Zoek naar [PXN Wheel] in de App Store.

Download voor Android: Zoek [PXN Play] in Google Play.

Verbind de pedalen met de PXN-wielbasis en download de [PXN Wheel] APP op de mobiele telefoon om geavanceerde pedaalinstellingen te verkennen.
De belangrijkste functies van de APP zijn:

• Realtime dataweergave van het pedaal
• Aanpassing van de pedaallineariteit
• Meer functies zijn in ontwikkeling

Aandachtspunten

• Vermijd sterke trillingen, niet zelf demonteren, aanpassen of repareren.
• Voorkom dat er water of andere vloeistoffen in het product komen om schade te voorkomen.
• Vermijd opslag in vochtige, hoge temperatuur, olieachtige rook en andere plaatsen.
• Gooi het product niet in vuur om explosie te voorkomen.
• Kinderen moeten te allen tijde onder toezicht van een volwassene staan bij het gebruik van dit product.
• Als u problemen of suggesties heeft over het product, neem dan contact op met de verkoper of de after-services.

Productspecificaties

Veiligheid

• Sluit dit product met de juiste kracht aan, installeer en verwijder het, draai of trek niet aan de connectoren en kabels.
• Vermijd dat er water of andere vloeistoffen op het product of de connectoren komen.
• Demonteer, wijzig of repareer het product niet zelf. Alle reparaties moeten worden uitgevoerd door de fabrikant, zijn geautoriseerde vertegenwoordigers of gekwalificeerde technici.
• Gebruik alleen het bijgevoegde systeem/accessoires die door de fabrikant zijn gespecificeerd.

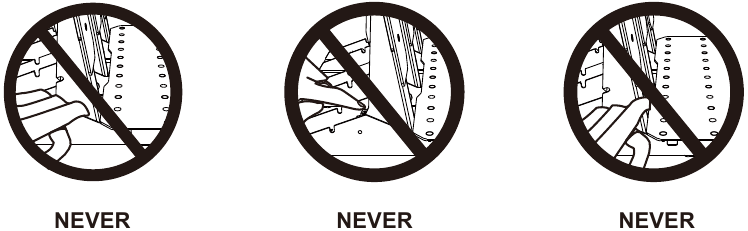

Pedaalset heeft beknellingsgevaar tijdens het spelen

• Houd de pedaalset buiten het bereik van kinderen.
• Plaats tijdens het spelen nooit uw vingers op of in de buurt van de zijkanten van de pedalen.
• Plaats tijdens het spelen nooit uw vingers op of in de buurt van de achterkant van het pedaal.
• Plaats tijdens het spelen nooit uw vingers op of in de buurt van de voorkant van het pedaal.

Automatische kalibratie van de pedalen
Na een succesvolle verbinding kalibreren de pedalen automatisch wanneer u elk pedaal tot de maximale afstand indrukt.

Druk nooit op de pedalen tijdens de zelfkalibratie van het racestuur of terwijl een game aan het laden is.
Gebruik de pedaalset om veiligheidsredenen nooit met blote voeten of alleen met sokken aan uw voeten.
PXN^® is niet verantwoordelijk voor letsel veroorzaakt door het gebruik van pedalen zonder schoenen.
Het product mag alleen worden gebruikt door gebruikers van 16 jaar of ouder.

Referenties

• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PXN PD HM Handleiding
