PreSonus Sub 8BT Handleiding

Overzicht

Inleiding

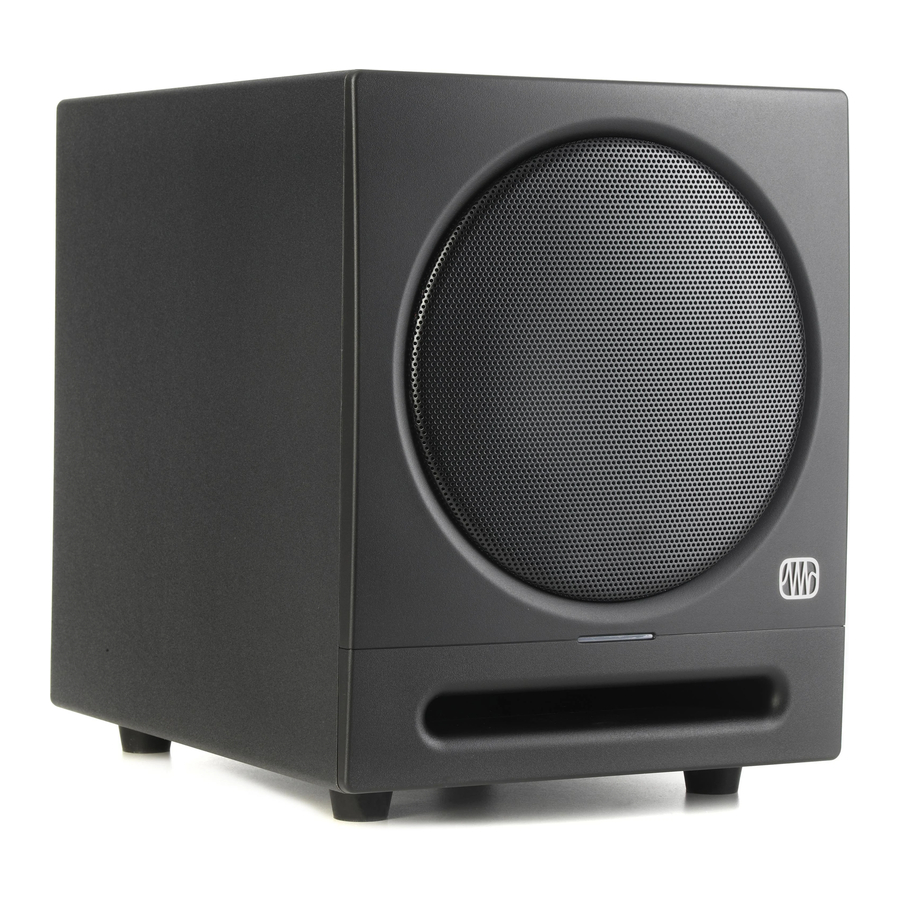

De Eris Sub 8BT is een actieve subwoofer met een 8-inch papiercomposiet driver met een rubberen rand met hoge dichtheid in een kast met een poort aan de voorkant. Deze configuratie zorgt voor een responsieve, gedefinieerde bas met lage vervorming. Het resultaat is een natuurlijk en muzikaal geluid dat full-range luidsprekers verbetert zonder ze te overschaduwen. Met het variabele (50 tot 130 Hz) laagdoorlaatfilter kun je de Eris Sub 8BT perfect afstemmen op je full-range systeem, waardoor het een ideale partner is voor compacte Eris full-range monitoren als onderdeel van een 2.1- of surround soundsysteem.

PreSonus Audio Electronics streeft naar voortdurende productverbetering en we waarderen uw suggesties zeer. Wij geloven dat de beste manier om ons doel van voortdurende productverbetering te bereiken is door te luisteren naar de echte experts: u! We moedigen u aan om My.PreSonus.com te bezoeken met eventuele vragen of opmerkingen over uw PreSonus Eris Sub 8BT. We waarderen de steun die u ons hebt getoond door de aankoop van dit product en zijn ervan overtuigd dat u zult genieten van uw Eris Sub 8BT!

OVER DEZE HANDLEIDING: We raden u aan deze handleiding te gebruiken om vertrouwd te raken met de functies, toepassingen en correcte aansluitprocedures voor uw Eris Sub 8BT voordat u deze aansluit. Dit helpt u problemen tijdens de installatie en configuratie te voorkomen.

Naast alle basisinformatie die u nodig hebt om uw Eris Sub 8BT aan te sluiten en te bedienen, biedt deze handleiding ook verschillende tutorials over de plaatsing, aansluitingen en kalibratie van de subwoofer.

Productregistratie

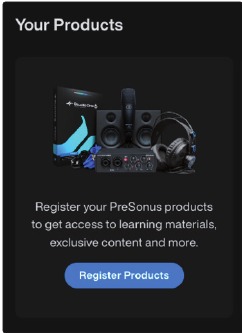

PreSonus streeft ernaar de beste ervaring voor onze klanten te leveren. MyPreSonus is een one-stop portaal voor alle behoeften van onze geregistreerde klanten. Via uw MyPreSonus-account kunt u al uw PreSonus-hardware- en softwareregistraties bekijken, contact opnemen met de ondersteuning, bestellingen volgen en meer.

Om uw Eris media referentiemonitoren te registreren, gaat u naar My. PreSonus.com en volgt u de instructies op het scherm.

OF

Download de MyPreSonus app uit de Apple App Store

of Google Play

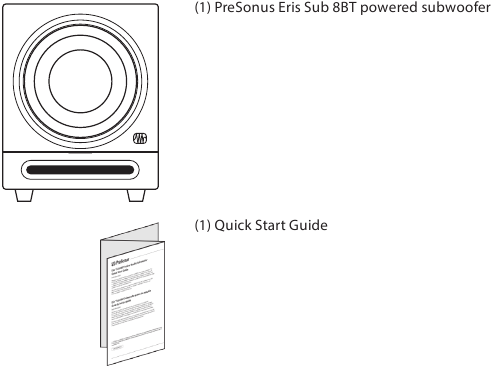

Wat zit er in de doos?

Uw Eris Sub 8BT-pakket bevat het volgende:

Samenvatting van Eris Sub 8BT-functies

• 8-inch composiet lagefrequentiedriver
• Bluetooth® 5.0 draadloze audio stereo-ingang
• 50W RMS, Klasse AB eindversterker
• 30 Hz tot 200 Hz frequentiebereik
• 100 dB SPL (Piek, @ 1 meter)
• Ingangsversterkingsregeling (-30 dB tot +6 dB, continu variabel)
• Continu variabel laagdoorlaatfilter (50 Hz tot 130 Hz)
• Uitschakelbaar hoogdoorlaatfilter verwijdert frequentie-inhoud onder 80 Hz van het full-range signaal dat van de Eris® Sub 8BT-uitgangen naar de hoofdluidspeakers wordt gestuurd
• Linker en rechter, gebalanceerde ¼-inch TRS en ongebalanceerde RCA-hoofdingangen
• Linker en rechter, gebalanceerde ¼-inch TRS en ongebalanceerde RCA passthrough-uitgangen voor het aansluiten van satellietspeakers
• Polariteitsinversieschakelaar
• Bescherming: RF-interferentie, uitgangsstroombegrenzing, overtemperatuur, aan/uit-transient, subsonisch filter
• Energiebesparende modus (wordt ingeschakeld na 40 minuten zonder signaal)

Aansluiting

Aansluitingen en bedieningselementen op het achterpaneel

Ingangen

Line-level ingangen. De Eris Sub 8BT biedt een keuze uit twee ingangsparen: een paar gebalanceerde ¼" TRS-ingangen en één paar RCA-ongebalanceerde ingangen. Wanneer beide aansluitingen in gebruik zijn, worden de RCA-ingangen opgeteld bij de TRS-aansluitingen.

Tip voor ervaren gebruikers:Sluit zowel de linker- als de rechteringang aan als u uw full-range monitoren aansluit op de uitgangen van de Eris Sub 8BT, of als u uw Eris Sub 8BT onafhankelijk van een stereobron gebruikt (zoals de PreSonus Monitor Station). Dit zorgt ervoor dat uw Eris Sub 8BT de lagefrequentie-inhoud van zowel de linker- als de rechterkant van een stereogeluidssignaal ontvangt. Als uw audiobron een mono- of LFE-uitgang biedt, hoeft u slechts één ingang aan te sluiten—L of R.

Ingangsversterking. Stelt het niveau van het ingangssignaal in voordat het wordt versterkt.

Uitgangen

Uitgangen. De Eris Sub 8BT biedt twee paar uitgangen: een paar gebalanceerde ¼" TRS-uitgangen en een paar RCA-ongebalanceerde uitgangen. Het full-range signaal dat is aangesloten op de stereo-ingangen op de Sub 8BT wordt doorgestuurd naar deze uitgangen. Gebruik deze uitgangen om uw belangrijkste linker- en rechterstudiomonitoren aan te sluiten. Als de High Pass Filter-schakelaar is ingeschakeld, worden frequenties onder 80 Hz niet van deze uitgangen verzonden.

Stroom

IEC-stroomaansluiting. Uw Eris Sub 8BT accepteert een standaard IEC-stroomkabel.

Verwijder de middelste aardingspen niet en gebruik geen afzonderlijke aardingsliftadapter, omdat dit tot een elektrische schok kan leiden.

Aan/uit-schakelaar. Dit is de aan/uit-schakelaar. De stroomstatus wordt aangegeven door het verlichte logo aan de voorkant van de kast.

AC-keuzeschakelaar. De ingangsspanning is in de fabriek ingesteld op het land waarnaar het is verzonden. Gebruik deze schakelaar alleen als u uw Eris Sub 8BT gebruikt in een land dat een andere standaardspanning gebruikt dan het land waar u uw Sub 8BT hebt gekocht.

Stand-by. Wanneer de stand-by is ingeschakeld, gaat uw Eris-subwoofer in de energiebesparende modus wanneer er meer dan 40 minuten geen audio wordt afgespeeld. Zodra de audio wordt hervat, wordt de energiebesparende modus uitgeschakeld.

Power / Bluetooth Status LED. De LED in het midden van het onderste voorpaneel geeft de stroomstatus aan.

Deze LED geeft ook de Bluetooth-status als volgt weer:

• Continu wit: Eris Sub 8BT is ingeschakeld en in stand-by modus.
• Continu blauw: Eris Sub 8BT is ingeschakeld en niet in stand-by modus.
• Knipperend blauw en groen: Eris Sub 8BT bevindt zich in de koppelmodus.
• Continu groen: Eris Sub 8BT is gekoppeld aan een bluetooth-apparaat.

Gebruikersbediening

Polariteit. De polariteitsknop keert de polariteit van de ingangssignalen om.

Tip voor ervaren gebruikers: Zodra u uw Sub 8BT op uw systeem hebt aangesloten, kunt u experimenteren met elke instelling terwijl u naar uw favoriete muziek luistert. Laat deze schakelaar in de positie staan waar de bas het luidst was.

Hoogdoorlaatfilter. Verwijdert frequentie-inhoud onder 80 Hz van het full-range signaal dat van de Sub 8BT-uitgangen wordt verzonden. Dit is handig als uw belangrijkste studiomonitoren geen eigen hoogdoorlaatfilter hebben.

Tip voor ervaren gebruikers: Het achterlaten van frequentie-inhoud onder 80 Hz in full-range monitoren kan de hoogste frequenties die door de Eris Sub 8BT worden weergegeven, opheffen of versterken. Dit kan de basweergave van het algehele systeem modderig en slecht gedefinieerd maken. Door uw full-range luidsprekers af te rollen, creëert u een meer lineaire frequentierespons tussen de subwoofer en de full-range inhoud.

Laagdoorlaatfilter. Deze regelaar bepaalt de bovengrens van het frequentiebereik dat wordt weergegeven door de Eris Sub 8BT. Als u het ingebouwde High Pass Filter hebt ingeschakeld, stelt u de Low Pass Filter-regelaar in op 80 Hz. Stel anders de Low Pass Filter-regelaar in op de laagste frequentie die uw hoofdmonitoren betrouwbaar kunnen weergeven.

Aansluitschema's

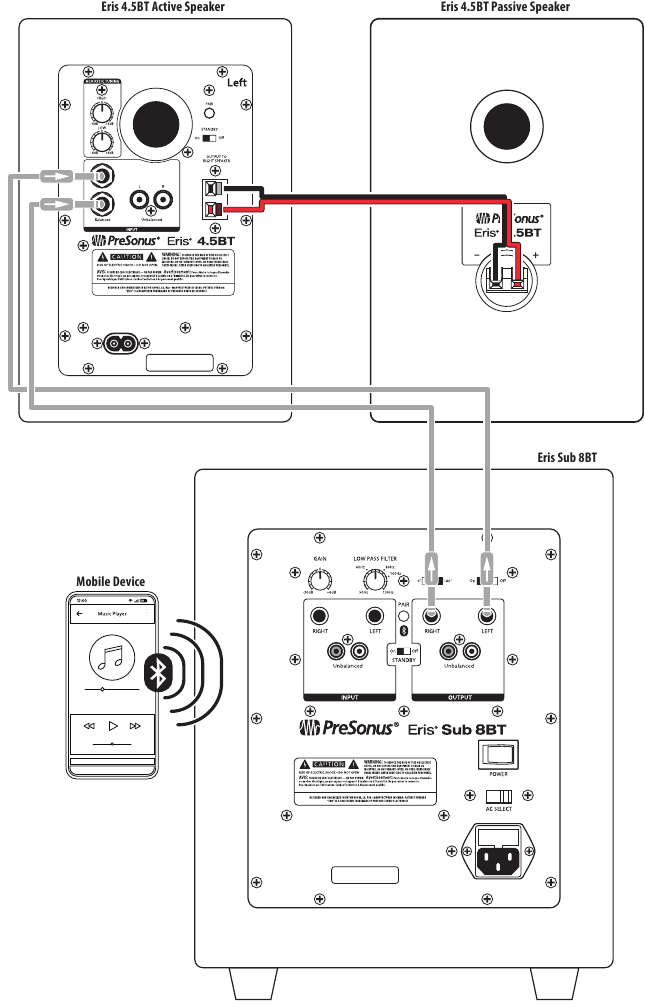

Basisconfiguratie: Mediaspeler/mobiel apparaat

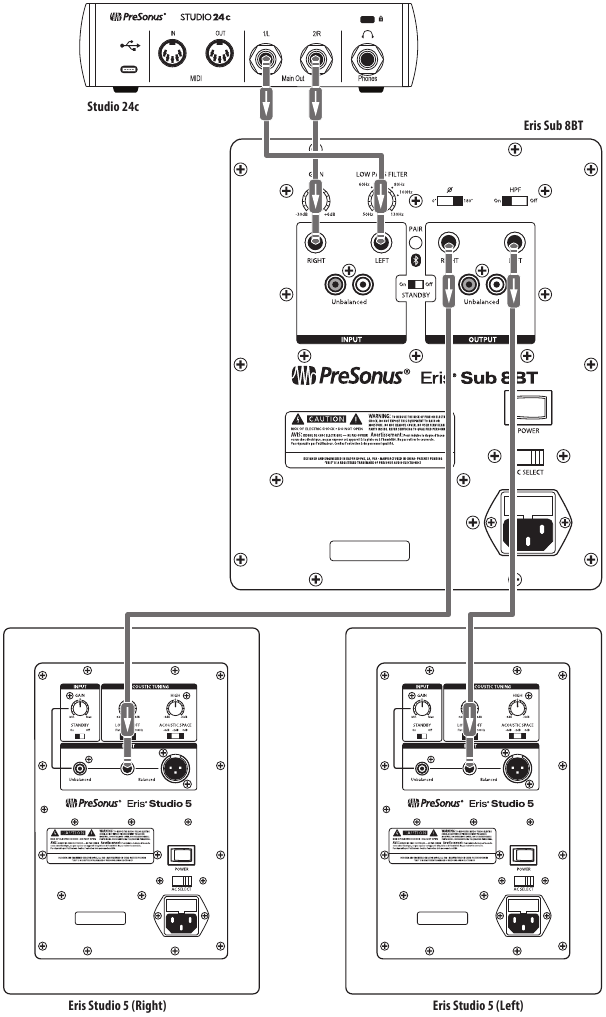

Basisconfiguratie: Audio-interface

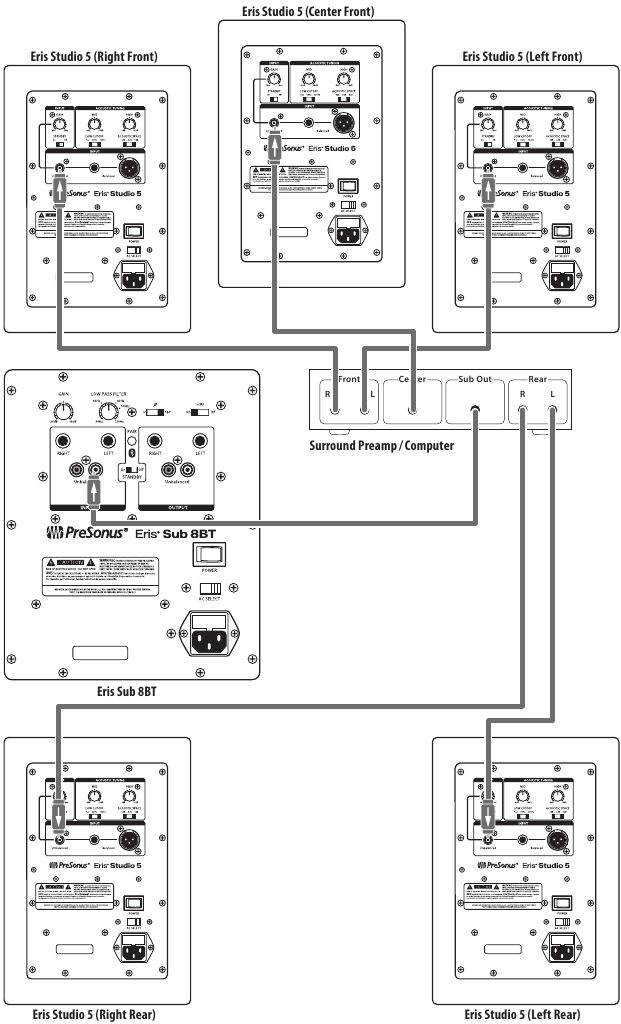

Geavanceerde configuratie: Home Theater

Bluetooth koppelen

Uw Eris Sub 8BT kan worden gekoppeld met elk Bluetooth-apparaat voor het afspelen van audio. Om uw subwoofer te koppelen, houdt u eerst de koppelknop op de achterkant van de subwoofer drie seconden ingedrukt.

De Power/Bluetooth LED aan de voorkant van de actieve luidspreker knippert blauw en groen, wat aangeeft dat het koppelen actief is.

Selecteer "Eris Sub 8BT" op uw Bluetooth-apparaat.

Zodra uw Eris-subwoofer is gekoppeld, brandt de Power/Bluetooth LED groen.

Tip voor ervaren gebruikers: U kunt een extra apparaat koppelen door deze stappen te herhalen. Uw Eris Sub 8BT kan twee Bluetooth-apparaatkoppelingen opslaan, hoewel audio slechts van één Bluetooth-apparaat tegelijk kan worden gestreamd. Wanneer u uw Eris Sub 8BT inschakelt, worden uw opgeslagen Bluetooth-apparaten automatisch gekoppeld als ze zich binnen bereik bevinden.

Handleidingen

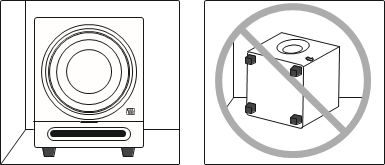

Subwooferplaatsing

Het doel van een goede subwooferplaatsing is om je systeem zo in te stellen dat je subwoofer fungeert als een natuurlijk verlengstuk van je full-range monitoren, zonder de algehele basrespons van je kamer te versterken of een bepaalde frequentie of frequentiebereik te overdrijven. Omdat lage frequenties niet directioneel zijn - dat wil zeggen, mensen kunnen niet waarnemen uit welke richting lage frequenties komen - ben je niet beperkt tot het plaatsen in de buurt van je full-range monitoren. Het plaatsen van je Sub 8BT aan dezelfde kant van de kamer als je fullrange monitoren biedt echter meestal de beste luisterervaring.

Een snelle manier om de beste locatie voor je subwoofer te vinden, is door hem tijdelijk op de grond te plaatsen waar je normaal naar je systeem zou luisteren en vervolgens wat muziek af te spelen die veel bas bevat. Loop rond in de helft van de kamer waar je je full-range monitoren hebt geplaatst totdat je de plek vindt waar de bas het beste klinkt. Over het algemeen wil je voorkomen dat je je subwoofer te dicht bij reflecterende oppervlakken plaatst, zoals een muur of in een hoek, omdat dit de basenergie overdrijft en je Sub 8BT "boomerig" laat klinken.

Zodra je de plek in de kamer hebt gevonden waar de bas het soepelst klinkt, plaats je je Sub 8BT op die plek, ga je terug naar de luisterpositie en luister je er nog een keer naar. Mogelijk moet je de locatie aanpassen; blijf gewoon kleine aanpassingen maken (ongeveer 30 cm per keer) totdat de basrespons zo gelijkmatig mogelijk klinkt.

Niveaukalibratie

Het afstemmen van de niveaus van de monitoren in je systeem op je subwoofer is een eenvoudige extra stap die je zal helpen om een consistente luisteromgeving te creëren. Dit zorgt ervoor dat je subwoofer niet te luid is bij sommige soorten muziek en niet luid genoeg bij andere. Je hebt hiervoor een SPL-meter en wat roze ruis nodig; gelukkig zijn er veel goedkope en gratis SPL-meter-apps voor vrijwel elk type smartphone, evenals een verscheidenheid aan gratis roze ruis-samples online die prima werken.

Hieronder volgt een korte handleiding over het afstemmen van het niveau van je monitoren:

1. Sluit je monitoren en Eris Sub 8BT aan zoals weergegeven in een van de aansluitschema's in het gedeelte Aansluitschema's.
   Power User Tip: Als je systeem een EQ heeft, schakel deze dan uit of zet hem op flat. Je kunt je complete systeem naar smaak EQen zodra de niveaus gelijkmatig zijn afgestemd.

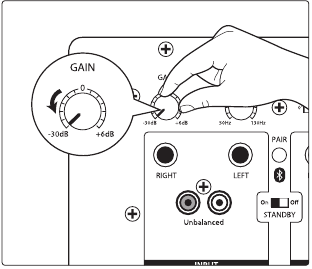

2. Zet de ingangsniveaus van je Eris Sub 8BT en je full-range monitoren op de laagste stand.

3. Speel roze ruis af via je luidsprekers. Je zou nog niets moeten horen.

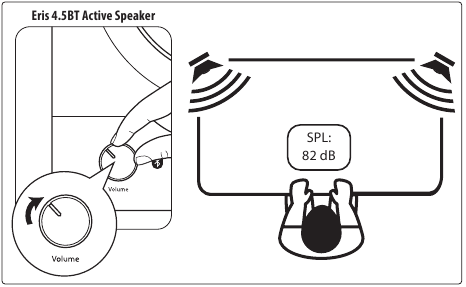

4. Begin langzaam het volume van je linker monitor te verhogen totdat het akoestische niveau van de roze ruis 82 dB SPL bereikt op je SPL-meter wanneer gemeten op je luisterpositie. Schakel je linker monitor uit en herhaal dit met je rechter monitor. Als je monitoren gebruikt die een enkele niveauregeling bieden voor zowel de linker- als de rechterkant, zoals de Eris 3.5BT, 4.5BT of 5BT, speel dan roze ruis af via beide monitoren en verhoog het volume totdat je SPL-meter 85 dB aangeeft.
   Power User Tip: Als 82 dB of 85 dB te luid of te stil is voor je kamer, stel het niveau dan in op een niveau dat comfortabeler is voor je luisterbehoeften. Zorg er wel voor dat je hetzelfde niveau instelt voor zowel de linker- als de rechtermonitor.
5. Schakel je full-range monitoren uit. Als je Sub 8BT is aangesloten op de Sub Out op een luidspreker met een speciale Sub Out, zet je het ingangsvolume van je Eris Sub 8BT op "0" en ga je verder naar stap 7.

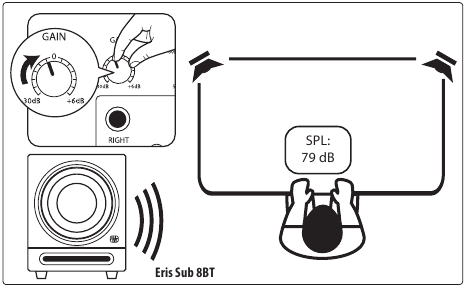

6. Begin langzaam het ingangsvolume op je Eris Sub 8BT te verhogen totdat het akoestische niveau van de roze ruis 79 dB SPL bereikt op je SPL-meter wanneer gemeten op je luisterpositie.


7. Zet het lowpass-filter op je Eris Sub 8BT op 130 Hz. Dit zorgt voor een frequentie-overlap tussen je Sub 8BT en je full-range systeem.
8. Speel roze ruis af via je volledige systeem en experimenteer met de polariteitschakelaar op je Eris Sub 8BT om te zien welke positie de beste basrespons biedt. Laat de polariteitschakelaar staan waar de bas het luidst is.
9. Speel nu wat muziek af via je systeem en experimenteer met het lowpass- filter op je Eris Sub 8BT totdat je de meest natuurlijke overgang vindt tussen je full-range monitoren en je subwoofer. Als je full-range monitoren zijn aangesloten op de uitgangen van je Sub 8BT, kun je proberen het 80 Hz High Pass filter op de Sub 8BT in te schakelen en het lowpass-filter in te stellen op 80 Hz.

Power User Tip: Zodra je de niveaus van je full-range monitoren en Eris Sub 8BT hebt afgestemd, gebruik je hun volumeregelaars niet om het algehele niveau aan te passen; gebruik in plaats daarvan het volume op je audioapparaat (computer, iPad, tv, enz.). Dit zorgt ervoor dat je luidsprekerniveaus afgestemd blijven.

Power User Tip #2: De hierboven genoemde SPL-cijfers zijn richtlijnen. Bij het verhogen van het uitgangsniveau kan het punt waarop je Eris Sub 8BT 79 dB SPL bereikt, sterk afhankelijk zijn van de akoestische respons van de kamer waarin hij is opgesteld. Staande golven kunnen resonantie veroorzaken rond 79 dB, waardoor je het eerder bereikt dan verwacht; kamfiltering kan ervoor zorgen dat je het helemaal niet bereikt.

Technische specificaties

Je Eris-subwoofer instellen voor de beste prestaties

1. Gebruik gebalanceerde kabels bij het fysiek aansluiten van je subwoofer op je audioapparaat. Een gebalanceerde kabel is een type audiokabel dat drie geleiders gebruikt (twee signaaldraden en een aardgeleider) om audiosignalen te verzenden. Gebalanceerde kabels helpen ruis of storing die langs de kabellengte wordt opgevangen, te onderdrukken. Ongebalanceerde kabels zijn gevoeliger voor ruis en storing en moeten worden vermeden.
2. Zorg ervoor dat je subwoofer is aangesloten op een goede stroombron. Onstabiele of lawaaierige stroombronnen kunnen ongewenste ruis in je audiosignaal veroorzaken. Gebruik indien nodig een overspanningsbeveiliging of stroomconditioner.
3. Houd je kabels uit de buurt van stroombronnen en andere elektronische apparaten om elektromagnetische interferentie te voorkomen die kan leiden tot brommen, zoemen of andere ruis in je audiosignaal.
4. Plaats je subwoofer correct om ruis te minimaliseren. Houd ze op een redelijke afstand van andere elektronische apparaten om interferentie te voorkomen.
5. Een juiste gain staging kan je helpen ruis in je audiosignaal te voorkomen. Gain staging verwijst naar het proces van het instellen van de ingangs- en uitgangsniveaus van audiosignalen in een opname- of mixsysteem om een optimale geluidskwaliteit te bereiken en vervorming te voorkomen. Zorg ervoor dat je ingangsniveaus niet te laag of te hoog zijn. Houd je niveaus binnen een redelijk bereik en vermijd het oversturen van je audio-interface of mixer.

Probleemoplossing

Geen stroom.
Zorg er eerst voor dat je Eris Sub 8BT is aangesloten. Als deze is aangesloten op een stroomconditioner, controleer dan of de stroomconditioner is ingeschakeld en functioneert. Als het probleem blijft bestaan, koppel dan de stroomkabel los van je studiomonitor en controleer de zekering op het achterpaneel. Het type zekering dat nodig is voor je monitor staat vermeld onder de stroomingang. Zorg ervoor dat je de juiste zekering gebruikt voor de ingestelde ingangsspanning. Als de zekering opnieuw doorbrandt, moet je contact opnemen met PreSonus voor een reparatie.

Geen audio.
Als je Eris Sub 8BT lijkt in te schakelen, maar je geen geluid hoort bij het afspelen van audio (de lampjes branden wel, maar er is niemand thuis), controleer dan eerst of de kabels die op de subwoofer zijn aangesloten correct werken. Controleer ook of de Input Level (ingangsniveau) regelaar is ingesteld om voldoende versterking te bieden.

Brom.
Meestal wordt brom veroorzaakt door een aardlus. Controleer of alle audioapparatuur is aangesloten op dezelfde stroombron. Als je geen stroomconditioner gebruikt, raden we je ten zeerste aan er een toe te voegen. Dit helpt niet alleen om brom te minimaliseren, het beschermt je apparatuur ook beter tegen stroompieken, brown-outs, enz.

Gebruik waar mogelijk gebalanceerde kabels.
Als je audioapparaat geen gebalanceerde uitgang biedt, kun je deze aansluiten op een DI (direct-injection) box, die een ground-lift schakelaar en een gebalanceerde uitgang biedt.

Zorg er ten slotte voor dat je audiokabels niet in de buurt van stroomkabels liggen en gebruik kabels met de juiste lengte voor je toepassing. Het gebruik van kabels die te lang zijn, verhoogt niet alleen het risico op ruis, het vergroot ook de kans dat de kabels opgerold zijn, waardoor in wezen een antenne ontstaat die allerlei soorten audio-interferentie oppikt.

Het avondeten is geserveerd

Extra bonus: PreSonus' voorheen Top Secret recept voor...
Andouille & Duitse rodekool Po-Boys

Ingrediënten:

• 1 kleine ui
• 3 el verse gember
• 1 kleine krop rode kool
• 1 tl zout
• 3 el honing
• ¼ kop rode wijnazijn
• 340 gram Andouille- of braadworst, in de lengte gesneden
• 113 gram Muensterkaas
• Creoolse of Duitse mosterd naar smaak
• 1 brood Frans brood

Bereidingswijze:

1. Verhit 2 eetlepels plantaardige olie in een grote koekenpan. Voeg uien en gember toe en bak ze ongeveer 3 minuten tot de uien beginnen te slinken. Voeg kool, azijn en honing toe en bak het geheel ongeveer 5 minuten. Voeg zout naar smaak toe en zet apart.
2. Verhit olie in een koekenpan tot heet. Voeg worst gesneden kant naar beneden toe tot mooi bruin, draai om en bak ongeveer 5 minuten tot volledig gaar.
3. Snijd het brood in de lengte door, leg een bedje van kool, dan worst en kaas erop. Rooster onder de grill of in een hete oven tot de kaas gesmolten is en het brood knapperig is.
4. Smeer mosterd op het brood. De sandwich kan vervolgens in 2-3 stukken worden gesneden en gedeeld (of niet als je echt honger hebt).

BONUS: Extra kool kan worden gebruikt als smaakmaker bij vlees, eieren, sandwiches, enz.
