PreSonus Temblor T8 Handleiding

Overzicht

Inleiding

Bedankt voor de aanschaf van de actieve studio-subwoofer PreSonus Temblor T8. PreSonus Audio Electronics heeft de T8 ontworpen met behulp van hoogwaardige componenten om optimale prestaties te garanderen die lang meegaan.
De Temblor T8 is een actieve subwoofer met een naar beneden gerichte 8-inch glascomposiet driver met een rubberen rand met hoge dichtheid in een kast met een poort aan de voorkant. Deze configuratie biedt een responsieve, gedefinieerde bas met lage vervorming. Het resultaat is een natuurlijk en muzikaal geluid dat full-range luidsprekers versterkt zonder ze te overschaduwen. Met het variabele (50 tot 130 Hz) low-pass filter kunt u de Temblor T8 afstemmen op uw full-range systeem, waardoor het de ideale oplossing is voor 2.1 en surround sound toepassingen.

We raden u aan om My.PreSonus.com te bezoeken met vragen of opmerkingen over uw PreSonus Temblor T8. We waarderen de steun die u ons hebt betoond door de aankoop van dit product en zijn ervan overtuigd dat u zult genieten van uw Temblor T8!

Samenvatting van producteigenschappen

• Naar beneden gerichte actieve subwoofer met 200 watt, Klasse AB versterker
• 8-inch glascomposiet woofer met rubberen rand met hoge dichtheid
• Frequentiebereik: 30-200 Hz
• Variabele lowpass filterregeling: 50-130 Hz
• 80 Hz highpass filter (met defeat switch) voor satellietverbindingen
• Kast met poort aan de voorkant
• Power-down / Standby-modus

Aansluiting

Wat zit er in de doos

Naast deze handleiding bevat uw Temblor T8-pakket het volgende:

• (1) PreSonus Temblor T8 aangedreven subwoofer

• (1) IEC-voedingskabel

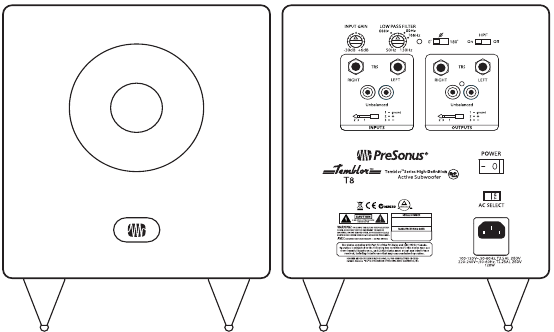

Aansluitingen en bedieningselementen op het achterpaneel

Ingangen

Line-level Inputs: De Temblor T8 biedt een keuze uit twee ingangsparen: een paar gebalanceerde ¼" TRS-ingangen en één paar RCA ongebalanceerde ingangen. Wanneer beide aansluitingen in gebruik zijn, worden de RCA-ingangen opgeteld bij de TRS-aansluitingen.

Power User Tip: Sluit zowel de linker- als de rechteringang aan als u uw full-range monitoren aansluit op de uitgangen van de T8, of als u uw Temblor T8 onafhankelijk van een stereobron gebruikt (zoals de PreSonus Monitor Station). Dit zorgt ervoor dat uw Temblor T8 de lage frequenties van zowel de linker- als de rechterkant van een stereo audiosignaal ontvangt. Als uw audiobron een mono- of LFE-uitgang biedt, hoeft u slechts één ingang aan te sluiten - ofwel L of R.

Input Gain: Stelt het niveau van het ingangssignaal in voordat het wordt versterkt.

Uitgangen

Outputs: De Temblor T8 biedt twee paar uitgangen: een paar gebalanceerde ¼" TRS-uitgangen en een paar RCA ongebalanceerde uitgangen. Het full-range signaal dat is aangesloten op de stereo-ingangen van de T8 wordt doorgestuurd naar deze uitgangen. Gebruik deze uitgangen om uw belangrijkste linker- en rechterstudiomonitoren aan te sluiten.
Als de High Pass Filter-schakelaar is ingeschakeld, worden frequenties onder 80 Hz niet van deze uitgangen verzonden.

Stroom

IEC Power Connection: Uw Temblor T8 accepteert een standaard IEC-voedingskabel.

Verwijder de middelste aardingspen niet en gebruik geen afzonderlijke ground-lift adapter, omdat dit kan leiden tot een elektrische schok.

Power Switch: Dit is de aan/uit-schakelaar. De stroomstatus wordt aangegeven door het verlichte logo op de voorkant van de kast.
Power User Tip: Uw Temblor T8 beschikt over een Standby-modus. Wanneer er langer dan tien minuten geen signaal aanwezig is, verlaagt uw T8 het stroomverbruik tot minder dan 0,5 W totdat er weer een signaal aanwezig is. Het verlichte logo op de voorkant van uw T8 wordt wit wanneer de Standby-modus actief is

AC Select Switch: De ingangsspanning is in de fabriek ingesteld om overeen te komen met het land waarnaar deze is verzonden. Gebruik deze schakelaar alleen als u uw Temblor T8 gebruikt in een land dat een andere standaardspanning gebruikt dan het land waar u uw T8 hebt gekocht.

Gebruikersbediening

Polarity: De Polarity (Polariteit) knop keert de polariteit van de ingangssignalen om.
Power User Tip: Nadat u uw T8 op uw systeem hebt aangesloten, kunt u experimenteren met elke instelling terwijl u naar uw favoriete muziek luistert. Laat deze schakelaar in de positie staan waar de bas het luidst was.

High Pass Filter: Verwijdert frequenties onder 80 Hz uit het full-range signaal dat wordt verzonden vanaf de T8-uitgangen. Dit is handig als uw belangrijkste studiomonitoren geen eigen high-pass filter hebben.
Power User Tip: Het laten van frequenties onder 80 Hz in full-range monitoren kan de hoogste frequenties die worden gereproduceerd door de Temblor T8 tenietdoen of versterken. Dit kan de basrespons van het algehele systeem modderig en slecht gedefinieerd maken. Door uw full-range luidsprekers af te rollen, creëert u een meer lineaire frequentierespons tussen de subwoofer en de full-range content.

Low Pass Filter: Deze regelaar bepaalt de bovengrens van het frequentiebereik dat wordt gereproduceerd door de Temblor T8. Als u het ingebouwde high-pass filter hebt ingeschakeld, stelt u de Low Pass Filter-regelaar in op 80 Hz. Stel anders de Low Pass Filter-regelaar in op de laagste frequentie die uw belangrijkste monitoren betrouwbaar kunnen reproduceren.

Aansluitschema's

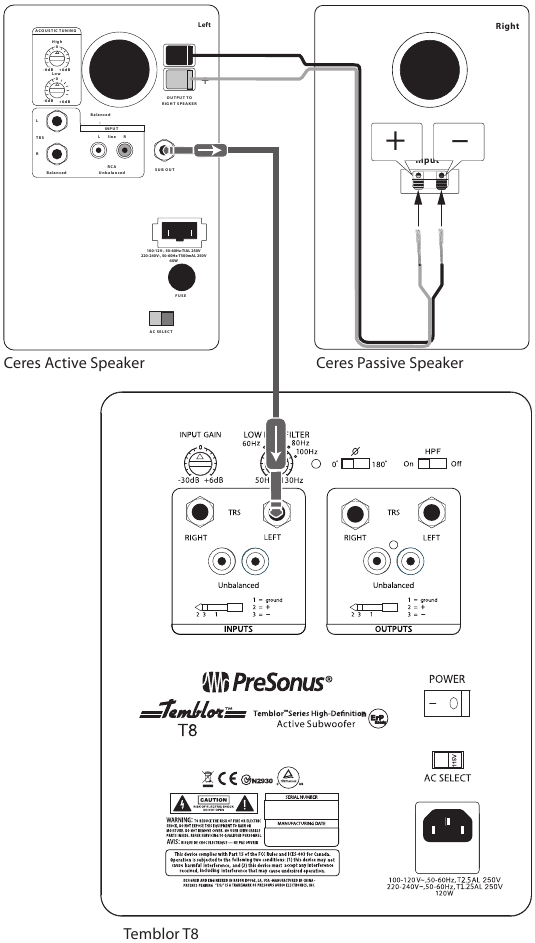

Basisconfiguratie

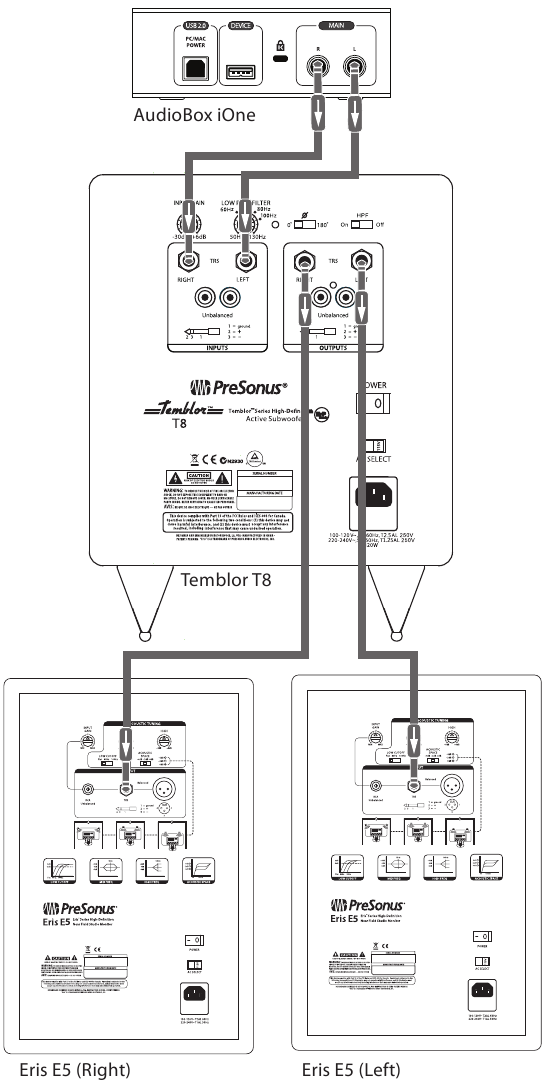

Geavanceerde configuratie

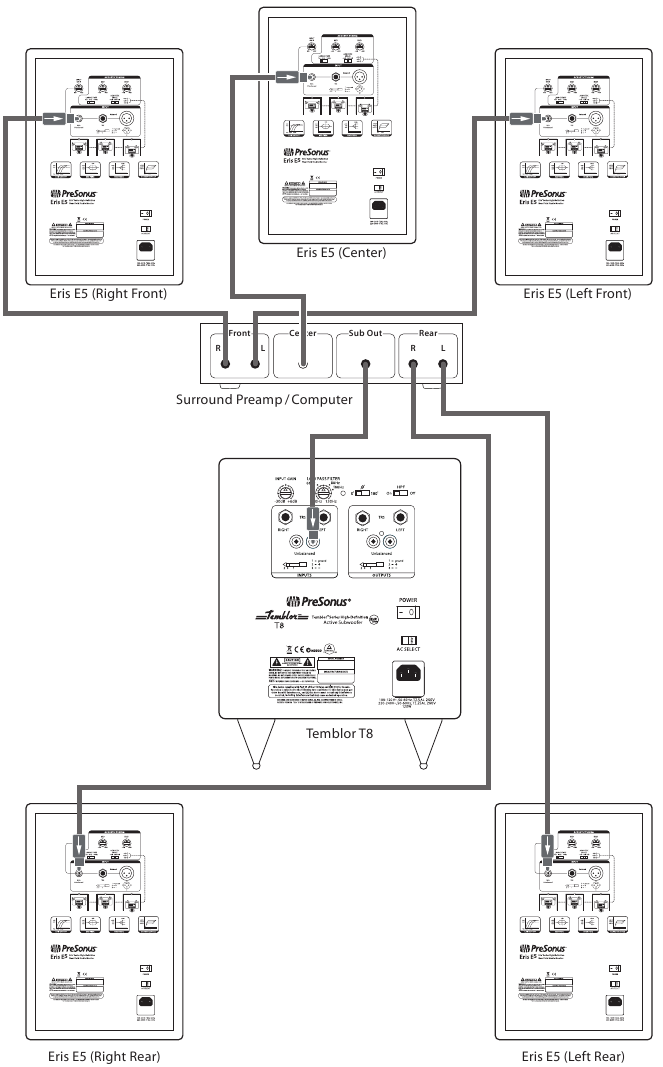

Home Theater-configuratie

Tutorials

Unit Placement

Het doel van een goede plaatsing van de subwoofer is om uw systeem zo in te stellen dat uw subwoofer fungeert als een natuurlijk verlengstuk van uw full-range monitors, zonder de algehele basrespons van uw ruimte te versterken of een bepaalde frequentie of frequentiebereik te overdrijven. Omdat lage frequenties niet directioneel zijn—dat wil zeggen, mensen kunnen niet de richting waarnemen waaruit lage frequenties komen— bent u niet beperkt tot het plaatsen ervan in de buurt van uw full-range monitors. Het plaatsen van uw T8 aan dezelfde kant van de kamer als uw full-range monitors zorgt echter meestal voor de beste luisterervaring.
Een snelle manier om de beste locatie voor uw subwoofer te vinden, is door deze tijdelijk op de grond te plaatsen waar u normaal gesproken naar uw systeem zou luisteren en vervolgens wat muziek af te spelen die veel bas bevat. Loop rond in de helft van de kamer waar u uw full-range monitors hebt geplaatst totdat u de plek vindt waar de bas het beste klinkt. Over het algemeen wilt u voorkomen dat u uw subwoofer te dicht bij reflecterende oppervlakken plaatst, zoals een muur of in een hoek, omdat dit de basenergie zal overdrijven en uw T8 "boomy" zal laten klinken.
Zodra u de plek in de kamer hebt gevonden waar de bas het meest gelijkmatig klinkt, plaatst u uw T8 op die plek, keert u terug naar de luisterpositie en luistert u er opnieuw naar. Mogelijk moet u de locatie aanpassen; blijf kleine aanpassingen maken (ongeveer 30 cm per keer) totdat de basrespons zo gelijkmatig mogelijk klinkt.

Level Calibration

Het matchen van de niveaus van de monitors in uw systeem met uw subwoofer is een eenvoudige extra stap die u zal helpen om een consistente luisteromgeving te bereiken. Dit zorgt ervoor dat uw subwoofer niet te luid is bij sommige soorten muziek en niet luid genoeg bij andere soorten muziek. U hebt een SPL-meter en wat roze ruis nodig om dit te doen; gelukkig zijn er veel goedkope en gratis SPL-meter-apps voor zowat elk type smartphone, evenals een verscheidenheid aan gratis roze ruis-samples online die het werk prima zullen doen.

Hieronder volgt een korte tutorial over het matchen van het niveau van uw monitors:

1. Sluit uw monitors en Temblor T8 aan zoals weergegeven in een van de aansluitschema's in Sectie "Aansluitingen en bedieningselementen op het achterpaneel".
   Power User Tip: Als uw systeem een EQ heeft, schakel deze dan uit. U kunt uw complete systeem naar smaak EQ'en zodra de niveaus gelijkmatig zijn afgestemd.

2. Zet de ingangsniveaus van uw Temblor T8 en uw full-range monitors op de laagste stand.

3. Speel roze ruis af via uw luidsprekers. U zou nog niets moeten horen.
4. Begin langzaam het volume van uw linker monitor te verhogen totdat het akoestische niveau van de roze ruis 82 dB SPL bereikt op uw SPL-meter wanneer gemeten op uw luisterpositie. Schakel uw linker monitor uit en herhaal dit met uw rechter monitor.
   Als u monitors gebruikt die een enkele niveau-regelaar bieden voor zowel de linker- als de rechterkant, zoals de Ceres C3.5BT, C4.5BT of Eris 4.5BT, speel dan roze ruis af via beide monitors en verhoog het volume totdat uw SPL-meter 85 dB aangeeft.
   Power User Tip: Als 82 dB of 85 dB te luid of te stil is voor uw kamer, stel het niveau dan in op een niveau dat comfortabeler is voor uw luisterbehoeften. Zorg er wel voor dat u hetzelfde niveau instelt voor zowel de linker- als de rechtermonitor.

5. Schakel uw full-range monitors uit. Als uw T8 is aangesloten op de Sub Out op een Ceres C3.5BT of C4.5BT, zet dan het ingangsvolume van uw Temblor T8 op "0" en ga verder met stap 7.
6. Begin langzaam het ingangsvolume op uw Temblor T8 te verhogen totdat het akoestische niveau van de roze ruis 79 dB SPL bereikt op uw SPL-meter wanneer gemeten op uw luisterpositie.

7. Stel het lowpass-filter op uw T8 in op 130 Hz. Dit creëert een frequentie-overlap tussen uw T8 en uw full-range systeem.

8. Speel roze ruis af via uw volledige systeem en experimenteer met de polariteitschakelaar op uw Temblor T8 om te zien welke positie de beste basrespons biedt. Laat de polariteitschakelaar staan waar de bas het luidst is.
9. Speel nu wat muziek af via uw systeem en experimenteer met het lowpass-filter op uw T8 totdat u de meest natuurlijke overgang vindt tussen uw full-range monitors en uw subwoofer. Als uw full-range monitors zijn aangesloten op de uitgangen van uw T8, kunt u proberen het 80 Hz highpass-filter op de T8 in te schakelen en het lowpass-filter in te stellen op 80 Hz.

Power User Tip: Zodra u de niveaus van uw full-range monitors en T8 hebt afgestemd, gebruik dan niet hun volumeknoppen om het algehele niveau aan te passen; gebruik in plaats daarvan het volume op uw audioapparaat (computer, iPad, tv, enz.). Dit zorgt ervoor dat uw luidsprekerniveaus op elkaar afgestemd blijven.

Technische specificaties

Probleemoplossing

Geen stroom

Zorg er eerst voor dat uw Temblor T8 is aangesloten. Als deze is aangesloten op een stroomconditioner, controleer dan of de stroomconditioner is ingeschakeld en functioneert.
Als dit het geval is, maar er nog steeds geen stroom naar de T8 gaat, neem dan contact op met PreSonus voor een reparatie.

Geen audio

Als uw Temblor T8 lijkt in te schakelen, maar u geen geluid hoort bij het afspelen van audio (de lampjes branden, maar er is niemand thuis), controleer dan eerst of de kabels die op de subwoofer zijn aangesloten correct werken. Controleer ook of de Input Level (ingangsniveau) regelaar is ingesteld om voldoende versterking te bieden.

Brom

Meestal wordt brom veroorzaakt door een aardlus. Controleer of alle audioapparatuur is aangesloten op dezelfde stroombron. Als u geen stroomconditioner gebruikt, raden we u ten zeerste aan er een toe te voegen. Dit helpt niet alleen om brom te minimaliseren, maar het beschermt uw apparatuur ook beter tegen stroompieken, brownouts, enz.
Gebruik waar mogelijk gebalanceerde kabels. Als uw audioapparaat geen gebalanceerde uitgang biedt, kunt u het aansluiten op een DI (direct-injection) box, die een aardlift-schakelaar en een gebalanceerde uitgang biedt.
Zorg er ten slotte voor dat uw audiokabels niet in de buurt van stroomkabels lopen en gebruik kabels die de juiste lengte hebben voor uw toepassing. Het gebruik van kabels die te lang zijn, verhoogt niet alleen het risico op ruis, maar verhoogt ook de kans dat de kabels zijn opgerold, waardoor in feite een antenne ontstaat die allerlei soorten audio-interferentie oppikt.

Garantie

Hoe garantieservice te verkrijgen (VS):

1. U moet een actief gebruikersaccount hebben bij PreSonus en uw hardware moet bij uw account geregistreerd zijn. Als u geen account hebt, gaat u naar: http://www.presonus.com/registration en voltooit u de registratieprocedure.
2. Neem contact op met onze afdeling Technische ondersteuning via (225) 216-7887 of registreer een supportticket op: http://support.presonus.com. OM DE MOGELIJKHEID TE VOORKOMEN DAT U EEN PRODUCT OPSTUURT DAT GEEN PROBLEEM HEEFT, MOETEN ALLE SERVICEAANVRAGEN WORDEN BEVESTIGD DOOR ONZE AFDELING TECHNISCHE ONDERSTEUNING.

Hoe garantieservice te verkrijgen (buiten de VS):

1. U moet een actief gebruikersaccount hebben bij PreSonus en uw hardware moet bij uw account geregistreerd zijn. Als u geen account hebt, gaat u naar: http://www.presonus.com/registration en voltooit u de registratieprocedure.
2. Neem contact op met de afdeling Technische ondersteuning/Service voor uw regio op http://www.presonus.com/buy/international_distributors en volg de procedures die uw PreSonus-contactpersoon u verstrekt.

Als u vragen hebt over deze garantie of de ontvangen service, kunt u contact opnemen met PreSonus (VS) via (225) 216-7887 of met een van onze geautoriseerde internationale distributeurs op: http://www.presonus.com/buy/international_distributors.

Productkenmerken, ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Het voorheen Top Secret recept voor rijstvulling van PreSonus

Ingrediënten:
1 pond gemalen rundvlees
1 pond gehakte kippenlever
1 ui (in blokjes gesneden)
2 groene paprika's (in blokjes gesneden)
4-6 selderijstengels (in blokjes gesneden)
2 teentjes knoflook (fijngehakt)
¼ C. gehakte verse peterselie
3 C. kippenbouillon
6 C. gekookte rijst
1 el. olie
Zout en peper naar smaak
Cayennepeper naar smaak

Kookinstructies:

1. Verhit in een grote pan de olie op middelhoog vuur en voeg vlees, zout en peper naar smaak toe. Roer tot het vlees bruin begint te worden.
2. Zet het vuur lager en voeg alle groenten toe. Kook tot de uien transparant zijn en de selderij erg zacht is. Voeg indien nodig bouillon toe om verbranding te voorkomen.
3. Roer de gekookte rijst erdoor. Voeg de overige bouillon toe en laat het op laag vuur sudderen tot het klaar is om te serveren.

18011 Grand Bay Ct. • Baton Rouge,
Louisiana 70809 USA• 1-225-216-7887
www.presonus.com
