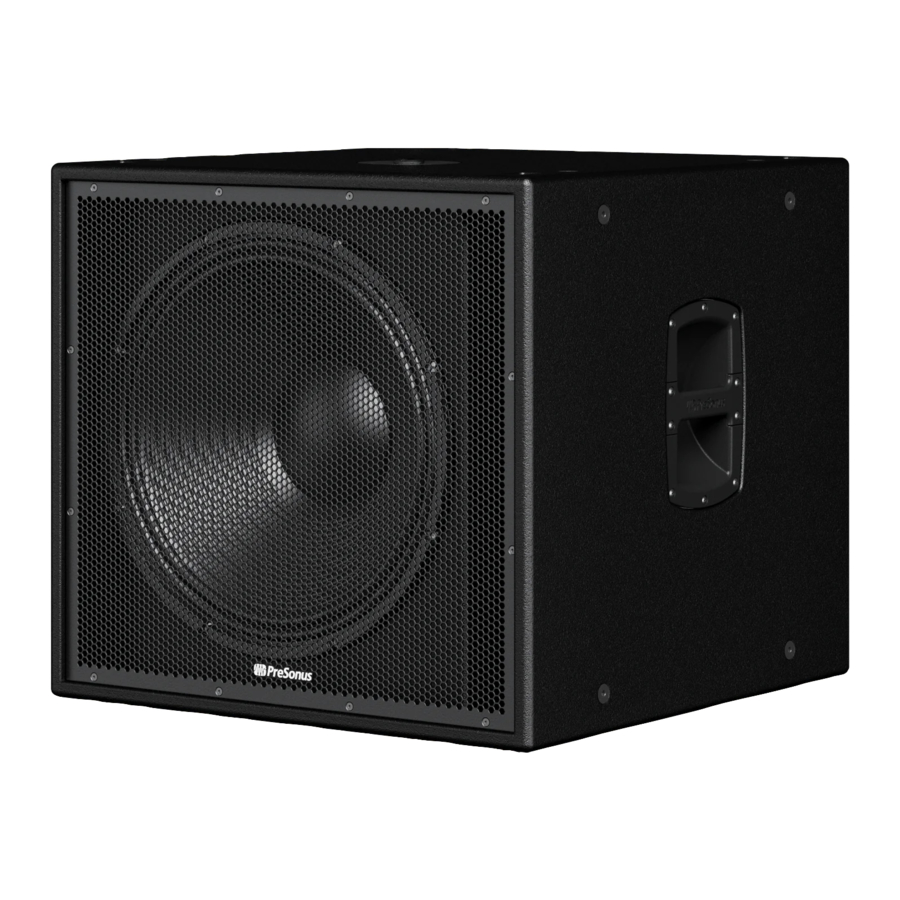

Inleiding

Hartelijk dank voor de aankoop van een PreSonus CDL Sub18-subwoofer. De CDL Sub18-subwoofer is een 1000W 18" subwoofer met een 4" spreekspoel. Hoewel compatibel met elk full-range systeem, is de CDL Sub18 ontworpen om het bereik van de CDL12P- en CDL10P-luidsprekers op natuurlijke wijze uit te breiden voor zowel enkele box- als array-configuraties.

We raden u aan uw CDL Sub18-subwoofer(s) te registreren op My.PreSonus.com en contact met ons op te nemen via de MyPreSonus-supportportal met vragen of opmerkingen over dit product.

Wat zit er in de doos

Naast deze handleiding bevat uw CDL-pakket het volgende:

• (1) CDL Sub18-subwoofer

• (1) AC vergrendelingskabel met 3 geleiders 14AWG

• PreSonus Gezondheids- en veiligheidsgids

Aansluiting

Aansluitingen en bedieningselementen op het achterpaneel

Line Input. Gebalanceerde XLR-aansluiting voor line-level input. Gebruik de Line-ingang om de subwoofer aan te sluiten op een StudioLive digitale mixer of een andere mengtafel, rechtstreeks of via de Line-uitgang op een andere CDL-luidspreker.

Direct Out. Dit is de Direct Out voor de line-ingang. Gebruik deze om aan te sluiten op een andere CDL-luidspreker. Deze uitgang is een passieve doorvoer van de audio-ingang. Elk verlies van luidsprekervermogen zal nog steeds audio doorgeven aan volgende luidsprekers.

Master Vol. Deze knop bepaalt het master-uitgangsniveau (volume) van de subwoofer eindversterker. Het heeft geen effect op het signaalniveau van de directe uitgang. Druk op deze knop om toegang te krijgen tot alle DSP-functies in de CDL Sub18-luidspreker.
Power User Tip: Een subwoofer kan de frequentierespons van een full-range systeem aanzienlijk veranderen. Een 3-weg systeem met een subwoofer zal 6 tot 18 dB heter zijn onder 80 tot 100 Hz. Stel het juiste niveau in voor uw subwoofer voordat u uw systeem EQ aanpast.

Ingebouwde prestatiebewaking

Master Performance Monitoring. Deze 4 LED's geven de prestatiestatus van de interne versterker weer:

• CLIP. De clip-LED licht op wanneer het ingangssignaal clipping heeft, of wanneer de versterker de maximale bovengrens overschrijdt (afhankelijk van de belasting).
• LIMIT. De beveiligingsbegrenzer is ingeschakeld wanneer deze indicator oplicht.
• -3dB. Wanneer deze LED oplicht, heeft het ingangssignaal -3 dB overschreden.
• SIGNAL. Deze LED licht op wanneer het ingangssignaal -50 dB overschrijdt.

Power User Tip: Gebruik nooit ingangsniveaus die hoger zijn dan de kanaalingangen aankunnen. Als u de A/D-converters overstuurt, veroorzaakt dit digitale vervorming (digitale clipping), wat verschrikkelijk klinkt.

Ingebouwde tuningfuncties

De CDL Sub18-subwoofer heeft bedieningselementen voor het aanpassen van de prestaties van de luidspreker. Om toegang te krijgen tot de bedieningselementen, drukt u op de Master level encoder en draait u eraan om door de menu-opties te bladeren. Druk nogmaals op de encoder om een parameter te selecteren en aan te passen. Druk nogmaals om door te gaan met scrollen.

Level toont het volumeniveau zoals het wordt aangepast door de Master Volume-encoder.
LPF. Variabele LPF
Polarity bepaalt of de polariteit van de subwoofer is omgekeerd of niet.
Presets. Presets bepalen de juiste subwooferinstellingen voor de geselecteerde configuratie met CDL-luidsprekers. Past het uitgangsvermogen aan.

• Preset 1. Volledig uitgangsvermogen voor gebruik met twee of meer CDL-luidsprekers per subwoofer.
• Preset 2. Lager uitgangsvermogen voor gebruik met één CDL-luidspreker.

Brightness. Past de helderheid van het display aan.
Contrast. Past het contrast van het display aan.
System Reset. Herstelt de systeeminstellingen naar de fabrieksinstellingen.
System Info. Opent het scherm Systeeminformatie.
Exit. Selecteer om terug te keren naar het Level-scherm. U krijgt de mogelijkheid om alle wijzigingen die u in de DSP-instellingen hebt aangebracht op te slaan voordat u afsluit.

Stroom

AC Line Connection. CDL Sub18-luidsprekers hebben een universele voeding met een spanningsbereik van 100-230VAC, 50 - 60Hz. Elke luidspreker wordt geleverd met een vergrendelingskabel met 3 geleiders, geschikt voor het land van verkoop.

Verwijder de middelste aardingspen niet en gebruik geen aardingsadapter, omdat dit kan leiden tot elektrische schokken.

Sluit het netsnoer aan op de AC In-aansluiting op de versterker voordat u de IEC-aansluiting op de AC-voedingsbron aansluit.

Power Thru. CDL Sub18-luidsprekers bieden loop-thru-voeding. Met behulp van vergrendelingskabels met 3 geleiders kunt u maximaal zes CDL-luidsprekers van stroom voorzien.
Loop-thru-kabelconnectoren zijn als volgt kleurgecodeerd:

• Blue. AC In.
• White. AC Out.

Power Switch. Dit is de aan/uit-schakelaar.
Power User Tip: Als u meerdere luidsprekers op hetzelfde elektrische circuit aansluit, zorg er dan voor dat er voldoende lijnstroom beschikbaar is. De maximale stroomafname voor elke CDL-luidspreker is 5,45 ampère.

De aan/uit-schakelaar schakelt de AC-netspanning niet uit van de loop-thru-kabels. Als de AC-netspanning is aangesloten op één CDL-luidspreker, is er elektrische stroom aanwezig op alle aangesloten loop-thru-kabels.

Loop-Thru-voeding aansluiten

1. Begin met het plaatsen van de witte connector op de loop-thru-kabel in de witte AC Out-aansluiting op de eindversterker.
2. Zodra de kabel volledig is geplaatst, draait u de connector met de klok mee om deze op zijn plaats te vergrendelen.
3. Plaats de blauwe connector in de blauwe AC In-aansluiting op de andere CDL-eindversterker.
4. Zodra de kabel volledig is geplaatst, draait u de connector met de klok mee om deze op zijn plaats te vergrendelen

Herhaal stap 1-4 voor de andere luidsprekers die u van stroom wilt voorzien.

Toepassing en inzet

De unit op de grond stapelen

De CDL Sub18 heeft antislip rubberen voetjes voor toepassingen waarbij de subwoofer op de grond wordt geplaatst. Wanneer een andere CDL Sub18 bovenop de CDL Sub18 wordt gestapeld, passen de voetjes van de bovenste CDL Sub18 in de inkepingen in de bovenkant van de onderste CDL Sub18. Dit voorkomt dat de CDL Sub18 verschuift. Er moeten voorzieningen worden getroffen om CDL Sub18s goed vast te zetten wanneer ze op de grond worden gestapeld.

Stapel niet meer dan 2 CDL Sub18s.
Probeer geen luidsprekers op een paal te monteren bovenop op de grond gestapelde CDL Sub18s.

De unit ophangen

De CDL Sub18 vereist minimaal vier ophangpunten. Selecteer nogmaals de sterkste bovenliggende structuur die beschikbaar is. De CDL Sub18 kan worden gevlogen met behulp van de vier M10-punten aan de bovenkant of de zijkant.
PreSonus biedt een M10 Kit die vier (4) gesmede stalen M10-oogbouten met schouder bevat. Deze kit is bedoeld voor gebruik met de CDL Sub18 M10-ophangpunten. Deze bouten zijn speciaal ontworpen voor een veilige ophanging van de PreSonus CDL Sub18-subwoofer en mogen niet worden vervangen. Deze oogbouten zijn geen gewoon artikel in de bouwmarkt. Lees alle bijgevoegde informatie. Er moeten minimaal vier (4) oogbouten per CDL Sub18-subwoofer worden gebruikt voor een veilige ophanging.

Opmerking: Wanneer u de M10-Kit gebruikt, houd er dan rekening mee dat de sterkte van de oogbout varieert met de trekhoek. Het is uiterst belangrijk om de juiste trekhoeken in acht te nemen bij het ophangen van een luidspreker met oogbouten. Het ophangen van een object met oogbouten moet altijd worden gedaan op een manier die ervoor zorgt dat de resulterende krachten binnen de toegestane trekhoeken vallen.

Opties voor paalmontage

U kunt maximaal twee CDL 12P- of CDL 10P-luidsprekers op een luidsprekerpaal bovenop een CDL Sub18 monteren. Een enkele CDL 12P of CDL 10P kan ook bovenop een CDL Sub18 worden gemonteerd. Wanneer u bovenop een ondersteunde PreSonus-subwoofer monteert, gebruikt u een subpaal die het totale gewicht van de CDL-luidspreker(s) ondersteunt. Als u bovenop een subwoofer monteert, mag de hoogte van de verhoging de volgende richtlijnen niet overschrijden.

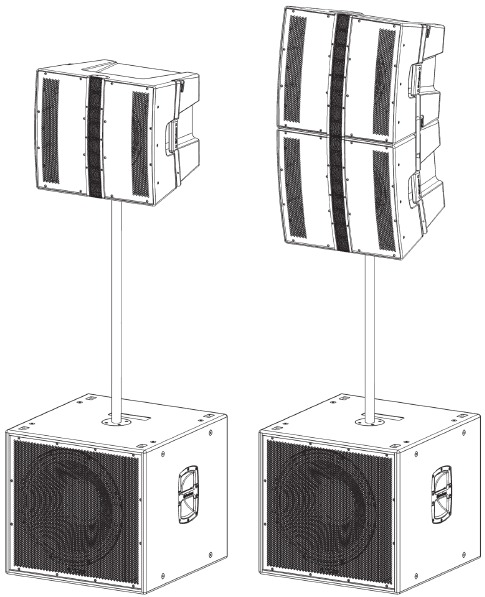

Instructies voor paalmontage

1. Selecteer de hoek van de paalhouder voor uw toepassing (0º of 7,5º).
2. Plaats een CDL voorzichtig op de luidsprekerpaal door de paal volledig in de paalhouder te steken.
3. Als u (2 of meer) CDL-luidsprekers op één paal monteert, plaatst u eerst de onderste luidspreker op de paal en vervolgens de bovenste erop.

De paalhouder is consistent met industrienormen en is geschikt voor standaard montagepalen van andere fabrikanten.

Technische informatie

Specificaties

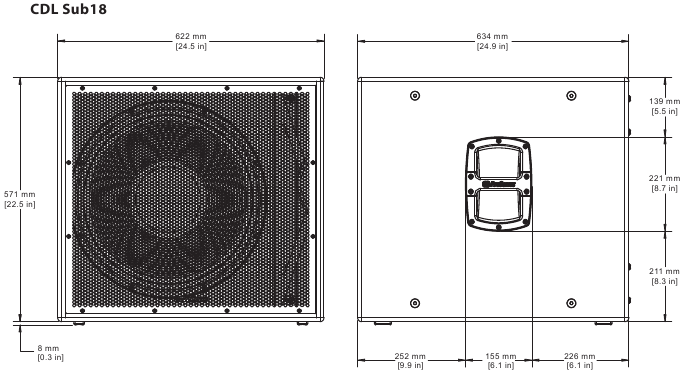

Mechanische tekeningen

PreSonus' voorheen Top Secret recept voor Redfish Couvillion

Ingrediënten:

¼ C plantaardige olie

¼ C bloem

1 ui in blokjes

1 teentje knoflook, fijngehakt

1 groene paprika in blokjes

3 stengels bleekselderij in blokjes

1 blik tomatenblokjes van 14oz

1 flesje licht bier

2 laurierblaadjes

1 tl tijm

2 lbs Redfish-filets

Kook instructies:

1. Verhit in een zware steelpan of grote koekenpan olie op middelhoog vuur en voeg langzaam bloem toe, een eetlepel tegelijk, om een roux te maken. Blijf de roux koken tot hij begint te bruinen en een donkerblonde roux ontstaat.
2. Voeg knoflook, uien, groene paprika en bleekselderij toe aan de roux.
3. Bak de groenten 3-5 minuten totdat ze zacht beginnen te worden.
4. Voeg tomaten, laurierblaadjes, tijm en rode vis toe. Kook enkele minuten.
5. Voeg langzaam bier toe en breng aan de kook.
6. Zet het vuur lager en laat het 30-45 minuten onafgedekt sudderen tot de rode vis en groenten gaar zijn, af en toe roerend. Breek de rode vis in hapklare stukjes en roer erdoor. Voeg peper of hete saus naar smaak toe. Niet afdekken.
7. Serveer over rijst

Serveert 6-8
Hoewel het niet een van de beroemdste gerechten van Zuidoost-Louisiana is, is Redfish Couvillion een favoriete manier om onze favoriete Golfvis te serveren. Redfish, ook bekend als Reds of Red Drum, is niet alleen leuk om te vangen, maar ook heerlijk!
