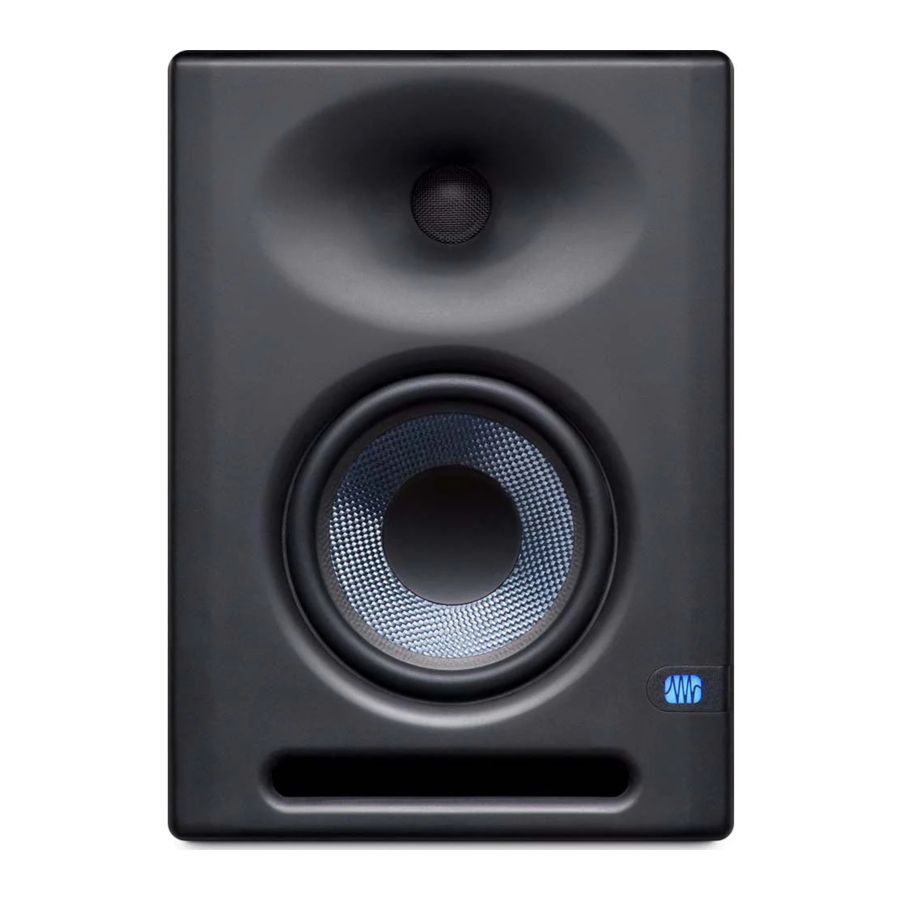

PreSonus XT-serie, Eris E5 XT / E7 XT / E8 XT handleiding

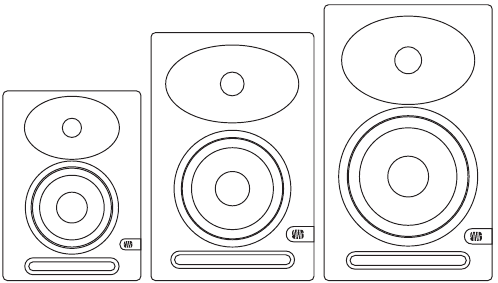

Overzicht

Inleiding

Hartelijk dank voor de aanschaf van Eris XT-serie studiomonitoren. Met hun uitmuntende hoogfrequente respons, uitgebreide lage tonen, krachtige versterking met veel headroom en akoestische tuningfuncties om eventuele probleemakoestiek in uw mixomgeving te verminderen, zorgen Eris XT-serie studiomonitoren ervoor dat uw mix zich vertaalt van de studio naar de stereo.

In deze handleiding vindt u Power User Tips waarmee u snel een Eris-expert kunt worden, zodat u het meeste uit uw investering kunt halen. Als dit uw eerste paar studiomonitoren is, bekijk dan het gedeelte "Toepassingshandleiding" voor meer informatie over het correct instellen ervan in uw mixomgeving. Meer informatie is beschikbaar op www.presonus.com/learn/technical-articles.

Productregistratie

PreSonus streeft ernaar om de beste ervaring voor onze klanten te leveren. My PreSonus is een portaal voor al onze geregistreerde klanten. Vanuit uw My PreSonus-account kunt u al uw PreSonus hardware- en softwareregistraties bekijken, contact opnemen met de ondersteuning, bestellingen volgen en meer.

Om uw Eris XT-studiomonitor te registreren, gaat u naar My.PreSonus.com en volgt u de instructies op het scherm.

OF

Download de MyPreSonus-app uit de Apple App Store of Google Play.

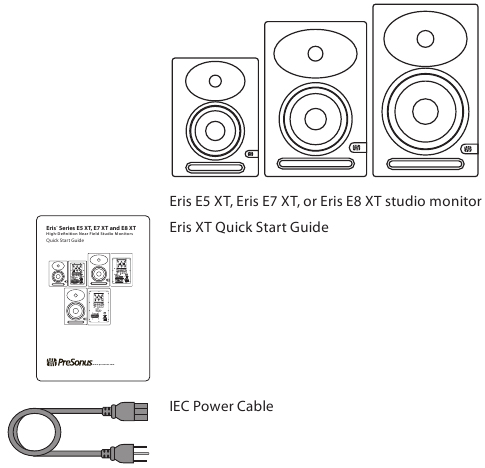

Wat zit er in de doos

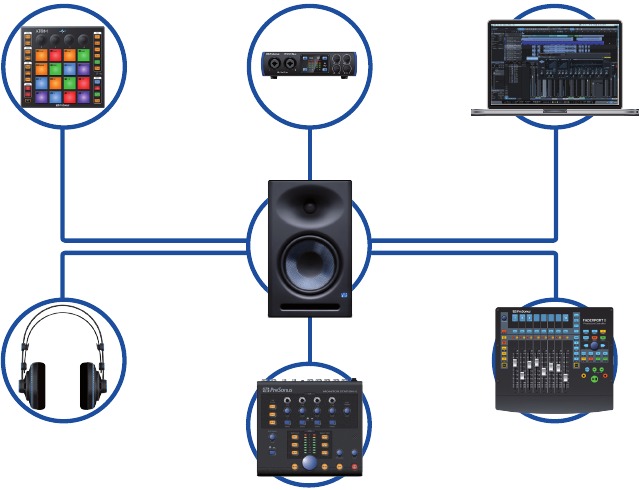

Bijbehorende PreSonus-producten

Bedankt dat u voor PreSonus hebt gekozen! Als oplossingsgericht bedrijf zijn we van mening dat de beste manier om voor onze klanten (dat bent u) te zorgen, is ervoor te zorgen dat u de best mogelijke ervaring hebt van het begin van uw signaalketen tot het einde. Om dit doel te bereiken, hebben we naadloze integratie gedurende elke ontwerpfase van deze producten vanaf dag één geprioriteerd. Het resultaat is dat systemen met elkaar communiceren zoals bedoeld - direct uit de doos - zonder overmatige configuratieproblemen.
We zijn er voor u. Meer informatie vindt u op www.presonus.com

Aansluiting

Aansluitingen en bedieningselementen op het achterpaneel

Ingangen

Lijnniveau-ingangen. De Eris XT-studiomonitoren bieden een keuze uit drie lijnniveau-ingangen: gebalanceerde XLR, gebalanceerde ¼" TRS en ongebalanceerde RCA. Sluit niet meer dan één bron tegelijk aan op uw Eris XT-studiomonitoren.

Power User Tip:Waar mogelijk wordt aanbevolen om de gebalanceerde lijnniveau-ingangen op uw Eris XT-studiomonitoren te gebruiken. Gebalanceerde kabels en aansluitingen zijn bestand tegen geïnduceerde ruis van radiofrequenties en elektromagnetische interferentie (RMI en EMI). Als uw audiobron alleen ongebalanceerde aansluitingen heeft (hetzij ¼" TS of RCA), wordt aanbevolen om de RCA-ingang te gebruiken. ¼" TS-naar-RCA-kabels en -adapters zijn direct verkrijgbaar bij de meeste muziekwinkels. Of u nu de gebalanceerde of ongebalanceerde ingangen gebruikt, gebruik altijd de kortst mogelijke kabellengte om het risico op geïnduceerde ruis in uw studiomonitoren te minimaliseren.

Ingangsversterking. Stelt het niveau van het ingangssignaal in voordat het wordt versterkt.

Stroom

IEC-stroomaansluiting. Dit is de stroomingang voor uw Eris XT-studiomonitor.

Verwijder de middelste aardingspen niet en gebruik geen aardliftadapter, omdat dit kan leiden tot een elektrische schok

Aan/uit-schakelaar. Dit is de aan/uit-schakelaar voor uw Eris XT-studiomonitor. Wanneer uw Eris XT-studiomonitor is ingeschakeld, licht de blauwe LED op het voorpaneel op.

AC-keuzeschakelaar. De ingangsspanning is in de fabriek ingesteld op het land waarnaar de Eris XT-studiomonitor is verzonden. Gebruik deze schakelaar alleen als u uw Eris-monitor gebruikt in een land dat een andere standaardspanning gebruikt dan in het land waar u uw monitor oorspronkelijk hebt gekocht.

Akoestische tuningsbediening

Hoge frequentie. Versterkt of verlaagt alle frequenties boven 10 kHz met ±6 dB.

Power User Tip: De High-bediening op de Eris XT-studiomonitoren is een high-shelf EQ en verhoogt of verlaagt alle frequenties boven 10 kHz. Deze EQ lijkt sterk op de treble-bediening op een autoradio en kan dus snel grote veranderingen in het geluid aanbrengen. Als u merkt dat uw mixen te donker worden vertaald op andere luidsprekersystemen, probeer dan deze bediening te verlagen. Te helder? Verhoog deze bediening een beetje. In beide gevallen kunnen afwijkingen in uw kamer de prestaties van uw Eris XT-studiomonitoren negatief beïnvloeden. Zie het gedeelte "Toepassingshandleiding" voor tips over installatie en kalibratie.

Middenfrequentie. Versterkt of verlaagt frequenties rond 1 kHz met ±6 dB.

Power User Tip:De Mid-bediening is een peak EQ waarmee u het niveau kunt verhogen of verlagen van een twee-octaaf brede frequentieband gecentreerd op 1 kHz, die subtiele veranderingen kan aanbrengen in de frequentierespons van uw Eris XT-monitoren. Over het algemeen zult u deze bediening niet willen wijzigen, omdat dit de vlakke frequentierespons van uw Eris XT-monitoren zal veranderen. Als u echter snel de prestaties van consumentenluidsprekers wilt emuleren, zal het verlagen van deze bediening de mid-range scoop nabootsen die kenmerkend is voor consumentenontwerpen. nationale roll off om het over te nemen.

Lage afsnijding. Rolt het niveau van alle frequenties onder de gespecificeerde frequentie (80 of 100 Hz) af met een helling van -12 dB / octaaf. Als u deze bediening op Flat (Vlak) zet, kan de Eris XT's nationale roll off het overnemen.

Power User Tip: Als u een subwoofer gebruikt die geen variabel laagdoorlaatfilter heeft, zoals de PreSonus Temblor T10, gebruikt u deze bediening om het cross-overpunt voor uw 2.1-systeem in te stellen. Ga voor meer informatie over het configureren van een 2.1-systeem in de studio naar www.PreSonus.com/Learn/Technical-Articles.

Aansluitschema's

Akoestische ruimte. Verlaagt het niveau van alle frequenties onder 800 Hz met -4 dB of -2 dB om te compenseren voor de basboost die van nature optreedt wanneer een luidspreker in de buurt van een muur of een hoek wordt geplaatst. Als uw Eris XT-monitoren uit de buurt van de muren in uw mixruimte kunnen worden geplaatst, laat u deze bediening op 0 dB staan.

Power User Tip: Hoe dichter uw studiomonitoren zich bij een muur of een hoek bevinden, hoe meer de randbas zal worden versterkt. Als u merkt dat uw mixen geen lage tonen hebben wanneer ze buiten uw mixomgeving worden afgespeeld, probeer dan de akoestische ruimte aan te passen om een gelijkmatigere frequentierespons te creëren en een compacte mixpositie te verminderen. Raadpleeg het gedeelte "Toepassingshandleiding" voor meer informatie over de plaatsing van studiomonitoren.

Aansluitschema's

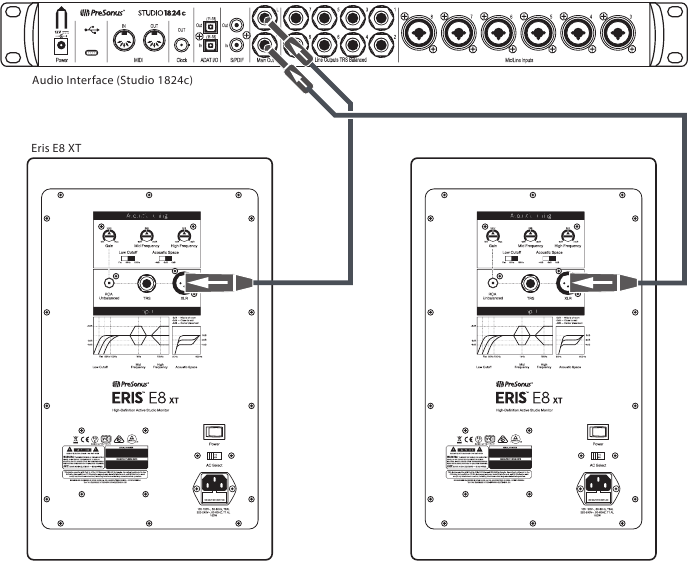

Basisinstallatie

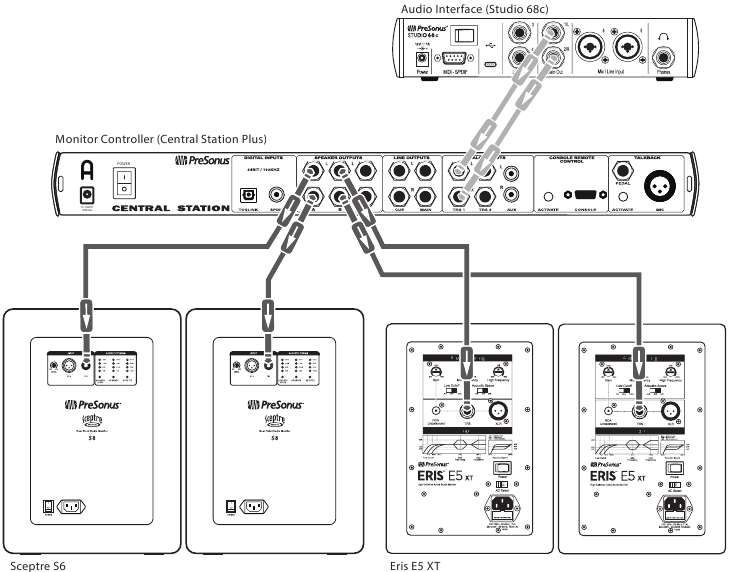

Geavanceerde installatie met monitorcontroller en luidsprekerschakeling

Toepassingsgids

Plaatsing van de unit en instellingen voor de akoestische ruimte

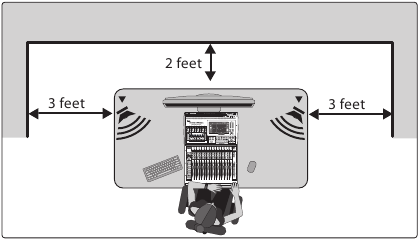

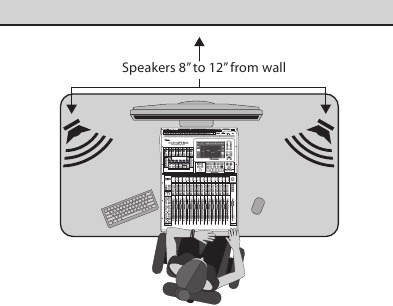

Voordat u uw studiomonitors in uw mixomgeving plaatst, plaatst u uw bureau of monitorstandaards zo dat uw luidsprekers minstens 20 tot 30 cm van muren en hoeken verwijderd zijn. Dit is voldoende om te voorkomen dat geluidsgolven de muur raken en naar u terugkaatsen, wat fase-annulering en andere potentieel schadelijke akoestische interacties veroorzaakt. Dit is misschien niet altijd mogelijk, en er zijn manieren om krappe mixruimtes te verminderen.

Wanneer een monitor dicht bij een muur of in een hoek wordt geplaatst, hebben de lage frequenties de neiging om meer te worden benadrukt dan wanneer de monitor zich op enige afstand van een ruimtelijke grens bevindt. Dit wordt gewoonlijk "boundary bass boost" genoemd en is het meest uitgesproken als de monitor zich in een hoek bevindt en minder uitgesproken, maar nog steeds aanwezig, als de monitor zich in de buurt van één muur bevindt. Hoewel een verhoogde basrespons wenselijk kan zijn in een luisteromgeving, kan dit bij studiomixen ertoe leiden dat de mix te helder klinkt wanneer deze wordt afgespeeld op stereo-installaties voor consumenten, omdat de audiotechnicus instinctief het basgehalte in de mix zal verminderen om te compenseren voor wat hij in de studio hoort.

Om dit fenomeen te compenseren, is elke PreSonus-studiomonitor uitgerust met een Acoustic Space-regelaar die alle frequenties onder 800 Hz met een bepaalde hoeveelheid verlaagt:

• Als uw Eris XT-studiomonitors zich dicht bij de hoeken van de kamer bevinden, begint u met het instellen van de Acoustic Space-schakelaar op -4 dB. Dit zorgt voor de meeste basdemping.
• Wanneer Eris XT-studiomonitors dichter bij de achterwand worden geplaatst, zet u de Acoustic Space-schakelaar op -2 dB.
• Als uw mixomgeving voldoende ruimte biedt om uw studiomonitors uit de buurt van de ruimtelijke grenzen te plaatsen, laat u de Acoustic Space-schakelaar op 0 dB staan, aangezien er geen basdemping nodig is.

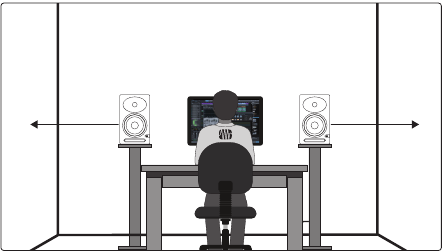

Indien mogelijk moet uw mixpositie in het midden van een muur worden geplaatst, omdat dit een meer uitgebalanceerde luisterpositie oplevert. Plaats uw luidsprekers zo dat ze zich op dezelfde afstand van de zijkanten van de kamer bevinden. Dat wil zeggen, als uw linkerluidspreker zich 1,8 meter van de muur links en 60 cm van de muur achter bevindt, moet uw rechterluidspreker zich 1,8 meter van de muur rechts en 60 cm van de muur achter bevinden. Door uw mixpositie te centreren, biedt uw monitorsysteem een betrouwbaarder laagfrequentieverstaanbaarheid. In een rechthoekige kamer kunt u zich het beste langs een van de lange muren opstellen, vooral in een kleinere kamer. Dit minimaliseert problemen die worden veroorzaakt door reflecties van de zijwand.

Net zoals het geen goed idee is om uw mixpositie in een hoek in te stellen, is het ook geen goed idee om een hoek met uw mixpositie te creëren. Zorg ervoor dat de afstand van de luidspreker tot de muur erachter anders is dan de afstand van de zijwand die er het dichtst bij staat. Als uw linkerluidspreker zich bijvoorbeeld 30 cm van de muur links ervan bevindt, mag deze zich niet ook 30 cm van de muur erachter bevinden.

Het gerichte EBM-waveguide-ontwerp van de Eris XT zorgt voor een bredere horizontale dekking met een strakke verticale spreiding die helpt vroege reflecties van uw bureau of console te beperken. In tegenstelling tot andere Eris-monitors die horizontaal of verticaal kunnen worden geplaatst, vereist dit ontwerp dat de Eris XT-monitors altijd in hun verticale oriëntatie worden geplaatst.

Wanneer mensen het hebben over het luisteren naar luidsprekersystemen, hebben ze het over de "sweet spot". Zoals eerder vermeld, is dit de middelste positie tussen de twee zijden van een stereo-installatie, waar de luidsprekers elkaar overlappen, en het is waar het stereobeeld het beste zal zijn.

Het creëren van de sweet spot is relatief eenvoudig. Kantel elke luidspreker eenvoudigweg, of "toe-in", zodat de tweeters een gelijkzijdige driehoek vormen met uw hoofd—dat wil zeggen, de luidsprekers zijn even ver van elkaar verwijderd als van u. De monitors moeten worden gekanteld, of "toegevoegd", zodat ze elk op een oor zijn gericht, in plaats van recht vooruit te wijzen.
Idealiter moeten near-field studiomonitors zoals de Eris XT-serie zo worden geplaatst dat de hoogfrequente drivers (algemeen bekend als 'tweeters') zich op dezelfde hoogte bevinden als uw oren wanneer u in de mixpositie zit.

Hoogfrequente inhoud is veel directioneler dan laagfrequente inhoud. Hierdoor kunt u nauwkeuriger horen wat er gebeurt als de hoge frequenties op uw oor zijn gericht. Zodra u de sweet spot hebt gecreëerd, gaat u zitten en zorgt u ervoor dat uw oren zich op hetzelfde niveau bevinden als het midden van de tweeter.

Kalibreren met behulp van 85 dB SPL-standaardreferentie

Nadat u uw studiomonitors en luisterpositie correct hebt gepositioneerd, is het handig om alle niveaus in uw studio in te stellen, zodat u elk onderdeel optimaliseert. De tijd nemen om uw luidsprekers correct te kalibreren kan in dit opzicht erg waardevol zijn en geeft u ook een geweldig uitgangspunt om problemen op te lossen of uw mixomgeving te verfijnen.
Het belangrijkste doel van luidsprekerkalibratie is ervoor te zorgen dat een specifiek gemeten audioniveau in uw DAW of op uw mixer gelijk is aan een vooraf bepaald SPL in uw studio-omgeving. Afhankelijk van de methode en referentieniveaus die tijdens de kalibratie worden gebruikt, kan een juiste kalibratie helpen ongewenste ruis te verminderen, het risico op schade aan uw studiomonitors en uw oren te minimaliseren, de referentiemogelijkheden van verschillende luidsprekertypes te maximaliseren en ervoor te zorgen dat u de audio zo nauwkeurig mogelijk hoort.
Bij het kalibreren van referentiemonitors in een studio moet het akoestische niveau of geluidsdrukniveau (SPL) worden gemeten vanaf de mixpositie op zithoogte. Er zijn een groot aantal geweldige SPL-meetapps op de markt voor smartphones, en veel zijn gratis! U kunt ook nauwkeurige SPL-meters vinden in uw favoriete lokale elektronicawinkel.
De SPL-meter moet op armlengte worden gehouden, met de microfoon gericht op het middelpunt tussen de linker- en rechterluidspreker (waar uw hoofd zal zijn), onder een hoek van 45 graden om een nauwkeurige meting te garanderen. Als uw SPL-meter ook uw mobiele telefoon is, zorg er dan voor dat uw vinger of de hoes van uw mobiele telefoon de microfoon niet bedekt!

U moet de rechter- en linkermonitor afzonderlijk kalibreren om ervoor te zorgen dat beide monitors op hetzelfde akoestische niveau zijn ingesteld. Dit zorgt ervoor dat uw stereomixen in balans zijn en goed worden vertaald over verschillende luidsprekersystemen.

Het doel van deze standaardreferentiekalibratie is ervoor te zorgen dat wanneer de uitgangsmeters in uw DAW of mixer 0 dB registreren, de SPL op uw mixpositie 85 dB is.

1. Sluit de hoofduitgangen van uw audiobron aan op uw studiomonitors. De linkeruitgang moet worden aangesloten op de luidspreker aan uw linkerhand. De rechteruitgang moet worden aangesloten op de luidspreker aan uw rechterhand.
2. Begin met het draaien van de ingangsgevoeligheid van uw Eris XT-monitors naar de laagste stand.

3. Draai de uitgang van uw audiobron (audio-interface, mixer of luidsprekerbeheerapparaat) naar de laagste stand.
   Opmerking: Als u externe processors (EQ's, limiter, enz.) hebt aangesloten tussen de audiobron en uw monitors, koppelt u deze los of omzeilt u deze. Als uw audiobron een mixer is, zorg er dan voor dat deze op nul staat.

4. Speel 20 Hz tot 20 kHz full-bandwidth roze ruis af op 0 dB via de uitgangen van uw primaire audiobron.
5. Zet de uitgangen van uw primaire audiobron op de unity gain-instelling. "Unity gain" is de instelling waarbij het signaalniveau niet wordt versterkt of verzwakt. Het wordt meestal gemarkeerd met een "0" of een "U" op de niveau-fader of -knop van het audioapparaat. In veel digitale interfaces en digitale apparaten is het maximale niveau van het apparaat ook de unity gain-instelling. Raadpleeg de gebruikershandleiding van uw audioapparaat of de website van de fabrikant voor meer informatie over de niveaus en aanpassingen. U zou de roze ruis niet moeten horen. Zo ja, herhaal dan stap 2.

6. Begin, terwijl u het uitgangsniveau meet met een SPL-meter, langzaam de ingangsgevoeligheid (volume) van uw linkerluidspreker te verhogen totdat het akoestische niveau van de testtoon die wordt afgespeeld 82 dB SPL bereikt. Wanneer beide luidsprekers tegelijkertijd spelen, zal de totale SPL met ongeveer +3 dB (85 dB) toenemen.

7. Schakel uw linkerluidspreker uit.
8. Verhoog langzaam de ingangsgevoeligheid (volume) van uw rechterluidspreker totdat het akoestische niveau van de testtoon die wordt afgespeeld 82 dB SPL bereikt.
9. Stop de roze ruis en zet uw linkerluidspreker weer aan. Speel wat programma-muziek waarmee u bekend bent af via uw luidsprekers en ga in uw mixpositie zitten. Mogelijk moet u de plaatsing van uw luidsprekers verfijnen totdat het geluid in balans is en u een mooie, brede sweet spot hebt van waaruit u kunt mixen.

Opmerking: Als 85 dB te luid is voor uw kamer, hetzij vanwege geluidsbeperkingen, hetzij omdat de kamer te klein is, kunt u de bovenstaande kalibratiestappen opnieuw uitvoeren en elke luidspreker in plaats daarvan op 79 dB instellen. Het belangrijkste is dat beide luidsprekers op hetzelfde SPL-niveau zijn ingesteld, niet het niveau zelf.

Technische specificaties

Probleemoplossing

Geen stroom

Zorg er eerst voor dat uw Eris XT studiomonitor is aangesloten. Als deze is aangesloten op een powerconditioner, controleer dan of de powerconditioner is ingeschakeld en functioneert. Als het probleem zich nog steeds voordoet, koppel dan de stroomkabel van uw studiomonitor los en controleer de zekering op het achterpaneel.
De zekeringhouder bevindt zich direct onder de IEC-stroomkabelaansluiting. Een doorgebrande zekering kan er aan de binnenkant zwart uitzien of de draad aan de binnenkant kan gebroken lijken. Een zeer zwarte zekering is een teken dat er mogelijk iets is kortgesloten. Probeer de zekering te vervangen door een nieuwe. De E5XT gebruikt een T1L-zekering. De Eris E7XT en E8XT gebruiken een T2L-zekering. Als de zekering opnieuw doorbrandt, moet u contact opnemen met PreSonus voor een reparatie.

Geen audio

Als uw Eris XT studiomonitor lijkt aan te gaan, maar u geen geluid hoort bij het afspelen van audio van uw audiobron (de lampjes branden wel, maar er is niemand thuis), controleer dan eerst of de kabel die uw audiobron met de monitor verbindt, correct werkt. Controleer ook of de Input Gain-regelaar is ingesteld om voldoende amplitude voor het signaal te leveren.

Brom

Meestal wordt brom veroorzaakt door een aardlus. Controleer of alle audioapparatuur op dezelfde stroombron is aangesloten. Als u geen powerconditioner gebruikt, raden we u ten zeerste aan er een toe te voegen. Dit helpt niet alleen om brom te minimaliseren, het beschermt uw apparatuur ook beter tegen stroompieken, brown-outs, enz. Gebruik waar mogelijk gebalanceerde kabels. Als uw audioapparaat geen gebalanceerde uitgang biedt, kunt u het aansluiten op een direct box, die een ground-lift-schakelaar en een gebalanceerde uitgang biedt. Zorg er ten slotte voor dat uw audiokabels niet in de buurt van stroomkabels lopen en gebruik kabels met de juiste lengte voor uw toepassing. Het gebruik van kabels die te lang zijn, verhoogt niet alleen het risico op ruis, maar het verhoogt ook de kans dat de kabels zijn opgerold, waardoor in feite een antenne ontstaat die allerlei soorten audio-interferentie oppikt.

Het voorheen Top Secret recept van PreSonus voor Red Beans and Rice

Ingrediënten:

• 1 lb gedroogde rode kidneybonen
• 1 grote ui (in blokjes gesneden)
• 3 stengels bleekselderij (in blokjes gesneden)
• 1 grote groene paprika (in blokjes gesneden)
• 6-8 C groentebouillon
• 1 el. Old Bay kruiden
• ½ verse peterselie
• 2 tl. koosjer zout
• 2 el. olijfolie
• 1 gerookte hamschenkel (optioneel)

Kookinstructies:

1. Spoel de rode bonen af in koud water.
2. Verhit in een snelkookpan de olijfolie op middelhoog vuur. Fruit de ui, bleekselderij, paprika, bonen en hamschenkel (indien gebruikt) tot de uien glazig zijn.
3. Roer de Old Bay, peterselie en zout erdoor.
4. Voeg groentebouillon toe tot de bonen en groenten bedekt zijn.
5. Sluit de snelkookpan en breng op hoog vuur op volle druk.
6. Zet het vuur laag en houd de volle druk aan. Kook gedurende 40 minuten.
7. Laat de druk op natuurlijke wijze zakken (20-30 minuten).
8. Verwijder het deksel en plet met een aardappelstamper tot een romige massa.
9. Breng op smaak met zout en peper indien nodig.
10. Serveer over rijst met hete saus en gegrilde Andouille-worst (optioneel).

Baton Rouge • USA
www.presonus.com
