PreSonus Temblor T10 Handleiding

Overzicht

Inleiding

Hartelijk dank voor de aankoop van de PreSonus Temblor T10 actieve studio-subwoofer. PreSonus Audio Electronics heeft de T10 ontworpen met behulp van hoogwaardige componenten om optimale prestaties te garanderen die lang meegaan.

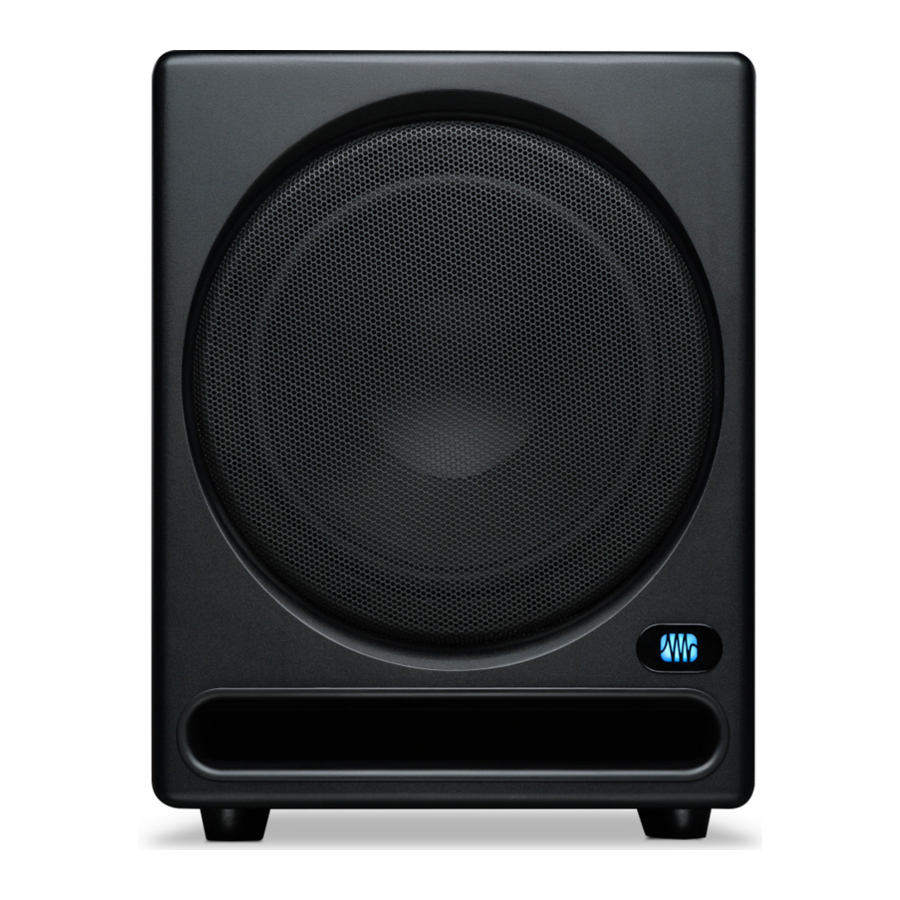

De Temblor T10 is een actieve subwoofer met een 10-inch glascomposiet driver, hoge-temperatuur spreekspoel en gedempte rubberen rand in een gepoorte kast, waardoor de subwoofer een hoger volume kan produceren—tot 113 dB SPL—met minder vermogen dan een ontwerp met gesloten kast. Met een variabel (50 tot 130 Hz) lowpass-filter kan de Temblor T10 worden ingesteld om perfect te passen bij full-range studiomonitoren, waardoor het de ideale oplossing is voor elk 2.1-systeem. Met de meegeleverde vergrendelende voetschakelaar kun je de sub volledig omzeilen, waardoor je je mix snel en eenvoudig kunt vergelijken met of zonder subfrequenties. Je kunt zelfs twee Temblor T10's aan elkaar koppelen voor meer en vloeiendere bassen.

We moedigen je aan om contact met ons op te nemen via 1-225-216-7887 (9.00 tot 17.00 uur Central Time) met vragen of opmerkingen over je PreSonus Temblor T10. PreSonus Audio Electronics zet zich in voor constante productverbetering en we waarderen je suggesties zeer. Wij geloven dat de beste manier om ons doel van constante productverbetering te bereiken, is door te luisteren naar de echte experts: onze gewaardeerde klanten. We waarderen de steun die je ons hebt getoond door de aankoop van dit product en zijn ervan overtuigd dat je zult genieten van je Temblor T10!

Samenvatting van productfuncties

• Actieve subwoofer met 250 watt, Klasse AB versterker
• 10-inch glascomposiet woofer met hoge-temperatuur spreekspoel en gedempte rubberen rand
• Frequentiebereik: 20-200 Hz
• Variabele lowpass-filterregeling: 50-130 Hz
• 80 Hz highpass-filter (met uitschakelingsschakelaar) voor satellietverbindingen
• Sub/HPF-bypass met voetschakelaarbediening
• Voetschakelaar met kabel meegeleverd
• Kast met poort aan de voorkant
• Metalen gaasrooster ter bescherming van de driver

Wat zit er in de doos

Naast deze handleiding bevat je Temblor T10-pakket het volgende:

• (1) PreSonus Temblor T10 actieve subwoofer

  1. (1) IEC-voedingskabel

     1. (1) Voetschakelaar met kabel


Aansluiting

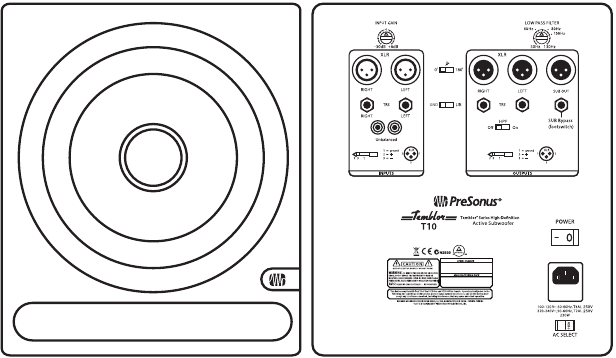

Aansluitingen en bedieningselementen op het achterpaneel

Ingangen

Line-level Inputs: De Temblor T10 biedt een keuze uit drie ingangsparen: twee sets gebalanceerde ingangen (XLR en ¼" TRS) en een paar RCA ongebalanceerde ingangen. Wanneer beide gebalanceerde verbindingen in gebruik zijn, hebben de TRS-ingangen voorrang op de XLR-ingangen. De RCA-ingangen worden opgeteld bij een van de gebalanceerde verbindingen.

Power User Tip: Sluit zowel de linker- als de rechteringang aan als je de ingebouwde crossover in je Temblor T10 gebruikt om je full-range monitoren aan te sluiten, of als je je Temblor T10 onafhankelijk van een stereo-bron gebruikt (zoals de Monitor Station of Central Station). Dit zorgt ervoor dat je Temblor T10 de lagefrequentie-inhoud van beide kanalen ontvangt. Als je audiobron een mono- of LFE-uitgang biedt, hoef je slechts één ingang aan te sluiten—links of rechts.

Input Gain: Stelt het niveau van het ingangssignaal in voordat het wordt versterkt.

Uitgangen

Outputs: De Temblor T10 biedt twee paar gebalanceerde uitgangen: XLR en ¼" TRS. Het full-range signaal dat is aangesloten op de stereo-ingangen op de T10 wordt doorgegeven aan deze uitgangen. Gebruik deze uitgangen om je linker- en rechterstudiomonitoren aan te sluiten. Als de High Pass Filter-schakelaar is ingeschakeld, worden frequenties onder 80 Hz niet vanaf deze uitgangen verzonden.

Sub Out: Deze XLR-uitgang stuurt het opgetelde full-range ingangssignaal naar een tweede Temblor T10. Wanneer je een tweede T10 op deze uitgang aansluit, stel je de Low Pass Filter-regeling in op dezelfde instelling als de eerste.

Stroom

IEC Power Connection: Je Temblor T10 accepteert een standaard IEC-voedingskabel.

Verwijder de middelste aardingspen niet en gebruik geen afzonderlijke aardingsadapter, omdat dit kan leiden tot elektrische schokken.

Power Switch: Dit is de aan/uit-schakelaar. De stroomstatus wordt aangegeven door het verlichte logo aan de voorkant van de kast.

AC Select Switch: De ingangsspanning is in de fabriek ingesteld op het land waarnaar deze is verzonden. Gebruik deze schakelaar alleen als je je Temblor T10 gebruikt in een land dat een andere standaardspanning gebruikt dan in het land waar je je T10 hebt gekocht.

Gebruikersbedieningselementen

Sub Bypass: Sluit de bypass-voetschakelaarkabel aan op deze ¼"-ingang. Door op de voetschakelaar te stappen, worden de subwoofer, het highpass-filter en de Sub Out volledig omzeild. Hierdoor kan het signaal van je audiobron rechtstreeks door je Temblor T10 naar je full-range studiomonitoren worden geleid en kun je je mix vergelijken zonder subharmonische frequenties. Terwijl de bypass actief is, knippert de LED aan de voorkant van je T10 rood en blauw. De voetschakelaar is vergrendelend, dus de bypass blijft van kracht totdat je er nogmaals op stapt.
Power User Tip: De Sub Bypass-functie van de T10 is een handige manier om ervoor te zorgen dat je mix goed klinkt op systemen met en zonder subwoofer. Door de subwoofer te omzeilen kun je horen hoe de mix klinkt zonder. Veel luisteraars zullen immers twee luidsprekers zonder sub gebruiken, en je wilt dat je mix net zo goed klinkt in een stereosysteem!

Polarity: De Polarity-knop keert de polariteit van het opgetelde ingangssignaal om.

High Pass Filter: Verwijdert frequentie-inhoud onder 80 Hz van het full-range signaal dat vanaf de T10-uitgangen wordt verzonden. Dit is handig als je hoofdstudiomonitoren geen eigen highpass-filter hebben. Het highpass-filter wordt ook omzeild wanneer de Sub Bypass is ingeschakeld.
Power User Tip: Het achterlaten van frequentie-inhoud onder 80 Hz in full-range studio- monitoren kan destructieve annuleringen veroorzaken met de hoogste frequenties die worden gereproduceerd door de Temblor T10. Omgekeerd kan dit deze frequenties versterken en je mix meer bas laten lijken te hebben dan er in werkelijkheid is. Door je full-range luidsprekers af te rollen, creëer je een meer lineaire frequentierespons tussen de subwoofer en de full-range inhoud.

Low Pass Filter: Deze regeling bepaalt het bovenste uiteinde van het frequentiebereik dat wordt gereproduceerd door de Temblor T10. Als je het ingebouwde highpass-filter hebt ingeschakeld, stel je de Low Pass Filter-regeling in op dezelfde waarde. Stel anders de Low Pass Filter-regeling in op de laagste frequentie die je hoofdstudiomonitoren betrouwbaar kunnen reproduceren.

Ground Lift Switch: In de "Lift" (opheffen) positie voegt deze schakelaar een weerstand van 1 kΩ toe aan de aarde voor de gebalanceerde ingangen. De Ground Lift-schakelaar heeft geen invloed op de AC-veiligheidsaarde voor de voeding.
Power User Tip: Het inschakelen van de groundlift kan helpen om aardlusruis in je audiosysteem te verminderen. Aardlussen kunnen worden veroorzaakt door het gebruik van audiokabels met stroomkabels, door oudere gebouwen met onjuiste bedrading of door apparatuur die veel RFI genereert, zoals computers, laptopvoedingen en dergelijke.

Aansluitschema's

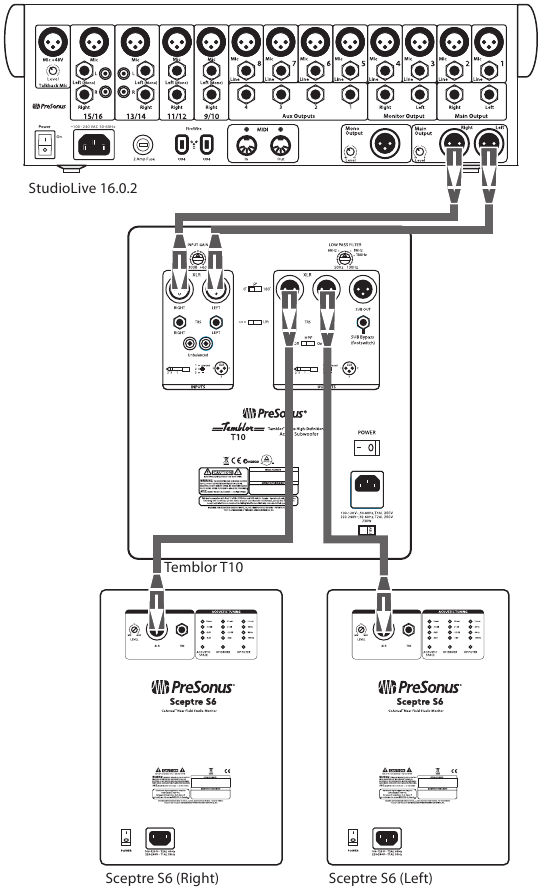

Basisinstallatie

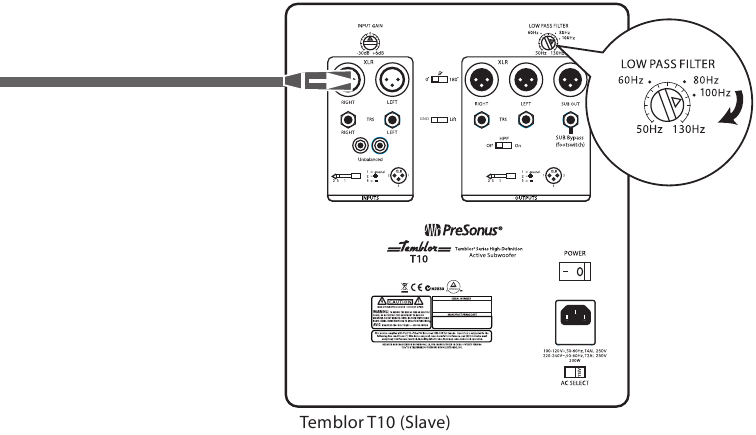

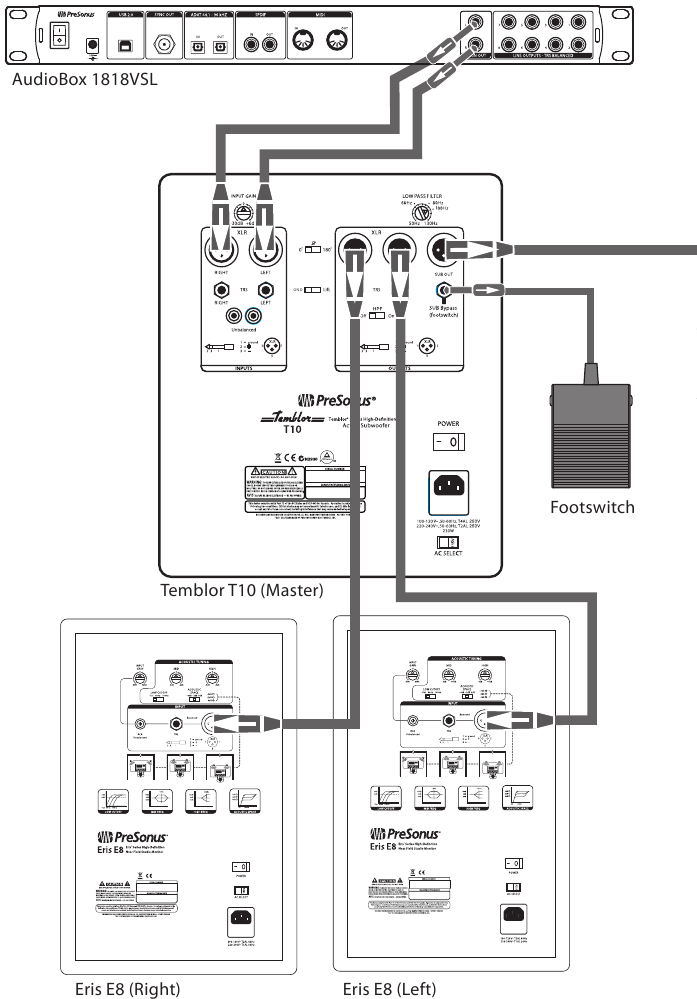

Geavanceerde installatie

Tutorials

Plaatsing van de unit

Het doel van een juiste subwooferplaatsing is om je systeem zo in te stellen dat je subwoofer fungeert als een natuurlijk verlengstuk van je full-range monitoren, zonder de algehele basrespons van je ruimte te versterken of één bepaalde frequentie of frequentiebereik te overdrijven. Omdat lage frequenties niet directioneel zijn, dat wil zeggen dat mensen de richting waaruit lage frequenties komen niet kunnen waarnemen, ben je niet beperkt tot het plaatsen van de subwoofer met de voorkant naar de mixpositie.
Een snelle manier om de beste locatie voor je subwoofer te vinden, is door deze tijdelijk in de mixpositie te plaatsen en wat programmamateriaal af te spelen dat veel bas bevat. Beweeg door de helft van de ruimte waar je full-range monitoren zijn geplaatst totdat je de plek vindt waar de bas het beste klinkt. Nogmaals, het is belangrijk om te onthouden dat lage frequenties niet directioneel zijn, dus het plaatsen van de subwoofer naast of achter je is geen probleem. Over het algemeen wil je voorkomen dat je je subwoofer te dicht bij reflecterende oppervlakken plaatst, zoals een muur of in een hoek, omdat dit de basenergie overdrijft en je T10 "boomy" laat klinken.
Zodra je de plek in de ruimte hebt gevonden waar de bas het soepelst klinkt, plaats je je T10 op die plek, keer je terug naar de mixpositie en luister je er nog eens naar. Mogelijk moet je de locatie aanpassen; blijf kleine aanpassingen maken (ongeveer 30 cm per keer) totdat de basrespons zo gelijkmatig mogelijk klinkt. Plaats je T10 niet op een plek waar deze frequenties overdrijft, omdat dit het tegenovergestelde effect op je mix zal hebben. Als je systeem bijvoorbeeld een piek rond de 100 Hz heeft, zal wat je hoort niet nauwkeurig weergeven wat er in je mixen zit, wat resulteert in minder kick-drum punch dan je wilde.

Niveaukalibratie

Het matchen van de niveaus van alle studiomonitoren in je systeem is een eenvoudige extra stap die je zal helpen om een optimale luisteromgeving te bereiken. Je hebt hiervoor een SPL-meter nodig; gelukkig zijn er veel goedkope en gratis SPL-meter-apps voor vrijwel elk type smartphone die prima werken. Hieronder vind je een korte tutorial over hoe je je monitoren qua niveau kunt matchen. Opmerking: Zorg ervoor dat alle effectprocessors (zoals EQ's, compressors en reverbs) zijn omzeild. Je wilt een schoon signaal.

1. Sluit je studiomonitoren en Temblor T10 aan zoals weergegeven in het aansluitschema in Sectie "Basic Setup" (Basisinstallatie).

2. Draai de ingangsniveaus van je Temblor T10 en je full-range studiomonitoren naar de laagste stand.

3. Speel roze ruis af via de uitgangen van je primaire audiobron. Je zou nog niets moeten horen.

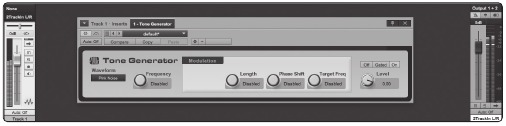

   Power User Tip: Sommige DAW -toepassingen, waaronder PreSonus Studio One®, bieden een toongenerator voor dit doel. Als je mixt in een DAW -toepassing, gebruik dan de ingebouwde toongenerator of laad een audiobestand of plug-in. Je DAW is immers het begin van het signaalpad van je mixomgeving!

4. Pan de roze ruis zodat deze alleen in de linkerluidspreker (helemaal links) wordt afgespeeld.

5. Begin de uitgangen van je primaire audiobron naar hun unity-gain-instelling te draaien. "Unity gain" (Unity-versterking) is het niveau of de instelling waarop het signaalniveau niet wordt versterkt of verzwakt, en wordt meestal gemarkeerd door een "U" op de niveaufader of -knop van het audioapparaat. In veel digitale interfaces en andere digitale apparaten is het maximale niveau van het apparaat ook de unity-gain-instelling. Raadpleeg de gebruikershandleiding van je audioapparaat of de website van de fabrikant voor meer informatie over de niveaus en aanpassingen.

6. Begin langzaam de ingangsgevoeligheid (volume) van je linkerstudiomonitor te verhogen totdat het akoestische niveau van de roze ruis 82 dB SPL bereikt op je SPL-meter, gemeten op je mixpositie.

7. Pan de roze ruis zodat deze alleen in de rechterluidspreker (helemaal rechts) wordt afgespeeld en herhaal stap 6 voor het rechterkanaal.

8. Zet je full-range monitoren uit.

9. Begin langzaam het ingangsvolume op je Temblor T10 te verhogen totdat het akoestische niveau van de roze ruis 79 dB SPL bereikt op je SPL-meter, gemeten op de mixpositie.

10. Stel het laagdoorlaatfilter op je T10 in op 130 Hz. Dit creëert een overlap tussen de frequentieresponsen van je T10 en je full-range systeem.

11. Speel roze ruis af via je volledige systeem en experimenteer met de polariteitsschakelaar op je Temblor T10 om te zien welke positie de beste basrespons biedt op je mixpositie. Laat de polariteitsschakelaar in de positie staan die de luidste basrespons opleverde. Dit betekent dat je subwoofer in fase is met je full-range systeem.
12. Als je het 80 Hz hoogdoorlaatfilter op de T10 gebruikt om je full-range monitoren te banddoorlaten, stel dan het laagdoorlaatfilter in op 80 Hz. Als je een extern hoogdoorlaatfilter voor je full-range monitoren gebruikt, stel dan het laagdoorlaatfilter in op de juiste frequentie (bijv. als je hoogdoorlaatfilter is ingesteld op 100 Hz, stel dan het laagdoorlaatfilter in op dezelfde frequentie). Mogelijk moet je experimenteren met de instelling Low Pass Filter (Laagdoorlaatfilter) op je subwoofer totdat je de soepelste crossoverpositie hebt gevonden.

Zodra de Input Gain (Ingangsversterking)-regelaar is ingesteld op je full-range monitoren en T10, laat je deze met rust; gebruik hem niet als volumeregelaar. Laat dat over aan de uitgangsniveau-regelaar van je audioapparaat.

Technische specificaties

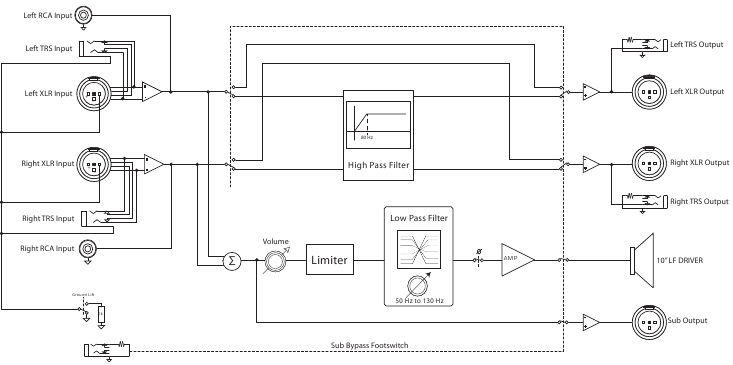

Blokschema

Probleemoplossing

Geen stroom

Zorg er eerst voor dat je Temblor T10 is aangesloten. Als deze is aangesloten op een stroomconditioner, controleer dan of de stroomconditioner is ingeschakeld en functioneert. Als dit het geval is, maar er nog steeds geen stroom naar de monitor gaat, neem dan contact op met PreSonus voor een reparatie.

Geen audio

Als je Temblor T10 lijkt aan te gaan, maar je geen geluid hoort bij het afspelen van audio van de mixer (de lampjes branden, maar er is niemand thuis), controleer dan eerst of de kabels die de mixer op de subwoofer aansluiten correct werken. Controleer ook of de Input Gain (Ingangsversterking)-regelaar is ingesteld om voldoende amplitude voor het signaal te leveren.

Brom

Meestal wordt brom veroorzaakt door een aardlus. Controleer of alle audioapparatuur op dezelfde stroombron is aangesloten. Als je geen stroomconditioner gebruikt, raden we je ten zeerste aan er een toe te voegen. Dit helpt niet alleen om brom te minimaliseren, maar beschermt je apparatuur ook beter tegen stroompieken, brown-outs, enz.
Probeer de Ground Lift (Grondlift)-schakelaar op "Lift" te zetten. Dit voegt 1 kΩ weerstand toe aan de aarde van de gebalanceerde ingangen en elimineert vaak brom.
Gebruik indien mogelijk gebalanceerde kabels. Als je audioapparaat geen gebalanceerde uitgang biedt, kun je het aansluiten op de ongebalanceerde RCA-ingangen op de Temblor T10, of je kunt het aansluiten op een DI-box (direct-injection), die een grondliftschakelaar en een gebalanceerde uitgang biedt.
Zorg er ten slotte voor dat je audiokabels niet in de buurt van stroomkabels lopen en gebruik kabels die de juiste lengte hebben voor je toepassing. Het gebruik van kabels die te lang zijn, vergroot niet alleen het risico op ruis, maar vergroot ook de kans dat de kabels opgerold zijn, waardoor in feite een antenne ontstaat die allerlei soorten audio-interferentie opvangt.
