PreSonus Eris Sub8 Handleiding

Overzicht

Inleiding

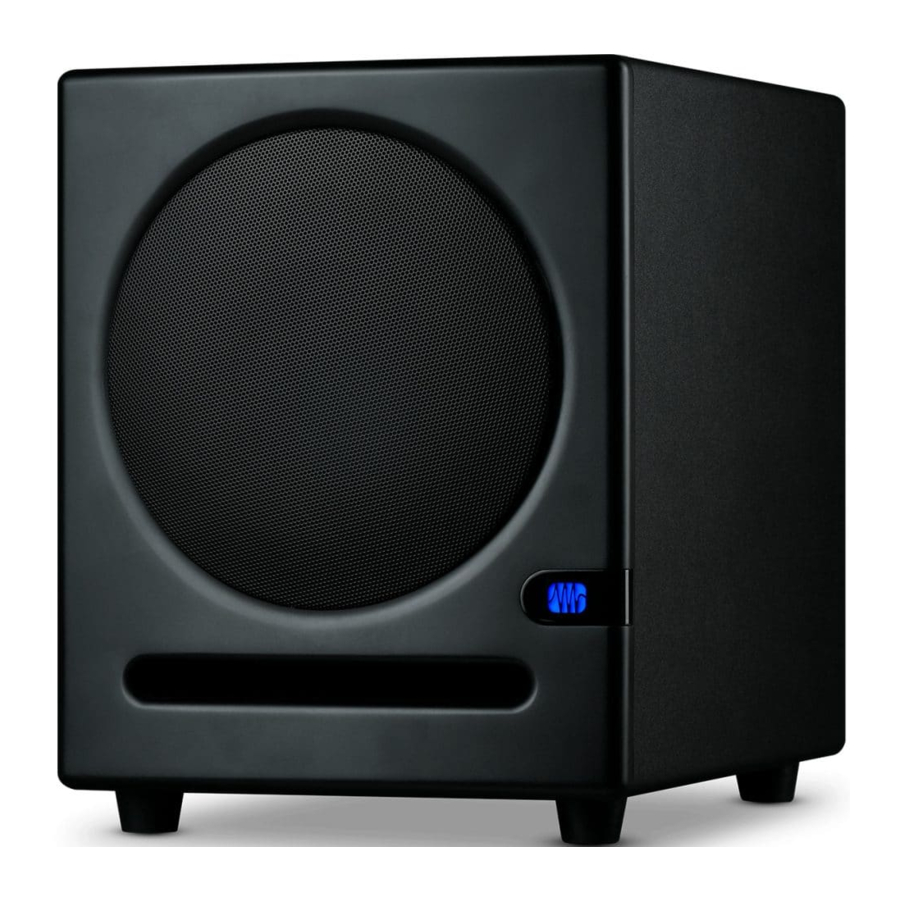

De Eris Sub8 is een actieve subwoofer met een 8-inch papieren composiet driver met een rubberen rand met hoge dichtheid in een kast met poort aan de voorkant. Deze configuratie biedt een responsieve, gedefinieerde bas met lage vervorming. Het resultaat is een natuurlijk en muzikaal geluid dat full-range luidsprekers verbetert zonder ze te overschaduwen. Met het variabele (50 tot 130 Hz) laagdoorlaatfilter kunt u de Eris Sub8 inregelen om perfect te passen bij uw full-range systeem, waardoor het de ideale partner is voor Eris-monitoren en een ideale component voor 2.1- en surround sound-toepassingen.

PreSonus Audio Electronics zet zich in voor voortdurende productverbetering en we waarderen uw suggesties zeer. Wij geloven dat de beste manier om ons doel van voortdurende productverbetering te bereiken, is door te luisteren naar de echte experts: u! We moedigen u aan om My.PreSonus.com te bezoeken met al uw vragen of opmerkingen over uw PreSonus Eris Sub8. We waarderen de steun die u ons hebt betoond door de aankoop van dit product en zijn ervan overtuigd dat u zult genieten van uw Eris Sub8!

OVER DEZE HANDLEIDING: We raden u aan deze handleiding te gebruiken om vertrouwd te raken met de functies, toepassingen en correcte aansluitprocedures voor uw Eris Sub8 voordat u deze aansluit. Dit helpt u problemen te voorkomen tijdens de installatie en configuratie.

Naast alle basisinformatie die u nodig hebt om uw Eris Sub8 aan te sluiten en te bedienen, biedt deze handleiding ook verschillende tutorials over subwooferplaatsing, aansluitingen en kalibratie.

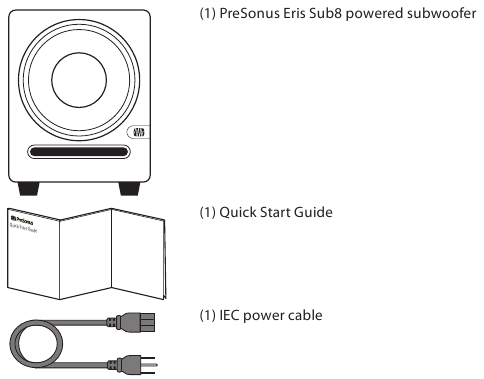

Wat zit er in de doos?

Uw Eris Sub8-pakket bevat het volgende:

Samenvatting van Eris Sub8-functies

• Front-firing, actieve subwoofer met 100 watt, klasse AB-versterker
• 8-inch woofer van papieren composiet met rubberen rand met hoge dichtheid
• Frequentiebereik: 30-200 Hz
• Variabele lowpass filterregeling: 50-130 Hz, variabel
• 80 Hz highpass filter (met defeat-schakelaar) voor satellietaansluitingen
• Kast met poort aan de voorkant

Aansluiting

Aansluitingen en bedieningselementen op het achterpaneel

Ingangen

Lijnniveau-ingangen. De Eris Sub8 biedt een keuze uit twee ingangsparen: een paar gebalanceerde ¼" TRS-ingangen en een paar RCA ongebalanceerde ingangen. Wanneer beide aansluitingen in gebruik zijn, worden de RCA-ingangen opgeteld bij de TRS-aansluitingen.

Power User Tip: Sluit zowel de linker- als de rechteringang aan als u uw full-range monitoren aansluit op de uitgangen van de Eris Sub8, of als u uw Eris Sub8 onafhankelijk van een stereobron gebruikt (zoals het PreSonus Monitor Station). Dit zorgt ervoor dat uw Eris Sub8 de lage frequenties van zowel de linker- als de rechterkant van een stereoaudiogsignaal ontvangt. Als uw audiobron een mono- of LFE-uitgang biedt, hoeft u slechts één ingang aan te sluiten, ofwel L of R.

Ingangsversterking. Stelt het niveau van het ingangssignaal in voordat het wordt versterkt.

Uitgangen

Uitgangen. De Eris Sub8 biedt twee paar uitgangen: een paar gebalanceerde ¼" TRS-uitgangen en een paar RCA ongebalanceerde uitgangen. Het full-range signaal dat is aangesloten op de stereo-ingangen van de Sub8 wordt doorgelaten naar deze uitgangen. Gebruik deze uitgangen om uw linker- en rechterstudiomonitoren aan te sluiten.

Als de High Pass Filter-schakelaar is ingeschakeld, worden frequenties onder 80 Hz niet vanaf deze uitgangen verzonden.

Stroom

IEC-stroomaansluiting. Uw Eris Sub8 accepteert een standaard IEC-stroomkabel.

Verwijder de middelste aardingspen niet en gebruik geen aparte ground-lift adapter, omdat dit kan leiden tot elektrische schokken.

Stroomschakelaar. Dit is de aan/uit-schakelaar. De stroomstatus wordt aangegeven door het verlichte logo op de voorkant van de kast.

AC-keuzeschakelaar. De ingangsspanning is in de fabriek ingesteld om overeen te komen met het land waarnaar deze is verzonden. Gebruik deze schakelaar alleen als u uw Eris Sub8 gebruikt in een land dat een andere standaardspanning gebruikt dan het land waar u uw Sub8 hebt gekocht.

Gebruikersbedieningselementen

Polariteit. De Polarity (Polariteit)-knop keert de polariteit van de ingangssignalen om.

Power User Tip: Zodra u uw Sub8 op uw systeem hebt aangesloten, kunt u experimenteren met elke instelling terwijl u naar uw favoriete muziek luistert. Laat deze schakelaar staan in de positie waar de bas het luidst was.

High Pass Filter. Verwijdert frequentie-inhoud onder 80 Hz van het full-range signaal dat vanaf de Sub8-uitgangen wordt verzonden. Dit is handig als uw studiomonitoren niet hun eigen high-pass filter hebben.

Power User Tip: Als u frequentie-inhoud onder 80 Hz in full-range monitoren laat staan, kan dit de hoogste frequenties die door de Eris Sub8 worden gereproduceerd, opheffen of versterken. Dit kan de basrespons van het totale systeem modderig en slecht gedefinieerd maken. Door uw full-range luidsprekers af te rollen, creëert u een meer lineaire frequentierespons tussen de subwoofer en de full-range inhoud.

Low Pass Filter. Deze regelaar bepaalt het bovenste uiteinde van het frequentiebereik dat door de Eris Sub8 wordt gereproduceerd. Als u het ingebouwde High Pass Filter hebt ingeschakeld, stelt u de Low Pass Filter-regelaar in op 80 Hz. Stel anders de Low Pass Filter-regelaar in op de laagste frequentie die uw hoofdmonitoren betrouwbaar kunnen reproduceren.

Aansluitschema's

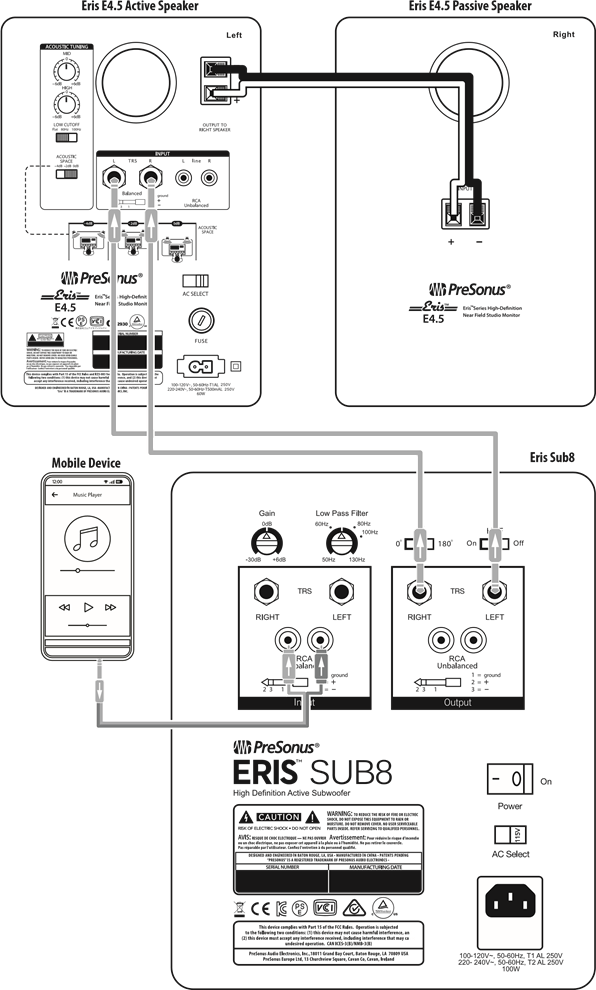

Basisconfiguratie: Mediaspeler/mobiel apparaat

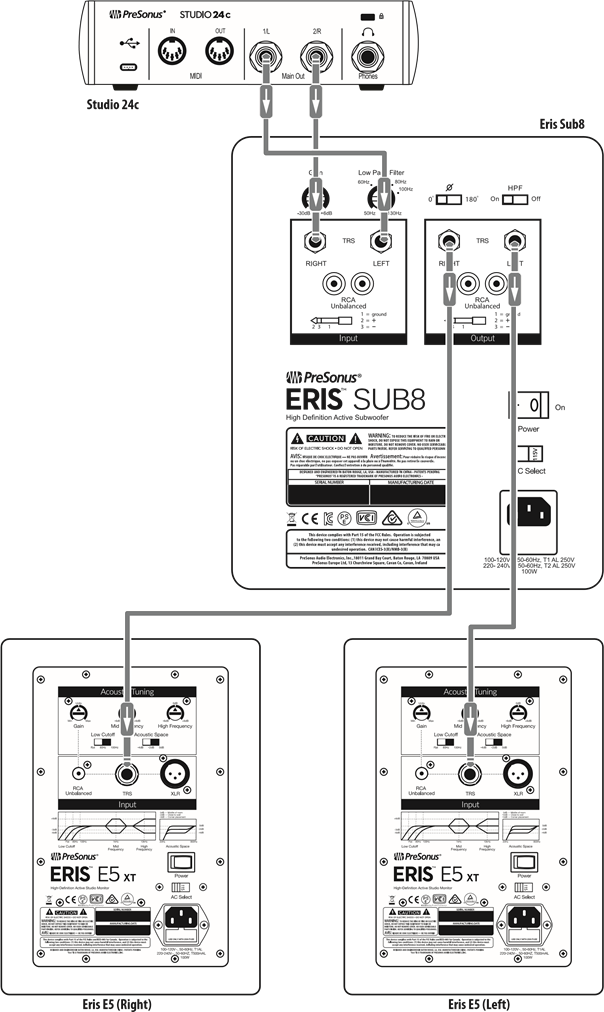

Basisconfiguratie: Audio-interface

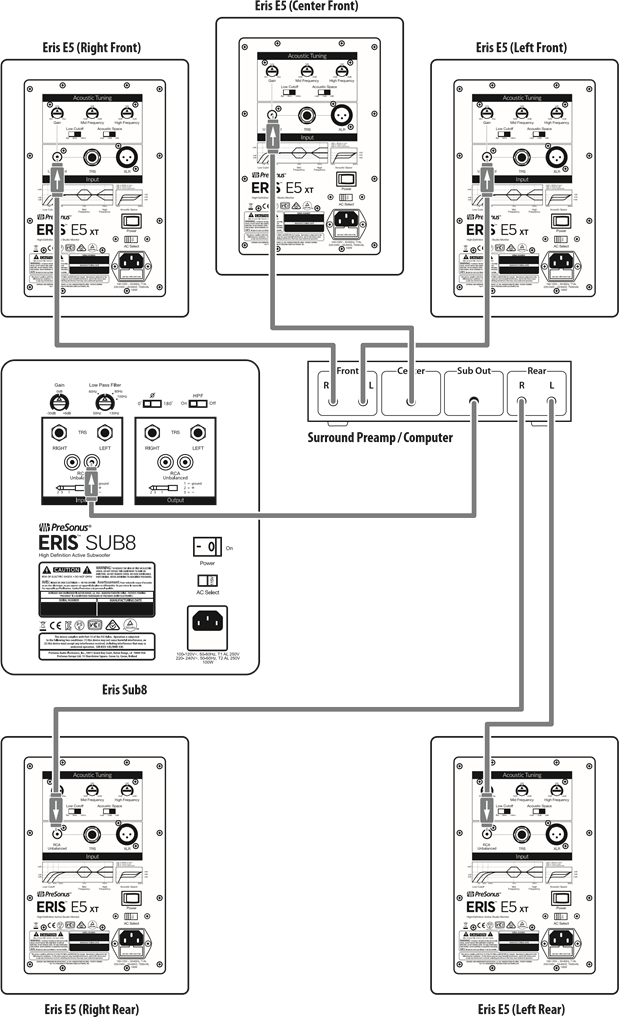

Geavanceerde configuratie: Home Theater

Tutorials

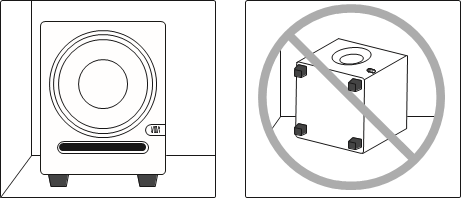

Subwooferplaatsing

Het doel van de juiste subwooferplaatsing is om uw systeem zo in te stellen dat uw subwoofer fungeert als een natuurlijk verlengstuk van uw full-range monitoren, zonder de algehele basrespons van uw ruimte te versterken of één enkele frequentie of frequentiebereik te overdrijven. Omdat lage frequenties niet directioneel zijn—dat wil zeggen, mensen kunnen niet de richting waarnemen waaruit lage frequenties komen—bent u niet beperkt tot plaatsing in de buurt van uw full-range monitoren. Het plaatsen van uw Sub8 aan dezelfde kant van de ruimte als uw full-range monitoren biedt echter doorgaans de beste luisterervaring.

Een snelle manier om de beste locatie voor uw subwoofer te vinden, is door deze tijdelijk op de grond te plaatsen waar u normaal naar uw systeem zou luisteren en vervolgens wat muziek af te spelen die veel bas bevat. Loop rond in de helft van de kamer waar u uw full-range monitoren hebt geplaatst totdat u de plek vindt waar de bas het beste klinkt. Over het algemeen wilt u voorkomen dat u uw subwoofer te dicht bij reflecterende oppervlakken plaatst, zoals een muur of in een hoek, omdat dit de basenergie overdrijft en uw Sub8 "boomerig" laat klinken.

Zodra u de plek in de kamer hebt gevonden waar de bas het soepelst klinkt, plaatst u uw Sub8 op die plek, keert u terug naar de luisterpositie en luistert u er nogmaals naar. Mogelijk moet u de locatie aanpassen; blijf kleine aanpassingen maken (ongeveer 30 cm per keer) totdat de basrespons zo gelijkmatig mogelijk klinkt.

Niveaukalibratie

Het afstemmen van de niveaus van de monitoren in uw systeem op uw subwoofer is een eenvoudige extra stap die u zal helpen een consistente luisteromgeving te creëren. Dit zorgt ervoor dat uw subwoofer niet te luid is bij sommige soorten muziek en lang niet luid genoeg bij andere. U hebt hiervoor een SPL-meter en wat roze ruis nodig; gelukkig zijn er veel goedkope en gratis SPL-meter-apps voor vrijwel elk type smartphone, evenals een verscheidenheid aan gratis roze ruis-samples online die het werk prima zullen doen.

Hieronder volgt een korte tutorial over het matchen van het niveau van uw monitoren:

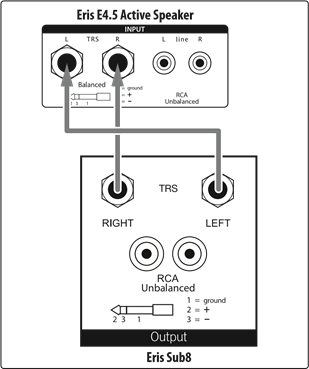

1. Sluit uw monitoren en Eris Sub8 aan zoals weergegeven in een van de aansluitschema's in het gedeelte Aansluitschema's.
   Power User Tip: Als uw systeem een EQ heeft, schakel deze dan uit. U kunt uw complete systeem naar smaak EQ'en zodra de niveaus gelijkmatig zijn afgestemd.

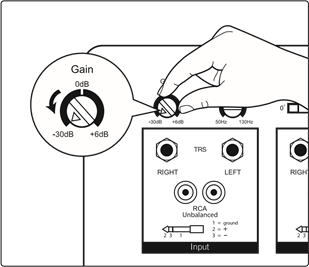

2. Zet de ingangsniveaus van uw Eris Sub8 en uw full-range monitoren op de laagste stand.

3. Speel roze ruis af via uw luidsprekers. U zou nog niets moeten horen.

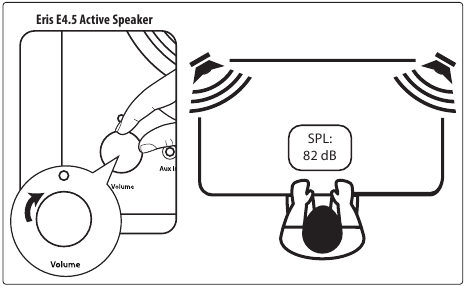

4. Begin langzaam het volume van uw linker monitor te verhogen totdat het akoestische niveau van de roze ruis 82 dB SPL bereikt op uw SPL-meter, gemeten op uw luisterpositie. Schakel uw linker monitor uit en herhaal dit met uw rechter monitor.
   Als u monitoren gebruikt die een enkele niveauregeling voor zowel de linker- als de rechterkant bieden, zoals de Eris E3.5 of E4.5, speelt u roze ruis af via beide monitoren en verhoogt u het volume totdat uw SPL-meter 85 dB aangeeft.
   Power User Tip: Als 82 dB of 85 dB te luid of te zacht is voor uw kamer, stel het niveau dan in op een niveau dat comfortabeler is voor uw luisterbehoeften. Zorg er wel voor dat u hetzelfde niveau instelt voor zowel de linker- als de rechtermonitor.
5. Schakel uw full-range monitoren uit. Als uw Sub8 is aangesloten op de Sub Out op een luidspreker met een speciale Sub Out, zet u het ingangsvolume van uw Eris Sub8 op "0" en gaat u verder naar stap 7.

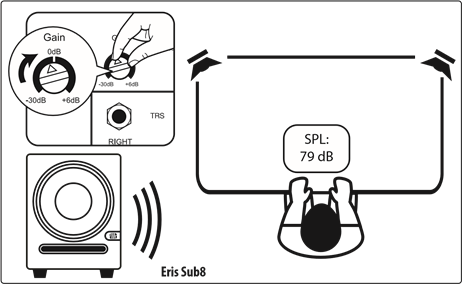

6. Begin langzaam het ingangsvolume op uw Eris Sub8 te verhogen totdat het akoestische niveau van de roze ruis 79 dB SPL bereikt op uw SPL-meter, gemeten op uw luisterpositie.

7. Stel het laagdoorlaatfilter op uw Sub8 in op 130 Hz. Dit creëert een frequentieoverlap tussen uw Sub8 en uw full-range systeem.
8. Speel roze ruis af via uw volledige systeem en experimenteer met de polariteitsschakelaar op uw Eris Sub8 om te zien welke positie de beste basrespons biedt. Laat de polariteitsschakelaar staan ​​waar de bas het luidst is.
9. Speel nu wat muziek af via uw systeem en experimenteer met het laagdoorlaatfilter op uw Sub8 totdat u de meest natuurlijke overgang vindt tussen uw full-range monitoren en uw subwoofer. Als uw full-range monitoren zijn aangesloten op de uitgangen van uw Sub8, wilt u misschien proberen het 80 Hz High Pass-filter op de Sub8 in te schakelen en het laagdoorlaatfilter in te stellen op 80 Hz.
   Power User Tip: Zodra u de niveaus van uw full-range monitoren en Sub8 hebt aangepast, gebruik dan niet hun volumeregelaars om het algehele niveau aan te passen; gebruik in plaats daarvan het volume op uw audioapparaat (computer, iPad, tv, enz.). Dit zorgt ervoor dat uw luidsprekerniveaus op elkaar afgestemd blijven.
   Power User Tip #2: De hierboven vermelde SPL-cijfers zijn richtlijnen. Bij het verhogen van het uitgangsniveau kan het punt waarop uw Eris Sub8 79 dB SPL bereikt, sterk afhankelijk zijn van de akoestische respons van de ruimte waarin hij is opgesteld. Staande golven kunnen resonantie rond 79 dB veroorzaken, waardoor u deze eerder bereikt dan verwacht; kamfiltering kan ervoor zorgen dat u deze helemaal niet bereikt.

Technische specificaties

Probleemoplossing

Geen stroom.
Zorg er eerst voor dat uw Eris Sub8 is aangesloten. Als deze is aangesloten op een stroomconditioner, controleer dan of de stroomconditioner is ingeschakeld en functioneert.

Als dit het geval is, maar er nog steeds geen stroom naar de Sub8 gaat, neem dan contact op met PreSonus voor een reparatie.

Geen audio.
Als uw Eris Sub8 lijkt in te schakelen, maar u geen geluid hoort bij het afspelen van audio (de lampjes branden, maar er is niemand thuis), controleer dan eerst of de kabels die op de subwoofer zijn aangesloten correct werken. Controleer ook of de Input Level (ingangsniveau) -regelaar is ingesteld om voldoende versterking te bieden.

Brom.
Meestal wordt brom veroorzaakt door een aardlus. Controleer of alle audioapparatuur op dezelfde stroombron is aangesloten. Als u geen stroomconditioner gebruikt, raden we u ten zeerste aan er een toe te voegen. Dit helpt niet alleen om brom te minimaliseren, maar het beschermt uw apparatuur ook beter tegen stroompieken, stroomuitval, enz.

Gebruik waar mogelijk gebalanceerde kabels.
Als uw audioapparaat geen gebalanceerde uitgang biedt, kunt u deze aansluiten op een DI-box (direct-injection), die een aardingsschakelaar en een gebalanceerde uitgang biedt.

Zorg er ten slotte voor dat uw audiokabels niet in de buurt van stroomkabels lopen en gebruik kabels met de juiste lengte voor uw toepassing. Het gebruik van kabels die te lang zijn, verhoogt niet alleen het risico op ruis, maar verhoogt ook de kans dat de kabels zijn opgerold, waardoor in feite een antenne ontstaat die allerlei soorten audio-interferentie oppikt.

Het diner wordt geserveerd

Extra bonus: het voorheen Top Secret recept van PreSonus voor...
Andouille & German Red Cabbage Po-Boys

Ingrediënten:

• 1 kleine ui
• 3 el verse gember
• 1 kleine rode kool
• 1 tl zout
• 3 el honing
• ¼ kopje rode wijnazijn
• 12 oz Andouille of Bratwurst worst in de lengte gesneden
• ¼ lb. Muensterkaas
• Creoolse of Duitse mosterd naar smaak
• 1 brood Frans brood

Kookinstructies:

1. Verhit 2 eetlepels plantaardige olie in een grote koekenpan. Voeg uien en gember toe en kook ze ongeveer 3 minuten tot de uien beginnen te verwelken. Voeg kool, azijn en honing toe en kook vervolgens ongeveer 5 minuten. Voeg zout naar smaak toe en zet opzij.
2. Verhit olie in een koekenpan tot het heet is. Voeg de worst met de gesneden kant naar beneden toe tot hij mooi bruin is, draai hem om en kook hem ongeveer 5 minuten tot hij gaar is.
3. Snijd het brood in de lengte doormidden, leg er een bedje van kool op, dan worst en kaas erop. Rooster onder de grill of in een hete oven tot de kaas gesmolten is en het brood knapperig is.
4. Smeer mosterd op het brood. De sandwich kan vervolgens in 2-3 stukken worden gesneden en gedeeld (of niet als je echt honger hebt).

BONUS: Extra kool kan worden gebruikt als smaakmaker bij vlees, eieren, sandwiches, enz.
