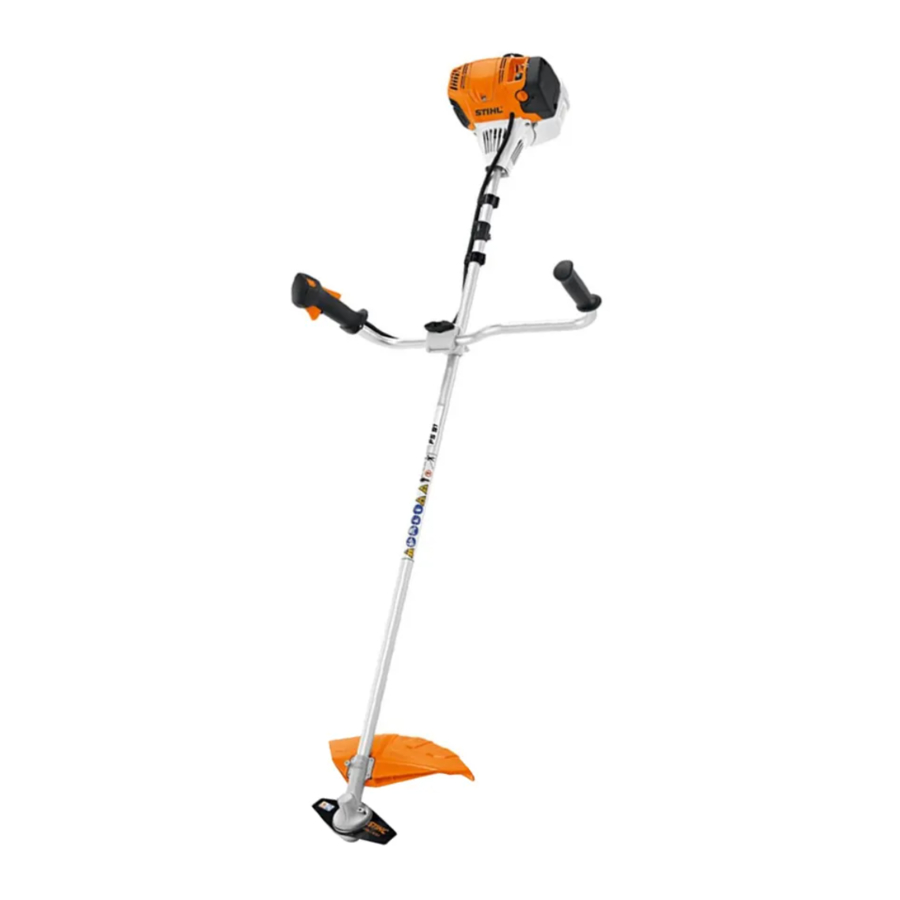

Stihl FS 90 handleiding

Gids voor het gebruik van deze handleiding

Pictogrammen
De betekenis van de pictogrammen die aan de machine zijn bevestigd, worden in deze handleiding uitgelegd.

Afhankelijk van het betreffende model kunnen de volgende pictogrammen aan uw machine zijn bevestigd.

Brandstoftank; brandstofmengsel van benzine en motorolie

Bedien decompressieklep

Handmatige brandstofpomp

Bedien handmatige brandstofpomp

Tube vet

Inlaatlucht: zomerbedrijf

Inlaatlucht: winterbedrijf

Handvatverwarming

Symbolen in tekst
Waarschuwing waar er een risico is op een ongeluk of persoonlijk letsel of ernstige schade aan eigendommen.

Voorzichtigheid waar er een risico is op beschadiging van de machine of de afzonderlijke onderdelen.

Technische verbeteringen
De filosofie van STIHL is om al haar producten voortdurend te verbeteren. Om deze reden kunnen we periodiek het ontwerp, de techniek en het uiterlijk van onze producten wijzigen.

Daarom worden sommige wijzigingen, aanpassingen en verbeteringen mogelijk niet in deze handleiding behandeld.

Veiligheidsmaatregelen en werktechnieken

Er moeten bepaalde veiligheidsmaatregelen in acht worden genomen om het risico op persoonlijk letsel te verminderen bij het bedienen van dit elektrische gereedschap vanwege de zeer hoge snelheid van het snijhulpstuk.

Het is belangrijk dat u de handleiding leest en begrijpt voordat u uw elektrische gereedschap voor de eerste keer gebruikt en de handleiding op een veilige plaats bewaart voor toekomstig gebruik. Het niet in acht nemen van de veiligheidsmaatregelen kan leiden tot ernstig of zelfs dodelijk letsel.

Neem alle toepasselijke lokale veiligheidsvoorschriften, normen en verordeningen in acht.

Als u dit type elektrisch gereedschap nog niet eerder hebt gebruikt: laat uw dealer of een andere ervaren gebruiker u zien hoe u uw elektrische gereedschap moet bedienen of volg een speciale cursus over de bediening ervan.

Minderjarigen mogen nooit een elektrisch gereedschap gebruiken.

Houd omstanders, vooral kinderen, en dieren uit de buurt van het werkgebied.

Wanneer het elektrische gereedschap niet in gebruik is, schakel het dan uit zodat het geen gevaar vormt voor anderen. Beveilig het tegen onbevoegd gebruik.

De gebruiker is verantwoordelijk voor het vermijden van letsel aan derden of schade aan hun eigendommen.

Leen of verhuur uw elektrische gereedschap niet zonder de handleiding. Zorg ervoor dat iedereen die het gebruikt, de informatie in deze handleiding begrijpt.

Het gebruik van lawaaierige elektrische gereedschappen kan door nationale of lokale voorschriften tot bepaalde tijden beperkt zijn.

Om het elektrische gereedschap te bedienen, moet u uitgerust, in goede fysieke conditie en geestelijke gezondheid verkeren.

Als u een aandoening hebt die kan worden verergerd door inspannend werk, raadpleeg dan uw arts voordat u een elektrisch gereedschap bedient.

Alleen voor personen met pacemakers: het ontstekingssysteem van uw elektrische gereedschap produceert een elektromagnetisch veld van een zeer lage intensiteit. Dit veld kan sommige pacemakers storen. Om gezondheidsrisico's te verminderen, raadt STIHL aan dat personen met pacemakers hun arts en de fabrikant van de pacemaker raadplegen voordat ze dit gereedschap bedienen.

Bedien het elektrische gereedschap niet als u onder invloed bent van een stof (drugs, alcohol) die het zicht, de behendigheid of het beoordelingsvermogen kan beïnvloeden.

Afhankelijk van het gemonteerde snijhulpstuk, gebruikt u uw elektrische gereedschap alleen voor het maaien van gras, wilde begroeiing, struiken, kreupelhout, bossen, bomen met een kleine diameter en soortgelijke materialen.

Gebruik uw elektrische gereedschap niet voor andere doeleinden, want dit kan tot ongelukken leiden.

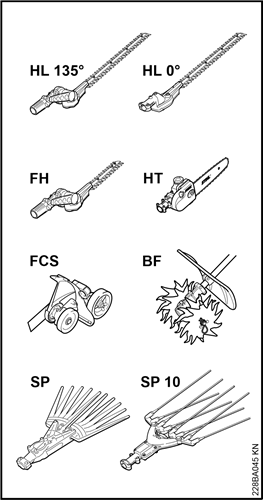

Gebruik alleen snijhulpstukken en accessoires die uitdrukkelijk zijn goedgekeurd voor dit model elektrisch gereedschap door STIHL of die technisch identiek zijn. Raadpleeg een service dealer als u hier vragen over hebt. Gebruik alleen onderdelen en accessoires van hoge kwaliteit om het risico op ongevallen en schade aan de machine te voorkomen.

STIHL raadt aan om originele STIHL-vervangingsonderdelen te gebruiken. Ze zijn specifiek ontworpen om bij uw model te passen en aan uw prestatie-eisen te voldoen.

Probeer nooit uw elektrische gereedschap op enigerlei wijze aan te passen, omdat dit het risico op persoonlijk letsel kan vergroten. STIHL sluit alle aansprakelijkheid uit voor persoonlijk letsel en schade aan eigendommen veroorzaakt door het gebruik van niet-goedgekeurde hulpstukken.

Gebruik geen hogedrukreiniger om het apparaat schoon te maken. De vaste waterstraal kan onderdelen van het apparaat beschadigen.

De deflector op dit elektrische gereedschap kan de bediener niet beschermen tegen alle objecten die door het snijhulpstuk worden weggeslingerd (stenen, glas, draad, enz.). Dergelijke objecten kunnen afketsen en vervolgens de bediener raken.

Kleding en uitrusting
Draag de juiste beschermende kleding en uitrusting.

Kleding moet stevig zijn, maar volledige bewegingsvrijheid toestaan. Draag nauwsluitende kleding, een combinatie van overall en jas, draag geen werkmantel.

Vermijd kleding die aan takken of borstels of bewegende delen van de machine kan blijven haken. Draag geen sjaal, stropdas of sieraden. Bind lang haar vast en bedek het (bijv. met een haarnet, muts, veiligheidshelm, enz.).

Draag veiligheidslaarzen met stalen neuzen en antislipzolen.

Stevige schoenen met antislipzolen mogen alleen worden gedragen bij gebruik van maaikoppen.

Draag een veiligheidshelm voor dunningswerkzaamheden, bij het werken in hoog kreupelhout en waar er gevaar is voor hoofdletsel door vallende objecten. Om het risico op letsel door weggeslingerde objecten te verminderen, draagt u altijd een gezichtsscherm en een veiligheidsbril.

Een gezichtsscherm alleen biedt geen adequate oogbescherming.

Draag gehoorbescherming, bijv. oordopjes of gehoorkappen.

Draag zware handschoenen.

STIHL biedt een uitgebreid assortiment persoonlijke beschermende kleding en uitrusting.

Het elektrische gereedschap vervoeren

Schakel altijd de motor uit.

Draag het apparaat hangend aan de schouderriem of goed uitgebalanceerd aan de aandrijfbuis. Plaats de transportbeschermer op metalen snijhulpstukken om het risico op letsel door contact met het mes te voorkomen

Vervoer in een voertuig: zet uw elektrische gereedschap goed vast om kantelen, brandstoflekkage en schade te voorkomen.

Brandstof tanken

Benzine is een extreem ontvlambare brandstof. Houd afstand van open vuur. Mors geen brandstof en rook niet.

Schakel altijd de motor uit voordat u tankt.

Tank geen hete motor – brandstof kan morsen en brand veroorzaken.

Open de brandstofdop voorzichtig om eventuele druk in de tank langzaam te laten ontsnappen en brandstoflekkage te voorkomen.

Tank uw elektrische gereedschap alleen in goed geventileerde ruimtes. Als u brandstof morst, veeg de machine dan onmiddellijk af – als er brandstof op uw kleding komt, verschoon deze dan onmiddellijk.

Uw elektrische gereedschap wordt standaard geleverd met een schroefdop of een bajonetdop.

Draai na het tanken de schroefdop zo stevig mogelijk vast.

Steek de brandstofdop met scharnierende greep (bajonetdop) correct in de opening, draai deze met de klok mee tot aan de aanslag en klap de greep naar beneden. Dit vermindert het risico dat trillingen van het apparaat ervoor zorgen dat de brandstofdop losraakt of loskomt en er brandstof wordt gemorst.

Om het risico op ernstige of dodelijke brandwonden te verminderen, controleert u op brandstoflekkage. Als er brandstoflekkage wordt geconstateerd, start of laat de motor dan niet draaien voordat het lek is verholpen.

Voor het starten
Benzine is een extreem ontvlambare brandstof. Houd afstand van open Controleer of uw elektrische gereedschap goed is vlammen. Mors geen brandstof gemonteerd en in goede staat verkeert – raadpleeg – rook niet. de betreffende hoofdstukken in de handleiding.

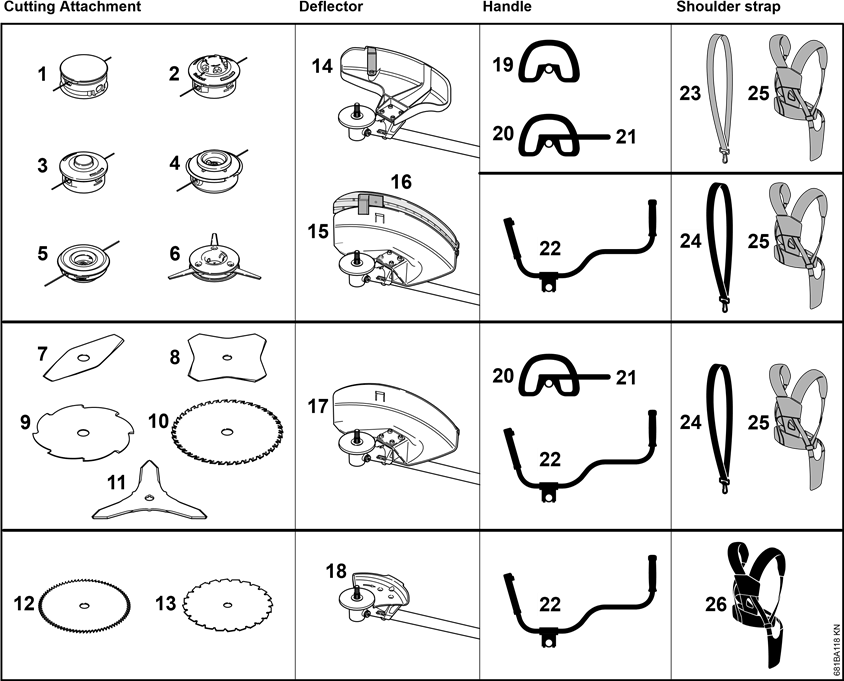

• Gebruik alleen een goedgekeurde combinatie van snijhulpstuk, deflector, handgreep en harnas. Alle onderdelen moeten correct en veilig worden gemonteerd.
• Schuifregelaar / stopschakelaar moet gemakkelijk naar STOP of 0 bewegen
• Soepele werking van de gasklepelvergrendeling (indien aanwezig) en de gasklepel – de gasklepel moet automatisch terugkeren naar de stationaire stand.
• Controleer of de bougiedop goed vastzit – een losse dop kan vonken veroorzaken die brandbare dampen kunnen ontsteken en brand kunnen veroorzaken.
• Snijgereedschap of hulpstuk: controleer op correcte en veilige montage en goede staat.
• Controleer beschermingsmiddelen (bijv. deflector voor snijgereedschap, ruiterplaat) op beschadiging of slijtage. Vervang beschadigde onderdelen altijd. Gebruik uw machine niet met een beschadigde deflector of versleten ruiterplaat (letters en pijlen niet meer leesbaar).
• Probeer nooit de bedieningselementen of de veiligheidsvoorzieningen op enigerlei wijze aan te passen.
• Houd de handgrepen droog en schoon – vrij van olie en vuil – voor een veilige bediening van het elektrische gereedschap.
• Pas het harnas en de handgreep (handgrepen) aan uw lengte en bereik aan. Zie de hoofdstukken over "Het harnas aanpassen" en "Het balanceren van de trimmer/bosmaaier".

Om het risico op persoonlijk letsel te verminderen, mag u uw elektrische gereedschap niet bedienen als het beschadigd is of niet correct is gemonteerd.

Als u een schouderriem of een volledig harnas gebruikt: oefen het verwijderen en neerzetten van de machine zoals u dat in een noodgeval zou doen. Om schade te voorkomen, gooit u de machine niet op de grond tijdens het oefenen.

De motor starten
Start de motor op minstens 3 meter van de tankplaats, alleen buiten.

Plaats het apparaat op een stevige ondergrond in een open ruimte. Zorg ervoor dat u een goed evenwicht en een stevige basis hebt. Houd het apparaat stevig vast. Het snijhulpstuk moet vrij zijn van de grond en alle andere obstakels, omdat het kan beginnen te draaien wanneer de motor start.

Uw elektrische gereedschap is een apparaat voor één persoon. Om het risico op letsel door weggeslingerde objecten te verminderen, laat u geen andere personen binnen een straal van 15 meter van uw eigen positie toe – zelfs niet bij het starten.

Om het risico op letsel te verminderen, vermijdt u contact met het snijhulpstuk.

Laat het elektrische gereedschap niet vallen om het te starten – start de motor zoals beschreven in de handleiding. Merk op dat het snijhulpstuk nog korte tijd blijft draaien nadat u de gasklepel hebt losgelaten – vliegwieleffect.

Controleer de stationaire toerentalinstelling: het snijhulpstuk mag niet draaien wanneer de motor stationair draait met de gasklepel losgelaten.

Om het risico op brand te verminderen, houdt u hete uitlaatgassen en een hete uitlaatdemper uit de buurt van gemakkelijk brandbare materialen (bijv. houtsnippers, schors, droog gras, brandstof).

Het elektrische gereedschap vasthouden en bedienen
Houd het apparaat altijd stevig vast met beide handen aan de handgrepen. Zorg ervoor dat u altijd een goed evenwicht en een stevige basis hebt.

Modellen met fietsstuur

Rechterhand aan de bedieningsgreep, linkerhand aan de linker handgreep.

Modellen met lusgreep

Op apparaten met een lusgreep en een beschermbeugel, linkerhand aan de lusgreep, rechterhand aan de bedieningsgreep, zelfs als u linkshandig bent.

Tijdens het gebruik

Zorg ervoor dat u altijd een goed evenwicht en een stevige basis hebt.

Schakel in geval van dreigend gevaar of in een noodgeval onmiddellijk de motor uit door de schuifregelaar / stopschakelaar naar STOP of 0 te verplaatsen.

Om het risico op persoonlijk letsel te verminderen , laat u geen andere personen binnen een straal van 15 meter van uw eigen positie toe. Om het risico op schade aan eigendommen te verminderen, houdt u ook deze afstand aan van andere objecten (voertuigen, ramen).

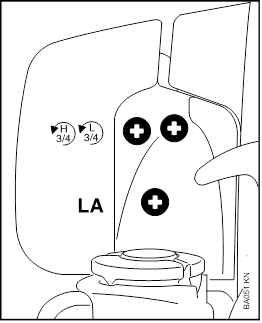

Het juiste stationaire motortoerental is belangrijk om ervoor te zorgen dat het snijhulpstuk stopt met draaien wanneer u de gasklepel loslaat.

Controleer en corrigeer de stationaire toerentalinstelling met regelmatige tussenpozen. Als het snijhulpstuk nog steeds draait bij stationair toerental, laat uw dealer dan de juiste aanpassingen of reparaties uitvoeren. STIHL raadt een STIHL-servicedealer aan.

Wees extra voorzichtig in gladde omstandigheden – vochtig, sneeuw, ijs, op hellingen of oneffen terrein.

Let op obstakels: wortels, boomstronken of gaten waardoor u kunt struikelen of vallen.

Sta altijd op de grond tijdens het werken, nooit op een ladder, een werkplatform of een andere onveilige ondersteuning.

Wees extra alert en voorzichtig bij het dragen van gehoorbescherming, omdat uw vermogen om waarschuwingen (geschreeuw, alarmen, enz.) te horen beperkt is.

Om het risico op ongelukken te verminderen, neem tijdig een pauze om vermoeidheid of uitputting te voorkomen.

Werk kalm en zorgvuldig – bij daglicht en alleen als het zicht goed is. Blijf alert om anderen niet in gevaar te brengen.

Uw elektrische gereedschap produceert giftige uitlaatgassen zodra de motor draait. Deze gassen kunnen kleurloos en geurloos zijn en bevatten onverbrande koolwaterstoffen en benzol. Laat de motor nooit binnenshuis of op slecht geventileerde plaatsen draaien, zelfs niet als uw model is uitgerust met een katalysator.

Om het risico op ernstig of dodelijk letsel door het inademen van giftige gassen te verminderen, zorgt u voor voldoende ventilatie bij het werken in greppels, holtes of andere afgesloten locaties.

Om het risico op ongelukken te verminderen, stop onmiddellijk met werken in geval van misselijkheid, hoofdpijn, visuele stoornissen (bijv. een verminderd gezichtsveld), problemen met het gehoor, duizeligheid, verslechtering van het concentratievermogen. Afgezien van andere mogelijkheden kunnen deze symptomen worden veroorzaakt door een te hoge concentratie uitlaatgassen in het werkgebied.

Bedien uw elektrische gereedschap zo dat het een minimum aan lawaai en uitstoot produceert – laat de motor niet onnodig draaien, geef alleen gas om te snijden.

Om het risico op brand te verminderen, rook niet tijdens het bedienen van of staan in de buurt van uw elektrische gereedschap. Merk op dat er brandbare brandstofdamp uit het brandstofsysteem kan ontsnappen.

Het stof, de damp en de rook die tijdens het gebruik worden geproduceerd, kunnen gevaarlijk zijn voor de gezondheid. Als het werkgebied erg stoffig of rokerig is, draag dan een ademhalingsmasker.

Als uw elektrische gereedschap wordt blootgesteld aan ongewoon hoge belastingen waarvoor het niet is ontworpen (bijv. een zware impact of een val), controleer dan altijd of het in goede staat verkeert voordat u verder werkt – zie ook "Voor het starten".

Controleer in het bijzonder het brandstofsysteem op lekkages en zorg ervoor dat de veiligheidsvoorzieningen goed werken. Gebruik uw motorwerktuig niet verder als het beschadigd is. Laat de machine in geval van twijfel controleren door uw servicehouder.

Gebruik uw motorwerktuig niet met de startgrendel ingeschakeld; het motortoerental kan in deze stand niet worden geregeld.

Om het risico op letsel door weggeslingerde voorwerpen te verminderen, mag u de machine nooit gebruiken zonder de juiste beschermkap voor het type snijgereedschap dat wordt gebruikt.

Inspecteer het werkgebied: stenen, metalen stukken of andere vaste voorwerpen kunnen worden weggeslingerd en persoonlijk letsel of schade aan het snijgereedschap en eigendommen (bijv. geparkeerde voertuigen, ramen) veroorzaken.

Wees extra voorzichtig bij het werken in moeilijk, overwoekerd terrein.

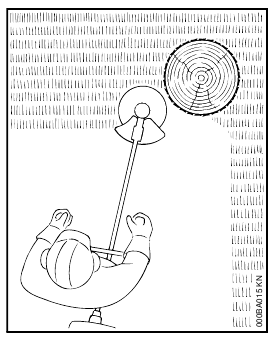

Bij het snijden van hoog struikgewas, onder struiken en heggen: houd het snijgereedschap op een minimale hoogte van 15 cm om te voorkomen dat kleine dieren worden geschaad.

Zet altijd de motor uit voordat u de machine onbeheerd achterlaat.

Controleer het snijgereedschap regelmatig met korte tussenpozen tijdens het gebruik of onmiddellijk als er een merkbare verandering is in het snijgedrag:

• Zet de motor uit. Houd de machine stevig vast en wacht tot het snijgereedschap tot stilstand is gekomen.
• Controleer de staat en de dichtheid, zoek naar scheuren.
• Controleer de scherpte.
• Vervang beschadigde of botte snijgereedschappen onmiddellijk, zelfs als ze slechts oppervlakkige scheuren vertonen.

Maak met regelmatige tussenpozen gras- en plantresten van de montage van het snijgereedschap schoon; verwijder alle ophopingen van materiaal van het snijgereedschap en de beschermkap.

Om het risico op letsel te verminderen, zet u de motor uit voordat u het snijgereedschap vervangt.

Gebruik beschadigde of gebarsten snijgereedschappen niet verder en probeer ze niet te repareren door ze te lassen, recht te buigen of de vorm te veranderen (uit balans).

Dit kan ertoe leiden dat delen van het snijgereedschap loskomen en de bediener of omstanders met hoge snelheid raken en ernstig of dodelijk letsel tot gevolg hebben.

Bij gebruik van maaikoppen

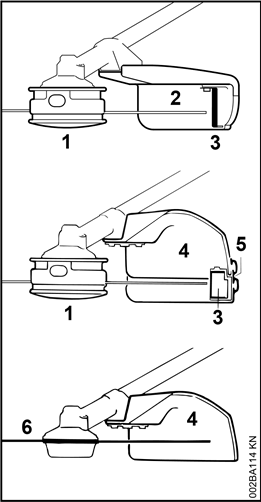

Voorzie de beschermkap van de extra onderdelen die in de gebruiksaanwijzing staan.

Gebruik alleen de beschermkap met een correct gemonteerd draadbegrenzingsmes om ervoor te zorgen dat de maaidraden automatisch op de goedgekeurde lengte worden afgesneden.

Om het risico op letsel te verminderen, zet u altijd de motor uit voordat u de nylondraad van handmatig verstelbare maaikoppen verstelt.

Het gebruik van de machine met te lange nylondraden vermindert het bedrijfstoerental van de motor. De koppeling slipt dan continu, wat oververhitting en schade aan belangrijke onderdelen (bijv. koppeling, polymeer behuizingscomponenten) veroorzaakt; dit kan het risico op letsel door het snijgereedschap dat draait terwijl de motor stationair draait, vergroten.

Bij gebruik van metalen snijgereedschappen
STIHL raadt het gebruik van originele STIHL metalen snijgereedschappen aan. Deze zijn speciaal ontworpen om bij uw model te passen en aan uw prestatie-eisen te voldoen.

Metalen snijgereedschappen draaien met een zeer hoge snelheid. De krachten die optreden werken op de machine, het gereedschap en het materiaal dat wordt gesneden.

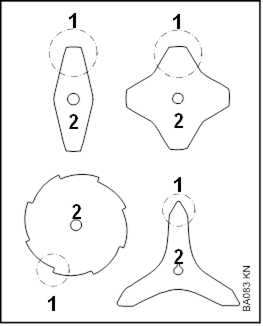

Slijp metalen snijgereedschappen regelmatig zoals aangegeven.

Ongelijkmatig geslepen metalen snijgereedschappen veroorzaken een onbalans die extreem hoge belastingen op de machine kan leggen en het risico op breuk kan vergroten.

Botte of onjuist geslepen snijranden kunnen een hogere belasting op het snijgereedschap leggen en het risico op letsel door gebarsten of gebroken onderdelen vergroten.

Inspecteer metalen snijgereedschappen na elk contact met harde voorwerpen (bijv. stenen, rotsen, metalen stukken) op scheuren of kromtrekken. Om het risico op letsel te verminderen, verwijdert u bramen en andere zichtbare ophopingen van materiaal (gebruik een vijl), omdat deze los kunnen raken en tijdens het gebruik met hoge snelheid kunnen worden weggeslingerd.

Om de bovengenoemde risico's bij het gebruik van een metalen snijgereedschap te verminderen, mag u nooit een metalen snijgereedschap gebruiken met een grotere diameter dan gespecificeerd. Het mag niet te zwaar zijn. Het moet zijn vervaardigd uit materialen van voldoende kwaliteit en de geometrie moet correct zijn (vorm, dikte).

Om het risico op letsel te verminderen, mag een metalen snijgereedschap dat niet door STIHL is vervaardigd, niet zwaarder, dikker zijn, een andere vorm of een grotere diameter hebben dan het grootste metalen snijgereedschap dat door STIHL is goedgekeurd voor dit motorwerktuigmodel.

Trillingen
Langdurig gebruik van het motorwerktuig kan leiden tot door trillingen veroorzaakte circulatieproblemen in de handen (wittevingerziekte).

Er kan geen algemene aanbeveling worden gegeven voor de gebruiksduur, omdat deze afhankelijk is van verschillende factoren.

De gebruiksduur wordt verlengd door:

• Handbescherming (het dragen van warme handschoenen)
• Werkonderbrekingen

De gebruiksduur wordt verkort door:

• Elke persoonlijke neiging om te lijden aan een slechte doorbloeding (symptomen: vaak koude vingers, tintelingen).
• Lage buitentemperaturen.
• De kracht waarmee de handgrepen worden vastgehouden (een strakke greep beperkt de bloedsomloop).

Continue en regelmatige gebruikers moeten de conditie van hun handen en vingers nauwlettend in de gaten houden. Als een van de bovenstaande symptomen optreedt (bijv. tintelingen in de vingers), raadpleeg dan een arts.

Onderhoud en reparaties
Onderhoud de machine regelmatig. Probeer geen onderhouds- of reparatiewerkzaamheden uit te voeren die niet in de gebruiksaanwijzing worden beschreven. Laat al het andere werk uitvoeren door een servicehouder.

STIHL raadt u aan om service- en reparatiewerkzaamheden uitsluitend te laten uitvoeren door een erkende STIHL servicehouder. STIHL dealers krijgen regelmatig de gelegenheid om trainingen te volgen en worden voorzien van de nodige technische informatie.

Gebruik alleen hoogwaardige vervangingsonderdelen om het risico op ongevallen en schade aan de machine te voorkomen. Raadpleeg in dit verband een servicehouder als u vragen heeft.

STIHL raadt het gebruik van originele STIHL vervangingsonderdelen aan. Deze zijn speciaal ontworpen om bij uw model te passen en aan uw prestatie-eisen te voldoen.

Om het risico op letsel te verminderen, zet u altijd de motor uit voordat u onderhoud of reparaties uitvoert of de machine reinigt. – Uitzondering: carburateur- en stationairtoerentalafstellingen.

Laat de motor niet op de starter draaien met de bougiestekker of bougie verwijderd, tenzij de schuifregelaar / stopschakelaar op STOP of 0 staat, omdat er anders brandgevaar bestaat door ongecontroleerde vonkvorming.

Om het brandgevaar te verminderen, mag u uw machine niet in de buurt van open vuur onderhouden of opslaan.

Controleer de brandstofvulopening regelmatig op lekkages.

Gebruik alleen een bougie van het type dat door STIHL is goedgekeurd en zorg ervoor dat deze in goede staat is – zie "Specificaties".

Inspecteer de ontstekingskabel (isolatie in goede staat, veilige verbinding).

Controleer de staat van de uitlaatdemper.

Om het risico op brand en gehoorbeschadiging te verminderen, mag u uw machine niet gebruiken als de uitlaatdemper beschadigd is of ontbreekt.

Raak geen hete uitlaatdemper aan, omdat dit brandwonden tot gevolg heeft.

Het trillingsgedrag wordt beïnvloed door de staat van de AV-elementen; controleer de AV-elementen regelmatig.

Onderhoud, vervanging of reparatie van de emissiebeheersingsinrichtingen en -systemen mag worden uitgevoerd door elk reparatiebedrijf of individu voor niet-wegmotoren. Als u echter een garantieclaim indient voor een onderdeel dat niet goed is onderhouden of gerepareerd, of als er niet-goedgekeurde vervangingsonderdelen zijn gebruikt, kan STIHL dekking weigeren.

Raadpleeg voor onderhoud de onderhoudstabel en de garantieverklaring aan het einde van de gebruiksaanwijzing.

Symbolen op beschermkappen
Een pijl op de beschermkap geeft de juiste draairichting van het snijgereedschap aan.

Gebruik de beschermkap alleen in combinatie met maaikoppen. Gebruik geen metalen snijgereedschappen.

Harnas / riem
Het harnas is inbegrepen in de leveringsomvang of verkrijgbaar als speciale accessoire.

• Gebruik een schouderriem.
• Bevestig de machine met draaiende motor aan de schouderriem.

Graszaagbladen en bosmessen moeten altijd in combinatie met een schouderriem worden gebruikt.

Cirkelzaagbladen moeten altijd worden gebruikt in combinatie met een volledig harnas met een snelontgrendelingssysteem.

Maaikop met nylondraden

Nylondraad zorgt voor een zachte snede voor het bijwerken van randen en het trimmen rond bomen, hekpalen, enz. – minder kans op beschadiging van de boomschors.

Om het risico op letsel te verminderen, mag u nooit staaldraad gebruiken in plaats van nylondraad.

STIHL Polycut-maaikop met polymeerbladen
Voor het maaien van onbelemmerde randen van weilanden (zonder palen, hekken, bomen of soortgelijke obstakels).

Controleer de slijtagelimietmarkeringen!

Als een van de slijtagelimietmarkeringen op de PolyCut-maaikop is doorgesleten (pijl): gebruik de maaikop niet verder. Installeer een nieuwe. Anders bestaat er een risico op letsel door weggeslingerde delen van de kop.

Het is belangrijk om de onderhoudsinstructies voor de Polycut-maaikop op te volgen.

Risico op terugslag (bladstoot) met metalen snijgereedschappen
Bij gebruik van metalen snijgereedschappen (graszagblad, bosmes, cirkelzaagblad) bestaat er een risico op terugslag wanneer het draaiende blad in contact komt met een vast object, zoals een boomstam, tak, boomstronk, rots of iets dergelijks. De machine wordt naar rechts of naar achteren geslingerd – tegengesteld aan de draairichting van het gereedschap.

Het risico op terugslag is het grootst wanneer het zwarte gebied van het draaiende snijgereedschap in contact komt met een vast object.

Graszaagblad

Gebruik alleen voor gras en onkruid – zwaai de bosmaaier in een boog als een zeis.

Onjuist gebruik kan het graszaagblad beschadigen – risico op letsel door weggeslingerde onderdelen.

Slijp het graszaagblad volgens de instructies opnieuw wanneer het merkbaar bot is geworden.

Bosmes
Geschikt voor het snijden van vastgegroeid gras, wilde plantengroei en struikgewas, het uitdunnen van jonge aanplant met een maximale stamdiameter van 2 cm. Om het risico op persoonlijk letsel te verminderen, mag u nooit proberen dikker hout te snijden.

Om wilde plantengroei en struikgewas te snijden, laat u het bosmes op de plantengroei zakken om een versnipperingseffect te bereiken – gebruik het snijgereedschap niet boven heuphoogte.

Wees uiterst voorzichtig bij het gebruik van deze snijmethode. Hoe hoger het snijgereedschap zich boven de grond bevindt, hoe groter het risico op letsel door zijwaarts weggeslingerde stukken.

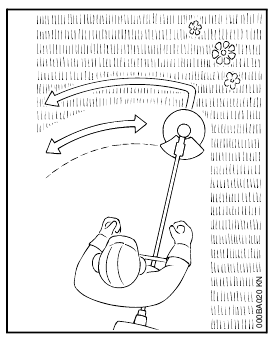

Gebruik de bosmaaier als een zeis (zwaai hem naar rechts en links) op de grond bij het snijden van gras en het uitdunnen van jonge aanplant.

Onjuist gebruik van een bosmes kan ervoor zorgen dat het barst, afbreekt of verbrijzelt – risico op letsel door weggeslingerde onderdelen.

Om het risico op letsel te verminderen, is het essentieel om de volgende voorzorgsmaatregelen te nemen

• Vermijd contact met stenen, rotsen, metalen stukken en andere vaste vreemde voorwerpen.
• Snijd nooit hout of struiken met een stamdiameter van meer dan 2 cm – gebruik hiervoor een cirkelzaagblad.
• Inspecteer het bosmes regelmatig met korte tussenpozen op tekenen van schade. Blijf niet werken met een beschadigd bosmes. (wanneer het merkbaar bot is geworden) en laat het indien nodig balanceren (STIHL raadt een STIHL servicehouder aan).

Cirkelzaagblad
Voor het zagen van struiken en bomen:

Tot een stamdiameter van 4 cm bij gebruik op bosmaaiers.

Tot een stamdiameter van 7 cm bij gebruik op motorzagen.

Voordat u met het zagen begint, brengt u de motor op vol gas. Voer de zaagsnede uit met gelijkmatige druk.

Gebruik cirkelzaagbladen alleen met een bijpassende aanslag van de juiste diameter.

Om het risico op beschadiging van het blad te verminderen, vermijdt u contact met stenen en de grond. Slijp het blad tijdig goed bij – botte tanden kunnen ertoe leiden dat het blad barst en verbrijzelt, wat ernstig letsel kan veroorzaken.

Houd bij het vellen een afstand van minstens twee boomlengtes tot de volgende velplek aan.

Risico op terugslag

Het risico op terugslag is het grootst in het zwarte gebied van het blad: gebruik dit gebied van het cirkelzaagblad niet om te zagen.

Er bestaat ook een risico op terugslag bij het gebruik van de lichter gekleurde gebieden van het blad: deze gebieden van het blad mogen alleen worden gebruikt door ervaren operators met een gespecialiseerde training.

STIHL raadt aan om het niet-gearceerde gebied van het cirkelzaagblad te gebruiken. Begin de zaagsnede altijd met dit gebied van het blad.

Goedgekeurde combinaties van snijgereedschap, deflector, handgreep en harnas

Goedgekeurde combinaties
Selecteer de juiste combinatie uit de tabel, afhankelijk van het snijgereedschap dat u wilt gebruiken.

Om veiligheidsredenen mogen alleen de snijgereedschappen, deflectors, handgrepen en harnassen/schouderriemen die in elke rij van de tabel worden weergegeven samen worden gebruikt. Geen andere combinaties zijn toegestaan vanwege het risico op ongelukken.

Snijgereedschappen
Maaikoppen

1. STIHL SuperCut 20-2
2. STIHL AutoCut C 25--2
3. STIHL AutoCut 25-2
4. STIHL TrimCut 31-2
5. STIHL FixCut 25-2
6. STIHL PolyCut 20-3

Metalen snijgereedschappen

7. Grasmes 230-2
8. Grasmes 230-4
9. Grasmes 230-8
10. Grasmes 250-40 Spezial
11. Kreupelmessen 250-3
12. Krassertand cirkelzaagblad 200
13. Beitel tand cirkelzaagblad 200

Niet-metalen grasbladen, kreupelmessen en cirkelzaagbladen zijn niet goedgekeurd.

Deflectors

14. Deflector alleen voor maaikoppen
15. Deflector met
16. Rok en mes alleen voor alle maaikoppen (zie "De deflector monteren")
17. Deflector zonder rok en mes voor alle metalen maaihulpstukken en kreupelmessen
18. Aanslag voor cirkelzaagbladen

Handgrepen

19. Lus handgreep
20. Lus handgreep met
21. Veiligheidsbeugel
22. Fietshandgreep

Harnassen

23. Schouderriem mag worden gebruikt
24. Schouderriem moet worden gebruikt
25. Volledig harnas mag worden gebruikt
26. Volledig harnas moet worden gebruikt

Goedgekeurde hulpstukken voor motorwerktuigen

De volgende STIHL-hulpstukken kunnen op het basismotorwerktuig worden gemonteerd:

Hulpstuk	Toepassing
BF 1)	Cultivator
FCS 3) 4)	Kantensnijder
FH 1)	Motorzeis, verstelbaar
HL 0° 2)	Heggenschaar
HL 135° 1) 3)	Heggenschaar, verstelbaar
HT 2)	Stoksnoeier
SP 5) 2)	Speciale oogstmachine
SP 10 2)	Speciale oogstmachine

¹⁾ Veiligheidsbeugel moet worden gemonteerd op de lus handgreep

²⁾ Ongeschikt voor eenheden met fietshandgreep

³⁾ Slechts in beperkte mate geschikt voor eenheden met fietshandgreep

⁴⁾ Schouderriem is niet nodig

⁵⁾ Gebruik de handgreepslang die bij de eenheid wordt geleverd

De fietshandgreep monteren

De fietshandgreep monteren met draaibare handgreepsteun

De machine wordt geleverd met de draaibare handgreepsteun die al op de as is gemonteerd. Om het stuur te monteren, is het noodzakelijk om de klemvormstukken te verwijderen.

De klemvormstukken verwijderen

• Houd de onderste klem (1) en de bovenste klem (2) stevig tegen elkaar aan.
• Maak de vleugelschroef (3) los - de klemmen zitten los zodra de vleugelschroef is losgemaakt. Ze worden uit elkaar geduwd door de twee veren (4 en 5).

• Trek de vleugelschroef eruit - de ring (6) blijft op de vleugelschroef zitten.
• Scheid de klemvormstukken - de veren (4 en 5) blijven in de onderste klem zitten.

Het stuur vastzetten

• Plaats het stuur (7) in de onderste klem (1) zodat afstand A niet meer dan 15 cm (6 inch) is.
• Plaats de bovenste klem op zijn plaats en houd beide klemvormstukken tegen elkaar aan.
• Duw de vleugelschroef met ring door de twee klemmen tot aan de aanslag - houd alle onderdelen bij elkaar en zet ze vast.

• Plaats de vastgezette assemblage op de handgreepsteun (8) met de vleugelschroef aan de kant die het dichtst bij de motor ligt.
• Duw de vleugelschroef in de handgreepsteun tot aan de aanslag en schroef hem vervolgens vast - maar draai hem nog niet definitief vast.
• Lijn het stuur uit in een rechte hoek ten opzichte van de aandrijfbuis - controleer afstand A opnieuw.
• Draai de vleugelschroef stevig vast.

De bedieningsgreep monteren

• Haal de schroef (9) eruit - de moer (10) blijft in de bedieningsgreep (11) zitten.
• Duw de bedieningsgreep op het uiteinde van het stuur (7) totdat de gaten (13) op één lijn liggen - de gashendel (12) moet naar de versnellingsbak wijzen.
• Steek de schroef (9) erin en draai hem stevig vast.

De gaskabel monteren

Knijp de gaskabel niet af en leg hem niet in strakke radiussen - zorg ervoor dat de gashendel vrij kan bewegen.

• Duw de gaskabel (14) in de vasthouders (15).

De gaskabel afstellen

• Controleer de afstelling van de gaskabel - zie het hoofdstuk over "De gaskabel afstellen".

Het stuur draaien
Transportpositie

• Draai de vleugelschroef (3) los en draai hem los totdat het stuur (7) met de klok mee kan worden gedraaid.
• Draai het stuur 90° en zwaai vervolgens de handgrepen naar beneden.
• Draai de vleugelschroef (3) stevig vast.

Werkpositie

• Keer de hierboven beschreven volgorde om om de handgrepen omhoog te zwaaien en het stuur tegen de klok in te draaien.

De lus handgreep monteren

Lus handgreep met veiligheidsbeugel

• Plaats de vierkante moeren (1) in de veiligheidsbeugel (2); de gaten moeten op één lijn liggen.

• Plaats de klem (3) in de lus handgreep (4) en plaats ze beide op de aandrijfbuis (5).
• Plaats de klem (6) op zijn plaats.
• Plaats de veiligheidsbeugel (2) op zijn plaats zoals afgebeeld.
• Lijn de gaten uit.
• Steek de schroeven (7) erin en draai ze matig vast tegen de veiligheidsbeugel.
• Ga naar "De lus handgreep vastzetten".

Lus handgreep zonder veiligheidsbeugel

• Plaats de klem (3) in de lus handgreep (4) en plaats ze beide op de aandrijfbuis (5).
• Plaats de klem (6) op zijn plaats.
• Lijn de gaten uit.
• Plaats ringen (7) op de schroeven (8) en steek de schroeven in de gaten. Plaats de vierkante moeren (1) en schroef ze tot aan de aanslag vast.
• Ga naar "De lus handgreep vastzetten".

De lus handgreep vastzetten

• Zet de lus handgreep (4) ongeveer 20 cm/8 inch (A) voor de bedieningsgreep (9) vast.
• Lijn de lus handgreep uit.
• Draai de schroeven stevig vast - zet de moeren indien nodig vast.

De huls (10) (niet op alle modellen gemonteerd) moet zich tussen de lus handgreep en de bedieningsgreep bevinden.

De gaskabel afstellen

Sommige machineversies zijn uitgerust met een gaskabelafsteller op de bedieningsgreep.

Een correct afgestelde gaskabel is de voorwaarde voor een correcte werking in de posities volgas, startgas en stationair.

Stel de gaskabel pas af nadat de eenheid volledig is gemonteerd - de bedieningsgreep moet in de normale werkpositie staan.

• Gebruik een geschikt gereedschap om de schuif naar het einde van de sleuf te duwen (zie afbeelding).

• Druk de vergrendeling van de gashendel (1) omlaag en knijp in de gashendel (2) (volgas) - dit stelt de gaskabel correct af.

De draagring monteren

De draagring wordt standaard bij de machine geleverd of is verkrijgbaar als speciale accessoire.

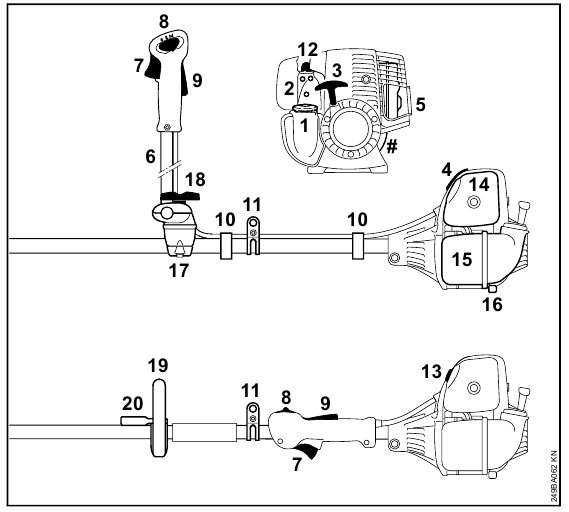

Zie "Hoofdonderdelen" voor de positie van de draagring.

• Plaats de klem (1) tegen de aandrijfbuis met het getapte gat aan de linkerkant (vanuit de motor gezien).
• Knijp de twee uiteinden van de klem samen en houd ze in die positie vast.
• Steek de M6x14-schroef (2) erin.
• Lijn de draagring uit.
• Draai de schroef stevig vast.

De deflector monteren

De deflector monteren

1. Deflector voor maaihulpstukken
2. Deflector voor maaikoppen

Deflectors (1) en (2) worden beide op dezelfde manier op de versnellingsbak gemonteerd.

• Plaats de deflector op de versnellingsbakflens.
• Steek de schroeven (3) erin en draai ze stevig vast.

De rok en het mes monteren

Deze onderdelen moeten op de deflector (1) worden gemonteerd wanneer u een maaikop gebruikt.

• Schuif de onderste geleidesleuf van de rok (4) op de deflector (1) - deze moet op zijn plaats klikken.
• Duw het mes (5) in de bovenste geleidesleuf op de rok en lijn het uit met het eerste gat.
• Steek de schroef erin en draai hem stevig vast.

De aanslag monteren

Monteer altijd de aanslag (6) wanneer u een cirkelzaagblad gebruikt.

• Plaats de aanslag (6) op de versnellingsbakflens.
• Steek de schroeven (7) erin en draai ze stevig vast.

De snijhulpstukken monteren

Voorbereidingen

• Leg uw bosmaaier op zijn rug zodat het montagevlak van het snijhulpstuk naar boven wijst.

Montagemateriaal voor snijhulpstukken
Het meegeleverde montagemateriaal hangt af van het snijhulpstuk dat als originele uitrusting bij de nieuwe machine wordt geleverd.

Montagemateriaal is niet verpakt bij de machine
Alleen maaikoppen kunnen worden gemonteerd.

• Trek de slang (1) (beschermer voor verzending) van de as (2).
• Ga naar "De maaikop monteren".

Als u een metalen snijhulpstuk wilt monteren in plaats van een maaikop, hebt u de volgende extra onderdelen nodig: Moer (3), meenemerschijf (4) en drukring (5) (speciale accessoires).

Montagemateriaal is verpakt bij de machine
Maaikoppen en metalen snijhulpstukken kunnen worden gemonteerd.

Als de onderdelen bij de machine zijn verpakt

• Trek de slang (1) (beschermer voor verzending) van de as (2).

De moer (3), meenemerschijf (4) en drukring (5) bevinden zich in de onderdelenset die bij de machine is geleverd.

• Ga naar "De maaikop monteren" of "Het metalen snijhulpstuk monteren".

Als de onderdelen op de versnellingsbak zijn gemonteerd

• Ga naar "Het montagemateriaal verwijderen".

Het montagemateriaal verwijderen

• Blokkeer de as – zie volgend hoofdstuk over "De uitgaande as blokkeren".
• Gebruik de combinatiesleutel (6) – standaard meegeleverd met de machine of verkrijgbaar als speciaal accessoire – om de moer (3) met de klok mee (linkse schroefdraad) van de as (2) los te schroeven.
• Trek de drukring (5) van de as (2).

De meenemerschijf (4) bevindt zich in de onderdelenset die bij de machine is geleverd.

• Ga naar "De maaikop monteren" of "Het metalen snijhulpstuk monteren".

De uitgaande as blokkeren

• Steek de stopstift (7) of schroevendraaier – standaard meegeleverd met de machine of verkrijgbaar als speciaal accessoire – tot aan de aanslag in het gat (8) in de versnellingsbak en oefen lichte druk uit.
• Draai de moer of het snijhulpstuk op de as (2) totdat de stopstift in positie glijdt en de as blokkeert.

De maaikop monteren
Bewaar de instructies voor de maaikop op een veilige plaats.

STIHL SuperCut 20-2,
STIHL AutoCut 25-2,
STIHL AutoCut C 25-2,
STIHL TrimCut 31-2,
STIHL FixCut 25-2,
STIHL PolyCut 20-3

• Schroef de maaikop tegen de klok in op de as (1) tot aan de aanslag.
• Blokkeer de as.
• Draai de maaikop vast.

Verwijder het gereedschap dat wordt gebruikt om de as te blokkeren.

De maaikop verwijderen

• Blokkeer de as.

STIHL SuperCut 20-2,
STIHL AutoCut 25-2,
STIHL AutoCut C 25-2,
STIHL TrimCut 31-2,
STIHL FixCut 25-2,
STIHL PolyCut 20-3 N

• Schroef de maaikop met de klok mee los.

Nylon draad aanpassen
STIHL SuperCut
Verse draad wordt automatisch verlengd als de resterende draad nog minstens 6 cm lang is. Het mes op de deflector snijdt overtollige draad op de juiste lengte af.

STIHL AutoCut

• Houd de draaiende maaikop boven de grond – tik er eenmaal op de grond mee – er wordt ongeveer 3 cm verse draad verlengd.

Het mes op de deflector snijdt overtollige draad op de juiste lengte af – vermijd het om de maaikop meer dan één keer tegelijk aan te tikken.

Draadaanvoer werkt alleen als beide draden nog een minimumlengte van 2,5 cm hebben.

Alle andere maaikoppen
Raadpleeg de instructies die bij de maaikop zijn geleverd.

Om het risico op letsel te verminderen, moet u altijd de motor uitschakelen voordat u de maaierdraad met de hand aanpast.

Nylon draad of snijmessen vervangen
Raadpleeg de instructies die bij de maaikop zijn geleverd.

Metalen snijhulpstukken monteren

De beschermkap en draadbegrenzingsmes zijn niet vereist op de maaierhulpstukdeflector voor grassnijmessen 230-2 (2), 230-4 (4), 230-8 (1), 250-40 Spezial (3) of het struikmes (5) – zie "De deflector monteren".

Monteer de juiste aanslag voor cirkelzaagbladen 200 (6, 7) – zie "De deflector monteren".

Leg uw bosmaaier op zijn rug met het montagevlak van het snijhulpstuk naar boven gericht: De snijranden van (2), (4) en (5) kunnen in beide richtingen wijzen. De snijranden van (1), (3), (6) en (7) moeten met de klok mee wijzen.

De draairichting wordt aangegeven door een pijl aan de binnenkant van de maaierhulpstukdeflector of aanslag.

• Plaats het snijhulpstuk (8) op de drukschijf (9).

Kraag (zie pijl) moet in het montagegat van het snijhulpstuk grijpen.

• Plaats de drukring (10) en meenemerschijf (11) op de as (12).
• Blokkeer de aandrijfas.
• Gebruik de combinatiesleutel (14) om de montagemoer (13) tegen de klok in op de uitgaande as te schroeven en stevig vast te draaien.

Verwijder het gereedschap dat wordt gebruikt om de as te blokkeren.

Het metalen snijhulpstuk verwijderen

• Blokkeer de aandrijfas.
• Schroef de montagemoer met de klok mee los.
• Haal de onderdelen van de as – verwijder niet de drukschijf (9).

Als de montagemoer te gemakkelijk draait, monteer dan een nieuwe.

4-MIX motor

De STIHL 4-MIX engine is voorzien van mengsmering en moet worden gebruikt met een brandstofmengsel van benzine en motorolie.

Verder werkt hij volgens het 4-takt principe.

Brandstof

Deze motor is gecertificeerd voor gebruik op loodvrije benzine en met de mengverhouding 50:1.

Uw motor vereist een mengsel van hoogwaardige premium benzine en hoogwaardige tweetakt luchtgekoelde motorolie.

Gebruik premium merk loodvrije benzine met een minimum octaangetal van 89 RON.

Opmerking: Modellen die zijn uitgerust met een katalysator vereisen loodvrije benzine. Een paar tankbeurten met gelode benzine kunnen de efficiëntie van de katalysator met meer dan 50% verminderen.

Brandstof met een lager octaangetal kan leiden tot voorontsteking (waardoor "pingelen" ontstaat), wat gepaard gaat met een stijging van de motortemperatuur. Dit verhoogt op zijn beurt het risico op vastlopen van de zuiger en schade aan de motor.

De chemische samenstelling van de brandstof is ook belangrijk. Sommige brandstoftoevoegingen hebben niet alleen een nadelig effect op elastomeren (carburateurmembranen, oliekeerringen, brandstofleidingen enz.), maar ook op magnesiumgietstukken. Dit kan leiden tot problemen met het draaien of zelfs schade aan de motor. Daarom is het essentieel dat u alleen hoogwaardige brandstoffen gebruikt!

Er worden brandstoffen met verschillende percentages ethanol aangeboden. Ethanol kan het loopgedrag van de motor beïnvloeden en het risico op vastlopen door een te arm mengsel vergroten.

Benzine met een ethanolgehalte van meer dan 10% kan storingen en grote schade veroorzaken in motoren met een handmatig verstelbare carburateur en mag niet in dergelijke motoren worden gebruikt.

Motoren die zijn uitgerust met M-Tronic kunnen op benzine met een ethanolgehalte tot 25% (E25) draaien.

Gebruik alleen STIHL tweetaktmotorolie of gelijkwaardige hoogwaardige tweetakt luchtgekoelde motoroliën om te mengen.

Wij bevelen STIHL 50:1 tweetaktmotorolie aan, omdat deze speciaal is samengesteld voor gebruik in STIHL motoren.

Gebruik geen BIA of TCW (tweetakt watergekoeld) mengoliën!

Gebruik alleen STIHL 50:1 heavy-duty motorolie of een gelijkwaardige kwaliteit tweetaktmotorolie voor het brandstofmengsel in modellen die zijn uitgerust met een katalysator.

Wees voorzichtig bij het hanteren van benzine. Vermijd direct contact met de huid en vermijd het inademen van brandstofdamp.

De bus moet goed gesloten worden bewaard om te voorkomen dat er vocht in het mengsel komt.

De brandstoftank en de bus waarin het brandstofmengsel wordt bewaard, moeten van tijd tot tijd worden gereinigd.

Brandstofmengverhouding
Meng alleen voldoende brandstof voor een paar dagen werk, niet langer dan 3 maanden opslag. Bewaar het alleen in goedgekeurde veiligheidsbrandstofbussen. Giet bij het mengen eerst olie in de bus en voeg dan benzine toe.

Voorbeelden

Benzine	Olie (STIHL 50:1 of gelijkwaardige hoogwaardige oliën)
liter	liter	(ml)
1	0,02	(20)
5	0,10	(100)
10	0,20	(200)
15	0,30	(300)
20	0,40	(400)
25	0,50	(500)

Gooi lege mengoliebussen alleen weg op erkende afvalpunten.

Tanken

Voorbereidingen

• Maak voor het tanken de vuldop en het gebied eromheen schoon, zodat er geen vuil in de tank kan vallen.
• Plaats de machine altijd zo dat de vuldop naar boven wijst.

Er zijn standaard af fabriek een aantal verschillende vuldoppen geïnstalleerd.

Cliplock vuldop (bajonetsluiting)

Vuldop met schroefdraad

De cliplock vuldop openen

• Zwenk de clip in een rechtopstaande positie

• Draai de dop tegen de klok in (ongeveer 1/4 slag)
• Verwijder de vuldop

Bijtanken
Pas op dat u geen brandstof morst tijdens het tanken en vul de tank niet te vol. STIHL raadt het gebruik van het STIHL vulsysteem aan (speciaal accessoire).

De cliplock vuldop sluiten

• Plaats de dop met de clip in een rechtopstaande positie; de markeringen moeten overeenkomen
• Draai de dop met de klok mee tot het einde (ongeveer 1/4 slag)

• Klap de cliplock omlaag zodat deze gelijk ligt met het oppervlak

Als de cliplock niet gelijk ligt met het oppervlak en de nok op de clip niet volledig in de uitsparing grijpt (pijl), is de dop niet goed gesloten en moeten de hierboven beschreven stappen worden herhaald.

De vuldop met schroefdraad openen

• Draai de dop tegen de klok in totdat deze uit de tankopening kan worden verwijderd
• Verwijder de vuldop

Bijtanken
Pas op dat u geen brandstof morst tijdens het tanken en vul de tank niet te vol. STIHL raadt het gebruik van het STIHL vulsysteem aan (speciaal accessoire).

De vuldop met schroefdraad sluiten

• Plaats de dop
• Draai de dop met de klok mee tot het einde en draai hem zo stevig mogelijk met de hand vast

Het harnas aanpassen

Het type en de stijl van het harnas zijn afhankelijk van de markt. Het gebruik van de schouderband wordt beschreven in het hoofdstuk over "Goedgekeurde combinaties van snijhulpstuk, deflector, handgreep en harnas".

Schouderband

• Doe de schouderband (1) om.
• Stel de lengte van de band zo af dat de karabijnhaak (2) ongeveer een handbreedte onder uw rechterheup zit.
• Balanceer de bosmaaier.

Volledig harnas

1. Doe het volledige harnas (1) om.
2. Stel de lengte van de band zo af dat de veerhaak (2) ongeveer een handbreedte onder uw rechterheup zit.
3. Balanceer de trimmer/bosmaaier.

De trimmer/bosmaaier balanceren
De eenheid aan het harnas bevestigen

Het type en de stijl van het harnas en de karabijnhaak (veerhaak) zijn afhankelijk van de markt.

• Bevestig de karabijnhaak (1) aan de draagring (2) op de aandrijfbuis.

• Maak de schroef (3) los.

De bosmaaier in evenwicht brengen
De eenheid wordt anders in evenwicht gebracht, afhankelijk van het gebruikte snijhulpstuk.

Ga als volgt te werk totdat aan de voorwaarden die onder "Zwevende posities" worden gespecificeerd is voldaan:

• Stel de draagring af.
• Draai de schroef matig aan.
• Laat de eenheid vrij hangen.
• Controleer de verkregen positie.

Zwevende posities

Maaigereedschappen (A) zoals maaikoppen, grasmaaiblades en borstel messen

• moeten de grond net raken.

Cirkelzaagbladen (B)

• moeten ongeveer 20 cm boven de grond "zweven".

Wanneer de juiste zwevende positie is bereikt:

• Draai de schroef op de draagring stevig vast.

De eenheid losmaken van het harnas

• Druk op de balk op de karabijnhaak (1) en trek de draagring (2) uit de karabijnhaak.

De motor starten/stoppen

Bedieningselementen
Bedieningshandgreep op het stuur

1. Gasklephendelvergrendeling
2. Gasklephendel
3. Schuifregelaar

Bedieningshandgreep op aandrijfbuis

1. Gasklephendelvergrendeling
2. Gasklephendel
3. Schuifregelaar

Posities van de schuifregelaar

4. STOP-0 – motor uit – de ontsteking is uitgeschakeld
5. – normale werkstand – de motor draait of kan starten
6. START – de ontsteking is ingeschakeld – de motor kan starten

Symbool op schuifregelaar

7. – stopsymbool en pijl. Om de motor te stoppen, duwt u de schuifregelaar in de richting van de pijl op het stopsymbool () naar STOP-0.

Starten

• Druk de trekkervergrendelingshendel naar beneden en knijp de gasklephendel in.
• en houd ze in die positie.
• Verplaats de schuifregelaar naar START en houd deze daar vast.
• Laat nu de gasklephendel, de schuifregelaar en de trekkervergrendeling in die volgorde los. Dit is de startgasklepstand.

• Stel de chokeknop (8) in:
  als de motor koud is
  voor een warme start – gebruik deze positie ook als de motor heeft gedraaid maar nog steeds koud is.
• Druk minstens vijf keer op de brandstofpompmembraan (9) – zelfs als de membraan vol brandstof zit.

Starten

• Plaats de eenheid op de grond: deze moet stevig op de motorsteun en de deflector rusten. Controleer of het snijhulpstuk de grond of andere obstakels niet raakt.
• Zorg ervoor dat u een veilige en stevige basis hebt.
• Houd de eenheid met uw linkerhand vast en druk deze stevig naar beneden – uw duim moet onder de ventilatorbehuizing zitten.

Ga niet op de aandrijfbuis staan of knielen.

• Houd de startergreep met uw rechterhand vast.
• Trek de startergreep langzaam uit totdat u voelt dat deze aangrijpt en trek er vervolgens stevig aan.

Trek het startkoord niet helemaal uit – anders kan het breken.

• Laat de startergreep niet terugspringen. Leid hem langzaam terug in de behuizing zodat het startkoord goed kan worden teruggespoeld.
• Start de motor totdat deze begint te ontsteken. Na niet meer dan vijf pogingen, draait u de chokeknop naar
• Blijf starten.

Zodra de motor draait

• Tik op de gasklephendel. De schuifregelaar gaat naar de normale werkstand – en de motor komt tot stilstand bij stationair toerental.

Zorg ervoor dat de carburateur correct is afgesteld. Het snijhulpstuk mag niet draaien wanneer de motor stationair draait.

Uw machine is nu klaar voor gebruik.

De motor uitschakelen.

• Duw de schuifregelaar in de richting van de pijl op het stopsymbool (h) naar STOP-0.

Bij zeer lage buitentemperaturen:
Zodra de motor draait:

• Tik op de gasklephendel om de startgasklepstand uit te schakelen. De schuifregelaar gaat naar de normale werkstand (F) – en de motor komt tot stilstand bij stationair toerental.
• Open de gasklep iets.
• Warm de motor korte tijd op.

Als de motor niet start
Chokeknop
Als u de chokeknop niet snel genoeg naar draaide nadat de motor begon te ontsteken, is de verbrandingskamer overstroomd.

• Draai de chokeknop naar .
• Stel de schuifregelaar, de vergrendelingshendel en de gasklephendel in op de startgasklepstand.
• Start de motor door stevig aan het startkoord te trekken – 10 tot 20 keer trekken kan nodig zijn.

Als de motor nog steeds niet start

• Verplaats de schuifregelaar naar STOP-0.
• Verwijder de bougie – zie "Bougie".
• Droog de bougie.
• Start de motor een paar keer met de starter om de verbrandingskamer leeg te maken.
• Plaats de bougie terug – zie "Bougie".
• Verplaats de schuifregelaar naar START.
• Zet de chokeknop op e – zelfs als de motor koud is.
• Start nu de motor.

Afstelling van gaskabel

• Controleer de afstelling van de gaskabel – zie hoofdstuk over "De gaskabel afstellen".

Brandstoftank helemaal leeg laten draaien

• Druk na het tanken minstens vijf keer op de brandstofpompmembraan – zelfs als de membraan vol brandstof zit.
• Stel de chokeknop in op basis van de motortemperatuur.
• Start de motor.

Bedieningsinstructies

Tijdens de inloopperiode
Een nieuwe machine mag tijdens de eerste drie tankvullingen niet op hoge toeren (volgas onbelast) worden gebruikt. Dit voorkomt onnodig hoge belastingen tijdens de inloopperiode. Omdat alle bewegende delen tijdens de inloopperiode moeten inslijten, zijn de wrijvingsweerstanden in de motor tijdens deze periode groter. De motor ontwikkelt zijn maximale vermogen na ongeveer 5 tot 15 tankvullingen.

Tijdens bedrijf
Laat de motor na een lange periode van volgasbedrijf korte tijd stationair draaien, zodat de motorwarmte kan worden afgevoerd door de stroom koellucht. Dit beschermt op de motor gemonteerde componenten (ontsteking, carburateur) tegen thermische overbelasting.

Na het beëindigen van het werk
Korte tijd opslaan: Wacht tot de motor is afgekoeld. Maak de brandstoftank leeg en bewaar de machine op een droge plaats, uit de buurt van ontstekingsbronnen, totdat u hem weer nodig hebt. Voor langere periodes buiten gebruik – zie "De machine opslaan".

Het luchtfilter reinigen
Als er een merkbaar verlies aan motorvermogen is

• Draai de chokeknop naar
• Verwijder de schroef (1) en verwijder het filterdeksel (2).
• Verwijder los vuil rond het filter.
• Grijp het filterelement (3) vast bij de uitsparing (pijl) in de filterbehuizing (4) en verwijder het.
• Plaats een nieuw filterelement. Als tijdelijke maatregel kunt u het op de palm van uw hand uitkloppen of met perslucht uitblazen. Niet wassen.
• Vervang beschadigde onderdelen.

Het filter installeren

• Installeer het filterelement in de filterbehuizing en plaats het deksel.
• Steek de schroef erin en draai hem stevig vast.

Motorbeheer

De uitlaatgasemissies worden geregeld door het ontwerp van de fundamentele motorparameters en -componenten (bijv. carburatie, ontsteking, timing en klep- of poorttiming) zonder de toevoeging van belangrijke hardware.

De carburateur afstellen

De carburateur wordt in de fabriek geleverd met een standaardinstelling.

Deze instelling zorgt voor een optimale brandstof-luchtverhouding onder de meeste bedrijfsomstandigheden.

Met deze carburateur is het alleen mogelijk om de hoge- en lagesnelheidsschroeven binnen nauwe grenzen af te stellen.

Standaardinstelling

• Schakel de motor uit
• Monteer goedgekeurd snijgereedschap of hulpstuk.
• Controleer het luchtfilter en reinig of vervang het indien nodig.
• Controleer of de gaskabel goed is afgesteld – stel opnieuw af indien nodig – zie het hoofdstuk over "De gaskabel afstellen".
• Controleer het vonkenvangerscherm (niet in alle versies) en reinig of vervang het indien nodig.

• Draai beide afstelschroeven voorzichtig zo ver mogelijk tegen de klok in:
  • De hoge snelheidsschroef (H) is 3/4 slag open.
  • De lage snelheidsschroef (H) is 3/4 slag open.
• Start en warm de motor op.
• Stel het stationair toerental af met de stationair toerental schroef (LA) zodat het snijhulpstuk niet beweegt.

Fijnafstelling
Een lichte correctie van de instelling van de hoge snelheidsschroef (H) kan nodig zijn als het motorvermogen niet naar tevredenheid is bij gebruik op grote hoogte, zeeniveau of na het vervangen van het werkgereedschap.

Vuistregel:
Draai de hoge snelheidsschroef (H) ongeveer een kwartslag voor elke 1000 m (3300 ft) hoogteverschil.

Voorwaarden voor afstelling

• Voer de standaardinstelling uit zonder de hoge snelheidsschroef (H) te verstoren.
• Warm de motor ongeveer 3 minuten op.
• Open het gas volledig.

Op grote hoogte

• Draai de hoge snelheidsschroef (H) met de klok mee (mager), niet verder dan de stop, totdat er geen verdere merkbare toename van het motortoerental is.

Op zeeniveau

• Draai de hoge snelheidsschroef (H) tegen de klok in (rijker), niet verder dan de stop, totdat er geen verdere merkbare toename van het motortoerental is.

Het is mogelijk dat het maximale motortoerental wordt bereikt met de standaardinstelling.

Stationair toerental afstellen
Het is meestal nodig om de instelling van de stationair toerental schroef (LA) te wijzigen na elke correctie aan de lage snelheidsschroef (L).

• Warm de motor ongeveer 3 minuten op.

Motor stopt bij stationair draaien

• Draai de stationair toerental schroef (LA) langzaam met de klok mee totdat de motor soepel loopt – het snijhulpstuk mag niet bewegen.

Snijhulpstuk draait wanneer de motor stationair draait

• Draai de stationair toerental schroef (LA) tegen de klok in totdat het snijhulpstuk stopt met draaien en draai de schroef vervolgens nog ongeveer 1/2 tot 3/4 slag in dezelfde richting.

Als het werkgereedschap of snijhulpstuk blijft draaien wanneer de motor stationair draait, laat uw machine dan controleren en repareren door uw service-dealer.

Onregelmatig stationair gedrag, motor stopt, zelfs als de instelling van de LA-schroef is gecorrigeerd, slechte acceleratie
Stationair instelling is te mager

• Draai de lage snelheidsschroef (L) tegen de klok in, niet verder dan de stop, totdat de motor soepel loopt en accelereert.

Onregelmatig stationair gedrag
Stationair instelling is te rijk

• Draai de lage snelheidsschroef (L) met de klok mee, niet verder dan de stop, totdat de motor soepel loopt en accelereert.

Vonkenvangerscherm in de uitlaat

In sommige landen is de uitlaat uitgerust met een vonkenvangerscherm.

• Als de motor minder vermogen heeft, controleer dan het vonkenvangerscherm in de uitlaat.
• Wacht tot de uitlaat is afgekoeld.
• Verplaats de schuifregelaar naar STOP-0.

• Verwijder de schroef (1).

• Verwijder de schroeven (2) en verwijder de kap (3).

• Verwijder de schroef (4).
• Til het vonkenvangerscherm (5) op en trek het eruit.
• Reinig het vonkenvangerscherm. Als het scherm beschadigd of sterk verkoold is, plaats dan een nieuwe.
• Plaats het vonkenvangerscherm terug.
• Plaats de schroef en draai hem stevig vast.
• Plaats de kap.

Bougie

• Als de motor minder vermogen heeft, moeilijk te starten is of slecht loopt bij stationair toerental, controleer dan eerst de bougie.
• Plaats na ongeveer 100 bedrijfsuren een nieuwe bougie – of eerder als de elektroden sterk geërodeerd zijn. Installeer alleen onderdrukte bougies van het type dat is goedgekeurd door STIHL – zie "Specificaties".

De bougie verwijderen

• Verplaats de schuifregelaar naar STOP-0.


• Trek de bougiekabel (1) eraf.
• Draai de bougie los.

De bougie controleren

• Maak de vuile bougie schoon.
• Controleer de elektrodenafstand (A) en stel deze indien nodig opnieuw af – zie "Specificaties".
• Verhelp de problemen die de vervuiling van de bougie hebben veroorzaakt.

Mogelijke oorzaken zijn:

• Te veel olie in het brandstofmengsel.
• Vuil luchtfilter.
• Ongunstige bedrijfsomstandigheden.

Als de bougie wordt geleverd met een afneembare adaptermoer (1), schroef de adapter dan op de schroefdraad en draai hem stevig vast om het risico op vonkvorming en brand te verminderen.

De bougie installeren

• Schroef de bougie (3) in de cilinder en plaats de kabel (2) (druk hem stevig aan).

De versnellingsbak smeren

• Controleer regelmatig het vetniveau – ongeveer elke 25 bedrijfsuren.
• Draai de vulplug (1) los. Als er geen vet te zien is aan de binnenkant van de vulplug, schroef dan de tube (2) met STIHL-versnellingsbakolie voor bosmaaiers (speciale accessoire) in het vulgat.
• Knijp maximaal 5 g vet in de versnellingsbak.
  Vul de versnellingsbak niet volledig met vet.
• Verwijder de tube met vet (2).
• Plaats de vulplug (1) terug en draai hem stevig vast.

Het startkoord en de terugtrekveer vervangen

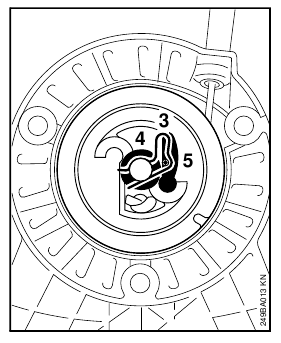

Het startkoord vervangen

• Duw de schuifregelaar in de richting van de pijl – naar STOP-0.
• Verwijder de schroeven (1).
• Verwijder de startdeksel (2) van de behuizing.

• Maak de veerclip (3) los van de startpost.
• Verwijder de touwrotor met sluitring (4) en pal (5).
• Verwijder het resterende touw van de rotor en de startgreep.

• Maak een eenvoudige knoop in het nieuwe touw en rijg het vervolgens door de bovenkant van de handgreep en de touwbus (6).

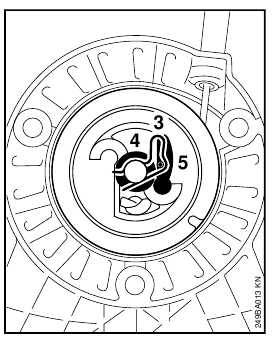

• Rijg het touw door de rotor en zet het vast met een eenvoudige knoop.
• Smeer de lagerboring van de touwrotor in met niet-harsachtige olie.
• Schuif de rotor over de startpost – draai hem heen en weer om de ankerlus van de terugtrekveer in te schakelen.

• Plaats de pal (5) terug in de rotor. N Plaats de sluitring (4) op de startpost.
• Gebruik een schroevendraaier of een geschikte tang om de veerclip (3) op de startpost en over de palpen te plaatsen – de veerclip moet tegen de klok in wijzen – zoals weergegeven in de afbeelding.
• Ga naar "De terugtrekveer spannen".

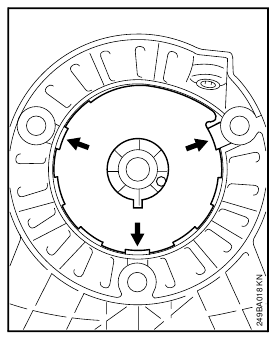

Een gebroken terugtrekveer vervangen

• Verwijder de touwrotor zoals beschreven in het hoofdstuk over "Het startkoord vervangen".

De veerstukken kunnen nog steeds onder spanning staan en uit elkaar kunnen vliegen wanneer u ze uit de behuizing haalt. Om het risico op letsel te verminderen, draagt u gezichtsbescherming en werkhandschoenen.

• Verwijder de veerbehuizing en de veeronderdelen.
• Smeer de nieuwe veer met een paar druppels niet-harsachtige olie.

• Plaats de nieuwe veerbehuizing met de bodemplaat naar boven gericht tegen de uitsparingen (pijlen).
• Duw de veerbehuizing in de startdeksel.
• Installeer de touwrotor opnieuw – ga dan naar "De terugtrekveer spannen".
• Als de veer uit de veerbehuizing springt en losraakt: Plaats hem terug tegen de klok in, beginnend aan de buitenkant en naar binnen werkend.

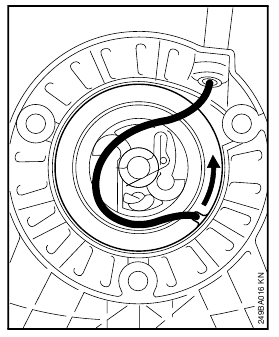

De terugtrekveer spannen

• Maak een lus in het afgewikkelde startkoord en gebruik deze om de touwrotor zes volledige omwentelingen in de richting van de pijl te draaien.
• Houd de rotor stil. Trek het gedraaide touw eruit en trek het recht.
• Laat de rotor los.
• Laat het touw langzaam los zodat het op de rotor wordt gewikkeld. De startgreep moet stevig in de touwbus worden geplaatst. Als de greep naar één kant zakt: Voeg nog een omwenteling toe aan de touwrotor om de veerspanning te verhogen.
• Wanneer het startkoord volledig is uitgeschoven, moet het nog steeds mogelijk zijn om de rotor nog een halve slag te draaien. Als dit niet het geval is, is de veer overspannen en kan deze breken. Haal een omwenteling van het touw van de rotor.
• Plaats de startdeksel op de behuizing.
• Draai de schroeven stevig vast.

De machine opslaan

Voor perioden van 3 maanden of langer

• Tap de brandstoftank af en reinig deze in een goed geventileerde ruimte.
• Voer de brandstof op de juiste manier af in overeenstemming met de lokale milieu-eisen.
• Laat de motor draaien totdat de carburateur droog is – dit helpt voorkomen dat de carburateurmembranen aan elkaar blijven kleven.
• Verwijder, reinig en inspecteer het snijhulpstuk.
• Reinig de machine grondig – besteed speciale aandacht aan de cilindervinnen en het luchtfilter.
• Bewaar de machine op een droge en veilige plaats – buiten het bereik van kinderen en andere onbevoegde personen.

Metalen snijbladen slijpen

• Gebruik een slijpvijl (speciale accessoire) om botte snijhulpstukken te slijpen. In geval van meer ernstige slijtage of inkepingen: Slijp opnieuw met een slijpmachine of laat het werk doen door een dealer – STIHL beveelt een STIHL-servicedealer aan.
• Slijp regelmatig opnieuw, verwijder zo weinig mogelijk materiaal: twee of drie slagen met de vijl zijn meestal voldoende.

• Slijp de messen (1) uniform opnieuw – verander op geen enkele manier de contour of het moederblad (2).

Zie de verpakking van het snijhulpstuk voor aanvullende slijpinstructies.

Balanceren

• Na ongeveer 5 keer opnieuw slijpen, controleert u het snijhulpstuk op onbalans op een STIHL-balanceerder (speciale accessoire) of laat u het controleren door een dealer en indien nodig opnieuw balanceren – STIHL beveelt een STIHL-servicedealer aan.

Onderhoud en verzorging

De volgende intervallen gelden alleen voor normale bedrijfsomstandigheden. Als uw dagelijkse werktijd langer is of de bedrijfsomstandigheden moeilijk zijn (zeer stoffige werkomgeving, enz.), verkort dan de aangegeven intervallen dienovereenkomstig.		voor aanvang van de werkzaamheden	na afloop van de werkzaamheden of dagelijks	na elke tankbeurt	wekelijks	maandelijks	elke 12 maanden	bij probleem	bij beschadiging	indien nodig
Complete machine	Visuele inspectie (conditie, lekkages)	X		X
	Reinigen		X
Bedieningshendel	Werking controleren	X		X
Luchtfilter	Reinigen							X
	Vervangen								X	X
Aanzuiglichaam in brandstoftank	Laten controleren door dealer1)							X
	Laten vervangen door dealer1)						X		X	X
Brandstoftank	Reinigen							X		X
Carburateur	Stationairafstelling controleren – het snijhulpstuk mag niet draaien	X		X
	Stationair opnieuw afstellen									X
Bougie	Elektrodeafstand opnieuw afstellen							X
	Vervangen na 100 bedrijfsuren
Koelopeningen	Visuele inspectie		X
	Reinigen									X
Klepspeling	Controleren en indien nodig laten afstellen door dealer na de eerste 139 bedrijfsuren1)									X
Vonkenvanger2) in geluiddemper	Controleren		X					X
	Reinigen of vervangen								X	X
Alle toegankelijke schroeven en moeren (geen stelschroeven)	Natrappen									X
Antivibratie-elementen	Controleren	X						X		X
	Laten vervangen door dealer1)								X
Snijhulpstukken	Visuele inspectie	X		X
	Vervangen								X
	Vastheid controleren	X		X
Metalen snijhulpstukken	Slijpen	X								X
Versnellingsbak smering	Controleren				X
	Bijvullen									X
Veiligheidslabels	Vervangen								X

¹⁾ STIHL beveelt een STIHL-dealer aan.

²⁾ niet in alle versies, marktspecifiek

Belangrijkste onderdelen

1. Brandstoftankdop
2. Afstelschroeven carburateur
3. Startergreep
4. Bougiekabel
5. Uitlaatdemper met vonkenvanger
6. Fietsstuur
7. Gasklephendel
8. Schuifregelaar
9. Vergrendeling gasklephendel
10. Gaskabelborging
11. Draagring
12. Brandstofpomp
13. Chokeknop
14. Luchtfilterdeksel
15. Brandstoftank
16. Machineondersteuning
17. Handvatondersteuning
18. Vleugelschroef
19. Lusgreep
20. Afschermbeugel
    # Serienummer

Definities

1. Brandstoftankdop
   Voor het sluiten van de brandstoftank.
2. Afstelschroeven carburateur
   Voor het afstellen van de carburateur.
3. Startergreep
   De greep van de trekstarter, voor het starten van de motor.
4. Bougiekabel
   Verbindt de bougie met de ontstekingskabel.
5. Uitlaatdemper met vonkenvanger
   De uitlaatdemper vermindert het uitlaatgeluid van de motor en leidt de uitlaatgassen weg van de gebruiker. De vonkenvanger is ontworpen om het risico op brand te verminderen.
6. Fietsstuur
   Voor eenvoudige bediening van de machine met beide handen tijdens het zagen.
7. Gasklephendel
   Regelt de snelheid van de motor.
8. Schuifregelaar
   Voor startgas, draaien en stoppen. Houdt de choke gedeeltelijk open tijdens het starten en schakelt de ontsteking uit om de motor te stoppen.
9. Vergrendeling gasklephendel
   Moet worden ingedrukt voordat de gasklephendel kan worden geactiveerd.
10. Gaskabelborging
    Zet de gaskabel vast aan de aandrijfbuis.
11. Draagring
    Verbindt de trimmer/bosmaaier met het harnas.
12. Brandstofpomp
    Zorgt voor extra brandstoftoevoer voor een koude start.
13. Chokeknop
    Vergemakkelijkt het starten van de motor door het mengsel te verrijken.
14. Luchtfilterdeksel
    Omhult en beschermt het luchtfilterelement.
15. Brandstoftank
    Voor brandstof- en oliemengsel.
16. Machineondersteuning
    Om de machine op de grond te laten rusten.
17. Handvatondersteuning
    Verbindt de as en het fietsstuur.
18. Vleugelschroef
    Vergrendelt het stuur in de geselecteerde positie.
19. Lusgreep
    Voor eenvoudige bediening van de machine tijdens het zagen.
20. Afschermbeugel
    Helpt de voeten en benen van de gebruiker uit de buurt van het zaagblad te houden.

1. Maaikop
2. Deflector voor maaikoppen
3. Draadbegrenzingsmes
4. Deflector met rand voor alle maaibevestigingen
5. Rand
6. Metalen maaigereedschap

Definities

1. Maaikop
   Het snijopzetstuk, d.w.z. de maaikop, voor verschillende doeleinden.
2. Deflector voor maaikoppen
   De deflector is ontworpen om het risico op letsel door vreemde voorwerpen die door het snijopzetstuk naar achteren in de richting van de gebruiker worden geslingerd en door contact met het snijopzetstuk te verminderen.
3. Draadbegrenzingsmes
   Metalen mes op de deflector om de draad van de maaikop op de juiste lengte te houden.
4. Deflector met rand voor alle maaibevestigingen
   De deflector is ontworpen om het risico op letsel door vreemde voorwerpen die door het snijopzetstuk naar achteren in de richting van de gebruiker worden geslingerd en door contact met het snijopzetstuk te verminderen. Is niet ontworpen om gefragmenteerde metalen messen te bevatten.
5. Rand
   De rand aan de onderkant van de deflector moet worden gebruikt zoals beschreven in het hoofdstuk "De deflector monteren".
6. Metalen maaigereedschap
   Het snijopzetstuk, d.w.z. het mes, gemaakt van metaal voor verschillende doeleinden.

7. Cirkelzaagblad
8. Aanslag voor cirkelzaagblad

Definities

7. Cirkelzaagblad
   Snijopzetstuk van metaal voor het zagen van hout.
8. Aanslag voor cirkelzaagblad
   Is ontworpen om de bosmaaier stevig tegen het hout te positioneren om het risico op letsel door verlies van controle door reactieve krachten zoals uitwerpen te verminderen.

Specificaties
EPA / CEPA
De emissie-nalevingsperiode waarnaar wordt verwezen op het emissie-nalevingslabel, geeft het aantal bedrijfsuren aan waarvoor is aangetoond dat de motor voldoet aan de federale emissievoorschriften.

Categorie
A = 300 uur
B = 125 uur
C = 50 uur

Motor
Eencilinder viertaktmotor met mengsmering

Cilinderinhoud:	28,4 cm3
Boring:	38 mm
Slag:	25 mm
Motorvermogen volgens ISO 8893:	0,95 kW (1,3 pk) bij 7.000 tpm
Stationair toerental:	2.800 tpm
Afslagsnelheid (nominaal):	10.500 tpm
Max. toerental uitgaande as (snijopzetstuk):	7.500 tpm
Klepspeling
Inlaatklep:	0,10 mm
Uitlaatklep:	0,10 mm

Ontstekingssysteem
Elektronische magneetontsteking

Bougie (type met weerstand): Bosch USR 7 AC

Elektrodeafstand: 0,5 mm

Dit bougieontstekingssysteem voldoet aan alle eisen van de Canadese voorschriften voor interferentie veroorzakende apparatuur ICES-002.

Brandstofsysteem
Membraancarbarauteur voor alle posities met integrale brandstofpomp

Brandstoftankinhoud: 0,53 L

Gewicht
droog, zonder snijopzetstuk en deflector

FS 90:	5,8 kg
FS 90 R:	5,5 kg

Speciale accessoires

Snijopzetstukken
Maaikoppen

1. STIHL SuperCut 20-2
2. STIHL AutoCut C 25--2
3. STIHL AutoCut 25-2
4. STIHL TrimCut 31-2
5. STIHL FixCut 25-2
6. STIHL PolyCut 20-3

Metalen snijopzetstukken

7. Graszaagblad 230-2
8. Graszaagblad 230-4
9. Graszaagblad 230-8
10. Graszaagblad 250-40 Spezial
11. Bosmaaiermes 250-3
12. Cirkelzaagblad met krabbertand 200
13. Cirkelzaagblad met beitelvertanding 200

Gebruik snijopzetstukken alleen zoals gespecificeerd in het hoofdstuk over "Goedgekeurde combinaties van snijopzetstuk, deflector, handvat en harnas".

Speciale accessoires voor snijopzetstukken

• Nylondraad voor maaikoppen 1 tot 6
• Voorgewikkelde spoel met nylondraad voor 1 tot 4
• Thermoplastische messen, verpakking van 12; voor 6
• Transportbeschermers voor 7 tot 13

Slijphulpmiddelen voor metalen snijopzetstukken

• Vlakke slijpvijlen voor 7 tot 9, 11 en 12
• Vijlhouder met ronde vijl, voor 13
• Zaagzetter, voor 13
• STIHL-balancer voor 7 tot 13
• Slijpmallen (metaal of karton), voor 11

Montagehardware voor metalen snijopzetstukken

• Drukschijf
• Rijplaat
• Moer

Andere speciale accessoires

• Veiligheidsbril
• Schouderriem
• Compleet harnas
• Combinatiesleutel
• Borgpen
• Carburateurschroevendraaier
• STIHL-tandwielkastvet voor bosmaaiers
• STIHL-vulhals voor brandstoffen
• Speciale harsvrije smeerolie

Neem contact op met uw STIHL-dealer voor meer informatie over deze en andere speciale accessoires.

Onderhoud en reparaties

Gebruikers van deze machine mogen alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruikershandleiding worden beschreven. Alle andere reparaties moeten worden uitgevoerd door een servicebedrijf.

STIHL adviseert u om service- en reparatiewerkzaamheden uitsluitend te laten uitvoeren door een erkende STIHL-servicebedrijf. STIHL-dealers krijgen regelmatig de mogelijkheid om trainingen te volgen en worden voorzien van de nodige technische informatie.

Gebruik bij het repareren van de machine alleen vervangingsonderdelen die door STIHL zijn goedgekeurd voor dit elektrische gereedschap of die technisch identiek zijn. Gebruik alleen hoogwaardige vervangingsonderdelen om het risico op ongelukken en schade aan de machine te voorkomen.

STIHL adviseert het gebruik van originele STIHL-vervangingsonderdelen.

Originele STIHL-onderdelen zijn te herkennen aan het STIHL-onderdeelnummer, het -logo en het STIHL-onderdelensymbool (het symbool kan afzonderlijk op kleine onderdelen voorkomen).

Als u vragen heeft over uw garantierechten en -verplichtingen, neem dan contact op met een STIHL-klantenservicemedewerker op www.stihl.ca of u kunt schrijven naar:
STIHL Ltd.,
1515 Sise Road
Box 5666
CA-LONDON ONTARIO; N6A 4L6

Waar een claim voor garantieservice indienen
Breng het product naar een erkende STIHL-servicebedrijf en overleg de ondertekende garantiekaart.

Onderhoudsvereisten
De onderhoudsinstructies in deze handleiding zijn gebaseerd op het gebruik van het aanbevolen 2-takt brandstof-oliemengsel (zie ook instructie "Brandstof"). Afwijkingen van deze aanbeveling met betrekking tot kwaliteit en mengverhouding van brandstof en olie kunnen kortere onderhoudsintervallen vereisen.

Referenties

• Onze STIHL Engelstalige website | STIHL

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Stihl FS 90 handleiding

Beschikbare talen
