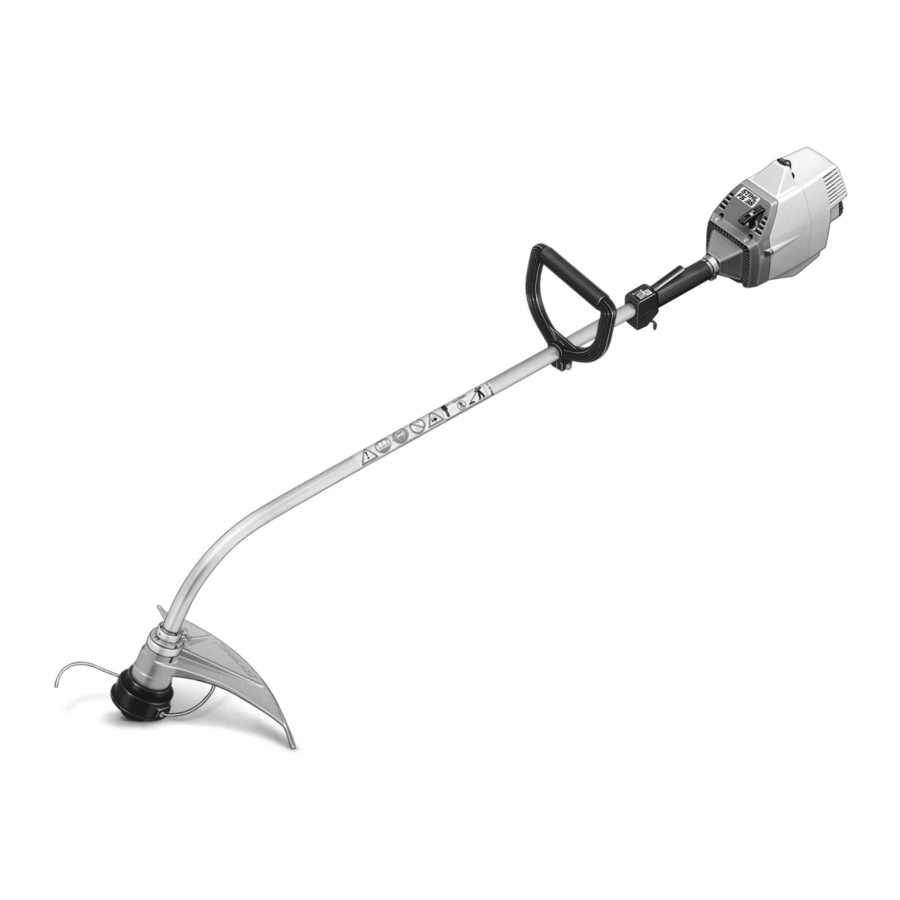

STIHL FS 36/40 - Handleiding Grastrimmer

Onderdelen en Bediening

1. Lus handgreep
2. Stop schuif
3. Throttle trigger interlock
4. Starter grip
5. Spark plug boot
6. Fuel filler cap
7. Machine support
8. Throttle cable
9. Handle hose
10. Throttle trigger
11. Carburetor adjusting screws
12. Fuel pump
13. Air filter cover / Choke
14. Muffler (with spark arrester screen)
15. Deflector
16. Line limiting blade
17. Mowing head

Definities

1. Loop handle (Lus handgreep)
   Voor eenvoudige bediening van de machine tijdens het maaien.
2. Stop slide (Stop schuif)
   Schakelt het ontstekingssysteem van de motor uit en stopt de draaiende motor.
3. Throttle trigger interlock (Gasklepelvergrendeling)
   Moet worden ingedrukt voordat de gasklepel kan worden geactiveerd.
4. Starter grip (Startergreep)
   De greep van de trekstarter, het apparaat om de motor te starten.
5. Spark plug boot (Bougiedop)
   Verbindt de bougie met de ontstekingskabel.
6. Fuel filler cap (Brandstofvulstop)
   Voor het sluiten van de brandstoftank.
7. Machine support (Machine steun)
   Om de machine op de grond te laten rusten.
8. Throttle cable (Gaskabel)
   Verbindt de bedieningsgreep van de bediener met de aandrijfeenheid
9. Handle hose (Handgreep slang)
   Voor het vasthouden van de machine tijdens het starten en maaien.
10. Throttle trigger (Gasklepel)
    Regelt de snelheid van de motor.
11. Carburetor adjustment screws (Carburateur afstelschroeven)
    Voor het afstellen van de carburateur.
12. Fuel pump (Brandstofpomp)
    Zorgt voor extra brandstoftoevoer voor een koude start.

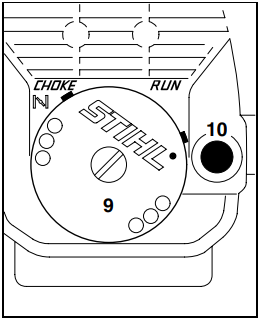

13. Air filter cover/Choke (Luchtfilterdeksel/Choke)
    Bedekt het luchtfilterelement/Vergemakkelijkt het starten van de motor door het mengsel te verrijken.
14. Muffler (Geluiddemper)
    Dempt uitlaatgeluiden en leidt uitlaatgassen weg van de bediener.
15. Deflector (Deflector)
    De deflector is ontworpen om het risico op letsel door vreemde voorwerpen die door het snijgereedschap naar achteren worden geslingerd in de richting van de bediener en door contact met het snijgereedschap te verminderen.
16. Line limiting blade (Draadbegrenzer)
    Metalen mes aan de deflector om de draad van de maaikop op de juiste lengte te houden.
17. Mowing head (Maaikop)
    De maaikop is bedoeld als aanvulling op een grasmaaier (speciale accessoire).

Veiligheidsmaatregelen en werktechnieken

Omdat een trimmer een snel draaiend, snel snijdend elektrisch gereedschap is, moeten speciale veiligheidsmaatregelen in acht worden genomen om het risico op persoonlijk letsel te verminderen.

Het is belangrijk dat u de volgende veiligheidsmaatregelen en waarschuwingen leest, volledig begrijpt en in acht neemt. Lees de handleiding en de veiligheidsinstructies regelmatig. Zorgeloos of onjuist gebruik van een trimmer kan ernstig of dodelijk letsel veroorzaken. Laat uw STIHL-dealer u zien hoe u uw trimmer bedient. Neem alle toepasselijke lokale veiligheidsvoorschriften, normen en verordeningen in acht.

Het gebruik van een trimmer kan gevaarlijk zijn. Als het roterende snijgereedschap in contact komt met uw lichaam, zal het u snijden. Wanneer het in contact komt met vaste vreemde voorwerpen zoals stenen of metaalstukken, kan het ze direct of via een ricochet in de richting van omstanders of de bediener slingeren. Het raken van dergelijke objecten kan de snijinrichting beschadigen. Weggeslingerde voorwerpen of beschadigde snijgereedschappen kunnen leiden tot ernstig of dodelijk letsel bij de bediener of omstanders.

Minderjarigen mogen nooit een trimmer gebruiken. Omstanders, vooral kinderen, en dieren mogen zich niet bevinden in het gebied waar een trimmer in gebruik is.
Laat de trimmer nooit onbeheerd draaien.

Leen of verhuur uw trimmer niet zonder de handleiding. Zorg ervoor dat iedereen die uw trimmer gebruikt, de informatie in deze handleiding begrijpt.

De meeste van deze veiligheidsmaatregelen en waarschuwingen zijn van toepassing op het gebruik van alle STIHL-trimmers. Verschillende modellen kunnen verschillende onderdelen en bedieningselementen hebben. Raadpleeg het betreffende hoofdstuk van uw handleiding voor een beschrijving van de bedieningselementen en de functie van de onderdelen van uw model trimmer.

Veilig gebruik van een trimmer omvat

1. de bediener
2. de trimmer
3. het gebruik van de trimmer.

DE BEDIENER

Fysieke conditie

U moet in goede fysieke conditie en mentale gezondheid zijn en niet onder invloed van een middel (drugs, alcohol, enz.) dat het zicht, de behendigheid of het oordeel kan belemmeren. Gebruik geen trimmer als u moe bent.

Wees alert - als u moe wordt tijdens het bedienen van uw trimmer, neem dan een pauze. Vermoeidheid kan leiden tot verlies van controle. Werken met een trimmer kan inspannend zijn. Als u een aandoening heeft die kan worden verergerd door inspannend werk, raadpleeg dan uw arts voordat u een trimmer bedient.

Langdurig gebruik van een trimmer (of andere machines) die de bediener blootstellen aan trillingen, kan leiden tot "whitefinger disease" (fenomeen van Raynaud) of carpaletunnelsyndroom. Deze aandoeningen verminderen het vermogen van de hand om temperatuur te voelen en te reguleren, veroorzaken gevoelloosheid en brandende gevoelens en kunnen zenuw- en bloedschade en weefselnecrose veroorzaken.

Niet alle factoren die bijdragen aan "whitefinger disease" zijn bekend, maar koud weer, roken en ziekten of fysieke aandoeningen die de bloedvaten en het bloedtransport beïnvloeden, evenals hoge trillingsniveaus en lange perioden van blootstelling aan trillingen, worden genoemd als factoren bij de ontwikkeling van "whitefinger disease". Om het risico op "whitefinger disease" en carpaletunnelsyndroom te verminderen, dient u rekening te houden met het volgende:

• De meeste STIHL-gereedschappen zijn verkrijgbaar met een anti-vibratiesysteem ("AV") dat is ontworpen om de overdracht van trillingen die door de motor worden veroorzaakt naar de handen van de bediener te verminderen. Een AV-systeem wordt aanbevolen voor personen die regelmatig of voortdurend elektrisch gereedschap gebruiken.
• Draag handschoenen en houd uw handen warm.
• Houd het AV-systeem goed onderhouden. Een trimmer met losse onderdelen of met beschadigde of versleten AV-buffers zal de neiging hebben om hogere trillingsniveaus te hebben.
• Houd te allen tijde een stevige grip, maar knijp niet met constante, overmatige druk in de handgrepen en neem regelmatig pauzes.

Juiste kleding

Alle bovengenoemde voorzorgsmaatregelen garanderen niet dat u geen "whitefinger disease" of carpaletunnelsyndroom zult oplopen. Daarom moeten regelmatige en voortdurende gebruikers de conditie van hun handen en vingers nauwlettend in de gaten houden. Als een van de bovenstaande symptomen optreedt, zoek dan onmiddellijk medisch advies.

Het bedienen van een trimmer kan ernstig letsel aan ogen, oren en persoon veroorzaken. De deflector die bij uw trimmer wordt geleverd, beschermt de bediener mogelijk niet tegen alle vreemde voorwerpen (grind, glas, draad, enz.) die door de roterende snijinrichting worden weggeslingerd. Weggeslingerde voorwerpen kunnen ook terugkaatsen en de bediener raken. Om het risico op letsel aan uw ogen te verminderen, mag u een trimmer nooit bedienen zonder een veiligheidsbril of een goed passende veiligheidsbril met voldoende bescherming aan de boven- en zijkant te dragen die voldoet aan ANSI Z 87.1 (of uw toepasselijke nationale norm).
Om het risico op letsel aan uw gezicht te verminderen, raadt STIHL aan om ook een gelaatsscherm of gezichtsscherm over uw veiligheidsbril of veiligheidsbril te dragen.

Trimmergeluid kan uw gehoor beschadigen. Draag geluidsbarrières (oordopjes of oorkappen) om uw gehoor te beschermen. Regelmatige en voortdurende gebruikers moeten hun gehoor regelmatig laten controleren.

Draag de juiste beschermende kleding.
Bescherm uw handen met handschoenen bij het hanteren van de trimmer en het snijgereedschap. Stevige, antislip handschoenen verbeteren uw grip en beschermen uw handen.

Kleding moet stevig en nauwsluitend zijn, maar volledige bewegingsvrijheid mogelijk maken. Vermijd loszittende jassen, sjaals, stropdassen, sieraden, uitlopende of omgeslagen broeken, loshangend lang haar of iets anders dat vast kan komen te zitten aan takken, borstels of bewegende delen van het apparaat. Draag een lange broek van zwaar materiaal om uw benen te beschermen. Draag geen korte broek, sandalen of loop blootsvoets. Zet het haar vast zodat het zich boven schouderhoogte bevindt.

Een goede basis is het belangrijkst bij trimmerwerk. Draag stevige laarzen met antislipzolen. Veiligheidslaarzen met stalen neuzen worden aanbevolen.

HET APPARAAT

Voor illustraties en definities van de trimmeronderdelen, zie het hoofdstuk over "Onderdelen en bedieningselementen"

Wijzig een trimmer nooit op welke manier dan ook. Alleen hulpstukken die door STIHL worden geleverd of uitdrukkelijk door STIHL zijn goedgekeurd voor gebruik met de specifieke STIHL-trimmermodellen zijn toegestaan. Hoewel bepaalde niet-goedgekeurde hulpstukken bruikbaar zijn voor de STIHL-trimmer, kan het gebruik ervan in feite uiterst gevaarlijk zijn.

Onjuist gebruik van een trimmer kan ernstig of dodelijk persoonlijk letsel veroorzaken. Lees en begrijp alle veiligheidsinstructies in uw handleiding voor gebruik en volg ze zorgvuldig op. Om het risico op letsel van de bediener door contact met het mes te verminderen, mogen metalen messen worden gebruikt op FS-trimmers die zijn uitgerust met een fiets-, "J"-handgreep of lusvormige handgreep met veiligheidsbeugel en niet op die FS- en FE-modellen met een lusvormige handgreep. Gebruik nooit een metalen snijhulpstuk op een FS-model met een flexibele as.

HET GEBRUIK VAN HET PRODUCT

Het transport van de unit

Schakel altijd de motor uit en zorg ervoor dat het snijgereedschap is gestopt voordat u een trimmer neerlegt.
Wanneer u uw trimmer in een voertuig vervoert, zet u deze goed vast om kantelen, brandstoflekkage en schade aan de trimmer te voorkomen.

Voorbereiding voor het gebruik van de unit

Pas de handgreep aan volgens de instructies in de gebruikershandleiding aan uw maat voordat u begint met werken.
Controleer uw trimmer altijd op de juiste staat en werking voordat u begint, met name de gashendel, de gashendelvergrendeling (indien van toepassing), de stopknop, het snijgereedschap en de deflector.
Pijlen op de deflector (A) geven de juiste draairichting van het snijgereedschap aan.
De gashendel moet vrij kunnen bewegen en altijd terugveren naar de stationaire positie. Het snijgereedschap moet goed vastzitten en in een veilige bedrijfsconditie zijn. Inspecteer op losse onderdelen (moeren, schroeven, enz.).

Brandstof

Uw STIHL-trimmer gebruikt een olie-benzine mengsel als brandstof (zie het hoofdstuk over "Fuel" (Brandstof) in uw gebruikershandleiding).

Benzine is een extreem ontvlambare brandstof. Als het wordt gemorst en ontstoken door een vonk of andere ontstekingsbron, kan het brand en ernstig letsel of schade aan eigendommen veroorzaken. Wees uiterst voorzichtig bij het hanteren van benzine of brandstofmengsels.

Niet roken en geen vuur of vlam in de buurt van de brandstof.

Brandstofinstructies

Tank uw trimmer in goed geventileerde ruimtes, buitenshuis.

De benzinedampdruk kan zich ophopen in de benzinetank van een tweetaktmotor, afhankelijk van de gebruikte brandstof, de weersomstandigheden en het ontluchtingssysteem van de tank. Om het risico op brandwonden en ander persoonlijk letsel door ontsnappende gasdampen en -rook te verminderen, verwijdert u de brandstofvuldeksel van uw trimmer voorzichtig om eventuele drukopbouw in de tank langzaam te laten ontsnappen.
Verwijder nooit de brandstofvuldeksel terwijl de motor draait. Kies een kale ondergrond om te tanken en ga minstens 3 meter (10 voet) van de tankplek vandaan voordat u de motor start. Veeg gemorste brandstof weg voordat u uw trimmer start en controleer op lekkage.

Controleer op brandstoflekkage tijdens het tanken en tijdens het gebruik. Als er brandstof- of olielekkage wordt gevonden, start of laat de motor niet draaien totdat het lek is verholpen en de gemorste brandstof is weggeveegd. Als dit gebeurt, vervang dan onmiddellijk uw kleding.

Trillingen van de unit kunnen ervoor zorgen dat een niet goed vastgedraaide brandstofdop losraakt of eraf valt en hoeveelheden brandstof morst. Om het risico op brandstoflekkage en brand te verminderen, draait u de brandstofdop met de hand zo strak mogelijk aan.
Het schroevendraaieruiteinde van de STIHL-combinatiesleutel of een ander soortgelijk gereedschap kan worden gebruikt als hulpmiddel voor het aandraaien van brandstofdoppen met gleuf.

Starten

Uw trimmer is een machine voor één persoon. Eenmaal gestart, kan het vreemde voorwerpen over een grote afstand wegslingeren.

Om het risico op oogletsel en ander letsel te verminderen, moet u ervoor zorgen dat omstanders zich op minstens 15 meter (50 voet) afstand bevinden. Stop onmiddellijk de motor en het snijgereedschap als u wordt benaderd. Start en bedien uw trimmer zonder hulp. Raadpleeg voor specifieke startinstructies het betreffende gedeelte van uw handleiding. Plaats de trimmer op een stevige ondergrond of een ander stevig oppervlak in een open ruimte. Behoud een goede balans en een stevige basis.

Om het risico op letsel door verlies van controle te verminderen, moet u er absoluut zeker van zijn dat het snijgereedschap vrij is van u en alle andere obstakels en voorwerpen, inclusief de grond, omdat wanneer de motor start bij startgas, het motortoerental hoog genoeg is om de koppeling in te schakelen en het snijgereedschap te laten draaien.

Wanneer u aan de startgreep trekt, wikkel het startkoord dan niet om uw hand. Laat de greep niet terugschieten, maar geleid het startkoord om het op de juiste manier terug te spoelen. Het niet opvolgen van deze procedure kan leiden tot letsel aan hand of vingers en kan het startmechanisme beschadigen.

Met de motor draaiend, maar stationair, bevestigt u de trimmer aan de veerhaak van uw harnas (zie het betreffende hoofdstuk van deze handleiding).

Werkcondities

Bedien en start uw trimmer alleen buitenshuis in een geventileerde ruimte.

Uw trimmer produceert giftige uitlaatgassen zodra de motor draait. Deze gassen (bijv. koolmonoxide) kunnen kleurloos en geurloos zijn. Om het risico op ernstig of dodelijk letsel door het inademen van giftige dampen te verminderen, mag u de trimmer nooit binnenshuis of op slecht geventileerde plaatsen laten draaien.

Het gebruik van dit product kan stof en dampen genereren die chemicaliën bevatten waarvan bekend is dat ze ademhalingsziekten, kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Als u niet bekend bent met de risico's die verbonden zijn aan het specifieke stof of de damp in kwestie, raadpleeg dan uw werkgever, overheidsinstanties zoals OSHA en NIOSH en andere bronnen over gevaarlijke stoffen. Californië en sommige andere autoriteiten hebben bijvoorbeeld lijsten gepubliceerd van stoffen waarvan bekend is dat ze kanker, reproductieve toxiciteit enz. veroorzaken.

Beheers stof en dampen zoveel mogelijk bij de bron. Gebruik in dit verband goede werkmethoden en volg de aanbevelingen van OSHA/NIOSH en beroeps- en brancheorganisaties. Wanneer het inademen van giftige stof en dampen niet kan worden geëlimineerd, moeten de bediener en eventuele omstanders altijd een door NIOSH/MSHA goedgekeurd ademhalingstoestel dragen voor het type stof en/of dampen dat wordt aangetroffen.

De uitlaatdemper en andere delen van de motor (bijv. vinnen van de cilinder, bougie) worden heet tijdens bedrijf en blijven een tijdje heet nadat de motor is gestopt. Om het risico op brandwonden te verminderen, mag u de uitlaatdemper en andere delen niet aanraken terwijl ze heet zijn.

Bedien de trimmer alleen onder goede zichtbaarheid en daglichtomstandigheden. Werk voorzichtig.

Snijd geen ander materiaal dan gras, onkruid of vergelijkbare zachte vegetatie. Het snijgereedschap mag alleen worden gebruikt voor de handelingen die in uw handleiding worden beschreven.

Houd de trimmer altijd stevig vast met beide handen. Wikkel uw vingers stevig om de handgrepen en houd de handgrepen tussen uw duim en wijsvinger. Houd uw handen in deze positie om uw trimmer te allen tijde onder controle te hebben. Zorg ervoor dat de handgrepen en de grip van uw trimmer in goede staat zijn en vrij van vocht, pek, olie of vet.

Probeer nooit een trimmer met één hand te bedienen. Verlies van controle over de trimmer met ernstig of dodelijk letsel tot gevolg kan het gevolg zijn.

Om het risico op lichamelijk letsel als gevolg van verlies van controle en/of contact met het snijgereedschap te verminderen, moet u ervoor zorgen dat uw unit is uitgerust met de juiste handgreep en het juiste harnas voor het type snijhulpstuk dat wordt gebruikt (zie de tabel in het hoofdstuk over "Selecting the Cutting Tool" (Het selecteren van het snijgereedschap)).

Er moet speciale zorg worden besteed aan gladde omstandigheden (natte grond, sneeuw) en in moeilijk, overwoekerd terrein. Let op verborgen obstakels zoals boomstronken, wortels en greppels om struikelen te voorkomen.

Inspecteer het gebied voor het snijden op stenen, glas, stukken metaal, afval of andere vaste voorwerpen. Het snijhulpstuk kan dergelijke voorwerpen wegslingeren.

Om het risico op letsel door weggeslingerde voorwerpen en contact met het mes te verminderen, mag u een trimmer nooit bedienen zonder een goed gemonteerde deflector. Houd de deflector (en de rok waar van toepassing) te allen tijde correct afgesteld (zie het hoofdstuk over het monteren van de verschillende snijgereedschappen in uw gebruikershandleiding). Reik niet te ver. Behoud te allen tijde een goede basis en balans.

Deze trimmer is normaal gesproken bedoeld om op grondniveau te worden gebruikt met het snijhulpstuk parallel aan de grond. Gebruik van een trimmer boven de grond of met het snijhulpstuk loodrecht op de grond kan het risico op letsel vergroten, aangezien het snijhulpstuk meer volledig wordt blootgesteld en de trimmer moeilijker te bedienen is. Gebruik uw trimmer nooit als heggenschaar.

Bedien de trimmer niet met de startgasvergrendeling, omdat u geen controle heeft over het motortoerental. Zie het gedeelte van uw gebruikershandleiding over het juiste gebruik van de schuifregelaar.

Als het snijgereedschap of de deflector verstopt of vast komt te zitten, schakel dan altijd de motor uit en zorg ervoor dat het snijgereedschap is gestopt voordat u gaat schoonmaken. Gras, onkruid, enz. moeten regelmatig van het snijgereedschap worden verwijderd.

Controleer tijdens het snijden regelmatig de vastheid en de staat van het snijgereedschap. Als het gedrag van het gereedschap verandert, stop dan onmiddellijk de motor en controleer de moer die het gereedschap vasthoudt op vastheid en het snijgereedschap op scheuren en beschadigingen. Vervang beschadigde snijgereedschappen onmiddellijk. Dergelijke gereedschappen kunnen bij hoge snelheid versplinteren en ernstig of dodelijk letsel veroorzaken.

Houd handen en voeten uit de buurt van het snijgereedschap. Raak nooit een draaiend snijgereedschap aan met uw hand of een ander deel van uw lichaam. Het blijft nog een korte tijd draaien nadat de gashendel is losgelaten (vliegwieleffect).

Belangrijke aanpassingen

Om het risico op persoonlijk letsel door verlies van controle of contact met het draaiende snijgereedschap te verminderen, mag u geen snijgereedschap gebruiken met een onjuiste stationaire afstelling. Bij een correct stationair toerental mag het snijgereedschap niet bewegen. Raadpleeg het betreffende gedeelte van uw gebruikershandleiding voor instructies over het aanpassen van het stationaire toerental.

Als u het juiste stationaire toerental niet kunt instellen, laat dan uw STIHL-dealer uw trimmer controleren en de juiste aanpassingen en reparaties uitvoeren

ONDERHOUD, REPARATIE EN OPSLAG

Onderhoud, vervanging of reparatie van de emissiebeheersingsapparatuur en -systemen mag worden uitgevoerd door elk niet-wegvoertuigmotorreparatiebedrijf of individu. Echter, als u garantie claimt voor een onderdeel dat niet correct is onderhouden of gerepareerd, of als er niet-goedgekeurde vervangingsonderdelen zijn gebruikt, kan STIHL de garantie afwijzen.

Gebruik uitsluitend identieke STIHL-vervangingsonderdelen voor onderhoud en reparatie. Het gebruik van niet-STIHL-onderdelen kan ernstig of dodelijk letsel veroorzaken.
Volg de onderhouds- en reparatie-instructies in het betreffende hoofdstuk van uw handleiding. Raadpleeg de onderhoudstabel op de laatste pagina's van deze handleiding.

Stop altijd de motor en zorg ervoor dat het snijgereedschap is gestopt voordat u onderhouds- of reparatiewerkzaamheden uitvoert of de trimmer reinigt. Probeer geen onderhouds- of reparatiewerkzaamheden uit te voeren die niet in uw handleiding worden beschreven. Laat dergelijk werk alleen uitvoeren bij uw STIHL-servicepunt.

Repareer nooit beschadigde snijhulpstukken door lassen, richten of wijzigen van de vorm. Dit kan ertoe leiden dat delen van het snijgereedschap loskomen en ernstig of dodelijk letsel veroorzaken.

Controleer de staat van het snijgereedschap met regelmatige korte tussenpozen. Als het gedrag van het gereedschap verandert, controleer het dan onmiddellijk op dichtheid of tekenen van scheuren. Vervang beschadigde of botte snijgereedschappen onmiddellijk, zelfs als ze slechts oppervlakkige scheuren vertonen. Als het mes losraakt nadat het correct is vastgedraaid, kan de borgmoer versleten of beschadigd zijn en moet deze worden vervangen. Als het mes los blijft komen, neem dan contact op met uw STIHL-dealer.

Om het risico op brand en brandwonden te verminderen, controleert u de brandstoftankdop regelmatig op lekkage. Gebruik de gespecificeerde bougie en zorg ervoor dat deze en de ontstekingskabel altijd in goede staat zijn.

Test het ontstekingssysteem nooit met de ontstekingsdraad losgekoppeld van de bougie of met een niet-geplaatste bougie, omdat ongecontroleerde vonken brand kunnen veroorzaken.

Om het risico op brand en brandwonden te verminderen, gebruikt u alleen bougies die door STIHL zijn goedgekeurd. Druk de bougiekap altijd stevig op de bougiepool van de juiste maat. (Opmerking: als de pool een afneembare SAE-adaptermoer heeft, moet deze worden bevestigd.) Een losse verbinding tussen de bougiepool en de ontstekingsdraadconnector in de kap kan vonken veroorzaken die brandbare dampen kunnen ontsteken en brand kunnen veroorzaken. Houd de bougie schoon en zorg ervoor dat de ontstekingskabel in goede staat is.

Gebruik uw trimmer niet als de uitlaatdemper beschadigd, ontbreekt of is gewijzigd. Een onjuist onderhouden uitlaatdemper verhoogt het risico op brand en gehoorverlies. Raak nooit een hete uitlaatdemper aan, omdat dit brandwonden veroorzaakt. Als uw uitlaatdemper is uitgerust met een vonkenvanger om het risico op brand te verminderen (bijv. in de VS, Canada en Australië), gebruik uw trimmer dan nooit als de zeef ontbreekt of beschadigd is. Wijzig of verwijder geen enkel onderdeel van de uitlaatdemper of vonkenvanger.

Houd er rekening mee dat het risico op bosbranden groter is bij warm of droog weer.

Draai alle moeren, bouten en schroeven vast, behalve de carburateurafstelschroeven, na elk gebruik.

Bovendien moet het dagelijkse onderhoudsschema voor uw trimmer dat is uiteengezet in uw STIHL-gebruikershandleiding strikt worden nageleefd.

Raadpleeg voor elk onderhoud de onderhoudstabel en de garantieverklaring aan het einde van deze handleiding.

Bewaar de trimmer op een droge, hoge of afgesloten plaats buiten het bereik van kinderen.

Maak voor opslag langer dan een paar dagen altijd de brandstoftank leeg.

HET GEBRUIK VAN DE SNIJGEREEDSCHAPPEN

Zie voor een illustratie van de verschillende snijgereedschappen en instructies over de juiste montage het hoofdstuk over "het monteren van de snijgereedschappen" in uw handleiding.

Het gebruik van de maaikoppen
De STIHL Autocut en Polycut maaikoppen zorgen voor een strakke en nette afwerking.
Ze mogen alleen worden gebruikt op trimmers die zijn uitgerust met een begrenzerblad in de deflector om de lijn op de juiste lengte te houden (zie het hoofdstuk "Onderdelen en bedieningselementen" van deze handleiding).
Als de gazonranden zijn beplant met bomen of worden begrensd door een hek enz., is het het beste om een nylon lijnenkop te gebruiken. Het bereikt een "zachtere" snede met minder risico op beschadiging van boomschors enz. dan met de polymeerbladen.
De met polymeerbladen uitgeruste STIHL "Polycut" geeft echter een betere snede als er geen planten langs de rand van het gazon staan. Slijpen is niet nodig en versleten snijbladen zijn gemakkelijk te vervangen.

Om het risico op ernstig letsel te verminderen, gebruik nooit draad of metaalversterkte lijn of ander materiaal in plaats van de nylon snijlijnen. Stukken draad kunnen afbreken en met hoge snelheid naar de bediener of omstanders worden geslingerd.

STIHL "Autocut" maaikoppen
Nylon snijdraad schuift automatisch op wanneer erop wordt getikt tegen de grond.

STIHL "Polycut" maaikoppen
Gebruikt nylon lijnen of niet-stijve plastic bladen

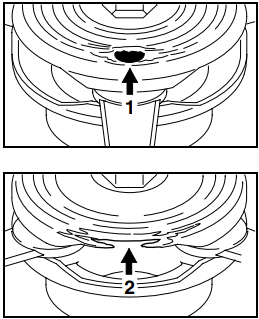

Op de basis (periferie) van de Polycut 10-3 zijn drie rechthoekige slijtagegrensmarkeringen aangebracht. Om het risico op ernstig letsel door breuk van de kop of bladen te verminderen, mag de Polycut niet worden gebruikt wanneer deze zo ver is versleten als een van deze markeringen. Het is belangrijk om de onderhoudsinstructies die bij de kop worden geleverd te volgen!

Slijtagegrensmarkeringen zijn geïntegreerd in de basis van de Polycut 5-3.
Gebruik de Polycut 5-3 niet als een van de ronde gaten (1) zichtbaar begint te worden of als de uitstekende rand (2) is weggesleten, omdat het snijgereedschap anders kan versplinteren en rondvliegende objecten kunnen leiden tot letsel bij de bediener of omstanders.

Het apparaat monteren

De lusgreep monteren

• Plaats de lusgreep (1) op de aandrijfbuis - 15 cm (6") (A) voor de bedieningsgreep.
• Plaats de klem (3) tegen de aandrijfbuis en schuif deze in de lusgreep (2).
• Plaats de vierkante moer (4) in de lusgreep, steek de klembout vanaf de andere kant erin en draai deze stevig vast.

De lusgreep in de meest comfortabele positie afstellen

• Maak de klembout (5) los.
• Verplaats de lusgreep langs de aandrijfbuis indien nodig - draai de klembout weer vast.

De deflector monteren

• Schuif de klem (6) over de deflector (7).
• Duw de deflector zo ver mogelijk op het lagerhuis (8) tot aan de aanslag.
• Draai de klem stevig vast.

De snijkop monteren

De bosmaaier voorbereiden

• Leg de bosmaaier neer: lusgreep en motorkap naar beneden, as naar boven. (2)

Snijkop STIHL "Autocut 11-2":

1. Verwijder de drukplaat (1) van de as (2).

Snijkop STIHL "Polycut 5-3" en "Polycut 10-3":

1. Schuif de drukplaat (1) op de as (2) en steek de zeskant (3) over de zeskant (4).

De as blokkeren

1. Steek de vergrendelpen (1) in de gaten in de deflector (2) en de drukplaat, en draai de laatste heen en weer totdat de as blokkeert.

De snijkop monteren

Bewaar de bij de snijkop geleverde instructies op een veilige plaats!

STIHL "Autocut 11-2"
Schuif het bovenste deel (1) op de as en plaats de zeskant (2) over de zeskant (4)
Plaats de dop op het bovenste deel - draai zo ver mogelijk met de klok mee op de as en draai stevig vast (5)

STIHL "Polycut 10-3"
(alleen voor FS 40)
Schroef de snijkop (6) zo ver mogelijk met de klok mee op de as (2)

• Blokkeer de as.
• Draai de snijkop stevig vast.

Verwijder de vergrendelpen!

STIHL "Polycut 5-3"
Plaats de borgmoer in de snijkop (7).
Schroef de snijkop zo ver mogelijk met de klok mee (6) op de as (2).

• Blokkeer de as.
• Draai de snijkop stevig vast.

Verwijder de vergrendelpen!

De nylondraad afstellen

op de STIHL "Autocut 11-2"

• Houd de draaiende snijkop parallel aan het begroeide gebied - tik lichtjes op de grond - de draad wordt ca. 3 cm afgesteld.
  Te lange nylondraden worden ingekort tot de optimale lengte door de snijder (1) op de deflector (2)
  Tik niet meerdere keren achter elkaar op de grond!

• De draad wordt alleen afgesteld als beide nylondraden minstens 2,5 cm lang zijn!

op de STIHL "Polycut 10-3"

• Zoals beschreven op de bij de snijkop geleverde instructies

De snijkop verwijderen

• Blokkeer de as.
• Draai de snijkop tegen de klok in.

De nylondraad of het snijblad vervangen

• Zoals beschreven op de bij de snijkop geleverde instructies.

Brandstofmengsel

Deze motor is gecertificeerd om te werken op loodvrije benzine en met een mengverhouding van 50:1.
Uw tweetaktmotor vereist een mengsel van merkbenzine en hoogwaardige tweetaktmotorolie met de classificatie TC.

Gebruik gewone merkloodvrije benzine met een minimaal octaangetal van 89 ROZ. Als het octaangetal van de gewone benzine in uw omgeving lager is, gebruik dan premium loodvrije brandstof. Brandstof met een lager octaangetal kan leiden tot voorontsteking (waardoor "pingelen" ontstaat), wat gepaard gaat met een stijging van de motortemperatuur. Dit verhoogt op zijn beurt het risico op vastlopen van de zuiger en schade aan de motor.

De chemische samenstelling van de brandstof is ook belangrijk. Sommige brandstoftoevoegingen hebben niet alleen een nadelige invloed op elastomeren (carburateurmembranen, oliekeerringen, brandstofleidingen enz.), maar ook op magnesiumgietstukken. Dit kan leiden tot problemen met het draaien of zelfs schade aan de motor. Daarom is het essentieel dat u alleen merkbrandstoffen gebruikt!

Gebruik uitsluitend STIHL tweetaktmotorolie of gelijkwaardige merk tweetakt luchtgekoelde motorolie met de classificatie TC voor het mengen.
Wij raden STIHL 50:1 tweetaktmotorolie aan, omdat deze speciaal is samengesteld voor gebruik in STIHL motoren.
Gebruik geen BIA of TCW (tweetakt watergekoelde) mengoliën!
Wees voorzichtig bij het hanteren van benzine. Vermijd direct contact met de huid en vermijd het inademen van brandstofdampen.
De jerrycan moet goed gesloten worden bewaard om te voorkomen dat er vocht in het mengsel komt.
De brandstoftank en de jerrycan waarin het brandstofmengsel wordt bewaard, moeten van tijd tot tijd worden gereinigd.

Brandstofmengsel veroudert:
Meng slechts voldoende brandstof voor een paar dagen werk, niet langer dan 3 maanden opslag. Bewaar het alleen in goedgekeurde veiligheidsbrandstofjerrycans. Giet bij het mengen eerst de olie in de jerrycan en voeg vervolgens benzine toe.

Benzine	Olie (STIHL 50:1 of gelijkwaardige merk TC oliën)
Liters	Liters	(cc)
1	0,02	(20)
5	0,10	(100)
10	0,20	(200)
15	0,30	(300)
20	0,40	(400)

Gooi lege mengolie jerrycans alleen weg op erkende afvalpunten.

Tanken

Maak voor het tanken de vuldop en het gebied eromheen schoon om te voorkomen dat er vuil in de tank valt.
Schud het mengsel in de jerrycan altijd grondig door voordat u uw machine tankt.

Om het risico op brandwonden of ander persoonlijk letsel door ontsnappende gasdampen en -rook te verminderen, verwijdert u de brandstofvuldop voorzichtig om eventuele druk in de tank langzaam te laten ontsnappen.

Draai na het tanken de brandstofdop met de hand zo stevig mogelijk vast.

Vervang het brandstofaanzuiglichaam elk jaar.

Voordat u uw machine voor een lange periode opslaat, laat u de brandstoftank leeglopen en reinigt u deze en laat u de motor draaien totdat de carburateur droog is.

Starten

Bedieningselementen

Stopknop (1) met de posities:
- normale werkstand, stationairstand (2)
- stopstand (3)
Schuif de schakelaar in de richting van de pijl (4) om te stoppen.

5. Gasklepgrendel
6. Gasklephendel - met veerbelaste lip (7)

8. Pal op de gasklephendelhouder

Starten

• Zet de stopknop in stand
• Houd de gasklepgrendel ingedrukt
• Knijp de gasklephendel in totdat de lip (7) in de pal (8) kan grijpen en laat vervolgens de gasklephendel, de lip en de gasklepgrendel achter elkaar los startgasklepstand


Koude motor:
Draai de filterdeksel met de klok mee naar "CHOKE" (9) (VERSTIKKING)

Warme motor:
Draai de filterdeksel tegen de klok in naar "RUN" (9) (DRAAIEN)
Deze instelling is ook van toepassing als de motor al heeft gedraaid, maar nog steeds koud is.

Druk minstens vijf keer op de brandstofpompbal - de bal moet gevuld zijn met brandstof.(10)

• Leg het apparaat veilig op de grond: motorsteun en deflector voor snijgereedschap op de grond - het snijgereedschap mag de grond of andere voorwerpen niet raken!

• Zorg ervoor dat u stevig staat: Houd het apparaat met uw linkerhand rond de handgreepslang en druk het stevig op de grond - duim onder de handgreepslang. Ga niet op de aandrijfbuis staan of knielen!

• Trek met uw rechterhand langzaam aan de startgreep totdat u voelt dat deze aangrijpt, en geef hem vervolgens een snelle, krachtige ruk - Trek het startkoord niet helemaal uit - het kan breken! Laat de startgreep niet terugschieten, maar geleid hem langzaam terug, zodat het startkoord goed kan terugspoelen


Wanneer de motor begint te ontsteken:
indien koud:
Draai de filterdeksel tegen de klok in (9) totdat het merkteken wijst naar , en blijf vervolgens draaien totdat de motor start.

indien warm:
blijf draaien totdat de motor start

Zodra de motor draait:
indien koud:

• Druk de gasklepgrendel in
• Laat de motor een paar minuten op vol gas draaien om op te warmen
• Laat de gasklepgrendel los
• Draai de filterdeksel naar "RUN" (DRAAIEN) - de motor draait stationair.

indien warm:

• Druk de gasklepgrendel in
• Knijp de gasklephendel in totdat de lip loskomt - de motor draait stationair.

Als de carburateur correct is afgesteld, mag het snijgereedschap niet draaien wanneer de motor stationair draait!
Het apparaat is nu klaar voor gebruik.

Uitschakelen

• Schuif de stopknop in stand

Bij zeer lage temperaturen:
Laat de motor opwarmen.

Wanneer de motor is gestart:

• Laat hem een minuut op vol gas draaien om op te warmen.
  Laat de gasklep los.
  Draai de filterdeksel naar "RUN" (DRAAIEN), de motor draait stationair.

Als de motor niet start:
De filterdeksel werd niet snel genoeg naar "RUN" (DRAAIEN) gedraaid nadat de motor voor het eerst had ontstoken, de motor is verzopen.

• Draai de filterdeksel naar "RUN" (DRAAIEN)
• Stel de startgasklepstand in
• Start de motor - trek snel aan het startkoord - mogelijk zijn 10 of 20 trekken nodig.

Als de motor nog steeds niet start:

• Schuif de stopknop in stand .
• Trek de bougiedop eraf (1)

• Schroef de bougie los en droog hem af
• Open de gasklep volledig
• Trek meerdere keren aan het startkoord om de verbrandingskamer te reinigen
• Plaats de bougie terug
• Sluit de bougieaansluiting aan
• Schuif de stopknop in stand
• Draai de filterdeksel naar "RUN" (DRAAIEN), zelfs als de motor koud is!
• Start de motor opnieuw.

Brandstoftank leeg laten draaien voordat u bijtankt

• Druk minstens vijf keer op de brandstofpompbal, zelfs als deze vol brandstof zit.
• Start de motor opnieuw!

Het luchtfilter reinigen

Vuile luchtfilters verminderen het motorvermogen, verhogen het brandstofverbruik en maken het starten moeilijker.

Als er een merkbaar verlies van motorvermogen is

• Draai de filterdeksel (1) naar "CHOKE" (VERSTIKKING) om te voorkomen dat er vuil in de carburateur valt.

• Haal de schroef (2) eruit en trek de filterdeksel eraf zonder hem te draaien.
• Haal het schuimfilterelement (3) uit de filterbehuizing.

• Was het element in een verse, niet-ontvlambare reinigingsoplossing (bijv. warm zeepwater) en droog het af.

Vervang altijd een beschadigd filterelement.

• Plaats het schuimfilterelement (3).
• Plaats de filterdeksel met de chokehendel (4) in de gesloten stand, d.w.z. de chokehendel moet in de filterdeksel grijpen.

• Lijn het chokemerkteken op de filterdeksel uit met de K van "CHOKE" (VERSTIKKING) op de behuizing.
• Zet de deksel vast met schroef (2).

De Carburateur Afstellen

Motorbeheer

De uitlaatgasemissies worden geregeld door het ontwerp van de fundamentele motorparameters en -componenten (bijv. carburatie, ontsteking, timing en klep- of poorttiming) zonder de toevoeging van belangrijke hardware.
Uw carburateur is in de fabriek vooringesteld. Dit is de optimale instelling onder de barometrische druk en klimatologische omstandigheden in de fabriek en is geschikt voor de meeste gebruikslocaties.
Het zorgt ervoor dat uw machine soepel loopt, brandstofefficiënt is, betrouwbaar werkt en lage emissies produceert.

Als de motor op grote hoogte of op zeeniveau onbevredigend loopt:
Een kleine heraanpassing van de carburateur kan nodig zijn:

• Controleer het luchtfilter en reinig het indien nodig.
• Controleer het vonkenvangerscherm (indien aanwezig) en reinig het indien nodig.
• Monteer de snijkop en trimlijnen op de juiste lengte: de lijnen moeten zo ver reiken als het lijnbegrenzende mes op de deflector.
• Start de motor en stel de stationaire snelheid correct af met de stationaire snelheidsafstelschroef (LA) - het snijgereedschap mag niet draaien.
• Warm de motor op.

Op grote hoogte:
Draai de hoge snelheidsafstelschroef (H) en de lage snelheidsafstelschroef (L) met de klok mee (mager) of zo ver als de stop.

Op zeeniveau:
Draai de hoge snelheidsafstelschroef (H) en de lage snelheidsafstelschroef (L) tegen de klok in (rijker) of zo ver als de stop.

Stationaire Snelheid Afstellen

Het is meestal nodig om de instelling van de stationaire snelheidsafstelschroef (LA) te wijzigen na elke correctie aan de lage snelheidsafstelschroef (L).

Motor Stopt Tijdens Stationair Draaien

Draai de stationaire snelheidsafstelschroef (LA) met de klok mee totdat de motor soepel loopt - het snijgereedschap mag niet draaien.

Snijgereedschap Draait Wanneer de Motor Stationair Draait

Draai de stationaire snelheidsafstelschroef (LA) tegen de klok in totdat het snijgereedschap stopt met draaien - draai de schroef vervolgens nog ongeveer een halve slag terug vanaf die positie.

Ongelijkmatig Stationair Gedrag, Slechte Acceleratie

De stationaire instelling is te mager. Draai de lage snelheidsafstelschroef (L) tegen de klok in totdat de motor soepel loopt en accelereert.

Algemene Opmerkingen over de Werking

Tijdens de Inloopperiode

Een fabrieksnieuwe machine mag niet op hoge toeren (vol gas zonder belasting) worden gebruikt tijdens de eerste drie tankvullingen. Dit voorkomt onnodig hoge belastingen tijdens de inloopperiode.

Aangezien alle bewegende delen tijdens de inloopperiode moeten inslijten, zijn de wrijvingsweerstanden in de motor tijdens deze periode groter. De motor ontwikkelt zijn maximale vermogen na ongeveer 5 tot 15 tankvullingen.

Tijdens de Werking

Laat na een lange periode van volgasbedrijf de motor een tijdje stationair draaien, zodat de warmte in de motor kan worden afgevoerd door de koelluchtstroom. Dit beschermt op de motor gemonteerde componenten (ontsteking, carburateur) tegen thermische overbelasting.

Na het Beëindigen van de Werkzaamheden

Wacht tot de motor is afgekoeld. Tap de brandstoftank af. Bewaar de machine op een droge plaats. Controleer de vastheid van moeren en schroeven (niet de afstelschroeven) met regelmatige tussenpozen en draai ze indien nodig opnieuw vast.

Bougie Controleren

Een verkeerde brandstofmix (te veel motorolie in de benzine), een vuil luchtfilter en ongunstige bedrijfsomstandigheden (meestal bij gedeeltelijk gas, enz.) beïnvloeden de toestand van de bougie. Deze factoren veroorzaken afzettingen op de isolatorneus, wat kan leiden tot problemen tijdens de werking.

Als de motor minder vermogen heeft, moeilijk start of slecht stationair draait, controleer dan eerst de bougie.

• Verwijder de bougie - zie hoofdstuk "Starten":
• Reinig een vuile bougie.
• Controleer de elektrodenafstand - deze moet 0,7 mm / 0,03" (A) zijn - stel indien nodig opnieuw af.

• Gebruik alleen bougies van het weerstandstype uit het goedgekeurde assortiment.

Verhelp problemen die vervuiling van de bougie hebben veroorzaakt:
Onjuiste carburateurinstelling, te veel olie in de brandstofmix, vuil luchtfilter, ongunstige bedrijfsomstandigheden, bijv. werken met gedeeltelijke belasting.

• Plaats een nieuwe bougie na ongeveer 50 bedrijfsuren - of eerder als de elektroden sterk zijn geërodeerd.

Om het risico op brand en brandwonden te verminderen, gebruikt u alleen bougies die zijn goedgekeurd door STIHL (zie "Specificaties").

Druk de bougiestekker (2) altijd stevig op de bougie-aansluiting (1) van de juiste maat. (Opmerking: als de aansluiting een afneembare SAE-adaptermoer heeft, moet deze worden bevestigd.) Een losse verbinding tussen de bougie-aansluiting en de ontstekingsdraadconnector in de stekker kan vonken veroorzaken die brandbare dampen kunnen ontsteken en brand kunnen veroorzaken.

De Flexibele As Smeren

• Controleer de smeerfilm met regelmatige tussenpozen - ongeveer elke 50 bedrijfsuren als u uw kantenmaaier dagelijks gebruikt of één keer per jaar als u een incidentele gebruiker bent.

• Maak de klem (1) op de deflector los - trek de deflector eraf.
• Maak de klem (2) op de tandwielkast los.
• Verwijder de bevestigingsschroef (3).
• Trek het lagerhuis (4) eraf.
• Trek de flexibele as (5) uit de aandrijfbuis.

Als de as blauw is geworden, plaats dan een nieuwe.

• Gebruik STIHL universeel vet 0781 120 1109 om droge delen van de as te coaten -

• Duw de as in de aandrijfbuis - draai deze heen en weer totdat afstand A minder is dan 15 mm (0,6").

• Duw het lagerhuis op de aandrijfbuis - draai de uitgaande as heen en weer.
• Lijn de gaten uit voor de bevestigingsschroef.
• Plaats en draai de bevestigingsschroef vast. Draai de klem op het lagerhuis vast. Monteer de deflector - zoals beschreven in "Het Apparaat Monteren".

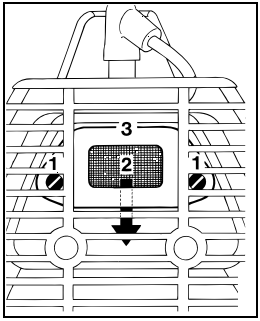

Vonkenvanger in de Uitlaatdemper

Als de motor weinig vermogen heeft, controleer dan de vonkenvanger in de uitlaatdemper.

• Maak de schroeven (1) los, verwijder ze niet.

• Trek de vonkenvanger (2) achter de afdekking (3) vandaan.

• Reinig de vonkenvanger indien nodig.
• Als de vonkenvanger beschadigd of verkoolt is, plaats dan een nieuwe.
• Plaats de vonkenvanger terug.
• Monteer in omgekeerde volgorde.

De Machine Opbergen

Voor perioden van ongeveer 3 maanden of langer:

• Tap de brandstoftank af en reinig deze.
• Laat de motor draaien totdat de carburateur droog is - dit helpt voorkomen dat de carburateurmembranen aan elkaar blijven plakken.
• Verwijder, reinig en inspecteer het snijgereedschap.
• Reinig de machine grondig - besteed speciale aandacht aan de cilindervinnen en het luchtfilter.
• Bewaar de machine op een droge, hoge of afgesloten plaats - buiten het bereik van kinderen en andere onbevoegde personen.

Onderhoudsschema

Houd er rekening mee dat de volgende onderhoudsintervallen alleen gelden voor normale bedrijfsomstandigheden. Als de omstandigheden moeilijk zijn of uw dagelijkse werktijd langer is dan normaal, verkort u de aangegeven intervallen dienovereenkomstig.		voor aanvang van de werkzaamheden	na beëindiging van de werkzaamheden of dagelijks	na elke tankbeurt	wekelijks	maandelijks	bij storing	bij schade	indien nodig
Complete machine	Visuele inspectie (conditie, lekken)	X		X
	Reinigen		X
Gashendel, stopschakelaar	Werking controleren	X		X
Luchtfilter	Reinigen						X		X
	Vervangen							X
Filter in brandstoftank	Controleren						X
	Vervangen							X	X
Brandstoftank	Reinigen						X		X
Carburateur	Controleer de stationaire afstelling, het snijgereedschap mag niet draaien	X		X
	Stationair opnieuw afstellen								X
Bougie	Elektrodeafstand opnieuw afstellen						X
Koelluchtinlaten	Visuele inspectie		X
	Reinigen								X
Vonkenvanger in uitlaatdemper	Inspecteren		X				X
	Reinigen of vervangen							X	X
Alle toegankelijke schroeven en moeren (geen stelschroeven)	Natrekken								X
Rubberen trillingsdempers	Laten vervangen door een STIHL dealer						X
Snijgereedschap	Visuele inspectie	X		X
	Vervangen							X	X
	Controleer de dichtheid van het snijgereedschap	X		X
Flexibele aandrijfas	Visuele inspectie					X
	Smeren								X

De gebruiker van dit apparaat mag alleen de onderhoudswerkzaamheden uitvoeren die in deze handleiding worden beschreven. Andere reparatiewerkzaamheden mogen alleen worden uitgevoerd door een erkende STIHL service dealer.

Garantieclaims na reparaties kunnen alleen worden geaccepteerd als de reparatie is uitgevoerd door een erkende STIHL service dealer met behulp van originele STIHL reserveonderdelen.

Originele STIHL onderdelen zijn te herkennen aan het STlHL onderdeelnummer, het logo en het STIHL onderdelensymbool . Het symbool kan afzonderlijk op kleine onderdelen voorkomen.

Specificaties

Motor Eencilinder tweetaktmotor
Cilinderinhoud:	30,2 cm3 (1,84 cu.in)
Boring:	34,8 mm (1,37 in)
Slag:	31,8 mm (1,25 in)
Vermogen volgens ISO 8893:	0,7 kW (0,95 bhp)
Max. motortoerental met snijkop: (toerental begrensd door regelklep)	10.000 t.p.m.
Max. toerental uitgaande as (gereedschapsmontage):	9.300 t.p.m.
Stationair toerental:	3.100 t.p.m.
Ontstekingssysteem Type: Elektronische (contactloze) magneto-ontsteking
Bougie (onderdrukt):	GM AC CSR 45, Champion RCJ8 of NGK BMR 6A;
Elektrodeafstand:	0,7...0,8 mm (0,03")
Bougiedraad:	M 14 x 1,25; 9,5 mm (0,37 in) lang
Brandstof
Carburateur:	Membraancarburateur voor alle posities met geïntegreerde brandstofpomp
Luchtfilter:	Schuimelement
Inhoud brandstoftank:	0,51 l (1,1 US pt)
Brandstofmengsel:	Zie hoofdstuk "Brandstof" (Fuel)
Gewicht zonder snijgereedschap en deflector:
FS 36:	4,6 kg (10,1 lb)
FS 40:	4,7 kg (10,4 lb)

Speciale accessoires

STIHL "Autocut 11-2" snijkop 4004 710 2192
Vervangende nylon draad 2,0 mm/0,08" dia., groen (15 m/50 ft)	0000 930 2588
STIHL "Polycut 10-3" snijkop 4004 710 2188
Vervangende messen (set van 12)	4111 007 1001
Vervangende nylon draad 2,4 mm/0,095" dia., oranje (15 m/50 ft)	0000 930 2587
2,7 mm/0,105" dia., rood (10,7 m/35 ft)	0000 930 2586
STIHL "Polycut 5-3" snijkop 4004 710 2180
Vervangende messen (set van 12)	4111 007 1001

Andere speciale accessoires

Veiligheidsbril
Roestplaat	4130 713 1501
STIHL tandwielvet voor heggenscharen
(80 g/3 oz tube)	0781 120 1109
(225g/8 oz tube)	0781 120 1110

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download STIHL FS 36/40 - Handleiding Grastrimmer

Beschikbare talen
