Stihl FS 240 Handleiding

Inleiding

Wij ontwikkelen en produceren onze kwaliteitsproducten om aan de eisen van onze klanten te voldoen. De producten zijn ontworpen voor betrouwbaarheid, zelfs onder extreme omstandigheden.
STIHL staat ook voor premium servicekwaliteit. Onze dealers garanderen competent advies en instructie, evenals uitgebreide serviceondersteuning.
STIHL zet zich uitdrukkelijk in voor een duurzame en verantwoorde omgang met natuurlijke hulpbronnen. Deze gebruikershandleiding is bedoeld om u te helpen uw STIHL-product veilig en milieuvriendelijk te gebruiken gedurende een lange levensduur.
Wij danken u voor uw vertrouwen in ons en hopen dat u met plezier met uw STIHL-product zult werken.

LEES DIT VOOR GEBRUIK EN BEWAAR HET OP EEN VEILIGE PLAATS TER REFERENTIE.

Gids voor het gebruik van deze handleiding

Toepasselijke documentatie

Lokale veiligheidsvoorschriften zijn van toepassing.

• Lees, begrijp en bewaar de volgende documenten naast deze handleiding:
  • Handleiding en verpakking van het snijhulpstuk dat u gebruikt

Symbolen die worden gebruikt bij waarschuwingen in de tekst

Dit symbool geeft gevaren aan die ernstig letsel of de dood kunnen veroorzaken.

• De aangegeven maatregelen kunnen ernstig letsel of de dood voorkomen.

LET OP
Dit symbool geeft gevaren aan die schade aan eigendommen kunnen veroorzaken.

• De aangegeven maatregelen kunnen schade aan eigendommen voorkomen.

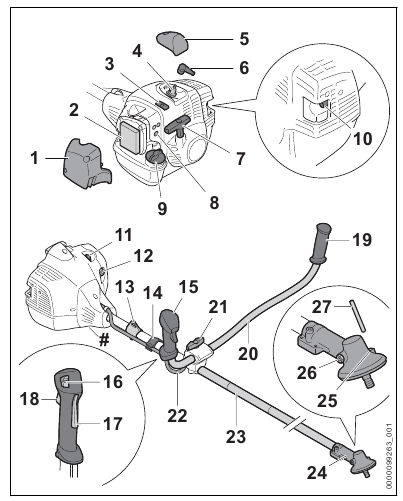

Overzicht

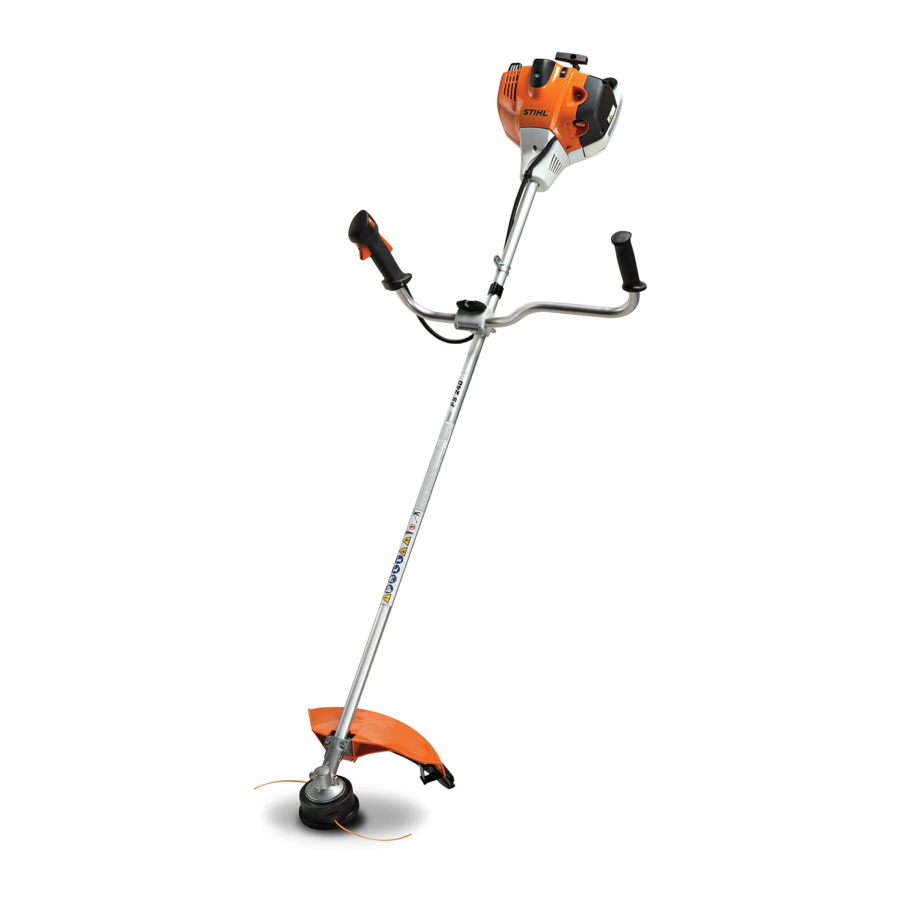

Bosmaaier

1. Filterdeksel
   Bedekt het luchtfilter.
2. Luchtfilter
   Het luchtfilter filtert de lucht die de motor binnenkomt.

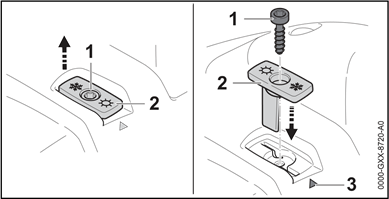

3. Schuif
   De schuif wordt gebruikt om de zomer- of winterbedrijfsmodus te selecteren.

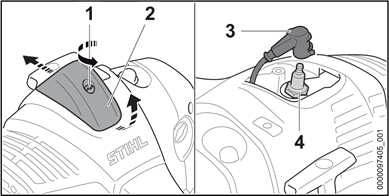

4. Bougie
   De bougie ontsteekt het brandstof-luchtmengsel in de motor.
5. Deksel
   Bedekt de bougie.
6. Bougiestekker
   De bougiestekker verbindt de ontstekingskabel met de bougie.
7. Startergreep
   Dient om de motor te starten.
8. Stelschroeven carburateur
   Voor het afstellen van de carburateur.

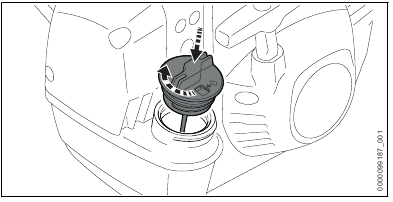

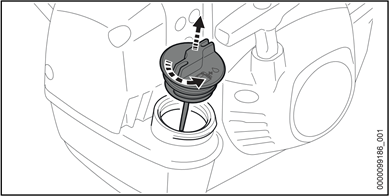

9. Brandstoftankdop
   De brandstoftankdop sluit de brandstoftank af.
10. Geluiddemper
    De geluiddemper vermindert de geluidsemissies van de bosmaaier.
11. Handmatige brandstofpomp
    De handmatige brandstofpomp maakt het gemakkelijker om de motor te starten.

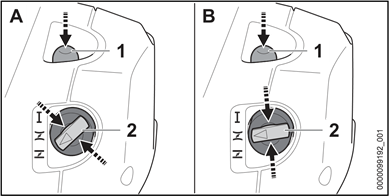

12. Chokeklep
    De chokeklep helpt de motor te starten.

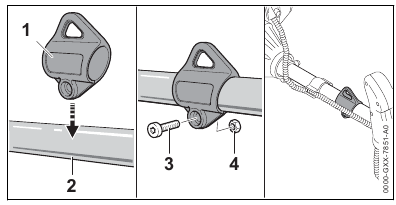

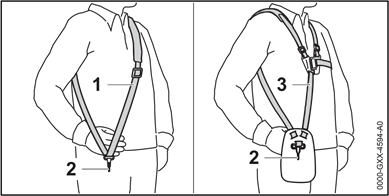

13. Draagring
    De draagring is voor het bevestigen van het draagsysteem.
14. Gaskabelhouder
    De gaskabelhouder zet de gaskabel in de juiste positie vast.
15. Bedieningshandgreep
    De bedieningshandgreep wordt gebruikt voor het bedienen, vasthouden en geleiden van de bosmaaier.
16. Stopknop
    De stopknop schakelt de motor uit.
17. Gasklepblokkering
    De gasklepblokkering ontgrendelt de gasklep.
18. Gasklep
    De gasklep wordt gebruikt om het motortoerental te regelen.
19. Handgreep
    De handgreep is voor het vasthouden en geleiden van de bosmaaier.

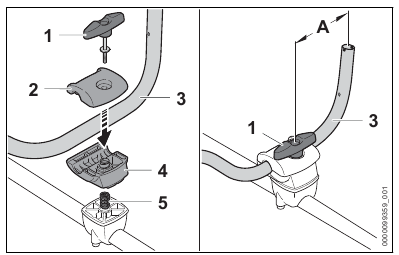

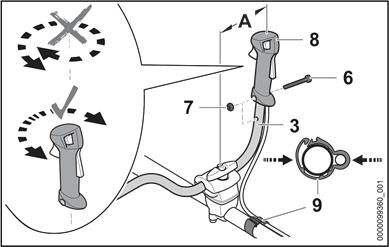

20. Stuur
    Het stuur verbindt de bedieningshandgreep en de handgreep met de schacht.
21. Vleugelschroef
    De vleugelschroef zet het stuur vast aan de handgreepsteun.
22. Gaskabel
    Verbindt de gasklep met de motor.
23. Schacht
    De schacht verbindt alle componenten.
24. Tandwielkast
    De tandwielkast omsluit de versnellingsbak.
25. Opening voor stopbout
    De opening voor de stopbout biedt plaats aan de stopbout.

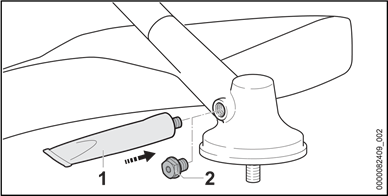

26. Schroefplug
    De schroefplug sluit de vulopening voor STIHL-versnellingsvet af.

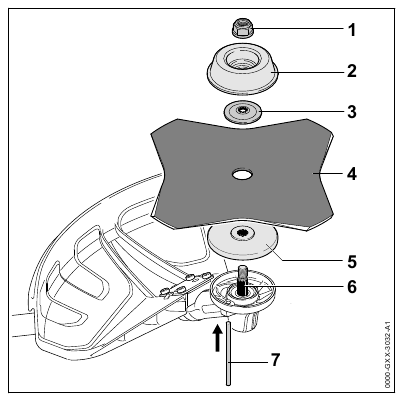

27. Stopbout
    De stopbout blokkeert de schacht terwijl er een snijhulpstuk wordt gemonteerd.
    # Typeplaatje met machinenummer

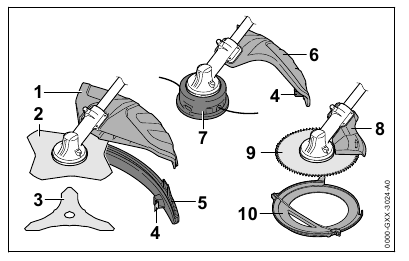

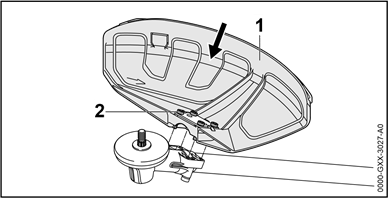

Deflectoren en snijhulpstukken

De afbeeldingen tonen voorbeelden van deflectoren en snijhulpstukken. Goedgekeurde combinaties staan vermeld in deze handleiding.

1. Universele deflector
   Beschermt de gebruiker tegen rondvliegend puin en contact met het snijhulpstuk.
2. Grasmes
   Snijdt gras en onkruid.
3. Bosmes
   Snijdt kreupelhout.
4. Draadbegrenzingsmes
   Trimt de maaidraad tot de juiste lengte.

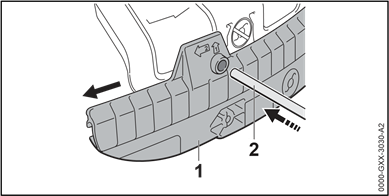

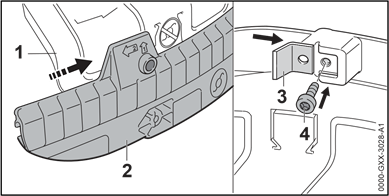

5. Rok
   Verlengt de universele deflector voor gebruik met een maaikop.
6. Deflector voor maaikoppen
   Beschermt de gebruiker tegen rondvliegend puin en contact met de maaikop.

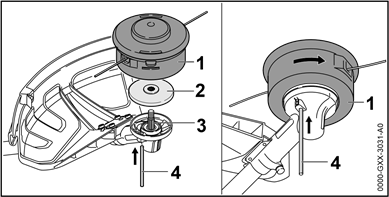

7. Maaikop
   De maaikop bevat de maaidraad.
8. Aanslag
   Beschermt de gebruiker tegen rondvliegend puin en contact met het cirkelzaagblad en helpt de trimmer tijdens het zagen tegen het hout te steunen.
9. Cirkelzaagblad
   Snijdt struiken en bomen.
10. Transportbescherming
    Helpt de gebruiker te beschermen tegen contact met metalen snijhulpstukken.

Symbolen

Betekenissen van symbolen die op de trimmer en de deflector kunnen staan:

	Dit pictogram geeft de brandstoftank aan.
	Dit symbool geeft de handmatige brandstofpomp aan.
	De schuif staat in deze positie in de wintermodus.
	De schuif staat in deze positie in de zomermodus.
	De motor wordt bediend met de chokeklep in deze positie.
	Als de motor warm is, wordt deze gestart met de chokeklep in deze positie.
	Als de motor koud is, wordt deze gestart met de chokeklep in deze positie. Dit symbool markeert de stopknop.
	Dit pictogram toont de draairichting van het snijhulpstuk.
	Dit pictogram toont de maximale diameter van het snijhulpstuk in millimeters.
	Dit pictogram toont het nominale toerental van het snijhulpstuk.
	Gegarandeerd geluidsvermogensniveau in overeenstemming met Richtlijn 2000/14/EG in dB(A) om de geluidsemissies van producten te vergelijken.

Veiligheidsmaatregelen

Waarschuwingsborden
Waarschuwingssymbolen
Betekenis van waarschuwingsborden op de trimmer:

	Neem veiligheidsvoorschriften in acht en neem de nodige voorzorgsmaatregelen.
	Lees, begrijp en bewaar de gebruiksaanwijzing.
	Draag een veiligheidsbril, gehoorbescherming en een veiligheidshelm.
	Draag veiligheidslaarzen.
	Draag werkhandschoenen.
	Neem de veiligheidsvoorschriften over terugslag in acht en neem de nodige voorzorgsmaatregelen.
	Neem de veiligheidsvoorschriften over rondvliegend vuil in acht en neem de nodige voorzorgsmaatregelen.
	Houd een veilige afstand aan.
	Raak geen heet oppervlak aan.

Afbuiger voor maaikoppen
Betekenis van waarschuwingsborden en labels op de afbuiger voor maaikoppen:

	Gebruik deze afbuiger voor maaikoppen.
	Gebruik deze afbuiger niet voor grassnijbladen.
	Gebruik deze afbuiger niet voor struikmessen.
	Gebruik deze afbuiger niet voor hakselmessen.
	Gebruik deze afbuiger niet voor cirkelzaagbladen.

Universele afbuiger en rand
Universele afbuiger
Betekenis van waarschuwingsborden op de universele afbuiger:

	Gebruik deze afbuiger niet zonder rand voor maaikoppen.
	Gebruik deze afbuiger voor grassnijbladen.
	Gebruik deze afbuiger voor struikmessen.
	Gebruik deze afbuiger voor hakselmessen.
	Gebruik deze afbuiger niet voor cirkelzaagbladen.

Rand
Betekenis van waarschuwingsborden op de rand:

Gebruik de universele afbuiger met rand en lijnbegrenzend mes voor maaikoppen.

Beoogd gebruik
De STIHL FS 240 bosmaaier is ontworpen voor de volgende toepassingen:

• met een maaikop: gras maaien
• met een grassnijblad: gras en onkruid maaien
• met een struikmes: struiken snijden met een stengeldiameter tot 20 mm

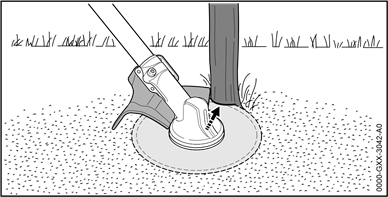

• met een cirkelzaagblad: struiken en bomen snijden met een stengeldiameter tot 40 mm

Het gebruik van de bosmaaier voor doeleinden waarvoor deze niet is ontworpen, kan leiden tot ernstig of dodelijk letsel en schade aan eigendommen.

• Gebruik de bosmaaier zoals beschreven in deze gebruikershandleiding.

De bediener

Gebruikers die geen instructie hebben gehad, kunnen de risico's van het gebruik van de trimmer niet herkennen of inschatten. De gebruiker of andere personen kunnen ernstig of dodelijk letsel oplopen.

• Lees, begrijp en bewaar de gebruiksaanwijzing.

• Als u de trimmer aan een andere gebruiker doorgeeft: geef hem dan altijd de gebruiksaanwijzing mee.
• Zorg ervoor dat de gebruiker aan de volgende eisen voldoet:
  • De gebruiker moet uitgerust zijn.
  • De gebruiker moet in goede fysieke conditie en geestelijke gezondheid verkeren om de trimmer te bedienen en ermee te werken. Als de fysieke, zintuiglijke of mentale vermogens van de gebruiker beperkt zijn, mag hij of zij alleen werken onder toezicht van of op aanwijzing van een verantwoordelijke persoon.
  • De gebruiker is in staat de risico's van het gebruik van de trimmer te herkennen en in te schatten.
  • De gebruiker moet de wettelijke leeftijd hebben of wordt opgeleid in een vak onder toezicht in overeenstemming met de nationale wet- en regelgeving.
  • De gebruiker heeft instructie gehad van een STIHL-servicepunt of een andere ervaren gebruiker voordat hij voor het eerst met de trimmer gaat werken.
  • De gebruiker mag niet onder invloed zijn van alcohol, medicijnen of drugs.
• Als u vragen heeft: neem contact op met een STIHL-servicepunt voor hulp.

Het ontstekingssysteem van de trimmer produceert een elektromagnetisch veld. Dit veld kan sommige pacemakers storen. Dit kan leiden tot ernstig of dodelijk letsel.

• Als de gebruiker een pacemaker heeft: zorg ervoor dat de pacemaker niet wordt beïnvloed.

Kleding en uitrusting

• Lang haar kan tijdens het gebruik in de bosmaaier worden getrokken. Dit kan leiden tot ernstig letsel bij de gebruiker.
  • Bind lang haar vast en stop het boven uw schouders.
• Tijdens het gebruik kunnen objecten met hoge snelheid worden weggeslingerd. Dit kan leiden tot letsel bij de gebruiker.
  • Draag een nauwsluitende veiligheidsbril. Geschikte veiligheidsbrillen zijn getest in overeenstemming met EN 166 of nationale voorschriften en zijn in de handel verkrijgbaar met de bijbehorende markering.

  • Draag gezichtsbescherming.
  • Draag een lange broek van bestendig materiaal.
• Tijdens het gebruik wordt er lawaai geproduceerd. Lawaai kan uw gehoor beschadigen.
  • Draag gehoorbescherming.

• Vallende objecten kunnen hoofdletsel veroorzaken.
  • Als er objecten kunnen vallen tijdens het werken: draag een veiligheidshelm.

• Tijdens het gebruik kan er stof worden opgewaaid. Opgewaaid stof kan de luchtwegen beschadigen en allergische reacties veroorzaken.
  • Als er stof wordt gegenereerd: draag een stofmasker.
• Ongepaste kleding kan blijven haken aan hout, struiken of de bosmaaier. Gebruikers die geen geschikte kleding dragen, lopen het risico op ernstig letsel.
  • Draag nauwsluitende kleding.
  • Verwijder sjaals en sieraden.
• De gebruiker kan tijdens het gebruik in contact komen met het draaiende snijhulpstuk. Dit kan leiden tot ernstig letsel bij de gebruiker.
  • Draag stevig schoeisel.
  • Als u een metalen snijhulpstuk gebruikt: draag veiligheidslaarzen met stalen neuzen.

  • Draag een lange broek van bestendig materiaal.
• Bij het monteren en demonteren van het snijhulpstuk en tijdens het schoonmaken of onderhoud kan de gebruiker in contact komen met de scherpe randen van het snijhulpstuk of het kruiskopblad. Dit kan leiden tot letsel bij de gebruiker.
  • Draag werkhandschoenen van bestendig materiaal.

• Het dragen van ongeschikt schoeisel kan ervoor zorgen dat de gebruiker uitglijdt. Dit kan leiden tot letsel bij de gebruiker.
  • Draag stevig, gesloten schoeisel met stroeve zolen.

Werkgebied en omgeving

• Omstanders, kinderen en dieren zijn zich niet bewust van de gevaren van de bosmaaier of rondvliegend vuil. Dit kan leiden tot ernstig letsel bij omstanders, kinderen en dieren en schade aan eigendommen.
  • Laat geen omstanders, kinderen of dieren toe binnen 15 meter van het werkgebied.

  • Houd een afstand van 15 meter tot objecten aan.
  • Laat de bosmaaier niet onbeheerd achter.
  • Zorg ervoor dat kinderen niet met de bosmaaier kunnen spelen.
• Er komt hete uitlaatgas vrij via de uitlaatdemper terwijl de motor draait. Hete uitlaatgassen kunnen gemakkelijk ontvlambare materialen ontsteken en brand veroorzaken.
  • Houd uitlaatgassen uit de buurt van gemakkelijk ontvlambare materialen.

Veilige toestand
Bosmaaier
De bosmaaier is in een veilige toestand als de volgende punten in acht worden genomen:

• De bosmaaier is niet beschadigd.
• Er lekt geen brandstof uit de trimmer.
• De brandstoftankdop is gesloten.
• De bosmaaier is schoon.
• De bedieningselementen werken naar behoren en zijn niet aangepast.
• Er is een combinatie van snijhulpstuk en deflector gemonteerd die in deze gebruiksaanwijzing wordt aanbevolen.
• Het snijhulpstuk en de deflector zijn correct gemonteerd.
• Er zijn originele STIHL-accessoires voor deze bosmaaier gemonteerd.
• De accessoires zijn correct bevestigd.
• Alle toegankelijke schroeven en bevestigingsonderdelen zijn stevig vastgedraaid.
• Het snijhulpstuk draait niet als de motor stationair draait.

• Indien niet in veilige toestand, kunnen onderdelen niet meer correct werken, kunnen veiligheidsvoorzieningen worden uitgeschakeld en kan er brandstof lekken.
  Er bestaat een risico op ernstig of dodelijk letsel.
  • Werk alleen met een onbeschadigde bosmaaier.
  • Als er brandstof uit de trimmer lekt: Gebruik de trimmer niet en neem contact op met een STIHL-dealer voor hulp.
  • Sluit de brandstoftankdop.
  • Als de bosmaaier vuil is: Reinig de bosmaaier.
  • Probeer nooit uw bosmaaier aan te passen. Uitzondering: Het monteren van een van de combinaties van snijhulpstuk en deflector die in deze gebruiksaanwijzing worden aanbevolen.
  • Als de bedieningselementen niet correct werken: Gebruik uw bosmaaier niet.
  • Monteer originele STIHL-accessoires voor deze bosmaaier.
  • Monteer het snijhulpstuk en de deflector zoals beschreven in deze gebruiksaanwijzing.
  • Bevestig accessoires zoals beschreven in deze gebruikershandleiding of in de gebruikershandleiding voor de accessoires.
  • Draai losse schroeven en bevestigingsonderdelen vast.
  • Als het snijhulpstuk draait wanneer de motor stationair draait: Verhelp de storing.
  • Steek nooit voorwerpen in de openingen van de bosmaaier.
  • Vervang versleten of beschadigde etiketten.
    Als u het niet zeker weet: Raadpleeg een STIHL-servicedealer.

Deflector
De deflector is in een veilige toestand als de volgende punten in acht worden genomen:

• De deflector is niet beschadigd.
• Als de deflector wordt gebruikt voor maaikoppen: Het draadbegrenzerblad is correct geïnstalleerd.
• Als u de universele deflector samen met een maaikop gebruikt: Het draadbegrenzerblad en de rand zijn correct geïnstalleerd.

• Indien niet in veilige toestand, kunnen onderdelen niet meer correct werken en kunnen veiligheidsvoorzieningen ondoeltreffend worden. Dit kan leiden tot ernstig letsel bij de gebruiker.
  • Werk alleen met een onbeschadigde deflector.
  • Als de deflector voor maaikoppen wordt gebruikt: Werk met een correct bevestigd draadbegrenzerblad.
  • Als u de universele deflector samen met een maaikop gebruikt: Werk met een correct geïnstalleerd draadbegrenzerblad en een correct geïnstalleerde rand.
  • Als u het niet zeker weet, raadpleeg dan een STIHL-dealer.

Maaikop
De maaikop is in een veilige toestand als de volgende punten in acht worden genomen:

• De maaikop is niet beschadigd.
• De maaikop zit niet vast.
• De maaikop is correct geïnstalleerd en stevig vastgedraaid.
• De maaidraden zijn correct geïnstalleerd.
• De slijtagegrenzen worden niet overschreden.

• Als ze zich in een onveilige toestand bevinden, kunnen delen van de maaikop of maaidraden loskomen en met hoge snelheid worden uitgeworpen. Mensen kunnen ernstig gewond raken.
  • Werk alleen met een onbeschadigde maaikop.
  • Gebruik nooit metalen voorwerpen in plaats van de nylon maaidraden.
  • Neem de slijtagegrenzen in acht en blijf er binnen.
  • Als u het niet zeker weet: Raadpleeg een geautoriseerde STIHL-dealer.

Metalen snijhulpstuk
Het metalen snijhulpstuk is in een veilige toestand als de volgende punten in acht worden genomen:

• Metalen snijhulpstuk en montagehardware zijn onbeschadigd.
• Het metalen snijhulpstuk is niet kromgetrokken.
• Het metalen snijhulpstuk is correct geïnstalleerd en stevig vastgedraaid.
• Het metalen snijhulpstuk is correct geslepen.
• De snijranden van het metalen snijhulpstuk hebben geen bramen.
• De slijtagegrenzen worden niet overschreden.
• Als een metalen snijhulpstuk wordt gebruikt dat niet door STIHL is vervaardigd, mag het niet zwaarder, dikker, van een andere vorm, van een lagere kwaliteit of groter in diameter zijn dan het grootste metalen snijhulpstuk dat door STIHL is goedgekeurd.

• Als het zich niet in een veilige toestand bevindt, kunnen delen van het metalen snijhulpstuk loskomen en met hoge snelheid worden weggeslingerd. Mensen kunnen ernstig gewond raken.
  • Werk nooit met een beschadigd metalen snijhulpstuk of beschadigde montagehardware.
  • Slijp het metalen snijhulpstuk correct.
  • Ontbraam de snijranden met een vijl.
  • Laat het metalen snijhulpstuk balanceren door een STIHL-servicedealer.
  • Neem de slijtagegrenzen in acht en blijf er binnen.
  • Gebruik een metalen snijhulpstuk dat in deze gebruiksaanwijzing is gespecificeerd.
  • Als u het niet zeker weet: Raadpleeg een geautoriseerde STIHL-dealer.

Brandstofmengsel en tanken

• Deze bosmaaier vereist een brandstofmengsel van benzine en tweetaktmotorolie. Gemengde brandstof en benzine zijn extreem ontvlambaar. Als gemengde brandstof of benzine in contact komt met open vuur of hete voorwerpen, kan dit brand of explosies veroorzaken. Personen kunnen ernstig of dodelijk gewond raken en eigendommen kunnen beschadigd raken.
  • Bescherm gemengde brandstof en benzine tegen hitte en vuur.
  • Mors geen gemengde brandstof of benzine.
  • Als er brandstof is gemorst: Veeg de brandstof op met een doek en probeer de motor pas te starten als alle onderdelen van de bosmaaier droog zijn.
  • Niet roken.
  • Tank nooit in de buurt van vuur.
  • Schakel de motor uit en laat deze afkoelen voordat u gaat tanken.
  • Start de motor op minimaal 3 meter van de tankplaats, uitsluitend buiten.
• Het inademen van brandstofdampen en benzinedampen kan giftige effecten hebben.
  • Vermijd het inademen van brandstofdampen of benzinedampen.
  • Tank in een goed geventileerde ruimte.

• De bosmaaier wordt heet tijdens het gebruik. De brandstof zet uit en er kan een overmatige druk ontstaan in de tank. Er kan brandstof ontsnappen als een nevel wanneer de brandstoftankdop wordt geopend. De ontsnappende brandstof kan ontbranden. Dit kan leiden tot ernstig letsel bij de gebruiker.
  • Laat de bosmaaier eerst afkoelen en open dan de brandstoftankdop voorzichtig.
• Kleding die in contact is geweest met brandstof of benzine zal gemakkelijker ontbranden. Personen kunnen ernstig of dodelijk gewond raken en eigendommen kunnen beschadigd raken.
  • Als uw kleding in contact komt met brandstof of benzine: Vervang uw kleding.
• Brandstofmengsel, benzine en tweetaktmotorolie kunnen schadelijk zijn voor het milieu.
  • Mors geen brandstof, benzine of tweetaktmotorolie.
  • Voer gemengde brandstof, benzine en tweetaktmotorolie af in overeenstemming met de plaatselijke voorschriften en milieu-eisen.
• Brandstof, benzine of tweetaktmotorolie kan irritatie veroorzaken als ze in direct contact komen met de huid of ogen.
  • Vermijd contact met brandstof, benzine en tweetaktmotorolie.
  • Als er huidcontact optreedt: Was de getroffen delen van de huid met veel water en zeep.
  • In geval van contact met de ogen: Spoel de ogen gedurende minimaal 15 minuten met veel water en raadpleeg een arts.
• Het ontstekingssysteem van de bosmaaier produceert vonken. Onbeperkte vonken kunnen brand of een explosie veroorzaken in een gemakkelijk brandbare of explosieve omgeving. Personen kunnen ernstig of dodelijk gewond raken en eigendommen kunnen beschadigd raken.
  • Gebruik de bougies die in deze handleiding worden beschreven.
  • Plaats de bougie en draai deze vast.
  • Sluit de bougiekabel aan en druk deze stevig aan.
• De bosmaaier kan beschadigd raken als deze wordt gebruikt met een brandstofmengsel dat ongeschikte benzine of een ongeschikte tweetaktmotorolie bevat, en ook als een onjuiste mengverhouding van benzine en tweetaktmotorolie wordt gebruikt.
  • Meng de brandstof zoals beschreven in deze gebruikershandleiding.
• Het mengsel van benzine en tweetaktmotorolie kan scheiden of verouderen als het lange tijd wordt bewaard. De bosmaaier kan beschadigd raken als deze wordt gebruikt met een brandstofmengsel dat is gescheiden of is verouderd.
  • Voordat u de bosmaaier bijvult: Meng de brandstof grondig.
  • Gebruik een mengsel van benzine en tweetaktmotorolie dat niet ouder is dan 30 dagen (STIHL MotoMix: 5 jaar).

Werken

• Als de motor niet goed wordt gestart, kan de gebruiker de controle over de trimmer verliezen. Dit kan leiden tot ernstig letsel bij de gebruiker.
  • Start de motor zoals beschreven in deze handleiding.
  • Als het snijhulpstuk de grond of voorwerpen raakt: Start de motor niet.
• In bepaalde situaties kan de gebruiker zich niet meer concentreren op zijn werk. De gebruiker kan de controle over de trimmer verliezen, struikelen of vallen en ernstig gewond raken.
  • Blijf kalm en plan uw werk.
  • Als het licht en het zicht slecht zijn: Gebruik uw trimmer niet.
  • Bedien de trimmer alleen.
  • Houd het snijhulpstuk dicht bij de grond.
  • Let op obstakels.
  • Werk staand op de grond en bewaar uw evenwicht.
  • Als u zich moe begint te voelen: Neem een pauze. Als u zich moe begint te voelen: Neem een pauze.
• Er wordt uitlaatgas geproduceerd wanneer de motor draait. Het inademen van uitlaatgas kan giftige effecten hebben. Het inademen van uitlaatgas kan giftige effecten hebben.
  • Vermijd het inademen van uitlaatgas.
  • Bedien de trimmer op een goed geventileerde plaats.
  • In geval van misselijkheid, hoofdpijn, visuele stoornissen, problemen met het gehoor of duizeligheid: Stop met werken en raadpleeg een arts.
• Het vermogen van de gebruiker om geluiden te horen en te beoordelen is beperkt bij het dragen van gehoorbescherming terwijl de motor draait.
  • Werk rustig en op een weloverwogen manier.
• Als u met de bosmaaier werkt en de smoorklephevel staat in de stand of , kan de gebruiker niet op een gecontroleerde manier met de bosmaaier werken. Dit kan leiden tot ernstig letsel bij de gebruiker.
  • Controleer of de smoorklephevel tijdens het gebruik in de stand staat.
    Start de motor zoals beschreven in deze handleiding.
• Het roterende snijhulpstuk kan de gebruiker snijden. Dit kan leiden tot ernstig letsel bij de gebruiker.
  • Raak het roterende snijhulpstuk niet aan.
  • Als het snijhulpstuk wordt geblokkeerd door een voorwerp: Schakel de motor uit. Voordat u de blokkade verwijdert.
• Als u werkt met maaidraden die te lang zijn, kan de bosmaaier beschadigd raken.
  • Gebruik een geschikte deflector met een bevestigd draadbegrenzingsmes.
• De machine kan beschadigd raken als u het gaspedaal opent terwijl het snijhulpstuk wordt geblokkeerd door een voorwerp.
  • Schakel de motor uit. voordat u de blokkade verwijdert.
• Als het gedrag van de trimmer verandert tijdens het gebruik of ongebruikelijk aanvoelt, is deze mogelijk niet meer in een veilige staat. Dit kan leiden tot ernstig letsel bij mensen en schade aan eigendommen.
  • Stop met werken en raadpleeg een STIHL-dealer.
• Trimmervibraties kunnen optreden tijdens het gebruik.
  • Draag handschoenen.

  • Neem pauzes.
  • Als er tekenen van een doorbloedingsstoornis optreden:
    Raadpleeg een arts.
• Als het snijhulpstuk tijdens het gebruik in contact komt met een vreemd voorwerp, kan het voorwerp of delen ervan met hoge snelheid worden weggeslingerd. Personen kunnen gewond raken of eigendommen kunnen beschadigd raken.
  • Verwijder vreemde voorwerpen uit het werkgebied.
• Als het roterende snijhulpstuk in contact komt met een hard voorwerp, kunnen er vonken ontstaan en kan het snijhulpstuk beschadigd raken. Vonken kunnen brand veroorzaken in een brandbare omgeving. Personen kunnen ernstig of dodelijk gewond raken en eigendommen kunnen beschadigd raken. ► Niet gebruiken in een brandbare omgeving.
  • Zorg ervoor dat het snijhulpstuk in veilige staat verkeert.
• Houd er rekening mee dat het snijhulpstuk nog korte tijd blijft draaien nadat u de trekker hebt losgelaten. Ze kunnen ernstig letsel veroorzaken bij personen.
  • Wacht tot het snijhulpstuk volledig tot stilstand is gekomen.

• In een noodsituatie kan de gebruiker in paniek raken en vergeten het draagsysteem af te doen. Dit kan leiden tot ernstig letsel bij de gebruiker.
  • Oefen het afdoen van het draagsysteem.

Reactieve krachten
Terugslag kan worden veroorzaakt door de volgende redenen:

• Het gearceerde gebied of het zwarte gebied van het roterende metalen snijhulpstuk komt in contact met een vast voorwerp en wordt plotseling afgeremd.
• Het roterende metalen snijhulpstuk raakt bekneld in de snede.
  Het risico op terugslag is het grootst in het zwarte gebied.

• Deze situaties kunnen de rotatie van het snijhulpstuk abrupt vertragen of stoppen en ervoor zorgen dat het snijhulpstuk naar rechts of in de richting van de gebruiker (zwarte pijl) wordt geslingerd. De gebruiker kan de controle over de trimmer verliezen. Er is een risico op ernstig of dodelijk letsel.
  • Houd de trimmer stevig vast met beide handen.
  • Werk zoals beschreven in deze gebruikershandleiding.
  • Gebruik het zwarte gebied niet om te snijden.
  • Gebruik een combinatie van snijhulpstuk, deflector en draagsysteem die in deze gebruikershandleiding wordt aanbevolen.
  • Slijp het metalen snijhulpstuk correct.
  • Werk met de motor op vol gas.

Transport

• De versnellingsbak kan heet worden tijdens het gebruik.
  Er is een risico op brandwonden.
  • Raak geen hete versnellingsbak aan.
• De trimmer kan tijdens het transport kantelen of verschuiven. Dit kan leiden tot persoonlijk letsel en schade aan eigendommen.
  • Schakel de motor uit.
  • Als er een metalen snijaccessoire is gemonteerd: Monteer de transportbeschermer.
  • Zet de trimmer vast met spanbanden of een net om te voorkomen dat deze kantelt en beweegt.
• De uitlaat en motor kunnen na een periode van gebruik heet zijn. Er is een risico op brandwonden.
  • Draag de trimmer goed uitgebalanceerd aan de aandrijfbuis met het snijaccessoire achter u.

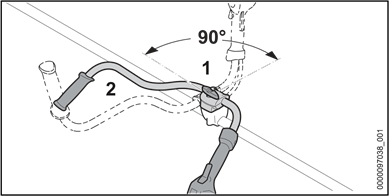

Opslag

• Kinderen zijn zich niet bewust van de gevaren van een trimmer en kunnen deze niet inschatten, en kunnen ernstig gewond raken.
  • Schakel de motor uit.
  • Als er een metalen snijaccessoire is gemonteerd: Monteer de transportbeschermer.
  • Bewaar de trimmer buiten het bereik van kinderen.
  • Bewaar de trimmer in een stabiele positie en beveiligd tegen omvallen.
• Vocht kan de elektrische contacten op de trimmer en metalen onderdelen aantasten. Dit kan de trimmer beschadigen.
  • Bewaar de trimmer in een schone en droge toestand.

Reiniging, onderhoud en reparatie

• Het snijaccessoire kan onbedoeld beginnen te draaien als de motor draait tijdens reinigings-, onderhouds- of reparatiewerkzaamheden. Dit kan leiden tot ernstig letsel bij mensen en schade aan eigendommen.
  • Schakel de motor uit.
• De uitlaat en motor kunnen na een periode van gebruik heet zijn. Dit kan leiden tot brandwonden.
  • Wacht tot de uitlaat en motor zijn afgekoeld.
• De tandwielkast kan heet worden tijdens het gebruik. Er is een risico op brandwonden.
  • Raak geen hete tandwielkast aan.
• Agressieve reinigingsmiddelen, een waterstraal of puntige voorwerpen kunnen de trimmer, delector of het snijaccessoire beschadigen. Als de trimmer, deflector en het snijaccessoire niet correct worden gereinigd, werken de onderdelen mogelijk niet meer goed of worden veiligheidsvoorzieningen buiten werking gesteld. Personen kunnen ernstig gewond raken.
  • Reinig de bosmaaier, deflector en het snijaccessoire zoals beschreven in deze gebruikershandleiding.
• Als de bosmaaier, deflector of het snijaccessoire niet wordt onderhouden of gerepareerd zoals beschreven in deze gebruikershandleiding, werken de onderdelen mogelijk niet meer goed of worden veiligheidsvoorzieningen buiten werking gesteld. Dit kan leiden tot ernstig of dodelijk letsel.
  • Onderhoud of repareer de bosmaaier en de deflector zoals beschreven in deze gebruikershandleiding.
  • Onderhoud het snijaccessoire zoals beschreven in de gebruikershandleiding die bij het gebruikte snijaccessoire is geleverd of op de verpakking van het snijaccessoire.
• De gebruiker kan worden gesneden door de scherpe snijranden tijdens het reinigen of onderhouden van snijaccessoires. Dit kan leiden tot letsel bij de gebruiker.
  • Draag werkhandschoenen van stevig materiaal.


Trimmer voorbereiden voor gebruik

De bosmaaier voorbereiden voor gebruik

De volgende stappen moeten worden uitgevoerd voordat met het werk wordt begonnen:

• Zorg ervoor dat de volgende componenten in veilige staat verkeren:
  • Bosmaaier
  • Deflector
  • Maai- of metalen snijhulpstuk,
• Reinig de bosmaaier,
• Bevestig de draagring
• Monteer de fietsgreep
• Selecteer de combinatie van snijhulpstuk, deflector en draagsysteem
• Monteer de deflector
• Als u een universele deflector samen met een maaikop gebruikt: bevestig de rok en het mes voor lijnbeperking
• Monteer een maaikop of metalen snijhulpstuk
• Vul de trimmer
• Bevestig en stel het draagsysteem af
• Stel de fietsgreep af

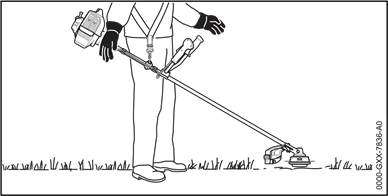

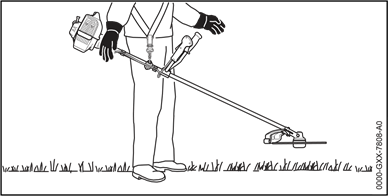

• Breng de bosmaaier in evenwicht
• Controleer de bedieningselementen
• Als u dit werk niet kunt uitvoeren: gebruik uw bosmaaier niet en neem contact op met uw STIHL-dealer voor assistentie.

De trimmer monteren

De draagring monteren

• Schakel de motor uit.

• Houd de draagring (1) tegen de aandrijfas (2) en druk hem vervolgens in positie.
• Plaats de moer (4).
• Steek de schroef (3) erin en draai hem stevig vast.
  De draagring hoeft niet meer te worden verwijderd.

De fietsgreep monteren

• Schakel de motor uit.

• Verwijder de vleugelschroef (1).
• Verwijder de klemvormstukken (2 en 4).
• Plaats het stuur (3) in het onderste klemvormstuk (4).
• Plaats het bovenste klemvormstuk (2).
• Steek de veer (5) van onderen in het onderste klemvormstuk (4).
• Plaats de klemhelften (2 en 4) op de as en steek de vleugelschroef (1) erin.
• Draai het stuur (3) omhoog en lijn het uit zodat de afstand (A) ongeveer 15 cm is. Klem daarbij niet het gebogen deel van het stuur (3) vast.
• Draai de vleugelschroef (1) vast.

• Verwijder de schroef (6).
• Plaats de bedieningsgreep (8) op het stuur (3), met de trekker naar het tandwielhuis gericht, en lijn het gat in de bedieningsgreep uit met het gat in het stuur. Verdraai daarbij niet de bedieningsgreep (8).
• Plaats de moer (7).
• Steek de schroef (6) erin en zet hem stevig vast.
• Plaats de gaskabelhouder (9) en de gaskabel op de as. De gaskabel mag niet geknikt of te strak geknepen zijn – zorg ervoor dat de gashendel vrij beweegt.
• Druk de gaskabelhouder (9) samen. De gaskabelhouder (9) klikt hoorbaar in positie.
  De fietsgreep kan op de as blijven zitten.

De deflector en de aanslag verwijderen

De deflector monteren

• Schakel de motor uit.

• Duw de deflector (1) tot aan de aanslag in de geleiders op het tandwielhuis.
• Steek de schroeven (2) erin en draai ze vast.

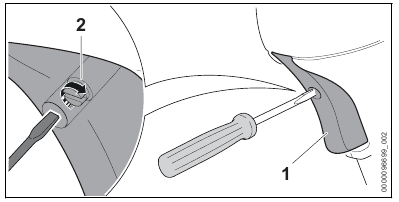

De deflector verwijderen

• Schakel de motor uit.
• Verwijder de schroeven.
• Verwijder de beschermkap.

De rok monteren en verwijderen

De rok monteren

• Schakel de motor uit.

• Schuif de geleidesleuf in de rok (2) op de deflector (1) – deze moet in positie klikken.
• Duw het mes voor lijnbeperking (3) in de sleuf in de rok (2).
• Steek de schroef (4) erin en draai hem stevig vast.

De rok verwijderen

• Schakel de motor uit.

• Steek de blokkeerpen (2) in het gat in de rok (1).
• Gebruik de blokkeerpen (2) om de rok (1) van de deflector te schuiven.
  Het mes voor lijnbeperking (1) kan op de rok blijven zitten.

De maaikop monteren en verwijderen

De maaikop monteren

• Schakel de motor uit.

• Plaats de drukschotel (2) op de as (3) zodat de kleinere diameter naar boven wijst.
• Plaats de maaikop (1) op de as (3) en draai hem met de hand tegen de klok in.
• Steek de blokkeerpen (4) tot aan de aanslag in de boring en houd hem ingedrukt.
• Draai de maaikop (1) tegen de klok in totdat de blokkeerpen (4) in positie klikt.
  De as (3) is nu geblokkeerd.
• Draai de maaikop (1) met de hand stevig vast.
• Verwijder de blokkeerpen (4).

De maaikop verwijderen

• Schakel de motor uit.
• Steek de blokkeerpen tot aan de aanslag in de boring en houd hem ingedrukt.
• Draai de maaikop totdat de blokkeerpen in positie klikt.
  De as is nu geblokkeerd.
• Schroef de maaikop met de klok mee los.
• Verwijder de drukschotel.
• Verwijder de blokkeerpen.

Metalen snijhulpstuk verwijderen en installeren

Het metalen snijhulpstuk monteren

• Schakel de motor uit.

• Plaats de drukschotel (5) op de as (6) zodat de kleinere diameter naar boven wijst.
• Plaats het metalen snijhulpstuk (4) op de drukschotel (5). Als u een cirkelzaagblad of een grassnijblad met meer dan 4 snijkanten monteert: de snijkanten moeten in dezelfde richting wijzen als de pijl op de deflector.
• Plaats de drukring (3) op het metalen snijhulpstuk (4) zodat de verhoogde zijde naar boven wijst.
• Plaats de meeneemschotel (2) op de drukring (3) zodat de gesloten zijde naar boven wijst.
• Steek de blokkeerpen (7) tot aan de aanslag in de boring en houd hem ingedrukt.
• Draai het metalen snijhulpstuk (4) tegen de klok in totdat de blokkeerpen (7) in positie klikt.
  De as (6) is nu geblokkeerd.
• Plaats de moer (1) tegen de klok in en draai hem stevig vast.
• Verwijder de blokkeerpen (7).

Het metalen snijhulpstuk verwijderen

• Schakel de motor uit.
• Steek de blokkeerpen tot aan de aanslag in de boring en houd hem ingedrukt.
• Draai het metalen snijhulpstuk met de klok mee totdat de blokkeerpen in positie klikt. De as is nu geblokkeerd.
• Schroef de montagemoer met de klok mee los.
• Verwijder de bevestigingsonderdelen, het metalen snijgereedschap en de drukplaat.
• Verwijder de blokkeerpen.

De trimmer aanpassen aan de gebruiker

Het draagsysteem monteren en afstellen

• Doe de schouderriem (1) of het volledige harnas (3) om.
• Stel de schouderriem (1) of het volledige harnas (3) af zodat de karabijnhaak (2) ongeveer een handbreedte onder uw rechterheup zit.

De fietsgreep afstellen

De fietsgreep kan in verschillende posities worden gezet, afhankelijk van de lengte en het bereik van de gebruiker.

• Schakel de motor uit.
• Gebruik de draagring om de bosmaaier in de karabijnhaak van het draagsysteem te haken.

• Maak de vleugelschroef (1) los.
• Zwenk de fietsgreep (2) in de vereiste positie.
• Draai de vleugelschroef (1) stevig vast.

De trimmer in evenwicht brengen

De eenheid is anders in evenwicht, afhankelijk van het gebruikte snijhulpstuk.
Als een maaikop, een grassnijblad of een bosmaaimes is gemonteerd:

Het snijhulpstuk moet licht op de grond rusten.
Als een cirkelzaagblad is gemonteerd:

Het zaagblad moet op een hoogte van ongeveer 20 cm boven de grond zweven.

• Schakel de motor uit.

• Verbind de draagring (2) met de karabijnhaak (1).
• Wacht tot de trimmer stopt met zwaaien.
• Controleer de positie van het snijhulpstuk. Indien aanpassing nodig is:

• Maak de schroef (3) los.
• Beweeg de draagring (2) op en neer de aandrijfas totdat de juiste evenwichtspositie is bereikt.
• Draai de schroef (3) stevig vast.

Brandstof mengen en de bosmaaier bijtanken

Brandstof mengen

De brandstof die nodig is voor deze trimmer is een mengsel van benzine en tweetaktmotorolie, in een mengverhouding van 1:50.
STIHL raadt u aan om STIHL MotoMix te gebruiken.
Als u de brandstof zelf mengt, gebruik dan alleen STIHL tweetaktmotorolie of een andere hoogwaardige motorolie in overeenstemming met JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC of ISO-LEGD.
STIHL specificeert STIHL HP Ultra tweetaktmotorolie of een gelijkwaardige hoogwaardige motorolie om de emissiegrenzen gedurende de levensduur van de machine te handhaven.

• Zorg ervoor dat het octaangetal van de benzine minstens 90 RON is en het ethanolgehalte niet meer dan 10% (voor Brazilië: 27%).
• Zorg ervoor dat de tweetaktmotorolie die u gebruikt aan de eisen voldoet.
• Bepaal, afhankelijk van de gewenste hoeveelheid brandstof, de juiste hoeveelheden tweetaktmotorolie en benzine in een mengverhouding van 1:50. Voorbeelden van brandstofmengsels:
  • 20 ml tweetaktmotorolie, 1 l benzine
  • 60 ml tweetaktmotorolie, 3 l benzine
  • 100 ml tweetaktmotorolie, 5 l benzine
• Giet eerst tweetaktmotorolie in een schone, goedgekeurde brandstofcanister en voeg daarna benzine toe.
• Roer de brandstof voordat u bijvult.

De bosmaaier bijtanken

• Schakel de motor uit.
• Plaats uw bosmaaier op een vlakke ondergrond, zodat de brandstoftankdop naar boven wijst.
• Gebruik een vochtige doek om de brandstoftankdop en het gebied eromheen schoon te maken.

• Draai de tankdop tegen de klok in totdat deze kan worden verwijderd.
• Verwijder de brandstoftankdop.
  LET OP
  • Blootstelling aan licht, direct zonlicht en extreme temperaturen kunnen de brandstofscheiding of veroudering versnellen. De bosmaaier kan beschadigd raken als deze wordt gebruikt met een brandstofmengsel dat gescheiden is of verouderd is.
    • Meng de brandstof grondig.
    • Vul niet bij met brandstof die langer dan 30 dagen is opgeslagen (STIHL MotoMix: 5 jaar).

• Zorg er bij het bijvullen voor dat er geen brandstof wordt gemorst en dat het brandstofniveau minstens 15 mm onder de rand van de tank blijft.


• Plaats de brandstoftankdop op de tankopening.
• Draai de tankdop met de klok mee en draai hem stevig met de hand vast. De brandstoftank is gesloten.

De motor starten en stoppen

De motor starten

• Selecteer de juiste startprocedure.
• Plaats de trimmer op een vlakke ondergrond, zodat het snijhulpstuk de grond of andere objecten niet raakt.
• Verwijder de transportbescherming.

• Druk de handmatige brandstofpomp (1) minstens 5 keer in.
  Als aan de volgende voorwaarde is voldaan
  • De motor heeft omgevingstemperatuur.
• Druk de chokehendel (2) aan de rand in en verplaats deze naar de stand (A).
  Als aan een van de volgende voorwaarden is voldaan:
  • De motor heeft minstens 1 minuut gedraaid en is slechts voor een korte werkonderbreking uitgeschakeld.
  • De motor sloeg aan in de stand en schakelde uit.
• Druk de chokehendel (2) aan de rand in en schakelde uit.
• Druk de chokehendel (2) aan de rand in en verplaats deze naar de stand (B).


LET OP

• De bosmaaier kan beschadigd raken als deze met uw voet of knie in de grond wordt gedrukt.
  • Druk de bosmaaier met uw linkerhand tegen de grond. Ga niet op de schacht staan of knielen.

• Druk de bosmaaier met uw linkerhand tegen de grond.
• Trek de startgreep langzaam met uw rechterhand totdat u voelt dat deze aangrijpt.
• Trek de startgreep snel en laat het startkoord meerdere keren terugspoelen totdat de motor draait.
• Druk kort op de vergrendelingshendel (3) en de gashendel (4).
  De chokebediening (2) springt naar de stand.
  De motor draait stationair.
• Als de motor koud is: Warm de motor op door kort de gashendel te openen.
• Als het snijhulpstuk draait wanneer de motor stationair draait: Verhelp de storing.
  De stationaire toerentalregeling is niet correct.
• Als de motor uitschakelt in de stand of wanneer u de gashendel opent: Verplaats de chokehendel (2) naar de stand en probeer de motor opnieuw te starten.
• Als de motor niet start in de stand: Verplaats de chokehendel (2) naar de stand en probeer de motor opnieuw te starten.
• Als de motor is verzopen: Probeer de motor opnieuw te starten met de chokehendel (2) in de stand.

De motor uitschakelen

• Laat de gashendel (1) en de gashendelvergrendeling (2) los.
  Het snijhulpstuk komt tot stilstand.
• Druk de stopschakelaar (3) in.
  De motor stopt.
• Als de motor niet stopt:
• Verplaats de chokehendel naar stand.
  De motor stopt.
• Gebruik uw trimmer niet en neem contact op met een STIHL service dealer voor hulp.
  Er is een storing in de bosmaaier.

Zolang de stopschakelaar is ingedrukt, is de ontsteking uitgeschakeld. Nadat de stopschakelaar weer is losgelaten, wordt de ontsteking weer ingeschakeld. 10 De trimmer testen

De trimmer testen

De bedieningselementen controleren

Gashendelvergrendeling en gashendel

• Schakel de motor uit.
• Probeer de gashendel over te halen zonder de vergrendelingshendel in te drukken.
• Als de gashendel kan worden overgehaald: Gebruik uw trimmer niet en neem contact op met uw STIHL dealer voor hulp.
  De gashendelvergrendeling is defect.
• Druk de gashendelvergrendeling in en houd deze ingedrukt.
• Druk de gashendel in.
• Laat de gashendel en de gashendelvergrendeling los.
• Als de gashendel of de gashendelvergrendeling stroef is of niet terugveert naar de stationaire stand: Gebruik uw trimmer niet en neem contact op met uw STIHL dealer voor hulp.
  De gashendel of de gashendelvergrendeling is defect.

Gashendelkabel afstellen

• Start de motor.
• Probeer de gashendel over te halen zonder de vergrendelingshendel in te drukken.
• Als de motor versnelt: Stel de gashendelkabel af.
  De gashendelkabel is niet correct afgesteld.

De motor uitschakelen

• Start de motor.
• Druk de stopschakelaar in.
  De motor stopt.
• Als de motor niet stopt:
  • Verplaats de chokehendel naar de stand.
    De motor stopt.
  • Gebruik uw trimmer niet en neem contact op met een STIHL service dealer voor hulp.
    Er is een storing in de bosmaaier.

De trimmer bedienen

Instellen op winterstand

De carburateur kan bevriezen als de motor wordt gebruikt bij temperaturen onder +10 °C. De sluiter moet in de winterstand worden gezet, zodat de carburateur extra wordt verwarmd door warme lucht rond de motor.
LET OP

• De motor kan oververhit raken als deze in de winterstand wordt gebruikt bij temperaturen boven +10 °C.
  • Verander de instelling naar de zomerstand.
• Schakel de motor uit.


• Haal de schroef (1) eruit.
• Trek de sluiter (2) eruit.
• Houd de sluiter (2) zo vast dat de sneeuwvlok naar de markering (3) wijst.
• Plaats de sluiter (2).
• Plaats de schroef (1).

Bij werkzaamheden bij temperaturen onder -10 °C of in poeder- of stuifsneeuw moet ook een afdekplaat op de motorbehuizing worden gemonteerd en een luchtfilter met kunststof vlechtwerk. De accessoires zijn verkrijgbaar bij een STIHL-service dealer.

Zomerbedrijf

De sluiter moet in de zomerstand worden gezet bij werkzaamheden bij temperaturen boven +10 °C.

• Schakel de motor uit.

• Haal de schroef (1) eruit.
• Trek de sluiter (2) eruit.
• Houd de sluiter (2) zo vast dat de zon naar de markering (3) wijst.
• Plaats de sluiter.
• Plaats de schroef (1).

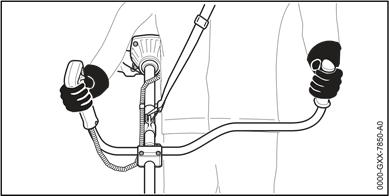

De trimmer vasthouden en bedienen

• Verbind de draagring (2) met de karabijnhaak (1).

• Houd de trimmer stevig vast met uw rechterhand aan de bedieningshendel – wikkel uw duim om de hendel.

• Houd de trimmer stevig vast met uw linkerhand aan de linkerhendel – wikkel uw duim om de hendel.

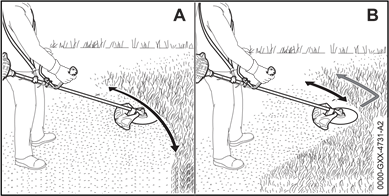

Maaien

De maaihoogte wordt bepaald door de afstand van het snijhulpstuk tot de grond.

Maaien met een maaikop (A)

• Zwenk de bosmaaier gestaag heen en weer in een boog.
• Beweeg langzaam voorwaarts op een gecontroleerde manier.

Maaien met een grassnijblad of een bosmes (B)

• Maai met de linkerzijde op het metalen snijhulpstuk.
• Beweeg langzaam voorwaarts op een gecontroleerde manier.

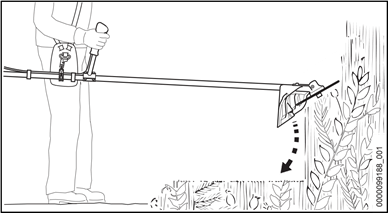

Uitdunnen met een bosmes

• Dompel het metalen snijhulpstuk van bovenaf in het struikgewas.
• Hef het metalen snijgereedschap niet hoger op dan de taille.

Zagen met een cirkelzaagblad

• Ondersteun de linkerzijde van de deflector tegen de stengel.
• Zaag met volle snelheid door de stengel.
• Een veiligheidsafstand van minstens 2 boomlengtes tot het volgende werkgebied.

Nylondraad aanpassen

Draadtoevoer op AutoCut-maaikop

• Tik met de draaiende maaikop op de grond. Er wordt ongeveer 30 mm verse nylondraad toegevoerd. Het draadbegrenzingsmes in de deflector trimt de maaidraden tot de juiste lengte.
  Automatische toevoer werkt niet als de maaidraden korter zijn dan 25 mm.

• Schakel de motor uit.
• Druk op de spoel (1) op de maaikop en houd deze ingedrukt.
• Trek de maaidraden (2) eruit.
• Als de maaidraden (2) niet tot de vereiste lengte kunnen worden uitgetrokken: Vervang de spoel (1) of de maaidraden (2). De spoel is leeg.

Draadtoevoer op SuperCut-maaikoppen
Maaidraden worden automatisch aangepast. Het draadbegrenzingsmes in de deflector trimt de maaidraden tot de juiste lengte.
Automatische toevoer vindt niet plaats als de maaidraden korter zijn dan 40 mm.

• Schakel de motor uit.
• Trek de maaidraden eruit.
• Als de maaidraden niet tot de vereiste lengte kunnen worden uitgetrokken: Vervang de nylondraad. De spoel is leeg.

Na het beëindigen van de werkzaamheden

Wanneer het werk is voltooid

• Schakel de motor uit.
• Laat de trimmer afkoelen.
• Als de bosmaaier nat is: Laat de bosmaaier drogen.
• Reinig de bosmaaier.
• Reinig de deflector.
• Reinig het snijhulpstuk.
• Als er een metalen snijhulpstuk is gemonteerd: Plaats de bijpassende transportbescherming.

Transport

De trimmer transporteren

• Schakel de motor uit.
• Als er een metalen snijhulpstuk is gemonteerd: Plaats de bijpassende transportbescherming.
  De trimmer dragen
• Draag de trimmer goed in evenwicht aan de aandrijfas met het snijhulpstuk achter u.
  De trimmer in een voertuig transporteren
• Zet de trimmer vast om kantelen en bewegen te voorkomen.

Opslag

De bosmaaier opbergen

• Schakel de motor uit.
• Als er een metalen snijhulpstuk is gemonteerd: Plaats de bijpassende transportbescherming.

• Draai de vleugelschroef (1) los en draai deze los totdat het stuur (2) kan worden gedraaid.
• Draai het stuur (2) 90° met de klok mee en klap het omlaag.
• Draai de vleugelschroef (1) stevig vast.
• Zorg ervoor dat aan de volgende voorwaarden wordt voldaan bij het opbergen van de bosmaaier:
  • De bosmaaier is buiten het bereik van kinderen.
  • De bosmaaier is schoon en droog.
• Als u de trimmer langer dan 30 dagen opslaat:
• Verwijder het snijhulpstuk.
• Open de brandstoftankdop.
• Tap de brandstoftank af.
• Sluit de brandstoftank.
• Als er een handmatige brandstofpomp is gemonteerd: Druk 5 keer op de handmatige brandstofpomp.
• Start de motor en laat hem stationair draaien totdat hij stopt.

Reinigen

De trimmer reinigen

• Schakel de motor uit.
• Laat de trimmer afkoelen.
• Reinig de trimmer met een vochtige doek of STIHL-harstoplosmiddel.
• Reinig de koelluchtsleuven met een zachte borstel.

De deflector en het snijhulpstuk reinigen

• Schakel de motor uit.
• Reinig de deflector en het snijhulpstuk met een vochtige doek of een zachte borstel.

Onderhoud

Onderhoudsintervallen

De onderhoudsintervallen zijn afhankelijk van de omgevings- en bedrijfsomstandigheden. STIHL adviseert de volgende onderhoudsintervallen:

Na elke 25 bedrijfsuren

• Smeer de versnellingsbak.

Na elke 100 bedrijfsuren

• Installeer een nieuwe bougie.

Maandelijks

• Laat de brandstoftank reinigen door een STIHL-service dealer.
• Laat het aanzuiglichaam (filter) in de brandstoftank reinigen door een STIHL-service dealer.

Elke 12 maanden

• Laat het aanzuiglichaam (filter) in de brandstoftank vervangen door een STIHL-service dealer.

De versnellingsbak smeren

• Verwijder de schroefplug (2).
• Als er geen vet te zien is aan het uiteinde van de schroefplug (2):
• Schroef de tube STIHL-versnellingsbakolie (1) erin.
• Knijp 5 g STIHL-versnellingsbakvet in het versnellingsbakhuis.
• Schroef de tube STIHL-versnellingsbakolie (1) los.
• Plaats de schroefplug (2) terug en draai deze stevig vast.
• Laat de bosmaaier 1 minuut zonder belasting draaien.
  De STIHL-versnellingsbakolie is gelijkmatig verdeeld.

Een metalen snijhulpstuk slijpen en balanceren

Het correct slijpen en balanceren van metalen snijhulpstukken vereist veel oefening.
STIHL raadt u aan om metalen snijhulpstukken te laten herslijpen en balanceren door een STIHL-service dealer.

• Slijp het metalen snijhulpstuk zoals beschreven in de instructies en op de verpakking die bij het snijhulpstuk wordt geleverd dat u gebruikt.

Repareren

De trimmer en het snijhulpstuk repareren

De trimmer en het snijhulpstuk kunnen niet door de gebruiker worden gerepareerd.

• Als de trimmer of het snijhulpstuk beschadigd is: Gebruik uw trimmer of snijhulpstuk niet en neem contact op met uw STIHL-service dealer.

Probleemoplossing

Probleemoplossing bij de bosmaaier
De meeste problemen zijn te wijten aan dezelfde oorzaak.

• Voer de volgende maatregelen uit:
  • Vervang het luchtfilter.
  • Reinig of vervang de bougie.
  • Stel het stationair toerental af.
  • Afstellen voor winter- of zomergebruik.
• Als het probleem aanhoudt: voer de hieronder vermelde maatregelen uit.

Fout	Oorzaak	Oplossing
De motor start niet	Er zit niet genoeg brandstof in de brandstoftank.	Bereid het brandstofmengsel voor en vul de trimmer bij.
	De motor is overstroomd.	Start de motor met de chokehendel in de stand.
	De carburateur is te heet.	Laat de trimmer afkoelen. Druk minstens 10 keer op de handmatige brandstofpomp voordat u de motor start.
	De carburateur is bevroren.	Laat de bosmaaier opwarmen tot +10°C.
De motor loopt onregelmatig stationair	De carburateur is bevroren.	Laat de bosmaaier opwarmen tot +10°C.
De motor stopt tijdens stationair draaien	De carburateur is bevroren.	Laat de bosmaaier opwarmen tot +10°C.
Het snijhulpstuk draait terwijl de motor stationair draait	De afstelling van de gaskabel is niet correct. De afstelling van het stationair toerental is niet correct.	Stel de gaskabel af. Stel het stationair toerental af.
De motor bereikt niet de maximale snelheid	De afstelling van de gaskabel is niet correct.	Stel de gaskabel af.
De motor schakelt uit, hoewel er nog brandstof in de brandstoftank zit.	Het opnamegedeelte bevindt zich niet op de juiste plaats.	Neem contact op met een erkende STIHL-dealer.

Luchtfilter vervangen
Het luchtfilter kan niet worden gereinigd. Het luchtfilter moet worden vervangen als het beschadigd is of als er een verlies van motorvermogen is.

• Schakel de motor uit.
• Zet de chokehendel in de stand.


• Haal de schroeven (1) eruit en verwijder de filterdeksel (2).
• Reinig het gebied rond het luchtfilter (3) met een vochtige doek of een zachte borstel.
• Haal het luchtfilter (3) eruit.
• Installeer het nieuwe luchtfilter (3).
• Plaats de filterdeksel (2).
• Steek de schroeven (1) erin en draai ze vast.

De bougie reinigen

• Schakel de motor uit.
• Laat de trimmer afkoelen.

• Draai de schroef (1) tegen de klok in.
• Til de deksel (2) op en duw deze naar achteren.
• Trek de bougiestekker (3) eraf.
• Als het gebied rond de bougie (4) vuil is:
  Reinig de bougie (4) met een doek.
• Schroef de bougie (4) los.
• Reinig de bougie (4) met een doek.
• Als de bougie (4) gecorrodeerd is: installeer een nieuwe bougie (4).
• Steek de bougie (4) er stevig in en draai hem vast.
• Druk de bougiestekker (3) stevig vast.
• Installeer deksel (2) en draai schroef (1) vast.

Stationair toerental afstellen

• Start de motor.
• Warm de motor ongeveer 1 minuut op door herhaaldelijk de gashendel te openen en te sluiten.


De motor stopt tijdens stationair draaien

• Draai de stationair-toerentalschroef (LA) met de klok mee totdat de motor soepel loopt.

Het snijhulpstuk draait wanneer de motor stationair draait

• Draai de stationair-toerentalschroef (LA) tegen de klok in totdat het snijhulpstuk stopt met draaien.

De gaskabel afstellen

• Druk de gashendel (1) in en houd deze ingedrukt.
• Draai de schroef (2) met de klok mee totdat er weerstand wordt gevoeld.
• Draai de schroef (2) nog een halve slag met de klok mee.

Specificaties

STIHL FS 240 Bosmaaier

• Cilinderinhoud: 37,7 cm³
• Motorvermogen volgens ISO 8893: 1,7 kW (2,3 pk) bij 8.500 tpm
• Stationair toerental: 2.800 tpm
• Max. toerental van de uitgaande as: 9.360 tpm
• Goedgekeurde bougie: NGK CMR6H van STIHL
• Elektrodeafstand van de bougie: 0,5 mm
• Gewicht met lege brandstoftank en zonder snijhulpstuk en deflector:
• FS 240: 6,9 kg
• FS 240 C: 7,1 kg
• Lengte zonder snijhulpstuk: 1805 mm
• Max. brandstoftankinhoud: 750 cm³ (0,75 l)

Geluids- en trillingswaarden

De K-waarde voor de geluidsdrukniveaus is 2 dB(A). De K-waarde voor de geluidsvermogenniveaus is 2 dB(A). De K-waarde voor het trillingsniveau is 2 m/s².

Gebruik met een maaikop

• Geluidsdrukniveau L_pA gemeten volgens ISO 22868: 100 dB(A).
• Geluidsvermogenniveau L_w gemeten volgens ISO 22868: 108 dB(A)
• Trillingsniveau a_hv gemeten volgens ISO 22867:
• Bedieningshendel: 4,3 m/s².
• Linkerhendel: 4,4 m/s².

Gebruik met een metalen snijhulpstuk

• Geluidsdrukniveau L_pA gemeten volgens ISO 22868: 99 dB(A).
• Geluidsvermogenniveau L_w gemeten volgens ISO 22868: 110 dB(A)
• Trillingsniveau a_hv gemeten volgens ISO 22867:
• Bedieningshendel: 4,0 m/s².
• Linkerhendel: 4,7 m/s².

Voor informatie over de naleving van de Richtlijn Trillingen van de Werkgever 2002/44/EG, zie www.stihl.com/vib.

REACH

REACH is een EG-verordening en staat voor Registratie, Evaluatie, Autorisatie en Beperking van chemische stoffen.
Voor informatie over de naleving van de REACH-verordening, zie www.stihl.com/reach.

Uitlaatgasemissies

De CO₂-waarde gemeten in de EU-typegoedkeuringsprocedure wordt gespecificeerd op www.stihl.com/co2 in de productspecifieke technische gegevens.
De gemeten CO₂-waarde werd bepaald op een representatieve motor in overeenstemming met een gestandaardiseerde testprocedure onder laboratoriumomstandigheden en vormt geen expliciete of impliciete garantie voor de prestaties van een specifieke motor.
De toepasselijke eisen voor uitlaatgasemissies worden vervuld door het beoogde gebruik en onderhoud zoals beschreven in deze handleiding. De typegoedkeuring vervalt als de motor op enigerlei wijze wordt gewijzigd.

Combinaties van snijgarnituren, deflectoren en draagsystemen

Snijgarnituur	Deflector	Draagsysteem
AutoCut 25-2 maaikop AutoCut 27-2 maaikop AutoCut 36-2 maaikop AutoCut C 26-2 maaikop DuroCut 20-2 maaikop PolyCut 18-2 maaikop PolyCut 28-2 maaikop SuperCut 20-2 maaikop TrimCut C 32-2 maaikop	Beschermkap voor maai­koppen Universele deflec­tor met rok en draadbegrenzer	Schouderriem Volledig harnas met snelontgrendelingssys­teem
Grasmes 230-2 (230 mm dia.) Grasmes 230-4 (230 mm dia.) Grasmes 230-8 (230 mm dia.) 250-32 Grasmes (250 mm dia.) 250-40 Speciaal grasmes (250 mm dia.) 260-2 Grasmes (260 mm dia.)	Universele deflec­tor zonder rok	Schouderriem Volledig harnas met snelontgrendelingssysteem
Bosmaaierblad 250-3 (Ø 250 mm)	Universele deflec­tor zonder rok	Schouderriem Volledig harnas met snelontgrendelingssysteem
200-80 cirkelzaagblad, krabtand (200 mm dia.) 220-22 cirkelzaagblad, beitelvormige tand (4112) (200 mm dia.) 220-22 HP cirkelzaagblad, beitelvormige tand (4001) (200 mm dia.)	Aanslag	Volledig harnas met snelontgrendelingssys­teem

Goedgekeurde hulpstukken voor motorwerktuigen

Hulpstuk voor motorwerktuig	Gebruik
BF	Grondfrees

Reserveonderdelen en accessoires

Deze symbolen geven originele STIHL reserveonderdelen en originele STIHL accessoires aan.
STIHL adviseert het gebruik van originele STIHL reserveonderdelen en accessoires.
Ondanks voortdurende marktobservatie kan STIHL de betrouwbaarheid, veiligheid en geschiktheid van reserveonderdelen en accessoires van andere fabrikanten niet beoordelen; bijgevolg kan STIHL geen garantie geven voor het gebruik van die onderdelen. Originele STIHL reserveonderdelen en originele STIHL accessoires zijn verkrijgbaar bij STIHL dealers.

Referenties

• Information on Physical Agents Directive Vibration | STIHL
• REACH Regulation regarding our Products | STIHL
• CO2 Values of our Products according to EURO V | STIHL

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Stihl FS 240 Handleiding

Beschikbare talen
