Stihl FSA 57 Handleiding

Gids voor het gebruik van deze handleiding

LEES VÓÓR GEBRUIK EN BEWAAR OP EEN VEILIGE PLAATS VOOR RAADPLEGING.

Symbolen die worden gebruikt bij waarschuwingen in de tekst

• Dit symbool duidt op gevaren die ernstig letsel of de dood kunnen veroorzaken.
  • De aangegeven maatregelen kunnen ernstig letsel of de dood voorkomen.

LET OP

• Dit symbool duidt op gevaren die schade aan eigendommen kunnen veroorzaken.
  • De aangegeven maatregelen kunnen schade aan eigendommen voorkomen.

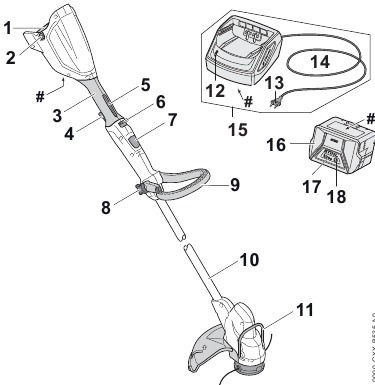

Overzicht

Trimmer, batterij en oplader

1. Batterijcompartiment
   Biedt plaats aan de batterij.
2. Vergrendelingshendel
   Zet de batterij vast in het batterijcompartiment.
3. Bedieningshandgreep
   Voor het bedienen, vasthouden en besturen van de trimmer.

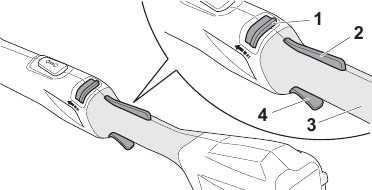

4. Trigger
   De trigger schakelt de motor in en uit.
5. Triggervergrendeling
   Ontgrendelt de trigger.
6. Ontgrendelschuif
   Wordt samen met de triggervergrendeling bediend om de trigger te ontgrendelen.
7. Vergrendelknop
   Vergrendelt de as op de vereiste lengte.

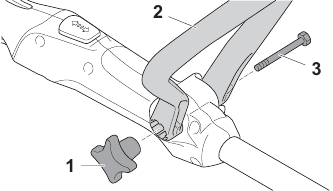

8. Sterknopmoer
   Zet de lusgreep vast aan de as.
9. Lusgreep
   Voor het vasthouden en besturen van de trimmer.
10. As
    Verbindt alle componenten.
11. Stootbeschermer
    Helpt voorwerpen te beschermen tegen contact met het snijhulpstuk.
12. LED
    De LED geeft de bedrijfsstatus van de oplader aan.
13. Apparaatstekker
    Verbindt de kabel met het stopcontact.
14. Aansluitkabel
    Verbindt de oplader met de apparaatstekker.
15. Oplader
    Laadt de batterij op.
16. Batterij
    Levert stroom aan de trimmer.
17. LED's
    Geven de laadstatus van de batterij en storingen aan.
18. Knop
    Activeert de LED's op de batterij.

# Typeplaatje met serienummer

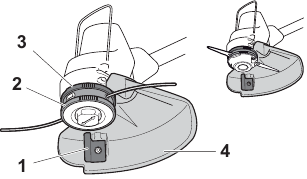

Deflector en snijhulpstukken

1. Draadbegrenzer
   Trimt nylondraden op de juiste lengte.
2. Maaikop
   Houdt de nylondraden vast.
3. Ventielwiel
   Koelt de elektromotor.

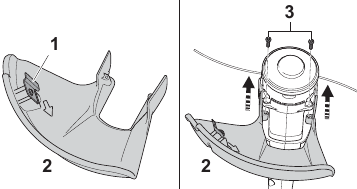

4. Deflector
   Beschermt de gebruiker tegen rondvliegend vuil en contact met het snijhulpstuk.

Symbolen

Betekenis van symbolen die op de bosmaaier, batterij en oplader kunnen staan:

Dit symbool geeft aan in welke richting de ontgrendelschuif moet worden geduwd.

Dit symbool geeft de maximale snelheid van het snijhulpstuk aan.

1 LED brandt continu rood. De batterij is te warm of te koud.

4 LED's knipperen rood. Er is een fout in de batterij.

De LED brandt continu groen en de LED's op de batterij branden continu of knipperen groen. De batterij wordt opgeladen.

De LED knippert rood. Er is geen elektrisch contact tussen de batterij en de oplader, of er is een fout in de batterij of oplader.

Gegarandeerd geluidsvermogenniveau in overeenstemming met Richtlijn 2000/14/EG in dB(A) voor het vergelijken van de geluidsemissies van producten.

De informatie naast het symbool geeft de energie-inhoud van de batterij aan volgens de specificatie van de cel fabrikant. De beschikbare energie-inhoud tijdens het gebruik is lager.

Gebruik het elektrische product alleen binnenshuis op een droge plaats.

Gooi het product niet weg met uw huishoudelijk afval.

Veiligheidsmaatregelen

Waarschuwingsborden

Waarschuwingssymbolen

Betekenis van de waarschuwingsborden en etiketten op de bosmaaier, batterij en oplader:

Neem veiligheidsinstructies in acht en neem de nodige voorzorgsmaatregelen.

Lees en begrijp de gebruikershandleiding en bewaar deze op een veilige plaats om te raadplegen.

Draag een veiligheidsbril.

Neem het veiligheidsadvies in acht met betrekking tot rondvliegende objecten en bijbehorende maatregelen.

Verwijder de batterij tijdens werkonderbrekingen, transport, opslag, onderhoud of reparatie.

Bescherm de bosmaaier en oplader tegen regen en vocht.

Houd een veilige afstand aan.

Gebruik geen metalen snijhulpstukken.

Bescherm de batterij tegen hitte en

Bescherm de batterij tegen regen en vocht en dompel hem niet onder in vloeistoffen.

Beoogd gebruik

De STIHL FSA 57-bosmaaier is ontworpen voor het maaien van gras.
Gebruik de bosmaaier nooit in de regen.
De STIHL AK-batterij voedt de bosmaaier met stroom.
De STIHL AL 101-oplader wordt gebruikt om de STIHL AK-batterij op te laden.

• Er bestaat een risico dat batterijen en opladers die niet uitdrukkelijk door STIHL zijn goedgekeurd voor de bosmaaier brand of explosie kunnen veroorzaken. Personen kunnen ernstig of dodelijk gewond raken en er kan schade aan eigendommen ontstaan.
  • Gebruik de bosmaaier met een STIHL AK-batterij.
  • Laad de STIHL AK-batterij op met een STIHL AL 101-, AL 301-, AL 500- of AL 501-oplader.
• Het gebruiken van de bosmaaier, batterij of oplader voor doeleinden waarvoor ze niet zijn ontworpen, kan leiden tot materiële schade en ernstig of dodelijk letsel.
  • Gebruik de bosmaaier, batterij en oplader zoals beschreven in deze gebruikershandleiding.

Vereisten voor de gebruiker

• Gebruikers zonder adequate training of instructie kunnen de risico's van het gebruik van de bosmaaier, batterij en oplader niet herkennen of inschatten. De gebruiker of andere personen kunnen ernstig of dodelijk gewond raken.
  •
    Lees en begrijp de gebruikershandleiding en bewaar deze op een veilige plaats om te raadplegen.
  • Als u de bosmaaier, batterij en oplader aan een andere persoon doorgeeft: Geef ze altijd de gebruikershandleiding mee.
  • Zorg ervoor dat de gebruiker aan de volgende voorwaarden voldoet:
    • De gebruiker is uitgerust.
    • De gebruiker moet fysiek, sensorisch en mentaal in staat zijn om de bosmaaier, batterij en oplader te bedienen en ermee te werken. Als de gebruiker de apparatuur kan bedienen, maar fysieke, zintuiglijke of mentale beperkingen heeft, mag de gebruiker alleen met de apparatuur werken onder toezicht van of na instructie van een verantwoordelijke persoon.
    • De gebruiker is in staat de risico's van het gebruik van de bosmaaier, batterij en oplader te herkennen en in te schatten.
    • De gebruiker is volwassen of wordt opgeleid in een beroep onder toezicht volgens de nationale voorschriften.
    • De gebruiker heeft instructies ontvangen van een erkende STIHL-dealer of een andere ervaren gebruiker voordat hij voor het eerst met de bosmaaier werkt of de oplader gebruikt.
    • De gebruiker is niet onder invloed van alcohol, medicatie of drugs.
  • Als u het niet zeker weet: Neem contact op met een erkende STIHL-dealer.

Kleding en uitrusting

• Tijdens het gebruik kunnen voorwerpen met hoge snelheid worden weggeslingerd. Dit kan leiden tot letsel bij de gebruiker.
  •
    Draag een goed aansluitende veiligheidsbril. Geschikte veiligheidsbrillen zijn getest in overeenstemming met EN 166 of nationale voorschriften en zijn in de handel verkrijgbaar met de bijbehorende markering.
  • Draag gezichtsbescherming.
  • Draag een lange broek van resistent materiaal.
• Tijdens het gebruik kan er stof opwaaien. Opwaaiend stof kan de ademhalingswegen beschadigen en allergische reacties veroorzaken.
  • Als er stof vrijkomt: Draag een stofmasker.
• Ongepaste kleding kan blijven haken aan hout, struiken of de bosmaaier. Gebruikers die geen geschikte kleding dragen, lopen het risico op ernstig letsel.
  • Draag nauwsluitende kleding.
  • Verwijder sjaals en sieraden.
• De gebruiker kan tijdens het gebruik in contact komen met het roterende snijhulpstuk. Dit kan leiden tot ernstig letsel bij de gebruiker.
  • Draag stevig schoeisel.
  • Draag een lange broek van resistent materiaal.
• Er bestaat een risico dat de gebruiker in contact komt met het snijhulpstuk of het mes voor het beperken van de lijn tijdens het schoonmaken en onderhouden en wanneer het snijhulpstuk wordt gemonteerd of verwijderd. Dit kan leiden tot letsel bij de gebruiker.
  • Draag werkhandschoenen van resistent materiaal.
• Het dragen van ongeschikt schoeisel kan ervoor zorgen dat de gebruiker uitglijdt. Dit kan leiden tot letsel bij de gebruiker.
  • Draag stevig, gesloten schoeisel met zolen met goede grip.

Werkgebied en omgeving

Bosmaaier

• Omstanders, kinderen en dieren zijn zich niet bewust van de gevaren van de bosmaaier en voorwerpen die in de lucht worden geslingerd en kunnen deze niet inschatten. Omstanders, kinderen en dieren kunnen ernstig gewond raken en er kan schade aan eigendommen ontstaan.
  •
    Houd omstanders, kinderen en dieren op een afstand van 15 m van het werkgebied.
  • Houd een afstand van 15 m van voorwerpen.
  • Laat de bosmaaier niet onbeheerd achter.
  • Zorg ervoor dat kinderen niet met de bosmaaier kunnen spelen.
• De bosmaaier is niet waterdicht. Als u in de regen of in een vochtige omgeving werkt, kan er een elektrische schok optreden. De gebruiker kan gewond raken en de bosmaaier kan beschadigd raken.
  •
    Werk niet in de regen of in een vochtige omgeving.
• Elektrische componenten van de bosmaaier kunnen vonken produceren. Vonken kunnen brand en explosies veroorzaken in een ontvlambare of explosieve omgeving. Dit kan leiden tot ernstig letsel of de dood en schade aan eigendommen.
  • Werk niet in een ontvlambare omgeving of in een explosieve omgeving.

Batterij

• Omstanders, kinderen en dieren kunnen de gevaren van de batterij niet herkennen of inschatten. Omstanders, kinderen en dieren kunnen ernstig gewond raken.
  • Houd omstanders, kinderen en dieren uit de buurt van het werkgebied.
  • Laat de batterij niet onbeheerd achter.
  • Zorg ervoor dat kinderen niet met de batterij kunnen spelen.
• De batterij is niet beschermd tegen alle omgevingsomstandigheden. Als de batterij wordt blootgesteld aan bepaalde omgevingsomstandigheden, kan de batterij vlam vatten, exploderen of onherstelbaar beschadigd raken. Dit kan leiden tot ernstig letsel bij mensen en schade aan eigendommen.
  •
    Bescherm de batterij tegen hitte en vuur.
  • Gooi de batterij niet in het vuur.
  • Laad, gebruik en bewaar de batterij niet buiten de opgegeven temperatuurgrenzen.
  •
    Bescherm de batterij tegen regen en vocht en dompel hem niet onder in vloeistoffen.
  • Houd de batterij uit de buurt van kleine metalen onderdelen.
  • Stel de batterij niet bloot aan hoge druk.
  • Stel de batterij niet bloot aan microgolven.
  • Bescherm de batterij tegen chemicaliën en zouten.

Oplader

• Omstanders en kinderen zijn zich niet bewust van de gevaren van een oplader of elektrische stroom en kunnen deze niet inschatten. Omstanders, kinderen en dieren kunnen ernstig of dodelijk gewond raken.
  • Houd omstanders, kinderen en dieren uit de buurt van het werkgebied.
  • Zorg ervoor dat kinderen niet met de oplader kunnen spelen.
• De oplader is niet waterdicht. Als u in de regen of in een vochtige omgeving werkt, kan er een elektrische schok optreden. De gebruiker kan gewond raken en de oplader kan beschadigd raken.
  •
    Gebruik hem niet in de regen of in een vochtige omgeving.
• De oplader is niet beschermd tegen alle omgevingsomstandigheden. Als de oplader wordt blootgesteld aan bepaalde omgevingsomstandigheden, kan deze vlam vatten of exploderen. Dit kan leiden tot ernstig letsel bij mensen en schade aan eigendommen.
  • Gebruik de oplader in een afgesloten, droge ruimte.
  • Gebruik de oplader niet in een ontvlambare omgeving of in een explosieve omgeving.
  • Gebruik de oplader niet op een gemakkelijk brandbaar oppervlak.
  • Gebruik en bewaar de oplader niet buiten de opgegeven temperatuurgrenzen.
• Mensen kunnen over de aansluitkabel struikelen. Mensen kunnen gewond raken en de oplader kan beschadigd raken.
  • Leg de aansluitkabel plat op de vloer.

Veilige toestand

Bosmaaier

De bosmaaier is in een veilige toestand als de volgende punten in acht worden genomen:

• De bosmaaier is niet beschadigd.
• De bosmaaier is schoon en droog.
• De bedieningselementen functioneren correct en zijn niet aangepast.
• Een combinatie van snijgereedschap en deflector die in deze gebruikershandleiding wordt aanbevolen, is gemonteerd.
• Het snijgereedschap en de deflector zijn correct gemonteerd.
• Er zijn originele STIHL-accessoires voor deze bosmaaier gemonteerd.
• De accessoires zijn correct bevestigd.

• Als de bosmaaier niet in een veilige toestand verkeert, werken de onderdelen mogelijk niet meer correct en kunnen veiligheidsvoorzieningen worden uitgeschakeld. Dit kan leiden tot ernstig of dodelijk letsel bij mensen.
  • Werk alleen met een onbeschadigde bosmaaier.
  • Als de bosmaaier vuil of nat is: maak de bosmaaier schoon en laat hem drogen.
  • Probeer nooit uw bosmaaier aan te passen. Uitzondering: het monteren van een van de combinaties van snijgereedschap en deflector die in deze gebruikershandleiding worden aanbevolen.
  • Als de bedieningselementen niet correct werken: gebruik uw bosmaaier niet.
  • Monteer nooit metalen snijgereedschap.
  • Monteer originele STIHL-accessoires voor deze bosmaaier.
  • Monteer het snijgereedschap en de deflector zoals beschreven in deze gebruikershandleiding.
  • Bevestig accessoires zoals beschreven in deze gebruikershandleiding of in de gebruikershandleiding voor de accessoires. Steek nooit voorwerpen in de openingen van de bosmaaier.
  • Vervang versleten of beschadigde etiketten.
  • Raadpleeg bij twijfel een STIHL-dealer.

Deflector

De deflector is in een veilige toestand als de volgende punten in acht worden genomen:

• De deflector is niet beschadigd.
• Het mes van de draadbegrenzer is correct geïnstalleerd.

• Als het product niet voldoet aan de veiligheidseisen, werken de onderdelen niet meer correct of kunnen veiligheidsvoorzieningen buiten werking worden gesteld. Dit kan leiden tot ernstig letsel.
  • Werk alleen met een onbeschadigde deflector.
  • Werk met een correct geïnstalleerd mes van de draadbegrenzer.
  • Als u vragen heeft: neem contact op met uw STIHL-servicepunt.

Maaikop

De maaikop is in een veilige toestand als de volgende punten in acht worden genomen:

• De maaikop is niet beschadigd.
• De maaikop zit niet vast.
• De maaikop is correct geïnstalleerd en stevig vastgedraaid.
• De maaidraden zijn correct geïnstalleerd.
• Als er een Polycut-maaikop met polymeerbladen wordt gebruikt:
  • De polymeerbladen zijn vrij van beschadigingen en scheuren.
  • De polymeerbladen zijn correct gemonteerd.
• De slijtagegrenzen worden niet overschreden.

• Als ze zich in een onveilige toestand bevinden, kunnen delen van de maaikop, maaidraden of polymeerbladen loskomen en met hoge snelheid worden uitgeworpen.
  Mensen kunnen ernstig gewond raken.
  • Werk alleen met een onbeschadigde maaikop.
  • Als er een PolyCut-maaikop met polymeerbladen wordt gebruikt: werk nooit met beschadigde polymeerbladen.
  • Gebruik nooit metalen voorwerpen in plaats van de nylon maaidraden of polymeerbladen.
  • Neem de slijtagegrenzen in acht en blijf er binnen.
  • Als u het niet zeker weet: raadpleeg een geautoriseerde STIHL-dealer.

Accu

De accu is in een veilige toestand als de volgende punten in acht worden genomen:

• De accu is onbeschadigd.
• De accu is schoon en droog.
• De accu functioneert correct en is niet aangepast.

• Een accu die niet in een veilige toestand verkeert, kan niet veilig werken. Personen kunnen ernstig gewond raken.
  • Werk nooit met een beschadigde accu.
  • Probeer nooit een beschadigde of defecte accu op te laden.
  • Als de accu vuil is: maak de accu schoon.
  • Als de accu nat of vochtig is: laat de accu drogen.
  • Probeer nooit de accu aan te passen.
  • Steek nooit voorwerpen in de openingen van de accu.
  • Sluit nooit de contacten van de accu kort met metalen voorwerpen (kortsluiting).
  • Open de accu niet.
  • Vervang versleten of beschadigde etiketten.
• Er kan vloeistof uit een beschadigde accu lekken. Als die vloeistof in contact komt met de huid of ogen, kan de huid of ogen geïrriteerd raken.
  • Vermijd contact met de vloeistof.
  • Bij contact met de huid: was de getroffen huidgebieden met veel water en zeep.
  • In geval van contact met de ogen: spoel de ogen minstens 15 minuten met veel water en raadpleeg een arts.
• Een beschadigde of defecte accu kan een vreemde geur afgeven, roken of branden. Personen kunnen ernstig of dodelijk gewond raken en er kan schade aan eigendommen ontstaan.
  • Als de accu een vreemde geur afgeeft of rookt: gebruik de accu niet en houd hem uit de buurt van brandbare stoffen.
  • Als de accu vlam vat: probeer de accu te blussen met een brandblusser of water.

Oplader

De oplader is in een veilige toestand als de volgende punten in acht worden genomen:

• De oplader is onbeschadigd.
• De oplader is schoon en droog.

• Als onderdelen niet voldoen aan de veiligheidseisen, werken ze niet meer correct en kunnen veiligheidsvoorzieningen buiten werking worden gesteld. Dit kan leiden tot ernstig of dodelijk letsel.
  • Gebruik geen beschadigde oplader.
  • Als de oplader vuil of nat is: maak de oplader schoon en laat hem drogen.
  • Probeer nooit de oplader aan te passen.
  • Steek nooit voorwerpen in de openingen van de oplader.
  • Sluit nooit de contacten van de oplader kort met metalen voorwerpen (kortsluiting).
  • Open de oplader niet.

Werken

• In bepaalde situaties kan de gebruiker zich mogelijk niet meer concentreren op zijn werk. Dit kan ertoe leiden dat de gebruiker struikelt, valt en ernstig letsel oploopt.
  • Werk rustig en methodisch.
  • Als het licht en het zicht slecht zijn: gebruik uw bosmaaier niet.
  • Bedien de bosmaaier alleen.
  • Houd het snijgereedschap dicht bij de grond en horizontaal ten opzichte van het oppervlak.
  • Let op obstakels.
  • Werk staand op de grond en bewaar uw evenwicht.
  • Als u zich moe begint te voelen: neem een pauze.
• Het roterende snijgereedschap kan de gebruiker snijden. Dit kan leiden tot ernstig letsel bij de gebruiker.
  • Raak het roterende snijgereedschap niet aan.
  • Als het snijgereedschap door een voorwerp wordt geblokkeerd: schakel de bosmaaier uit en verwijder de accu. Verwijder pas dan het voorwerp.
• Als het gedrag van de bosmaaier tijdens het gebruik verandert of ongewoon aanvoelt, verkeert deze mogelijk niet meer in een veilige toestand. Dit kan leiden tot ernstig letsel bij mensen en schade aan eigendommen.
  • Stop met werken, verwijder de accu en neem contact op met een geautoriseerde STIHL-dealer.
• Er kunnen trillingen optreden tijdens het gebruik van de bosmaaier.
  • Draag handschoenen.
  • Neem pauzes.
  • Als er tekenen van een doorbloedingsstoornis optreden: raadpleeg een arts.
• Als het snijgereedschap tijdens het gebruik in contact komt met een vreemd voorwerp, kan het voorwerp of delen ervan met hoge snelheid worden uitgeworpen. Personen kunnen gewond raken of eigendommen kunnen worden beschadigd.
  • Verwijder vreemde voorwerpen uit het werkgebied.
• Als het roterende snijgereedschap in contact komt met een hard voorwerp, kunnen er vonken ontstaan en kan het snijgereedschap beschadigd raken. Vonken kunnen brand veroorzaken in een ontvlambare omgeving. Personen kunnen ernstig of dodelijk gewond raken en er kan schade aan eigendommen ontstaan.
  • Niet gebruiken in een ontvlambare omgeving.
  • Zorg ervoor dat het snijgereedschap in een veilige toestand verkeert.
• Let op: het snijgereedschap blijft nog korte tijd draaien nadat u de trekker loslaat. Mensen kunnen daardoor ernstig gewond raken.
  • Wacht tot het snijgereedschap volledig tot stilstand is gekomen.

Opladen

• Een beschadigde of defecte oplader kan een ongewone geur produceren of rook afgeven tijdens het opladen. Dit kan leiden tot persoonlijk letsel en schade aan eigendommen.
  • Trek de stekker uit het stopcontact.
• De oplader kan oververhit raken en brand veroorzaken als de warmteafvoer onvoldoende is. Dit kan leiden tot ernstig of dodelijk letsel en schade aan eigendommen.
  • Dek de oplader niet af.

Aansluiten op de voeding

Contact met onder spanning staande onderdelen kan om de volgende redenen optreden:

• De aansluitkabel of het verlengsnoer is beschadigd.
• De stekker van de aansluitkabel of het verlengsnoer is beschadigd.
• Het stopcontact is niet correct geïnstalleerd.

• Contact met onder spanning staande delen kan leiden tot een elektrische schok. Dit kan leiden tot ernstig of dodelijk letsel voor de gebruiker.
  • Zorg ervoor dat de aansluitkabel, het verlengsnoer en de stekkers ervan onbeschadigd zijn.
    Als de aansluitkabel of het verlengsnoer is beschadigd:
  • Raak het beschadigde gebied niet aan.
  •
    Trek de stekker uit het stopcontact.
  • Zorg ervoor dat uw handen droog zijn voordat u de aansluitkabel, het verlengsnoer of de stekkers aanraakt.
    Steek de stekker van de aansluitkabel of het verlengsnoer in een correct geïnstalleerd, schokbestendig stopcontact met de juiste zekeringwaarde.
  • Installeer de oplader met een aardlekschakelaar (30 mA, 30 ms).
• Een beschadigde of ongeschikte verlengkabel kan leiden tot een elektrische schok. Er bestaat een risico op ernstig of dodelijk letsel.
  • Gebruik een verlengkabel met de juiste kabeldoorsnede.

• Er kan overspanning in de oplader optreden als de lijnspanning of -frequentie tijdens het opladen onjuist is. De oplader kan beschadigd raken.
  • Zorg ervoor dat de netspanning en de netfrequentie van de voeding overeenkomen met de gegevens op het typeplaatje van de oplader.
• Als de oplader op een stekkerdoos is aangesloten, kunnen elektrische componenten overbelast raken tijdens het opladen. De componenten kunnen oververhit raken en brand veroorzaken. Personen kunnen ernstig of dodelijk gewond raken en er kan schade aan eigendommen ontstaan.
  • Zorg ervoor dat de technische specificaties voor de stekkerdoos niet worden overschreden door de informatie op het typeplaatje van de oplader en van alle elektrische apparaten die op de stekkerdoos zijn aangesloten.
• Een onjuist geleide aansluitkabel of verlengsnoer kan beschadigd raken en mensen kunnen erover struikelen. Mensen kunnen gewond raken en de aansluitkabel of het verlengsnoer kan beschadigd raken.
  • Leid en markeer de aansluitkabel en het verlengsnoer zodanig dat mensen er niet over struikelen.
  • Leid de aansluitkabel en het verlengsnoer zodanig dat ze niet onder spanning staan of in de knoop raken.
  • Leid de aansluitkabel en het verlengsnoer zodanig dat ze niet beschadigd, geknikt of geplet raken en niet schuren.
  • Bescherm de aansluitkabel en het verlengsnoer tegen hitte, olie en chemicaliën.
  • Leg de aansluitkabel en het verlengsnoer op een droge ondergrond.
• De verlengkabel warmt op tijdens bedrijf. Als die warmte niet kan ontsnappen, kan dit brand veroorzaken.
  • Indien u een kabelhaspel gebruikt: rol de kabelhaspel volledig af.
• Als er bedrading en leidingen in de muur zijn gelegd, kunnen deze beschadigd raken als de oplader aan de muur wordt gemonteerd. Contact met bedrading kan leiden tot een elektrische schok. Dit kan leiden tot ernstig letsel bij personen en schade aan eigendommen.
  • Zorg ervoor dat er geen bedrading of leidingen in de muur zitten op de beoogde montageplaats.
• Als de oplader niet aan de muur is gemonteerd zoals beschreven in deze gebruikershandleiding, kunnen de oplader of de accu vallen of kan de oplader oververhit raken. Dit kan leiden tot letsel bij personen en schade aan eigendommen.
  • Monteer de oplader aan een muur zoals beschreven in deze gebruikershandleiding.
• Als de oplader aan de muur is gemonteerd met de accu erin, kan de accu uit de oplader vallen. Dit kan leiden tot letsel bij personen en schade aan eigendommen.
  • Monteer de oplader eerst aan de muur voordat u de accu plaatst.

Vervoeren

Trimmer

• De trimmer kan tijdens transport kantelen of verschuiven. Dit kan leiden tot persoonlijk letsel en schade aan eigendommen.
  •
    Verwijder de accu.
  • Zet de trimmer vast met sjorbanden of een net om te voorkomen dat hij kantelt en beweegt.

Accu

• De accu is niet beschermd tegen alle omgevingsomstandigheden. De accu kan beschadigd raken als deze wordt blootgesteld aan bepaalde omgevingsomstandigheden en er kan schade aan eigendommen ontstaan.
  • Vervoer nooit een beschadigde accu.
• De accu kan tijdens transport kantelen of verschuiven. Dit kan leiden tot letsel bij personen en schade aan eigendommen.
  • Verpak de accu zodanig dat deze niet kan bewegen.
  • Zet de verpakking vast zodat deze niet kan bewegen.

Oplader

• De oplader kan tijdens transport kantelen of bewegen. Dit kan leiden tot persoonlijk letsel en schade aan eigendommen.
  • Trek de stekker uit het stopcontact.
  • Verwijder de accu.
  • Zet de oplader vast met sjorbanden, riemen of een net om te voorkomen dat deze kantelt en beweegt.
• De aansluitkabel mag niet worden gebruikt om de oplader te dragen. De aansluitkabel en de oplader kunnen beschadigd raken.

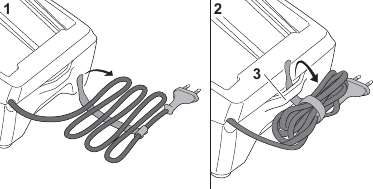

  • Wikkel de aansluitkabel op en bevestig deze aan de oplader.

Opslaan

Trimmer

• Kinderen zijn zich niet bewust van en kunnen de gevaren van een trimmer niet inschatten en kunnen ernstig gewond raken.
  •
    Verwijder de accu.
  • Bewaar de trimmer buiten het bereik van kinderen.
• Vocht kan de elektrische contacten op de trimmer en metalen onderdelen aantasten. Dit kan de trimmer beschadigen.
  •
    Verwijder de accu.
  • Bewaar de trimmer in een schone en droge toestand.

Accu

• Kinderen zijn zich niet bewust van en kunnen de gevaren van de accu niet inschatten. Kinderen kunnen ernstig gewond raken.
  • Bewaar de accu buiten het bereik van kinderen.
• De accu is niet beschermd tegen alle omgevingsomstandigheden. Als de accu wordt blootgesteld aan bepaalde omgevingsomstandigheden, kan de accu onherstelbaar beschadigd raken.
  • Bewaar de accu in een schone en droge toestand.
  • Bewaar de accu in een afgesloten ruimte.
  • Bewaar de accu gescheiden van de bosmaaier.
  • Als de accu in de oplader wordt bewaard, trek dan de stekker uit het stopcontact en bewaar de accu met een laadstatus tussen 40% en 60% (2 groene leds branden).
  • Bewaar de accu niet buiten de aangegeven temperatuurgrenzen.

Oplader

• Kinderen zijn zich niet bewust van en kunnen de gevaren van een oplader niet inschatten. Kinderen kunnen ernstig gewond raken of overlijden.
  • Trek de stekker uit het stopcontact.
  • Bewaar de oplader buiten het bereik van kinderen.
• De oplader is niet beschermd tegen alle omgevingsomstandigheden. Als de oplader wordt blootgesteld aan bepaalde omgevingsomstandigheden, kan de oplader beschadigd raken.
  • Trek de stekker uit het stopcontact.
  • Als de oplader heet is: laat de oplader afkoelen.
  • Bewaar de oplader op een schone, droge plaats.
  • Bewaar de oplader in een afgesloten ruimte.
  • Bewaar de oplader niet buiten de aangegeven temperatuurgrenzen.
• De aansluitkabel mag niet worden gebruikt om de oplader te dragen of om de oplader op te hangen. De aansluitkabel en de oplader kunnen beschadigd raken.
  • Houd de oplader met een stevige greep vast aan de behuizing. De oplader is voorzien van een handgreep om het oppakken van de oplader te vergemakkelijken.
  • Hang de oplader aan de wandmontage.

Reinigen, onderhoud en reparatie

• De bosmaaier kan onbedoeld starten als de accu tijdens reinigings-, onderhouds- of reparatiewerkzaamheden is geplaatst. Dit kan leiden tot ernstig letsel bij personen en schade aan eigendommen.
  •
    Verwijder de accu.
• Agressieve reinigingsmiddelen, een waterstraal of puntige voorwerpen kunnen de trimmer, deflector, snijaccessoire, accu en de oplader beschadigen. Als de trimmer, deflector, snijaccessoire, accu of oplader niet correct worden gereinigd, werken de onderdelen mogelijk niet meer goed of worden veiligheidsvoorzieningen buiten werking gesteld. Ze kunnen ernstig letsel bij personen veroorzaken.
  • Reinig de trimmer, deflector, snijaccessoire, accu en oplader zoals beschreven in deze gebruiksaanwijzing.
• Als de trimmer, deflector, snijaccessoire, accu en oplader niet goed worden onderhouden of gerepareerd, werken de onderdelen mogelijk niet meer goed of worden veiligheidsvoorzieningen buiten werking gesteld. Dit kan leiden tot ernstig of dodelijk letsel bij personen.
  • Probeer de trimmer, deflector, snijaccessoire, accu of oplader niet te onderhouden of te repareren.
  • Als de trimmer, deflector, snijaccessoire, accu of de oplader onderhoud of reparatie vereisen: neem contact op met uw STIHL-dealer voor hulp.

Trimmer voorbereiden voor gebruik

De bosmaaier voorbereiden voor gebruik

De volgende stappen moeten worden uitgevoerd voordat met het werk wordt begonnen:

• Zorg ervoor dat de volgende componenten in veilige staat verkeren:
  • Bosmaaier.
  • Deflector.
  • Maaihoofd.
  • Accu.
  • Oplader.
• Controleer de accu.
• Laad de accu volledig op.
• Reinig de bosmaaier.
• Monteer de deflector.
• Monteer de lusgreep.
• Pas de lengte van de schacht aan.
• Pas de lusgreep aan.
• Controleer de bedieningselementen.
• Als u dit werk niet kunt uitvoeren: Gebruik uw bosmaaier niet en neem contact op met uw STIHL-dealer voor hulp.

De accu opladen, LED's

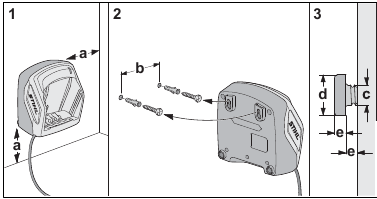

De oplader aan een muur monteren

De oplader kan aan een muur worden gemonteerd.

• Monteer de oplader aan een muur in overeenstemming met de volgende voorwaarden:
  • Geschikt bevestigingsmateriaal wordt gebruikt.
  • De oplader is horizontaal.

Aan de volgende afmetingen is voldaan:

• A = minstens 100 mm
• B (voor AL 101) = 75 mm
• B (voor AL 301, AL 501) = 100 mm
• B (voor AL 500) = 120 mm
• c = 4,5 mm
• D = 9 mm
• e = 2,5 mm

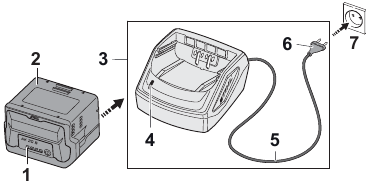

De accu opladen

De oplaadtijd is afhankelijk van verschillende factoren, bijvoorbeeld de accutemperatuur of de omgevingstemperatuur. Voor optimale prestaties dient u zich te houden aan de aanbevolen temperatuurbereiken. De werkelijke oplaadtijd kan afwijken van de aangegeven oplaadtijd. De oplaadtijd wordt aangegeven op www.stihl.com/charging-times.

Het laadproces start automatisch wanneer de stekker in een stopcontact wordt gestoken en de accu in de oplader wordt geplaatst. De oplader schakelt automatisch uit wanneer de accu volledig is opgeladen.

De accu en de oplader worden warm tijdens het opladen.

• Steek de stekker (6) in een gemakkelijk toegankelijk stopcontact (7).
  De oplader (3) zal een zelftest uitvoeren. De LED (4) zal ongeveer 1 seconde groen en ongeveer 1 seconde rood oplichten.
• Het aansluitsnoer (5) leiden.
• Plaats de accu (2) in de geleiders in de oplader (3) en druk hem tot aan de aanslag naar achteren. De LED (4) brandt groen. De LED's (1) branden groen en de accu (2) wordt opgeladen.
• Wanneer de LED (4) en de LED's (1) op de accu niet meer oplichten: De accu (2) is volledig opgeladen en kan uit de oplader (3) worden verwijderd.
• Als de oplader (3) niet meer nodig is: Koppel de stekker (6) los van het stopcontact (7).

De laadstatus weergeven

• Druk op de drukknop (1). De LED's lichten ongeveer 5 seconden groen op en geven de laadstatus aan.
• Als de LED aan de rechterkant groen knippert: Laad de accu op.

LED's op de accu

De LED's kunnen de laadstatus of storingen weergeven. De LED's kunnen groen of rood oplichten of knipperen.

De laadstatus wordt aangegeven wanneer de LED's groen oplichten of knipperen.

• Als de LED's rood oplichten of knipperen: Probleemoplossing.
  Storing in trimmer of accu.

LED op de oplader

De LED geeft de bedrijfsstatus van de oplader aan. Als de LED groen oplicht, wordt de accu opgeladen.

• Als de LED rood knippert: Verhelp de storing.
  Storing in de oplader.

De trimmer monteren

De deflector monteren

• Schakel de trimmer uit en verwijder de accu.

  Het mes voor het beperken van de draad (1) is al in de deflector (2) geïnstalleerd en mag niet worden verwijderd.
• Duw de deflector (2) tot aan de aanslag in de geleiders op de behuizing.
  De deflector (2) zit strak tegen de behuizing.
• Steek de schroeven (3) erin en draai ze stevig vast.

De deflector (2) mag niet meer worden verwijderd.

Het maaihoofd monteren en verwijderen

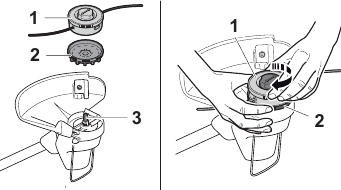

Het maaihoofd monteren

• Schakel de trimmer uit en verwijder de accu.

• Plaats het ventilatorwiel (2) op de schacht (3) met de ventilatorbladen naar beneden gericht.
  Als het ventilatorwiel niet is gemonteerd, wordt de motor niet goed gekoeld en zal de trimmer tijdens bedrijf uitvallen.
• Houd het ventilatorwiel (2) met één hand stil.
• Plaats het maaihoofd (1) op de schacht (3), draai het met de hand met de klok mee en draai het stevig vast.

Het maaihoofd verwijderen

• Schakel de trimmer uit en verwijder de accu.
• Houd het ventilatorwiel (2) met één hand stil.
• Schroef het maaihoofd (1) tegen de klok in los.
• Verwijder het ventilatorwiel.

De lusgreep monteren

• Schakel de trimmer uit en verwijder de accu.

• Lijn de lusgreep (2) zo uit dat de uitsparing voor de stermoermoer (1) zich aan de rechterkant van de bedieningshendel bevindt en de openingen in de lusgreep (2) naar de bediener zijn gericht.
• Spreid de uiteinden van de lusgreep (2) uit elkaar en duw deze op de bedieningshendel totdat deze in de juiste positie vastklikt.
• Steek de schroef (3) door het gat.
• Plaats de stermoermoer (1) en draai deze vast.

De lusgreep (2) mag niet meer worden verwijderd.

De trimmer aanpassen voor de gebruiker

De schachtlengte aanpassen

De lengte van de schacht kan worden aangepast aan de lengte en het bereik van de gebruiker.

• Schakel de bosmaaier uit en verwijder de accu.
• Houd de bedieningshendel vast.

• Druk op de vergrendelingsknop (1) en houd deze in die positie.
• Trek of duw de schacht (2) naar de gewenste positie.
• Laat de vergrendelingsknop (1) los.
• Beweeg de schacht (2) heen en weer totdat deze vastklikt.

De lusgreep aanpassen

De lusgreep kan in verschillende posities worden gezet, afhankelijk van de lengte en het bereik van de gebruiker.

• Schakel de trimmer uit en verwijder de accu.

• Draai de stermoermoer (1) los.
• Draai de lusgreep (2) naar de gewenste positie.
• Draai de stermoermoer (1) stevig vast.

De accu verwijderen en plaatsen

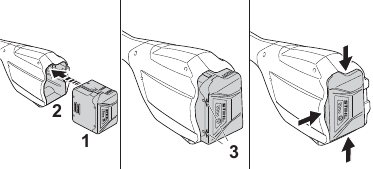

De accu plaatsen

• Plaats de accu (1) in het accuvak (2) en druk deze aan totdat u een klik hoort.
  Pijlen (3) op de accu (1) zijn nog steeds zichtbaar en de accu (1) wordt stevig in het accuvak (2) vastgehouden. Er is geen elektrisch contact tussen de trimmer en de accu (1).
• Duw de accu (1) tot aan de aanslag in het accuvak (2).
  De accu (1) vergrendelt met een tweede klik en ligt gelijk met de behuizing van de trimmer.

De accu verwijderen

• Houd één hand voor het accuvak zodat de accu (2) er niet uit kan vallen.

• Druk met uw andere hand op de vergrendelingshendel (1) en houd deze ingedrukt.
  De accu (2) is nu ontgrendeld en kan worden verwijderd.

De trimmer in- en uitschakelen

De bosmaaier inschakelen

• Houd de bosmaaier stevig vast met één hand op de bedieningshendel, terwijl u uw duim om de greep (3) van de hendel wikkelt.
• Houd de bosmaaier met uw andere hand vast aan de lusgreep, zodat uw duim om de lusgreep wikkelt.

• Gebruik uw duim om de ontgrendelingsschuif (1) in de richting van de lusgreep te duwen en houd deze daar vast.
• Druk met uw hand op de triggervergrendeling (2) en houd deze ingedrukt.
  U kunt nu de ontgrendelingsschuif (1) loslaten.
• Druk met uw wijsvinger op de trekker (4) en houd deze ingedrukt.
  De bosmaaier versnelt en het snijhulpstuk draait.

Uitschakelen

• Laat de trekker en de vergrendelingshendel tegelijkertijd los.
• Wacht tot het snijhulpstuk tot stilstand is gekomen.
• Als het snijhulpstuk blijft draaien: Verwijder de accu en neem contact op met uw STIHL-dealer.
  De trimmer heeft een storing.

De trimmer en batterij testen

De bedieningselementen controleren

Ontgrendelingsschuif, triggervergrendeling en trigger

• Verwijder de batterij.
• Probeer de trekkerhendel over te halen zonder de ontgrendelingsschuif en de triggervergrendeling in te drukken.
• Als de trekker kan worden overgehaald: gebruik uw trimmer niet en neem contact op met uw STIHL dealer voor assistentie.
  De ontgrendelingsschuif of triggervergrendeling is defect.
• Duw met uw duim de ontgrendelingsschuif (1) in de richting van de beugelgreep en houd deze daar vast.
• Druk de triggervergrendelingshendel in en houd deze in die positie.
• Haal de trekker over.
• Laat de trekker, triggervergrendeling en ontgrendelingsschuif los.
• Als de trekker, triggervergrendeling of ontgrendelingsschuif stroef is of niet terugveert naar de stationaire positie: gebruik uw trimmer niet en neem contact op met uw STIHL dealer voor assistentie.
  De trekker, triggervergrendeling of ontgrendelingsschuif is defect.

De trimmer inschakelen

• Plaats de batterij.
• Duw met uw duim de ontgrendelingsschuif (1) in de richting van de beugelgreep en houd deze daar vast.
• Druk de triggervergrendelingshendel in en houd deze in die positie.
• Haal de trekker over en houd deze daar vast.
  Het snijhulpstuk draait.
• Als 3 LED's rood knipperen: Verwijder de batterij en neem contact op met uw STIHL dealer voor assistentie.
  Er is een storing in de trimmer.
• Laat de trekker los.
  Het snijhulpstuk stopt na een korte vertraging met draaien.
• Als het snijhulpstuk blijft draaien: Verwijder de batterij en neem contact op met uw STIHL dealer voor assistentie.
  De trimmer heeft een storing.

De batterij testen

• Druk op de knop op de batterij. De LED's lichten op of knipperen.
• Als de LED's niet oplichten of knipperen: Gebruik de batterij niet en neem contact op met uw STIHL servicedealer.
  Er is een storing in de batterij.

De trimmer bedienen

De bosmaaier vasthouden en geleiden

• Houd de bosmaaier stevig vast met één hand aan de bedieningshandgreep, zodat uw duim om de greep van de bedieningshandgreep is gewikkeld.
• Houd de bosmaaier met de andere hand aan de beugelgreep vast, zodat uw duim de beugelgreep vasthoudt.

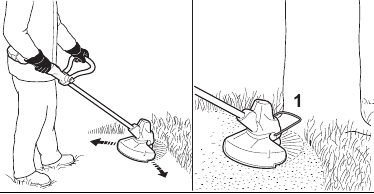

Maaien

De snijhoogte wordt bepaald door de afstand van het snijhulpstuk tot de grond.

• Beweeg de bosmaaier gestaag heen en weer in een boog.
• Loop langzaam op een gecontroleerde manier vooruit.
• Als u met een stootbeschermer werkt: Schuif de stootbeschermer (1) volledig uit.

Voor optimale prestaties dient u zich te houden aan de aanbevolen temperatuurbereiken.

Nylondraad aanpassen

• Tik met de draaiende maaibek op de grond. Er wordt ongeveer 30 mm verse nylondraad doorgevoerd. Het draadbegrenzingsmes in de deflector trimt de maaidraden op de juiste lengte.

De automatische toevoer werkt niet als de maaidraden korter zijn dan 25 mm.

• Schakel de trimmer uit en verwijder de batterij.
• Druk op de knop op de maaikop en houd deze ingedrukt.
• Trek de maaidraden eruit.
• Als de maaidraden niet tot de vereiste lengte kunnen worden uitgetrokken: Installeer een nieuwe spoel met maaidraad.
  De spoel is leeg.

Na het beëindigen van het werk

• Schakel de bosmaaier uit en verwijder de batterij.
• Als de bosmaaier nat is: Laat de bosmaaier drogen.
• Als de batterij vochtig of nat is: Laat de batterij drogen.
• Reinig de bosmaaier.
• Reinig de deflector.
• Reinig het snijhulpstuk.
• Reinig de batterij.

Transport

De bosmaaier vervoeren

• Schakel de bosmaaier uit en verwijder de batterij.
• Stel de schacht in op de kortste lengte.

De bosmaaier dragen

• Draag de bosmaaier in één hand goed uitgebalanceerd aan de schacht, met het snijhulpstuk achter u.

De bosmaaier in de auto vervoeren

• Zet de bosmaaier vast om kantelen en bewegen te voorkomen.

De batterij vervoeren

• Schakel de bosmaaier uit en verwijder de batterij.
• Controleer of de batterij in veilige staat verkeert.
• Verpak de batterij zodanig dat deze niet in de verpakking kan bewegen.
• Zet de verpakking vast zodat deze niet kan bewegen.

De batterij is onderworpen aan de voorschriften voor het vervoer van gevaarlijke goederen. De batterij is geclassificeerd als UN 3480 (lithium-ionbatterijen) en is getest volgens UN Manual Tests and Criteria Part III, Subsection 38.3.

De transportvoorschriften zijn te vinden op www.stihl.com/safety-data-sheets.

De oplader vervoeren

• Haal de stekker uit het stopcontact.
• Verwijder de batterij.
• Wikkel de aansluitkabel op en bevestig deze aan de oplader.
• De oplader in een voertuig vervoeren: Zet de oplader vast met sjorbanden, riemen of een net om te voorkomen dat hij omvalt en beweegt.

Opslag

De bosmaaier opslaan

• Schakel de bosmaaier uit en verwijder de batterij.
• Verwijder de spoel.
• Zorg ervoor dat aan de volgende voorwaarden is voldaan bij het opslaan van de bosmaaier:
  • De bosmaaier kan niet kantelen of verschuiven.
  • De bosmaaier is buiten het bereik van kinderen.
  • De bosmaaier is schoon en droog.

De batterij opslaan

STIHL raadt aan om de batterij in een laadtoestand tussen 40% en 60% te bewaren (2 groene LED's branden).

• De batterij moet zo worden opgeslagen dat aan de volgende voorwaarden is voldaan:
  • De batterij is buiten het bereik van kinderen.
  • De batterij is schoon en droog.
  • De batterij bevindt zich in een afgesloten ruimte.
  • De batterij is gescheiden van de bosmaaier.
  • Als de batterij in de oplader wordt bewaard, koppel dan de stekker los en bewaar de batterij met een laadtoestand tussen 40% en 60% (2 groene LED's branden).
  • Bewaar de batterij niet buiten de gespecificeerde temperatuurgrenzen.

LET OP

• Als de batterij niet wordt opgeslagen zoals beschreven in deze gebruikershandleiding, kan de batterij diep ontladen raken en onherstelbaar beschadigd raken.
  • Laad een ontladen batterij op voordat u deze opslaat. STIHL raadt aan om de laadtoestand van de batterij tussen 40% en 60% te houden (2 groene LED's branden).
  • Bewaar de batterij gescheiden van de bosmaaier.

De oplader opslaan

• Haal de stekker uit het stopcontact.

• Wikkel de aansluitkabel op en bevestig deze aan de oplader.
• Neem de volgende punten in acht bij het opslaan van de oplader:
  • De oplader is buiten het bereik van kinderen.
  • De oplader is schoon en droog.
  • De oplader bevindt zich in een afgesloten ruimte.
  • De oplader hangt niet aan de aansluitkabel of de houder (3) voor de aansluitkabel.
  • Bewaar de oplader niet buiten de gespecificeerde temperatuurgrenzen.

Reinigen

De bosmaaier reinigen

• Schakel de bosmaaier uit en verwijder de batterij.
• Reinig de bosmaaier met een vochtige doek.
• Reinig ventilatieopeningen met een penseel.
• Verwijder vreemde voorwerpen uit het batterijvak en reinig het batterijvak met een vochtige doek.
• Reinig de elektrische contacten in het batterijvak met een penseel of zachte borstel.
• Reinig het gebied onder het ventilatorwiel met een zachte borstel.

De deflector en het snijhulpstuk reinigen

• Schakel de trimmer uit en verwijder de batterij.
• Reinig de deflector en het snijhulpstuk met een vochtige doek of een zachte borstel.

De batterij reinigen

• Reinig de batterij met een vochtige doek.

De oplader reinigen

• Haal de stekker uit het stopcontact.
• Reinig de oplader met een vochtige doek.
• Reinig ventilatieopeningen met een penseel.
• Reinig de elektrische contacten van de oplader met een penseel of een zachte borstel.

Onderhoud

Onderhoudsintervallen
De onderhoudsintervallen zijn afhankelijk van de omgevings- en bedrijfsomstandigheden. STIHL raadt de volgende onderhoudsintervallen aan:

Elke 12 maanden

• Laat de trimmer controleren door een STIHL servicedealer.

Repareren

De trimmer, batterij en oplader repareren
De trimmer, het snijhulpstuk, de batterij en de oplader zijn niet door de gebruiker te onderhouden.

• Als de trimmer of het snijhulpstuk beschadigd is: Gebruik uw trimmer of snijhulpstuk niet en neem contact op met uw STIHL servicedealer.
• Als de batterij een storing heeft of beschadigd is:
  Vervang de batterij.
• Als de oplader een storing heeft of beschadigd is: Vervang de oplader.
• Als de aansluitkabel een storing heeft of beschadigd is: Gebruik de oplader niet en laat de aansluitkabel vervangen door een STIHL servicedealer.

Probleemoplossing

Probleemoplossing van de bosmaaier of accu

Storing	LED's op de accu	Oorzaak	Oplossing
De bosmaaier start niet wanneer deze wordt ingeschakeld.	1 LED knippert groen.	De laadstatus van de accu is te laag.	Laad de accu op.
	1 LED geeft rood licht.	De accu is te warm of te koud.	Verwijder de accu. Laat de accu afkoelen of opwarmen.
	3 LED's knipperen rood.	De bosmaaier heeft een storing.	Verwijder de accu. Reinig de elektrische contacten in het batterijcompartiment. Plaats de accu. Schakel de bosmaaier in. Als 3 LED's rood blijven knipperen: gebruik uw bosmaaier niet en neem contact op met uw STIHL dealer voor hulp.
	3 LED's lichten rood op.	De trimmer is te warm.	Verwijder de accu. Laat de trimmer afkoelen.
	4 LED's knipperen rood.	Er is een storing in de accu.	Verwijder de accu en plaats deze terug. Schakel de bosmaaier in. Als 4 LED's rood blijven knipperen: gebruik de accu niet; neem contact op met een geautoriseerde STIHL dealer.
		Geen elektrisch contact tussen de bosmaaier en de accu.	Verwijder de accu. Reinig de elektrische contacten in het batterijcompartiment. Plaats de accu.
		De bosmaaier of accu is vochtig.	Laat de bosmaaier of accu drogen.
De bosmaaier valt uit tijdens het gebruik.	3 LED's lichten rood op.	De trimmer is te warm.	Verwijder de accu. Laat de trimmer afkoelen.
		Er is een elektrische storing.	Verwijder de accu en plaats deze terug. Schakel de bosmaaier in.
De gebruiksduur van de bosmaaier is te kort.		De accu is niet volledig opgeladen.	Laad de accu volledig op.
		De levensduur van de accu is overschreden.	Vervang de accu.
De maaikop kan niet met de hand worden losgeschroefd.		De maaikop is te strak aangedraaid.	Blokkeer het ventilatiewiel met de stopstift. Schroef de maaikop met de hand los. Verwijder de stopstift.
Het opladen start niet wanneer de accu in de oplader wordt geplaatst.	1 LED geeft rood licht.	De accu is te warm of te koud.	Laat de accu in de oplader zitten. Het opladen start automatisch zodra het toegestane temperatuurbereik is bereikt.

Probleemoplossing van de oplader

Storing	LED op de oplader	Oorzaak	Oplossing
De accu wordt niet opgeladen.	De LED knippert rood.	Geen elektrisch contact tussen de oplader en de accu.	Verwijder de accu. Reinig de contacten op de oplader. Plaats de accu.
		Er is een storing in de oplader.	Gebruik de oplader niet en neem contact op met uw STIHL dealer voor hulp.

Specificaties

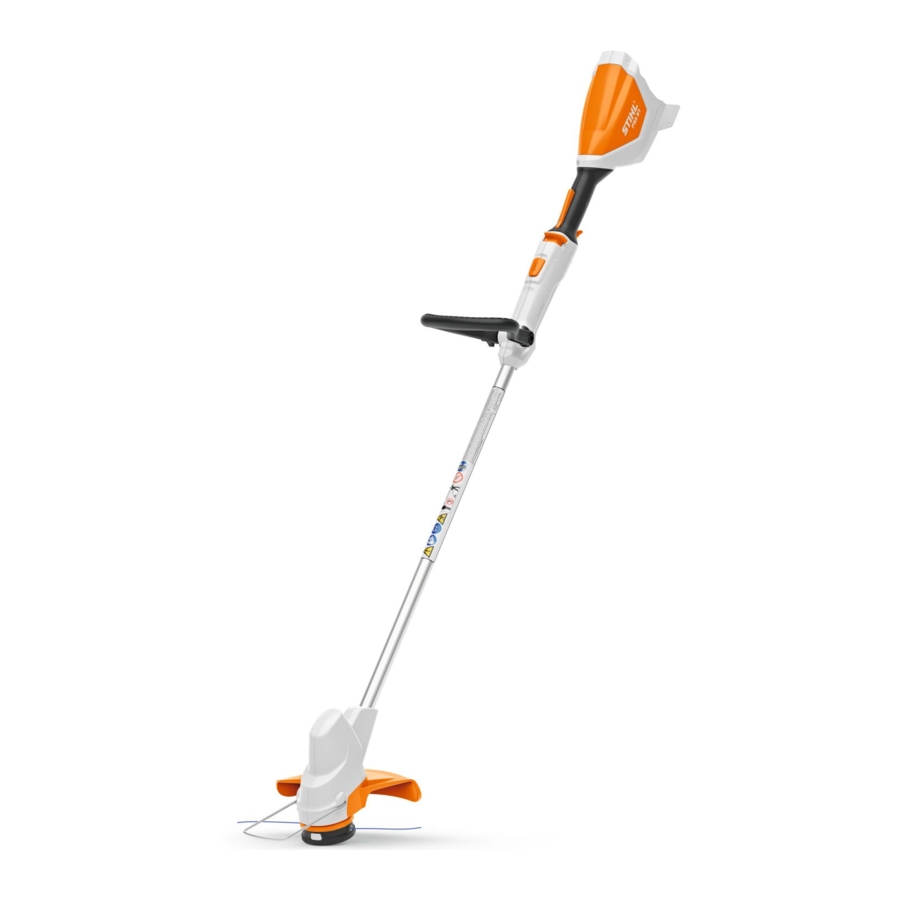

STIHL FSA 57 Bosmaaier

• Goedgekeurde accu: STIHL AK
• Gewicht zonder accu, met snijgereedschap en deflector: 2,7 kg
• Lengte zonder snijhulpstuk: 1490 mm tot 1690 mm

Voor de gebruiksduur, zie www.stihl.com/battery-life.

STIHL AK Accu

• Accutechnologie: lithium-ion
• Spanning: 36 V
• Capaciteit in Ah: zie typeplaatje
• Energie-inhoud in Wh: zie typeplaatje
• Gewicht in kg: zie typeplaatje

STIHL AL 101 Oplader

• Nominale spanning: zie typeplaatje
• Frequentie: zie typeplaatje
• Nominaal vermogen: zie typeplaatje
• Laadstroom: zie typeplaatje

Voor oplaadtijden, zie www.stihl.com/chargingtimes.

Verlengkabel

Als een verlengkabel wordt gebruikt, moet de doorsnede van de geleiders voldoen aan de volgende minimumvereisten – afhankelijk van de netspanning en de lengte van de verlengkabel:

Als de nominale spanning op het typeplaatje 220V tot 240V is:

• Kabellengte tot 20 m: AWG 15 / 1,5 mm²
• Kabellengte 20 m tot 50 m: AWG 13 / 2,5 mm²

Als de nominale spanning op het typeplaatje 100V tot 127V is:

• Kabellengte tot 10 m: AWG 14 / 2,0 mm²
• Kabellengte 10 m tot 30 m: AWG 12 /3,5 mm²

Temperatuurlimieten

• De accu is niet beschermd tegen alle omgevingsomstandigheden. Als de accu wordt blootgesteld aan bepaalde omgevingsomstandigheden, kan deze vlam vatten of exploderen. Dit kan leiden tot ernstig letsel bij mensen en schade aan eigendommen.
  • Laad de accu niet op onder -20 °C of boven 50 °C.
  • Gebruik de bosmaaier, accu of oplader niet onder -20 °C of boven +50 °C.
  • Bewaar de bosmaaier, accu of oplader niet onder -20 °C of boven +70 °C.

Aanbevolen temperatuurbereiken

Voor optimale prestaties van de bosmaaier, accu en oplader, neem de volgende temperatuurbereiken in acht:

• Opladen: 5 °C tot 40 °C
• Gebruik: -10 °C tot +40 °C
• Opslag: -20 °C tot +50 °C

Als de accu wordt opgeladen, gebruikt of opgeslagen buiten de aanbevolen temperatuurbereiken, kunnen de prestaties verminderen.

Als de accu nat of vochtig is, laat de accu dan minstens 48 uur drogen tussen 15 °C en 50 °C en met minder dan 70% luchtvochtigheid. Een hogere luchtvochtigheid kan de droogtijd verlengen.

Geluids- en trillingswaarden

De K-waarde voor het geluidsdrukniveau is 2 dB(A). De K-waarde voor het geluidsvermogenniveau is 2 dB(A). De K-waarde voor het trillingsniveau is 2 m/s².

STIHL adviseert het dragen van gehoorbescherming.

• Geluidsdrukniveau L_pA gemeten volgens IEC 62841-4-4: 74 dB(A)
• Geluidsvermogenniveau L_wA gemeten volgens IEC 62841-4-4: 89 dB(A)
• Trillingsmeting a_hv gemeten volgens IEC 62841-4-4; bedieningshandgreep en lusgreep: 4,0 m/s².

De aangegeven trillingsniveaus zijn gemeten volgens een gestandaardiseerde testmethode en kunnen worden gebruikt als basis voor het vergelijken van elektrisch gereedschap. De trillingsniveaus die daadwerkelijk optreden, kunnen afwijken van de aangegeven waarden, afhankelijk van het type toepassing. De aangegeven trillingsniveaus kunnen worden gebruikt voor een eerste schatting van de trillingsbelasting. De werkelijke trillingsbelasting moet worden geschat. Er kan rekening worden gehouden met de tijden in de schatting wanneer het elektrisch gereedschap is uitgeschakeld en ook wanneer het is ingeschakeld maar zonder belasting draait.

Voor informatie over de naleving van de richtlijn 2002/44/EG betreffende fysische agentia (trillingen), zie www.stihl.com/vib.

REACH

REACH is een EG-verordening en staat voor registratie, evaluatie, autorisatie en beperking van chemische stoffen.
Voor informatie over de naleving van de REACH-verordening, zie www.stihl.com/reach.

Combinaties van snijhulpstukken en deflectoren

STIHL FSA 57 bosmaaier
De volgende maaikoppen kunnen met de deflector worden gemonteerd:

• STIHL AutoCut C 3-2 maaikop:
• met ronde, geluidsarme maaidraad met een diameter van 1,6 mm of 2,0 mm
• PolyCut 3-2 maaikop
• met messen
• met ronde, geluidsarme maaidraad met een diameter van 1,6 mm of 2,0 mm

Reserveonderdelen en accessoires

Deze symbolen geven originele STIHL reserveonderdelen en originele STIHL accessoires aan.

STIHL beveelt het gebruik van originele STIHL reserveonderdelen en accessoires aan.

Ondanks voortdurende marktobservatie kan STIHL de betrouwbaarheid, veiligheid en geschiktheid van reserveonderdelen en accessoires van andere fabrikanten niet beoordelen; STIHL kan dan ook geen garantie geven voor het gebruik van die onderdelen.

Originele STIHL reserveonderdelen en originele STIHL accessoires zijn verkrijgbaar bij STIHL dealers.

Adressen

www.stihl.com

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Inleiding

Dit hoofdstuk bevat de vooraf opgestelde, algemene veiligheidsmaatregelen die zijn gespecificeerd in de norm IEC 62841 voor handgedragen elektrisch gereedschap met motor.

STIHL is verplicht deze teksten te publiceren.

De veiligheidsmaatregelen en waarschuwingen om een elektrische schok te vermijden die worden gegeven onder "Elektrische veiligheid" zijn niet van toepassing op STIHL draadloze producten.

• Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de veiligheidswaarschuwingen verwijst naar elektrisch gereedschap dat op het elektriciteitsnet werkt (met snoer) of elektrisch gereedschap dat op batterijen werkt (draadloos).

Veiligheid van de werkplek

1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere plekken nodigen uit tot ongelukken.
2. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

1. De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een stroomvoorziening die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van 26 Algemene veiligheidswaarschuwingen voor elektrisch gereedschap elektrisch gereedschap dat de schakelaar aan heeft, nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
6. Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.
7. Als er apparaten zijn aangebracht voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
8. Laat de vertrouwdheid die is opgedaan door frequent gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van gereedschap negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel de stekker los van de stroombron en/of verwijder het batterijpakket, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrische gereedschap.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren voor gebruik als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vatbaar voor vastlopen en is gemakkelijker te bedienen.
7. Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische gereedschap voor andere dan de beoogde toepassingen kan leiden tot een gevaarlijke situatie.
8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

Gebruik en onderhoud van batterijgereedschap

1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
3. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
4. Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden geslingerd; vermijd contact. Als er per ongeluk contact optreedt, spoel dan af met water. Als er vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de batterij wordt geslingerd, kan irritatie of brandwonden veroorzaken.
5. Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
6. Stel een batterijpakket of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
7. Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.

Onderhoud

1. Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.
2. Onderhoud nooit beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidswaarschuwingen voor grastrimmers, bosmaaiers en motorzagen

1. Gebruik de machine niet bij slechte weersomstandigheden, vooral niet als er een risico op bliksem is. Dit verhoogt het risico om door de bliksem te worden getroffen.
2. Inspecteer het gebied waar de machine zal worden gebruikt grondig op wilde dieren. Wilde dieren kunnen tijdens het gebruik door de machine gewond raken.
3. Inspecteer het gebied waar de machine zal worden gebruikt grondig en verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen. Weggeslingerde voorwerpen kunnen persoonlijk letsel veroorzaken.
4. Controleer voor gebruik van de machine altijd visueel of het mes en de mesassemblage niet beschadigd zijn. Beschadigde onderdelen verhogen het risico op letsel.
5. Volg de instructies voor het verwisselen van accessoires. Onvoldoende aangedraaide mesbeveiligingsmoeren of -bouten kunnen het mes beschadigen of ervoor zorgen dat het losraakt.
6. Het nominale toerental van het mes moet minstens gelijk zijn aan het maximale toerental dat op de machine is aangegeven. Messen die sneller draaien dan hun nominale toerental kunnen breken en uit elkaar vliegen.
7. Draag oog-, oor-, hoofd- en handbescherming. Geschikte beschermingsmiddelen verminderen persoonlijk letsel door rondvliegend vuil of onbedoeld contact met de snijlijn of het mes.
8. Draag tijdens het gebruik van de machine altijd antislip- en veiligheidsschoeisel. Gebruik de machine niet op blote voeten of met open sandalen. Dit vermindert de kans op voetletsel door contact met de bewegende messen of lijnen.
9. Draag tijdens het gebruik van de machine altijd veiligheidsschoeisel. Gebruik de machine niet op blote voeten of met open sandalen. Dit vermindert de kans op voetletsel door contact met een bewegend mes, een lijn of een mes.
10. Draag tijdens het gebruik van de machine altijd een lange broek. Blootgestelde huid verhoogt de kans op letsel door weggeslingerde voorwerpen.
11. Houd omstanders uit de buurt tijdens het gebruik van de machine. Weggeslingerd vuil kan leiden tot ernstig persoonlijk letsel.
12. Gebruik altijd twee handen bij het gebruik van de machine. Het vasthouden van de machine met beide handen voorkomt verlies van controle.
13. Houd de machine alleen vast aan geïsoleerde grijpvlakken, omdat de snijlijn of het mes in contact kan komen met verborgen bedrading of het eigen snoer. Snijlijnen of messen die in contact komen met een "stroomvoerende" draad kunnen blootliggende metalen onderdelen van de machine "stroomvoerend" maken en de bediener een elektrische schok geven.
14. Zorg altijd voor een goede basis en gebruik de machine alleen als u op de grond staat. Gladde of onstabiele oppervlakken kunnen leiden tot verlies van evenwicht of controle over de machine.
15. Gebruik de machine niet op overdreven steile hellingen. Dit vermindert het risico op verlies van controle, uitglijden en vallen, wat kan leiden tot persoonlijk letsel.
16. Zorg er bij het werken op hellingen altijd voor dat u stevig staat, werk altijd dwars op de hellingen, nooit omhoog of omlaag, en wees uiterst voorzichtig bij het veranderen van richting. Dit vermindert het risico op verlies van controle, uitglijden en vallen, wat kan leiden tot persoonlijk letsel.
17. Houd alle delen van het lichaam uit de buurt van het mes of de snijlijn wanneer de machine in werking is. Voordat u de machine start, moet u ervoor zorgen dat het mes of de snijlijn niets raakt. Een moment van onoplettendheid tijdens het gebruik van de machine kan leiden tot letsel aan uzelf of anderen.
18. Gebruik de machine niet boven heuphoogte. Dit helpt onbedoeld contact met het mes of de snijlijn te voorkomen en zorgt voor een betere controle over de machine in onverwachte situaties.
19. Wees bij het doorsnijden van kreupelhout of boompjes die onder spanning staan, alert op terugvering. Wanneer de spanning in de houtvezels wordt losgelaten, kan het kreupelhout of boompje de bediener raken en/of de machine uit de hand slaan.
20. Wees uiterst voorzichtig bij het doorsnijden van kreupelhout en boompjes. Het slanke materiaal kan het mes vastgrijpen en naar u toe slaan of u uit evenwicht brengen.
21. Houd de controle over de machine en raak geen messen of snijlijnen en andere gevaarlijke bewegende onderdelen aan terwijl ze nog in beweging zijn. Dit vermindert het risico op letsel door bewegende onderdelen.
22. Draag de machine met de machine uitgeschakeld en uit de buurt van uw lichaam. Een juiste hantering van de machine vermindert de kans op onbedoeld contact met een bewegend mes of een snijlijn.
23. Plaats bij het transporteren of opbergen van de machine altijd de afdekking op metalen messen. Een juiste hantering van de machine vermindert de kans op onbedoeld contact met het mes.
24. Gebruik alleen vervangende messen, snijlijnen, snijkoppen en messen die door de fabrikant zijn gespecificeerd. Onjuiste vervangingsonderdelen kunnen het risico op breuk en letsel vergroten.
25. Zorg er bij het verwijderen van vastgelopen materiaal of het uitvoeren van onderhoud aan de machine voor dat de schakelaar is uitgeschakeld en het batterijpakket is verwijderd. Onverwacht starten van de machine tijdens het verwijderen van vastgelopen materiaal of het uitvoeren van onderhoud kan leiden tot ernstig persoonlijk letsel.

www.stihl.com

Referenties

• STIHL Batterijen: Gebruikstijden & Oplaadtijden | STIHL | STIHL
• STIHL Veiligheidsinformatiebladen: Volledig overzicht | STIHL
• STIHL Batterijen: Gebruikstijden & Oplaadtijden | STIHL | STIHL
• Informatie over de Richtlijn Fysische Agentia Trillingen | STIHL
• REACH-verordening met betrekking tot onze producten | STIHL
• STIHL Internationale website - Uw fabrikant voor elektrisch tuingereedschap | STIHL

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Stihl FSA 57 Handleiding

Beschikbare talen
