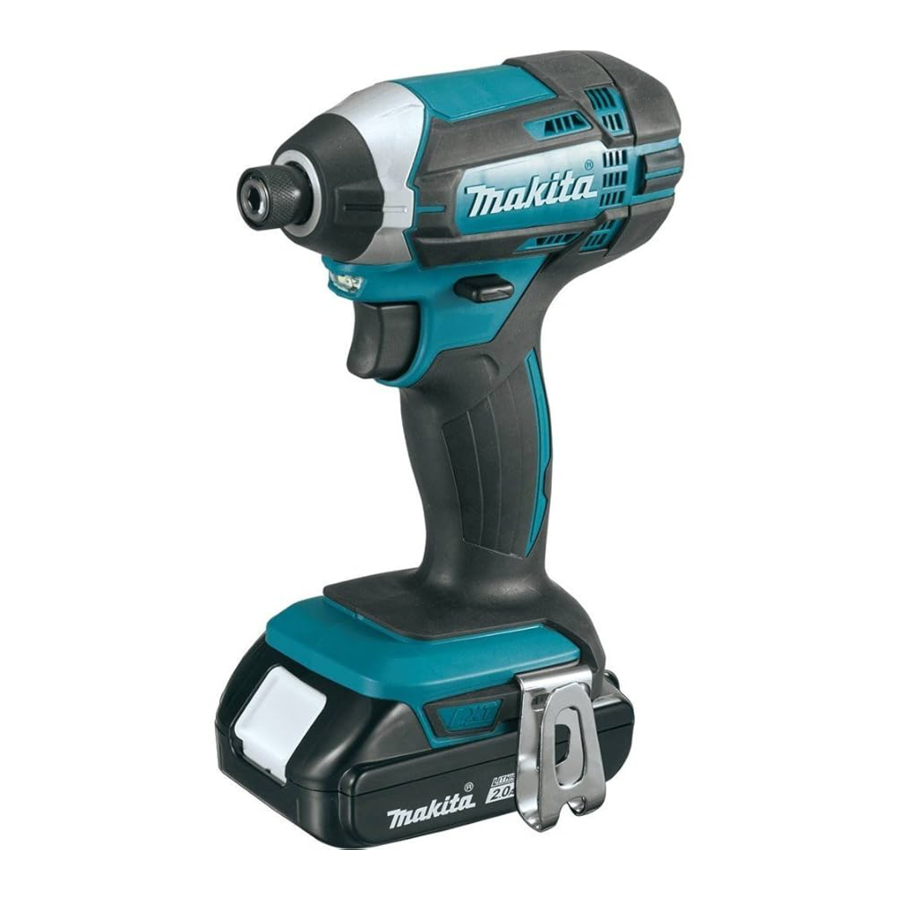

Makita XDT11 Handleiding

SPECIFICATIES

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.
• Specificaties en batterijpatroon kunnen van land tot land verschillen.
• Gewicht, met batterijpatroon, volgens EPTA-procedure 01/2003

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of door een batterij aangedreven (snoerloos) elektrisch gereedschap.

Veiligheid van de werkplek

1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

Elektrische veiligheid

1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd aanraking van het lichaam met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam is geaard.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Wanneer u buitenshuis met elektrisch gereedschap werkt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
6. Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u aan het doen bent en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die voor de juiste omstandigheden wordt gebruikt, vermindert persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar erop nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel de stekker los van de stroombron en/of het batterijpakket van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en alle andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Als het beschadigd is, laat het elektrisch gereedschap dan voor gebruik repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Gebruik en onderhoud van batterijgereedschap

1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type batterijpakket kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
3. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
4. Onder ongunstige omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken

Onderhoud

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
2. Volg de instructies voor het smeren en verwisselen van accessoires.
3. Houd de handgrepen droog, schoon en vrij van olie en vet.

Veiligheidswaarschuwingen voor snoerloze slagschroevendraaiers

1. Houd het elektrisch gereedschap vast aan de geïsoleerde grijpvlakken, wanneer u een handeling uitvoert waarbij de bevestiger in contact kan komen met verborgen bedrading. Bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad kunnen blootgestelde metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven
2. Zorg er altijd voor dat u stevig staat. Zorg ervoor dat er niemand onder staat wanneer u het gereedschap op hoge locaties gebruikt.
3. Houd het gereedschap stevig vast.
4. Draag gehoorbeschermers.
5. Raak de bit of het werkstuk niet direct na gebruik aan. Ze kunnen extreem heet zijn en uw huid verbranden.
6. Houd uw handen uit de buurt van draaiende onderdelen.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) de strikte naleving van de veiligheidsregels voor het betreffende product NIET vervangen.
MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding worden vermeld, kan leiden tot ernstig persoonlijk letsel.

Symbolen

Het volgende toont de symbolen die voor het gereedschap worden gebruikt.

V	volt
	gelijkstroom
no	onbelast toerental
.../min r/min	omwentelingen of heen en weer gaande bewegingen per minuut
	aantal slagen

Belangrijke veiligheidsinstructies voor de batterijpatroon

1. Lees, voordat u de batterijpatroon gebruikt, alle instructies en waarschuwingsmarkeringen op (1) de batterijlader, (2) de batterij en (3) het product dat de batterij gebruikt.
2. Demonteer de batterijpatroon niet.
3. Als de gebruiksduur overmatig korter is geworden, stop dan onmiddellijk met het gebruik. Dit kan leiden tot een risico op oververhitting, mogelijke brandwonden en zelfs een explosie.
4. Als er elektrolyt in uw ogen komt, spoel ze dan uit met schoon water en zoek onmiddellijk medische hulp. Dit kan leiden tot verlies van uw gezichtsvermogen.
5. Sluit de batterijpatroon niet kort:
   1. Raak de aansluitingen niet aan met geleidend materiaal.
   2. Vermijd het opbergen van de batterijpatroon in een container met andere metalen voorwerpen, zoals spijkers, munten, enz.
   3. Stel de batterijpatroon niet bloot aan regen.
      Een kortsluiting in de batterij kan een grote stroom veroorzaken, oververhitting, mogelijke brandwonden en zelfs een storing.

6. Bewaar het gereedschap en de batterijpatroon niet op locaties waar de temperatuur 50 °C (122 °F) kan bereiken of overschrijden.
7. Verbrand de batterijpatroon niet, zelfs niet als deze ernstig beschadigd of volledig versleten is. De batterijpatroon kan in brand exploderen.
8. Wees voorzichtig om de batterij niet te laten vallen of erop te slaan.
9. Gebruik geen beschadigde batterij.
10. Volg uw lokale voorschriften met betrekking tot het weggooien van de batterij.

BEWAAR DEZE INSTRUCTIES.

Tips voor het behouden van een maximale batterijduur

1. Laad de batterijpatroon op voordat deze volledig is ontladen. Stop altijd de werking van het gereedschap en laad de batterijpatroon op wanneer u merkt dat het gereedschap minder vermogen heeft.
2. Laad nooit een volledig opgeladen batterijpatroon op. Overladen verkort de levensduur van de batterij.
3. Laad de batterijpatroon op bij een kamertemperatuur van 10 ºC -40 ºC (50 ºF- 104 ºF). Laat een hete batterijpatroon afkoelen voordat u deze oplaadt.
4. Laad de batterijpatroon op als u deze lange tijd niet gebruikt (langer dan zes maanden).

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u de functie van het gereedschap aanpast of controleert.

Accu plaatsen of verwijderen

Schakel het gereedschap altijd uit voordat u de accu plaatst of verwijdert.

Houd het gereedschap en de accu stevig vast bij het plaatsen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen ze uit uw handen glippen en schade aan het gereedschap en de accu en persoonlijk letsel veroorzaken.

1. Rode indicator
2. Knop
3. Accu

Om de accu te verwijderen, schuift u deze uit het gereedschap terwijl u de knop aan de voorkant van de accu verschuift. Om de accu te plaatsen, lijnt u de tong van de accu uit met de groef in de behuizing en schuift u deze op zijn plaats. Steek hem helemaal in totdat hij met een kleine klik op zijn plaats vastklikt. Als u de rode indicator aan de bovenkant van de knop ziet, is deze niet volledig vergrendeld.

Plaats de accu altijd volledig totdat de rode indicator niet meer te zien is. Zo niet, dan kan hij per ongeluk uit het gereedschap vallen, waardoor u of iemand in uw buurt letsel oploopt.

Plaats de accu niet met geweld. Als de accu niet gemakkelijk naar binnen schuift, is deze niet correct geplaatst.

Accubeveiligingssysteem

Lithium-ionaccu met stermarkering.

1. Stermarkering

Lithium-ionaccu's met een stermarkering zijn uitgerust met een beveiligingssysteem. Dit systeem schakelt automatisch de stroom naar het gereedschap uit om de levensduur van de accu te verlengen.
Het gereedschap stopt automatisch tijdens het gebruik als het gereedschap en/of de accu zich in een van de volgende omstandigheden bevinden:

Overbelast:
Het gereedschap wordt bediend op een manier waardoor het een abnormaal hoge stroom trekt. Laat in deze situatie de schakelaar op het gereedschap los en stop de toepassing die ervoor zorgde dat het gereedschap overbelast raakte. Haal vervolgens de schakelaar weer over om opnieuw te starten.
Als het gereedschap niet start, is de accu oververhit. Laat de accu in deze situatie afkoelen voordat u de schakelaar weer overhaalt.

Lage accuspanning:
De resterende accucapaciteit is te laag en het gereedschap werkt niet. Verwijder en laad in deze situatie de accu op.

De resterende accucapaciteit aangeven

Alleen voor accu's met "B" aan het einde van het modelnummer.

2. Indicatorlampen
3. Controleknop

Druk op de controleknop op de accu om de resterende accucapaciteit aan te geven. De indicatorlampen gaan enkele seconden branden.

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de indicatie enigszins afwijken van de werkelijke capaciteit.

Schakelaarbediening

1. Schakelaar

Controleer altijd of de schakelaar goed werkt en terugkeert naar de "OFF" (UIT) stand wanneer deze wordt losgelaten voordat u de accu in het gereedschap plaatst.

Om het gereedschap te starten, trekt u gewoon aan de schakelaar. De snelheid van het gereedschap wordt verhoogd door de druk op de schakelaar te verhogen. Laat de schakelaar los om te stoppen.

De voorste lamp laten branden

1. Lamp

Kijk niet in het licht en bekijk de lichtbron niet rechtstreeks.

Trek aan de schakelaar om de lamp te laten branden. De lamp blijft branden zolang de schakelaar wordt ingedrukt.
De lamp gaat 10-15 seconden na het loslaten van de schakelaar uit.

OPMERKING: Gebruik een droge doek om het vuil van de lens van de lamp te vegen. Zorg ervoor dat u de lens van de lamp niet bekrast, anders kan dit de verlichting verminderen

Schakelaar voor achteruit draaien

1. Schakelhendel voor achteruit draaien

Controleer altijd de draairichting voor gebruik.

Gebruik de schakelaar voor achteruit draaien pas als het gereedschap volledig tot stilstand is gekomen. Het wijzigen van de draairichting voordat het gereedschap stopt, kan het gereedschap beschadigen

Zet de schakelhendel voor achteruit draaien altijd in de neutrale stand als u het gereedschap niet gebruikt.

Dit gereedschap heeft een schakelaar voor achteruit draaien om de draairichting te wijzigen. Druk de schakelhendel voor achteruit draaien vanaf de A-zijde in voor een draairichting met de klok mee of vanaf de B-zijde voor een draairichting tegen de klok in.

Wanneer de schakelhendel voor achteruit draaien in de neutrale stand staat, kan de schakelaar niet worden ingedrukt

MONTAGE

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u werkzaamheden aan het gereedschap uitvoert.

Schroefbit/dop plaatsen of verwijderen

Gebruik alleen het schroefbit/de dop die in de afbeelding wordt weergegeven. Gebruik geen ander schroefbit/andere dop.

1. Schroefbit
2. Huls

Om het schroefbit te plaatsen, steekt u het zo ver mogelijk in de huls.

1. Schroefbit
2. Huls

Om het schroefbit te verwijderen, trekt u de huls in de richting van de pijl en trekt u het schroefbit eruit.

OPMERKING: Als het schroefbit niet diep genoeg in de huls is gestoken, keert de huls niet terug naar zijn oorspronkelijke positie en wordt het schroefbit niet vastgezet. Probeer in dit geval het bit opnieuw te plaatsen volgens de bovenstaande instructies.

OPMERKING: Wanneer het moeilijk is om het schroefbit te plaatsen, trekt u de huls en steekt u deze zo ver mogelijk in de huls.

OPMERKING: Nadat u het schroefbit hebt geplaatst, moet u ervoor zorgen dat het stevig vastzit. Als het eruit komt, gebruik het dan niet.

Haak plaatsen

1. Groef
2. Haak
3. Schroef

De haak is handig om het gereedschap tijdelijk op te hangen. Deze kan aan beide zijden van het gereedschap worden geïnstalleerd. Om de haak te installeren, steekt u deze in een groef in de gereedschapsbehuizing aan een van beide zijden en zet u deze vast met een schroef. Om te verwijderen, draait u de schroef los en haalt u deze eruit.

WERKING

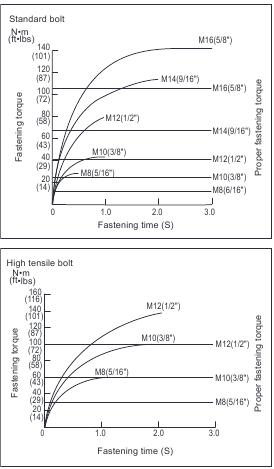

Het juiste aanhaalmoment kan verschillen afhankelijk van het type of de grootte van de schroef/bout, het materiaal van het te bevestigen werkstuk, enz. De relatie tussen aanhaalmoment en bevestigingstijd wordt weergegeven in de afbeeldingen.

Houd het gereedschap stevig vast en plaats de punt van het schroefbit in de schroefkop. Oefen voorwaartse druk uit op het gereedschap in die mate dat het bit niet van de schroef glijdt en zet het gereedschap aan om de werking te starten.

LET OP: Als u een reserveaccu gebruikt om de bewerking voort te zetten, laat u het gereedschap minstens 15 minuten rusten.

OPMERKING: Gebruik het juiste bit voor de kop van de schroef/bout die u wilt gebruiken.

OPMERKING: Wanneer u een M8 of kleinere schroef vastdraait, kiest u een juiste slagkracht en past u de druk op de schakelaar zorgvuldig aan, zodat de schroef niet beschadigd raakt.

OPMERKING: Houd het gereedschap recht op de schroef gericht.

OPMERKING: Als de slagkracht te sterk is, draait u de schroef langer vast dan in de afbeeldingen wordt weergegeven, de schroef of de punt van het schroefbit kan overbelast, gestript, beschadigd, enz. raken. Voer voordat u met uw klus begint altijd een testbewerking uit om de juiste bevestigingstijd voor uw schroef te bepalen.

Het aanhaalmoment wordt beïnvloed door een grote verscheidenheid aan factoren, waaronder de volgende. Controleer na het vastdraaien altijd het aanhaalmoment met een momentsleutel.

1. Wanneer de accu bijna volledig is ontladen, daalt de spanning en wordt het aanhaalmoment verminderd.
2. Schroefbit of dop Als u niet de juiste maat schroefbit of dop gebruikt, zal dit een vermindering van het aanhaalmoment veroorzaken.
3. Bout
   • Ook al zijn de momentcoëfficiënt en de klasse van de bout hetzelfde, het juiste aanhaalmoment zal verschillen afhankelijk van de diameter van de bout.
   • Ook al zijn de diameters van de bouten hetzelfde, het juiste aanhaalmoment zal verschillen afhankelijk van de momentcoëfficiënt, de klasse van de bout en de boutlengte.
4. De manier waarop het gereedschap wordt vastgehouden of het materiaal van de aan te draaien positie heeft invloed op het aanhaalmoment.
5. Het bedienen van het gereedschap op lage snelheid zal een vermindering van het aanhaalmoment veroorzaken.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u probeert inspectie of onderhoud uit te voeren.

LET OP: Gebruik nooit benzine, benzeen, verdunner, alcohol of iets dergelijks. Dit kan verkleuring, vervorming of scheuren veroorzaken.

Koolborstels vervangen

1. Limietmarkering

Vervangen wanneer ze tot de limietmarkering zijn versleten. Houd de koolborstels schoon en vrij om in de houders te glijden. Alle koolborstels moeten tegelijkertijd worden vervangen. Gebruik alleen identieke koolborstels.

1. Gebruik een schroevendraaier om twee schroeven te verwijderen en verwijder vervolgens de achterklep.

1. Achterklep
2. Schroef

2. Til het armgedeelte van de veer op en plaats het vervolgens in het verzonken gedeelte van de behuizing met een schroevendraaier met een smalle schacht of iets dergelijks.

   1. Verzonken gedeelte
   2. Veer
   3. Arm

3. Gebruik een tang om de koolborsteldoppen van de koolborstels te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe en plaats de koolborsteldoppen in omgekeerde volgorde terug.

   1. Koolborstelkap
4. Zorg ervoor dat u de draad aan de tegenovergestelde kant van de arm plaatst.

   1. Draad
   2. Koolborstelkap
5. Zorg ervoor dat de koolborsteldoppen stevig in de gaten in de borstelhouders passen.

   1. Gat
   2. Koolborstelkap
6. Plaats de achterklep terug en draai de twee schroeven stevig vast.
7. Plaats de accu in het gereedschap en breek de borstels in door het gereedschap ongeveer 1 minuut zonder belasting te laten draaien.
8. Controleer het gereedschap tijdens het draaien en de werking van de elektrische rem wanneer u de schakelaar loslaat. Als de elektrische rem niet goed werkt, vraag dan Makita Authorized of Factory Service Centers om reparatie.
   Om de PRODUCTVEILIGHEID en BETROUWBAARHEID te waarborgen, moeten reparaties, ander onderhoud of aanpassingen worden uitgevoerd door Makita Authorized of Factory Service Centers, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op letsel voor personen opleveren. Gebruik accessoires of hulpstukken alleen voor het beoogde doel.

Als u hulp nodig heeft voor meer informatie over deze accessoires, neem dan contact op met uw plaatselijke Makita Service Center.

• Schroefbits
• Haak
• Plastic draagkoffer
• Makita originele accu en oplader
• Accubeschermer.

OPMERKING: Sommige items in de lijst kunnen als standaardaccessoires in de gereedschapset zijn opgenomen. Ze kunnen van land tot land verschillen.
