Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of door een accu aangedreven (snoerloos) elektrisch gereedschap.

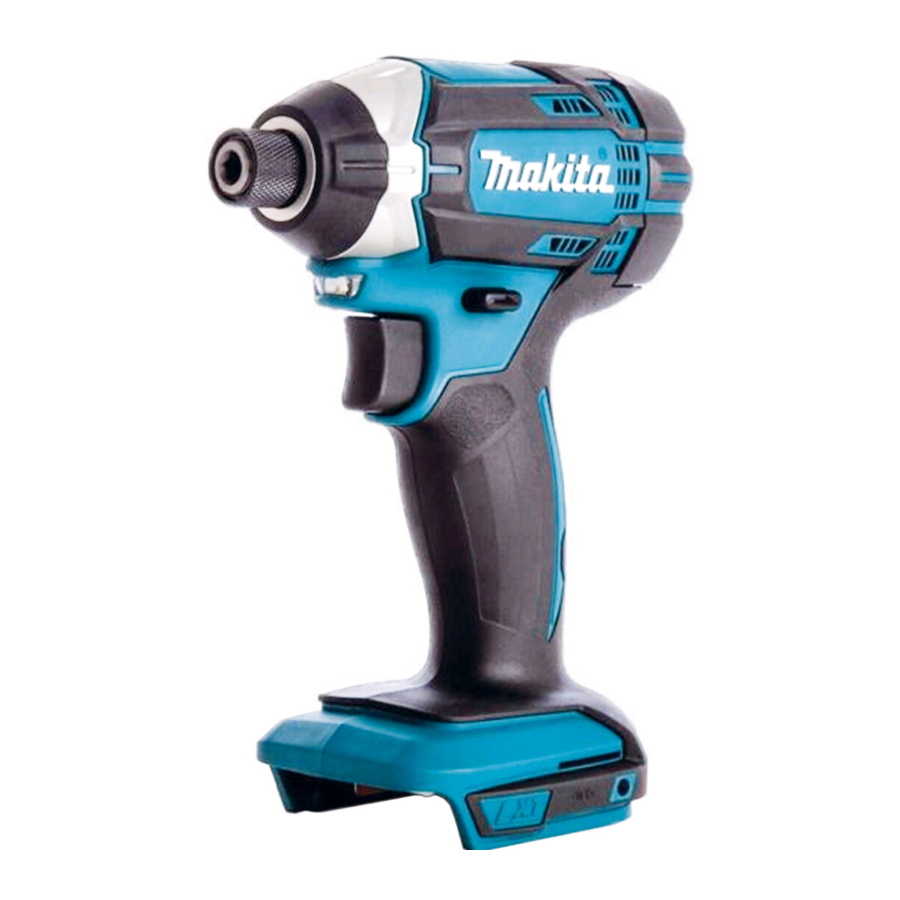

Veiligheidswaarschuwingen voor snoerloze slagschroevendraaiers

1. Houd het elektrische gereedschap vast aan de geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij de bevestiger in aanraking kan komen met verborgen bedrading. Bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad kunnen blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
2. Zorg er altijd voor dat u stevig staat. Zorg ervoor dat er niemand onder u staat wanneer u het gereedschap op grote hoogte gebruikt.
3. Houd het gereedschap stevig vast.
4. Draag gehoorbescherming.
5. Raak de bit of het werkstuk niet onmiddellijk na de bewerking aan. Ze kunnen extreem heet zijn en uw huid verbranden.
6. Houd uw handen uit de buurt van draaiende delen.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (verkregen door herhaaldelijk gebruik) GEEN strikte naleving van de veiligheidsvoorschriften voor het betreffende product vervangen.
MISBRUIK of het niet opvolgen van de veiligheidsvoorschriften die in deze handleiding staan, kan ernstig persoonlijk letsel veroorzaken

SPECIFICATIES

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.
• Specificaties kunnen van land tot land verschillen.
• Het gewicht kan verschillen afhankelijk van de hulpstuk(ken), inclusief de accu. De lichtste en zwaarste combinatie, volgens EPTA-procedure 01/2014, worden in de tabel weergegeven.

• Sommige van de hierboven genoemde accu's en laders zijn mogelijk niet beschikbaar, afhankelijk van uw regio.

Gebruik alleen de hierboven vermelde accu's en laders. Het gebruik van andere accu's en laders kan leiden tot letsel en/of brand.

Beoogd gebruik

Het gereedschap is bedoeld voor het schroeven in hout, metaal en kunststof.

Geluid

Het typische A-gewogen geluidsniveau bepaald volgens EN62841-2-2:
Geluidsdrukniveau (L_pA): 93 dB(A)
Geluidsvermogensniveau (L_WA): 104 dB (A)
Onzekerheid (K): 3 dB(A)

Draag gehoorbescherming

Trilling

De totale trillingswaarde (tri-axiale vectorsom) bepaald volgens EN62841-2-2:
Werkmodus: impactvastzetten van bevestigingsmiddelen met de maximale capaciteit van het gereedschap
Trillingsemissie (a_h): 10,5 m/s²
Onzekerheid (K): 1,5 m/s²

OPMERKING: De aangegeven trillingsemissiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken.
OPMERKING: De aangegeven trillingsemissiewaarde kan ook worden gebruikt voor een voorlopige beoordeling van blootstelling.

De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrische gereedschap kan afwijken van de aangegeven emissiewaarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt.

Zorg ervoor dat u veiligheidsmaatregelen identificeert om de bediener te beschermen die zijn gebaseerd op een schatting van de blootstelling in de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de bedrijfscyclus, zoals de tijden dat het gereedschap is uitgeschakeld en wanneer het stationair draait naast de triggertijd).

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u de functie van het gereedschap aanpast of controleert

Accu plaatsen of verwijderen

Schakel altijd het gereedschap uit voordat u de accu plaatst of verwijdert.

Houd het gereedschap en de accu stevig vast bij het plaatsen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen ze uit uw handen glippen, wat kan leiden tot schade aan het gereedschap en de accu en tot persoonlijk letsel.

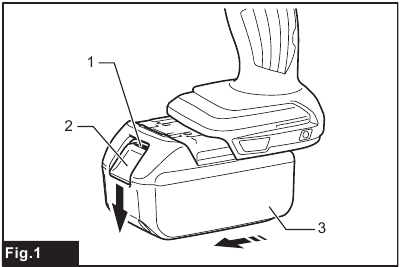

► Fig.1:

1. Rode indicator
2. Knop
3. Accu

Om de accu te verwijderen, schuift u deze van het gereedschap terwijl u de knop aan de voorkant van de accu verschuift.
Om de accu te plaatsen, lijnt u de tong op de accu uit met de groef in de behuizing en schuift u deze op zijn plaats. Plaats hem helemaal totdat hij met een kleine klik op zijn plaats vergrendelt. Als u de rode indicator aan de bovenkant van de knop ziet, is deze niet volledig vergrendeld.

Plaats de accu altijd volledig totdat de rode indicator niet meer te zien is. Zo niet, dan kan deze per ongeluk uit het gereedschap vallen, waardoor u of iemand in de buurt letsel kan oplopen.

Plaats de accu niet met geweld. Als de accu er niet gemakkelijk inschuift, is deze niet correct geplaatst.

Accubeveiligingssysteem

Lithium-ionaccu met sterkeurmerk

► Fig.2:

1. Sterkeurmerk

Lithium-ionaccu's met een sterkeurmerk zijn uitgerust met een beveiligingssysteem. Dit systeem schakelt automatisch de stroom naar het gereedschap uit om de levensduur van de accu te verlengen. Het gereedschap stopt automatisch tijdens het gebruik als het gereedschap en/of de accu onder een van de volgende omstandigheden worden geplaatst:

Overbelast:
Het gereedschap wordt bediend op een manier waardoor het een abnormaal hoge stroom trekt.
Schakel in deze situatie het gereedschap uit en stop de toepassing die ervoor zorgde dat het gereedschap overbelast raakte. Schakel vervolgens het gereedschap in om opnieuw te starten.
Als het gereedschap niet start, is de accu oververhit. Laat de accu in deze situatie afkoelen voordat u het gereedschap opnieuw inschakelt.

Lage accuspanning:
De resterende accucapaciteit is te laag en het gereedschap werkt niet. Verwijder in deze situatie de accu en laad deze op.

De resterende accucapaciteit aangeven

Alleen voor accu's met de indicator

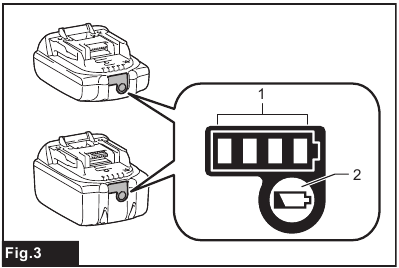

► Fig.3:

1. Indicatorlampen
2. Controleknop

Druk op de controleknop op de accu om de resterende accucapaciteit aan te geven. De indicatorlampen lichten enkele seconden op.

Indicatorlampen			Resterende capaciteit
Verlicht	Uit	Knipperend
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			De accu kan defect zijn.

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de indicatie enigszins afwijken van de werkelijke capaciteit.

Schakelaarbediening

Voordat u de accu in het gereedschap plaatst, moet u altijd controleren of de schakelaar goed werkt en terugkeert naar de "UIT"-stand wanneer deze wordt losgelaten

► Fig.4:

1. Schakelaar

Om het gereedschap te starten, trekt u gewoon aan de schakelaar. De gereedschapssnelheid wordt verhoogd door de druk op de schakelaar te verhogen. Laat de schakelaar los om te stoppen.

De voorlamp laten branden

Kijk niet in het licht en kijk niet rechtstreeks naar de lichtbron

► Fig.5:

1. Lamp

Trek aan de schakelaar om de lamp te laten branden. De lamp blijft branden zolang de schakelaar wordt ingedrukt. De lamp gaat 10-15 seconden na het loslaten van de schakelaar uit.

OPMERKING: Gebruik een droge doek om het vuil van de lens van de lamp te vegen. Zorg ervoor dat u de lens van de lamp niet bekrast, anders kan dit de verlichting verminderen.

Schakelaarbediening omkeren

Controleer altijd de draairichting voor gebruik.

Gebruik de omkeerschakelaar pas als het gereedschap volledig tot stilstand is gekomen. Het veranderen van de draairichting voordat het gereedschap stopt, kan het gereedschap beschadigen.

Als u het gereedschap niet gebruikt, zet u de omkeerschakelaar altijd in de neutrale stand

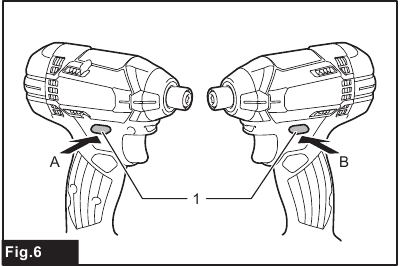

► Fig.6:

1. Omkeerschakelaar

Dit gereedschap heeft een omkeerschakelaar om de draairichting te veranderen. Druk de omkeerschakelaar vanaf de A-zijde in voor een draairichting met de klok mee of vanaf de B-zijde voor een draairichting tegen de klok in.
Wanneer de omkeerschakelaar in de neutrale stand staat, kan de schakelaar niet worden ingedrukt.

MONTAGE

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u werkzaamheden aan het gereedschap uitvoert

Driverbit/dopbit plaatsen of verwijderen

► Fig.7
Gebruik uitsluitend een driverbit/dopbit met het in de afbeelding getoonde invoegdeel. Gebruik geen andere driverbits/dopbits.

Procedure 1
Voor gereedschap zonder one-touch type bus

► Fig.8:

1. Driverbit
2. Bus

Om de driverbit te plaatsen, trekt u de bus in de richting van de pijl en steekt u de driverbit zo ver mogelijk in de bus.
Laat vervolgens de bus los om de driverbit vast te zetten.

Voor gereedschap met one-touch type bus
Om de driverbit te plaatsen, steekt u de driverbit zo ver mogelijk in de bus.

Procedure 2
Naast Procedure 1, steekt u het bitstuk met de puntige kant naar binnen gericht in de bus.

► Fig.9:

1. Driverbit
2. Bitstuk
3. Bus

Om de driverbit te verwijderen, trekt u de bus in de richting van de pijl en trekt u de driverbit eruit.

OPMERKING: Als de driverbit niet diep genoeg in de bus is gestoken, keert de bus niet terug naar de oorspronkelijke positie en wordt de driverbit niet vastgezet. Probeer in dit geval de bit opnieuw te plaatsen volgens de bovenstaande instructies.
OPMERKING: Wanneer het moeilijk is om de driverbit te plaatsen, trekt u aan de bus en steekt u deze zo ver mogelijk in de bus.
OPMERKING: Controleer na het plaatsen van de driverbit of deze goed vastzit. Gebruik hem niet als hij eruit komt.

Haak plaatsen

Zorg er bij het plaatsen van de haak altijd voor dat u hem stevig met de schroef vastzet. Anders kan de haak van het gereedschap loskomen, wat kan leiden tot persoonlijk letsel.

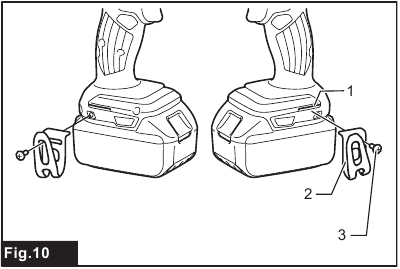

► Fig.10:

1. Groef
2. Haak
3. Schroef

De haak is handig om het gereedschap tijdelijk op te hangen. Deze kan aan beide zijden van het gereedschap worden gemonteerd. Om de haak te plaatsen, steekt u hem in een groef in de gereedschapsbehuizing aan een van beide zijden en zet u hem vervolgens vast met een schroef. Om hem te verwijderen, draait u de schroef los en haalt u hem eruit.

WERKING

Het juiste aanhaalmoment kan verschillen afhankelijk van het type of de grootte van de schroef/bout, het materiaal van het te bevestigen werkstuk, enz. De relatie tussen het aanhaalmoment en de bevestigingstijd wordt weergegeven in de afbeeldingen.

Correct aanhaalmoment voor standaardschroef

1. Bevestigingstijd (seconde)
2. Aanhaalmoment

Correct aanhaalmoment voor zeer sterke schroef

1. Bevestigingstijd (seconde)
2. Aanhaalmoment

► Fig.11
Houd het gereedschap stevig vast en plaats de punt van de driverbit in de schroefkop. Oefen voorwaartse druk uit op het gereedschap zodat de bit niet van de schroef glijdt en schakel het gereedschap in om de werking te starten.

LET OP: Als u een reserveaccu gebruikt om de werking voort te zetten, laat u het gereedschap minstens 15 minuten rusten.

OPMERKING: Gebruik de juiste bit voor de kop van de schroef/bout die u wilt gebruiken.
OPMERKING: Wanneer u een M8 of kleinere schroef vastdraait, past u de druk op de schakelaar voorzichtig aan, zodat de schroef niet beschadigd raakt.
OPMERKING: Houd het gereedschap recht op de schroef gericht.
OPMERKING: Als de slagkracht te sterk is of u de schroef langer aandraait dan in de afbeeldingen wordt weergegeven, kunnen de schroef of de punt van de driverbit overbelast, gestript, beschadigd enz. raken. Voer voordat u met uw werk begint altijd een test uit om de juiste bevestigingstijd voor uw schroef te bepalen

Het aanhaalmoment wordt beïnvloed door een groot aantal factoren, waaronder de volgende. Controleer na het vastdraaien altijd het aanhaalmoment met een momentsleutel.

1. Wanneer de accu bijna volledig is ontladen, daalt de spanning en wordt het aanhaalmoment verminderd.
2. Driverbit of dopbit
   Als u niet de juiste maat driverbit of dopbit gebruikt, wordt het aanhaalmoment verminderd.
3. Bout
   • Zelfs als de koppelcoëfficiënt en de klasse van de bout hetzelfde zijn, verschilt het juiste aanhaalmoment afhankelijk van de diameter van de bout.
   • Zelfs als de diameters van de bouten hetzelfde zijn, verschilt het juiste aanhaalmoment afhankelijk van de koppelcoëfficiënt, de klasse van de bout en de boutlengte.
4. De manier waarop u het gereedschap vasthoudt of het materiaal van de te bevestigen aandrijfpositie heeft invloed op het aanhaalmoment.
5. Het bedienen van het gereedschap op een lage snelheid veroorzaakt een vermindering van het aanhaalmoment.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u inspectie- of onderhoudswerkzaamheden probeert uit te voeren

LET OP: Gebruik nooit benzine, benzeen, verdunner, alcohol of dergelijke. Dit kan leiden tot verkleuring, vervorming of scheuren.

Om de VEILIGHEID en BETROUWBAARHEID van het product te waarborgen, dienen reparaties, inspectie en vervanging van koolborstels en ander onderhoud of aanpassingen te worden uitgevoerd door erkende Makita-servicecentra of fabrieksservicecentra, waarbij altijd Makita-onderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw in deze handleiding gespecificeerde Makita-gereedschap. Het gebruik van andere accessoires of hulpstukken kan een risico op letsel voor personen opleveren. Gebruik accessoires of hulpstukken uitsluitend voor het aangegeven doel

Neem contact op met uw plaatselijke Makita-servicecentrum als u meer informatie over deze accessoires nodig hebt.

• Driverbits
• Haak
• Kunststof draagkoffer
• Originele Makita-accu en -oplader
• Accubeschermer

OPMERKING: Sommige items in de lijst kunnen als standaardaccessoires in het gereedschapspakket zijn opgenomen. Ze kunnen van land tot land verschillen.
