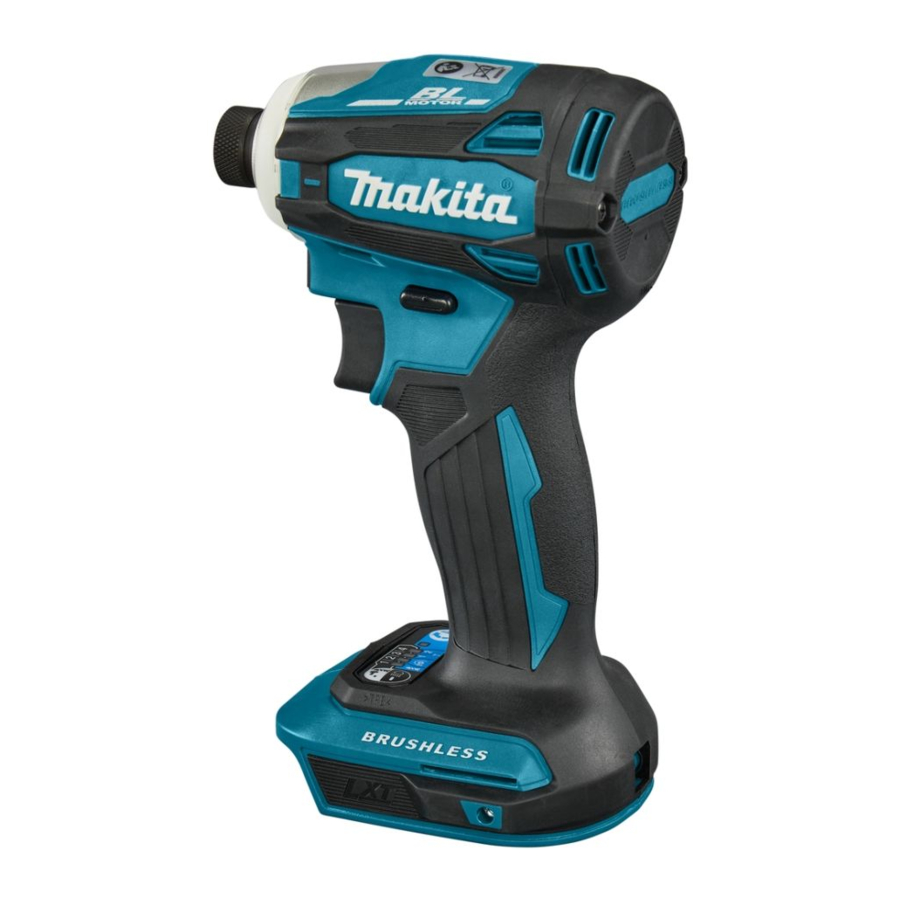

Makita DTD172 Handleiding

VEILIGHEIDSWAARSCHUWINGEN

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrische gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (draadloos).

Veiligheid van de werkomgeving

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap maakt vonken die stof of dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

1. De stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
7. Elektrisch gereedschap kan elektromagnetische velden (EMV) produceren die niet schadelijk zijn voor de gebruiker. Gebruikers van pacemakers en andere soortgelijke medische hulpmiddelen moeten echter contact opnemen met de fabrikant van hun hulpmiddel en/of hun arts voor advies voordat ze dit elektrische gereedschap gebruiken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende middelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren verminderen.
8. Laat de vertrouwdheid die is opgedaan door veelvuldig gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van gereedschap negeert. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
9. Draag altijd een veiligheidsbril om uw ogen te beschermen tegen letsel bij het gebruik van elektrisch gereedschap. De veiligheidsbril moet voldoen aan ANSI Z87.1 in de VS. Het is de verantwoordelijkheid van een werkgever om het gebruik van geschikte veiligheidsuitrusting door de gebruikers van het gereedschap en door andere personen in de directe werkomgeving af te dwingen.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel de stekker los van de stroombron en/of verwijder de accu, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk wordt gestart.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te controleren.
7. Gebruik het elektrisch gereedschap, de accessoires en de bits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
8. Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.
9. Draag bij het gebruik van het gereedschap geen stoffen werkhandschoenen die verstrikt kunnen raken. Het verstrikt raken van stoffen werkhandschoenen in de bewegende delen kan leiden tot persoonlijk letsel.

Gebruik en onderhoud van accugereedschap

1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type accu kan brandgevaar opleveren bij gebruik met een andere accu.
2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot een risico op letsel en brand.
3. Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
4. Onder verkeerde omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
5. Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
6. Stel een accu of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
7. Volg alle oplaadinstructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten.

Onderhoud

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
2. Voer nooit onderhoud uit aan beschadigde accu's. Onderhoud aan accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.
3. Volg de instructies voor het smeren en vervangen van accessoires.
4. Wijzig of probeer het apparaat of de accu niet te repareren, behalve zoals aangegeven in de instructies voor gebruik en onderhoud.

Veiligheidswaarschuwingen voor draadloze slagschroevendraaier

1. Houd het elektrisch gereedschap vast aan de geïsoleerde grijpvlakken, wanneer u een handeling uitvoert waarbij de bevestiger in contact kan komen met verborgen bedrading. Bevestigers die in contact komen met een "stroomvoerende" draad kunnen blootgestelde metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
2. Zorg er altijd voor dat u een stevige basis heeft. Zorg ervoor dat er niemand onder u staat wanneer u het gereedschap op hoge locaties gebruikt.
3. Houd het gereedschap stevig vast.
4. Draag gehoorbescherming.
5. Raak de bit of het werkstuk niet direct na de bewerking aan. Ze kunnen extreem heet zijn en uw huid verbranden.
6. Houd uw handen uit de buurt van draaiende onderdelen.
7. Gebruik de extra handgreep(en) als deze bij het gereedschap zijn geleverd. Verlies van controle kan leiden tot persoonlijk letsel.
8. Houd het elektrisch gereedschap vast aan de geïsoleerde grijpvlakken, wanneer u een handeling uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Snijaccessoires die in contact komen met een "stroomvoerende" draad kunnen blootgestelde metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
9. Zorg ervoor dat er geen elektriciteitskabels, waterleidingen, gasleidingen enz. zijn die een gevaar kunnen veroorzaken als ze beschadigd raken door het gebruik van het gereedschap.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (opgedaan door herhaald gebruik) de strikte naleving van de veiligheidsregels voor het betreffende product NIET vervangen.
MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding worden vermeld, kan ernstig persoonlijk letsel veroorzaken.

SPECIFICATIES

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.
• Specificaties kunnen van land tot land verschillen.
• Het gewicht kan verschillen afhankelijk van de bevestiging(en), inclusief de accu. De lichtste en zwaarste combinatie, volgens EPTA-procedure 01/2014, worden in de tabel weergegeven.

• Sommige van de hierboven genoemde accu's en laders zijn mogelijk niet beschikbaar, afhankelijk van uw woonplaats.

Gebruik alleen de hierboven genoemde accu's en laders. Het gebruik van andere accu's en laders kan letsel en/of brand veroorzaken

SYMBOLEN

Het volgende toont de symbolen die voor gereedschap worden gebruikt.

Het volgende toont de symbolen die voor gereedschap worden gebruikt.
v	volt
	gelijkstroom
n0	nullasttoerental
.../min r/min	omwentelingen of reciprocatie per minuut
	aantal slagen

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u een functie op het gereedschap aanpast of controleert

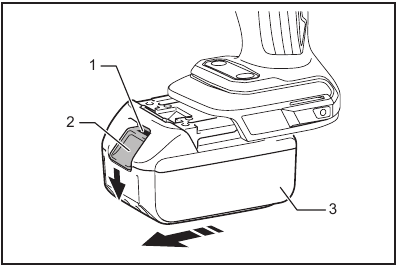

Accu plaatsen of verwijderen

Schakel het gereedschap altijd uit voordat u de accu plaatst of verwijdert.

Houd het gereedschap en de accu stevig vast bij het plaatsen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen ze uit uw handen glippen, wat kan leiden tot schade aan het gereedschap en de accu en tot persoonlijk letsel.

1. Rode indicator
2. Knop
3. Accu

Om de accu te verwijderen, schuift u deze van het gereedschap terwijl u de knop aan de voorkant van de accu schuift.
Om de accu te plaatsen, lijnt u de tong op de accu uit met de groef in de behuizing en schuift u deze op zijn plaats. Steek hem helemaal erin totdat hij met een kleine klik vastklikt. Als u de rode indicator ziet zoals weergegeven in de afbeelding, is deze niet volledig vergrendeld.

Plaats de accu altijd volledig totdat de rode indicator niet meer zichtbaar is. Zo niet, dan kan deze per ongeluk uit het gereedschap vallen, waardoor u of iemand in uw omgeving letsel kan oplopen.

Plaats de accu niet met geweld. Als de accu er niet gemakkelijk in schuift, wordt deze niet correct geplaatst.

Systeem voor gereedschap-/accubeveiliging

Het gereedschap is uitgerust met een systeem voor gereedschap-/accubeveiliging. Dit systeem schakelt automatisch de stroom naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap stopt automatisch tijdens het gebruik als het gereedschap of de accu zich in een van de volgende omstandigheden bevindt:

Overbelastingsbeveiliging
Wanneer de accu op een manier wordt gebruikt die ervoor zorgt dat deze een abnormaal hoge stroom trekt, stopt het gereedschap automatisch. Schakel in deze situatie het gereedschap uit en stop de toepassing die ervoor zorgde dat het gereedschap overbelast raakte. Schakel vervolgens het gereedschap in om opnieuw te starten.

Oververhittingsbeveiliging
Wanneer het gereedschap/de accu oververhit is, stopt het gereedschap automatisch en knippert het lampje. Laat in deze situatie het gereedschap/de accu afkoelen voordat u het gereedschap weer inschakelt.

Diepontladingsbeveiliging
Wanneer de accucapaciteit niet voldoende is, stopt het gereedschap automatisch. Verwijder in dit geval de accu uit het gereedschap en laad de accu op.

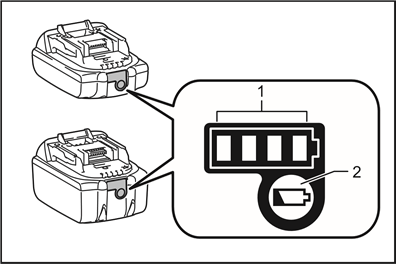

De resterende accucapaciteit aangeven

Alleen voor accu's met de indicator

1. Indicatorlampjes
2. Controleknop

Druk op de controleknop op de accu om de resterende accucapaciteit aan te geven. De indicatorlampjes branden enkele seconden.

Indicatorlampjes			Resterende capaciteit
Brandt	Uit	Knippert
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			De accu is mogelijk defect.

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de indicatie enigszins afwijken van de werkelijke capaciteit.
OPMERKING: Het eerste (meest linkse) indicatorlampje knippert wanneer het accubeveiligingssysteem werkt.

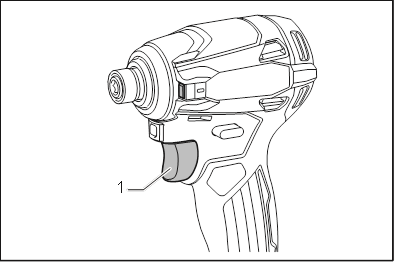

Schakelaarbediening

Controleer altijd of de schakelaar goed werkt en terugkeert naar de "UIT"-stand wanneer deze wordt losgelaten voordat u de accu in het gereedschap plaatst

1. Schakelaar

Om het gereedschap te starten, trekt u eenvoudigweg aan de schakelaar. De gereedschapssnelheid wordt verhoogd door de druk op de schakelaar te verhogen. Laat de schakelaar los om te stoppen.

OPMERKING: Het gereedschap stopt automatisch als u de schakelaar ongeveer 6 minuten ingedrukt houdt.
OPMERKING: Terwijl u de schakelaar ingedrukt houdt, werken geen andere knoppen.

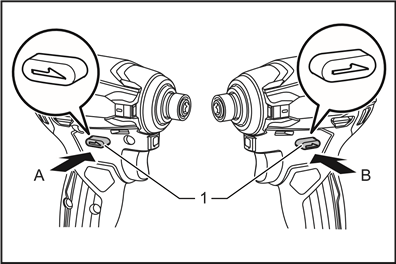

Bediening van de omkeerschakelaar

Controleer altijd de draairichting voor gebruik.

Gebruik de omkeerschakelaar pas als het gereedschap volledig tot stilstand is gekomen. Het wijzigen van de draairichting voordat het gereedschap stopt, kan het gereedschap beschadigen.

Wanneer u het gereedschap niet gebruikt, zet u de hendel van de omkeerschakelaar altijd in de neutrale stand.

1. Hendel van de omkeerschakelaar

Dit gereedschap heeft een omkeerschakelaar om de draairichting te veranderen. Druk de hendel van de omkeerschakelaar vanaf de A-kant in voor een draaiing met de klok mee of vanaf de B-kant voor een draaiing tegen de klok in.
Wanneer de hendel van de omkeerschakelaar in de neutrale stand staat, kunt u het gereedschap niet starten.

Elektrische rem

Dit gereedschap is uitgerust met een elektrische rem. Als het gereedschap consequent niet snel stopt nadat de schakelaar is losgelaten, laat het gereedschap dan repareren bij een Makita-servicecentrum.

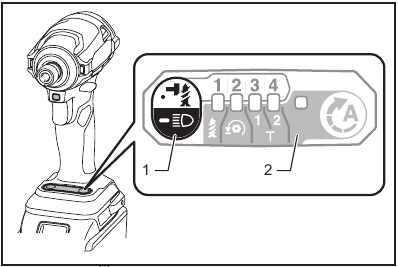

De voorlamp laten branden

Kijk niet in het licht en kijk niet rechtstreeks naar de lichtbron.

1. Voorlamp

1. Knop
2. Schakelaar

Trek aan de schakelaar om de voorlampen in te schakelen. Om uit te schakelen, laat u de schakelaar los. De voorlampen gaan ongeveer 10 seconden na het loslaten van de schakelaar uit.
Om de voorlampen binnen 10 seconden uit te schakelen, houdt u de knop enkele seconden ingedrukt.
Om de voorlampen uit te schakelen, schakelt u de lampstatus uit. Om de lampstatus uit te schakelen, trekt u eerst aan de schakelaar en laat u deze los. Houd binnen 10 seconden na het loslaten van de schakelaar de knop enkele seconden ingedrukt. Wanneer de lampstatus is uitgeschakeld, gaan de voorlampen niet aan, zelfs niet als de schakelaar wordt ingedrukt.
Om de lampstatus weer in te schakelen, houdt u de knop enkele seconden ingedrukt.

OPMERKING: Wanneer het gereedschap oververhit is, knipperen de voorlampen gedurende één minuut en gaat het schakelpaneel uit. Laat in dit geval het gereedschap afkoelen voordat u het opnieuw gebruikt.
OPMERKING: Om de lampstatus te bevestigen, trekt u aan de schakelaar wanneer de hendel van de omkeerschakelaar zich niet in de neutrale stand bevindt. Wanneer de voorlampen oplichten door aan de schakelaar te trekken, is de lampstatus ingeschakeld. Wanneer de voorlampen niet oplichten, is de lampstatus uitgeschakeld.
OPMERKING: Gebruik een droge doek om het vuil van de lens van de voorlampen te vegen. Pas op dat u de lens van de voorlampen niet bekrast, anders kan dit de verlichting verminderen.

Lichtmodus

U kunt het gereedschap gebruiken als een handig lampje.
Om het lampje aan te zetten, zet u de hendel van de omkeerschakelaar in de neutrale stand en trekt u aan de schakelaar.
Het lampje blijft ongeveer een uur branden.
Om het lampje uit te schakelen, trekt u opnieuw aan de schakelaar of drukt u de hendel van de omkeerschakelaar in.

OPMERKING: U kunt de toepassingsmodus niet wijzigen terwijl de lichtmodus is ingeschakeld. De lampen op het schakelpaneel gaan niet aan wanneer de lichtmodus is ingeschakeld.
OPMERKING: U kunt de lampstatus niet in-/uitschakelen of de toepassingsmodus wijzigen wanneer de lichtmodus is ingeschakeld.
OPMERKING: De lichtmodus werkt niet wanneer het systeem voor gereedschap-/accubeveiliging wordt geactiveerd of de accucapaciteit niet voldoende is.

De toepassingsmodus wijzigen

Wat is de toepassingsmodus?
De toepassingsmodus is de variatie van de aandrijfrotering en impact die al in het gereedschap zijn ingesteld. Door een geschikte toepassingsmodus te kiezen, afhankelijk van het werk, kunt u sneller werken en/of een mooiere afwerking bereiken.
Dit gereedschap beschikt over de volgende toepassingsmodi:

Impactkracht

• 4 (Max)
• 3 (Hard)
• 2 (Medium)
• 1 (Soft)

Assistentietype

• Houtmodus
• Boutmodus
• T-modus (1)
• T-modus (2)

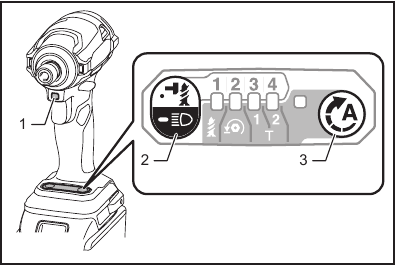

De toepassingsmodus kan worden gewijzigd met de knop , , of de knop voor snel schakelen tussen modi.

1. Knop voor snel schakelen tussen modi
2. Knop
3. Knop

Door een bepaalde toepassingsmodus op het gereedschap te registreren, kunt u naar de geregistreerde toepassingsmodus schakelen door gewoon op de knop voor snel schakelen tussen modi te drukken (functie voor snel schakelen tussen modi).

OPMERKING: Wanneer geen van de lampen op het paneel brandt, trekt u eenmaal aan de schakelaar voordat u op de knop voor snel schakelen tussen modi drukt.
OPMERKING: U kunt de toepassingsmodus niet wijzigen als u het gereedschap ongeveer een minuut niet bedient. Trek in dit geval eenmaal aan de schakelaar en druk op de knop, knop of de knop voor snel schakelen tussen modi.
OPMERKING: Raadpleeg "De toepassingsmodus registreren" in het gedeelte "Functie voor snel schakelen tussen modi" voor het registreren van de toepassingsmodus

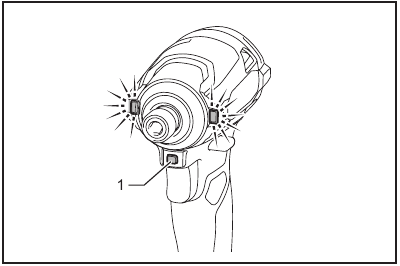

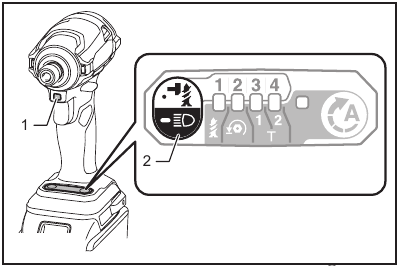

Snelkeuzeknop voor modus

De functie van de snelkeuzeknop voor modus varieert afhankelijk van of u de toepassingsmodus op het gereedschap hebt geregistreerd.

1. Snelkeuzeknop voor modus

Wanneer de toepassingsmodus niet is geregistreerd:
Het niveau van de slagkracht verandert telkens wanneer u op de snelkeuzeknop voor modus drukt. De voorste lampen aan beide zijden knipperen één keer wanneer de slagkracht wordt gewijzigd door op de snelkeuzeknop voor modus te drukken.

Wanneer de toepassingsmodus is geregistreerd:
Het gereedschap schakelt tussen de geregistreerde toepassingsmodus en de huidige toepassingsmodus telkens wanneer u op de snelkeuzeknop voor modus drukt. De voorste lampen aan beide zijden knipperen één keer wanneer de toepassingsmodus wordt gewijzigd door op de snelkeuzeknop voor modus te drukken.

De snelkeuzeknop voor modus uitschakelen

U kunt ook de snelkeuzeknop voor modus uitschakelen. Na het uitschakelen werkt de snelkeuzeknop voor modus niet meer voor het wijzigen van de slagkracht en het schakelen tussen de toepassingsmodi.
Om de snelkeuzeknop voor modus uit te schakelen, houdt u de snelkeuzeknop voor modus en de knop tegelijkertijd ingedrukt totdat alle lampen op het paneel knipperen.
Om de snelkeuzeknop voor modus te hervatten, voert u dezelfde procedure als hierboven opnieuw uit.

LET OP: Het registreren en wissen van de toepassingsmodus kan worden uitgevoerd, zelfs als de snelkeuzeknop voor modus is uitgeschakeld. Na het registreren of wissen van de toepassingsmodus wordt de snelkeuzeknop voor modus geactiveerd.

Beknopte handleiding

De volgende tabel toont de functies van de snelkeuzeknop voor modus. geeft de snelkeuzeknop voor modus aan.

Knop(pen) / Doel	Actie	Hoe te bevestigen
(Wanneer de snelkeuzefunctie voor modus is UITGESCHAKELD) De slagkracht wijzigen met de snelkeuzeknop voor modus	Drukken	De voorste lampen op het gereedschap knipperen één keer.
(Wanneer de snelkeuzefunctie voor modus is INGESCHAKELD) Schakelen naar de geregistreerde toepassingsmodus	Drukken	De voorste lampen op het gereedschap knipperen één keer.
De toepassingsmodus registreren	Ingedrukt houden (elke knop)	Voorbeeld: Houtmodus is geregistreerd De lamp van de gewenste toepassingsmodus knippert.
De geregistreerde toepassingsmodus wissen	Ingedrukt houden (elke knop)	Alle lampen van de slagkracht knipperen.
De snelkeuzeknop voor modus uitschakelen/hervatten	Ingedrukt houden (elke knop)	Alle lampen op het paneel knipperen.

: De lamp knippert.

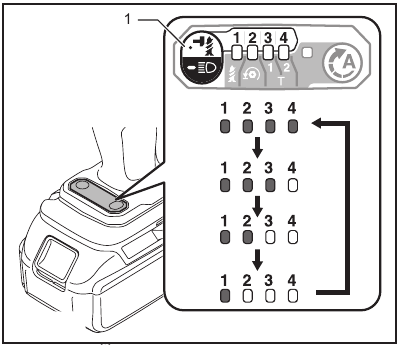

De slagkracht wijzigen

1. Knop

U kunt de slagkracht in vier stappen wijzigen: 4 (max), 3 (hard), 2 (medium) en 1 (zacht). Dit maakt een aanscherping mogelijk die geschikt is voor het werk.
Het niveau van de slagkracht verandert telkens wanneer u op de knop of de snelkeuzeknop voor modus drukt.
U kunt de slagkracht binnen ongeveer één minuut na het loslaten van de schakelaar wijzigen.

LET OP: U kunt de tijd om de slagkracht te wijzigen met ongeveer één minuut verlengen als u op de knop , of de snelkeuzeknop voor modus drukt.

Toepassingsmodus (Slagkracht weergegeven op het paneel)	Maximale slagen	Doel	Voorbeeld van toepassing
4 (Max)	3.800 min-1 (/min)	Aandraaien met maximale kracht en snelheid.	Schroeven in materialen eronder draaien, lange schroeven of bouten aandraaien.
3 (Hard)	3.600 min-1 (/min)	Aandraaien met minder kracht en snelheid dan de Max-modus (gemakkelijker te bedienen dan de Max-modus).	Schroeven in materialen eronder draaien, bouten aandraaien.
2 (Medium)	2.600 min-1 (/min)	Aandraaien wanneer een goede afwerking nodig is.	Schroeven in afwerkingsplaten of gipsplaten draaien.
1 (Zacht)	1.100 min-1 (/min)	Aandraaien met minder kracht om te voorkomen dat de schroefdraad breekt.	Raamschroeven of kleine schroeven zoals M6 aandraaien.

: De lamp brandt.

LET OP: Als geen van de lampen op het paneel brandt, trekt u eenmaal aan de schakelaar voordat u op de knop of de snelkeuzeknop voor modus drukt.
LET OP: Alle lampen op het schakelpaneel gaan uit wanneer het gereedschap wordt uitgeschakeld om de batterij te sparen. De slagkracht kan worden gecontroleerd door aan de schakelaar te trekken in de mate dat het gereedschap niet werkt

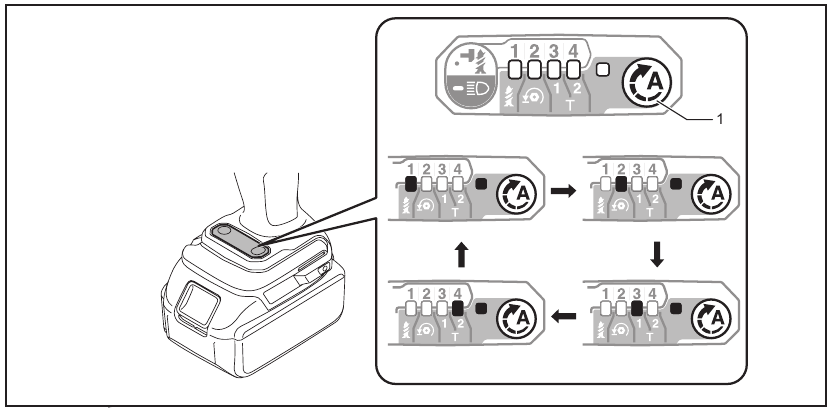

Assistentietype wijzigen

1. Knop

Dit gereedschap maakt gebruik van een assistentiefunctie die verschillende eenvoudig te gebruiken toepassingsmodi biedt voor het draaien van schroeven met een goede controle.
Het type toepassingsmodus verandert telkens wanneer u op de knop drukt.
U kunt het assistentietype binnen ongeveer één minuut na het loslaten van de schakelaar wijzigen.

LET OP: U kunt de tijd om het assistentietype te wijzigen met ongeveer één minuut verlengen als u op de knop , of de snelkeuzeknop voor modus drukt.

Toepassingsmodus (Assistentietype weergegeven op het paneel)	Maximale slagen	Functie	Doel
Houtmodus *	3.800 min-1 (/min)	Deze modus helpt te voorkomen dat een schroef aan het begin van het draaien valt. Het gereedschap draait eerst een schroef met een lage rotatiesnelheid. Nadat het gereedschap begint te slaan, neemt de rotatiesnelheid toe en bereikt deze de maximale snelheid.	Lange schroeven aandraaien.
Boutmodus	3.800 min-1 (/min)	Deze modus helpt te voorkomen dat een bout eraf valt. Bij het losdraaien van een bout waarbij het gereedschap tegen de klok in draait, stopt het gereedschap automatisch nadat de bout/moer voldoende is losgedraaid. De slag van de schakelaar om de maximale snelheid te bereiken, wordt korter in deze modus.	Bouten losdraaien.
T-modus (1) *	– (Het gereedschap stopt met draaien kort nadat het slaan begint.)	Deze modus helpt te voorkomen dat de schroeven te vast worden aangedraaid. Het zorgt ook voor een snelle werking en een goede afwerking tegelijkertijd. Het gereedschap draait een schroef met een hoge rotatiesnelheid en stopt kort nadat het gereedschap begint te slaan. LET OP: De timing om het draaien te stoppen, varieert afhankelijk van het type schroef en het te draaien materiaal. Maak een testrit voordat u deze modus gebruikt.	Zelfborende schroeven in een dunne metalen plaat draaien met een goede afwerking.
T-modus (2) *	2.600 min-1 (/min)	Deze modus helpt te voorkomen dat de schroeven breken en strippen. Het zorgt ook voor een snelle werking en een goede afwerking tegelijkertijd. Het gereedschap draait een schroef met een hoge rotatiesnelheid en vertraagt de rotatie wanneer het gereedschap begint te slaan. LET OP: Laat de schakelaar los zodra het aandraaien is voltooid om te voorkomen dat deze te vast wordt aangedraaid.	Zelfborende schroeven in een dikke metalen plaat draaien met een goede afwerking.

: De lamp brandt.

* Wanneer het gereedschap tegen de klok in draait, draait het hetzelfde als de 4 (max) modus, 3.800 min^-1 (/min).

LET OP: Als geen van de lampen op het paneel brandt, trekt u eenmaal aan de schakelaar voordat u op de knop drukt.
LET OP: Alle lampen op het schakelpaneel gaan uit wanneer het gereedschap wordt uitgeschakeld om de batterij te sparen. Het type toepassingsmodus kan worden gecontroleerd door aan de schakelaar te trekken in de mate dat het gereedschap niet werkt

Snelkeuzefunctie voor modus

Wat u kunt doen met de snelkeuzefunctie voor modus
De snelkeuzefunctie voor modus bespaart de tijd voor het wijzigen van de toepassingsmodus van het gereedschap. U kunt naar de gewenste toepassingsmodus schakelen door simpelweg op de snelkeuzeknop voor modus te drukken. Het is handig bij het uitvoeren van repetitief werk waarbij afwisselend tussen twee toepassingsmodi moet worden geschakeld.

VOORBEELD Als u een werk hebt om de T-modus en de maximale slagkracht te gebruiken, registreer dan de maximale slagkracht voor de snelkeuzefunctie voor modus. Zodra u deze hebt geregistreerd, kunt u met slechts één klik op de snelkeuzeknop voor modus vanuit de T-modus overschakelen naar de maximale slagkracht. U kunt ook terugkeren naar de T-modus door nogmaals op de snelkeuzeknop voor modus te drukken.
Zelfs als het gereedschap zich in een andere toepassingsmodus dan de T-modus bevindt, verandert het drukken op de snelkeuzeknop voor modus in maximale slagkracht. Het is handig voor u om een toepassingsmodus te registreren die u vaak gebruikt.

U kunt een van de volgende toepassingsmodi kiezen voor de snelkeuzefunctie voor modus:
Slagkracht

• 4 (Max)
• 3 (Hard)
• 2 (Medium)
• 1 (Zacht)

Assistentietype

• Houtmodus
• Boutmodus
• T-modus (1)
• T-modus (2)

Toepassingsmodus registreren
Om de snelkeuzefunctie voor modus te gebruiken, registreert u vooraf de gewenste toepassingsmodus op het gereedschap.

1. Snelkeuzeknop voor modus
2. Knop

1. Kies met de knop of de gewenste toepassingsmodus.
2. Houd de knop en de snelkeuzeknop voor modus tegelijkertijd ingedrukt totdat de lamp van de gewenste toepassingsmodus knippert.

LET OP: U kunt de huidige toepassingsmodus overschrijven met een nieuwe door de bovenstaande procedure uit te voeren.

De snelkeuzefunctie voor modus gebruiken

Wanneer het gereedschap zich in de modus bevindt die niet is geregistreerd, drukt u op de snelkeuzeknop voor modus om over te schakelen naar de geregistreerde toepassingsmodus. Het gereedschap schakelt tussen de geregistreerde toepassingsmodus en de laatste toepassingsmodus telkens wanneer u op de snelkeuzeknop voor modus drukt. De voorste lampen aan beide zijden knipperen één keer bij het overschakelen naar de geregistreerde toepassingsmodus.
De lamp van de geregistreerde toepassingsmodus knippert wanneer de geregistreerde toepassingsmodus wordt gebruikt.

De geregistreerde toepassingsmodus wissen

Houd de knop en tegelijkertijd ingedrukt totdat alle lampen van de slagkracht knipperen.
LET OP: Na het wissen van de geregistreerde toepassingsmodus werkt de snelkeuzeknop voor modus voor het wijzigen van de slagkracht.

Indicatiepatronen

Toepassingsmodus	Tijdens het registreren van de toepassingsmodus	Wanneer de geregistreerde toepassingsmodus wordt ingeschakeld
4 (Max)
3 (Hard)
2 (Medium)
1 (Zacht)
Houtmodus
Boutmodus
T-modus (1)
T-modus (2)

: De lamp brandt.
: De lamp knippert.

MONTAGE

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u werkzaamheden aan het gereedschap uitvoert.

Een schroefbit/dopbit installeren of verwijderen

Gebruik alleen de schroefbit/dopbit die in de afbeelding wordt weergegeven. Gebruik geen andere schroefbit/dopbit.

1. Schroefbit
2. Huls

Om de schroefbit te installeren, steekt u deze zo ver mogelijk in de huls.

1. Schroefbit
2. Huls

Om de schroefbit te verwijderen, trekt u de huls in de richting van de pijl en trekt u de schroefbit eruit.

OPMERKING: Als de schroefbit niet diep genoeg in de huls is gestoken, keert de huls niet terug naar zijn oorspronkelijke positie en wordt de schroefbit niet vastgezet. Probeer in dit geval de bit opnieuw te plaatsen volgens de bovenstaande instructies.
OPMERKING: Wanneer het moeilijk is om de schroefbit te plaatsen, trekt u de huls eraf en steekt u deze zo ver mogelijk in de huls.
OPMERKING: Nadat u de schroefbit hebt geplaatst, moet u ervoor zorgen dat deze stevig vastzit. Als deze eruit komt, gebruik hem dan niet.

Haak installeren

Zorg er bij het installeren van de haak altijd voor dat deze stevig met de schroef is vastgezet. Zo niet, dan kan de haak van het gereedschap loskomen en persoonlijk letsel veroorzaken.

Gebruik de ophang-/montageonderdelen alleen voor de beoogde doeleinden. Gebruik voor onbedoelde doeleinden kan een ongeval of persoonlijk letsel veroorzaken.

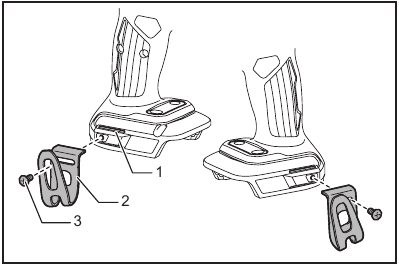

1. Groef
2. Haak
3. Schroef

De haak is handig om het gereedschap tijdelijk op te hangen. Deze kan aan beide zijden van het gereedschap worden gemonteerd. Om de haak te installeren, steekt u deze in een groef in de gereedschapbehuizing aan een van beide zijden en zet u hem vervolgens vast met een schroef. Om te verwijderen, draait u de schroef los en haalt u hem eruit.

WERKING

Het juiste aanhaalmoment kan verschillen, afhankelijk van het type of de grootte van de schroef/bout, het materiaal van het te bevestigen werkstuk, enz. De relatie tussen aanhaalmoment en vastzettijd wordt weergegeven in de figuren.

Correct aanhaalmoment voor standaardbout

1. Vastzettijd (seconde)
2. Aanhaalmoment

Correct aanhaalmoment voor bout met hoge treksterkte

1. Vastzettijd (seconde)
2. Aanhaalmoment

Houd het gereedschap stevig vast en plaats de punt van de schroefbit in de schroefkop. Oefen voorwaartse druk uit op het gereedschap in die mate dat de bit niet van de schroef glijdt en zet het gereedschap aan om de bewerking te starten.

LET OP: Als u een reservebatterij gebruikt om de werking voort te zetten, laat u het gereedschap minstens 15 minuten rusten.

OPMERKING: Gebruik de juiste bit voor de kop van de schroef/bout die u wilt gebruiken.
OPMERKING: Kies bij het vastzetten van een M8-schroef of een kleinere schroef een juiste impactkracht en pas de druk op de schakelaar voorzichtig aan, zodat de schroef niet wordt beschadigd.
OPMERKING: Houd het gereedschap recht op de schroef gericht.
OPMERKING: Als de impactkracht te sterk is of als u de schroef langer aandraait dan in de figuren wordt weergegeven, kan de schroef of de punt van de schroefbit overbelast, gestript, beschadigd, enz. raken. Voer voordat u met uw werk begint altijd een testbewerking uit om de juiste vastzettijd voor uw schroef te bepalen.

Het aanhaalmoment wordt beïnvloed door een groot aantal factoren, waaronder de volgende. Controleer na het vastzetten altijd het aanhaalmoment met een momentsleutel.

1. Wanneer de accu bijna volledig is ontladen, daalt de spanning en wordt het aanhaalmoment verminderd.
2. Schroefbit of dopsleutelbit
   Als u niet de juiste maat schroefbit of dopsleutelbit gebruikt, zal dit een vermindering van het aanhaalmoment veroorzaken.
3. Bout
   • Hoewel de momentsleutelcoëfficiënt en de klasse van de bout hetzelfde zijn, zal het juiste aanhaalmoment verschillen afhankelijk van de diameter van de bout.
   • Hoewel de diameters van de bouten hetzelfde zijn, zal het juiste aanhaalmoment verschillen afhankelijk van de momentsleutelcoëfficiënt, de klasse van de bout en de boutlengte.
4. De manier waarop het gereedschap wordt vastgehouden of het materiaal van de vast te zetten aandrijfpositie heeft invloed op het aanhaalmoment.
5. Het bedienen van het gereedschap op lage snelheid zal een vermindering van het aanhaalmoment veroorzaken.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u probeert inspectie- of onderhoudswerkzaamheden uit te voeren.

LET OP: Gebruik nooit benzine, benzeen, verdunner, alcohol of iets dergelijks. Verkleuring, vervorming of scheuren kunnen het gevolg zijn.

Om de VEILIGHEID en BETROUWBAARHEID van het product te behouden, moeten reparaties, ander onderhoud of aanpassingen worden uitgevoerd door erkende Makita-servicecentra of de fabrieksservicecentra, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op letsel voor personen opleveren. Gebruik een accessoire of hulpstuk alleen voor het beoogde doel

Als u meer informatie over deze accessoires nodig heeft, neem dan contact op met uw plaatselijke Makita-servicecentrum.

• Schroefbits
• Dopbits
• Haak
• Gereedschapshanger
• Plastic draagkoffer
• Makita originele accu en oplader
• Accubeschermer

OPMERKING: Sommige items in de lijst kunnen als standaardaccessoires in de gereedschapsverpakking zijn opgenomen. Ze kunnen van land tot land verschillen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Makita DTD172 Handleiding

Beschikbare talen
