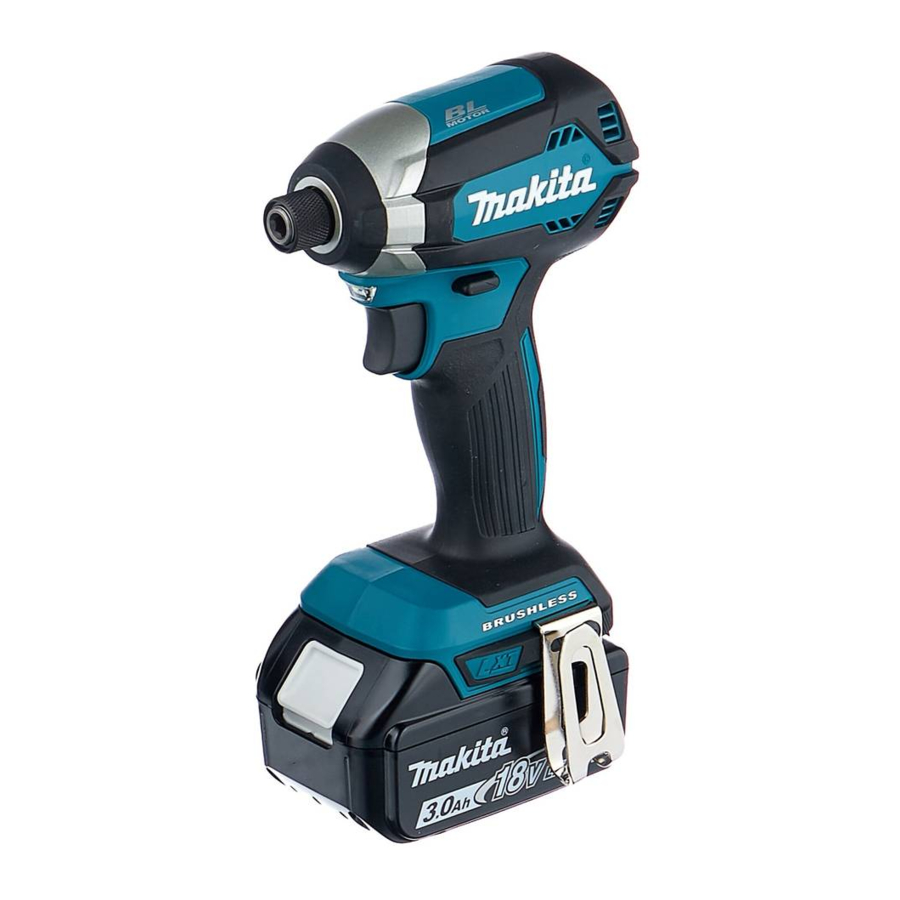

Makita DTD153, DTD153SF handleiding

SPECIFICATIES

• Als gevolg van ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.
• Specificaties en accucartridge kunnen van land tot land verschillen.
• Gewicht, met accucartridge, volgens EPTA-Procedure 01/2003

Beoogd gebruik
Het gereedschap is bedoeld voor het inschroeven van schroeven in hout, metaal en kunststof.

Geluid
Het typische A-gewogen geluidsniveau, bepaald volgens EN60745:
Geluidsdrukniveau (L_pA): 96 dB(A)
Geluidsvermogensniveau (L_WA): 107 dB (A)
Onzekerheid (K): 3 dB(A)

Draag gehoorbescherming.

Trilling
De totale trillingswaarde (tri-axiale vectorsom) bepaald volgens EN60745:
Werkmodus: impactaandraaien van bevestigingsmiddelen met de maximale capaciteit van het gereedschap Trillingsemissie (a_h): 13,0 m/s²
Onzekerheid (K): 1,5 m/s²
OPMERKING: De aangegeven trillingsemissiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken.
OPMERKING: De aangegeven trillingsemissiewaarde kan ook worden gebruikt bij een voorlopige beoordeling van de blootstelling.

De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrische gereedschap kan afwijken van de aangegeven emissiewaarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt.

Zorg ervoor dat u veiligheidsmaatregelen identificeert om de bediener te beschermen die zijn gebaseerd op een schatting van de blootstelling onder de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de bedrijfscyclus, zoals de tijden dat het gereedschap is uitgeschakeld en wanneer het stationair draait, naast de triggertijd).

VEILIGHEIDSWAARSCHUWINGEN

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw van het lichtnet gevoede (bekabelde) elektrische gereedschap of door een accu gevoede (draadloze) elektrische gereedschap.

Veiligheidswaarschuwingen voor draadloze slagschroevendraaier

1. Houd het elektrische gereedschap vast aan de geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij het bevestigingsmiddel in contact kan komen met verborgen bedrading. Bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad kunnen blootgestelde metalen delen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
2. Zorg er altijd voor dat u stevig staat. Zorg ervoor dat er niemand onder staat wanneer u het gereedschap op hoge plaatsen gebruikt.
3. Houd het gereedschap stevig vast.
4. Draag gehoorbescherming.
5. Raak de bit of het werkstuk niet onmiddellijk na gebruik aan. Ze kunnen extreem heet zijn en uw huid verbranden.
6. Houd de handen uit de buurt van draaiende delen.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) GEEN strikte naleving van de veiligheidsregels voor het betreffende product vervangen.
MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding worden vermeld, kan ernstig persoonlijk letsel veroorzaken.

Belangrijke veiligheidsinstructies voor de accucartridge

1. Lees voordat u de accucartridge gebruikt, alle instructies en waarschuwingsmarkeringen op
   1. acculader,
   2. accu, en
   3. product dat de accu gebruikt.
2. Demonteer de accucartridge niet.
3. Als de gebruiksduur overmatig is verkort, stop dan onmiddellijk met werken. Dit kan leiden tot oververhitting, mogelijke brandwonden en zelfs een explosie.
4. Als er elektrolyt in uw ogen komt, spoel ze dan uit met schoon water en zoek onmiddellijk medische hulp. Dit kan leiden tot verlies van uw gezichtsvermogen.
5. Sluit de accucartridge niet kort:
   1. Raak de aansluitingen niet aan met geleidend materiaal.
   2. Vermijd het opbergen van de accucartridge in een container met andere metalen voorwerpen zoals spijkers, munten, enz.
   3. Stel de accucartridge niet bloot aan water of regen.
      Een kortsluiting in de accu kan een grote stroom veroorzaken, oververhitting, mogelijke brandwonden en zelfs een defect.
6. Bewaar het gereedschap en de accucartridge niet op plaatsen waar de temperatuur 50 °C (122 °F) kan bereiken of overschrijden.
7. Verbrand de accucartridge niet, zelfs niet als deze ernstig beschadigd of volledig versleten is. De accucartridge kan in brand exploderen.
8. Pas op dat u de accu niet laat vallen of erop stoot.
9. Gebruik geen beschadigde accu.
10. De meegeleverde lithium-ionaccu's zijn onderworpen aan de wetgeving inzake gevaarlijke goederen.
    Voor commercieel transport, bijvoorbeeld door derden, expediteurs, moeten speciale eisen aan de verpakking en etikettering in acht worden genomen. Voor de voorbereiding van het te verzenden item is het raadplegen van een expert voor gevaarlijke stoffen vereist. Neem ook de eventueel meer gedetailleerde nationale voorschriften in acht.
    Plak open contacten af of maskeer ze en verpak de accu op een zodanige manier dat deze niet in de verpakking kan bewegen.
11. Volg uw plaatselijke voorschriften met betrekking tot het weggooien van de accu.

BEWAAR DEZE INSTRUCTIES.

Gebruik alleen originele Makita-accu's. Het gebruik van niet-originele Makita-accu's, of accu's die zijn gewijzigd, kan ertoe leiden dat de accu barst, waardoor brand, persoonlijk letsel en schade ontstaan. Het maakt ook de Makita-garantie voor het Makita-gereedschap en de lader ongeldig.

Tips voor het behouden van een maximale levensduur van de accu

1. Laad de accucartridge op voordat deze volledig is ontladen. Stop altijd de werking van het gereedschap en laad de accucartridge op wanneer u merkt dat het gereedschap minder vermogen heeft.
2. Laad nooit een volledig opgeladen accucartridge opnieuw op. Overladen verkort de levensduur van de accu.
3. Laad de accucartridge op bij een kamertemperatuur van 10 °C - 40 °C (50 °F - 104 °F). Laat een hete accucartridge afkoelen voordat u deze oplaadt.
4. Laad de accucartridge op als u deze lange tijd (langer dan zes maanden) niet gebruikt.

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u functies aan het gereedschap aanpast of controleert.

Accu plaatsen of verwijderen

Schakel het gereedschap altijd uit voordat u de accu plaatst of verwijdert.

Houd het gereedschap en de accu stevig vast bij het plaatsen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen ze uit uw handen glippen en schade aan het gereedschap en de accu veroorzaken, evenals persoonlijk letsel.

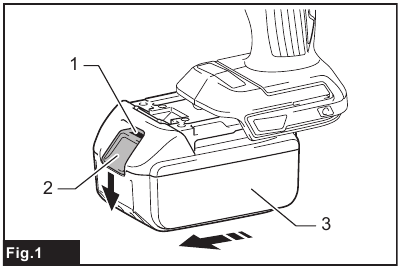

► Fig.1:

1. Rode indicator
2. Knop
3. Accu

Om de accu te verwijderen, schuift u deze van het gereedschap terwijl u de knop aan de voorkant van de accu verschuift.
Om de accu te plaatsen, lijnt u de lip op de accu uit met de groef in de behuizing en schuift u deze op zijn plaats. Plaats de accu helemaal tot deze met een kleine klik vastklikt. Als u de rode indicator aan de bovenkant van de knop ziet, is deze niet volledig vergrendeld.

Plaats de accu altijd volledig totdat de rode indicator niet meer zichtbaar is. Anders kan de accu per ongeluk uit het gereedschap vallen en letsel veroorzaken bij u of iemand in de buurt.

Plaats de accu niet met geweld. Als de accu er niet gemakkelijk in schuift, is deze niet correct geplaatst.

De resterende accucapaciteit aangeven
Alleen voor accu's met "B" aan het einde van het modelnummer
► Fig.2:

1. Indicatorlampjes
2. Controleknop Druk op de controleknop op de accu om de resterende accucapaciteit aan te geven. De indicatorlampjes branden enkele seconden.

Indicatorlampjes			Resterende capaciteit
Brandt	Uit	Knippert
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			De accu kan defect zijn.

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de indicatie enigszins afwijken van de werkelijke capaciteit.

Gereedschap-/accubeveiligingssysteem
Het gereedschap is uitgerust met een gereedschap-/accubeveiligingssysteem. Dit systeem schakelt automatisch de stroom naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap stopt automatisch tijdens het gebruik als het gereedschap of de accu onder een van de volgende omstandigheden wordt geplaatst:

Overbelastingsbeveiliging
Wanneer de accu op een manier wordt gebruikt die een abnormaal hoge stroom veroorzaakt, stopt het gereedschap automatisch zonder enige indicatie. Schakel in deze situatie het gereedschap uit en stop de toepassing die ervoor zorgde dat het gereedschap overbelast raakte. Schakel vervolgens het gereedschap in om opnieuw te starten.

Oververhittingsbeveiliging
Wanneer het gereedschap/de accu oververhit is, stopt het gereedschap automatisch. Laat in deze situatie de accu afkoelen voordat u het gereedschap weer inschakelt.

Ontladingsbeveiliging
Wanneer de accucapaciteit niet voldoende is, stopt het gereedschap automatisch. Verwijder in dit geval de accu uit het gereedschap en laad de accu op.
OPMERKING: Overbelastingsbeveiliging werkt alleen met accu's met een stermarkering.
► Fig.3:

1. Stermarkering

Schakelaarbediening
► Fig.4:

1. Schakelaartrigger

Controleer altijd of de schakelaartrigger goed werkt en terugkeert naar de "UIT"-stand wanneer deze wordt losgelaten, voordat u de accu in het gereedschap plaatst.
Om het gereedschap te starten, trekt u gewoon aan de schakelaartrigger. De gereedschapssnelheid wordt verhoogd door de druk op de schakelaartrigger te verhogen. Laat de schakelaartrigger los om te stoppen.

De voorlamp laten branden
► Fig.5:

1. Lamp

Kijk niet in het licht of bekijk de lichtbron niet rechtstreeks.
Trek aan de schakelaartrigger om de lamp te laten branden. De lamp blijft branden zolang de schakelaartrigger wordt ingedrukt. De lamp gaat ongeveer 10 seconden na het loslaten van de schakelaartrigger uit.
OPMERKING: Gebruik een droge doek om het vuil van de lens van de lamp te vegen. Pas op dat u de lens van de lamp niet bekrast, anders kan dit de verlichting verminderen.

Schakelaar voor omkeren bedienen

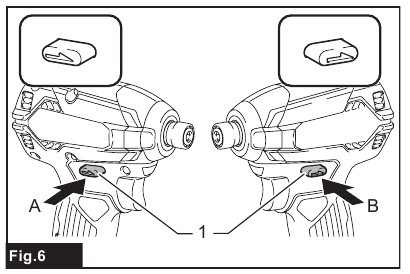

► Fig.6:

1. Schakelaarhendel voor omkeren

Controleer altijd de draairichting voor gebruik.

Gebruik de schakelaar voor omkeren pas nadat het gereedschap volledig tot stilstand is gekomen. Het wijzigen van de draairichting voordat het gereedschap stopt, kan het gereedschap beschadigen.

Wanneer u het gereedschap niet gebruikt, zet u de schakelaarhendel voor omkeren altijd in de neutrale stand.

Dit gereedschap heeft een schakelaar voor omkeren om de draairichting te wijzigen. Druk de schakelaarhendel voor omkeren vanaf de A-zijde in voor draaien met de klok mee of vanaf de B-zijde voor draaien tegen de klok in.
Wanneer de schakelaarhendel voor omkeren in de neutrale stand staat, kan de schakelaartrigger niet worden ingedrukt.

MONTAGE

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u werkzaamheden aan het gereedschap uitvoert.

Driverbit/dopsleutelbit plaatsen of verwijderen
► Fig.7
Gebruik alleen een driverbit/dopsleutelbit met een invoeggedeelte zoals weergegeven in de afbeelding. Gebruik geen andere driverbit/dopsleutelbit.

Voor gereedschap met een ondiep driverbitgat

Voor gereedschap met een diep driverbitgat

Procedure 1
Voor gereedschap zonder ééndelige huls
► Fig.8:

1. Driverbit
2. Huls

Om de driverbit te plaatsen, trekt u de huls in de richting van de pijl en plaatst u de driverbit zo ver mogelijk in de huls.
Laat vervolgens de huls los om de driverbit vast te zetten.

Voor gereedschap met ééndelige huls
Om de driverbit te plaatsen, plaatst u de driverbit zo ver mogelijk in de huls.
Procedure 2
Naast Procedure 1 plaatst u het bitstuk in de huls met het puntige uiteinde naar binnen gericht.
► Fig.9:

1. Driverbit
2. Bitstuk
3. Huls

Om de driverbit te verwijderen, trekt u de huls in de richting van de pijl en trekt u de driverbit eruit.
OPMERKING: Als de driverbit niet diep genoeg in de huls is geplaatst, keert de huls niet terug naar zijn oorspronkelijke positie en wordt de driverbit niet vastgezet. Probeer in dit geval de bit opnieuw te plaatsen volgens de bovenstaande instructies.
OPMERKING: Wanneer het moeilijk is om de driverbit te plaatsen, trekt u de huls en plaatst u deze zo ver mogelijk in de huls.
OPMERKING: Nadat u de driverbit hebt geplaatst, controleert u of deze stevig is vastgezet. Als deze eruit komt, gebruik deze dan niet.

Haak plaatsen

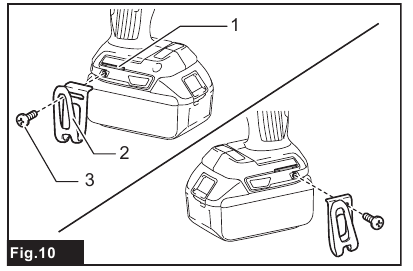

► Fig.10:

1. Groef
2. Haak
3. Schroef

De haak is handig om het gereedschap tijdelijk op te hangen. Deze kan aan beide zijden van het gereedschap worden geplaatst. Om de haak te plaatsen, plaatst u deze in een groef in de gereedschapsbehuizing aan een van beide zijden en zet u deze vervolgens vast met een schroef. Om te verwijderen, draait u de schroef los en haalt u deze eruit.

WERKING

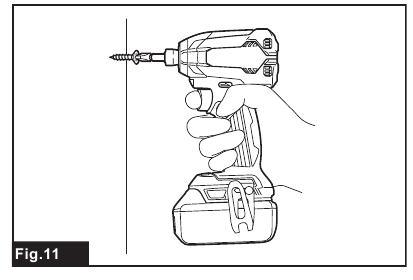

► Fig.11
Het juiste aanhaalmoment kan verschillen afhankelijk van het type of de grootte van de schroef/bout, het materiaal van het te bevestigen werkstuk, enz. De relatie tussen aanhaalmoment en vastzettijd wordt weergegeven in de figuren.

Correct aanhaalmoment voor standaard bouten

1. Vastzettijd (seconde)
2. Aanhaalmoment

Correct aanhaalmoment voor bouten met hoge treksterkte

1. Vastzettijd (seconde)
2. Aanhaalmoment

Houd het gereedschap stevig vast en plaats de punt van het schroefbit in de schroefkop. Oefen voorwaartse druk uit op het gereedschap in die mate dat de bit niet van de schroef afglijdt en zet het gereedschap aan om te beginnen.
LET OP: Als u een reservebatterij gebruikt om de bewerking voort te zetten, laat het gereedschap dan minimaal 15 minuten rusten.
OPMERKING: Gebruik de juiste bit voor de kop van de schroef/bout die u wilt gebruiken.
OPMERKING: Stel bij het vastzetten van M8-schroeven of kleinere schroeven de druk op de schakelaar zorgvuldig af, zodat de schroef niet beschadigd raakt.
OPMERKING: Houd het gereedschap recht op de schroef gericht.
OPMERKING: Als de impactkracht te sterk is of als u de schroef langer aandraait dan in de figuren wordt weergegeven, kunnen de schroef of de punt van de schroefbit overbelast, gestript, beschadigd enz. raken. Voer, voordat u met uw werk begint, altijd een test uit om de juiste vastzettijd voor uw schroef te bepalen.

Het aanhaalmoment wordt beïnvloed door een grote verscheidenheid aan factoren, waaronder de volgende. Controleer na het vastzetten altijd het aanhaalmoment met een momentsleutel.

1. Wanneer de batterij bijna volledig ontladen is, daalt de spanning en wordt het aanhaalmoment verminderd.
2. Schroefbit of dopsleutelbit
   Als u niet de juiste maat schroefbit of dopsleutelbit gebruikt, zal dit een vermindering van het aanhaalmoment veroorzaken.
3. Bout
   • Zelfs als de momentcoëfficiënt en de boutklasse hetzelfde zijn, zal het juiste aanhaalmoment verschillen afhankelijk van de diameter van de bout.
   • Zelfs als de diameters van de bouten hetzelfde zijn, zal het juiste aanhaalmoment verschillen afhankelijk van de momentcoëfficiënt, de boutklasse en de boutlengte.
4. De manier waarop u het gereedschap vasthoudt of het materiaal van de aandrijfpositie dat vastgezet moet worden, beïnvloedt het aanhaalmoment.
5. Het bedienen van het gereedschap op lage snelheid zal een vermindering van het aanhaalmoment veroorzaken.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de batterij verwijderd is voordat u inspectie of onderhoud probeert uit te voeren.
LET OP: Gebruik nooit benzine, wasbenzine, verdunner, alcohol of iets dergelijks. Verkleuring, vervorming of scheuren kunnen het gevolg zijn.
Om de VEILIGHEID en BETROUWBAARHEID van het product te behouden, moeten reparaties, ander onderhoud of aanpassingen worden uitgevoerd door erkende Makita-servicecentra of in de fabriek, waarbij altijd vervangingsonderdelen van Makita worden gebruikt.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op letsel voor personen opleveren. Gebruik het accessoire of hulpstuk alleen voor het beoogde doel.
Als u meer informatie over deze accessoires nodig heeft, neem dan contact op met uw lokale Makita-servicecentrum.

• Schroefbits
• Dopsleutelbits
• Bitstuk
• Haak
• Plastic draagkoffer
• Batterijbeschermer
• Gereedschapshanger
• Makita originele batterij en oplader

OPMERKING: Sommige items in de lijst kunnen als standaardaccessoires in het gereedschapspakket zijn opgenomen. Ze kunnen van land tot land verschillen.
