Bosch Uneo Handleiding

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrische gereedschap met snoer of uw elektrische gereedschap met accu (snoerloos).

Veiligheid van het werkgebied

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap maakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Gebruik een verlengsnoer dat geschikt is voor buitengebruik bij het gebruik van elektrisch gereedschap buitenshuis. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een stroomvoorziening die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u door veelvuldig gebruik van gereedschap hebt opgedaan, u niet zelfgenoegzaam worden en de veiligheidsprincipes van het gereedschap negeren. Een achteloze handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires vervangt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
• Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken maken een veilige bediening en controle van het gereedschap in onverwachte situaties onmogelijk.

Gebruik en onderhoud van accugereedschap

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type accu, kan brandgevaar veroorzaken bij gebruik met een andere accu.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan een risico op letsel en brand creëren.
• Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder misbruikende omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Spoel met water als er per ongeluk contact optreedt. Zoek bovendien medische hulp als de vloeistof in de ogen komt. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accu of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een accu of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

Service

• Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
• Onderhoud nooit beschadigde accu's. Onderhoud aan accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidswaarschuwingen voor hamers
Veiligheidsinstructies voor alle werkzaamheden

• Draag gehoorbescherming. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
• Zet het gereedschap goed vast voor gebruik. Dit gereedschap produceert een hoog uitgangskoppel en zonder het gereedschap tijdens de werkzaamheden goed vast te zetten, kan er controleverlies optreden, wat kan leiden tot persoonlijk letsel.
• Houd het elektrische gereedschap vast aan geïsoleerde grijpoppervlakken, wanneer u werkzaamheden uitvoert waarbij het snijaccessoire of bevestigingsmiddelen verborgen bedrading kunnen raken. Het raken van een "onder spanning staande" draad met een snijaccessoire of bevestigingsmiddel kan blootgestelde metalen delen van het elektrische gereedschap "onder spanning" zetten en de bediener een elektrische schok geven.

Veiligheidsinstructies bij het gebruik van lange boren

• Werk nooit met een hogere snelheid dan de maximale snelheid van de boor. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
• Begin altijd met boren op lage snelheid en met de boorpunt in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
• Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, waardoor ze breken of de controle verliezen, wat kan leiden tot persoonlijk letsel.

Aanvullende veiligheidsinformatie

• Gebruik de extra handgreep(en) als deze bij het gereedschap worden geleverd. Verlies van controle kan persoonlijk letsel veroorzaken.
• Houd het elektrische gereedschap stevig met beide handen vast en zorg ervoor dat u een stabiele basis hebt. Het elektrische gereedschap kan met beide handen veiliger worden geleid.
• Schakel het elektrische gereedschap onmiddellijk uit als het toepassingsgereedschap vast komt te zitten. Wees voorbereid op hoge koppelreacties die terugslag veroorzaken. Het toepassingsgereedschap komt vast te zitten wanneer het vast komt te zitten in het werkstuk of wanneer het elektrische gereedschap overbelast raakt.
• Zet het werkstuk vast. Een werkstuk dat met klemmen of in een bankschroef is vastgeklemd, wordt steviger vastgehouden dan met de hand.
• Gebruik geschikte detectoren om te bepalen of er verborgen toevoerleidingen zijn of neem contact op met het plaatselijke nutsbedrijf voor assistentie. Contact met elektrische kabels kan brand en elektrische schokken veroorzaken. Het beschadigen van gasleidingen kan leiden tot een explosie. Het breken van waterleidingen veroorzaakt materiële schade.
• Wacht altijd tot het elektrische gereedschap volledig tot stilstand is gekomen voordat u het neerzet. Het toepassingsgereedschap kan vastlopen en ervoor zorgen dat u de controle over het elektrische gereedschap verliest.
• In geval van schade en oneigenlijk gebruik van de accu kunnen er dampen vrijkomen. De accu kan vlam vatten of exploderen. Zorg ervoor dat de ruimte goed geventileerd is en zoek medische hulp als u nadelige effecten ondervindt. De dampen kunnen de luchtwegen irriteren.
• Open de accu niet. Er is een risico op kortsluiting.
• De accu kan worden beschadigd door puntige voorwerpen zoals spijkers of schroevendraaiers of door van buitenaf uitgeoefende kracht. Er kan een interne kortsluiting optreden, waardoor de accu kan branden, roken, exploderen of oververhit raken.
• Gebruik de accu alleen met producten van de fabrikant. Dit is de enige manier waarop u de accu kunt beschermen tegen gevaarlijke overbelasting.

  Bescherm de accu tegen hitte, bijvoorbeeld tegen aanhoudend intens zonlicht, vuur, vuil, water en vocht. Er is een risico op explosie en kortsluiting.

Productbeschrijving en specificaties

Lees alle veiligheidsinstructies en algemene aanwijzingen. Het niet in acht nemen van de veiligheidsinstructies en algemene aanwijzingen kan een elektrische schok, brand en/of ernstig letsel veroorzaken.
Neem de afbeeldingen aan het begin van deze gebruiksaanwijzing in acht.

Beoogd gebruik
Het elektrisch gereedschap is bestemd voor hamerboren in beton, baksteen en steen. Het is ook geschikt voor boren zonder slag in hout en metaal, evenals voor schroefwerk.

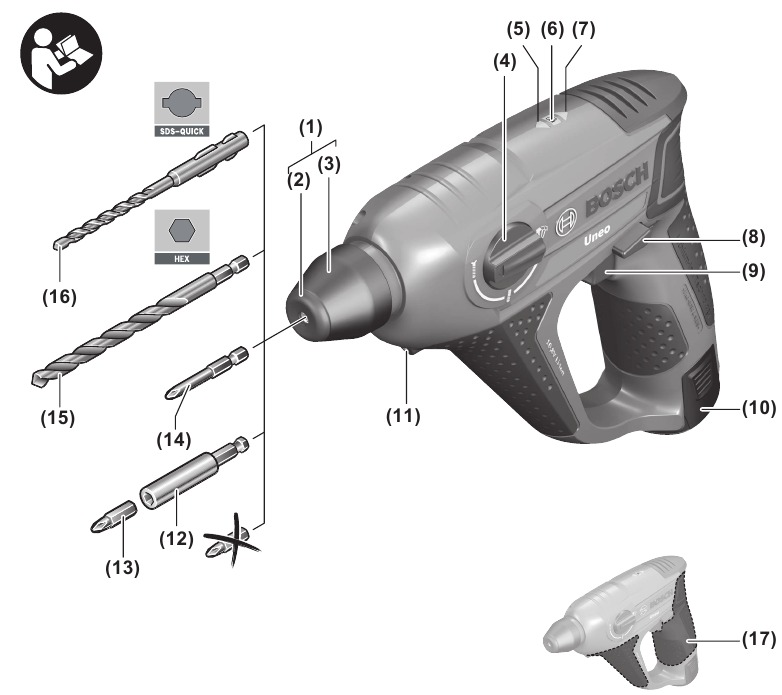

Productkenmerken
De nummering van de productkenmerken verwijst naar de afbeelding van het elektrisch gereedschap op de grafische pagina.

1. SDS-Quick/zeskant gereedschapsopname
2. Stofbeschermkap
3. Vergrendelhuls
4. Schakelaar voor slag/modusselectie
5. Indicator voor draairichting rechts
6. Accu-oplaadindicator
7. Indicator voor draairichting links
8. Draairichtingschakelaar
9. Aan/uit-schakelaar
10. Accu^A)
11. "PowerLight"
12. Universele bithouder^A)
13. Schroefbit^A)
14. Schroefbit met kogelvanger ^A)
15. Boor met zeskantschacht^A)
16. Boor met SDS-Quick gereedschapsopname^A)
17. Handgreep (geïsoleerd greepoppervlak)
18. Accuvak
19. Accu-ontgrendelknop
20. Snelspanboorhouder^A)
21. Voorste huls van de snelspanboorhouder^A)
22. Achterste huls van de snelspanboorhouder^A)

^A) De afgebeelde of beschreven accessoires worden niet standaard meegeleverd. U vindt de volledige selectie accessoires in ons accessoireprogramma.

Technische gegevens

^A) Beperkte prestaties bij temperaturen <0°C Technische gegevens vastgesteld met behulp van de accu die bij het product wordt geleverd.

Informatie over geluid/trillingen
Geluidsemissiewaarden bepaald conform EN 60745-2-6.
Typisch is het A-gewogen geluidsniveau van het elektrisch gereedschap: Geluidsdrukniveau 83 dB(A); geluidsvermogensniveau 94 dB(A). Onzekerheid K = 3 dB.

Draag gehoorbescherming!
Totale trillingswaarden a_h (vectorsom van drie assen) en onzekerheid K bepaald conform EN 60745-2-6, EN 60745-2-1:
Hamerboren in beton: a_h = 20 m/s², K = 1.5 m/s²,
Boren in metaal: a_h = 4.0 m/s², K = 1.5 m/s²,
Schroeven: a_h < 2.5 m/s², K = 1.5 m/s²,
Het in deze handleiding vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten volgens een genormaliseerde meetmethode en kunnen worden gebruikt om elektrisch gereedschap met elkaar te vergelijken. Ze kunnen ook worden gebruikt voor een voorlopige schatting van trillings- en geluidsemissies.
Het vermelde trillingsniveau en de geluidsemissiewaarde zijn van toepassing op de belangrijkste toepassingen van het elektrisch gereedschap. Als het elektrisch gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende toepassingsgereedschappen of slecht wordt onderhouden, kunnen het trillingsniveau en de geluidsemissiewaarde afwijken. Dit kan de trillings- en geluidsemissies gedurende de totale werkperiode aanzienlijk verhogen.
Om de trillings- en geluidsemissies nauwkeurig te schatten, moet ook rekening worden gehouden met de tijd dat het gereedschap is uitgeschakeld of draait, maar niet daadwerkelijk wordt gebruikt. Dit kan de trillings- en geluidsemissies gedurende de totale werkperiode aanzienlijk verminderen.
Tref aanvullende veiligheidsmaatregelen om de gebruiker te beschermen tegen de effecten van trillingen, zoals het onderhouden van het elektrisch gereedschap en de toepassingsgereedschappen, het warm houden van de handen en het correct organiseren van de werkprocessen.

Montage

• Neem de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschapswissel enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat letselgevaar door het onbedoeld indrukken van de aan/uit-schakelaar.

Accu opladen

• Gebruik uitsluitend de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn afgestemd op de lithium-ion-accu van uw elektrische gereedschap.

Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Laad de accu in het oplaadapparaat volledig op voordat u het elektrische gereedschap voor de eerste keer gebruikt, om er zeker van te zijn dat de accu de volledige capaciteit heeft.
De lithium-ion-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Het onderbreken van het oplaadproces beschadigt de accu niet.
De lithium-ion-accu is door de "Electronic Cell Protection (ECP)" beveiligd tegen diepontlading. Wanneer de accu leeg is, wordt het elektrische gereedschap door een beveiligingsschakeling uitgeschakeld: Het inzetgereedschap draait niet meer.

• Druk na het automatisch uitschakelen van het elektrische gereedschap niet meer op de aan/uit-schakelaar. De accu kan beschadigd raken.
  Neem de aanwijzingen voor de correcte afvalverwerking in acht.

Accu-oplaadindicator
De accu-oplaadindicator (6) geeft enkele seconden de laadtoestand aan wanneer de aan/uit-schakelaar (9) half of volledig is ingedrukt.

Als er na het inschakelen van het elektrische gereedschap geen LED oplicht, is de accu defect en moet deze worden vervangen.

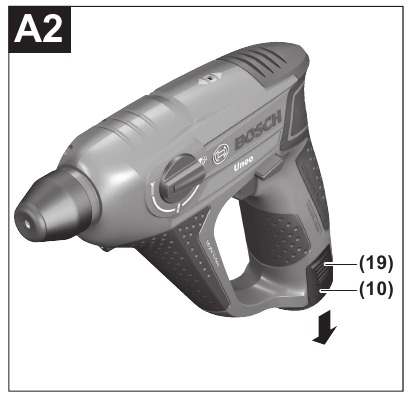

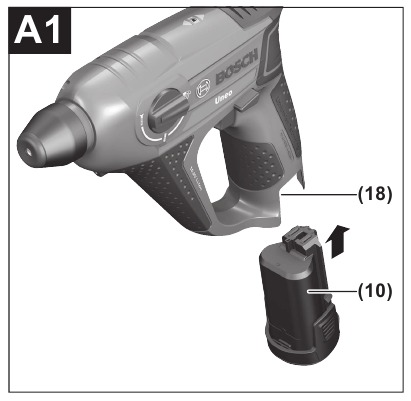

Accu plaatsen en verwijderen (zie afbeeldingen A1–A2)

• Forceer de accu niet in de houder. De accu is zodanig ontworpen dat hij alleen in de juiste positie in het elektrische gereedschap kan worden geplaatst.
  • Schuif de accu (10) helemaal in de accuhouder.
  • Om de accu (10) te verwijderen, drukt u op de ontgrendelknop (19) op de accu en trekt u deze uit de accuhouder.

Boorkoppen en gereedschappen selecteren
Voor hamerboren is een SDS-Quick-inzetgereedschap vereist.
Om zonder slag te boren in hout, metaal, keramiek en kunststof, kunt u een geschikt SDS-Quick-inzetgereedschap, een inzetgereedschap met zeskantschacht of de snelspanboorhouder gebruiken met inzetgereedschappen die geen SDS-Quick hebben. Gebruik voor schroeven uitsluitend schroefbits met een kogelvanger (14) (DIN 3126-E6.3). Andere schroefbits (13) kunnen worden geplaatst met behulp van een universele bithouder met kogelvanger (12).
Aan het einde van deze gebruiksaanwijzing vindt u in het overzicht van accessoires een selectie van geschikte inzetgereedschappen.

De snelspanboorhouder wisselen
U moet de snelspanboorhouder (20) gebruiken om te werken met inzetgereedschappen die geen SDS-Quick hebben (bijv. cilindrische boorbits).

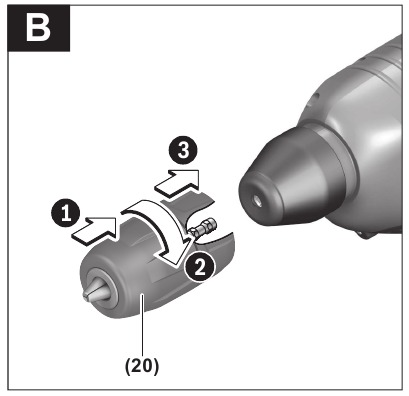

De snelspanboorhouder plaatsen (zie afbeelding B)

• Maak het insteekeinde van de schacht schoon en vet het licht in.
• Plaats de snelspanboorhouder (20) met de schacht in de gereedschapshouder en draai deze totdat deze automatisch vergrendelt.
• Controleer of deze is vergrendeld door aan de snelspanboorhouder te trekken.

De snelspanboorhouder verwijderen

• Duw de vergrendelingshuls (3) terug en verwijder de snelspanboorhouder (20).

Het gereedschap wisselen

De gereedschapshouder kan ook verschillende inzetgereedschappen met een zeskantschacht met groef en SDS-Quick-schacht bevatten. De gereedschapshouder maakt het eenvoudig en gemakkelijk wisselen van het inzetgereedschap zonder gereedschap mogelijk.
Zoals vereist door het systeem, kan het inzetgereedschap vrij bewegen. Dit veroorzaakt een bepaalde radiale slingering bij nullast, die geen effect heeft op de nauwkeurigheid van het boorgat, omdat de boorbit zichzelf centreert tijdens het boren.
De stofbeschermingskap (2) voorkomt grotendeels het binnendringen van boorstof in de gereedschapshouder tijdens gebruik. Zorg er bij het plaatsen van het gereedschap voor dat de stofbeschermingskap (2) niet beschadigd raakt.

• Vervang een beschadigde stofbeschermingskap onmiddellijk. Het wordt aanbevolen hiervoor gebruik te maken van een klantenservice.

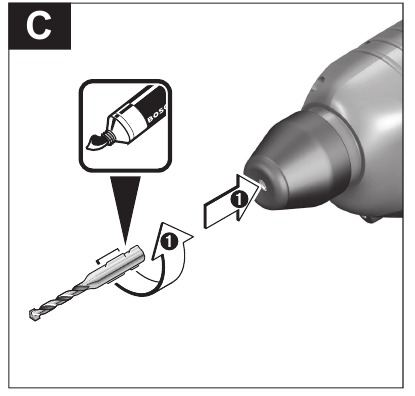

SDS-Quick-inzetgereedschappen plaatsen (zie afbeelding C)

• Maak het insteekeinde van het inzetgereedschap schoon en vet het licht in.
• Plaats het inzetgereedschap in de gereedschapshouder en draai het totdat het automatisch vergrendelt.
• Controleer de vergrendeling door aan het gereedschap te trekken.

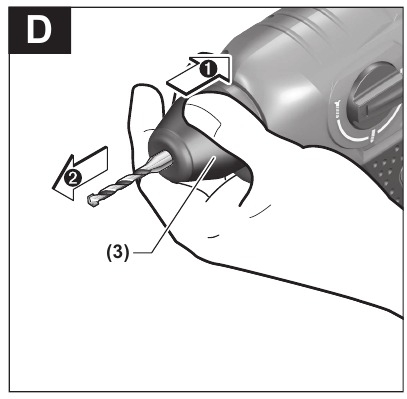

SDS-Quick-inzetgereedschappen verwijderen (zie afbeelding D)

• Duw de vergrendelingshuls (3) terug en verwijder het inzetgereedschap.

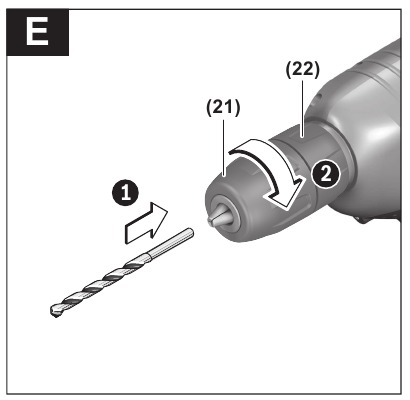

Inzetgereedschappen plaatsen die geen SDS-Quick hebben (zie afbeelding E)
Opmerking: Inzetgereedschappen die geen SDS-Quick hebben, mogen niet worden gebruikt voor hamerboren. Hamerboren beschadigt gereedschappen zonder SDS-Quick en hun boorkoppen.

• Plaats de snelspanboorhouder (20).
• Houd de achterste huls (22) van de snelspanboorhouder (20) stevig vast en draai de voorste huls (21) tegen de klok in totdat het gereedschap kan worden geplaatst. Plaats het gereedschap.
• Houd de achterste huls van de snelspanboorhouder (20) vast en draai de voorste huls met de hand stevig vast in de richting van de klok totdat deze stopt met klikken. Dit vergrendelt de boorkop automatisch.
• Controleer of deze stevig vastzit door aan het gereedschap te trekken.
  Opmerking: Als de gereedschapshouder helemaal is losgeschroefd, kan er tijdens het opnieuw vastdraaien een schrapend geluid te horen zijn en kan de gereedschapshouder mogelijk niet volledig worden vastgedraaid.
  Draai in dit geval de voorste huls (21) één slag tegen de klok in. Hierdoor kan de gereedschapshouder volledig worden vastgedraaid.
• Draai de slag-/moduskeuzeschakelaar (4) naar de stand "boren".

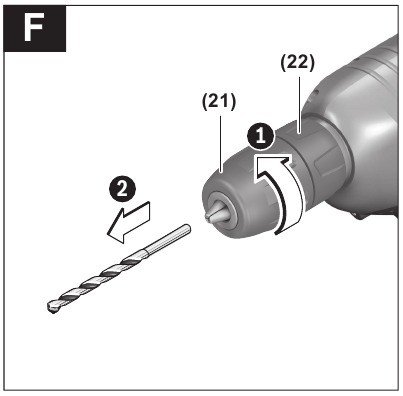

Inzetgereedschappen verwijderen die geen SDS-Quick hebben (zie afbeelding F)
Houd de achterste huls (22) van de snelspanboorhouder stevig vast en draai de voorste huls (21) van de snelspanboorhouder tegen de klok in totdat het inzetgereedschap kan worden verwijderd.

Stof-/spanenafzuiging
Stof van materialen zoals loodhoudende coatings, sommige houtsoorten, mineralen en metaal kan schadelijk zijn voor de gezondheid. Het aanraken of inademen van het stof kan leiden tot allergische reacties en/of luchtweginfecties bij de gebruiker of omstanders.
Bepaald stof, zoals eiken- of beukenstof, wordt beschouwd als kankerverwekkend, vooral in combinatie met additieven voor houtbehandeling (chromaat, houtconserveermiddel). Materialen die asbest bevatten, mogen alleen door specialisten worden bewerkt.

• Zorg voor een goede ventilatie van de werkplek.
• Het wordt aanbevolen een ademhalingsmasker van filterklasse P2 te dragen.

Neem de relevante voorschriften in uw land voor de te bewerken materialen in acht.

• Vermijd stofophoping op de werkplek. Stof kan gemakkelijk ontbranden.

Bediening

Opstarten
De batterij plaatsen

• Gebruik uitsluitend originele Bosch lithium-ionaccu's met de spanning die op het typeplaatje van uw elektrische gereedschap staat vermeld. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
  • Zet de draairichtingschakelaar (8) in de middelste stand om onbedoeld inschakelen te voorkomen.
  • Schuif de accu (10) helemaal in het accuvak (18).

De bedrijfsmodus instellen
De bedrijfsmodus van het elektrische gereedschap wordt geselecteerd met de slag-/moduskeuzeschakelaar (4).

• Opmerking: Verander de bedrijfsmodus alleen als het elektrische gereedschap is uitgeschakeld. Anders kan het elektrische gereedschap beschadigd raken.
  • Om de bedrijfsmodus te wijzigen, draait u de slag-/moduskeuzeschakelaar (4) naar de gewenste positie.

	Positie voor hamerboren in beton, baksteen of steen
	Positie voor boren zonder slag in hout en metaal
	Positie voor schroeven

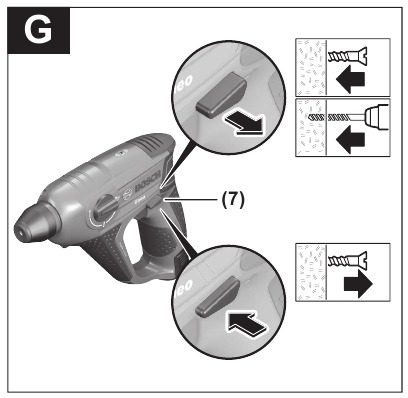

De draairichting instellen (zie afbeelding G)

• Bedien de draairichtingschakelaar (8) alleen wanneer het elektrische gereedschap niet in gebruik is.

De draairichtingschakelaar (8) wordt gebruikt om de draairichting van het elektrische gereedschap te veranderen. Dit is echter niet mogelijk terwijl de aan/uit-schakelaar (9) wordt ingedrukt.

• Rechtsom draaien: Om te boren en schroeven in te draaien, drukt u de draairichtingschakelaar (8) tot de linker aanslag door.
  De draairichtingsindicator voor rechtsom draaien (5) licht op wanneer de aan/uit-schakelaar (9) wordt ingedrukt en de motor draait.
• Linksom draaien: Om schroeven en moeren los te draaien, drukt u de draairichtingschakelaar (8) tot de rechter aanslag door.
  De draairichtingsindicator voor linksom draaien (7) licht op wanneer de aan/uit-schakelaar (9) wordt ingedrukt en de motor draait.

In-/uitschakelen

• Om het elektrische gereedschap te starten, houdt u de aan/uit-schakelaar (9) ingedrukt.

De lamp (11) gaat branden wanneer de aan/uit-schakelaar (9) licht of volledig wordt ingedrukt, wat betekent dat het werkgebied wordt verlicht bij slechte lichtomstandigheden.
Bij lage temperaturen bereikt het elektrische gereedschap pas na een bepaalde tijd het volledige hamer-/slagvermogen.

• Om het elektrische gereedschap uit te schakelen, laat u de aan/uit-schakelaar (9) los.

De snelheid/het aantal slagen aanpassen

• Pas de snelheid/het aantal slagen van het elektrische gereedschap aan wanneer het is ingeschakeld door de aan/uit-schakelaar (9) in verschillende mate in te drukken. Lichte druk op de aan/uit-schakelaar (9) resulteert in een lage rotatiesnelheid/aantal slagen. Toenemende druk op de schakelaar verhoogt de snelheid/het aantal slagen.

Praktisch advies

• Plaats het elektrische gereedschap alleen op de schroef/moer wanneer het gereedschap is uitgeschakeld. Roterende gereedschapinzetstukken kunnen wegglijden.

Onderhoud en service

Onderhoud en reiniging

• Verwijder de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschap vervangen, enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat risico op letsel door het per ongeluk indrukken van de aan/uit-schakelaar.
• Om een veilige en efficiënte werking te garanderen, moet u het elektrische gereedschap en de ventilatiesleuven altijd schoonhouden.

Transport
De meegeleverde lithium-ionaccu's vallen onder de eisen van de wetgeving voor gevaarlijke goederen. De accu's zijn geschikt voor wegtransport door de gebruiker zonder verdere beperkingen.
Bij verzending door derden (bijv. door luchttransport of een expeditiebedrijf) moeten speciale eisen aan de verpakking en etikettering in acht worden genomen. Voor de voorbereiding van het te verzenden artikel is het raadzaam een deskundige op het gebied van gevaarlijke stoffen te raadplegen.
Verzend accupacks alleen als de behuizing onbeschadigd is. Plak open contacten af en verpak de accu zodanig dat deze niet in de verpakking kan bewegen. Houd ook rekening met de mogelijkheid van meer gedetailleerde nationale voorschriften.

Klantenservice en toepassingsservice
Onze klantenservice beantwoordt uw vragen over het onderhoud en de reparatie van uw product, evenals over reserveonderdelen. U kunt explosietekeningen en informatie over reserveonderdelen vinden op: www.bosch-pt.com
Het Bosch-productadvies team helpt u graag met al uw vragen over onze producten en hun accessoires.
Vermeld in alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat vermeld.

Groot-Brittannië
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ
Op www.bosch-pt.co.uk kunt u reserveonderdelen bestellen of het ophalen van een product regelen dat onderhoud of reparatie nodig heeft.
Tel. Service: (0344) 7360109
E-mail: boschservicecentre@bosch.com

Ierland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: (01) 4666700
Fax: (01) 4666888

Australië, Nieuw-Zeeland en de eilanden in de Stille Oceaan
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169 Customer Contact Center Inside Australia:
Phone: (01300) 307044 Fax: (01300) 307045
Inside New Zealand:
Phone: (0800) 543353 Fax: (0800) 428570
Outside AU and NZ: Phone: +61 3 95415555
www.bosch-pt.com.au
www.bosch-pt.co.nz

Republiek Zuid-Afrika
Klantenservice
Hotline: (011) 6519600

Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: (011) 4939375
Fax: (011) 4930126
E-mail: bsctools@icon.co.za

KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: (031) 7012120
Fax: (031) 7012446
E-mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: (021) 5512577
Fax: (021) 5513223
E-mail: bsc@zsd.co.za

Bosch Headquarters
Midrand, Gauteng
Tel.: (011) 6519600
Fax: (011) 6519880
E-mail: rbsa-hq.pts@za.bosch.com

Accupacks/accu's:
Li-ion:
Neem de aanwijzingen in de sectie over transport in acht (zie "Transport", ).

Referenties

• Home | Bosch Power Tools
• Home | Bosch Power Tools
• Bosch power tools for trade and industry | Bosch Professional
• Bosch power tools for trade and industry | Bosch Professional

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

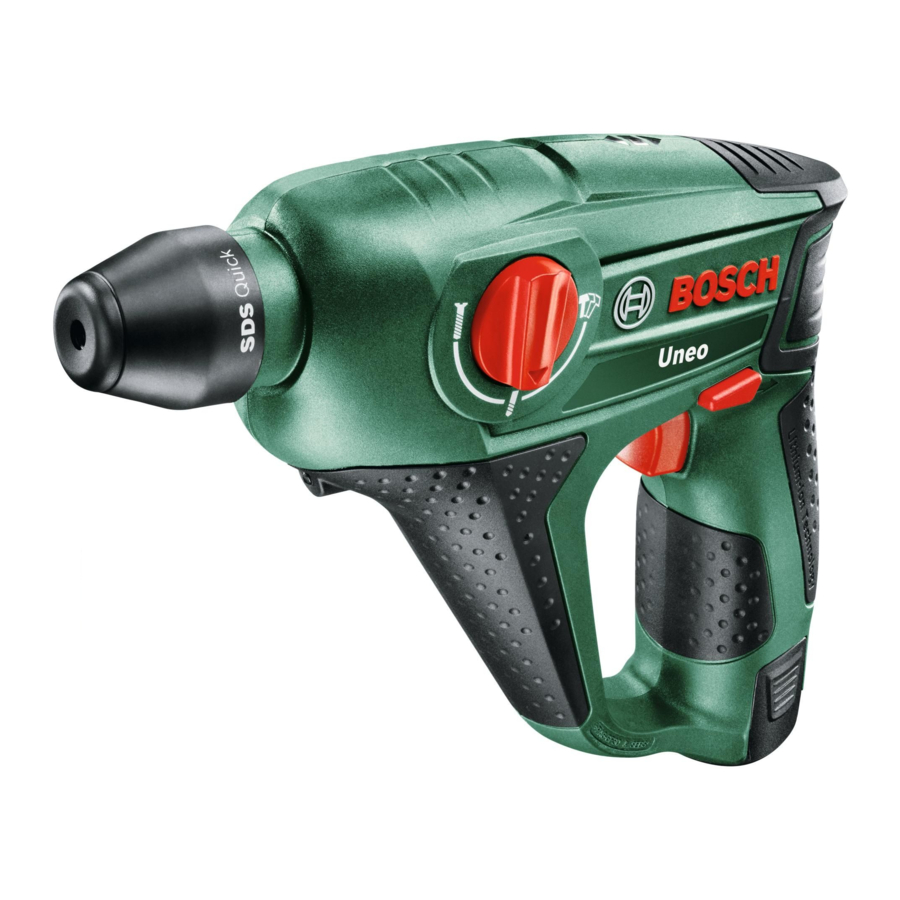

Download Bosch Uneo Handleiding

Beschikbare talen
