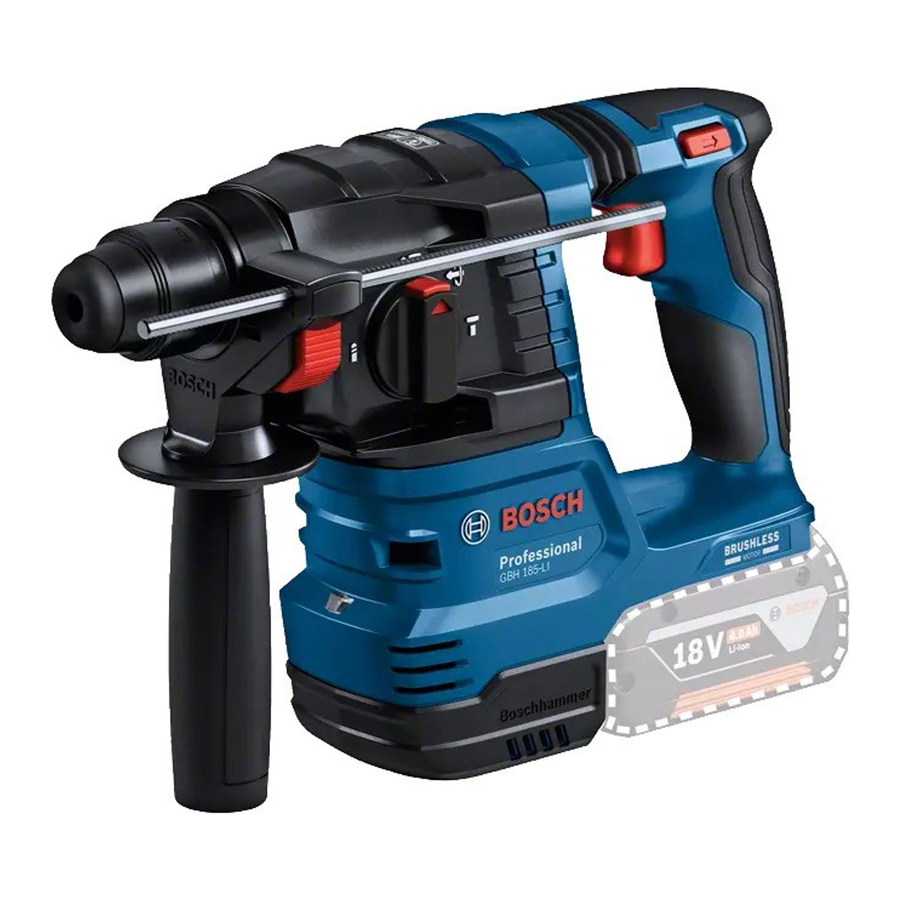

Bosch Professional GBH 185-LI handleiding

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrische gereedschap met snoer (netvoeding) of uw elektrische gereedschap met accu (draadloos).

Veiligheid van het werkgebied

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd aanraking van het lichaam met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Wees alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg ervoor dat u altijd stevig staat en in evenwicht bent. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn aangebracht voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat u door vertrouwdheid die u heeft opgedaan door veelvuldig gebruik van gereedschap niet zelfgenoegzaam worden en de veiligheidsprincipes van gereedschap negeren. Een onachtzame handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder het batterijpakket, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrisch gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
• Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

Gebruik en onderhoud van accugereedschap

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met speciaal daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
•
  Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
•
  Onder ongunstige omstandigheden kan er vloeistof uit de batterij worden geslingerd; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt geslingerd, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een batterijpakket of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of een temperatuur boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het risico op brand vergroten.

Service

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
• Voer nooit onderhoud uit aan beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Productveiligheidswaarschuwingen

Veiligheidsinstructies voor alle toepassingen

• Draag gehoorbeschermers. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
• Gebruik extra handgrepen, indien meegeleverd met het gereedschap. Verlies van controle kan persoonlijk letsel veroorzaken.
• Houd het elektrisch gereedschap vast aan geïsoleerde grijpoppervlakken wanneer u een bewerking uitvoert waarbij het snijaccessoire of de bevestigingsmiddelen in contact kunnen komen met verborgen bedrading. Als snijaccessoires of bevestigingsmiddelen in contact komen met een "stroomvoerende" draad, kunnen blootliggende metalen onderdelen van het elektrisch gereedschap "stroomvoerend" worden en de bediener een elektrische schok geven.

Veiligheidsinstructies bij het gebruik van lange boren met roterende hamers

• Begin altijd met boren op lage snelheid en met de boorpunt in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact met het werkstuk, wat kan leiden tot persoonlijk letsel.
• Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, waardoor ze breken of u de controle verliest, wat kan leiden tot persoonlijk letsel.

Aanvullende veiligheidsinformatie

•
  Gebruik geschikte detectoren om te bepalen of er verborgen toevoerleidingen zijn of neem contact op met het plaatselijke nutsbedrijf voor hulp. Contact met elektrische kabels kan brand en elektrische schokken veroorzaken. Het beschadigen van gasleidingen kan leiden tot een explosie. Het breken van waterleidingen veroorzaakt schade aan eigendommen.
• Wacht altijd tot het elektrisch gereedschap volledig tot stilstand is gekomen voordat u het neerlegt. Het applicatiegereedschap kan vastlopen en ertoe leiden dat u de controle over het elektrisch gereedschap verliest.
• Zet het werkstuk vast. Een werkstuk dat met klemmen of in een bankschroef wordt vastgeklemd, wordt steviger vastgehouden dan met de hand.
• In geval van beschadiging en onjuist gebruik van de batterij kunnen er dampen vrijkomen. De batterij kan vlam vatten of exploderen. Zorg ervoor dat de ruimte goed geventileerd is en zoek medische hulp als u nadelige effecten ondervindt. De dampen kunnen het ademhalingsstelsel irriteren.
• Open de batterij niet. Er bestaat een risico op kortsluiting.
• De batterij kan worden beschadigd door puntige voorwerpen zoals spijkers of schroevendraaiers of door uitwendig aangebrachte kracht. Er kan een interne kortsluiting optreden, waardoor de batterij kan verbranden, roken, exploderen of oververhit raken.
• Gebruik de batterij alleen in de producten van de fabrikant. Dit is de enige manier waarop u de batterij kunt beschermen tegen gevaarlijke overbelasting.

Bescherm de batterij tegen hitte, bijvoorbeeld tegen continue intense zonnestraling, vuur, vuil, water en vocht. Er bestaat een risico op explosie en kortsluiting.

•
  Raak geen applicatiegereedschap of aangrenzende behuizingscomponenten aan kort na gebruik. Deze kunnen tijdens het gebruik erg heet worden en brandwonden veroorzaken.
• Het applicatiegereedschap kan tijdens het boren vastlopen. Zorg ervoor dat u stevig staat en houd het elektrisch gereedschap stevig met beide handen vast. Anders kunt u de controle over het elektrisch gereedschap verliezen.
• Wees voorzichtig bij het uitvoeren van sloopwerkzaamheden met de beitel. Vallende fragmenten van het sloopmateriaal kunnen u of omstanders verwonden.
• Houd het elektrisch gereedschap stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrisch gereedschap kan met beide handen veiliger worden geleid.
• De bevestiging voor de ophangband (6) en de ophangband zelf dienen niet als valbescherming. Gebruik de bevestiging voor de ophangband (6) alleen om een ophangband te bevestigen.

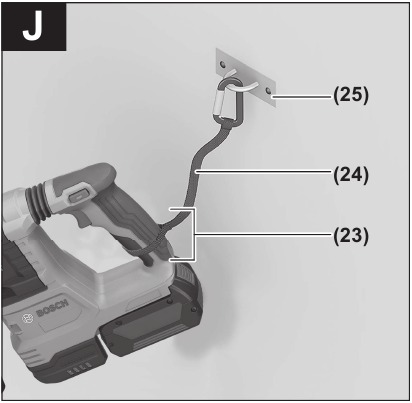

• Bevestig het valbeveiligingssysteem (24) nooit aan de bevestiging voor de ophangband (6).

Productbeschrijving en specificaties

Lees alle veiligheidsinstructies en algemene aanwijzingen. Het niet in acht nemen van de veiligheidsinstructies en algemene aanwijzingen kan een elektrische schok, brand en/of ernstig letsel veroorzaken.
Neem de afbeeldingen aan het begin van deze gebruiksaanwijzing in acht.

Beoogd gebruik

Het elektrisch gereedschap is bestemd voor hamerboren in beton, baksteen en steen, en voor lichte beitelwerkzaamheden. Het is ook geschikt voor boren zonder slag in hout, metaal, keramiek en kunststof. Elektrische gereedschappen met elektronische regeling en rechts-/linksomdraaien zijn ook geschikt voor schroefwerk.

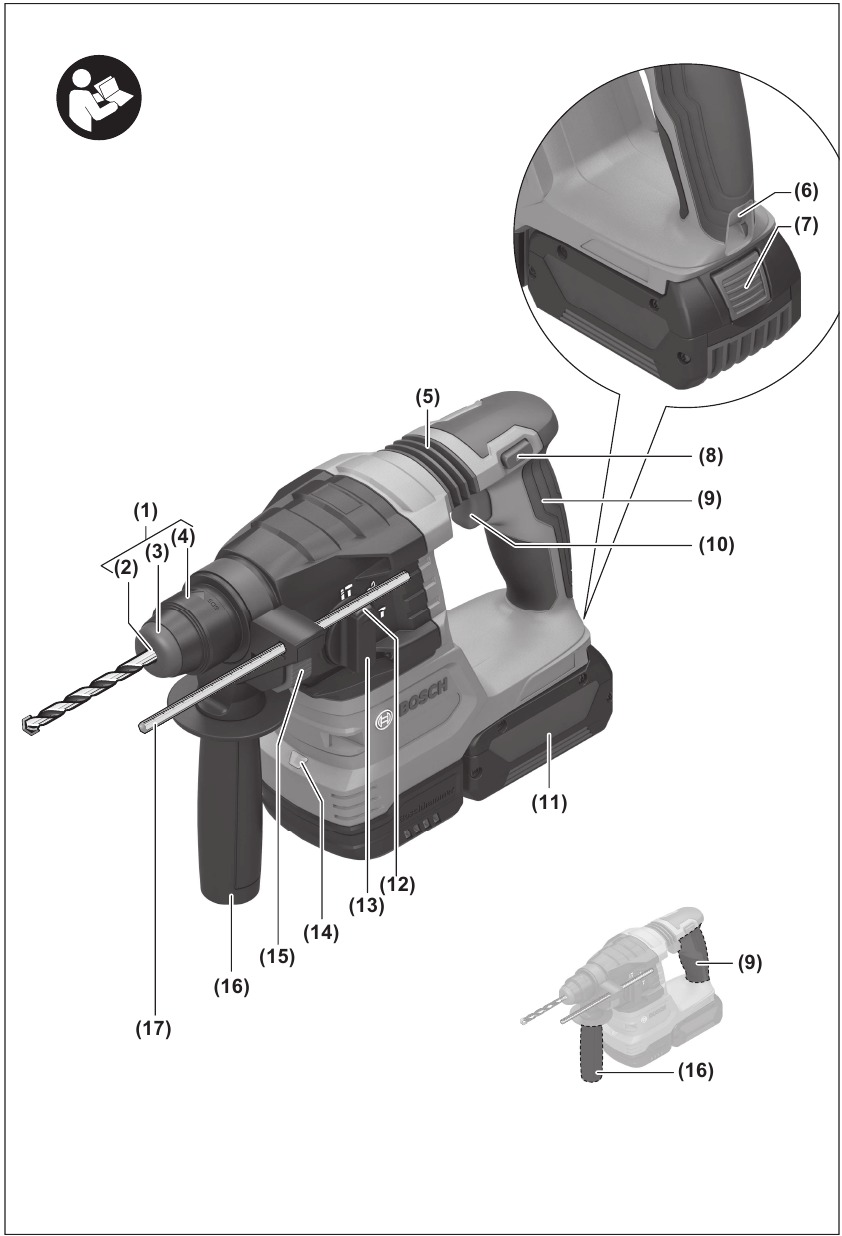

Productkenmerken

1. SDS plus-boorkop
2. SDS plus-gereedschaphouder
3. Stofbeschermkap
4. Vergrendelingshuls
5. Trillingsdemping
6. Bevestiging voor ophangband
7. Accu-ontgrendelingsknop^a)
8. Draairichtingschakelaar
9. Handgreep (geïsoleerd greepoppervlak)
10. Aan/uit-schakelaar
11. Oplaadbare accu^a)
12. Ontgrendelingsknop voor slag-/moduskeuzeschakelaar
13. Slag-/moduskeuzeschakelaar
14. Werklicht
15. Knop voor diepteaanslaginstelling
16. Extra handgreep (geïsoleerd greepoppervlak)
17. Diepteaanslag
18. Bevestigingsschroef voor tandkransboorhouder^a)
19. Tandkransboorhouder^a)
20. SDS plus-schacht voor boorhouder
21. Boorhouder sleutel

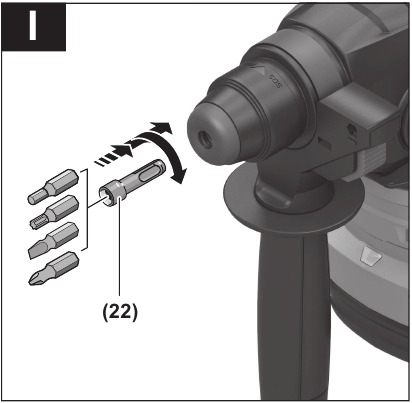

22. Universele houder met SDS plus-schacht^b)
23. Bevestigingsgedeelte voor het valbeveiligingssysteem op het elektrisch gereedschap
24. Valbeveiligingssysteem^b)
25. Bevestigingspunt voor valbeveiligingssysteem^b)

1. Dit accessoire is geen onderdeel van de standaardleveringsomvang.
2. Dit hier beschreven accessoire is niet standaard inbegrepen bij het product, noch is het onderdeel van het Bosch-assortiment accessoires.

Technische gegevens

^A) Gemeten bij 20–25°C met accu GBA 18V 4.0Ah
^B) Afhankelijk van de gebruikte accu
^C) Beperkte prestaties bij temperaturen < 0°C
^D) In combinatie met GDE 12 moet een accu van > 3.0 Ah worden gebruikt

Waarden kunnen variëren afhankelijk van het product, het toepassingsgebied en de omgevingsomstandigheden. Ga voor meer informatie naar www.bosch-professional.com/wac.

Informatie over geluid/trillingen

Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten volgens een genormeerde meetprocedure en kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Ze zijn ook geschikt voor een voorlopige schatting van de trillings- en geluidsemissies.
Het aangegeven trillingsniveau en de aangegeven geluidsemissiewaarde vertegenwoordigen de belangrijkste toepassingen van het elektrisch gereedschap. Als het elektrisch gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende accessoires of slecht wordt onderhouden, kunnen het trillingsniveau en de geluidsemissiewaarde afwijken. Dit kan de trillings- en geluidsemissies gedurende de totale werkperiode aanzienlijk verhogen.
Om de trillings- en geluidsemissies nauwkeurig te schatten, moet ook rekening worden gehouden met de tijd dat het gereedschap is uitgeschakeld of dat het wel loopt, maar niet daadwerkelijk wordt gebruikt. Dit kan de trillings- en geluidsemissies gedurende de totale werkperiode aanzienlijk verminderen.
Tref aanvullende veiligheidsmaatregelen om de bediener te beschermen tegen de effecten van trillingen, zoals het onderhouden van het elektrisch gereedschap en de accessoires, het warm houden van de handen en het correct organiseren van de werkprocessen.

Oplaadbare accu

Bosch verkoopt sommige accugereedschappen zonder oplaadbare accu. U kunt aan de verpakking zien of er een oplaadbare accu bij het elektrische gereedschap is inbegrepen.

De accu opladen

• Gebruik alleen de in de technische gegevens genoemde laders. Alleen deze laders zijn afgestemd op de lithium-ionaccu van uw elektrische gereedschap.

Opmerking: Lithium-ionaccu's worden gedeeltelijk opgeladen geleverd volgens de internationale transportvoorschriften. Om de volledige accucapaciteit te garanderen, laadt u de accu volledig op voordat u uw gereedschap voor de eerste keer gebruikt.

De accu plaatsen

Schuif de opgeladen accu in de accuhouder totdat deze vastklikt.

De accu verwijderen

Om de accu te verwijderen, drukt u op de accu-ontgrendelingsknop en trekt u de accu eruit. Gebruik hierbij geen kracht.
De accu heeft twee vergrendelingsniveaus om te voorkomen dat de accu eruit valt als de accu-ontgrendelingsknop per ongeluk wordt ingedrukt. De accu wordt op zijn plaats gehouden door een veer wanneer deze in het elektrische gereedschap is gemonteerd.

Acculaadindicator

Opmerking: niet alle accutypes hebben een acculaadindicator.

De groene leds op de acculaadindicator geven de laadstatus van de accu aan. Om veiligheidsredenen is het alleen mogelijk om de laadstatus te controleren als het elektrisch gereedschap niet in werking is.
Druk op de knop voor de acculaadindicator of om de laadstatus weer te geven. Dit is ook mogelijk wanneer de accu is verwijderd.
Als er geen led oplicht nadat u op de knop voor de acculaadindicator hebt gedrukt, is de accu defect en moet deze worden vervangen.

Accumodel GBA 18V...

Accumodel ProCORE18V...

Aanbevelingen voor een optimale omgang met de accu

Bescherm de accu tegen vocht en water.
Bewaar de accu alleen binnen een temperatuurbereik van −20 tot 50°C. Laat de accu bijvoorbeeld niet in de zomer in uw auto liggen.
Reinig af en toe de ventilatieopeningen op de accu met een zachte borstel die schoon en droog is.
Een aanzienlijk kortere gebruiksduur na het opladen geeft aan dat de accu is verslechterd en moet worden vervangen.
Volg de instructies voor de juiste verwijdering.

Montage

• Verwijder de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschapswissel, enz.). Er bestaat letselgevaar door het per ongeluk bedienen van de aan/uit-schakelaar.

Extra handgreep

• Gebruik uw elektrische gereedschap niet zonder de extra handgreep (16).
• Zorg ervoor dat de extra handgreep altijd goed is vastgedraaid. Anders kunt u tijdens het werk de controle over het elektrische gereedschap verliezen.

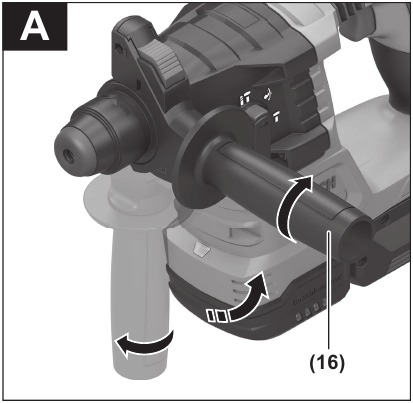

De extra handgreep draaien (zie afbeelding A)
U kunt de extra handgreep (16) in elke gewenste hoek draaien voor een veilige werkhouding die vermoeidheid minimaliseert.

• Draai het onderste grijpende uiteinde van de extra handgreep (16) tegen de klok in en draai de extra handgreep (16) in de gewenste positie. Draai vervolgens het onderste grijpende uiteinde van de extra handgreep (16) met de klok mee om deze weer vast te draaien. Zorg ervoor dat de bevestigingsband van de extra handgreep in de bijbehorende groef van de behuizing valt.

Boorkoppen en gereedschappen selecteren

Voor hamerboren en beitelen heeft u SDS plus-gereedschappen nodig, die in de SDS plus-boorkop worden geplaatst.
Voor boren zonder slag in hout, metaal, keramiek en kunststof, en voor schroeven, worden gereedschappen zonder SDS plus gebruikt (bijv. cilindrische schachtboren). Voor dergelijke boorgereedschappen is een tandkransboorkop vereist.

Opmerking: Gebruik de tandkransboorkop alleen in de bedrijfsmodus boren zonder slag.

De boorkop vervangen

De tandkransboorkop plaatsen/verwijderen
U moet een geschikte boorkop (tandkrans- of snelspanboorkop) gebruiken om te werken met gereedschappen die geen SDS plus hebben (bijv. cilindrische schachtboren).

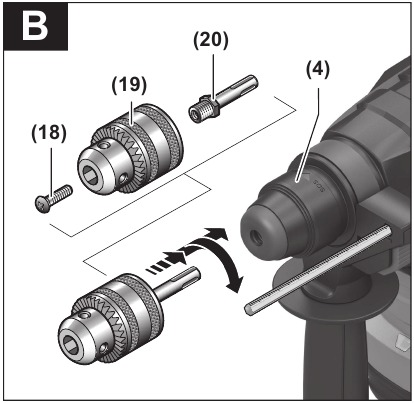

De tandkransboorkop monteren (zie afbeelding B)

• Schroef de SDS plus-schacht (20) in een tandkransboorkop (19). Bevestig de tandkransboorkop (19) met behulp van de borgschroef (18). Let op: de borgschroef heeft een linkse schroefdraad.

De tandkransboorkop plaatsen (zie afbeelding B)

• Reinig en smeer het uiteinde van de schacht licht in.
• Plaats de tandkransboorkop met de adapterschacht in de gereedschaphouder met een draaiende beweging totdat deze automatisch vergrendelt.
• Controleer of deze is vergrendeld door aan de tandkransboorkop te trekken.

De tandkransboorkop verwijderen

• Duw de vergrendelingshuls (4) naar achteren en verwijder de tandkransboorkop (19).

Het gereedschap vervangen

De stofbeschermkap (3) voorkomt grotendeels dat er tijdens het gebruik boorstof in de gereedschaphouder binnendringt. Zorg er bij het plaatsen van het gereedschap voor dat de stofbeschermkap (3) niet beschadigd raakt.

• Vervang een beschadigde stofbeschermkap onmiddellijk. Het wordt aanbevolen hiervoor een klantenservice te gebruiken.

Het gereedschap SDS plus vervangen

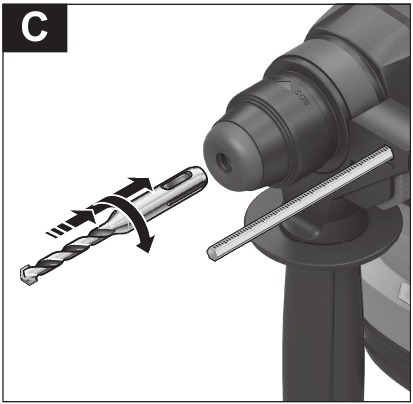

Het SDS plus-applicatiegereedschap plaatsen (zie afbeelding C)
Met de SDS plus-boorkop (1) kunt u het applicatiegereedschap eenvoudig en gemakkelijk verwisselen zonder dat u extra gereedschap nodig hebt.

• Reinig en smeer de schacht van het applicatiegereedschap licht in.
• Plaats het applicatiegereedschap in de gereedschaphouder (2) terwijl u het draait totdat het automatisch vergrendelt.
• Controleer of deze is vergrendeld door aan het gereedschap te trekken.

Als vereiste van het systeem kan het SDS plus-applicatiegereedschap vrij bewegen. Dit veroorzaakt een zekere radiale slingering bij nullast, die geen effect heeft op de nauwkeurigheid van het boorgat, omdat de boor zich tijdens het boren centreert.

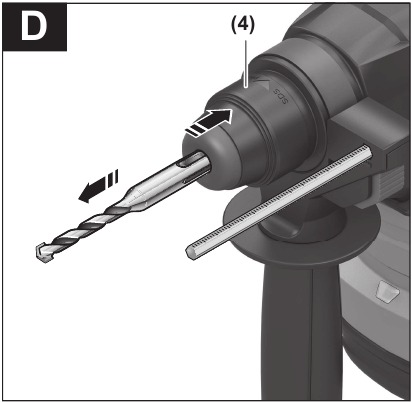

Het SDS plus-applicatiegereedschap verwijderen (zie afbeelding D)

• Duw de vergrendelingshuls (4) naar achteren en verwijder het applicatiegereedschap.

De tandkransboorkop vervangen

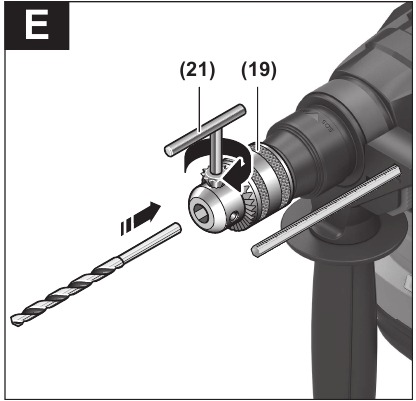

Het applicatiegereedschap plaatsen (zie afbeelding E)
Opmerking: Applicatiegereedschappen die geen SDS plus hebben, mogen niet worden gebruikt voor hamerboren of beitelen. Gereedschappen zonder SDS plus en hun boorkoppen worden beschadigd door hamerboren of beitelen.

• Plaats een tandkransboorkop (19).
• Open de tandkransboorkop (19) door eraan te draaien totdat het gereedschap kan worden geplaatst. Plaats het gereedschap.
• Steek de boorkopsleutel (21) in de bijbehorende gaten van de tandkransboorkop (19) en klem het gereedschap gelijkmatig vast.
• Draai de slag-/moduskeuzeschakelaar (13) naar de stand "boren".

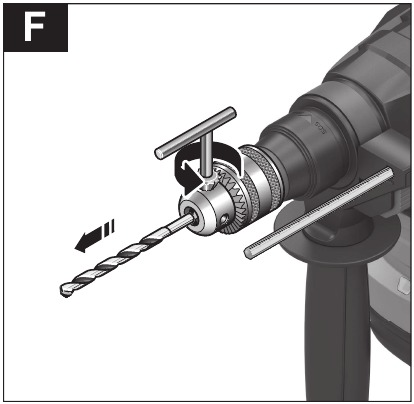

Het applicatiegereedschap verwijderen (zie afbeelding F)

• Gebruik de boorkopsleutel (21) om de huls van de tandkransboorkop (19) tegen de klok in te draaien totdat het applicatiegereedschap kan worden verwijderd.

Stof-/spanenafzuiging

Het stof van materialen zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kan schadelijk zijn voor de menselijke gezondheid. Het aanraken of inademen van dit stof kan allergische reacties veroorzaken en/of luchtwegaandoeningen veroorzaken bij de gebruiker of bij mensen in de nabije omgeving.

Bepaalde soorten stof, zoals eiken- of beukenstof, worden geclassificeerd als kankerverwekkend, vooral in combinatie met additieven voor houtbehandeling (chromaat, houtconserveringsmiddel). Materialen die asbest bevatten, mogen alleen door specialisten worden bewerkt.

• Gebruik waar mogelijk een stofafzuigsysteem dat geschikt is voor het materiaal.
• Zorg voor een goede ventilatie op de werkplek.
• Het is raadzaam om een ademhalingsmasker van filterklasse P2 te dragen.

De voorschriften voor het te bewerken materiaal die van toepassing zijn in het land van gebruik, moeten in acht worden genomen.

• Vermijd stofophoping op de werkplek. Stof kan gemakkelijk ontbranden.

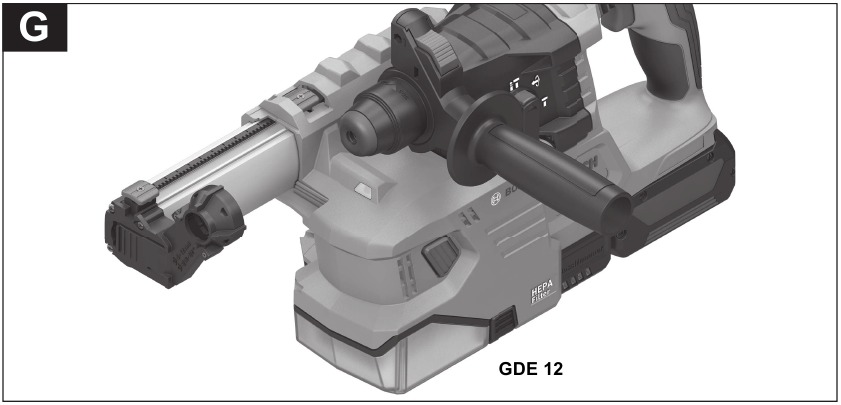

Stofafzuiging met GDE 12

(zie afbeelding G)
Het GDE 12-stofafzuighulpstuk is vereist voor het afzuigen van beton- en steenstof.
Dit stofafzuigsysteem is niet geschikt voor stof van hout, metaal en kunststof of voor stof dat schadelijk is voor de gezondheid (bijv. asbest).

Gebruik

Opstarten

De werkmodus instellen

De werkmodus van de elektrische tool wordt geselecteerd met de impact-/moduskeuzeschakelaar (13).

• Om de werkmodus te wijzigen, drukt u op de ontgrendelknop (12) en draait u de impact-/moduskeuzeschakelaar (13) totdat deze in de vereiste positie klikt.

Opmerking: Wijzig de werkmodus alleen wanneer de elektrische tool is uitgeschakeld. Anders kan de elektrische tool beschadigd raken.

Positie voor hamerboren in beton of steen

Positie voor boren zonder impact in hout, metaal, keramiek en kunststof en voor schroeven

Vario-Lock positie voor het aanpassen van de beitelpositie
De impact-/moduskeuzeschakelaar (13) grijpt niet in deze positie.

Positie voor beitelen

De draairichting instellen

De draairichtingschakelaar (8) wordt gebruikt om de draairichting van de elektrische tool te wijzigen. Dit is echter niet mogelijk terwijl de aan/uit-schakelaar (10) wordt ingedrukt.

• Bedien de draairichtingschakelaar (8) alleen wanneer de elektrische tool niet in gebruik is.

Stel de draairichting altijd in op rotatie met de klok mee voor hamerboren, boren en beitelen.

Met de klok mee: Om te boren en schroeven in te draaien, drukt u de draairichtingschakelaar (8) helemaal naar de linker aanslag.

Tegen de klok in: Om schroeven en moeren los te draaien en te verwijderen, drukt u de draairichtingschakelaar (8) helemaal naar de rechter aanslag.

Opmerking: Als de draairichtingschakelaar in de middelste positie staat, is de aan/uit-schakelaar geblokkeerd.

In-/uitschakelen

• Om de elektrische tool in te schakelen, drukt u op de aan/uit-schakelaar (10).

De werklamp (14) gaat branden wanneer de aan/uit-schakelaar (10) licht of volledig wordt ingedrukt, waardoor de werkruimte kan worden verlicht bij slechte lichtomstandigheden.
Wanneer u de elektrische tool voor de eerste keer inschakelt, kan de start enigszins vertraagd zijn, omdat het elektronische systeem van de elektrische tool zichzelf eerst moet configureren.
Bij lage temperaturen bereikt de elektrische tool pas na een bepaalde tijd de volledige hamer-/impactcapaciteit.

• Om de elektrische tool uit te schakelen, laat u de aan/uit-schakelaar (10) los.

De snelheid/impactsnelheid aanpassen

U kunt de snelheid/impactsnelheid van de elektrische tool aanpassen wanneer deze is ingeschakeld door de aan/uit-schakelaar (10) in verschillende mate in te drukken.
Lichte druk op de aan/uit-schakelaar (10) resulteert in een lage rotatiesnelheid/impactsnelheid. Het uitoefenen van toenemende druk op de schakelaar verhoogt de snelheid/impactsnelheid.

De beitelpositie wijzigen

(Vario-Lock)
U kunt de beitel in 36 verschillende posities vergrendelen, zodat u voor elke taak de optimale werkpositie kunt selecteren.

• Plaats de beitel in de gereedschapshouder.
• Draai de impact-/moduskeuzeschakelaar (13) naar de "VarioLock"-positie.
• Draai het applicatiegereedschap naar de vereiste beitelpositie.
• Draai de impact-/moduskeuzeschakelaar( 13) naar de "beitel"-positie. Hiermee wordt de gereedschapshouder vergrendeld.
• Stel de draairichting voor beitelen in op rotatie met de klok mee.

Praktisch advies

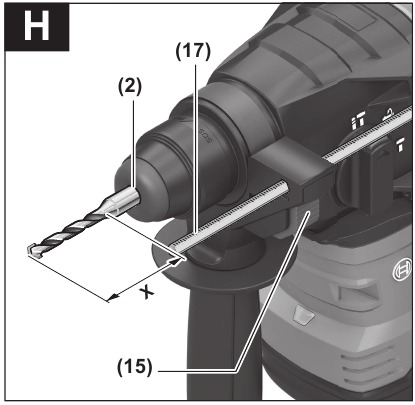

De boordiepte instellen

(zie afbeelding H)
U kunt de dieptestop (17) gebruiken om de vereiste boordiepte X in te stellen.

• Druk op de knop voor de dieptestopaanpassing (15) en plaats de dieptestop in de extra handgreep (16). De cannelure op de dieptestop (17) moet naar beneden wijzen.
• Duw het SDS plus-applicatiegereedschap zo ver mogelijk in de SDS plus-gereedschapshouder (2). Anders kan de beweeglijkheid van het SDS plus-boorgereedschap leiden tot een onjuiste aanpassing van de boordiepte.
• Trek de dieptestop ver genoeg uit zodat de afstand tussen de boorpunt en de rand van de dieptestop overeenkomt met de vereiste boordiepte X.

Overbelastingskoppeling

• Als het applicatiegereedschap vastloopt of blijft haken, wordt de krachtoverbrenging naar de boorspindel onderbroken. Houd de elektrische tool altijd stevig met beide handen vast om de krachten te weerstaan die dit kan creëren en neem een positie in met een stabiele basis.
• Schakel de elektrische tool onmiddellijk uit en verwijder het applicatiegereedschap als de elektrische tool geblokkeerd raakt. Inschakelen wanneer het boorgereedschap is geblokkeerd, kan leiden tot hoge koppelreacties.

Snelle uitschakeling

(KickBack Control)
De snelle uitschakelfunctie (KickBack Control) geeft de gebruiker meer controle over de elektrische tool en biedt hem een betere bescherming dan elektrische tools die geen KickBack Control hebben.
De elektrische tool wordt uitgeschakeld als deze plotseling en onvoorzienbaar rond de booras draait.

• Om het gereedschap weer in te schakelen, laat u de aan/uit-schakelaar (10) los en drukt u er vervolgens opnieuw op.

Snelle uitschakeling wordt aangegeven door het knipperen van de werklamp (14) op de elektrische tool.

Vibratiedemping

De geïntegreerde vibratiedempingsfunctie vermindert de gegenereerde vibratie.

• Gebruik de elektrische tool niet verder als het dempingselement beschadigd is.

Schroevendraaierbits plaatsen

(zie afbeelding I)

• Breng de elektrische tool alleen aan op de schroef/moer wanneer het gereedschap is uitgeschakeld. Roterende gereedschapsinzetstukken kunnen eraf glijden.

Een universele houder (22) met SDS plus-schacht is vereist om met schroevendraaierbits te werken.

• Reinig en vet het uiteinde van de schacht licht in.
• Plaats de universele houder in de gereedschapshouder terwijl u deze draait totdat deze automatisch vergrendelt.
• Controleer of deze is vergrendeld door aan de universele houder te trekken.
• Plaats een schroevendraaierbit in de universele houder. Gebruik alleen schroevendraaierbits die op de schroefkop passen.
• Om de universele houder te verwijderen, schuift u de vergrendelingshuls (4) naar achteren en verwijdert u de universele houder (22) uit de gereedschapshouder.

Het valbeveiligingssysteem bevestigen

(zie afbeelding J)

Opmerking: Er moet een valbeveiligingssysteem (24) worden gebruikt dat geschikt is voor het gewicht van het gehele systeem om te voorkomen dat de elektrische tool valt. De maximaal toegestane lengte van het valbeveiligingssysteem is 1.8 m. Raadpleeg altijd het toegestane bevestigingsgebied (23) op de elektrische tool.

Het is het beste om het valbeveiligingssysteem te gebruiken met een bandlus die is vastgezet met een ankerknoop of een valbeveiligingssysteem met valdemper.
Raadpleeg altijd de bedieningsinstructies bij het bevestigen van het valbeveiligingssysteem (24).

• Maak de andere kant van het valbeveiligingssysteem altijd vast aan een stabiele constructie (bijv. een gebouw of steiger) en nooit aan de gebruiker.
  Het valbeveiligingssysteem moet vrij kunnen bewegen en mag alleen aan de elektrische tool worden bevestigd op het vaste ankerpunt (25) en in het toegestane bevestigingsgebied (23).
  Selecteer het vaste ankerpunt (25) zodanig dat de elektrische tool vrij in het valbeveiligingssysteem kan vallen zonder eromheen te wikkelen of de gebruiker bij een val gevaar te laten lopen.
  Gebruik het valbeveiligingssysteem nooit op een elektrische tool die is uitgerust met de GDE 12-stofafzuighulpstuk.

Onderhoud en service

Onderhoud en reiniging

• Voordat u werkzaamheden aan de elektrische tool uitvoert (bijv. onderhoud, gereedschapswissel enz.), verwijdert u de accu uit de elektrische tool. Er bestaat letselrisico door het onbedoeld indrukken van de aan/uit-schakelaar.
• Om een veilige en efficiënte werking te garanderen, houdt u de elektrische tool en de ventilatiesleuven altijd schoon.
• Vervang een beschadigde stofbeschermkap onmiddellijk. Het wordt aanbevolen om hiervoor een after-sales service te gebruiken.

• Reinig de gereedschapshouder (2) na elk gebruik.

After-sales service en applicatieservice

Onze after-sales service beantwoordt uw vragen over het onderhoud en de reparatie van uw product, evenals over reserveonderdelen. U kunt explosietekeningen en informatie over reserveonderdelen vinden op: www.bosch-pt.com
Het Bosch-productgebruikadviesteam helpt u graag met al uw vragen over onze producten en hun accessoires.
Vermeld in alle correspondentie en reserveonderdeelbestellingen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat vermeld.

Groot-Brittannië
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ

Op www.bosch-pt.co.uk kunt u reserveonderdelen bestellen of het ophalen van een product regelen dat onderhoud of reparatie nodig heeft.
Tel. Service: (0344) 7360109
E-mail: boschservicecentre@bosch.com

U kunt verdere serviceadressen vinden op:
www.bosch-pt.com/serviceaddresses

Transport

De aanbevolen lithium-ionbatterijen zijn onderworpen aan de wetgeving inzake het transport van gevaarlijke goederen. De gebruiker kan de batterijen over de weg vervoeren zonder verdere vereisten.
Wanneer de batterijen door derden worden verzonden (bijv. luchttransport of expeditiebedrijf), moeten speciale eisen aan de verpakking en etikettering (bijv. ADR-voorschriften) worden nageleefd. Er moet een deskundige op het gebied van gevaarlijke goederen worden geraadpleegd bij de voorbereiding van de artikelen voor verzending.
Verzend accupacks alleen als de behuizing onbeschadigd is. Plak of maskeer open contacten af en verpak de accu zodanig dat deze niet in de verpakking kan bewegen. Houd ook rekening met de mogelijkheid van meer gedetailleerde nationale voorschriften.

Referenties

• http://www.bosch-professional.com/wac
• Home | Bosch Power Tools
• Home | Bosch Power Tools
• Service worldwide

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch Professional GBH 185-LI handleiding

Beschikbare talen
