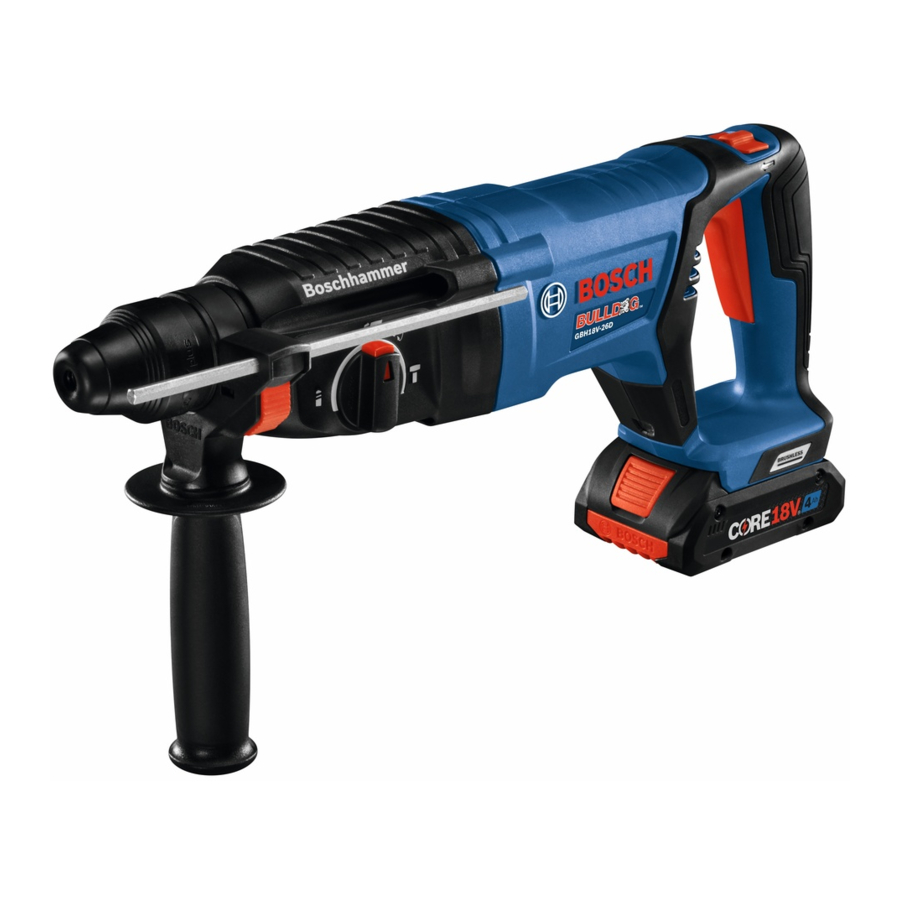

Bosch Professional GBH 18V-26 D Handleiding

Veiligheidsinstructies

Algemene veiligheidsvoorschriften voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer of uw elektrisch gereedschap met accu (snoerloos).

Veiligheid werkplek

• Houd uw werkplek schoon en goed verlicht. Rommelige of donkere plekken nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt bij het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• De stekkers van het elektrische gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers in combinatie met geaard elektrisch gereedschap. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap komt, neemt het risico op elektrische schokken toe.
• Beschadig het snoer niet. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, gebruik dan een aardlekschakelaar (ALS) beveiligde voeding. Het gebruik van een ALS vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Wees alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting, zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, zal persoonlijk letsel verminderen.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt en/of de accu aansluit, of voordat u het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn aangebracht voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onachtzaam handelen kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk wordt gestart.
• Berg ongebruikt elektrisch gereedschap buiten het bereik van kinderen op en laat personen die niet vertrouwd zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastklemmen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden zal minder snel vastlopen en is gemakkelijker te bedienen.
• Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige hantering en controle van het gereedschap in onverwachte situaties onmogelijk.

Gebruik en onderhoud van accugereedschap

• Laad alleen op met de oplader die is gespecificeerd door de fabrikant. Een oplader die geschikt is voor één type accu kan brandgevaar opleveren bij gebruik met een andere accu.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
• Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder ongunstige omstandigheden kan er vloeistof uit de accu worden geslingerd; vermijd contact. Spoel af met water als er per ongeluk contact optreedt. Zoek bovendien medische hulp als de vloeistof in de ogen komt. Vloeistof die uit de accu wordt geslingerd, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accu of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
• Stel een accu of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of een temperatuur boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies op en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten. Service
• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
• Onderhoud nooit beschadigde accu's. Onderhoud aan accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidswaarschuwingen voor hamers

Veiligheidsinstructies voor alle bewerkingen

• Draag gehoorbeschermers. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
• Gebruik de extra handgreep(en), indien meegeleverd met het gereedschap. Verlies van controle kan persoonlijk letsel veroorzaken.
• Houd het elektrische gereedschap vast aan de geïsoleerde oppervlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire of de bevestigingsmiddelen in contact kunnen komen met verborgen bedrading. Het snijaccessoire of de bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad kunnen blootgestelde metalen delen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.

Veiligheidsinstructies bij het gebruik van lange boorbits met boorhamers

• Begin altijd met boren op lage snelheid en met de punt van de bit in contact met het werkstuk. Bij hogere snelheden zal de bit waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
• Oefen alleen druk uit in een rechte lijn met de bit en oefen geen overmatige druk uit. Bits kunnen buigen, wat kan leiden tot breuk of verlies van controle, wat kan leiden tot persoonlijk letsel.

Aanvullende veiligheidsinformatie

• Gebruik geschikte detectoren om vast te stellen of er verborgen toevoerleidingen zijn of neem contact op met het plaatselijke nutsbedrijf voor hulp. Contact met elektrische kabels kan brand en elektrische schokken veroorzaken. Het beschadigen van gasleidingen kan leiden tot een explosie. Het breken van waterleidingen veroorzaakt materiële schade.
• Wacht altijd tot het elektrische gereedschap volledig tot stilstand is gekomen voordat u het neerlegt. Het applicatiegereedschap kan vastlopen en ervoor zorgen dat u de controle over het elektrische gereedschap verliest.
• Zet het werkstuk vast. Een werkstuk dat met klemvoorzieningen of in een bankschroef is vastgeklemd, wordt veiliger vastgehouden dan met de hand.
• In geval van schade en oneigenlijk gebruik van de accu kunnen er dampen vrijkomen. De accu kan vlam vatten of exploderen. Zorg ervoor dat de ruimte goed geventileerd is en zoek medische hulp als u nadelige gevolgen ondervindt. De dampen kunnen het ademhalingsstelsel irriteren.
• Open de accu niet. Er is een risico op kortsluiting.
• De accu kan worden beschadigd door puntige voorwerpen zoals spijkers of schroevendraaiers of door uitwendig aangebrachte kracht. Er kan een interne kortsluiting optreden, waardoor de accu kan verbranden, roken, exploderen of oververhit raken.
• Gebruik de accu alleen in de producten van de fabrikant. Dit is de enige manier waarop u de accu kunt beschermen tegen gevaarlijke overbelasting.

Bescherm de accu tegen hitte, bijvoorbeeld tegen continu intens zonlicht, vuur, vuil, water en vocht. Er is een risico op explosie en kortsluiting.

• Raak geen applicatiegereedschap of aangrenzende behuizingscomponenten aan kort na gebruik. Deze kunnen tijdens gebruik erg heet worden en brandwonden veroorzaken.
• Het applicatiegereedschap kan vastlopen tijdens het boren. Zorg ervoor dat u een stabiele basis hebt en houd het elektrische gereedschap stevig met beide handen vast. Anders kunt u de controle over het elektrische gereedschap verliezen.
• Wees voorzichtig bij het uitvoeren van sloopwerkzaamheden met de beitel. Vallende fragmenten van het sloopmateriaal kunnen u of omstanders verwonden.
• Houd het elektrische gereedschap stevig met beide handen vast en zorg ervoor dat u een stabiele basis hebt. Het elektrische gereedschap kan veiliger met beide handen worden geleid.

Productbeschrijving en specificaties

Lees alle veiligheids- en algemene instructies. Het niet in acht nemen van de veiligheids- en algemene instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Neem de afbeeldingen aan het begin van deze gebruiksaanwijzing in acht.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor hamerboren in beton, baksteen en steen, evenals voor lichte beitelwerkzaamheden. Het is ook geschikt voor boren zonder slag in hout, metaal, keramiek en kunststof. Elektrische gereedschappen met elektronische regeling en rechts-/linksomdraaien zijn ook geschikt om mee te schroeven.

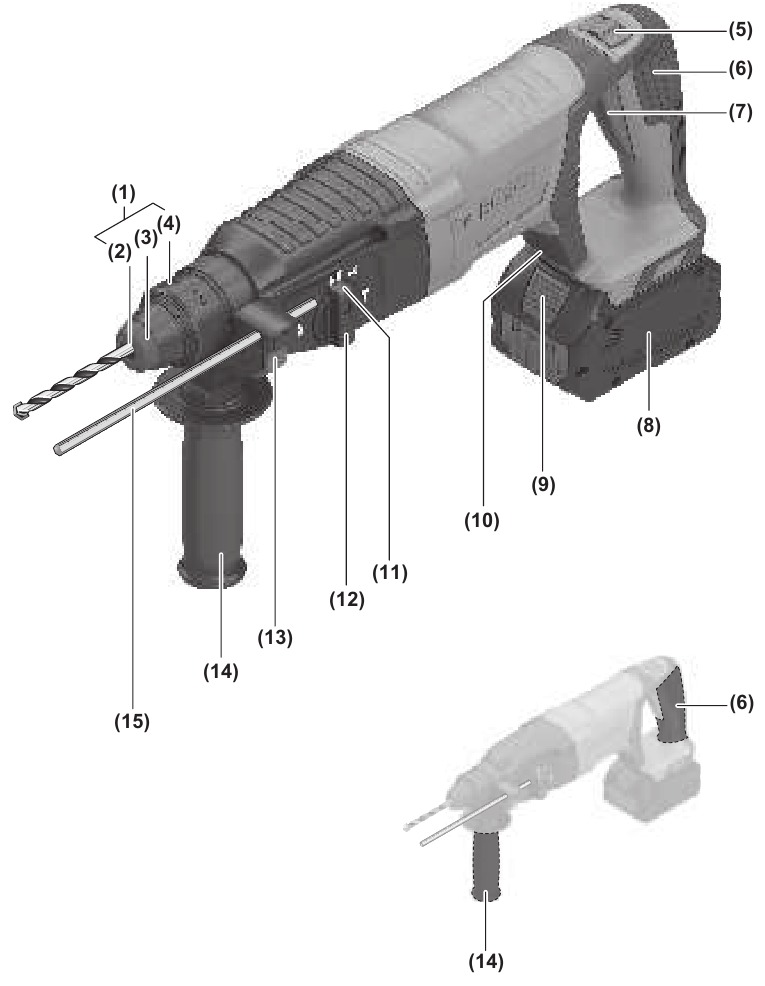

Productkenmerken

1. SDS-plus-boorkop
2. SDS-plus-gereedschaphouder
3. Stofbeschermkap
4. Vergrendelingshuls
5. Draairichtingschakelaar
6. Handgreep (geïsoleerd greepoppervlak)
7. Aan/uit-schakelaar
8. Accu^a)
9. Accu-ontgrendelknop^a)
10. Werklicht
11. Ontgrendelknop voor slag-/moduskeuzeschakelaar
12. Slag-/moduskeuzeschakelaar

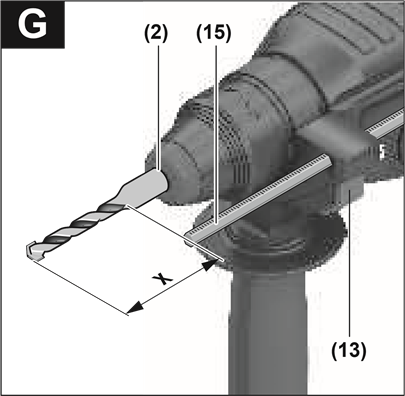

13. Knop voor diepteaanslaginstelling
14. Extra handgreep (geïsoleerd greepoppervlak)
15. Diepteaanslag
16. Knop voor acculaadniveau-indicator^a)
17. Acculaadniveau-indicator^a)
18. Borgschroef voor tandkransboorkop^a)
19. Tandkransboorkop^a)
20. SDS-plus-schacht voor boorkop^a)
21. Boorkopsleutel

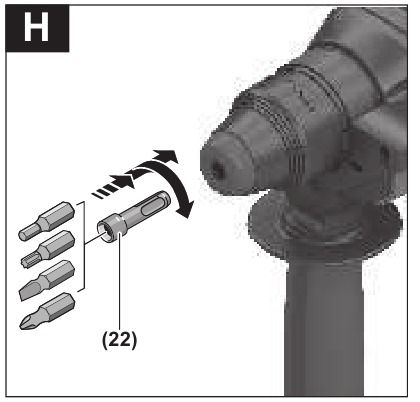

22. Universele houder met SDS-plus-schacht^a)

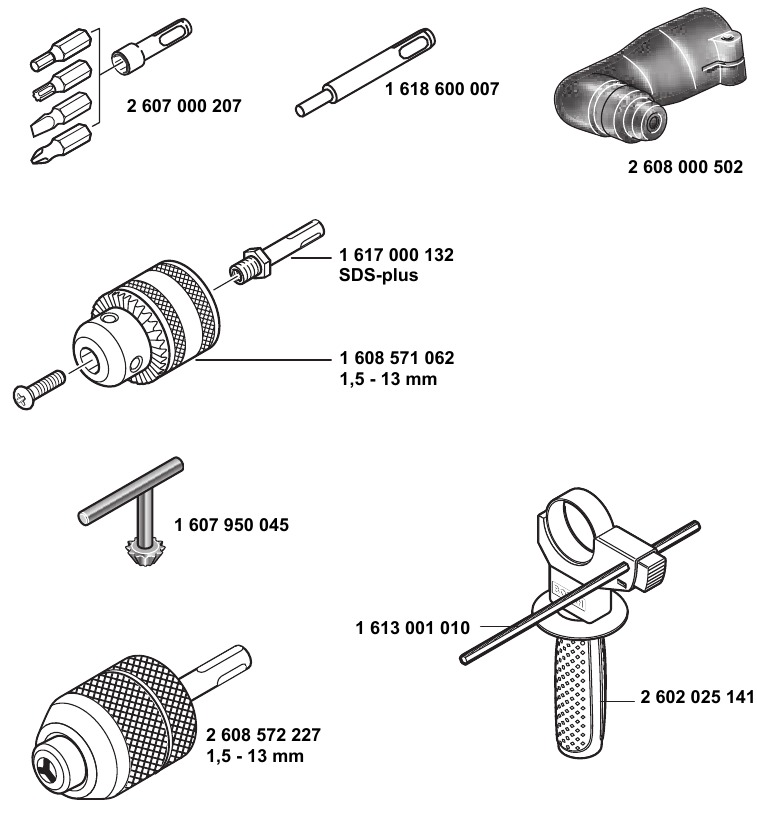

    1. De getoonde of beschreven accessoires worden niet standaard meegeleverd. U vindt de volledige selectie accessoires in ons accessoire-assortiment.

Technische gegevens

1. Gemeten bij 20–25°C met accu GBA 18V 8.0Ah.
2. Afhankelijk van de gebruikte accu
3. Beperkt vermogen bij temperaturen < 0°C

Informatie over geluid/trillingen

Geluidsimmissiewaarden bepaald conform EN IEC 62841-2-6.

Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch: Geluidsdrukniveau 87 dB(A); geluidsvermogensniveau 98 dB(A). Onzekerheid K = 3 dB.

Draag gehoorbescherming!

Totale trillingswaarden a_h (vectorsom van drie assen) en onzekerheid K bepaald conform EN IEC 62841-2-6: Hamerboren in beton: a_h=16.7 m/s², K=1.5 m/s², Beitelen: a_h=10.9 m/s², K=1.5 m/s²,

Het in deze handleiding vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten conform een genormaliseerde meetprocedure en kunnen worden gebruikt om elektrisch gereedschap te vergelijken. Ze kunnen ook worden gebruikt voor een voorlopige schatting van trillings- en geluidsemissies.

Het vermelde trillingsniveau en de geluidsemissiewaarde vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen wordt gebruikt, met andere toepassingsgereedschappen of slecht wordt onderhouden, kan het trillingsniveau en de geluidsemissiewaarde afwijken. Dit kan de trillings- en geluidsemissies gedurende de totale werkperiode aanzienlijk verhogen.

Om de trillings- en geluidsemissies nauwkeurig te schatten, moet ook rekening worden gehouden met de tijd dat het gereedschap is uitgeschakeld of dat het draait maar niet daadwerkelijk wordt gebruikt. Dit kan de trillings- en geluidsemissies gedurende de totale werkperiode aanzienlijk verminderen.

Neem extra veiligheidsmaatregelen om de gebruiker te beschermen tegen de effecten van trillingen, zoals het onderhouden van het elektrische gereedschap en de toepassingsgereedschappen, het warm houden van de handen en het correct organiseren van de werkprocessen.

Accu

Bosch verkoopt een aantal snoerloze elektrische gereedschappen zonder accu. U kunt aan de verpakking zien of een accu bij het elektrische gereedschap is inbegrepen.

De accu opladen

• Gebruik uitsluitend de in de technische gegevens vermelde opladers. Alleen deze opladers zijn afgestemd op de lithium-ion-accu van uw elektrische gereedschap.

Opmerking: Lithium-ion-accu's worden gedeeltelijk opgeladen geleverd in overeenstemming met de internationale transportvoorschriften. Om de volledige accucapaciteit te garanderen, laadt u de accu volledig op voordat u uw gereedschap voor de eerste keer gebruikt.

De accu plaatsen

Schuif de opgeladen accu in de accu-opname tot deze vastklikt.

De accu verwijderen

Om de accu te verwijderen, drukt u op de accu-ontgrendelknop en trekt u de accu eruit. Gebruik hierbij geen geweld.

De accu heeft twee vergrendelingsniveaus om te voorkomen dat de accu eruit valt als de accu-ontgrendelknop per ongeluk wordt ingedrukt. De accu wordt op zijn plaats gehouden door een veer wanneer deze in het elektrische gereedschap is geplaatst.

Acculaadniveau-indicator

De groene leds op de acculaadniveau-indicator geven de laadtoestand van de accu aan. Om veiligheidsredenen is het alleen mogelijk om de laadtoestand te controleren als het elektrische gereedschap niet in werking is.

Druk op de knop voor de acculaadniveau-indicator of om de laadtoestand weer te geven. Dit is ook mogelijk wanneer de accu is verwijderd.

Als er geen led oplicht nadat u op de knop voor de acculaadniveau-indicator hebt gedrukt, is de accu defect en moet deze worden vervangen.

Accumodel GBA 18V...

Accumodel ProCORE18V...

Aanbevelingen voor een optimale omgang met de accu

Bescherm de accu tegen vocht en water.

Bewaar de accu alleen bij een temperatuurbereik van −20 tot 50°C. Laat de accu bijvoorbeeld niet in de zomer in uw auto liggen.

Maak de ventilatieopeningen op de accu af en toe schoon met een zachte borstel die schoon en droog is.

Een aanzienlijk kortere gebruiksduur na het opladen geeft aan dat de accu verslechterd is en moet worden vervangen. Volg de instructies voor correcte afvoer.

Montage

• Neem de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschap wisselen, enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat verwondingsgevaar door het onbedoeld indrukken van de aan/uit-schakelaar.

Extra handgreep

• Gebruik uw elektrische gereedschap niet zonder de extra handgreep (14).
• Zorg ervoor dat de extra handgreep altijd goed is vastgedraaid. Anders kunt u de controle over het elektrische gereedschap verliezen tijdens het werken.

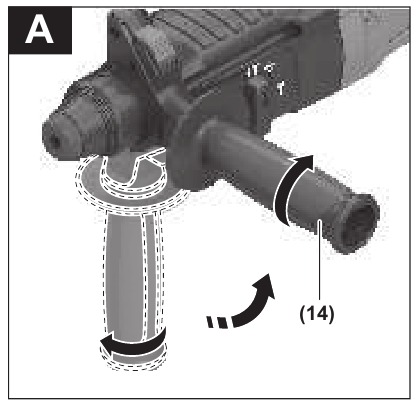

De extra handgreep draaien (zie afbeelding A) U kunt de extra handgreep (14) in elke gewenste hoek draaien voor een veilige werkhouding die vermoeidheid minimaliseert.

• Draai het onderste greepuiteinde van de extra handgreep (14) tegen de klok in en draai de extra handgreep (14) in de gewenste positie. Draai vervolgens het onderste greepuiteinde van de extra handgreep (14) met de klok mee om deze weer vast te draaien. Zorg ervoor dat de bevestigingsband van de extra handgreep in de bijbehorende groef van de behuizing valt.

Boorkoppen en gereedschappen selecteren

Voor hamerboren en beitelen hebt u SDS plus-gereedschappen nodig, die in de SDS plus-boorkop worden geplaatst.

Voor boren zonder slag in hout, metaal, keramiek en kunststof, en voor schroeven, worden gereedschappen zonder SDS plus gebruikt (bijv. cilindrische schachtboren). Voor dergelijke boorgereedschappen is een sleutelboorkop vereist.

Opmerking: Gebruik de sleutelboorkop alleen in de bedrijfsmodus boren zonder slag.

De boorkop verwisselen

De sleutelboorkop plaatsen/verwijderen
U moet een geschikte boorkop (sleutelboorkop of snelspanboorkop, accessoires) gebruiken om te werken met gereedschappen die geen SDS-plus hebben (bijv. cilindrische schachtboren).

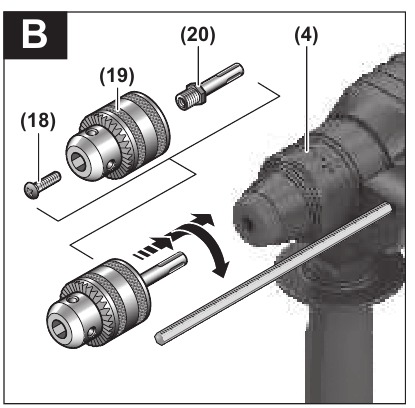

De sleutelboorkop monteren (zie afbeelding B)

• Schroef de SDS-plus-schacht (20) in een sleutelboorkop (19).
  Zet de sleutelboorkop (19) vast met behulp van de borgschroef (18). Let op: de borgschroef heeft een linkse schroefdraad.

De sleutelboorkop plaatsen (zie afbeelding B)

• Maak het insteekeinde van de schacht (20) schoon en vet het licht in.
• Plaats de sleutelboorkop (19) met de schacht (20) in de gereedschaphouder met een draaiende beweging totdat deze automatisch vastklikt.
• Controleer of deze is vergrendeld door aan de sleutelboorkop (19) te trekken.

De sleutelboorkop verwijderen

• Duw de vergrendelingshuls (4) naar achteren en verwijder de sleutelboorkop (19).

Het gereedschap verwisselen

De stofbeschermkap (3) voorkomt grotendeels dat er tijdens het gebruik boorstof in de gereedschaphouder binnendringt. Zorg er bij het plaatsen van het gereedschap voor dat de stofbeschermkap (3) niet beschadigd raakt.

• Vervang een beschadigde stofbeschermkap onmiddellijk. Het wordt aanbevolen hiervoor een after-sales service te gebruiken.

Het gereedschap verwisselen (SDS plus)

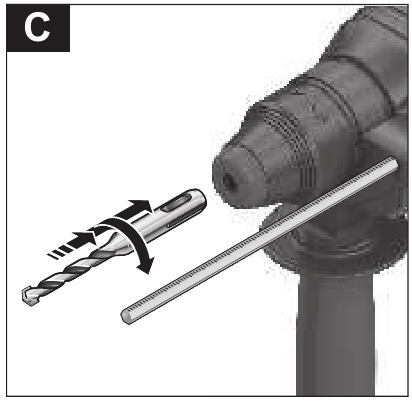

SDS-plus-applicatiegereedschappen plaatsen (zie afbeelding C) Met de SDS-plus-boorkop kunt u het applicatiegereedschap gemakkelijk en handig verwisselen zonder extra gereedschap te hoeven gebruiken.

• Maak het insteekeinde van het applicatiegereedschap schoon en vet het licht in.
• Plaats het applicatiegereedschap in de gereedschaphouder terwijl u eraan draait totdat deze automatisch vastklikt.
• Controleer de vergrendeling door aan het gereedschap te trekken.

Als vereiste van het systeem kan het SDS-plus-applicatiegereedschap vrij bewegen. Dit veroorzaakt een bepaalde radiale slingering bij nullast, wat geen effect heeft op de nauwkeurigheid van het boorgat, aangezien de boor zich centreert tijdens het boren.

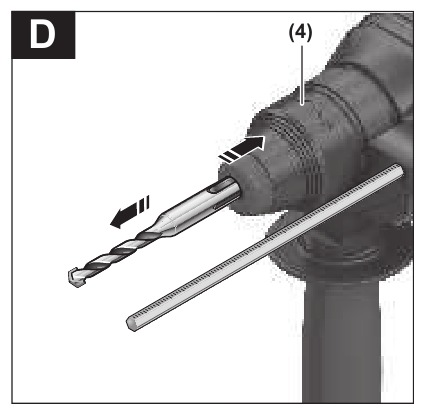

SDS-plus-applicatiegereedschappen verwijderen (zie afbeelding D)

• Duw de vergrendelingshuls (4) naar achteren en verwijder het applicatiegereedschap.

De sleutelboorkop verwisselen

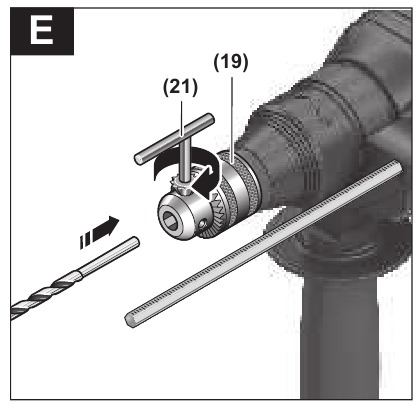

Het applicatiegereedschap plaatsen (zie afbeelding E) Opmerking: Applicatiegereedschappen die geen SDS plus hebben, mogen niet worden gebruikt voor hamerboren of beitelen. Gereedschappen zonder SDS plus en hun boorkoppen worden beschadigd door hamerboren of beitelen.

• Plaats een sleutelboorkop (19).
• Open de sleutelboorkop (19) door eraan te draaien totdat het gereedschap kan worden geplaatst. Plaats het gereedschap.
• Steek de boorkopsleutel (21) in de bijbehorende gaten van de sleutelboorkop (19) en klem het gereedschap gelijkmatig vast.
• Draai de impact-/moduskeuzeschakelaar (12) naar de positie "boren".

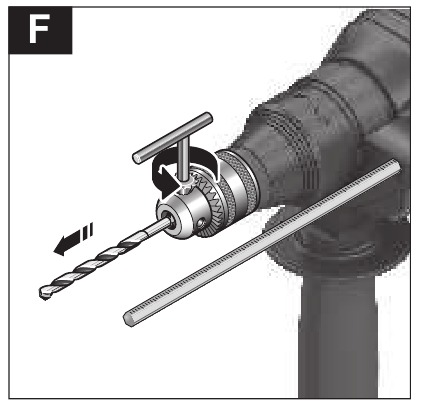

Het applicatiegereedschap verwijderen (zie afbeelding F)

• Gebruik de boorkopsleutel (21) om de huls van de sleutelboorkop (19) tegen de klok in te draaien totdat het applicatiegereedschap kan worden verwijderd.

Stof-/spanenafzuiging

Het stof van materialen zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kan schadelijk zijn voor de gezondheid. Het aanraken of inademen van dit stof kan allergische reacties veroorzaken en/of luchtwegaandoeningen veroorzaken bij de gebruiker of bij mensen in de nabije omgeving.

Bepaalde soorten stof, zoals eiken- of beukenhoutstof, worden geclassificeerd als kankerverwekkend, vooral in combinatie met houtbehandelingsadditieven (chromaat, houtbeschermingsmiddel). Materialen die asbest bevatten, mogen alleen door specialisten worden bewerkt.

• Gebruik waar mogelijk een stofafzuigsysteem dat geschikt is voor het materiaal.
• Zorg voor een goede ventilatie op de werkplek.
• Het is raadzaam om een ademmasker van filterklasse P2 te dragen. De voorschriften met betrekking tot het te bewerken materiaal die van toepassing zijn in het land van gebruik, moeten in acht worden genomen.

Vermijd stofophoping op de werkplek. Stof kan gemakkelijk ontbranden.

Bediening

Opstarten

De bedrijfsmodus instellen
De bedrijfsmodus van het elektrische gereedschap wordt geselecteerd met behulp van de impact-/modusschakelaar (12).

• Om de bedrijfsmodus te wijzigen, drukt u op de ontgrendelknop (11) en draait u de impact-/modusschakelaar (12) totdat deze in de gewenste positie klikt.

Opmerking: Wijzig de bedrijfsmodus alleen wanneer het elektrische gereedschap is uitgeschakeld. Anders kan het elektrische gereedschap beschadigd raken.

Positie voor hamerboren in beton of steen

Positie voor boren zonder impact in hout, metaal, keramiek en plastic en voor schroeven

Vario-Lock positie voor het aanpassen van de beitelpositie
De impact-/modusschakelaar (12) komt niet in deze positie in aanraking.

Positie voor beitelen

De draairichting instellen
De draairichtingsschakelaar (5) wordt gebruikt om de draairichting van het elektrische gereedschap te wijzigen. Dit is echter niet mogelijk terwijl de aan/uit-schakelaar (7) wordt ingedrukt.

• Bedien de draairichtingsschakelaar (5) alleen wanneer het elektrische gereedschap niet in gebruik is.

Stel de draairichting altijd in op draaien met de klok mee voor hamerboren, boren en beitelen.

• Met de klok mee: Schuif de draairichtingsschakelaar (5) helemaal naar links.
• Tegen de klok in: Schuif de draairichtingsschakelaar (5) helemaal naar rechts.

In-/uitschakelen

• Om het elektrische gereedschap in te schakelen, drukt u op de aan/uit-schakelaar (7). Het werklampje (10) gaat branden wanneer de aan/uit-schakelaar (7) licht of volledig wordt ingedrukt, waardoor het werkgebied bij slechte lichtomstandigheden kan worden verlicht.

Wanneer u het elektrische gereedschap voor de eerste keer inschakelt, kan de start iets vertraagd zijn omdat het elektronische systeem van het elektrische gereedschap zichzelf eerst moet configureren.

Bij lage temperaturen bereikt het elektrische gereedschap pas na een bepaalde tijd de volledige hamer-/impactcapaciteit.

• Om het elektrische gereedschap uit te schakelen, laat u de aan/uit-schakelaar (7) los.

De snelheid/impactfrequentie aanpassen
U kunt de snelheid/impactfrequentie van het elektrische gereedschap aanpassen wanneer het is ingeschakeld door de aan/uit-schakelaar (7) in verschillende mate in te drukken.

Lichte druk op de aan/uit-schakelaar (7) resulteert in een lage rotatiesnelheid/impactfrequentie. Het uitoefenen van toenemende druk op de schakelaar verhoogt de snelheid/impactfrequentie.

De beitelpositie wijzigen (Vario-Lock)
U kunt de beitel in 44 verschillende posities vergrendelen, zodat u voor elke taak de optimale werkpositie kunt selecteren.

• Plaats de beitel in de gereedschapshouder.
• Draai de impact-/modusschakelaar(12) naar de "VarioLock"-positie.
• Draai het applicatiegereedschap naar de gewenste beitelpositie.
• Draai de impact-/modusschakelaar(12) naar de "beitel"-positie. Hiermee wordt de gereedschapshouder vergrendeld.
• Stel de draairichting voor beitelen in op rechtsom.

Praktisch advies

De boordiepte instellen (zie afbeelding G)

U kunt de diepteaanslag (15) gebruiken om de vereiste boordiepte X in te stellen.

• Druk op de knop voor het aanpassen van de diepteaanslag(13) en steek de diepteaanslag in de extra handgreep (14). De cannelure op de diepteaanslag (15) moet naar beneden wijzen.
• Steek het SDS-plus-applicatiegereedschap in de SDS-plus-gereedschapshouder(2) tot aan de aanslag. Anders kan de beweeglijkheid van het SDS-plus-boorgereedschap leiden tot een onjuiste afstelling van de boordiepte.
• Trek de diepteaanslag zover uit dat de afstand tussen de boorpunt en de rand van de diepteaanslag overeenkomt met de vereiste boordiepte X.

Overbelastingskoppeling

• Als het applicatiegereedschap vastloopt of blijft haken, wordt de krachtoverbrenging naar de boorspindel onderbroken. Houd het elektrische gereedschap altijd stevig met beide handen vast om de krachten die dit kan creëren te weerstaan en neem een positie in met een stabiele basis.
• Schakel het elektrische gereedschap onmiddellijk uit en verwijder het applicatiegereedschap als het elektrische gereedschap geblokkeerd raakt. Inschakelen wanneer het boorgereedschap geblokkeerd is, kan hoge koppelreacties veroorzaken.

Snel uitschakelen (KickBack Control)

De snelle uitschakelfunctie (KickBack Control) geeft de gebruiker meer controle over het elektrische gereedschap en biedt hem een betere bescherming dan elektrische gereedschappen die geen Kickback Control hebben.

Het elektrische gereedschap wordt uitgeschakeld als het plotseling en onvoorzien rond de booras draait.

• Om het gereedschap weer in te schakelen, laat u de aan/uit-schakelaar (7) los en drukt u er vervolgens opnieuw op.

Snel uitschakelen wordt aangegeven door het knipperen van het werklampje (10) op het elektrische gereedschap.

Schroevendraaierbits plaatsen (zie afbeelding H)

• Pas het elektrische gereedschap alleen toe op de schroef/moer als het gereedschap is uitgeschakeld. Roterende gereedschapsinzetstukken kunnen eraf glijden.

Een universele houder (22) met SDS-plus-schacht (accessoire) is vereist om met schroevendraaierbits te werken.

• Reinig en smeer het inbrenguiteinde van de schacht lichtjes in.
• Steek de universele houder in de gereedschapshouder terwijl u eraan draait totdat deze automatisch vergrendelt.
• Controleer of deze is vergrendeld door aan de universele houder te trekken.
• Plaats een schroevendraaierbit in de universele houder. Gebruik alleen schroevendraaierbits die op de schroefkop passen.
• Om de universele houder te verwijderen, schuift u de vergrendelingshuls(4) naar achteren en verwijdert u de universele houder (22) uit de gereedschapshouder.

Onderhoud en service

Onderhoud en reiniging

• Verwijder de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschap verwisselen, enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat gevaar voor letsel door het onbedoeld indrukken van de aan/uit-schakelaar.
• Om een veilige en efficiënte werking te garanderen, moet u het elektrische gereedschap en de ventilatiegleuven altijd schoon houden. u Vervang een beschadigde stofbeschermingskap onmiddellijk. Het wordt aanbevolen dat u hiervoor een after-sales service gebruikt.
  • Reinig de gereedschapshouder (2) na elk gebruik.

After-sales service en applicatieservice

Onze after-sales service beantwoordt uw vragen over onderhoud en reparatie van uw product, evenals over reserveonderdelen. U kunt explosietekeningen en informatie over reserveonderdelen vinden op: www.bosch-pt.com

Het Bosch-productadvies-team helpt u graag met vragen over onze producten en hun accessoires.

Vermeld in alle correspondentie en reserveonderdeelbestellingen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat.

Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ

Op www.bosch-pt.co.uk kunt u reserveonderdelen bestellen of het ophalen van een product regelen dat onderhoud of reparatie nodig heeft.

Tel. Service: (0344) 7360109
E-mail: boschservicecentre@bosch.com

U kunt verdere serviceadressen vinden op: www.bosch-pt.com/serviceaddresses

Transport

De aanbevolen lithium-ionaccu's zijn onderworpen aan de wetgeving inzake het transport van gevaarlijke goederen. De gebruiker kan de accu's over de weg vervoeren zonder verdere eisen.

Bij verzending door derden (bijv. door luchttransport of expeditiebedrijf) moeten speciale eisen aan de verpakking en etikettering in acht worden genomen. Voor de voorbereiding van het te verzenden artikel is het raadplegen van een expert voor gevaarlijke stoffen vereist.

Verzend accupacks alleen als de behuizing onbeschadigd is. Plak open contacten af en verpak de accu op een zodanige manier dat deze niet in de verpakking kan bewegen. Houd ook rekening met de mogelijkheid van meer gedetailleerde nationale voorschriften.

Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY

www.bosch-pt.com

Referenties

• Home | Bosch Power Tools
• Home | Bosch Power Tools
• Service wereldwijd

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch Professional GBH 18V-26 D Handleiding

Beschikbare talen
