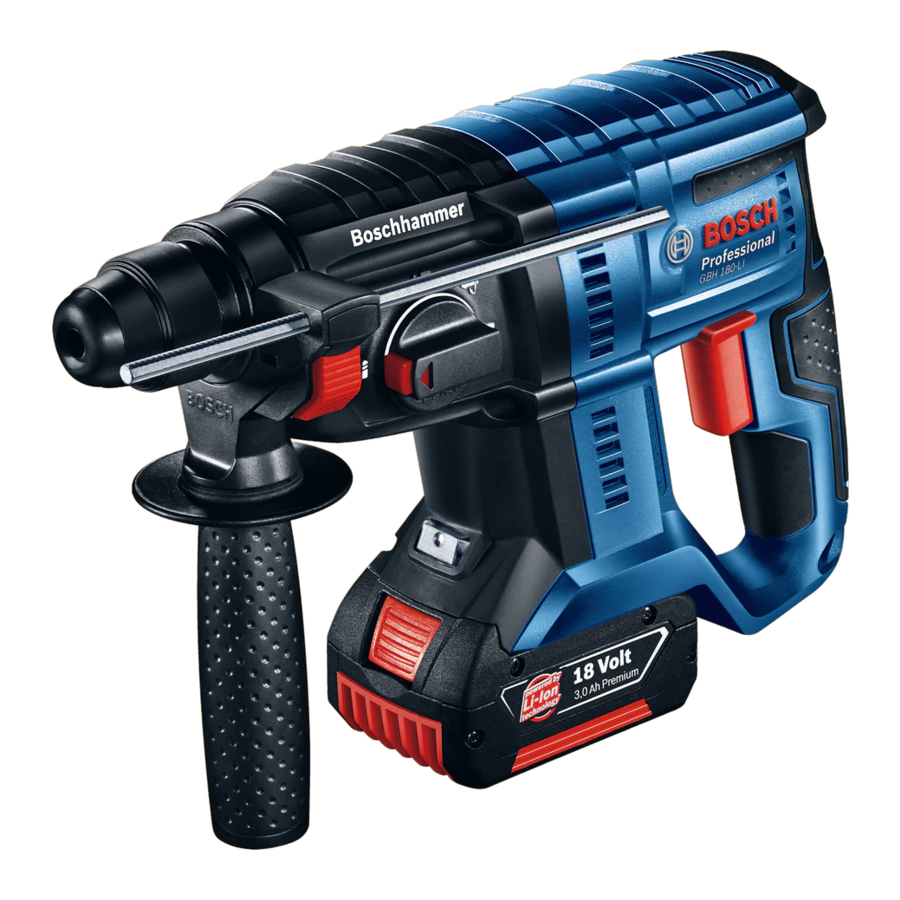

Bosch Professional GBH 180-LI Handleiding

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

Veiligheid van het werkgebied

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die stof of dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• De stekkers van het elektrische gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde (geaard) elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Bij het gebruik van elektrisch gereedschap buitenshuis, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Wees alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een roterend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.

• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde risico's verminderen.
• Laat de vertrouwdheid die u heeft opgedaan door veelvuldig gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onachtzaam handelen kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder de batterij, indien afneembaar, uit het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrische gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap bij beschadiging repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
• Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige hantering en bediening van het gereedschap in onverwachte situaties onmogelijk.

Gebruik en onderhoud van accugereedschap

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type batterijpakket kan brandgevaar veroorzaken bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brand.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
• Onder misbruik kunnen er vloeistoffen uit de batterij worden geslingerd; vermijd contact. Spoel bij onbedoeld contact met water. Als de vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de batterij wordt geslingerd, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies op en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.

Service

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
• Onderhoud nooit beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidswaarschuwingen voor hamers
Veiligheidsinstructies voor alle werkzaamheden

• Draag oorbeschermers. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
• Gebruik de extra handgreep(pen) als deze bij het gereedschap zijn geleverd. Verlies van controle kan persoonlijk letsel veroorzaken.
• Houd het elektrische gereedschap vast aan de geïsoleerde grijpvlakken, wanneer u een handeling uitvoert waarbij het snijaccessoire of de bevestigingsmiddelen in contact kunnen komen met verborgen bedrading. Het snijaccessoire of de bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad, kunnen blootliggende metalen onderdelen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.

Veiligheidsinstructies bij het gebruik van lange boren met roterende hamers

• Begin altijd met boren op lage snelheid en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
• Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, wat kan leiden tot breuk of verlies van controle, wat kan leiden tot persoonlijk letsel.

Aanvullende veiligheidsinformatie

• Gebruik geschikte detectoren om te bepalen of er verborgen toevoerleidingen zijn of neem contact op met het plaatselijke nutsbedrijf voor hulp. Contact met elektrische kabels kan brand en elektrische schokken veroorzaken. Het beschadigen van gasleidingen kan leiden tot een explosie. Het breken van waterleidingen veroorzaakt schade aan eigendommen.
• Wacht altijd tot het elektrische gereedschap volledig tot stilstand is gekomen voordat u het neerlegt. Het applicatiegereedschap kan vastlopen en ervoor zorgen dat u de controle over het elektrische gereedschap verliest.
• Zet het werkstuk vast. Een werkstuk dat is vastgeklemd met klemvoorzieningen of in een bankschroef wordt veiliger vastgehouden dan met de hand.
• In geval van schade en oneigenlijk gebruik van de batterij kunnen er dampen vrijkomen. De batterij kan vlam vatten of exploderen. Zorg ervoor dat de ruimte goed geventileerd is en zoek medische hulp als u nadelige effecten ondervindt. De dampen kunnen de luchtwegen irriteren.
• Open de batterij niet. Er is een risico op kortsluiting.
• De batterij kan worden beschadigd door puntige voorwerpen zoals spijkers of schroevendraaiers of door van buitenaf uitgeoefende kracht. Er kan een interne kortsluiting optreden, waardoor de batterij kan branden, roken, exploderen of oververhit raken.
• Gebruik de batterij alleen in de producten van de fabrikant. Dit is de enige manier waarop u de batterij kunt beschermen tegen gevaarlijke overbelasting.

Bescherm de batterij tegen hitte, bijvoorbeeld tegen continu intens zonlicht, vuur, vuil, water en vocht. Er is een risico op explosie en kortsluiting.

• Raak geen applicatiegereedschap of aangrenzende behuizingscomponenten aan kort na gebruik. Deze kunnen tijdens het gebruik erg heet worden en brandwonden veroorzaken.
• Het applicatiegereedschap kan tijdens het boren vastlopen. Zorg ervoor dat u stevig staat en houd het elektrische gereedschap stevig met beide handen vast. Anders kunt u de controle over het elektrische gereedschap verliezen.
• Wees voorzichtig bij het uitvoeren van sloopwerkzaamheden met de beitel. Vallende fragmenten van het sloopmateriaal kunnen u of omstanders verwonden.
• Houd het elektrische gereedschap stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap kan veiliger met beide handen worden geleid.

Productbeschrijving en specificaties

Lees alle veiligheidsinstructies en algemene aanwijzingen. Het niet opvolgen van de veiligheidsinstructies en algemene aanwijzingen kan een elektrische schok, brand en/of ernstig letsel veroorzaken.

Neem de afbeeldingen aan het begin van deze gebruiksaanwijzing in acht.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor hamerboren in beton, baksteen en steen, alsook voor lichte beitelwerkzaamheden. Het is ook geschikt voor boren zonder slag in hout, metaal, keramiek en kunststof. Elektrische gereedschappen met elektronische regeling en rechts-/linksomdraaien zijn ook geschikt voor schroefwerkzaamheden.

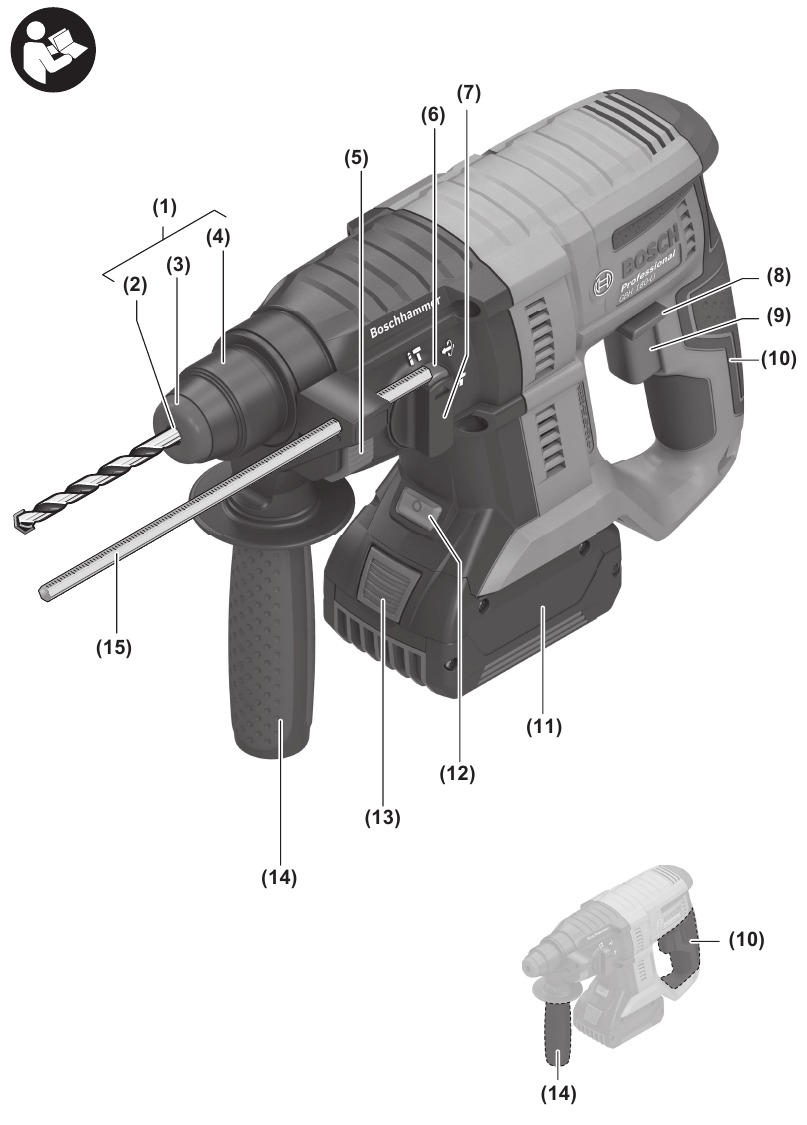

Productkenmerken

1. SDS plus-boorhouder
2. SDS plus-gereedschapopname
3. Stofbeschermkap
4. Vergrendelhuls
5. Knop voor het instellen van de diepteaanslag
6. Ontgrendelknop voor de slag-/moduskeuzeschakelaar
7. Slag-/moduskeuzeschakelaar
8. Draairichtingschakelaar
9. Aan/uit-schakelaar
10. Handgreep (geïsoleerd greepoppervlak)
11. Accu^a)
12. Werklicht
13. Accu-ontgrendelknop^a)
14. Extra handgreep (geïsoleerd greepoppervlak)
15. Diepteaanslag
16. Universele houder met SDS plus-schacht^a)

^a) Deze accessoire is geen onderdeel van de standaard leveringsomvang.

Technische gegevens

Nominaal toerental

A) Gemeten bij 20–25°C met accu ProCORE18V 12.0Ah
B) Optimaal vermogen met een boordiameter van 6−10 mm
C) Afhankelijk van de gebruikte accu
D) Beperkt vermogen bij temperaturen < 0°C

Waarden kunnen variëren afhankelijk van het product, het toepassingsgebied en de omgevingsomstandigheden. Voor meer informatie kunt u terecht op www.bosch-professional.com/wac.

Informatie over geluid/trillingen
Geluidsemissiewaarden bepaald volgens EN IEC 62841-2-6.

Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt doorgaans: Geluidsdrukniveau 93 dB(A); geluidsvermogensniveau 101 dB(A). Onzekerheid K = 3 dB.

Draag een gehoorbescherming!
Totale trillingswaarden a_h (vectorsom van drie assen) en onzekerheid K bepaald volgens EN IEC 62841-2-6:

Hamerboren in beton: a_h=15.5 m/s², K=1.5 m/s²,

Beitelen: a_h=12.7 m/s², K=1.5 m/s²,

Het in deze handleiding vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten volgens een genormeerde meetmethode en kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Ze kunnen ook worden gebruikt voor een voorlopige schatting van trillings- en geluidsemissies.

Het aangegeven trillingsniveau en de geluidsemissiewaarde vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen wordt gebruikt, met andere accessoires of slecht wordt onderhouden, kan het trillingsniveau en de geluidsemissiewaarde afwijken. Dit kan de trillings- en geluidsemissies gedurende de totale werkperiode aanzienlijk verhogen.

Om de trillings- en geluidsemissies nauwkeurig te schatten, moet ook rekening worden gehouden met de tijd dat het gereedschap is uitgeschakeld of dat het draait maar niet daadwerkelijk wordt gebruikt. Dit kan de trillings- en geluidsemissies gedurende de totale werkperiode aanzienlijk verminderen.

Neem extra veiligheidsmaatregelen om de gebruiker te beschermen tegen de effecten van trillingen, zoals het onderhouden van het elektrische gereedschap en de accessoires, het warm houden van de handen en het correct organiseren van de workflows.

Accu

Bosch verkoopt sommige accugereedschappen zonder accu. U kunt aan de verpakking zien of er een accu bij het elektrische gereedschap is inbegrepen.

De accu opladen

• Gebruik uitsluitend de in de technische gegevens vermelde laders. Alleen deze laders zijn afgestemd op de lithium-ionaccu van uw elektrische gereedschap.

Opmerking: Lithium-ionaccu's worden gedeeltelijk opgeladen geleverd volgens de internationale transportvoorschriften. Om de volledige accucapaciteit te garanderen, laadt u de accu volledig op voordat u het gereedschap voor de eerste keer gebruikt.

Bosch adviseert het gebruik van accupacks met een capaciteit van minimaal 3,0 Ah.

De accu plaatsen
Schuif de opgeladen accu in de accuopname totdat deze vastklikt.

De accu verwijderen
Om de accu te verwijderen, drukt u op de accu-ontgrendelknop en trekt u de accu eruit. Gebruik hierbij geen kracht.

De accu heeft twee vergrendelingsniveaus om te voorkomen dat de accu eruit valt als de accu-ontgrendelknop per ongeluk wordt ingedrukt. De accu wordt op zijn plaats gehouden door een veer wanneer deze in het elektrische gereedschap is geplaatst.

Acculaadindicator
Opmerking: Niet alle accutypes hebben een acculaadindicator.

De groene ledlampjes op de acculaadindicator geven de laadtoestand van de accu aan. Om veiligheidsredenen is het alleen mogelijk om de laadtoestand te controleren wanneer het elektrische gereedschap niet in werking is.

Druk op de knop voor de acculaadindicator of om de laadtoestand weer te geven. Dit is ook mogelijk wanneer de accu is verwijderd.

Als er geen ledlampje brandt nadat u op de knop voor de acculaadindicator hebt gedrukt, is de accu defect en moet deze worden vervangen.

Accu-model GBA 18V...

Accu-model ProCORE18V...

Aanbevelingen voor een optimale omgang met de accu
Bescherm de accu tegen vocht en water.

Bewaar de accu alleen binnen een temperatuurbereik van −20 tot 50°C. Laat de accu bijvoorbeeld niet in de zomer in uw auto liggen.

Maak af en toe de ventilatieopeningen op de accu schoon met een zachte borstel die schoon en droog is.

Een aanzienlijk kortere gebruiksduur na het opladen geeft aan dat de accu verslechterd is en moet worden vervangen. Volg de instructies over de juiste verwijdering.

Montage

• Verwijder de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschap wisselen enz.). Er bestaat verwondingsgevaar door het per ongeluk bedienen van de aan/uit-schakelaar.

Extra handgreep

• Gebruik uw elektrische gereedschap niet zonder de extra handgreep (14).
• Zorg ervoor dat de extra handgreep altijd goed vastzit. Anders kunt u tijdens het werken de controle over het elektrische gereedschap verliezen.

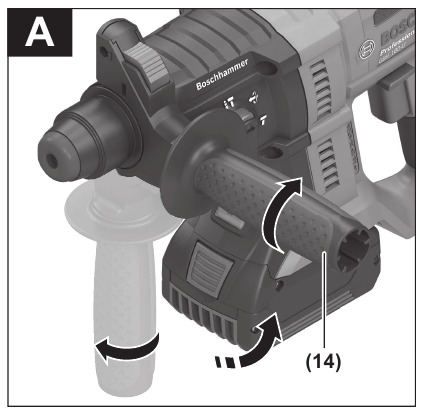

De extra handgreep draaien (zie afbeelding A)

U kunt de extra handgreep (14) in elke hoek draaien voor een veilige werkhouding die vermoeidheid minimaliseert.

• Draai het onderste uiteinde van de extra handgreep (14) linksom en draai de extra handgreep (14) in de gewenste positie. Draai vervolgens het onderste uiteinde van de extra handgreep (14) rechtsom om deze weer vast te draaien. Zorg ervoor dat de borgband van de extra handgreep in de bijbehorende groef van de behuizing valt.

Gereedschap wisselen
De stofbeschermkap (3) voorkomt grotendeels dat er tijdens het gebruik boorstof in de gereedschaphouder binnendringt. Zorg er bij het plaatsen van het gereedschap voor dat de stofbeschermkap (3) niet beschadigd raakt.

• Vervang een beschadigde stofbeschermkap onmiddellijk. Het wordt aanbevolen hiervoor een klantenservice te gebruiken.

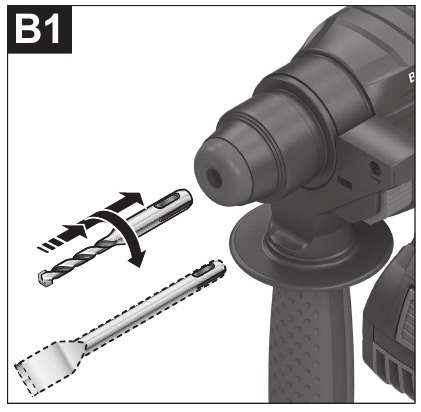

SDS plus-gereedschap plaatsen (zie afbeelding B1)

Met de SDS plus-boorhouder (1) kunt u het gereedschap eenvoudig en gemakkelijk wisselen zonder dat u extra gereedschap nodig hebt.

• Reinig en vet de schacht van het gereedschap licht in.
• Plaats het gereedschap in de gereedschaphouder (2) en draai het tot het automatisch vastklikt.
• Controleer of het vastzit door aan het gereedschap te trekken.

Als systeemvereiste kan het SDS plus-gereedschap vrij bewegen. Dit veroorzaakt een zekere radiale slingering bij nullast, die geen effect heeft op de nauwkeurigheid van het boorgat, aangezien de boor zich tijdens het boren centreert.

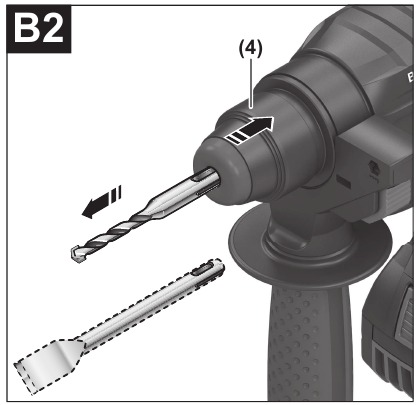

SDS plus-gereedschap verwijderen (zie afbeelding B2)

• Duw de vergrendelingshuls (4) naar achteren en verwijder het gereedschap.

Stof-/splinterafzuiging
Stof van materialen zoals loodhoudende coatings, sommige houtsoorten, mineralen en metaal kan schadelijk zijn voor de gezondheid. Het aanraken of inademen van het stof kan allergische reacties veroorzaken en/of leiden tot infecties van de luchtwegen van de gebruiker of omstanders.

Bepaalde soorten stof, zoals eiken- of beukenhoutstof, worden beschouwd als kankerverwekkend, vooral in combinatie met houtbehandelingsadditieven (chromaat, houtconserveermiddel). Materialen die asbest bevatten, mogen alleen door specialisten worden bewerkt.

• Zorg voor een goede ventilatie van de werkplek.
• Het wordt aanbevolen om een P2-filtermasker te dragen.

Neem de relevante voorschriften in uw land voor de te bewerken materialen in acht.

• Vermijd stofophoping op de werkplek. Stof kan gemakkelijk ontbranden.

Gebruik

Ingebruikneming

De bedrijfsmodus instellen
De bedrijfsmodus van het elektrische gereedschap wordt geselecteerd met behulp van de impact-/moduskeuzeschakelaar (7).

• Om de bedrijfsmodus te wijzigen, drukt u op de ontgrendelknop (6) en draait u de impact-/moduskeuzeschakelaar (7) totdat deze in de gewenste positie vastklikt.

Let op: Wijzig de bedrijfsmodus alleen als het elektrische gereedschap is uitgeschakeld. Anders kan het elektrische gereedschap beschadigd raken.

Positie voor hamerboren in beton of steen

Positie voor boren zonder impact in hout, metaal, keramiek en kunststof en voor schroeven

Vario-Lock-positie voor het aanpassen van de beitelpositie

De impact-/moduskeuzeschakelaar (7) komt in deze positie niet in aanraking.

Positie voor beitelen

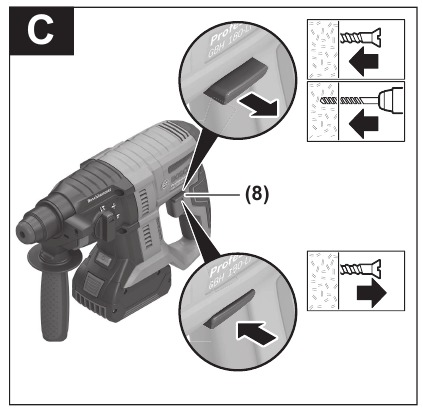

De draairichting instellen (zie afbeelding C)

De draairichtingschakelaar (8) wordt gebruikt om de draairichting van het elektrische gereedschap te wijzigen. Dit is echter niet mogelijk terwijl de aan/uit-schakelaar (9) wordt ingedrukt.

• Bedien de draairichtingschakelaar (8) alleen als het elektrische gereedschap niet in gebruik is.

Stel de draairichting altijd in op rechtsom draaien voor hamerboren, boren en beitelen.

• Rechtsom: Om te boren en schroeven in te draaien, drukt u de draairichtingschakelaar (8) helemaal naar links.
• Linksom: Om schroeven en moeren los te draaien, drukt u de draairichtingschakelaar (8) helemaal naar rechts.

In-/uitschakelen

• Om het elektrische gereedschap in te schakelen, drukt u op de aan/uit-schakelaar (9). De werklamp (12) gaat branden wanneer de aan/uit-schakelaar (9) licht of volledig wordt ingedrukt, waardoor het werkgebied bij slechte lichtomstandigheden kan worden verlicht.
• Om het elektrische gereedschap uit te schakelen, laat u de aan/uit-schakelaar (9) los.

Bij lage temperaturen bereikt het elektrische gereedschap pas na een bepaalde tijd de volledige hamer-/impactcapaciteit.

De snelheid/impactfrequentie aanpassen
U kunt de snelheid/impactfrequentie van het elektrische gereedschap aanpassen wanneer het is ingeschakeld door de aan/uit-schakelaar (9) in verschillende mate in te drukken.

Lichte druk uitoefenen op de aan/uit-schakelaar (9) resulteert in een lage rotatiesnelheid/impactfrequentie. Het uitoefenen van toenemende druk op de schakelaar verhoogt de snelheid/impactfrequentie.

De beitelpositie wijzigen (Vario-Lock)
U kunt de beitel in 13 verschillende posities vergrendelen, zodat u voor elke taak de optimale werkpositie kunt selecteren.

• Plaats de beitel in de gereedschaphouder.
• Draai de impact-/moduskeuzeschakelaar (7) naar de "VarioLock"-positie.
• Draai het gereedschap naar de gewenste beitelpositie.
• Draai de impact-/moduskeuzeschakelaar (7) naar de "beitel"-positie. Hiermee wordt de gereedschaphouder vergrendeld.
• Stel de draairichting voor beitelen in op rechtsom.

Praktisch advies

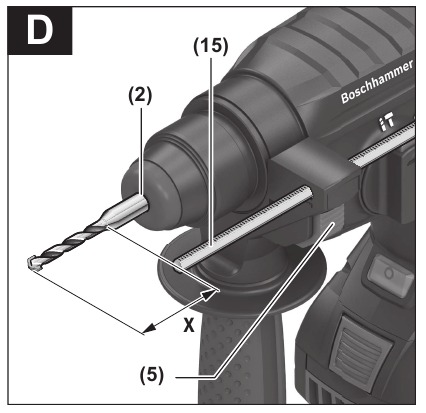

De boordiepte instellen (zie afbeelding D)

U kunt de dieptestop (15) gebruiken om de vereiste boordiepte X in te stellen.

• Druk op de knop voor dieptestopaanpassing (5) en plaats de dieptestop in de extra handgreep (14). De cannelure op de dieptestop (15) moet naar beneden wijzen.
• Duw het SDS plus-gereedschap zo ver mogelijk in de SDS plus-gereedschaphouder (2). Anders kan de beweeglijkheid van het SDS plus-boorgereedschap leiden tot een onjuiste afstelling van de boordiepte.
• Trek de dieptestop zover uit dat de afstand tussen de boorpunt en de rand van de dieptestop overeenkomt met de vereiste boordiepte X.

Overbelastingskoppeling

• Als het gereedschap vastloopt of blijft haken, wordt de krachtoverbrenging naar de booras onderbroken. Houd het elektrische gereedschap altijd stevig met beide handen vast om de krachten te weerstaan die dit kan creëren en neem een positie in met een stabiele basis.
• Schakel het elektrische gereedschap onmiddellijk uit en verwijder het gereedschap als het elektrische gereedschap is geblokkeerd. Inschakelen wanneer het boorgereedschap is geblokkeerd, kan hoge koppelreacties veroorzaken.

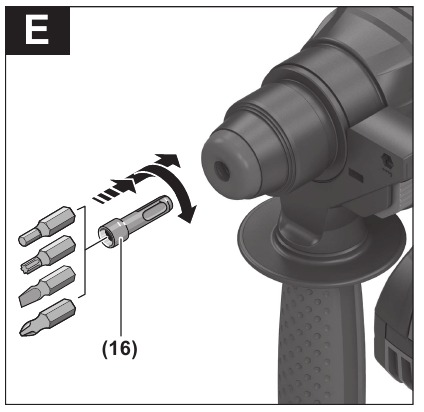

Schroevendraaierbits plaatsen (zie afbeelding E)

• Breng het elektrische gereedschap alleen op de schroef/moer aan als het gereedschap is uitgeschakeld. Roterende gereedschapsinzetstukken kunnen eraf glijden.

Een universele houder (16) met SDS plus-schacht is vereist om met schroevendraaierbits te werken.

• Reinig en vet het uiteinde van de schacht licht in.
• Plaats de universele houder in de gereedschaphouder en draai deze totdat deze automatisch vastklikt.
• Controleer of deze is vergrendeld door aan de universele houder te trekken.
• Plaats een schroevendraaierbit in de universele houder. Gebruik alleen schroevendraaierbits die op de schroefkop passen.
• Om de universele houder te verwijderen, schuift u de vergrendelingshuls (4) naar achteren en verwijdert u de universele houder (16) uit de gereedschaphouder.

Onderhoud en service

Onderhoud en reiniging

• Haal de accu uit het elektrische gereedschap voordat u werkzaamheden aan het gereedschap uitvoert (bijv. onderhoud, gereedschapswisseling enz.). Er bestaat letselgevaar bij het per ongeluk bedienen van de aan/uit-schakelaar.
• Voor een goed en veilig gebruik moet u het elektrische gereedschap en de ventilatieopeningen altijd schoonhouden.
• Vervang een beschadigde stofbeschermingskap onmiddellijk. Wij raden u aan hiervoor de klantenservice te raadplegen.
  • Reinig de gereedschaphouder (2) na elk gebruik.

Klantenservice en toepassingsadvies

De klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u op: www.bosch-pt.com

Het Bosch-team voor toepassingsadvies helpt u graag met vragen over onze producten en accessoires.

Vermeld bij alle correspondentie en bestellingen van vervangingsonderdelen altijd het uit 10 cijfers bestaande productnummer dat op het typeplaatje staat.

Groot-Brittannië
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ

Op www.bosch-pt.co.uk kunt u vervangingsonderdelen bestellen of het product laten ophalen voor service of reparatie.

Tel. Service: (0344) 7360109

E-mail: boschservicecentre@bosch.com

Meer serviceadressen vindt u op: www.bosch-pt.com/serviceaddresses

Transport

De aanbevolen lithium-ionaccu's vallen onder de wetgeving betreffende het transport van gevaarlijke goederen. De gebruiker kan de accu's zonder verdere voorwaarden over de weg transporteren.

Bij verzending door derden (bijv. luchttransport of expeditiebedrijf) moeten speciale eisen ten aanzien van verpakking en markering (bijv. ADR-voorschriften) in acht worden genomen. Raadpleeg bij de voorbereiding van de verzending een deskundige voor gevaarlijke goederen.

Verzend accupacks uitsluitend als de behuizing onbeschadigd is. Plak open contacten af en verpak de accu zodanig dat deze niet in de verpakking kan bewegen. Houd ook rekening met eventuele verdergaande nationale voorschriften.

Referenties

• http://www.bosch-professional.com/wac
• Home | Bosch Power Tools
• Home | Bosch Power Tools
• Service worldwide

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch Professional GBH 180-LI Handleiding

Beschikbare talen
