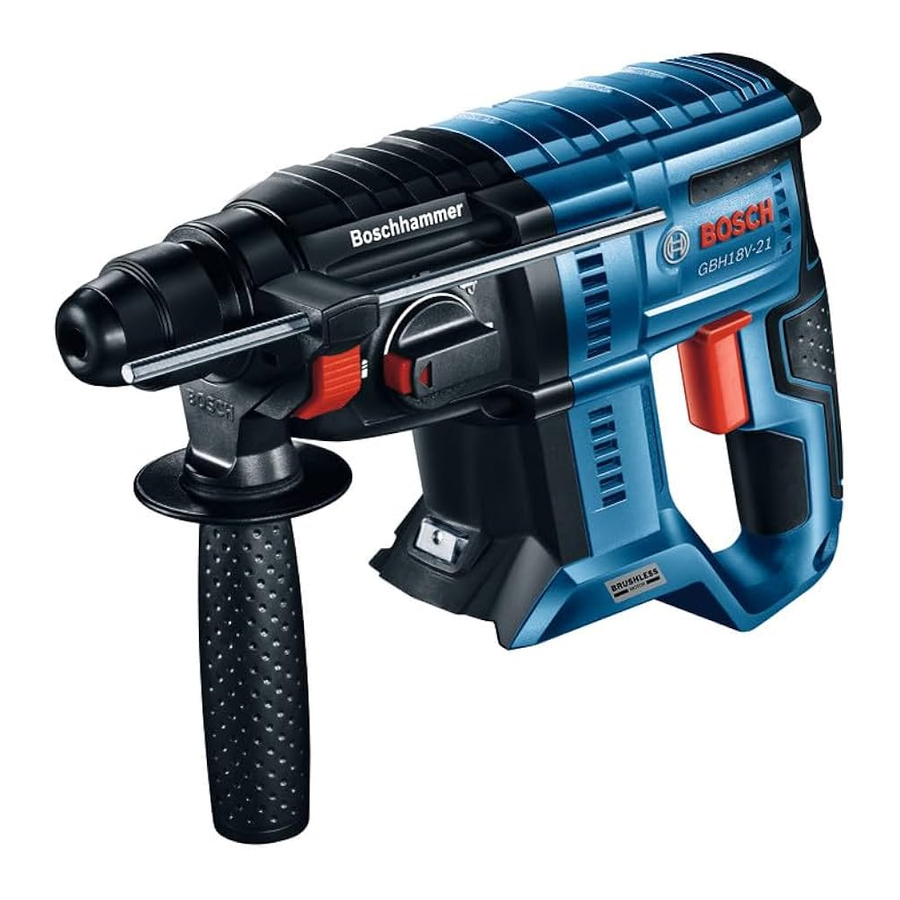

Bosch Professional GBH 18V-21 Handleiding

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw door het elektriciteitsnet aangedreven (met snoer) elektrisch gereedschap of door een accu aangedreven (draadloos) elektrisch gereedschap.

Veiligheid van de werkomgeving

• Houd de werkomgeving schoon en goed verlicht. Rommelige of donkere omgevingen nodigen uit tot ongevallen.
• Gebruik elektrisch gereedschap niet in explosieve omgevingen, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die voor de juiste omstandigheden wordt gebruikt, vermindert persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in de stroombron steekt en/of de accu aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het van stroom voorzien van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een stelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.

• Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen verstrikt raken.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuigings- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat u door vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet zelfgenoegzaam worden en de veiligheidsprincipes van gereedschap negeren. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires vervangt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk wordt gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en alle andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
• Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige hantering en bediening van het gereedschap in onverwachte situaties onmogelijk.

Gebruik en onderhoud van accugereedschap

• Laad alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor één type accupack kan brandgevaar veroorzaken bij gebruik met een ander accupack.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accupacks. Het gebruik van andere accupacks kan leiden tot letsel en brandgevaar.
• Wanneer de accupack niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder slechte omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Spoel af met water als er per ongeluk contact optreedt. Raadpleeg bovendien een arts als de vloeistof in de ogen komt. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accupack of gereedschap dat beschadigd of gemodificeerd is. Beschadigde of gemodificeerde accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een accupack of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies op en laad de accupack of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

Service

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
• Onderhoud nooit beschadigde accupacks. Het onderhoud van accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidswaarschuwingen voor hamers

Veiligheidsinstructies voor alle werkzaamheden

• Draag gehoorbeschermers. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
• Gebruik extra handgrepen, indien meegeleverd met het gereedschap. Verlies van controle kan persoonlijk letsel veroorzaken.
• Houd het elektrische gereedschap vast aan de geïsoleerde grijpvlakken bij het uitvoeren van werkzaamheden waarbij het snijaccessoire of bevestigingsmiddelen in contact kunnen komen met verborgen bedrading. Als het snijaccessoire of bevestigingsmiddelen in contact komen met een "stroomvoerende" draad, kunnen de blootliggende metalen delen van het elektrische gereedschap "onder spanning" komen te staan en de bediener een elektrische schok geven.

Veiligheidsinstructies bij het gebruik van lange boren met roterende hamers

• Begin altijd met boren op lage snelheid en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
• Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, waardoor ze breken of u de controle verliest, wat kan leiden tot persoonlijk letsel.

Aanvullende veiligheidsinformatie

• Gebruik geschikte detectoren om vast te stellen of er verborgen toevoerleidingen zijn of neem contact op met het plaatselijke nutsbedrijf voor assistentie. Contact met elektrische kabels kan brand en elektrische schokken veroorzaken. Beschadiging van gasleidingen kan leiden tot een explosie. Het breken van waterleidingen veroorzaakt materiële schade.
• Wacht altijd tot het elektrische gereedschap volledig tot stilstand is gekomen voordat u het neerzet. Het applicatiegereedschap kan vastlopen en ertoe leiden dat u de controle over het elektrische gereedschap verliest.
• Zet het werkstuk vast. Een werkstuk dat met klemmen of in een bankschroef wordt vastgeklemd, wordt veiliger vastgehouden dan met de hand.
• In geval van schade en onjuist gebruik van de accu kunnen er dampen vrijkomen. De accu kan vlam vatten of exploderen. Zorg ervoor dat de ruimte goed geventileerd is en zoek medische hulp als u nadelige gevolgen ondervindt. De dampen kunnen het ademhalingsstelsel irriteren.
• Open de accu niet. Er bestaat een risico op kortsluiting.
• De accu kan worden beschadigd door puntige voorwerpen, zoals spijkers of schroevendraaiers, of door uitgeoefende kracht van buitenaf. Er kan een interne kortsluiting optreden, waardoor de accu kan branden, roken, exploderen of oververhit raken.
• Gebruik de accu alleen in de producten van de fabrikant. Dit is de enige manier waarop u de accu kunt beschermen tegen gevaarlijke overbelasting.

Bescherm de accu tegen hitte, bijvoorbeeld tegen continu intens zonlicht, vuur, vuil, water en vocht. Er bestaat een risico op explosie en kortsluiting.

• Raak kort na gebruik geen applicatiegereedschap of aangrenzende behuizingscomponenten aan. Deze kunnen tijdens gebruik erg heet worden en brandwonden veroorzaken.
• Het applicatiegereedschap kan tijdens het boren vastlopen. Zorg ervoor dat u een stabiele basis hebt en houd het elektrische gereedschap stevig met beide handen vast. Anders kunt u de controle over het elektrische gereedschap verliezen.
• Wees voorzichtig bij het uitvoeren van sloopwerkzaamheden met de beitel. Vallende fragmenten van het sloopmateriaal kunnen u of omstanders verwonden.
• Houd het elektrische gereedschap stevig met beide handen vast en zorg ervoor dat u een stabiele basis hebt. Het elektrische gereedschap kan veiliger met beide handen worden geleid.

Productbeschrijving en specificaties

Lees alle veiligheids- en algemene aanwijzingen. Het niet in acht nemen van de veiligheids- en algemene aanwijzingen kan een elektrische schok, brand en/of ernstig letsel veroorzaken.

Neem de afbeeldingen aan het begin van deze gebruiksaanwijzing in acht.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor hamerboren in beton, steen en baksteen, evenals voor lichte beitelwerkzaamheden. Het is ook geschikt voor boren zonder slag in hout, metaal, keramiek en kunststof. Elektrische gereedschappen met elektronische regeling en rechts-/linksomdraaien zijn ook geschikt voor schroefwerkzaamheden.

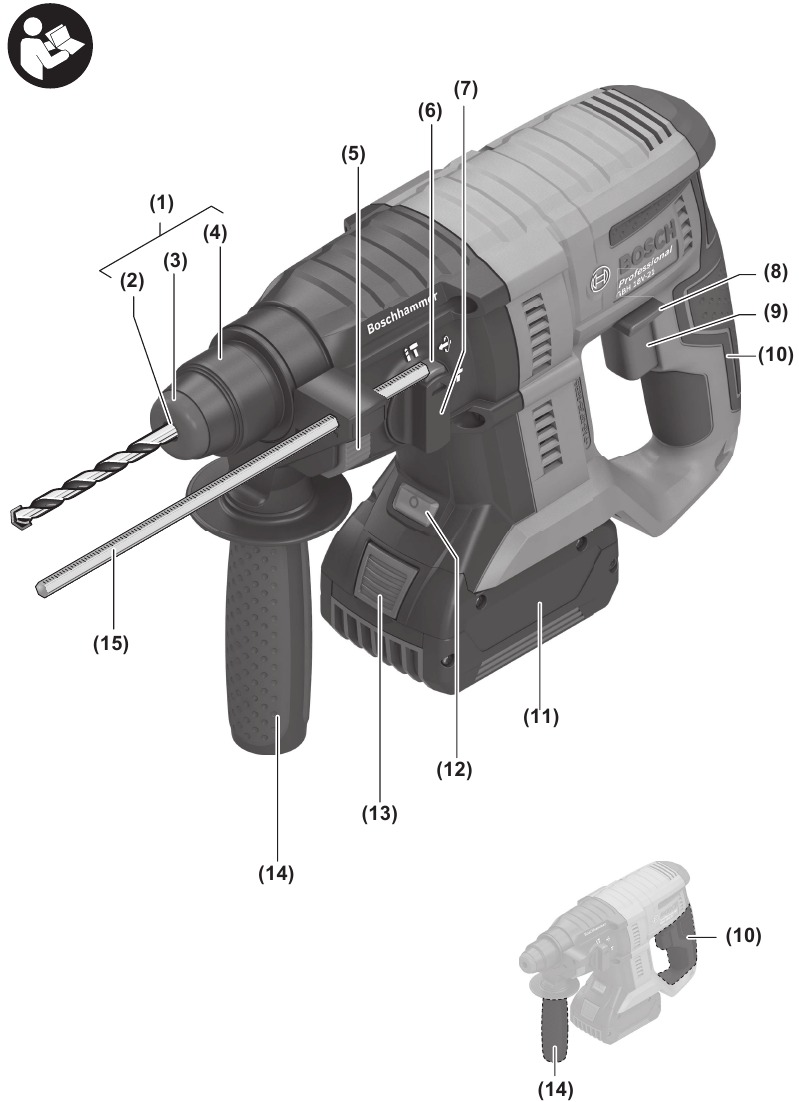

Productkenmerken

De nummering van de productkenmerken verwijst naar de afbeelding van het elektrische gereedschap op de grafische pagina.

1. SDS plus-boorkop
2. SDS plus-gereedschapsopname
3. Stofbeschermkap
4. Vergrendelingshuls
5. Knop voor diepteaanslaginstelling
6. Ontgrendelknop voor slag-/moduskeuzeschakelaar
7. Slag-/moduskeuzeschakelaar
8. Draairichtingschakelaar
9. Aan/uit-schakelaar
10. Handgreep (geïsoleerd greepoppervlak)
11. Accu^a)
12. Werklicht
13. Accu-ontgrendelknop^a)
14. Extra handgreep (geïsoleerd greepoppervlak)
15. Diepteaanslag
16. Universele houder met SDS plus-schacht^a)

1. Dit accessoire behoort niet tot de standaard leveringsomvang.

Technische gegevens

Nominaal toerental^A)

Max. boordiameter

1. Gemeten bij 20–25°C met accu ProCORE18V 12.0Ah
2. Afhankelijk van de gebruikte accu
3. Beperkte prestaties bij temperaturen < 0°C

De waarden kunnen variëren afhankelijk van het product, het toepassingsgebied en de omgevingsomstandigheden. Ga voor meer informatie naar www.bosch-professional.com/wac.

Informatie over geluid/trillingen

Geluidsniveau bepaald conform EN IEC 62841-2-6.

Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt doorgaans: Geluidsdrukniveau 93 dB(A); geluidsvermogensniveau 101 dB(A). Onzekerheid K = 3 dB.

Draag gehoorbescherming!

Totale trillingswaarden a_h (vectorsom van drie assen) en onzekerheid K bepaald conform EN IEC 62841-2-6:

Hamerboren in beton: a_h=15,5 m/s², K=1,5 m/s²,

Beitelen: a_h=12,7 m/s², K=1,5 m/s²,

Het in deze handleiding vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten conform een genormeerde meetmethode en kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Ze kunnen ook worden gebruikt voor een voorlopige inschatting van trillings- en geluidsemissies.

Het aangegeven trillingsniveau en de geluidsemissiewaarde vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met andere accessoires of slecht wordt onderhouden, kunnen het trillingsniveau en de geluidsemissiewaarde afwijken. Dit kan de trillings- en geluidsemissies gedurende de totale werkperiode aanzienlijk verhogen.

Om de trillings- en geluidsemissies nauwkeurig in te schatten, moet ook rekening worden gehouden met de tijdstippen waarop het gereedschap is uitgeschakeld of wanneer het weliswaar loopt, maar niet daadwerkelijk wordt gebruikt. Dit kan de trillings- en geluidsemissies gedurende de totale werkperiode aanzienlijk verminderen.

Neem extra veiligheidsmaatregelen om de bediener te beschermen tegen de effecten van trillingen, zoals het onderhouden van het elektrische gereedschap en de accessoires, het warm houden van de handen en het correct organiseren van de workflows.

Oplaadbare accu

De accu opladen

• Gebruik uitsluitend de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn afgestemd op de lithium-ionaccu van uw elektrische gereedschap.

Let op: Lithium-ionaccu's worden gedeeltelijk opgeladen geleverd in overeenstemming met de internationale transportvoorschriften. Om de volledige accucapaciteit te garanderen, laadt u de accu volledig op voordat u het gereedschap voor de eerste keer gebruikt.

De accu plaatsen

Schuif de opgeladen accu in de accuhouder tot deze vastklikt.

De accu verwijderen

Om de accu te verwijderen, drukt u op de ontgrendelingsknop van de accu en trekt u de accu eruit. Gebruik hierbij geen kracht.

De accu heeft twee vergrendelingsniveaus om te voorkomen dat de accu eruit valt als de ontgrendelingsknop van de accu per ongeluk wordt ingedrukt. De accu wordt op zijn plaats gehouden door een veer wanneer deze in het elektrische gereedschap is gemonteerd.

Acculaadindicator

Opmerking: niet alle accutypes hebben een acculaadindicator.

De groene leds op de acculaadindicator geven de laadtoestand van de accu aan. Om veiligheidsredenen is het alleen mogelijk om de laadtoestand te controleren wanneer het elektrische gereedschap niet in werking is.

Druk op de knop voor de acculaadindicator of om de laadtoestand weer te geven. Dit is ook mogelijk wanneer de accu is verwijderd.

Als er geen led oplicht na het indrukken van de knop voor de acculaadindicator, is de accu defect en moet deze worden vervangen.

Accu model GBA 18V...

Accu model ProCORE18V...

Aanbevelingen voor een optimale behandeling van de accu

Bescherm de accu tegen vocht en water.

Bewaar de accu uitsluitend binnen een temperatuurbereik van −20 tot 50 °C. Laat de accu bijvoorbeeld niet in de zomer in uw auto liggen.

Reinig af en toe de ventilatiesleuven op de accu met een zachte borstel die schoon en droog is.

Een aanzienlijk kortere gebruiksduur na het opladen geeft aan dat de accu verslechterd is en moet worden vervangen. Volg de instructies voor een correcte verwijdering.

Montage

• Verwijder de accu uit het elektrische gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschapswissel enz.). Er bestaat verwondingsgevaar door het per ongeluk indrukken van de aan/uit-schakelaar.

Extra handgreep

• Gebruik uw elektrische gereedschap niet zonder de extra handgreep (14).
• Zorg ervoor dat de extra handgreep altijd goed vastzit. Anders kunt u de controle over het elektrische gereedschap verliezen tijdens het werken.

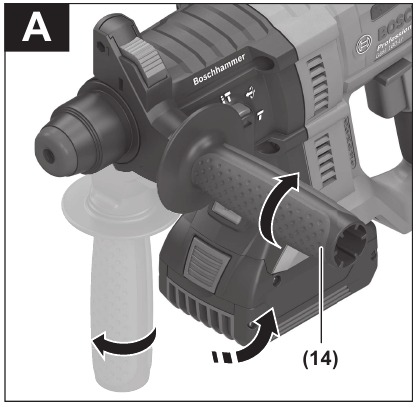

De extra handgreep draaien (zie afbeelding A)

U kunt de extra handgreep (14) in elke hoek draaien voor een veilige werkhouding die vermoeidheid minimaliseert.

• Draai het onderste grijpende uiteinde van de extra handgreep (14) tegen de klok in en draai de extra handgreep (14) in de vereiste positie. Draai vervolgens het onderste grijpende uiteinde van de extra handgreep (14) met de klok mee om deze opnieuw vast te draaien. Zorg ervoor dat de bevestigingsriem van de extra handgreep in de bijbehorende groef van de behuizing past.

Het gereedschap wisselen

De stofbeschermkap (3) voorkomt grotendeels dat er tijdens het gebruik boorstof in de gereedschapshouder binnendringt. Zorg er bij het plaatsen van het gereedschap voor dat de stofbeschermkap (3) niet beschadigd raakt.

• Vervang een beschadigde stofbeschermkap onmiddellijk. Het wordt aanbevolen dat u hiervoor een after-sales service gebruikt.

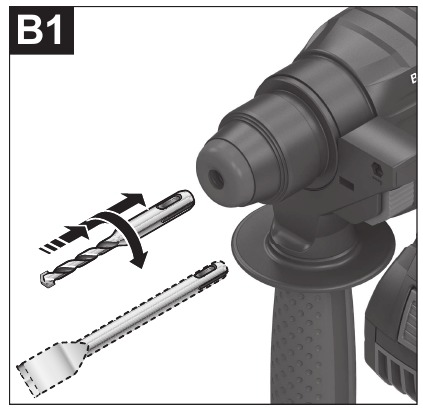

Het SDS plus-gereedschap plaatsen (zie afbeelding B1)

Met de SDS plus-boorkop (1) kunt u het gereedschap eenvoudig en gemakkelijk verwisselen zonder extra gereedschap te hoeven gebruiken.

• Reinig en vet de schacht van het gereedschap licht in.
• Plaats het gereedschap in de gereedschapshouder (2) terwijl u het draait totdat het automatisch vergrendelt.
• Controleer of het is vergrendeld door aan het gereedschap te trekken.

Als vereiste van het systeem kan het SDS plus-gereedschap vrij bewegen. Dit veroorzaakt een zekere radiale slingering bij nullast, die geen effect heeft op de nauwkeurigheid van het boorgat, aangezien de boor zich centreert tijdens het boren.

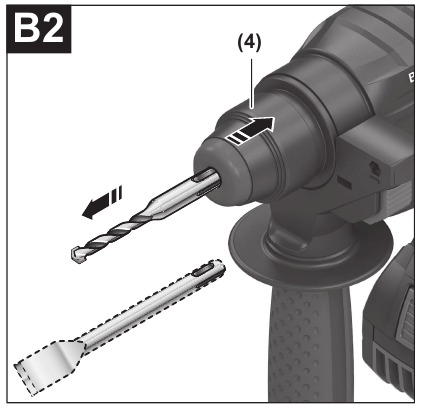

Het SDS plus-gereedschap verwijderen (zie afbeelding B2)

• Duw de vergrendelingshuls (4) naar achteren en verwijder het gereedschap.

Stof-/spanenafzuiging

Stof van materialen zoals loodhoudende coatings, sommige houtsoorten, mineralen en metaal kan schadelijk zijn voor de gezondheid. Het aanraken of inademen van het stof kan allergische reacties veroorzaken en/of leiden tot luchtweginfecties bij de gebruiker of omstanders.

Bepaalde soorten stof, zoals eiken- of beukenhoutstof, worden als kankerverwekkend beschouwd, vooral in verband met additieven voor houtbehandeling (chromaat, houtconserveermiddel). Materialen die asbest bevatten mogen alleen door specialisten worden bewerkt.

• Zorg voor een goede ventilatie van de werkplek.
• Het wordt aanbevolen om een ​​P2-filtermasker te dragen.

Neem de relevante voorschriften in uw land voor de te bewerken materialen in acht.

• Vermijd stofophoping op de werkplek. Stof kan gemakkelijk ontbranden.

Bediening

Opstarten

De bedrijfsmodus instellen
De bedrijfsmodus van het elektrische gereedschap wordt geselecteerd met de keuzeschakelaar voor slag/modus (7).

• Om de bedrijfsmodus te wijzigen, drukt u op de ontgrendelingsknop (6) en draait u de keuzeschakelaar voor slag/modus (7) totdat deze vastklikt in de gewenste positie.

Let op: Wijzig de bedrijfsmodus alleen wanneer het elektrische gereedschap is uitgeschakeld. Anders kan het elektrische gereedschap beschadigd raken.

Positie voor hamerboren in beton of steen

Positie voor boren zonder slag in hout, metaal, keramiek en plastic en voor schroeven

Vario-Lock positie voor het aanpassen van de beitelpositie

De keuzeschakelaar voor slag/modus (7) kan in deze positie niet worden vastgezet.

Positie voor beitelen

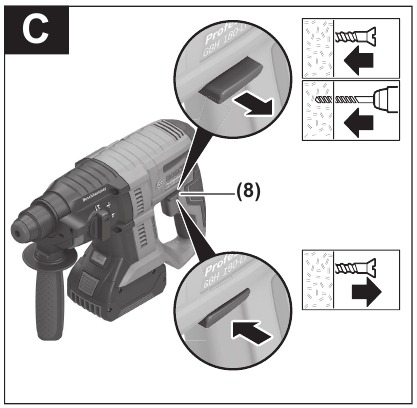

De draairichting instellen (zie afbeelding C)

De draairichtingschakelaar (8) wordt gebruikt om de draairichting van het elektrische gereedschap te wijzigen. Dit is echter niet mogelijk terwijl de aan/uit-schakelaar (9) wordt ingedrukt.

• Bedien de draairichtingschakelaar (8) alleen als het elektrische gereedschap niet in gebruik is.

Stel de draairichting altijd in op rechtsom draaien voor hamerboren, boren en beitelen.

• Rechtsom: Om te boren en schroeven in te draaien, drukt u de draairichtingschakelaar (8) helemaal naar links.
• Linksom: Om schroeven en moeren los te draaien, drukt u de draairichtingschakelaar (8) helemaal naar rechts.

In- en uitschakelen

• Laat indien nodig de vergrendelknop voor de aan/uit-schakelaar los.
• Om het elektrische gereedschap in te schakelen, drukt u op de aan/uit-schakelaar (9). De werklamp (12) gaat branden wanneer de aan/uit-schakelaar (9) licht of volledig wordt ingedrukt, zodat het werkgebied bij slechte lichtomstandigheden kan worden verlicht.
• Om het elektrische gereedschap uit te schakelen, laat u de aan/uit-schakelaar (9) los.

Bij lage temperaturen bereikt het elektrische gereedschap pas na een bepaalde tijd de volledige hamer-/slagcapaciteit.

De snelheid/slagfrequentie aanpassen
U kunt de snelheid/slagfrequentie van het elektrische gereedschap aanpassen wanneer het aan staat door de aan/uit-schakelaar (9) in verschillende mate in te drukken.

Door lichte druk uit te oefenen op de aan/uit-schakelaar (9) ontstaat een lage rotatiesnelheid/slagfrequentie. Door toenemende druk uit te oefenen op de schakelaar wordt de snelheid/slagfrequentie verhoogd.

De beitelpositie wijzigen (Vario-Lock) U kunt de beitel in 13 verschillende posities vergrendelen, zodat u voor elke taak de optimale werkpositie kunt selecteren.

• Plaats de beitel in de gereedschaphouder.
• Draai de keuzeschakelaar voor slag/modus (7) naar de "VarioLock"-positie.
• Draai het inzetgereedschap naar de gewenste beitelpositie.
• Draai de keuzeschakelaar voor slag/modus (7) naar de "beitel"-positie. Hiermee wordt de gereedschaphouder vergrendeld.
• Stel de draairichting voor beitelen in op rechtsom.

Praktisch advies

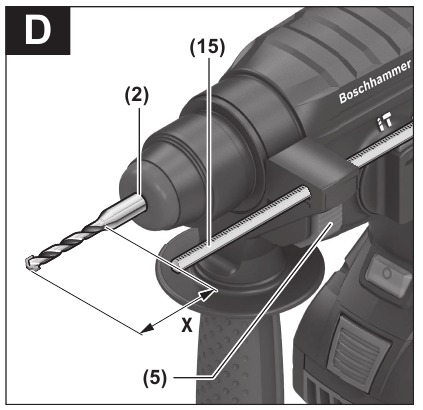

De boordiepte instellen (zie afbeelding D)

U kunt de dieptestop (15) gebruiken om de vereiste boordiepte X in te stellen.

• Druk op de knop voor de dieptestopaanpassing (5) en plaats de dieptestop in de extra handgreep (14). De cannelure op de dieptestop (15) moet naar beneden wijzen.
• Duw het SDS plus-inzetgereedschap zo ver mogelijk in de SDS plus-gereedschaphouder (2). Anders kan de beweeglijkheid van het SDS plus-boorgereedschap leiden tot een onjuiste aanpassing van de boordiepte.
• Trek de dieptestop ver genoeg uit zodat de afstand tussen de boorpunt en de rand van de dieptestop overeenkomt met de vereiste boordiepte X.

Overbelastingskoppeling

• Als het inzetgereedschap vastloopt of blijft haken, wordt de krachtoverbrenging naar de booras onderbroken. Houd het elektrische gereedschap altijd stevig met beide handen vast om de krachten te weerstaan die dit kan veroorzaken en neem een positie in met een stabiele basis.
• Schakel het elektrische gereedschap onmiddellijk uit en verwijder het inzetgereedschap als het elektrische gereedschap geblokkeerd raakt. Inschakelen wanneer het boorgereedschap geblokkeerd is, kan leiden tot hoge koppelreacties.

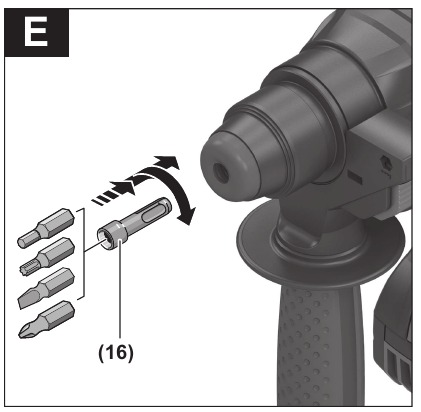

Schroevendraaierbits plaatsen (zie afbeelding E)

• Breng het elektrische gereedschap alleen aan op de schroef/moer wanneer het gereedschap is uitgeschakeld. Roterende gereedschapsinzetstukken kunnen eraf glijden.

Een universele houder (16) met SDS plus-schacht is vereist om met schroevendraaierbits te werken.

• Reinig en vet het insteekeinde van de schacht licht in.
• Plaats de universele houder in de gereedschaphouder terwijl u deze draait totdat deze automatisch vergrendelt.
• Controleer of deze is vergrendeld door aan de universele houder te trekken.
• Plaats een schroevendraaierbit in de universele houder. Gebruik alleen schroevendraaierbits die op de schroefkop passen.
• Om de universele houder te verwijderen, schuift u de vergrendelingshuls (4) naar achteren en verwijdert u de universele houder (16) uit de gereedschaphouder.

Onderhoud en service

Onderhoud en reiniging

• Voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschapswissel enz.), verwijdert u de accu uit het elektrische gereedschap. Er bestaat risico op letsel door het onbedoeld indrukken van de aan/uit-schakelaar.
• Houd het elektrische gereedschap en de ventilatiesleuven altijd schoon om een veilige en efficiënte werking te garanderen.
• Vervang een beschadigde stofbeschermkap onmiddellijk. Het wordt aanbevolen hiervoor gebruik te maken van een after-sales service.
  • Reinig de gereedschaphouder (2) na elk gebruik.

After-Sales Service en Application Service
Onze after-sales service beantwoordt uw vragen over onderhoud en reparatie van uw product en over reserveonderdelen. U kunt explosietekeningen en informatie over reserveonderdelen vinden op: www.bosch-pt.com

Het adviesteam voor productgebruik van Bosch helpt u graag met al uw vragen over onze producten en hun accessoires.

Vermeld in alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat.

Groot-Brittannië
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ

Op www.bosch-pt.co.uk kunt u reserveonderdelen bestellen of de afhaling regelen van een product dat onderhoud of reparatie nodig heeft.
Tel. Service: (0344) 7360109
E-mail: boschservicecentre@bosch.com

U kunt meer serviceadressen vinden op: www.bosch-pt.com/serviceaddresses

Transport
De aanbevolen lithium-ionaccu's vallen onder de wetgeving inzake het transport van gevaarlijke goederen. De gebruiker kan de accu's over de weg vervoeren zonder verdere vereisten.

Wanneer de accu's door derden worden verzonden (bijv. luchttransport of expeditiebedrijf), moet aan speciale eisen voor verpakking en etikettering (bijv. ADR-voorschriften) worden voldaan. Een expert op het gebied van gevaarlijke goederen moet worden geraadpleegd bij het voorbereiden van de artikelen voor verzending.

Verzend accupacks alleen als de behuizing onbeschadigd is. Plak open contacten af of maskeer ze en verpak de accu zodanig dat deze niet in de verpakking kan bewegen. Houd ook rekening met de mogelijkheid van meer gedetailleerde nationale voorschriften.

Referenties

• http://www.bosch-professional.com/wac
• Home | Bosch Power Tools
• Home | Bosch Power Tools
• Service worldwide

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch Professional GBH 18V-21 Handleiding

Beschikbare talen
