Honeywell ST9400C Handleiding

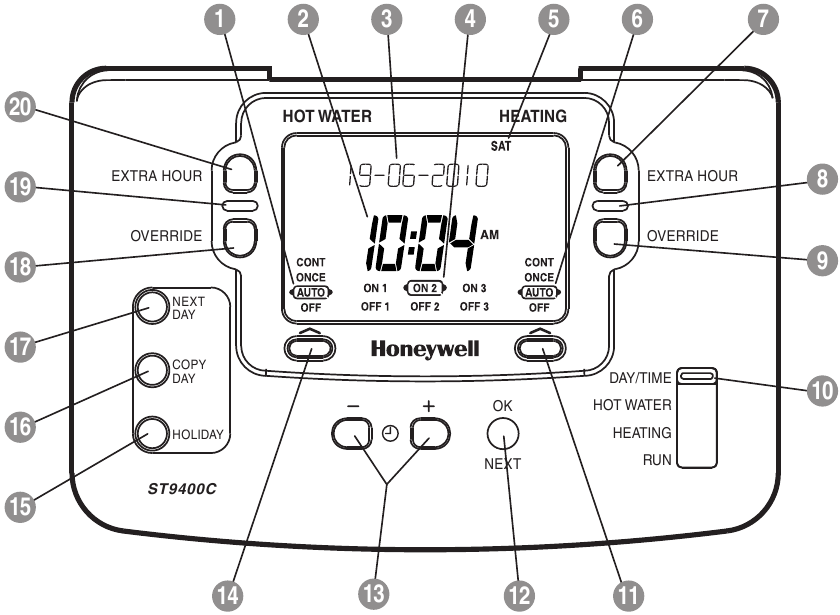

ST9400C Bedieningselementen

1. Bedrijfsmodusaanduiding warm water
2. Tijdsweergave
3. LoT™ Technologie-display
4. Programmatijdmarkeringen
5. Dag van de week-aanduiding
6. Bedrijfsmodusaanduiding verwarming
7. Knop verwarming extra uur
8. Indicatielampje verwarming
9. Knop verwarming overbruggen
10. Schuifregelaar
11. Knop bedrijfsmodus verwarming
12. OK/Volgende-knop
13. Klok – en +-knoppen
14. Knop bedrijfsmodus warm water
15. Knop vakantie
16. Knop dag kopiëren
17. Knop volgende dag
18. Knop warm water overbruggen
19. Indicatielampje warm water
20. Knop warm water extra uur

WAT IS EEN PROGRAMMEUR

Algemene beschrijving

Uw Honeywell ST9400C biedt tijdregeling voor zowel uw centrale verwarming als uw warmwatersystemen, zodat u AAN- en UIT-perioden kunt instellen die passen bij uw eigen levensstijl.
De ST9400C regelt niet direct de temperatuur, maar werkt samen met andere temperatuurregelaars, zoals kamerthermostaten en cilindertemperatuurthermostaten, om uw verwarmings- en warmwatersysteem in uw huis te regelen.
Met 7-daagse programmering en tot 3 aan/uit-perioden per dag kan elke dag anders worden ingesteld en kunnen verwarming en warm water op verschillende tijdstippen van elkaar worden ingesteld.
De volgende instructies leggen uit hoe u de ST9400C programmeert en gebruikt om het meeste comfort in huis te bieden tegen de laagste kosten.

De manier om een programmeur te gebruiken

Denk na over de tijdsperioden waarin u zich doorgaans in huis bevindt en wanneer niet, en ook over de tijden dat u veel warm water gebruikt. Dit zijn de tijden die u als basis voor de programma's moet gebruiken. Het zal nodig zijn om enige opwarmtijd voor het verwarmingssysteem toe te staan na perioden dat het uitgeschakeld is geweest – dit is meestal 1 - 1½ uur, afhankelijk van uw huis en uw voorkeuren.
Andere functies zijn vaak beschikbaar op de programmeur om het comfort en gemak te vergroten, bijvoorbeeld de knoppen OVERRIDE, EXTRA HOUR en MODE.
Een typisch gebruik van de functie OVERRIDE is wanneer u onverwachts voor de rest van de dag thuiskomt en de verwarming uit is. Druk gewoon op de knop OVERRIDE en de verwarming gaat aan tot de volgende programmatijd, waarna het normale programma wordt gevolgd. Het voordeel hiervan is dat u niet hoeft te onthouden om uit te schakelen, omdat het normale tijdprogramma dit voor u doet.
Een typisch gebruik van de knop EXTRA HOUR is als u voor een korte periode terugkeert naar het huis wanneer de verwarming en het warme water uit zijn. Door op de juiste knop EXTRA HOUR te drukken, krijgt u 1, 2 of 3 uur verwarming, precies wanneer u het nodig hebt. Een ander typisch gebruik is wanneer de verwarming al aan is en u wilt dat deze iets langer aan blijft – druk gewoon op EXTRA HOUR en voor die dag wordt een uur toegevoegd aan het einde van de tijd waarop de verwarming normaal gesproken uitgaat.
Met de knoppen MODE kunt u selecteren hoe u verwarming en warm water onafhankelijk van elkaar wilt gebruiken. Het meest voor de hand liggende gebruik is om de verwarming OFF te schakelen tijdens de zomermaanden, maar u kunt deze functie ook gebruiken als u een doordeweekse dag vrij neemt van uw werk, dan kunt u de MODE instellen op ONCE om het systeem ON te houden gedurende de dag van de eerste geprogrammeerde ON-tijd tot de laatste geprogrammeerde OFF-tijd.

AAN DE SLAG MET UW ST900C

Uw ST900C zou correct moeten zijn ingesteld toen deze werd geïnstalleerd. Het volgende laat u echter zien hoe u uw instellingen kunt wijzigen om aan uw specifieke levensstijl te voldoen.
Om u te helpen bij het programmeren en dagelijks gebruik, geeft uw ST9400C in elke fase tekstberichten weer om u te helpen het meeste uit uw centrale verwarming en warmwatersysteem te halen. De ST9400C gebruikt LoT™ Technologie om het display voortdurend bij te werken om u feedback te geven over wat er nodig is.

Stap 1: De datum en tijd instellen

Uw ST9400C had de datum en tijd in de fabriek ingesteld en deze worden normaal gesproken onderhouden door een back-upbatterij in het geval van stroomuitval. Als u de datum of tijd wilt wijzigen, of als het LoT™ Display het bericht 'SET DATE + TIME' (DATUM + TIJD INSTELLEN) weergeeft, volg dan de onderstaande instructies. Ga anders naar Stap 2.

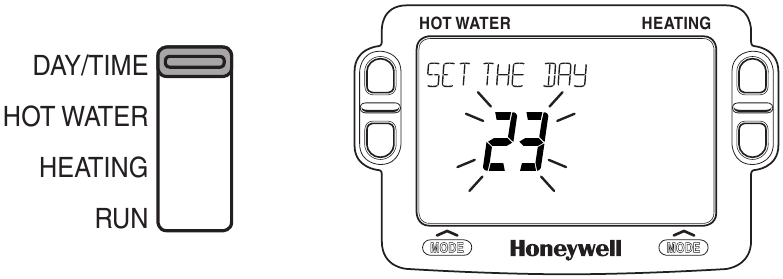

1. Verplaats de schuifregelaar naar de positie DAY/TIME. Het bericht 'SET DATE + TIME' (DATUM + TIJD INSTELLEN) verschijnt kort op het scherm, gevolgd door 'SET THE DAY' (STEL DE DAG IN), en de dag van de maand knippert nu om aan te geven dat deze kan worden gewijzigd.

2. Om de dag van de maand te wijzigen, drukt u op de of knoppen totdat de juiste dag wordt weergegeven. Elke keer dat u op de knop drukt, wordt de datum met één dag gewijzigd. Zodra er een wijziging is aangebracht, wordt het bericht 'IS DAY OK?' (IS DAG OK?) weergegeven. Zodra de juiste dag is bereikt, drukt u op de groene knop om te bevestigen en naar de volgende stap te gaan. Als u geen wijziging hoeft aan te brengen, drukt u gewoon onmiddellijk op de knop en dit brengt u naar de volgende stap.
3. De maandcijfers knipperen nu en 'SET THE MONTH' (STEL DE MAAND IN) wordt weergegeven. Om de maand te wijzigen, drukt u op de of knoppen totdat de juiste maand wordt weergegeven. Het bericht 'IS MONTH OK?' (IS MAAND OK?) wordt weergegeven. Druk op de groene knop om te bevestigen dat de maand correct is en ga naar de volgende stap.
4. De jaartallen knipperen nu en 'SET THE YEAR' (STEL HET JAAR IN) wordt weergegeven. Om het jaar te wijzigen, drukt u op de of knoppen totdat het juiste jaar wordt weergegeven. Het bericht 'IS YEAR OK?' (IS JAAR OK?) wordt weergegeven. Druk op de groene knop om te bevestigen dat het jaar correct is. Als u een wijziging hebt aangebracht en de datum een geldige datum is, wordt het bericht 'DATE SAVED' (DATUM OPGESLAGEN) weergegeven en kunt u naar de volgende stap gaan. Als de datum die u hebt ingesteld niet geldig was, bijvoorbeeld 31 september, wordt het bericht 'INVALID' (ONGELDIG) weergegeven en wordt u teruggebracht naar het begin van de datuminstelling.
5. De tijd knippert nu en het bericht 'SET THE TIME' (STEL DE TIJD IN) wordt weergegeven. Om de tijd te wijzigen, drukt u op de of knoppen totdat de juiste tijd wordt weergegeven. Elke keer dat u op de knop drukt, wordt de tijd met één minuut gewijzigd. Als u de knop langer dan een paar seconden ingedrukt houdt, wordt de tijd eerst langzaam en dan snel gewijzigd. Het bericht 'IS TIME OK?' (IS TIJD OK?) wordt weergegeven. Druk op de groene knop om te bevestigen dat de tijd correct is. Als u een wijziging hebt aangebracht, wordt het bericht 'TIME SAVED' (TIJD OPGESLAGEN) weergegeven, snel gevolgd door 'DATE + TIME COMPLETE' (DATUM + TIJD VOLTOOID).
6. Verplaats de schuifregelaar naar de positie RUN om de datum en tijd in te stellen.

Opmerking: als de schuifregelaar op enig moment wordt verplaatst voordat de datum en tijd correct zijn ingesteld, wordt het bericht 'DATE UNCHANGED' (DATUM ONGEWIJZIGD) kort weergegeven en worden uw wijzigingen niet opgeslagen.

Stap 2: Een ingebouwd programma uitvoeren

Met de juiste datum en tijd werkt uw ST9400C Programmeur nu volgens de ingebouwde programma's. Deze zijn ontworpen om verwarming en warm water te leveren op typische tijdstippen gedurende de dag, maar als u de instellingen wilt aanpassen, raadpleegt u de volgende sectie 'UW ST900C PROGRAMMEREN'.

UW ST900C PROGRAMMEREN

De ingebouwde programma's

De ingebouwde programma's geven u een startpunt dat u kunt personaliseren aan uw eigen wensen. Uw installateur zou er een moeten hebben geselecteerd en het vakje ernaast aangevinkt. Als er geen vinkje staat, verlaat het product de fabriek normaal gesproken met Profiel A geïnstalleerd, maar het is een eenvoudige zaak om een van de andere profielen te selecteren (zie Installatieparameters wijzigen).

Ingebouwd programma (Profiel A)

Ingebouwd programma (Profiel b)

Ingebouwd programma (Profiel C)

Uw persoonlijke programma

De onderstaande tabel is leeg gelaten zodat u uw eigen persoonlijke programma kunt invullen.

De programmatijden controleren

Om uw warmwaterprogramma te controleren, schuift u de schuifregelaar naar de stand WARM WATER.
Om uw verwarmingsprogramma te controleren, schuift u de schuifregelaar naar de stand VERWARMING.
Om de programmatijden te controleren, drukt u herhaaldelijk op de knop . De juiste AAN- en UIT-markeringen worden weergegeven om u te laten zien welke tijd wordt gecontroleerd. Elk van deze tijden kan worden aangepast met de knoppen of , en vervolgens worden bevestigd met de knop . Vergeet niet om de schuifregelaar na de controle terug te zetten op de stand RUN.

Het warmwaterprogramma aanpassen

Het warmwaterprogramma heeft drie paar ON/OFF-schakeltijden per dag. Elke tijd kan worden ingesteld tussen 3.00 uur 's ochtends en 2.50 uur 's ochtends (de volgende dag), zodat u het warme water kunt programmeren om na middernacht aan te blijven, indien nodig.

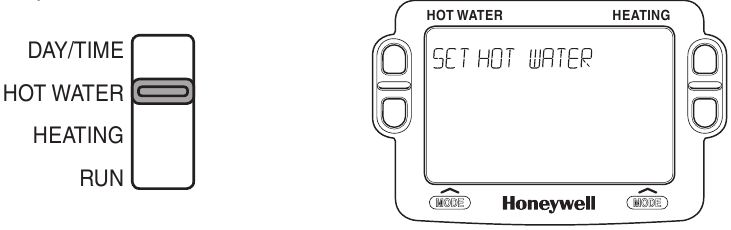

1. Verplaats de schuifregelaar naar de positie WARM WATER. 'SET HOT WATER' wordt kort weergegeven om deze actie te verifiëren.

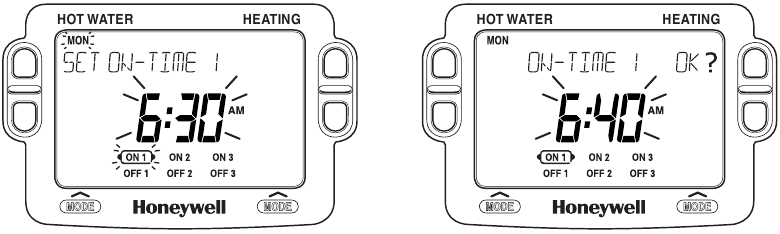

2. 'SET ON-TIME 1' wordt dan weergegeven en de tijdinstelling voor de eerste ON 1-tijd voor MAANDAG knippert nu om aan te geven dat deze kan worden gewijzigd. Als u de tijd niet wilt wijzigen, drukt u op de groene knop en gaat u naar de volgende stap. Als u wel een wijziging wilt aanbrengen, gebruikt u de of knoppen om de eerste ON 1-tijd te wijzigen. Elke keer dat u op de knop drukt, wordt de tijd met 10 minuten gewijzigd. Zodra de tijd is gewijzigd, wordt het bericht 'ON-TIME 1 OK?' weergegeven. Druk op de groene knop om te bevestigen dat de tijd correct is en ga naar de volgende stap. 'SAVED' wordt even weergegeven om te bevestigen dat de wijziging in het geheugen is opgeslagen.

   Let op: Wanneer u op de knop drukt, kan de volgende ON- of OFF-markering beginnen te knipperen. Dit geeft aan dat u hebt geprobeerd een tijd in te stellen die gelijk is aan een van de volgende programmatijden die al in het geheugen zijn opgeslagen. Op dezelfde manier kan de vorige ON- of OFF-markering beginnen te knipperen wanneer u op de knop drukt. Dit geeft aan dat u hebt geprobeerd een tijd in te stellen die gelijk is aan een van de vorige programmatijden. Als dit gebeurt, verplaatst de ST9400C beide tijden gewoon samen zolang u de of knoppen blijft indrukken. Volg de procedure in 'De programmatijden controleren' om deze tijden indien nodig te controleren en aan te passen.
3. 'SET OFF-TIME 1' wordt weergegeven en de eerste OFF 1-tijd knippert nu. Als u de tijd niet wilt wijzigen, drukt u op de groene knop en gaat u naar de volgende stap. Gebruik anders de of knoppen om de tijd te wijzigen. Druk op de groene knop om te bevestigen dat de tijd correct is en ga naar de volgende stap. 'SAVED' wordt even weergegeven om te bevestigen dat de wijziging in het geheugen is opgeslagen.
4. De resterende ON- en OFF-tijden (ON 2, OFF 2, ON 3, OFF 3) kunnen worden ingesteld door de of knoppen te gebruiken om de tijd te wijzigen, en de groene knop om te bevestigen dat de tijd correct is en ga naar de volgende stap. Als u de tijd niet wilt wijzigen, drukt u gewoon op de groene knop om direct naar de volgende ON/OFF-tijd te gaan zonder wijzigingen aan te brengen.
5. Na het instellen of controleren van de laatste uitschakeltijd, OFF 3, wordt het bericht 'COMPLETE' weergegeven om aan te geven dat de tijden voor maandag zijn ingesteld.

U kunt nu kiezen hoe u het programma voor de volgende dag wilt instellen:

Het programma van één dag kopiëren naar een andere dag (bijvoorbeeld maandag naar dinsdag):

6. Terwijl de dag maandag wordt weergegeven, drukt u op de knop COPY DAY. Het bericht 'COPY MON TO TUESDAY OK?' wordt weergegeven en de letters TUE knipperen om aan te geven dat het programma voor maandag naar dinsdag kan worden gekopieerd.
7. Om een andere dag te selecteren om naar te kopiëren, drukt u op de knop NEXT DAY om door de dagen te bladeren. Met elke druk op de knop NEXT DAY verandert het bericht om de nieuwe dag aan te geven waarnaar u kopieert.
8. Wanneer de vereiste dag is aangegeven, drukt u op de groene knop om te bevestigen, en het bericht 'MON COPIED' wordt even weergegeven. De dag waarin het programma van maandag is gekopieerd, is nu beschikbaar om het programma te bewerken.

Let op: Zodra het programma van een dag op deze manier is bevestigd, wordt het de dag waarvan het programma wordt gekopieerd als de knop COPY DAY opnieuw wordt ingedrukt.
OF

Een andere dag programmeren:

9. Druk op de knop NEXT DAY om de volgende dag te selecteren, die bovenaan het scherm wordt weergegeven. Het programma voor die dag kan vervolgens worden aangepast door de stappen b – e hierboven te volgen. Programma's voor de resterende dagen kunnen op dezelfde manier worden ingesteld, met behulp van de knop NEXT DAY om naar de volgende dag te gaan.

De HOT WATER-programmeermodus verlaten:
Om de HOT WATER-programmeermodus te verlaten, verplaatst u de schuifregelaar naar de positie RUN. Dit kan op elk moment tijdens het programmeerproces worden gedaan, en alle wijzigingen die zijn aangebracht en bevestigd met de knop zijn opgeslagen.
Let op: Als het apparaat langer dan 10 minuten in de HOT WATER-programmeermodus staat zonder dat de schuifregelaar wordt verplaatst of er op knoppen wordt gedrukt, wordt het bericht 'MOVE SLIDER' weergegeven. Druk op een knop om het programmeren te voltooien, of verplaats de schuifregelaar naar de positie RUN.

Het verwarmingsprogramma aanpassen

Het verwarmingsprogramma heeft drie paar ON/OFF-schakeltijden per dag. Elke tijd kan worden ingesteld tussen 3.00 uur 's ochtends en 2.50 uur 's ochtends (de volgende dag), zodat u de verwarming kunt programmeren om na middernacht aan te blijven, indien nodig.

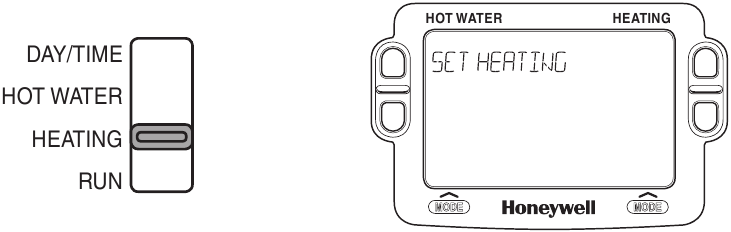

1. Verplaats de schuifschakelaar naar de positie HEATING. 'SET HEATING' wordt kort weergegeven om deze actie te verifiëren.

2. Volg nu dezelfde procedure om de tijden in te stellen zoals beschreven in 'Het warmwaterprogramma aanpassen' stappen b. tot i.

De HEATING-programmeermodus verlaten:
Om de HEATING-programmeermodus te verlaten, verplaatst u de schuifregelaar naar de positie RUN. Dit kan op elk moment tijdens het programmeerproces worden gedaan, en alle wijzigingen die zijn aangebracht en bevestigd met de knop zijn opgeslagen.
Let op: Als het apparaat langer dan 10 minuten in de HEATING-programmeermodus staat zonder dat de schuifregelaar wordt verplaatst of er op knoppen wordt gedrukt, wordt het bericht 'MOVE SLIDER' weergegeven. Druk op een knop om het programmeren te voltooien, of verplaats de schuifregelaar naar de positie RUN.

Tijdsperioden uitschakelen/inschakelen

(voor verwarming en/of warm water)
Om een van de tijdsperioden ON 1 tot OFF 1, ON 2 tot OFF 2, of ON 3 tot OFF 3 uit te schakelen, stelt u de ON-tijd en de bijbehorende OFF-tijd gewoon op dezelfde tijd in, en het programma negeert ze gewoon.
Om de tijdsperiode opnieuw in te schakelen, stelt u de twee ON- en OFF-tijden gewoon op verschillende tijden in.

UW ST900C BEDIENEN

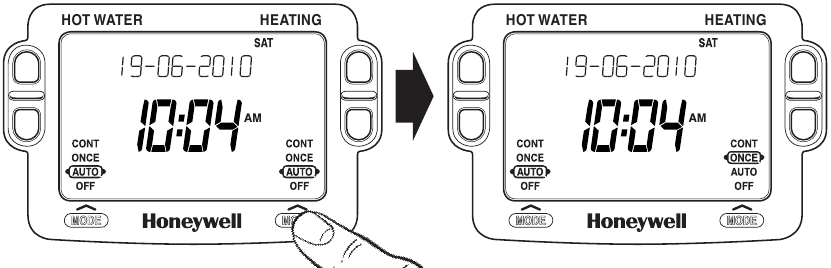

De werkingsmodus kiezen

(voor verwarming en/of warm water)
De werkingsmodus kan alleen worden gewijzigd als de schuifregelaar _DAG/TIJD op de stand RUN staat.
Een groene INDICATORLAMP geeft aan wanneer de verwarming of het warme water is ingeschakeld ON.
Er zijn twee MODE-knoppen om de werkingsmodus te selecteren en dus hoe de verwarming en het warme water worden geregeld.

Verwarming heeft vier mogelijke Werkingsmodi; dit zijn OFF, AUTO, ONCE, CONT. Door op de verwarmingsknop MODE te drukken, scrollt u door deze modi in volgorde, en het display geeft aan welke modus momenteel actief is.

• OFF-modus
  De verwarming blijft OFF.
• AUTO (Automatische) modus
  De verwarming wordt ON en OFF geschakeld volgens het verwarmingsprogramma.
• ONCE-modus
  De verwarming gaat ON op de eerste geprogrammeerde ON-tijd en gaat OFF op de laatste geprogrammeerde OFF-tijd.
• CONT (Continue) modus
  De verwarming blijft continu ON.

De MODE-knop voor warm water werkt op dezelfde manier als hierboven beschreven voor de MODE-knop voor verwarming.

De werking overschrijven zonder de programma's te wijzigen

In de AUTO- en ONCE-werkingsmodi schakelen de OVERRIDE-knoppen de verwarming of het warme water ON of OFF zonder het programma te wijzigen.
Wanneer het controlelampje ON is, schakelt het indrukken van de OVERRIDE-knop de verwarming of het warme water OFF tot de volgende geprogrammeerde ON-tijd.
Wanneer het controlelampje OFF is, schakelt het indrukken van de OVERRIDE-knop de verwarming of het warme water ON tot de volgende geprogrammeerde OFF-tijd.
Het LoT™-display geeft u informatie over de overschrijving.

De extra uurfunctie

(voor verwarming en/of warm water)
Met de EXTRA HOUR-knoppen kunt u de verwarming of het warme water tot 3 extra uren ON schakelen zonder het programma te wijzigen. Door een van beide knoppen eenmaal in te drukken, krijgt u een extra uur. Het LoT™-display toont het bericht '+ 1 UUR' om te bevestigen dat de knop is ingedrukt.
Wanneer de groene INDICATORLAMP OFF is, schakelt het indrukken van een EXTRA HOUR-knop de verwarming of het warme water gedurende slechts één uur ON.
Wanneer de groene INDICATORLAMP ON is, verlengt het indrukken van een EXTRA HOUR-knop de geprogrammeerde ON-periode met één uur.
Door vaker op de EXTRA HOUR-knoppen te drukken, wordt de extra uurperiode met één uur per keer verlengd, tot een maximum van 3 uur. Het LoT™-display blijft informatie geven over de status van het extra uur.
Om de extra uren te annuleren, blijft u gewoon op de EXTRA HOUR-knop drukken totdat het bericht 'GEANNULEERD' op het LoT™-display verschijnt.

De vakantiefunctie

Met de vakantiefunctie kunt u uw verwarming en warm water uitschakelen voor een bepaald aantal dagen (van 1-99 dagen). Hierdoor kunt u energie en bijbehorende kosten besparen wanneer u niet thuis bent, maar wordt de normale werking hervat op de dag van uw terugkeer.

Om de vakantiefunctie in te stellen:

1. Zorg ervoor dat de schuifregelaar in de RUN-stand staat en druk vervolgens eenmaal op de HOLIDAY-knop. Het bericht 'VAKANTIE INSTELLEN' verschijnt kort, gevolgd door 'DAGEN WEG INSTELLEN'.
2. Gebruik de of -knoppen om het aantal dagen in te stellen dat u weg bent. Het display toont het aantal dagen en dit nummer knippert om aan te geven dat het kan worden gewijzigd. De dag van de week blijft ook veranderen om de dag te laten zien waarop u terugkeert.
3. Als u het aantal dagen hebt gewijzigd, verschijnt het bericht 'DAGEN WEG OK?'. Druk op de groene -knop om uw selectie te bevestigen.
4. Het bericht 'OPGESLAGEN' wordt enkele seconden weergegeven, gevolgd door de datum waarop u terugkeert, zodat u kunt controleren of u de vakantiefunctie correct hebt geprogrammeerd.
5. Tijdens de vakantieperiode toont het LoT™-display het bericht 'OP VAKANTIE' en het display telt het aantal dagen af tot uw terugkeer.

Om de vakantiefunctie te annuleren:

6. Om de vakantiefunctie te annuleren, drukt u gewoon nogmaals op de HOLIDAY-knop. Het LoT™-display toont 'GEANNULEERD' en het apparaat keert terug naar de normale werking.

Opmerking: tijdens het instellen van de vakantiefunctie wordt de functie automatisch geannuleerd en keert deze terug naar de normale werking als er meer dan 1 minuut tussen het indrukken van de knoppen zit.

UW ST900C FIJNAFSTELLEN

Overschakelen van AM/PM-tijdweergave naar de 2-uursklok

Uw ST9400C kan werken met de 12-uurs AM/PM- of 24-uurskloknotatie. Om de notatie te wijzigen, zorgt u ervoor dat de schuifregelaar in de RUN-stand staat en houdt u de en -knoppen ongeveer 2 seconden samen ingedrukt. Negeer het bericht 'NIET GELDIG' dat kort verschijnt. Alle weergegeven tijden worden automatisch gewijzigd in de nieuwe notatie.
Door deze procedure te herhalen, wordt de klokweergave teruggezet naar de oorspronkelijke notatie.

De installateurparameters wijzigen

De ST9400C heeft een speciale installateurmodus waarin sommige functies kunnen worden aangepast aan uw levensstijl of voorkeuren – dit worden installateurparameters genoemd en worden in de onderstaande tabel vermeld, samen met een beschrijving van de mogelijke opties.

Installateurmodus activeren:

1. Zorg ervoor dat de schuifregelaar in de RUN-stand staat en houd en -knoppen 8 seconden samen ingedrukt. Negeer het bericht 'NIET GELDIG' dat enkele seconden wordt weergegeven. Het bericht 'INSTELMENU' verschijnt kort, gevolgd door 'INSTALLATEUR INSTELLEN OK?'
2. Druk op de -knop om naar het parametermenu van de installateurmodus te gaan.
3. Parameter 1 is nu beschikbaar om te wijzigen. Hiermee kunt u de kloknotatie wijzigen van 12-uurs AM/PM naar 24-uurs. Bij elke stap informeert het LoT™-display u over wat de parameter betekent en welke optie u hebt geselecteerd. Het parameternummer wordt op het display weergegeven, gescheiden door een dubbele punt van de parameterwaarde.
4. U kunt de parameterwaarde wijzigen door op de of -knoppen te drukken. Op dit punt verandert de beschrijving in het LoT™-display en knippert de parameterwaarde. Als u op drukt, stopt de waarde met knipperen en wordt deze opgeslagen voor gebruik.
5. Druk op om naar de volgende parameter te gaan die beschikbaar is voor bewerking.
6. Blijf op drukken om door de lijst met parameters te bladeren en gebruik de of -knoppen om de parameterwaarde te wijzigen.
7. Alle parameterwijzigingen die zijn bevestigd met de -knop worden opgeslagen en gebruikt.

Installateurmodus verlaten:

8. U kunt de installateurmodus op elk moment verlaten door de schuifregelaar naar de volgende stand te verplaatsen en vervolgens weer terug naar RUN.
   Opmerking: de installateurmodus wordt automatisch na 10 minuten verlaten als de schuifregelaar niet wordt verplaatst.

FAQ EN PROBLEEMOPLOSSING

Hoe stel ik alleen de tijd in, als de klok van de ST900C niet correct is?
Uw ST9400C bevat een zeer nauwkeurige digitale klok die in de fabriek is voorgeprogrammeerd. Mocht u ooit de tijd moeten wijzigen, volg dan deze procedure:

1. Zet de schuifregelaar in de DAY/TIME (DAG/TIJD) positie.
2. Blijf op de groene knop drukken totdat het bericht 'SET THE TIME' (TIJD INSTELLEN) wordt weergegeven. Om de tijd te wijzigen, drukt u op de of knop totdat de juiste tijd wordt weergegeven. Het bericht 'IS TIME OK?' (IS DE TIJD OK?) wordt weergegeven. Druk op de groene knop om te bevestigen dat de tijd correct is. Als u een wijziging hebt aangebracht, wordt het bericht 'TIME SAVED' (TIJD OPGESLAGEN) weergegeven, snel gevolgd door 'DATE + TIME COMPLETE' (DATUM + TIJD VOLTOOID).
3. Zet de schuifregelaar in de RUN (UITVOEREN) positie om de tijdswijziging te voltooien.

Wat moet ik doen als de klok in oktober teruggaat en in maart vooruit?
Uw ST9400C is in de fabriek ingesteld om de klok automatisch aan te passen op de juiste datums, dus u hoeft de klok nooit zelf vooruit of achteruit te zetten. Het is mogelijk om deze functie uit te schakelen, zoals beschreven in het gedeelte 'Changing the Installer Parameters' (Installateursparameters wijzigen). U kunt ook het gedeelte 'Configuration & Service Data' (Configuratie- en servicegegevens) raadplegen om te zien hoe uw installateur uw product heeft geconfigureerd.

Wat moet ik doen als ik 'verdwaal' tijdens het programmeren van de ST900C?
Het LoT™ Display op de ST9400C geeft u hulp en tips om door de programmering te werken. Mocht u ooit 'verdwalen', dan is het het eenvoudigste om de schuifregelaar in de RUN (UITVOEREN) positie te zetten en deze vervolgens terug te zetten naar de juiste programmeerpositie waar u verdwaald bent. Volg op dit punt gewoon de instructies opnieuw.

Wat gebeurt er bij een stroomstoring?
In het geval van een stroomstoring wordt het scherm van de ST9400C leeg, de controlelampjes gaan uit en de besturingsuitgangen worden uitgeschakeld. De real-time wordt voortdurend gehandhaafd door middel van de ingebouwde batterij-backup, klaar om weer op te starten alsof er niets is gebeurd wanneer de stroom weer is hersteld. Bovendien worden alle programma's en instellingen opgeslagen in een speciaal geheugen (NV-geheugen genoemd) dat geen stroom nodig heeft om informatie te behouden en dus voor onbepaalde tijd bewaard zal blijven.
Mocht de juiste tijd en datum ooit verloren gaan, om welke reden dan ook, dan wordt het bericht 'SET DATE + TIME' (DATUM + TIJD INSTELLEN) weergegeven terwijl de schuifregelaar in de RUN (UITVOEREN) positie staat. In dit geval volgt u gewoon de procedure die wordt beschreven onder 'Step 1: Setting the Date & Time' (Stap 1: Datum en tijd instellen). Het zou niet nodig moeten zijn om wijzigingen aan te brengen in uw programma's.

Gids voor probleemoplossing

Dit is een korte handleiding om u te helpen bij het diagnosticeren en omgaan met mogelijke problemen met de ST9400C. Neem voor verdere assistentie contact op met uw installateur.

GEBRUIKSAANWIJZING MINI-PROGRAMMER

U hoeft dit gedeelte alleen te raadplegen als:

• De Mini-Programmer box is aangevinkt op de inhoudsopgave van dit boekje, of
• De ST9400C Configuratiegegevens aangeven dat deze is ingesteld als een MiniProgrammer.

Wat is een Mini-Programmer

In een slecht gecontroleerd warmwatercirculatiesysteem zal er, wanneer de boiler wordt aangezet om de verwarming te bedienen, onvermijdelijk enige circulatie door de warmwateropslagtank zijn, die dan opwarmt.
Dus, wanneer de HEATING (VERWARMING) ON (AAN) is, is het HOT WATER (WARM WATER) ook ON (AAN).
Het is daarom NIET mogelijk om onafhankelijke programma's voor verwarming en warm water te hebben, dus het is alleen nodig om één tijdprogramma in te voeren.
Als u dit type installatie heeft (warmwatercircuit met zwaartekrachtcirculatie ZONDER een warmwaterregelklep), dan zou uw installateur de ST9400C Programmer moeten hebben beperkt tot een Mini-Programmer.
Dit gedeelte beschrijft hoe u het product als Mini-Programmer kunt gebruiken.

Het verwarmings- en warmwaterprogramma wijzigen

Het verwarmings- en warmwaterprogramma heeft drie paren ON/OFF (AAN/UIT) schakeltijden per dag. Elke tijd kan worden ingesteld tussen 3.00 uur en 2.50 uur (op de volgende dag) om u in staat te stellen de verwarming en het warme water na middernacht aan te laten blijven, indien nodig.

1. Zet de schuifregelaar in de HEATING (VERWARMING) positie. 'SET HEATING' (VERWARMING INSTELLEN) wordt kort weergegeven om deze actie te verifiëren.
2. Volg nu dezelfde procedure om de tijden in te stellen zoals beschreven in 'Modifying the Hot Water Programme' (Het warmwaterprogramma wijzigen) stappen b tot i.

De verwarmings- en warmwaterprogrammeermodus verlaten

Om de HEATING (VERWARMING) programmeermodus te verlaten, zet u de schuifregelaar in de RUN (UITVOEREN) positie. Dit kan op elk moment tijdens het programmeerproces worden gedaan, en alle wijzigingen die zijn aangebracht en bevestigd met de knop zijn opgeslagen.
Opmerking: Als het apparaat langer dan 10 minuten in de HEATING (VERWARMING) programmeermodus staat zonder dat de schuifregelaar wordt verplaatst of er op knoppen wordt gedrukt, wordt het bericht 'MOVE SLIDER' (SCHUIFREGELAAR VERPLAATSEN) weergegeven. Druk op een knop om het programmeren te beëindigen, of zet de schuifregelaar in de RUN (UITVOEREN) positie.

Tijdvakken uitschakelen/inschakelen

Om een van de tijdvakken ON 1 (AAN 1) tot OFF 1 (UIT 1), ON 2 (AAN 2) tot OFF 2 (UIT 2), of ON 3 (AAN 3) tot OFF 3 (UIT 3) uit te schakelen, stelt u eenvoudigweg de ON (AAN) tijd en de bijbehorende OFF (UIT) tijd in op dezelfde tijd, en het programma zal ze gewoon negeren.
Om het tijdvak opnieuw in te schakelen, stelt u eenvoudigweg de twee ON (AAN) en OFF (UIT) tijden in op verschillende tijden.

De bedrijfsmodus kiezen

In een Mini-Programmer zijn sommige bedrijfsmodi niet mogelijk. Bijvoorbeeld, HEATING (VERWARMING) in AUTO modus en HOT WATER (WARM WATER) in OFF modus is niet toegestaan. Wanneer uw ST9400C is geconfigureerd, weet het welke combinaties van bedrijfsmodi mogelijk zijn en staat alleen die combinaties toe die zijn toegestaan.

Override- en extra uurfuncties

Wanneer u de warmwater OVERRIDE (ONDERDRUKKEN) of EXTRA HOUR (EXTRA UUR) functies gebruikt, werken deze normaal. De verwarming OVERRIDE (ONDERDRUKKEN) of EXTRA HOUR (EXTRA UUR) functies brengen echter ook het warme water op gang. Dit is een gevolg van het type systeem dat u heeft en is volkomen normaal.

Andere functies

Alle andere functies werken op dezelfde manier als bij de standaard ST9400C.
