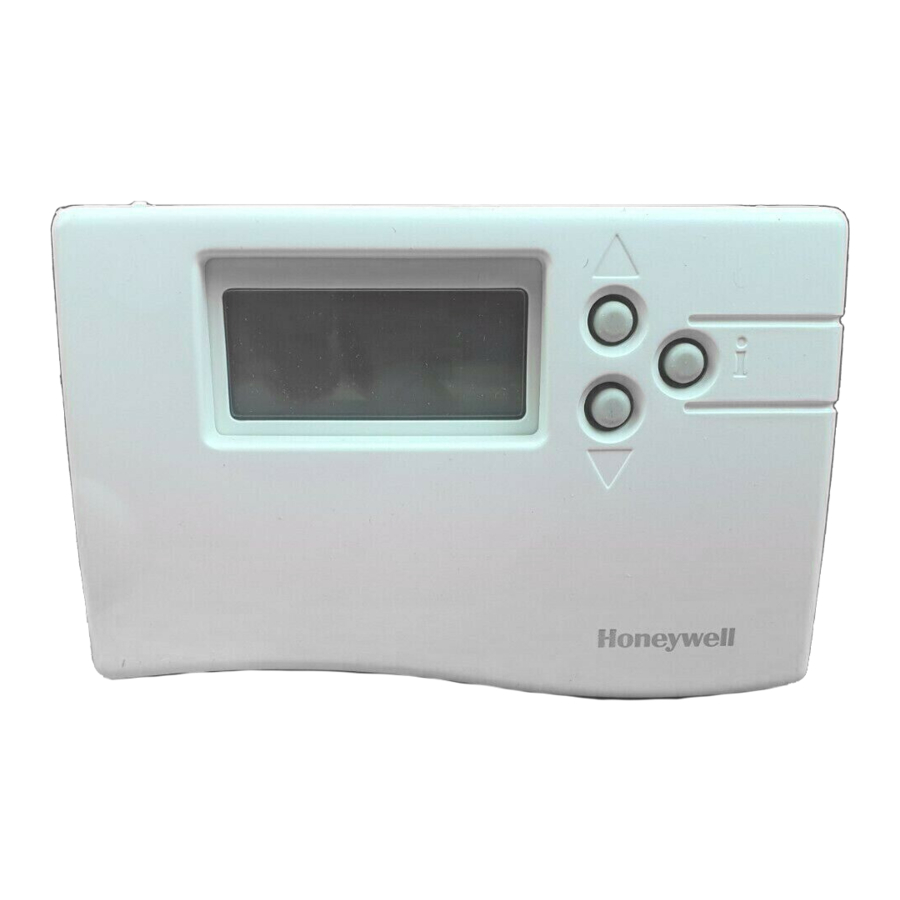

Honeywell CM61 - Handleiding programmeerbare thermostaat

Wat is een programmeerbare thermostaat?

De Honeywell CM61 is een programmeerbare thermostaat die uw verwarmingssysteem regelt, zodat u comfortabele temperaturen hebt wanneer u thuis bent en energie bespaart wanneer u weg bent.
Het is belangrijk te begrijpen dat de CM61 geen traditionele "AAN/UIT"-controller is, maar een "HOOG/LAAG"-temperatuurregelaar.
Dit betekent dat om de verwarming op een bepaald tijdstip 'UIT' te zetten, een lagere (terugval) temperatuurinstelling wordt ingevoerd die u zou kiezen om uzelf en uw huis te beschermen.

Wat kan de CM61 programmeerbare thermostaat voor mij doen?

Aantrekkelijke slanke styling maakt het ideaal voor plaatsing in elke geschikte kamer in uw huis.

Display Backlight (Displayachtergrondverlichting) verlicht het display wanneer er op een toets wordt gedrukt, voor een betere weergave bij weinig licht.

6 daily independent temperature levels (6 dagelijkse onafhankelijke temperatuurniveaus) laat u any (elk) 6 temperaturen van 5 tot 30°C instellen die passen bij uw dagelijkse levensstijl.

Holiday button (Vakantieknop) bespaart energie door u de temperatuur te laten verlagen gedurende 1 tot 99 dagen terwijl u op vakantie bent, en terug te keren naar de normale werking op de dag dat u terugkeert.

Memory (Geheugen) houdt het gebruikersprogramma oneindig vast, zodat het nooit verloren gaat, zelfs niet als u de batterijen verwijdert.

Outside Temperature Sensor (Buitentemperatuursensor) (optioneel accessoire) kan op de CM61 worden gemonteerd om de buitentemperatuur weer te geven.

Remote Temperature Sensor (Externe temperatuursensor) (optioneel accessoire) kan op de CM61 worden gemonteerd om de temperatuur vanuit een andere kamer te regelen.

De optie Optimum Start is een programma dat ervoor zorgt dat de optimale temperatuuromstandigheden op de vereiste tijdstippen worden bereikt, zoals hieronder beschreven (niet beschikbaar op T6661B1040).

Wat is Optimum Start?

Optimum Start is een energie-efficiëntiefunctie die de starttijd van uw verwarmingssysteem aanpast, afhankelijk van hoe koud het is.
Op koude dagen wordt uw verwarming eerder gestart om ervoor te zorgen dat uw huis warm is wanneer u opstaat en op warmere dagen wordt het verwarmingssysteem later gestart om energie te besparen.
Dus, als de functie Optimum Start wordt gebruikt, zijn de tijd-/temperatuurinstellingen die in de CM61 worden ingevoerd, wanneer u het warm wilt hebben en niet wanneer u de verwarming wilt laten starten. (niet beschikbaar op T6661B1040)

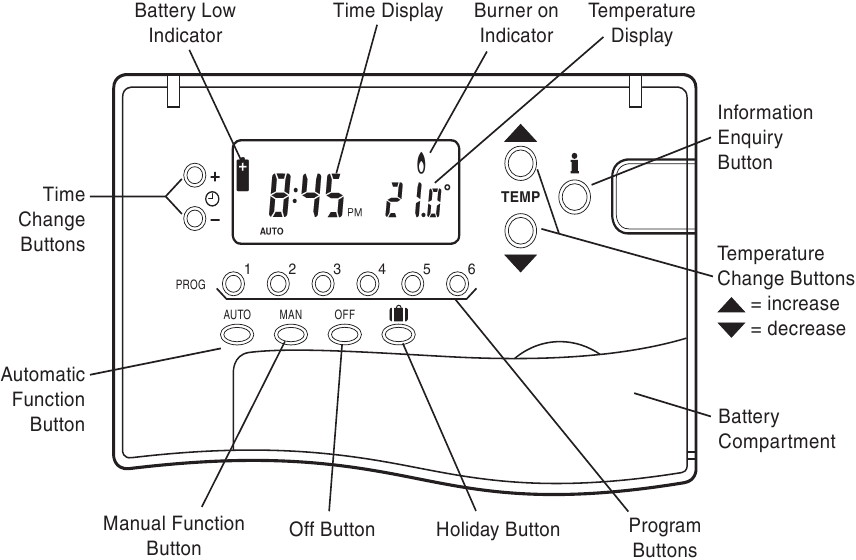

CM61 bedieningselementen/display lay-out

Het onderstaande diagram beschrijft de belangrijkste knopfuncties en displayinformatie.

CM61 Displayachtergrondverlichting

De CM61 heeft een display met achtergrondverlichting dat oplicht wanneer er op een knop wordt gedrukt, voor een betere weergave van het display bij weinig licht. Na de laatste druk op de knop blijft de achtergrondverlichting 7 seconden branden.

Hoe stel ik de tijd in?

De tijd kan worden ingesteld met de CM61 in de bedrijfsmodi AUTO, MAN of OFF. Druk op + of - totdat de juiste tijd wordt weergegeven. Elke druk op de knop verandert de tijd met één minuut. Als u de knop een paar seconden ingedrukt houdt, verandert de tijd eerst langzaam en dan snel. Zorg ervoor dat AM of PM correct is.

Hoe begin ik met het standaard temperatuurprogramma?

Druk op de knop AUTO. De CM61 regelt nu uw verwarming met behulp van het ingebouwde temperatuurprogramma:

Dagelijks

Hoe stel ik mijn eigen dagelijkse temperatuurprogramma in?

1. Druk op PROG 1. De eerste temperatuurwijzigingstijd en het temperatuurniveau knipperen om aan te geven dat ze kunnen worden gewijzigd. (de twee kleine pijlen worden alleen weergegeven wanneer het geprogrammeerde temperatuurniveau wordt weergegeven).

2. Druk op + of - om de eerste temperatuurwijzigingstijd aan te passen. Als u de knop ingedrukt houdt, verandert de tijd snel. De wijzigingstijd kan worden ingesteld in stappen van 10 minuten vanaf 03:00 uur 's ochtends. De wijzigingstijd kan worden aangepast tot 02:50 uur de volgende ochtend, zodat u de avondtemperatuur na middernacht kunt handhaven.
   (Opmerking: als u probeert een wijzigingstijd voorbij de volgende wijzigingstijd te verplaatsen, worden beide tijden verplaatst).
3. Druk op TEMP of om het eerste temperatuurniveau aan te passen. Als u de knop ingedrukt houdt, verandert de temperatuur snel. De temperatuur kan worden ingesteld in stappen van 0,5°C van 5°C tot 30°C.
4. Druk op PROG 2 om het tweede temperatuurniveau en de tijdniveaus weer te geven. Stel deze in door op + of - en TEMP of te drukken.
5. De overige temperatuurveranderingen kunnen worden weergegeven door op de knoppen PROG 3, 4, 5 en 6 te drukken en aangepast met behulp van + of - en TEMP of . (Als u niet alle temperatuurwijzigingstijden 2, 3, 4, 5 of 6 wilt gebruiken, raadpleeg dan het gedeelte "Wat als ik niet alle 6 temperatuurwijzigingstijden wil gebruiken?").
6. Druk op AUTO wanneer u klaar bent met programmeren. De CM61 regelt nu de kamertemperatuur volgens uw programma.

Wat als ik niet alle 6 temperatuurwijzigingstijden wil gebruiken?

Hoewel de CM61 tot 6 temperatuur-/tijdwijzigingen beschikbaar heeft (PROG 1 – 6), kunnen alle ongebruikte instellingen worden verwijderd door de betreffende knop (PROG 2 – 6) 2 seconden ingedrukt te houden.

Om een verwijderde instelling te herstellen, houdt u de knop opnieuw 2 seconden ingedrukt.

Kan ik de geprogrammeerde temperatuur voor korte tijd wijzigen?

Wanneer de CM61 in de modus AUTO staat (op het display wordt "AUTO" (AUTO) weergegeven), kan de temperatuur tijdelijk worden aangepast door op TEMP of te drukken. De temperatuur keert terug naar het programma op de volgende temperatuurwijzigingstijd.

Hoe controleer ik de geprogrammeerde temperatuur?

In de normale werking is de weergegeven temperatuur de actuele kamertemperatuur. Om de geprogrammeerde temperatuur te controleren, drukt u op en het display toont de geprogrammeerde temperatuur met de twee kleine pijlen.

Hoe stel ik één temperatuur in voor de hele dag?

Om te werken als een eenvoudige thermostaat met één temperatuur gedurende de dag, drukt u op MAN. Pas de handmatige temperatuur aan door op TEMP of te drukken. De handmatige temperatuur kan overal van 5°C tot 30°C worden ingesteld in stappen van 0,5°C.

Ik ga een paar dagen op vakantie. Hoe kan ik energie besparen, maar er tegelijkertijd voor zorgen dat het huis warm is als ik terugkom?

1. Zorg ervoor dat de CM61 in de AUTO- of MAN-modus staat.
2. Druk op (HOLIDAY) om de teller voor het aantal vakantiedagen en de temperatuur weer te geven.
3. Druk op + of - om de vakantietijd in te stellen (1 - 99 dagen).
4. Druk op TEMP of om de vakantietemperatuur in te stellen (5°C - 30°C).

De unit regelt de nieuwe temperatuur gedurende het ingestelde aantal vakantiedagen. Om middernacht wordt de vakantieteller met één verminderd, totdat het geselecteerde aantal dagen is verstreken. De unit keert dan terug naar de normale regeling zoals ingesteld met de MAN- of AUTO-knop.

Om de HOLIDAY-instelling te annuleren, drukt u een tweede keer op de knop .

Hoe kan ik de CM61 uitschakelen?

Druk op de OFF-knop. De unit heeft een intelligente, ingebouwde vorstbeveiliging, zodat de verwarming automatisch wordt ingeschakeld als de temperatuur onder de 5°C daalt.

Hoe vervang ik de batterijen?

Zonder andere accessoires en voor andere toepassingen dan elektrische verwarming, zouden de batterijen ongeveer 4 jaar mee moeten gaan.
Wanneer de batterijen moeten worden vervangen, wordt een knipperend symbool weergegeven.

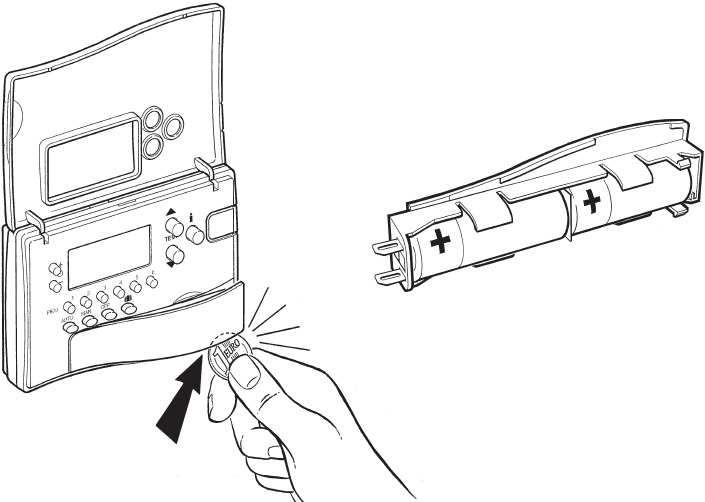

De batterijen vervangen:

1. Til de voorklep op om het batterijvak te onthullen. Open het batterijvak door een munt onder de rechteronderrand van de klep te steken en til het eruit.
2. Vervang de gebruikte batterijen door 2 nieuwe AA LR6 alkalinebatterijen en duw het batterijvak stevig terug in de voorkant van de unit.

RESPECTEER UW LEEFOMGEVING!
Gooi gebruikte batterijen zorgvuldig weg.

OPMERKING: Als u er langer dan een minuut over doet om de batterijen te vervangen, moet de klok mogelijk opnieuw worden ingesteld - zie Hoe kan ik de tijd aanpassen?

Kan ik mijn CM61 gebruiken om mijn airconditioningsysteem te bedienen?

Ja. Neem contact op met uw installateur voor meer informatie.

Wat betekent 'SERVICE' op het display van mijn CM61 (optioneel)?

OPMERKING: Deze optie werkt alleen als deze door uw installateur is geactiveerd.

De 'SERVICE'-indicator wordt met vaste tussenpozen weergegeven als herinnering dat uw verwarmingssysteem een routinecontrole vereist. Neem contact op met uw installateur om een onderhoudsbezoek te regelen.

Het symbool blijft op het display van de CM61 staan totdat het door uw installateur is gereset of uitgeschakeld. De CM61 en het verwarmingssysteem blijven normaal werken.

Welke andere accessoires kan ik kopen die werken met de CM61?

Honeywell biedt andere accessoires en "Add-On"-modules die kunnen worden gebruikt met uw CM61, vraag uw installateur om meer informatie:

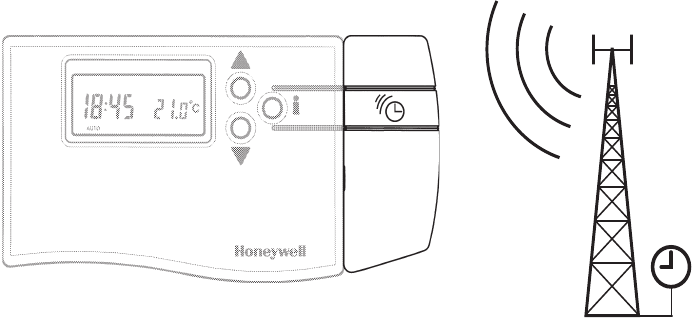

Automatische tijdinstelling (ATS) "Add-On"-module *

De ATS-module ontvangt dagelijks een tijdsignaal van een zender in Centraal-Europa en corrigeert de tijd op het CM61-display. Dus:

• U hoeft de tijd nooit in te stellen of aan te passen
• Het is niet nodig om de unit in de zomer/winter met -/+ 1 uur aan te passen, aangezien de unit dit automatisch doet
• Uw CM61 is de meest nauwkeurige klok in uw huis, dus u kunt deze informatie gebruiken om al uw andere klokken in te stellen.

* Niet beschikbaar in alle geografische regio's, afhankelijk van het zenderbereik en de locatie van de woning.

Accessoire buitentemperatuursensor

De accessoire buitentemperatuursensor kan op uw CM61 worden aangesloten om de buitentemperatuur weer te geven. Door tweemaal op de te drukken, geeft de CM61 de buitentemperatuur weer.

Accessoire temperatuursensor op afstand

De accessoire temperatuursensor op afstand kan op uw CM61 worden aangesloten om de temperatuur van een andere ruimte te regelen waar het niet handig is om de CM61 te plaatsen, bijvoorbeeld commerciële panden waar het publiek knoppen kan aanpassen.

Wat als er iets met mijn verwarmingssysteem gebeurt? Hoe kan ik controleren of de CM61 werkt?

Zie de gids voor probleemoplossing hieronder. Als u hierna nog hulp nodig heeft, neem dan contact op met uw installateur. De CM61 mag alleen worden geopend of verwijderd door een gekwalificeerde professional om mogelijk letsel door elektrische schok te voorkomen.

Symptoom	Mogelijke oorzaak	Oplossing
Leeg scherm	Geen batterijen	Controleer of er batterijen in het batterijcompartiment zitten en of het papieren lipje eruit is getrokken
	Batterijoriëntatie	Controleer of de batterijen in de juiste richting zijn geplaatst.
	Lege batterijen	Vervang de batterijen
	Onjuiste plaatsing van de batterijhouder	Verwijder de batterijhouder en plaats deze opnieuw
Op het display knippert het symbool	De batterijen moeten worden vervangen	Vervang de batterijen zoals eerder beschreven
Display werkt, maar de verwarming schakelt niet in	Geen stroom naar het systeem	Controleer of er stroom naar het systeem gaat
	Programma vraagt geen warmte	Druk op TEMP om de temperatuur een paar graden boven de huidige kamertemperatuur te verhogen. De verwarming zou na enkele seconden moeten aangaan.
	CM61 is niet correct aangesloten op de ketel	Neem contact op met de installateur om de elektrische aansluiting tussen de CM61 en de ketel te controleren
De verwarming schakelt te langzaam of te snel AAN/UIT	CM61 is niet correct ingesteld voor uw systeem	Neem contact op met de installateur
Temperatuur schommelt tussen te warm en te koud	CM61 is niet correct ingesteld voor uw systeem	Neem contact op met de installateur
Display toont het symbool	Fout in de CM61	Verwijder de batterijhouder en plaats deze opnieuw. Als het symbool niet binnen enkele minuten verdwijnt, neem dan contact op met de installateur
Display toont het woord 'SERVICE'	Uw installateur heeft een periodieke onderhoudswaarschuwing ingesteld op uw CM61 als aanbeveling dat uw verwarmingssysteem een routine-inspectie moet ondergaan.	Neem contact op met uw installateur om een onderhoudsbezoek te regelen. De CM61 en het verwarmingssysteem blijven normaal werken.

Dit product en de bijbehorende documentatie en verpakking worden beschermd door verschillende intellectuele eigendomsrechten die toebehoren aan Honeywell Inc en haar dochterondernemingen en die bestaan onder de wetten van het VK en andere landen. Deze intellectuele en eigendomsrechten kunnen octrooiaanvragen, geregistreerde ontwerpen, niet-geregistreerde ontwerpen, geregistreerde handelsmerken, niet-geregistreerde handelsmerken en auteursrechten omvatten en omvatten ook de volgende Britse registratierechten:
Brits octrooiaanvraagnummer 98062207.8
Britse geregistreerde modelnummers 2073334, 2073340 en 2073343.

Honeywell Control Systems Ltd.
Arlington Business Park
Bracknell, Berkshire RG12 1EB
Gebruikershulplijn: 01344 656511

www.honeywelluk.com
