Achterwiel monteren

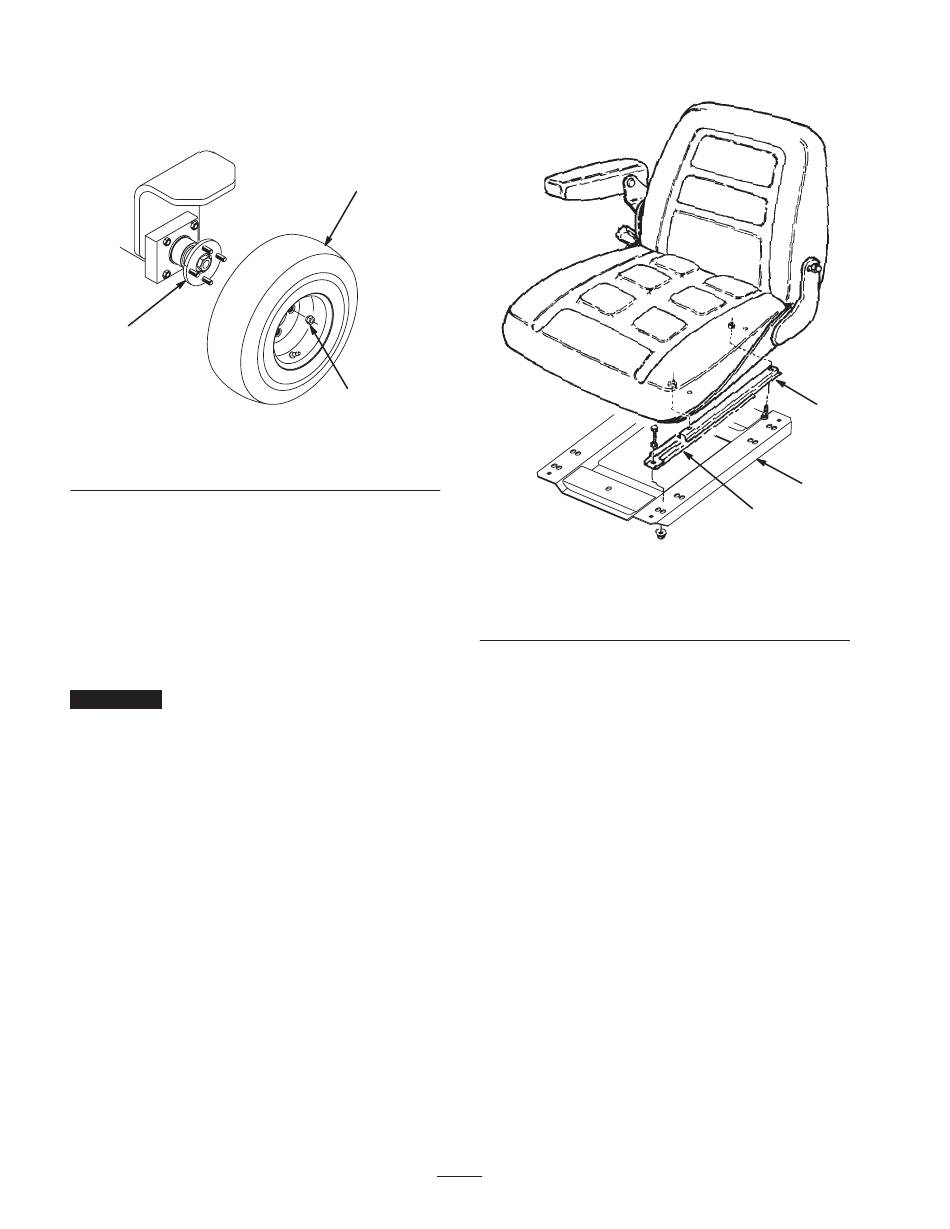

1. Monteer het wiel op de naaf van het achterwiel (Fig. 1).
2
Figuur 1
1. Wiel-set
2. Naaf van achterwiel
2. Monteer de wielmoeren (Fig. 1) en draai deze vast met
een torsie van 3–5 Nm.
De stoel monteren
De tractie-eenheid wordt geleverd zonder dat de stoel is
gemonteerd. Zweefstoel, Modelnr. 03225 of de Standaard
Stoel, Modelnr. 03224, moeten als volgt worden
gemonteerd:
Belangrijk
Als u de stoel monteert, moet u de
veiligheidsgordel niet bevestigen. Verwijder dit en gooi
het weg.
1. Verwijder de banden waarmee de onderste stoelrails zijn
vastgezet aan de bovenste stoelrails ten behoeve van de
verzending. Onthoud de positie van de onderste
stoelrails zodat u ze weer correct kunt monteren
(Fig. 2).
2. Steek de onderste rails op de bovenste rails (Fig. 2).
3. Bij de Zweefstoel, moet u controleren of de
montagegaten van de zweefstoel zich in een rechte lijn
met de stoelplaat bevinden. Als dit niet het geval is,
moet u de kolomschroeven losdraaien waarmee de
bovenste rails vastzitten aan de onderkant van de stoel.
Verplaats de stoelrails tot de volgende groep
montagegaten en zet deze vast met de kolomschroeven
en 4 borgmoeren (M8). Smeer Loctite op de
bevestigingen.
1
3
3. Wielmoer
14
Figuur 2
1. Onderste stoelrail
2. Bovenste stoelrail
4. Zet de rails losjes vast aan de stoelplaat met de
bevestigingen die zijn geleverd bij de stoel (Fig. 2).
5. Draai de flensmoeren vast en controleer de werking van
de stoel.
6. Als u de machine uitrust met een standaard stoel, moet
u een stoelaanslag (Fig. 3) monteren. Dit doet u als
volgt:
A. Beweeg de stoel naar voren.
B. Verwijder de tapbout en de moer waarmee de beugel
van de waterafscheider is bevestigd aan de
onderkant van de ommanteling.
C. Zet de stoelaanslag en de waterafscheider vast aan
de onderkant van de ommanteling met (2) tapbouten
en borgmoeren. Gebruik hierbij de tapbout en de
moer die u hebt verwijderd, en een 5/16 x 1"
tapbout en moer die zijn geleverd bij de losse
onderdelen. Plaats de aanslag zoals wordt getoond
in Figuur 3.
2
3
1
3. Stoelplaat
