Aandrijfmotoren van
maaidekken monteren
1. Plaats de maaidekken vóór de draaistangen.
2. Verwijder de kap van het lagerhuis (Fig. 5) van het
binnenste uiteinde van het rechtermaaidek. Plaats de
kap en de pakking (geleverd met het maaidek) op het
buitenste uiteinde. Ga naar het sterstuk (Fig. 9) dat is
verzonden in het lagerhuis.
3. Steek de O-ring (geleverd met het maaidek) op de flens
op de aandrijfmotor (Fig. 9).
4. Monteer de motor en het sterstuk op het uiteinde van de
aandrijving van het maaidek en zet deze vast met 2
tapbouten die zijn geleverd met het maaidek (Fig. 9).
5. Verwijder de kap van het lagerhuis van de middelste
maaidek en het linkermaaidek en plaats de pakking
(geleverd met de maaidekken).
1

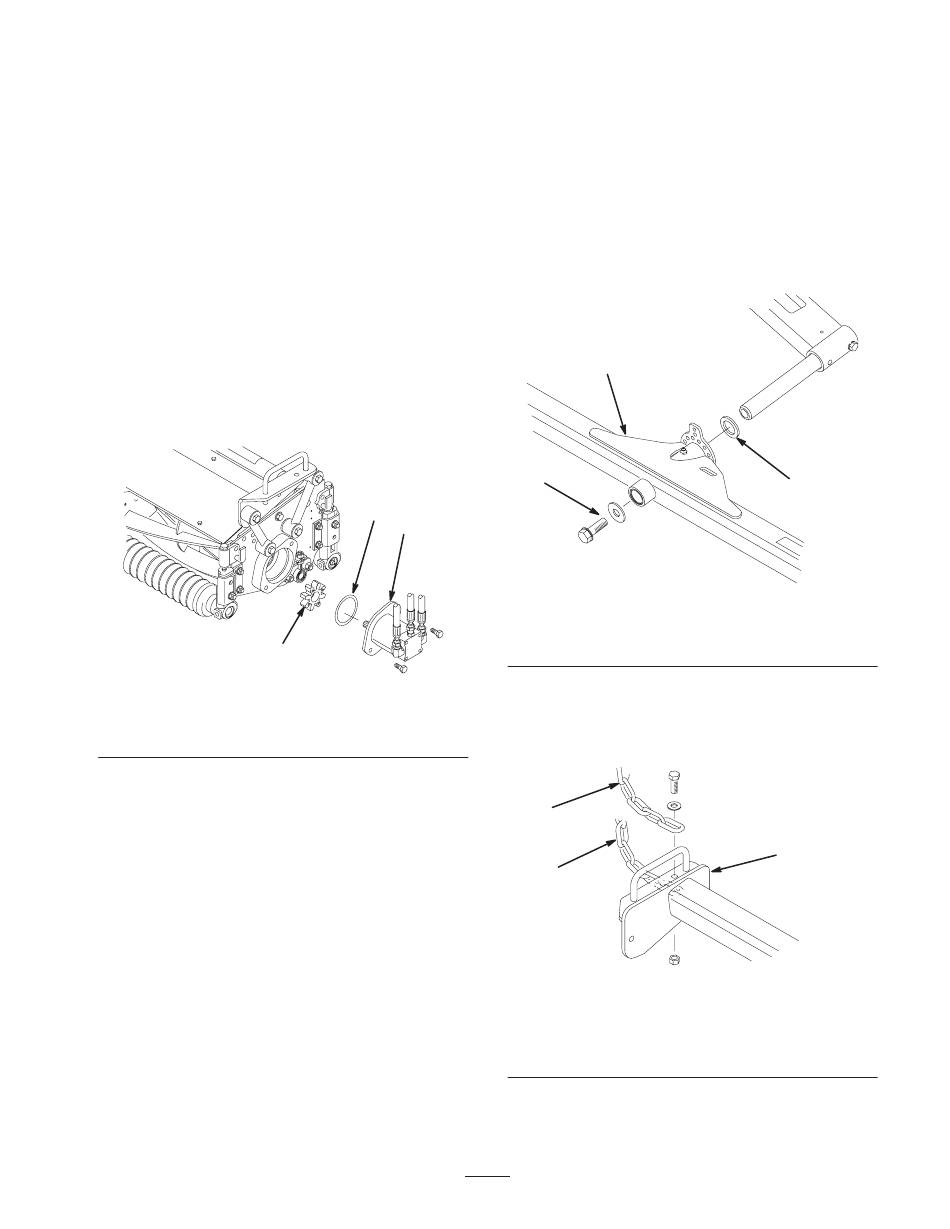

Figuur 9
1. Sterstuk
2. Motor van messenkooi
3
2
3. O-ring
17
Maaidekken monteren
1. Schuif een drukring op de draaistang van de hefarm
(Fig. 10).
2. Schuif het draagframe van het maaidek op de draaistang
en zet dit vast met een platte ring en een flensschroef
(Fig. 10).
Opmerking: Bij het achterste maaidek moet u de drukring
tussen de achterkant van het draagframe en de platte ring
plaatsen.
2
3
Figuur 10
1. Drukring
2. Draagframe
3. Bevestig een stabilisatieketting aan de bovenkant van
het draagframe van elk 27" maaidek en aan de
onderkant van het draagframe van elk 32" maaidek met
een tapbout, een ring en een borgmoer (Fig. 11).
1
2
Figuur 11
1. Stabilisatieketting (27"
Maaidekken)
2. Stabilisatieketting (32"
Maaidekken)
4. Smeer alle draaipunten van de hefarm en het
draagframe.
1
3. Platte ring en flensschroef
3
3. Draagframe
